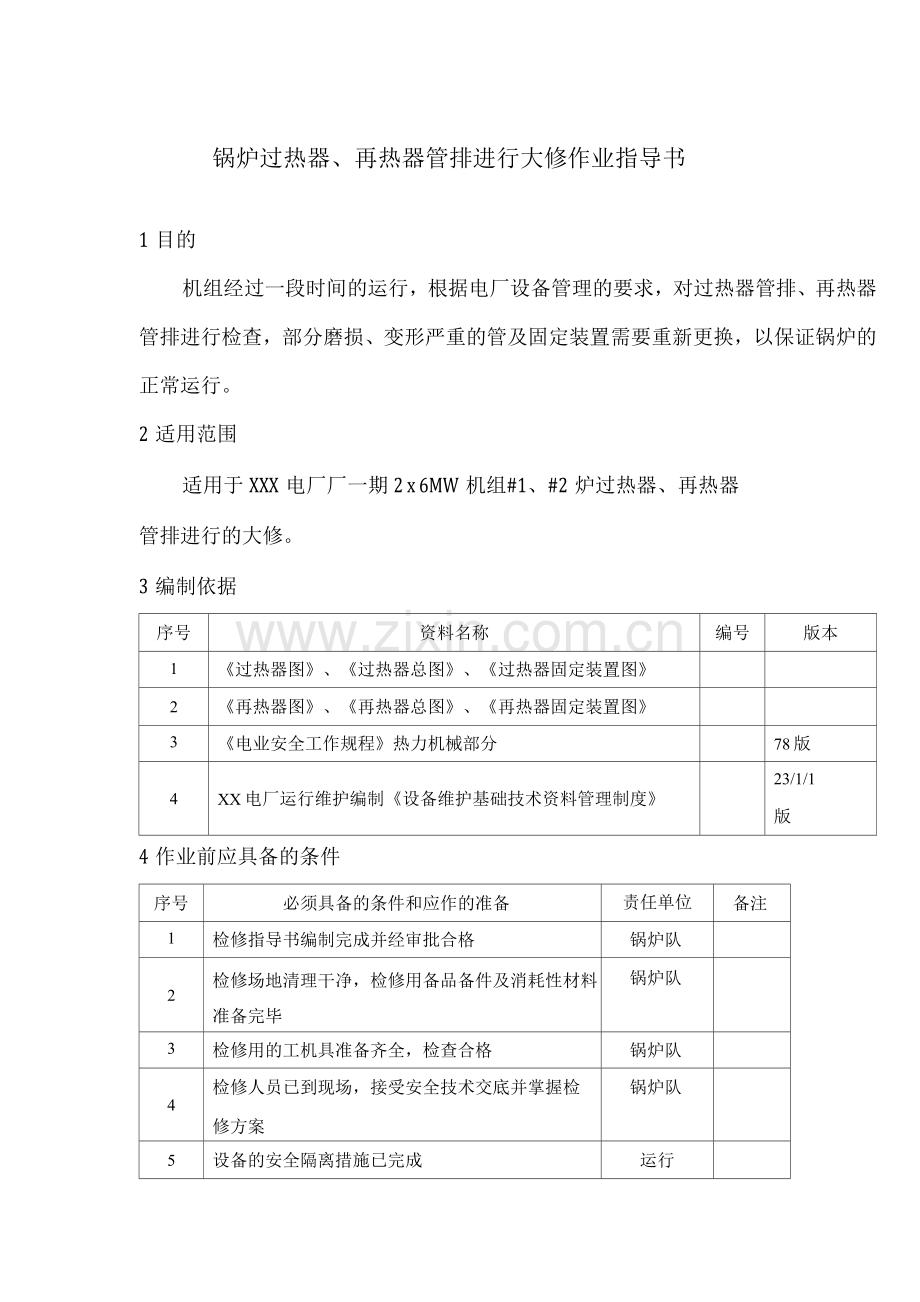

锅炉过热器、再热器管排进行大修作业指导书
1目的
机组经过一段时间的运行，根据电厂设备管理的要求，对过热器管排、再热器管排进行检查，部分磨损、变形严重的管及固定装置需要重新更换，以保证锅炉的正常运行。
2适用范围
适用于XXX电厂厂一期2 x 6MW机组#1、#2炉过热器、再热器
管排进行的大修。
3编制依据
序号
资料名称
编号
版本
1
《过热器图》、《过热器总图》、《过热器固定装置图》

2
《再热器图》、《再热器总图》、《再热器固定装置图》

3
《电业安全工作规程》热力机械部分

78版
4
XX电厂运行维护编制《设备维护基础技术资料管理制度》

23/1/1
版

4作业前应具备的条件
序号
必须具备的条件和应作的准备
责任单位
备注
1
检修指导书编制完成并经审批合格
锅炉队

2
检修场地清理干净，检修用备品备件及消耗性材料准备完毕
锅炉队

3
检修用的工机具准备齐全，检查合格
锅炉队

4
检修人员已到现场，接受安全技术交底并掌握检
修方案
锅炉队

5
设备的安全隔离措施已完成
运行

6
检修作业票（作业工单）已下达
电厂工程设
备部

7
热力机械作业票已办理
锅炉队

8
按照定置化管理的要求，已将检修场所的区划、设备部件的摆放位置和防护措施、以及专用工具、提前制作的专用转子托架准备完毕。
锅炉队

9
通讯系统畅通
甲方设备工
程部

10
检修照明充足
锅炉队

5作业危险因素和环境因素辨识及对策表
针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作
业的安全进行和环境卫生的保持。
序号
危险点和环境因素描述
拟采用的风险控制技
术措施
监督管理措施
实施负责人
确认签
证人
一
场地和环境

1、在检修现场工作未办
理工作票
作业前必须办理工作票
H
王宝强
刘和斌

2、检修工作时不按工作
票的要求执行
检修作业时按工作票的要求执行
S
王宝强
刘和斌

3、检修设备与运行设备
未安全隔离
检查安全隔离情况并确认
S
王宝强
刘和斌

4、渣水循环泵在检修前
电源未切断
渣水循环泵在开始检修前，运行值班人员必须将电源切断并挂上警告牌

王宝强
刘和斌

5、作业场所环境的条件
不具备
作业场所必须具备检修条件，各种枕木或支架制作完毕

王宝强
刘和斌

二
作业人员

1、作业人员进入检修现
场未戴安全帽
作业人员进入厂房内
必须正确佩戴安全帽

王宝强
刘和斌

2、作业人员酒后进入检
修现场
作业人员不得酒后进
入检修现场

王宝强
刘和斌

3、作业人员没有经过技术和安全交底上岗作业。
作业人员在检修工作开始前必须进行安全、技术交底并执行双签字手续

王宝强
刘和斌

4、作业人员高处作业时
未系安全带
高度超过2米标高处时作业必需正确佩戴安全带

王宝强
刘和斌
三
使用工器具

1、高处作业未使用工具
袋
高处作业必须使用工具袋，将工具放在工具袋内，较大的工具应用绳索拴在牢固的构件上方可上下传递。

王宝强
刘和斌

2、工具、材料随意上下抛掷
工具和材料要用绳系牢后上、下传递

王宝强
刘和斌

3、工具随意在设备表面摆放
工具不得在设备表面摆放，更不得敲打设备表面，防止设备变形。

王宝强
刘和斌

六、作业人员要求及职责分工
序
号
作业人员工种
资格要求
人数
备注
1
工作负责人
有组织协调能力和现场管理经验
1

2
技术负责人
熟悉设备结构和与设备相关的系统，有组织能力
1

3
检修技术工
具有一定的检修经验和现场工作经验。
2

4
起重工
有5年以上起重经验，有起重工操作证。
3

5
检修工
具有一定的工作经验，能吃苦耐劳，并掌握一定的专业知识。
6

7、作业工器具及消耗材料
序号
工器具/材料名称
规格/型号
数量
备注
1
盒尺
3m
2个

2
倒链
2t
2个

3
倒链
5t
2个

4
手锤
3.5磅
1把

5
活扳手
12寸
2把

6
梅花扳手

1套

7
卡环
5t
4个

8
卡环
2t
4个

9
强光照明灯

2支

10
手提式应急灯

2个

11
卷扬机
3t
1台

12
割把
#2
1把

13
氧气、乙炔带

1套

14
氧气表

1块

15
乙炔表

1块

16
游标卡尺
3mm
2把

8、作业程序、技术要求及质量控制点
8.1工作流程

8.2作业程序、技术要求、质量控制点
序
号
作业
名称
作业程序
技术要求
质量控制点
1
工作前准备
1、提前了解停运前设备运行状况：运行时间、燃煤量、锅炉排渣量。

2、备品备件、消耗性材料及工机具的准备。

3、安全、技术措施完善并交底、工作票（检修工单）、热力机械检修作业票已办理。

4、清扫管子外壁积灰。

5、检查管子的磨损、胀粗、弯曲变形情况并做好标记。

6、清扫联箱及支座，检查支座变形处做好标记。

7、割开联箱封头，检查腐蚀结垢情况，清理内部。

8、检查温度在450C以上蒸汽联箱的蠕胀。

9选择割管的位置并做好标记。

10、检查混合式减温器联箱，进水管，喷嘴

1
管排
蠕胀
1、首先对管排进行外观检造观察管子的颜色胀粗、鼓包鼓包现象并做好标记。

检查
及测
量
2、对高温的过热器再热器管段进行专人测量并登在专用的表格上。
1、合金管胀记粗不大于直
径的2. 5%。
2、碳钢管胀粗不大于直径的3. 5%。

3、对测量超标的管子进行换管工作。
2
管排
磨损
的检查及修理
1、检查屏式过热器与折焰角紧贴的部分。
局部面积小于2cm2,磨损厚度小于壁厚的1/3

2、水平烟道的过热器两侧及低部。

3、烟道转弯处的下部。

4、各管排管子与梳形卡接触的部分。

5、吹灰器通道的管子。

3
割管
检查
1、用手剧切割1〜2个蛇行管弯头长度为4 〜5 0 0mm检查管子内部腐蚀情况。

2、如腐蚀严重应将管子全部割开，交金相人员检做好记录。
验。

3、对割开的管子应加堵头防止渣物吊入管内。

4、对腐蚀严重重的管子进行更换

5、焊接前合金钢管要进行光谱分析

4
支吊架、管卡及管排变形的检查与修理
1、用小手锤敲打固定管排上的固定支吊架、梳形夹板等零件。
卡、

2、通过小锤上发出声音：如声音响亮说明没有烧声音沙哑或变样说明已损坏，需进行更换。
坏，

3、换上新的固定装置前要调整好位置和间并注意管子的自由膨胀。

4、对散乱的管排要整理恢复变形的管子要校正归位
。

5、过热器、再热器全部修好后，要查看管子间隙是否均匀一致，对不均匀处要对梳形卡子进行校正。

1、更换前要仔细核对厂家图纸对管子的外径，壁厚进行测量，并好记录。

2、对合金管要进行光谱分析。

过热
器、
3、更换管子时要用机械或手剧进行切翻。直角尺校验端面是否与中心垂直，清理管子里的毛刺。
偏斜值不大于管子外径

5
再热
器换
4、管头应用破机加工出30° ±2°的破，钝边1士 0. 5mm。
的1%,且不超过2mm。

管
5、管子对时注意折，可用直尺检查在距焊2 0 0mm处应小于1mm,对间隙为1±0.5mm，距管10〜15mm内的管子外表面氧化皮除去，露出金属光泽。

联箱
1、检查联箱的各支吊架托架是否完整牢固焊有无裂纹。

6
的检
查与
2、检查有无阻碍联箱膨胀的地方如有应及时向技术人员汇报。

修理
3、测量联箱的弯曲度。联箱允许弯度度3在1 0以下。

减温
1、检查减温器表面有无裂纹，焊处有无变形。

7
器的
检查
2、利用手孔检查内壁是否有裂纹螺栓断裂、隔板倾倒等缺陷。

9、作业技术记录表

设备名称：末级过热器
管子型号：6 57x9、e57x8单个管排重量4.2156t
管子材质：12Cr1MoVG、SA213.T91管排类型：5种
制造厂：哈尔滨锅炉厂管排数量：96排
出厂日期22年3月
管排的变形情况

单根管胀粗数量

管子表面磨损情况

单个管排固定装置磨损情况

管排整体固定装置磨损情况

单个管子变形数量

管子蠕胀情况

管子支吊架变形情况

联箱变形情况

9. 2停运检修前情况统计表：

工作负责人
记录人
工作成员

日 期

设备名称：末级再热器
管子型号：663x4、e63x7.5单个管排重量2.132t
管子材质：SA213.T91、12Cr1MoVG、SA-213TP347H
制造厂：哈尔滨锅炉厂管排类型：5种
出厂日期22年3月管排数量：62排

管排的变形情况

单根管胀粗数量

管子表面磨损情况

单个管排固定装置磨损情况

管排整体固定装置磨损情况

单个管子变形数量

管子蠕胀情况

管子支吊架变形情况

联箱变形情况

9. 3设备检修技术记录:
工作负责人
记录人
工作成员

日 期

检修项目
检修内容
现场实际检修情况记录
管排
管排的变形情况

单根管胀粗数量

管子
管子表面磨损情况

单个管排固定装置磨损情况

单个管子变形数量

管子蠕胀情况

固定装置
管排整体固定装置磨损情况

支架及联箱
管子支吊架变形情况

联箱变形情况

备注

10、附录（表格、记录图等）
10.1表格
10.2记录
