装饰幕墙施工的一般规定
幕墙工程质量验收过程中"应遵循现行国家标准《建筑装饰装修工程质量验收规范》（GB50210—21）中的规定.
为确保幕墙工程的施工质量和使用功能，装饰幕墙施工中应当进行文件和记录检查、工程材料的复验、隐蔽工程的验收等工作，在检查验收中应按照规定的检查数量进行检验。
一、文件和记录检查
幕墙工程在进行验收时，应当检查下列文件和记录。
⑴幕墙工程的施工图、结构计算书、设计说明及其它设计文件。
⑵建筑设计单位对幕墙工程设计的确认文件。
⑶幕墙工程所用的各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。
⑷幕墙工程所用硅酮结构胶的认定证书和抽查合格证明白；进硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离黏结性试验报告；石材用密封胶的耐污染性试验报告.
⑸后置埋件的现场拉拔强度检测报告。
⑹幕墙的风压变形性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告.
⑺打胶、养护环境的温度、湿度记录；双组分硅酮结构胶的混匀性试验记录及拉断试验记录.
⑻避雷装置测试记录。
⑼隐蔽工程验收记录.
⑽幕墙构件和组件的加工制作记录；幕墙的安装施工记录。
二、工程材料复验
幕墙工程在正式施工前，应对下列材料及其性能指标进行复验.
⑴铝塑复合板的剥离强度。
⑵石材的抗弯强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性.
⑶玻璃幕墙用结构胶的邵尔硬度、标准条件拉伸黏结强度、相容性试验；石材用结构性的黏结强度；石材用密封胶的污染性。
三、隐蔽工程验收
在正式施工前，应对下列隐蔽工程项目进行验收。
⑴预埋件（或后置埋件）。
⑵构件的连接节点.
⑶变形缝及墙面转角处的构造节点.
⑷幕墙避雷装置。
⑸幕墙防火构造。
四、检验批的划分
幕墙工程各分项工程的检验批，应按下列规定进行划分。
⑴相同设计、材料、工艺和施工条件的幕墙工程，每5—10 E应划为一个检验批，小于5 E的也应划为一个检验批。
⑵同一单位工程的不连续的幕墙工程，与连续的幕墙工程的检验批划分不同，应当单独划分检验批.
⑶对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定.
五、幕墙检查数量
幕墙工程完成后，应对施工质量进行抽查，其检查数量应符合下列规定.
1

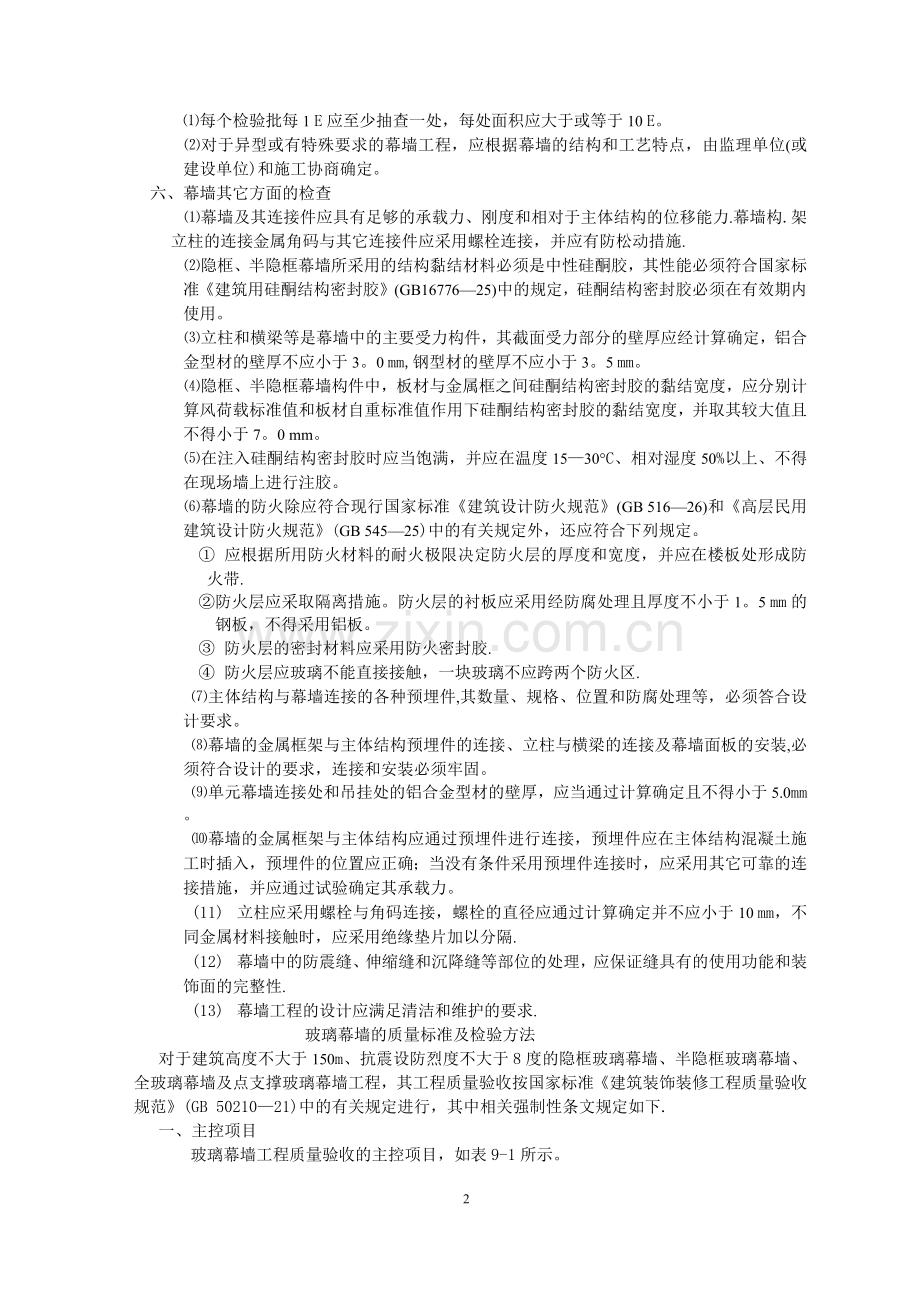

⑴每个检验批每1 E应至少抽查一处，每处面积应大于或等于10 E。
⑵对于异型或有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位(或建设单位)和施工协商确定。
六、幕墙其它方面的检查
⑴幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力.幕墙构.架立柱的连接金属角码与其它连接件应采用螺栓连接，并应有防松动措施.
⑵隐框、半隐框幕墙所采用的结构黏结材料必须是中性硅酮胶，其性能必须符合国家标准《建筑用硅酮结构密封胶》(GB16776—25)中的规定，硅酮结构密封胶必须在有效期内使用。
⑶立柱和横梁等是幕墙中的主要受力构件，其截面受力部分的壁厚应经计算确定，铝合金型材的壁厚不应小于3。0 mm,钢型材的壁厚不应小于3。5 mm。
⑷隐框、半隐框幕墙构件中，板材与金属框之间硅酮结构密封胶的黏结宽度，应分别计算风荷载标准值和板材自重标准值作用下硅酮结构密封胶的黏结宽度，并取其较大值且不得小于7。0 mm。
⑸在注入硅酮结构密封胶时应当饱满，并应在温度15—30°C、相对湿度50%以上、不得在现场墙上进行注胶。
⑹幕墙的防火除应符合现行国家标准《建筑设计防火规范》(GB 516—26)和《高层民用建筑设计防火规范》(GB 545—25)中的有关规定外，还应符合下列规定。
① 应根据所用防火材料的耐火极限决定防火层的厚度和宽度，并应在楼板处形成防火带.
② 防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1。5 mm的钢板，不得采用铝板。
③ 防火层的密封材料应采用防火密封胶.
④ 防火层应玻璃不能直接接触，一块玻璃不应跨两个防火区.
⑺主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理等，必须答合设计要求。
⑻幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装,必须符合设计的要求，连接和安装必须牢固。
⑼单元幕墙连接处和吊挂处的铝合金型材的壁厚，应当通过计算确定且不得小于5.0mm。
⑽幕墙的金属框架与主体结构应通过预埋件进行连接，预埋件应在主体结构混凝土施工时插入，预埋件的位置应正确；当没有条件采用预埋件连接时，应采用其它可靠的连接措施，并应通过试验确定其承载力。
(11) 立柱应采用螺栓与角码连接，螺栓的直径应通过计算确定并不应小于10 mm，不同金属材料接触时，应采用绝缘垫片加以分隔.
(12) 幕墙中的防震缝、伸缩缝和沉降缝等部位的处理，应保证缝具有的使用功能和装饰面的完整性.
(13) 幕墙工程的设计应满足清洁和维护的要求.
玻璃幕墙的质量标准及检验方法
对于建筑高度不大于150m、抗震设防烈度不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、全玻璃幕墙及点支撑玻璃幕墙工程，其工程质量验收按国家标准《建筑装饰装修工程质量验收规范》(GB 50210—21)中的有关规定进行，其中相关强制性条文规定如下.
一、主控项目
玻璃幕墙工程质量验收的主控项目，如表9-1所示。
2
表9—1玻璃幕墙工程质量验收的主控项目
项次
质 量 要 求
检验方法
1
玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定
检查材料、构件、组件的产品合格证书、进场验收报告、性能检测报告和材料的复验报告
2 -
玻璃幕墙的造型和立面分格应符合设计要求
观察；尺量检查
3
玻璃幕墙使用的玻璃应答合要求：
① 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求；
② 幕墙玻璃的厚度不应小于6.0 mm；全玻璃幕墙玻璃肋的厚度不应小于12。0 m；
③ 幕墙的中空玻璃应采用双道密封；明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶;隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶;镀膜面应在中空玻璃的第2或第3面上；
④ 幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVC)胶片干法加工合成的夹层玻璃；点支撑玻璃幕墙夹层玻璃的夹层胶片(PVC)厚度不应小于0.76 mm；
⑤ 钢化玻璃表面不得有损伤；8.0 mm的钢化玻璃应进行引爆处理；
⑥ 所有幕墙玻璃均应进行边缘处理
观察;尺量检查；检查施工记录
4
玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求
观察：检查隐蔽工程验收记录和施工记录
5
各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定
观察；检查隐蔽工程验收记录和施工记录
6
隐框和半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于1 mm，厚度不应小于2 mm，托条外端应低于玻璃外表面2 mm
观察；检查施工记录
项次
质 量 要 求
检验方法

7
明|匡幕墙的玻璃安装应符合下列规定：
① 玻璃槽与玻璃的配合尺寸应符合设计要求和技术标准的规定；
② 玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置2块宽度与槽宽度相同、长度不应小于1 mm的弹性定位垫块；玻璃两边的嵌入量及空隙符合设计要求；
③ 玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比框内槽长1.5%—2.0%，橡胶条在转角处应斜面断开，并应用黏结剂黏结牢固后嵌入槽内
观察；检查施工记录
8
高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求；玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密
观察；检查隐蔽工程验收记录和施工记录
9
点支撑玻璃幕墙应米用带万向头的活动不锈钢爪，其钢爪间的中心距离不应大于250
m
观察；尺量检查；
10
玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各类变形缝、墙角的连接点应符合设计要求和技术标准的规定
观察;检查隐蔽工程验收记录和施工记录
11
玻璃幕墙应无渗漏
在易渗漏部位进行淋水检查
12
玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、无气泡，宽度和厚度应符合设计要求和技术标准的规定
观察；尺量检查；检查施工记录
13
玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密
观察;手扳检查；开启和关闭检查
14
玻璃幕墙的避雷装置必须与主体结构的避雷装置可靠连接
观察；检查隐蔽工程验收记录和施工记录

、一般项目
玻璃幕墙工程质量验收的一般项目,如表9—2所示。
表9—2 玻璃幕墙工程质量验收的一般项目
项次
质量要求
检验方法
1
玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应当均匀一致;玻璃表面不得有污染和镀膜损坏
观察
2
每平方米玻璃的表面质量和检验方法应符合表9—3的规定
3
一个分格玻璃幕墙铝合金型材的表面质量和检验方法应符合表9-4的规定

4
明框玻璃幕墙的外露或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固；单元式玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃接缝应横平竖直、均匀一致
观察；手扳检查；检查进场验收记录
5
玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直
观察；手摸检查；
6
防火、保温材料填充饱满、均匀，表面应密实、平整
检查隐蔽工程验收记录
7
玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观
观察；手扳检查；
8
明框玻璃幕墙安装的允许偏差和检验方法应符合表9—5的规定
9
隐框、半隐框玻璃幕墙安装的允许偏差和检验方法应符合表9—6的规定
三、其它检验
玻璃幕墙中每平方米玻璃的表面质量和检验方法，如表9-3所示；一个分格铝合金型
材的表面质量和检验方法，如表9—4所示；明框玻璃幕墙安装的允许偏差和检验方法（本项目没有此项），如表9—5所示；隐框、半隐框玻璃幕墙安装的允许偏差和检验方法，如表9—6所示。
表9—3每平方米玻璃的表面质量和检验方法
项次
项 目
质量要求
检验方法
1
明显划伤和长度〉1 mm的轻微划伤
不允许
观察
2
长度W1 mm的轻微划伤
W8条
用钢尺检查
3
擦伤总面积
W5mE
用钢尺检查
表9—4 一个分格玻璃幕墙铝合金型材的表面质量和检验方法
项次
项 目
质量要求
检验方法
1
明显划伤和长度〉1 m的轻微划伤
不允许
观察
2
长度W1 mm的轻微划伤
W2条
用钢尺检查
3
擦伤总面积
W5mE
用钢尺检查
表9-5明框玻璃幕墙安装的允许偏差和检验方法（本项目没有此项）

表9—6 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法
项次
项 目
允许偏差/mm
检验方法
1
幕墙垂直度
幕墙高度W30m
30m＜幕墙高度W60m
60m＜幕墙高度W90m幕墙高度＞ 90 m
10
15
20
25
用经纬仪检查

2
幕墙垂直度层高W3m
层高＞3m
3
5
用水平仪检查
3
幕墙表面平整度
2
用2m靠尺和塞尺检查
4
板材立面垂直度
2
用垂直检测尺检查
5
板材上沿水平度
2
用1m水平尺和钢直尺检查
6 -
相邻板材板角错位
1
用钢直尺检查
7
阳角方正
2
用直角检测尺检查
8
接缝直线度
3
拉5m线，不足5m拉通线，用钢直尺检查
9
接缝高低差
1
用钢直尺和塞尺检查
10
接缝宽度
1
用钢直尺检查
石材幕墙的质量标准及检验方法
建筑高度不大于1m、抗震设防烈度不大于8度的石材幕墙工程,应当按《建筑装饰装修工程质量验收规范》(GB 50210-21)中的如下强制性条文规定进行质量验收。
、主控项目
石材幕墙工程质量验收的主控项目，如表9-11所示。
表9-11石材幕墙工程质量验收的主控项目
项次
质量要求
检验方法
1
石材幕墙工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和技术规范的规定;石材的抗弯强度不应小于8.0MPa；吸水率应小于0。8%;石材幕墙的铝合金挂件厚度不应小于4。0 mm,不锈钢挂件厚度不应小于3。0 mm
观察；尺量检查;检查产品合格证书、性能检测报告、材料进场验收记录和复验报告
2
石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求
观察
3
石材孔、槽的数量、深度、位置、尺寸应符合设计要求
检查进场验收记录或施工记录
4
石材幕墙主体结构上的预埋件和后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求
检查拉拔力检测报告和隐蔽工程验收记录
5
石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求,安装必须牢固
手扳检查；检查隐蔽工程验收记录
6
金属框架及连接件的防腐处理应符合设计要求
检查隐蔽工程验收记录
7
石材幕墙的避雷装置必须与主体结构的避雷装置可靠连接
观察；检查隐蔽验收记录和施工记录
8
石材幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致
检查隐蔽工程验收记录

9
各种结构变形缝、墙角的连接点应符合设计要求和技术标准的规定
检查隐蔽工程验收记录和施工记录
10
石材表面和板缝的处理应符合设计要求
观察
11
石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡,宽度和厚度应符合设计要求和技术标准的规定
观察;尺量检查；检查施工记录
12
石材幕墙应无渗漏
在易渗漏部位进行淋水检查

、一般项目
石材幕墙工程质量验收的一般项目,如表9-12所示。
表9-12石材幕墙工程质量验收的一般项目
项次
质量要求
检验方法
1
石材幕墙表面应平整、洁净，无污染、缺损和裂痕；颜色和花纹应协调一致，无明显色差，无明显修痕
观察
2
石材幕墙的压条应平直、洁净、接严密、安装牢固
观察；手扳检查
3
石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凹凸线出墙厚度应一致，上下应平直；石材面板上洞、槽边应套割吻合，边缘应整齐
观察；尺量检查
4
石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直
观察
5
石材幕墙上的滴水线、流水坡向应正确、顺
直
观察；用水平尺检查
6
每平方米石材的表面质量和检验方法应符合表9-13的规定
7
石材幕墙安装的允许偏差和检验方法应符合表9-14的规定

三、其它检验
石材幕墙中每平方米玻璃的表面质量和检验方法，如表9-13所示;石材幕墙安装的允
许偏差和检验方法，如表9-14所示.
表9-13石材幕墙中每平方米玻璃的表面质量和检验方法
项次
项 目
质量要求
检验方法
1
明显划伤和长度＞ 1 mm的轻微划伤
不允许
观察
2
长度W1 mm的轻微划伤
W8条
用钢尺检查
3
擦伤总面积
W5mE
用钢尺检查

表9-14石材幕墙安装的允许偏差和检验方法
项次
项 目
允许偏差/mm
检验方法

光面麻面

1
幕墙垂直度幕墙高度W30m
30m＜幕墙高度W60m
60m＜幕墙高度W90m幕墙高度＞ 90 m
10
15
20
25
用经纬仪检查

2
幕墙水平度
3
用水平仪检查
3
板材立面垂直度
3
用垂直检测尺检查
4
板材上沿水平度
2
用1m水平尺和钢直尺检查
5
相邻板材板角错位
1
用钢直尺检查
6
幕墙表面平整度
2
3
用钢直尺检查
7 -
阳角方正
2
4
用直角检测尺检查
8
接缝直线度
3
4
拉5m线，不足5m拉通线用
钢直尺检查
9
接缝高低差
1
—
用钢直尺和塞尺检查
10
接缝宽度
1
2
用钢直尺检查
