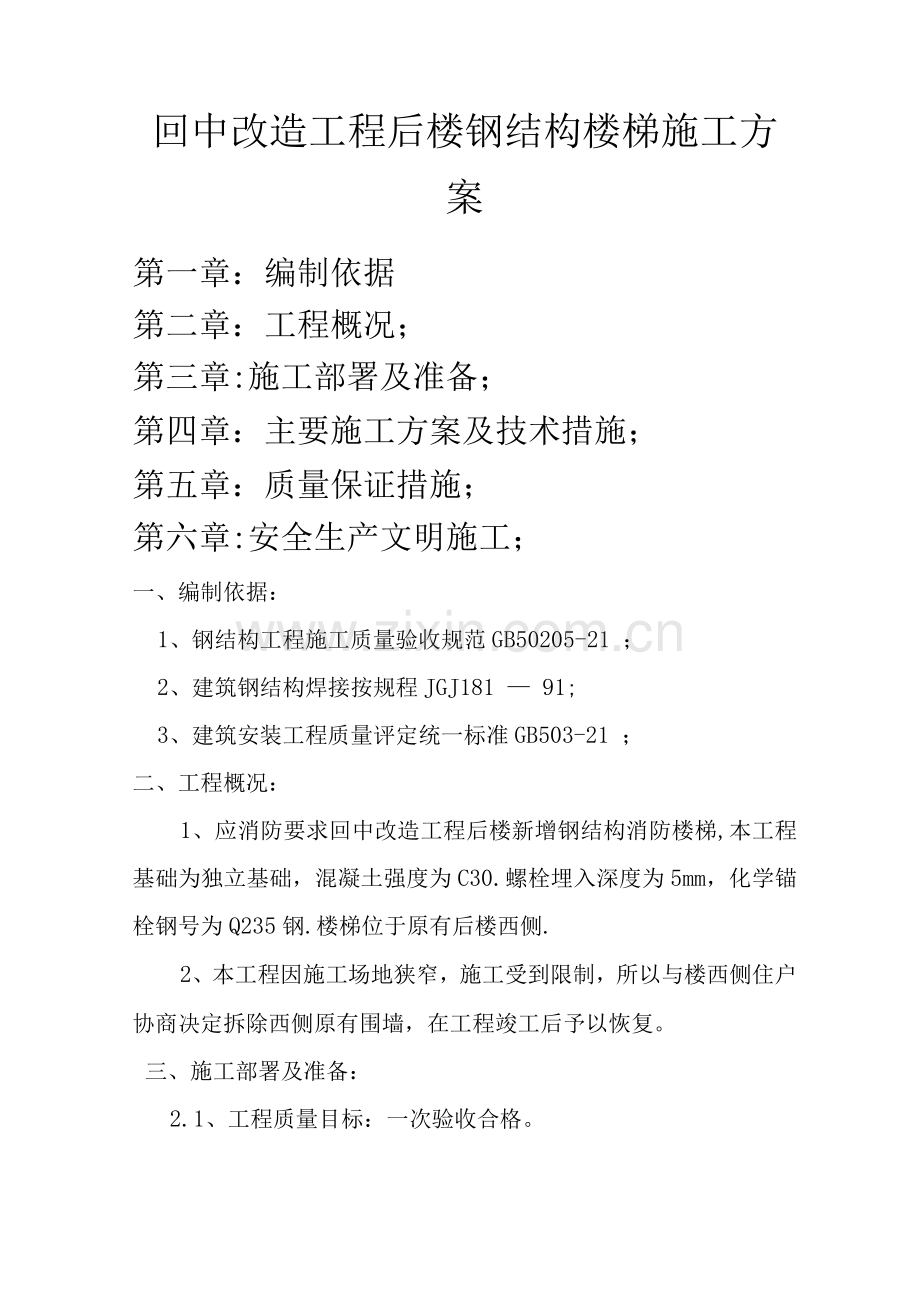

回中改造工程后楼钢结构楼梯施工方案
第一章：编制依据
第二章：工程概况；
第三章:施工部署及准备；
第四章：主要施工方案及技术措施；
第五章：质量保证措施；
第六章:安全生产文明施工；
一、编制依据：
1、钢结构工程施工质量验收规范GB50205-21 ；
2、建筑钢结构焊接按规程JGJ181 — 91;
3、建筑安装工程质量评定统一标准GB503-21 ；
二、工程概况：
1、应消防要求回中改造工程后楼新增钢结构消防楼梯,本工程基础为独立基础，混凝土强度为C30.螺栓埋入深度为5mm，化学锚栓钢号为Q235钢.楼梯位于原有后楼西侧.
2、本工程因施工场地狭窄，施工受到限制，所以与楼西侧住户协商决定拆除西侧原有围墙，在工程竣工后予以恢复。
三、施工部署及准备：
2.1、工程质量目标：一次验收合格。

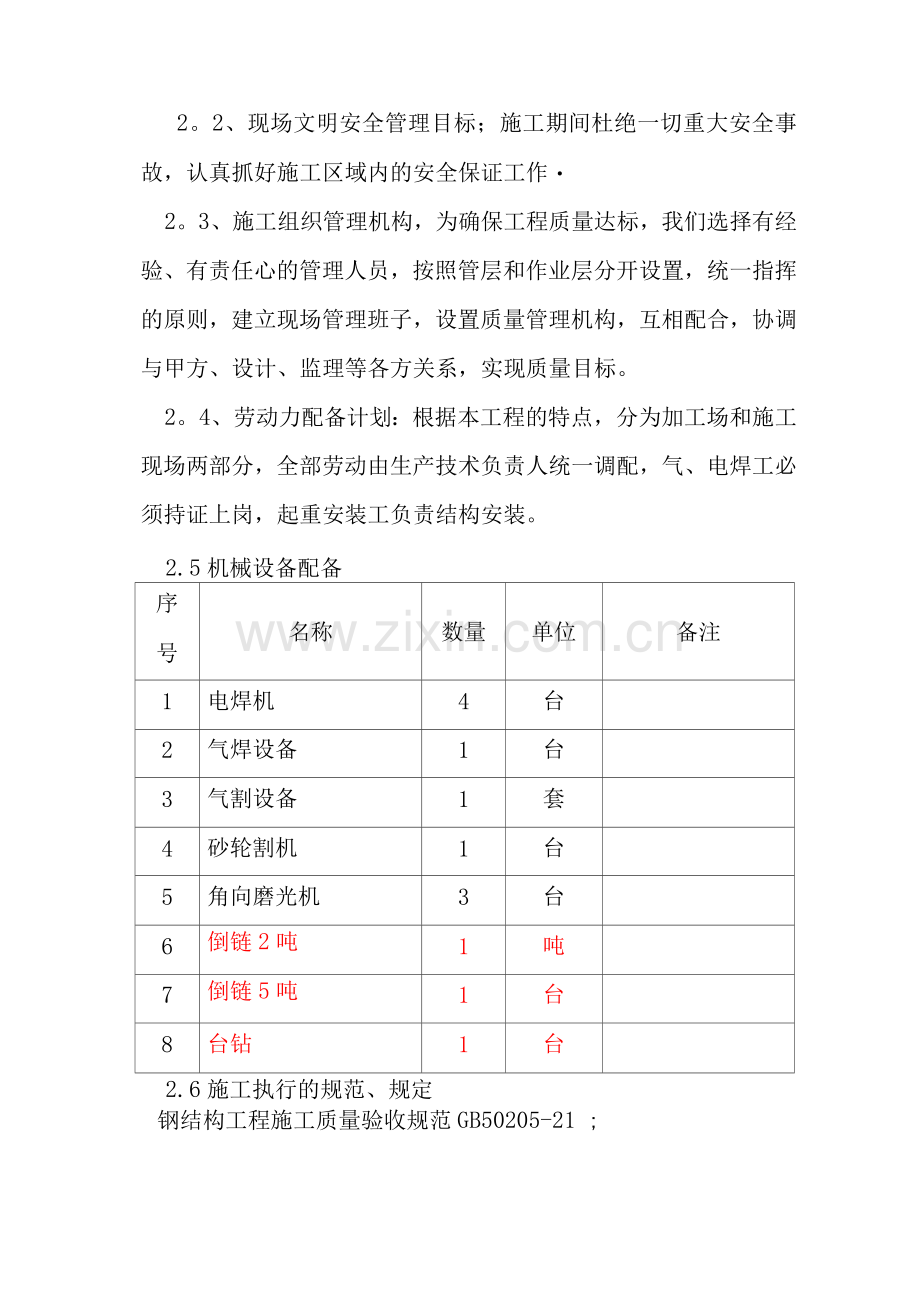

2。2、现场文明安全管理目标；施工期间杜绝一切重大安全事故，认真抓好施工区域内的安全保证工作・
2。3、施工组织管理机构，为确保工程质量达标，我们选择有经验、有责任心的管理人员，按照管层和作业层分开设置，统一指挥的原则，建立现场管理班子，设置质量管理机构，互相配合，协调与甲方、设计、监理等各方关系，实现质量目标。
2。4、劳动力配备计划：根据本工程的特点，分为加工场和施工现场两部分，全部劳动由生产技术负责人统一调配，气、电焊工必须持证上岗，起重安装工负责结构安装。
2.5机械设备配备
序
号
名称
数量
单位
备注
1
电焊机
4
台

2
气焊设备
1
台

3
气割设备
1
套

4
砂轮割机
1
台

5
角向磨光机
3
台

6
倒链2吨
1
吨

7
倒链5吨
1
台

8
台钻
1
台

2.6施工执行的规范、规定
钢结构工程施工质量验收规范GB50205-21 ;
建筑钢结构焊接按规程JGJ181 — 91;
建筑安装工程质量评定统一标准GB503-21 ；
2。7技术准备
图纸、图集、规范、规程等。
2。7。2人员准备、按规定，配备持证人员上岗.
2.7. 组织有关人员熟悉图纸，进行图纸会审和交底，落实设计存在的问题和解决方法。
2.7。4编制施工方案。
2。8生产准备
2.8 1、与甲方现场代表协调，解决好现场用电、水等问题.
2。8。2准备一切施工用具。
四、主要施工方案及技术措施
3.1工程特点
地脚螺栓的预埋精度（标高轴线位移）直接关系到钢楼梯的精度定位和节点处理.
3。1.2必须采用合理的安装顺序，以清除安装积累误差，确保垂直度。
3。1。3钢结构安装均为高空作业，如何保证人生安全，必须采取切合实际的安全措施。
3.2设计有关技术要求
3。2。1材料按图纸设计要求材质为Q235钢焊条为E43
3。2.2钢柱叉部位用C30砼包至±0。0处
3.2 3钢构件表面彻底除锈后刷漆两遍.
3。3钢结构的制作安装。
3。3.1由于施工现场狭小，柱的规格较大较重，无法进行整体安装，故将柱按6m —段分解吊装，梯步梁采用吊车将其吊到安装位置，再用倒链将其精确到位现场焊安。
3。3.2对梁柱吊装时，找好柱梁重心，将其吊入安装位置，用仪器把柱、梁组合调整好，将柱与预埋连接好，并进行加固，然后再吊装另一组梁柱组合，第一层梁柱组合安装好后，将梯梁吊装连接，使其成为一个结构整体，其上层安装如同进行，柱与柱之间采用等强度连接即可。
3。3。3钢结构的制作与安装应符合《钢结构工程施工质量验收规范》(GB50205 —22)中的有关规定。
有关焊按要求，构件在施工焊接时，应选择合理的焊按顺序，减少钢结构中所产生的焊接应力和焊接变形，采用预热，锤击和整体回火等方法等达到同样目的，梁、柱焊接缝位置和焊缝高度应符合设计要求其焊缝长度等于结构搭接长度且一律满焊。
3。4地脚螺栓施工
确定螺栓栽埋的控制线，了解原结构情况，螺栓栽埋段至露出金属光泽。
3。4.3螺栓保护应套塑料套管保护，防止施工碰撞造成丝
扣变形。
3.5钢结构制作加工。
3。5.1钢柱、钢梁及支撑体系，等加工总量约为：29吨。
主要施工方法及制作工艺・
A加工准备及下料：下料前应对钢材表面质量进行检验，合格后，方可投料使用，下料前必须看清看懂图纸。严格按图施工，确定图纸几何尺寸，预备气割损耗量及焊接收缩量，错误!钢板下来时，必须找到切割符号及碰拔线符号，防止切错线检查几何尺寸，切割后必须清除氧化铁。
B拼按：拼按按设计要求采用对接和搭接，全焊满焊透，焊缝外观几何尺寸按图纸标准。
焊按
A、熟悉图纸,做焊接工艺技术交底。施焊前应检查焊工是否持证，证明焊工能承担的焊安工作,环境温度低于OoC应预执。小、。
B按施工图纸要求选用焊接材料，其性能必须符合国家和执行标准的规定，并具有质量证明书.
五、质量保证措施
4。1在整个施工过程中要把质量及安全管理放在首位，争求每一道工序，每一个部位都必须以上道工序为下道工序提供精品，把质量责任了解到各个岗位各个环节，各个工种，做到凡有章可循，凡可有据可查，凡可有人负责，凡可有人监督，通过全方位，全过程的质量动态管理来保证工程高质量。
4.2针对施工中较常见的质量通病，特定一系列预防措施，防患于未然，对薄弱环节重点防范，以达到提高工程质量的目的。
4.3钢材及焊接材料的品种，规格、性能必须符合现行国家产品标准和设计要求。
4.4焊工必须经过考试合格，并取得合格证书，持证工作.
4。5涂料、涂装厚度，涂层厚度应符合设计要求。
4.6认真编制施工计划按计划组织施工，如遇特殊情况未能按计划完成的，应采取加班加点等补救措施。
4.7按图纸编制的材料计划，提前落实订货，根据施工需要及时采购，对于变更洽商就增加的材料、必须及时编制增补计划。
4.8提前准备好一切机具，设备做到招致即来。
4。9适时召开碰头会，及时解决施工中出现的问题.
六、安全生产文明施工保证措施
5.1严格执行贵阳及建筑施工现场安全防护卫生标准，确保施工生产在安全条件下进行。
5.2安全员经常召开安全教育会议，有针对性地进行单项书面式头重点交底，加强自防，自保能力。
5。3建立良好的工作秩序，在施工生产的同时，抓好工人的素质教育，增强法制观念，遵守劳动纪律和规章制度，每周召开安全生产，文明施工分析会。
5.4保持施工现场整洁为施工人员创造一个良好的工作环境.现场机具,材料有序堆放，做一头齐一头线，保持规范化、制度化。
5。5吊装由专人指挥，不得违章蛮干，不允许超负荷作业,吊件下禁止站人。
5。6各中机械设备，电气部件经常检查，做到安全可靠。
5.7各工种严格遵守安全工作规程。
回中改造工程后楼
钢
结
构
楼
梯
施
工
编制人：
审批人：
包头市炳圳装饰建材有限责任公司
