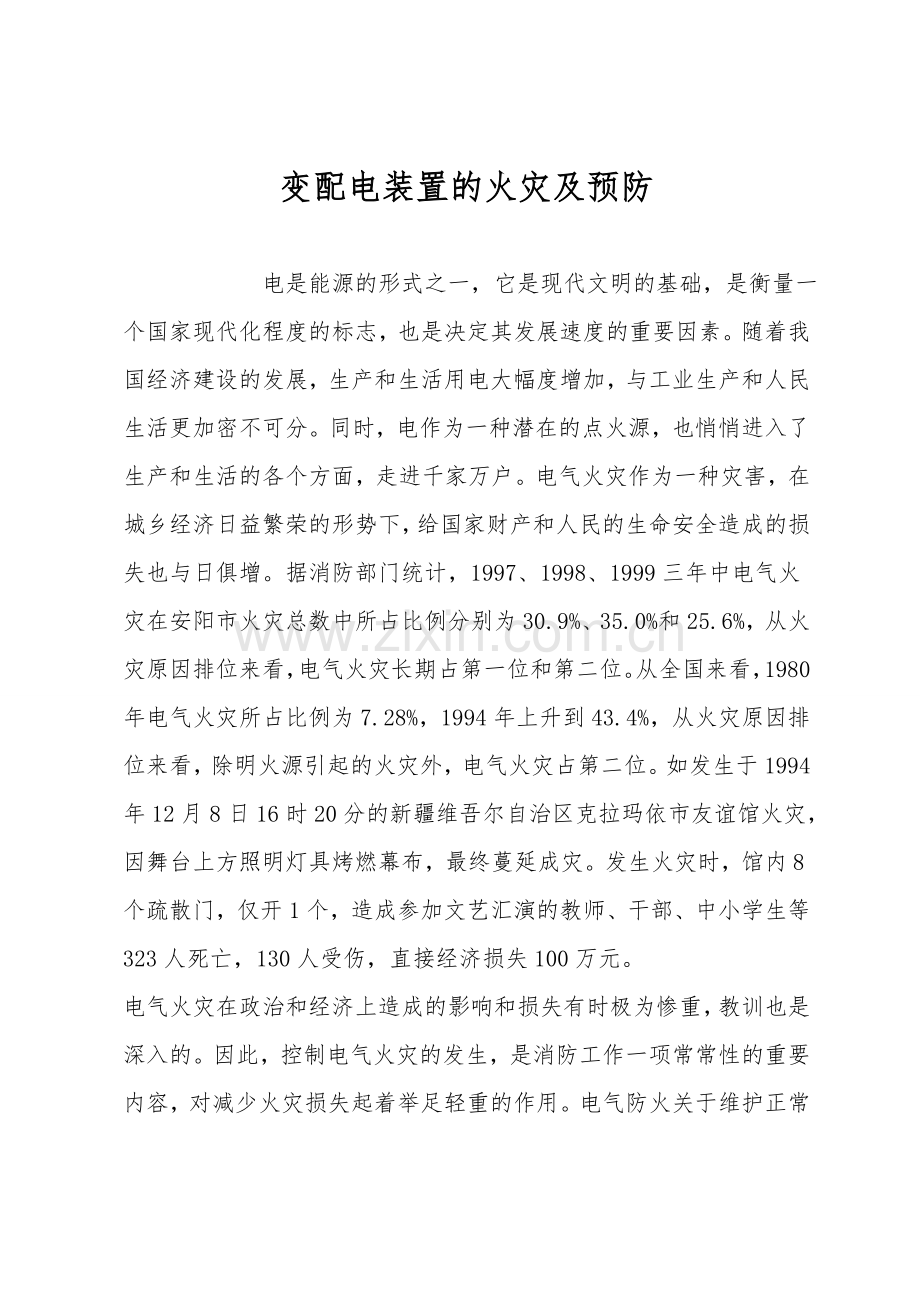

变配电装置的火灾及预防

 电是能源的形式之一，它是现代文明的基础，是衡量一个国家现代化程度的标志，也是决定其发展速度的重要因素。随着我国经济建设的发展，生产和生活用电大幅度增加，与工业生产和人民生活更加密不可分。同时，电作为一种潜在的点火源，也悄悄进入了生产和生活的各个方面，走进千家万户。电气火灾作为一种灾害，在城乡经济日益繁荣的形势下，给国家财产和人民的生命安全造成的损失也与日俱增。据消防部门统计，1997、1998、1999三年中电气火灾在安阳市火灾总数中所占比例分别为30.9%、35.0%和25.6%，从火灾原因排位来看，电气火灾长期占第一位和第二位。从全国来看，1980年电气火灾所占比例为7.28%，1994年上升到43.4%，从火灾原因排位来看，除明火源引起的火灾外，电气火灾占第二位。如发生于1994年12月8日16时20分的新疆维吾尔自治区克拉玛依市友谊馆火灾，因舞台上方照明灯具烤燃幕布，最终蔓延成灾。发生火灾时，馆内8个疏散门，仅开1个，造成参加文艺汇演的教师、干部、中小学生等323人死亡，130人受伤，直接经济损失100万元。
电气火灾在政治和经济上造成的影响和损失有时极为惨重，教训也是深入的。因此，控制电气火灾的发生，是消防工作一项常常性的重要内容，对减少火灾损失起着举足轻重的作用。电气防火关于维护正常的生产和生活秩序，提升生产率，保证社会主义现代化建设的顺利进行具有重要意义。
    第一章 变配电装置的火灾及预防
    第一节 变压器的火灾危险性及预防措施
    变压器是利用电磁感应原理，把交流电能转变为不同电压、电流等参数的另一种电能的设备。它内部的绝缘衬垫和支架，大多采纳纸、棉纱、布、木材等有机可燃物质，并有大量的绝缘油，如1000千瓦的变压器大约用木材0.012立方米，纸料40公斤，绝缘油1吨。因此，它的火灾危险性在于易燃烧，变压器内部一旦发生严重过载、短路，可燃的绝缘材料和绝缘油就会受高温或电弧作用，分解燃烧，并产生大量气体，使变压器内部的压力急剧增加，造成外壳爆裂，大量喷油，燃烧的油流又进一步扩展了火灾危害，并造成大面积停电，影响正常的生产和生活。运行中的变压器发生火灾和爆炸的原因有以下几个方面：
   〔一〕绝缘损坏

    当变压器长期过载，会引起线圈发热，使绝缘逐渐老化，造成匝间短路、相间短路或对地短路，引起变压器燃烧爆炸。因此，变压器在安装运行前，应进行绝缘强度的测试，运行过程中不同意过载。
2.油质不佳，油量过少
   变压器绝缘油在储存、运输或运行维护中不慎而使水分、杂质或其他油污等混入油中后，会使绝缘强度大幅度降低。当其绝缘强度降低到一定值时就会发生短路。因此放置时间较长的绝缘油在投入运行前，必须进行化验，如水分、杂质、粘度、击穿强度、介质损失角、介电常数等项。运行中，也应定期化验油质。发现问题，应及时采用相应的措施。

    硅钢片之间绝缘老化，或者夹紧铁芯的螺栓套管损坏，使铁芯产生很大的涡流，引起发热而使温度升高，也将加速绝缘的老化。
    变压器铁芯应定期测试其绝缘强度〔测试方法和要求与线圈相同〕，发现绝缘强度低于标准时，要及时改换螺栓套管或对铁芯进行绝缘处理。
4.检修不慎，破坏绝缘
    在吊芯检修时，常常由于不慎将线圈的绝缘和瓷套管损坏。瓷套管损坏后，如持续运行，轻则闪络，重则短路。因此，检修时应特别慎重，不要损坏绝缘。检修结束之后，应有专人盘点工具〔以防遗漏在油箱中造成事故〕，检查各部件、测试绝缘等，确认完整无损，安全可靠才能投入运行。此外在检修时更要注意引线的安全距离，防止由于距离不够而在运行中发生闪络，造成事故。

   〔二〕导线接触不良
    线圈内部的接头、线圈之间的连接点和引至高、低压瓷套管的接点及分接开关上各接点，如接触不良会产生局部过热，破坏线圈绝缘，发生短路或断路。此时所产生高温的电弧，同样会使绝缘油迅速分解，产生大量气体，使压力骤增，破坏力极大，后果也十分严重。
导线接触不良有以 下原因：
1. 螺栓松动。2.焊接不牢。3.分接开关接点损坏。
针对上述原因，应采用如下措施：
1.在变压器停运检修时，应加以检查，对接触不良的螺栓都必须紧固。对不能停运的变压器，必须进行外部接点检查。
2.检修时在焊接前必须将焊接面清洗干净，焊接后认真检查焊点质量，以防运行时焊点脱落引起事故。
3.应将开关转换到位，逐个紧固螺栓，确信一切正确无误时，才同意投入运行。
   〔三〕负载短路
    当变压器负载发生短路时，变压器将承受相当大的短路电流，如保护系统失灵或整定值过大，就有可能烧毁变压器，这样的事故在供电系统中并不少见。
    为此变压器必须安装短路保护。中、小型变压器〔特别是乡村用变压器〕，一般在高压侧设跌落式熔断器，熔体的选择应能保证在变压器内部或套管处发生短路事故时即被熔断；低压侧用低压熔断器保护，熔体也应能保证在各引出回路发生短路或过载时被熔断。
此外，变压器高压侧还可通过过电流继电器来进行短路保护和过载保护。依据变压器运行状况、容量大小、电压等级还应有气体保护、差动保护、方向保护、温度保护、低电压保护、过电压保护等设施。
   〔四〕接地不良
    油浸电力变压器的二次侧〔380/220伏〕中性点都要接地。当三相负载不平衡时，零线上就会出现电流。如这一电流过大而接地点接触电阻又较大时，接地点就会出现高温，引燃可燃物。为此，应常常检查接地线、点是否连接完整紧固，并应定期测试接地电阻。
此外，在运行中还应注意变压器的声音，随时监视温升的变化，检视油位和油色，发现异常，应及时采用措施，保证安全。
   〔五〕雷击过电压
    油浸电力变压器的电流，大多由架空线引来，很易遭到雷击产生的过电压的侵袭，击穿变压器的绝缘，甚至烧毁变压器，引起火灾，所以必须采用相应的防雷措施。
第二节 油断路器的火灾危险性及预防措施
    油断路器是用来切断和接通电源，并在短路时能迅速可靠地切断电流的 一种高压开关设备。多油断路器都要充油，其作用是灭弧、散热和绝缘。它的危险性不仅是在发生故障时可能引起爆炸，而且爆炸后由于油断路器内的高温油发生喷溅，形成大面积的燃烧，引起相间短路或对地短路，破坏电力系统的正常运行，使事故扩展，甚至造成严重的人身伤亡事故。油断路器的爆炸燃烧原因有以下几个方面：
〔1〕油面过低 油断路器触点至油面的油层过薄，油受电弧作用而分解的可燃气体冷却不良，这部分可燃气体进入顶盖下面的空间而与空气混合，形成爆炸性气体，在自身的高温下就有可能爆炸燃烧。
〔2〕油箱内的油面过高 析出的气体在油箱内得不到空间缓冲，形成过高的压力，也可能引起油箱爆炸起火。
〔3〕油的绝缘强度劣化 杂质或水分过多，引起油断路器内部闪络。
〔4〕操作机构调整不当 部件失灵，会使操作时动作缓慢或合闸后接触不良。当电弧不能及时被切断和熄灭时，在油箱内产生过多的可燃气体，便可能引起爆炸和燃烧。
〔5〕遮断容量小 油开关的遮断容量对输配电系统来说是个很重要的参数。当遮断容量小于系统的短路容量时，断路器无能力切断系统强大的短路电流，致使断路器燃烧爆炸，造成输配电系统的重大事故。
〔6〕其他 油断路器的进、出线都通过绝缘套管，当绝缘套管与油箱盖、油箱盖与油箱体密封不严时，油箱进水受潮，或油箱不洁，绝缘套管有机械损伤都可造成对地短路引起爆炸或火灾事故。
    因此，断路器在安装前应严格检查，是否符合制造厂的技术要求。断路器的遮断容量必须大于装设该断路器回路的短路容量。检修时，应进行操作试验，保证机件灵活可靠，并且调整好三相动作的同期性。断路器与电气回路的连接要紧密，并可用试温蜡片观察温度，触头损坏应调换。检修完毕应进行绝缘测试，并有专人负责盘点工具，以防工具掉入油箱内发生事故。投入运行前，还应检查绝缘套管和油箱盖的密封性能，以防油箱进水受潮，造成断路器爆炸燃烧。断路器切断严重短路故障后，即应进行检查触点损坏状况和油质状况。
    在运行时应常常检查油面高度，油面必须严格控制在油位指示器范围之内。发现异常，如漏油、渗油、有不正常声音等时，应采用措施，必要时须马上降低负载或停电检修。当故障跳闸重复合闸不良，而且电流变化很大，断路器喷油有瓦斯气味时，必须停止运行，严禁强行送电，以免发生爆炸。
