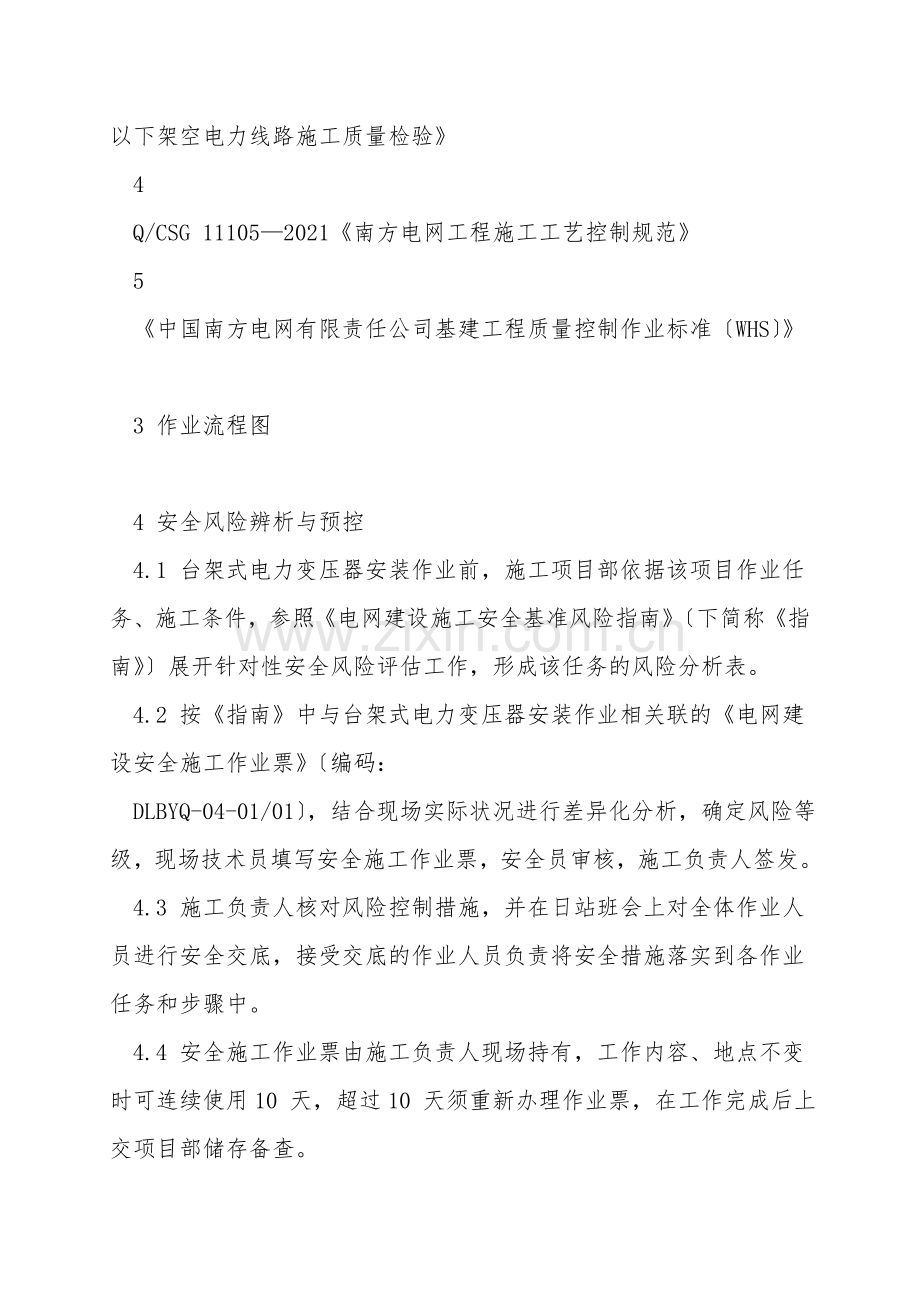

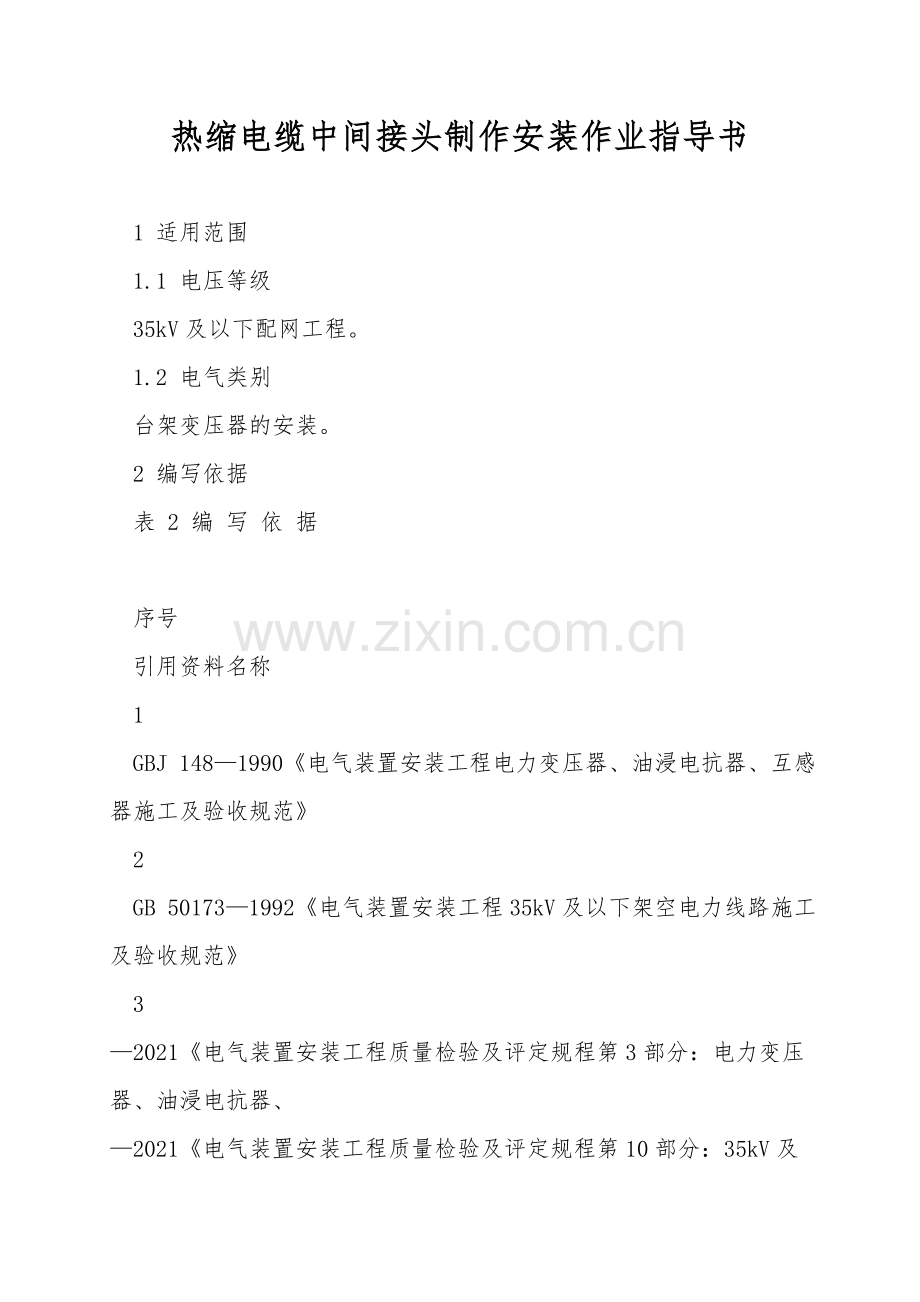

热缩电缆中间接头制作安装作业指导书 1 适用范围 1.1 电压等级 35kV及以下配网工程。 1.2 电气类别台架变压器的安装。 2 编写依据表 2 编写依据序号引用资料名称 1 GBJ 148—1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 2 GB 50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 3 —2021《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、 —2021《电气装置安装工程质量检验及评定规程第10部分：35kV及以下架空电力线路施工质量检验》 4 Q/CSG 11105—2021《南方电网工程施工工艺控制规范》 5 《中国南方电网有限责任公司基建工程质量控制作业标准〔WHS〕》 3 作业流程图 4 安全风险辨析与预控 4.1 台架式电力变压器安装作业前，施工项目部依据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》〔下简称《指南》〕展开针对性安全风险评估工作，形成该任务的风险分析表。 4.2 按《指南》中与台架式电力变压器安装作业相关联的《电网建设安全施工作业票》〔编码： DLBYQ-04-01/01〕，结合现场实际状况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部储存备查。表 4.1 作业指导书安全基准风险指南序号危害名称风险种类风险等级风险控制措施 1 不按规定使用或选用不合格登高工具坠落特高的风险按规定使用安全、合格的登高用具 2 高空作业不按规定佩戴安全带坠落特高的风险使用双保险安全带 3 不用绳索传递工具、物料及不使用工具袋打击中等风险用绳索传递工器具、材料，现场人员必必需戴安全帽 4 混凝土杆施工安全围蔽措施不够夹伤碰撞打击中等风险施工现场应做好安全围蔽措施，防止外人进入工作区域 5 在道路边混凝土杆施工没有安全围蔽措施、人员没穿反光衣交通意外中等风险在道路旁边组装钢管杆、铁塔时，施工人员要穿戴反光衣，按规定设置防围措施和警示标志，派专人监护或协助疏导交通 6 起重设备安全装置失效坠落夹伤打击高风险起重设备应持有效检验合格证，安全装置应齐全有效 7 吊装没有设专人指挥打击设备破损中等风险施工作业现场协调并设专人统一指挥 8 起重回转半径内站人打击设备破损中等风险起重机应按吊装工作半径就位，回转半径内严禁站人 9 起重设备支腿不稳打击设备破损高风险各支腿承点必必需牢固可靠，在各支腿下应加枕木，土质松软的地方应加垫钢板 10 钢丝绳套的安全系数选取不当打击中等风险按吊装重量选取安全系数匹配的钢丝绳套 11 吊装18m以上电杆时，没采纳补强措施夹伤碰撞中等风险吊装18m以上电杆时，必必需使用补强钢丝绳 12 起吊混凝土杆没有设调整绳夹伤打击设备破损中等风险起吊混凝土杆时应设2根或以上调整绳 13 混凝土杆吊点选择不适当夹伤打击设备破损中等风险钢管杆、铁塔起吊点选择适当，钢丝绳绑扎点加软垫保护 14 锚固点布置不合理碰撞打击坠落中等风险抱杆、电杆、锚固点应设在同一直线上；严格按照制定图纸施工，有专项的施工方案 15 抱杆与锚固点距离选取不当，抱杆高度不当坠落、打击、碰撞特高的风险抱杆与锚固点距离应符合要求，临锚、桩锚必必需牢固可靠 16 邻近带电设备变压器安装不满足安全距离触电特高的风险必必需停电安装或按带电操作程序安装 17 起吊变压器没有设调整绳夹伤打击设备破损中等风险起吊变压器时应设2根或以上调整绳 18 吊装没有设专人指挥打击设备破损中等风险施工作业现场协调并设专人统一指挥 19 临近带电设备吊装作业，起重设备没有接地装置触电特高的风险确保起重设备的接地装置齐全、有效 20 变压器未采纳有效防倾倒措施设备破损打击设备报废低风险变压器底部用枕木垫起，变压器在台架固定牢靠后，才能松开变压器顶的吊钩 21 邻近带电设备吊装变压器触电特高的风险 1. 必必需满足施工安全距离； 2. 按吊装规范进行施工 22 变压器电机安装接线相序错误设备烧损高风险做好接线安装质量验收工作 23 变压器线缆连接螺栓扭矩不合格设备烧损中等风险变压器线缆连接螺栓扭矩必必需符合标准要求 24 变压器中性线接地无效设备烧损高风险变压器中性线必需可靠接地，连接扭矩符合要求 25 变压器外壳接地无效触电中等风险变压器外壳必需可靠接地 26 变压器运行前没有打开释放阀压片设备破损中等风险变压器运行前必必需打开释放阀压片 27 电焊作业没有使用个人安全防护用具灼〔烫〕伤触电高风险 1. 严格执行电焊作业规程； 2. 严格执行持证上岗制度； 3. 潮湿地方应使用绝缘垫； 4. 正确使用个人安全防护用具； 5. 电焊机外壳必必需按规定接地 28 气焊作业没有使用个人安全防护用具灼〔烫〕伤中等风险 1. 严格执行气焊作业规程； 2. 严格执行持证上岗制度； 3. 正确使用个人安全防护用具 29 气焊用具使用不规范爆炸中等风险 1. 严格执行气焊作业规程； 2. 严格执行持证上岗制度 30 施工用电不规范触电高风险 1. 强化使用前及使用过程中的检查，保护零线与工作零线不得混接，开关箱漏电保护器灵敏可靠，漏电保护装置参数应匹配； 2. 用电管理和检修维护必必需规范，并由专业电工进行，配电箱必必需上锁，并采纳防雨措施； 3. 工作间断时切断电源； 4. 必必需使用符合要求的线缆，并做好防破损措施 31 施工区域防暑降温措施不够中暑低风险 1. 避开炎热时间段作业； 2. 配置太阳伞，配置排风扇，人员替换休息； 3. 及时补充水分 32 不按要求使用梯子坠落中等风险 1. 使用合格梯子； 2. 设专人扶梯； 3. 摆放位置正确 33 没有拉闸切断电源，改换刃具触电割伤中等风险改换刃具，必必需拉闸切断电源 34 不按规范使用转动工具绞伤中等风险按操作规范使用转动工具，合理使用个人安全防护用品使用转动工具时严禁戴手套 5 作业准备 5.1 作业前施工条件表 5.1 作业前施工条件序号项目内容确认人说明 1 任务单依据工程项目实际设置内容〔包涵本项工作〕冯满天审批 2 图纸制定图纸、设备变更单冯满天审批 3 预算材料表主、辅材清单冯满天审批 4 施工方案施工组织、安全技术交底〔项目级〕冯满天审批 5 相关证照依据必需要办理进入工作场所的相关手续、证件冯满天有效 6 确认上一道工序检查合格〔1〕接地电阻不宜大于4W。〔2〕确认避雷器的各项〔绝缘电阻、1mA 时电压降、75％1mA电压下的泄漏电流等〕试验合格。〔3〕杆上变压器可视具体状况在安装前或安装后做交接试验，试验结果必必需符合电气设备交接试验标准要求，如在地面试验后再安装就位，安装时应采纳措施保护设备免受撞击破损，尤其应注意防止电瓷部件的损坏。如先试验后安装的状况，在本节作业流程图中没有下接试验工序，交接试验就是上一道工序李金亮合格 5.2 人员、主要工器具及仪器仪表配置
