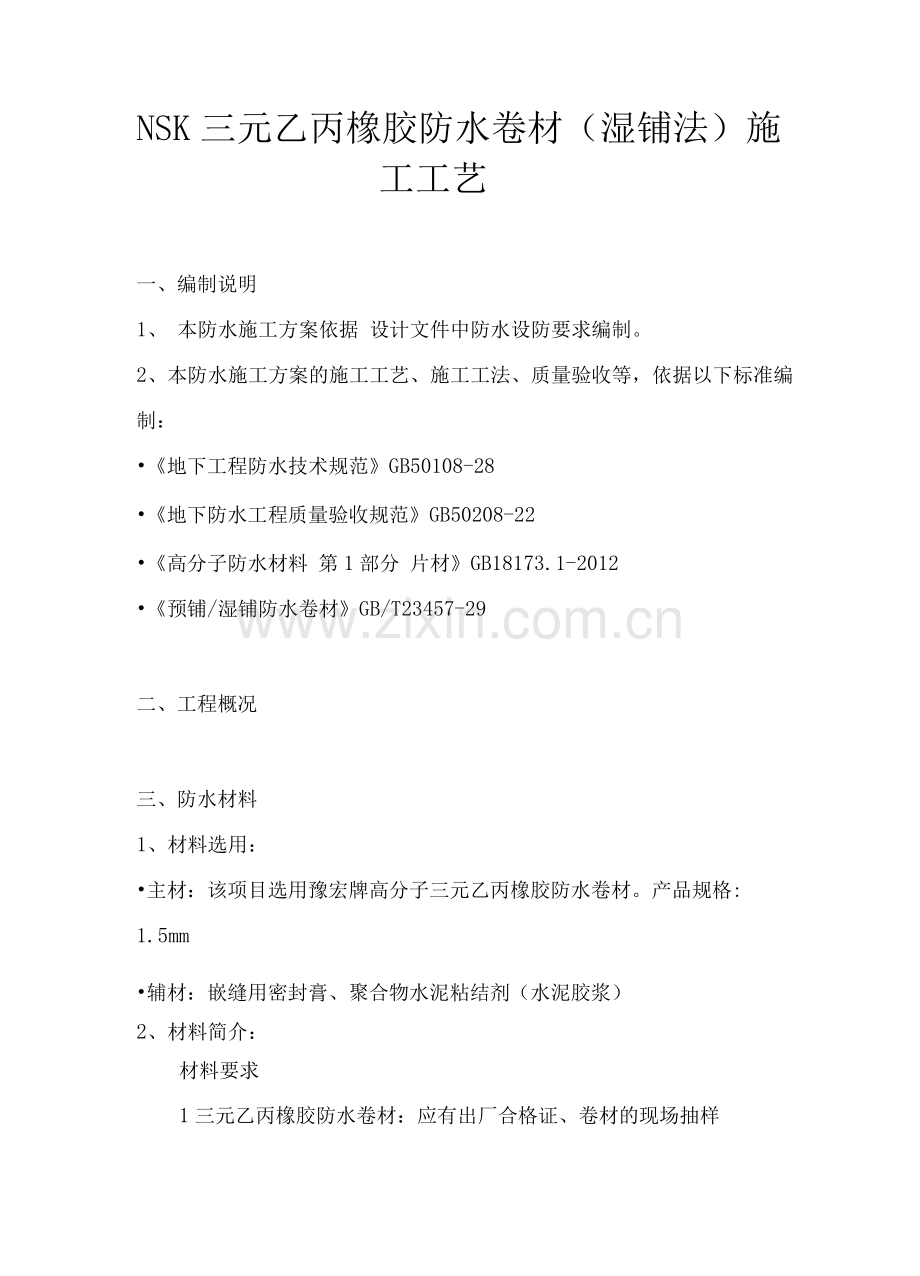

NSK三元乙丙橡胶防水卷材（湿铺法）施工工艺
一、编制说明
1、 本防水施工方案依据 设计文件中防水设防要求编制。
2、本防水施工方案的施工工艺、施工工法、质量验收等，依据以下标准编制：
•《地下工程防水技术规范》GB50108-28
•《地下防水工程质量验收规范》GB50208-22
•《高分子防水材料 第1部分 片材》GB18173.1-2012
•《预铺/湿铺防水卷材》GB/T23457-29
二、工程概况
三、防水材料
1、材料选用：
•主材：该项目选用豫宏牌高分子三元乙丙橡胶防水卷材。产品规格:
1.5mm
•辅材：嵌缝用密封膏、聚合物水泥粘结剂（水泥胶浆）
2、材料简介：
材料要求
1三元乙丙橡胶防水卷材：应有出厂合格证、卷材的现场抽样
复验报告，并应符合现行国家标准或行业标准。
卷材规格：厚度：1.5mm;宽度：1.0m;卷材长度：20.0m。

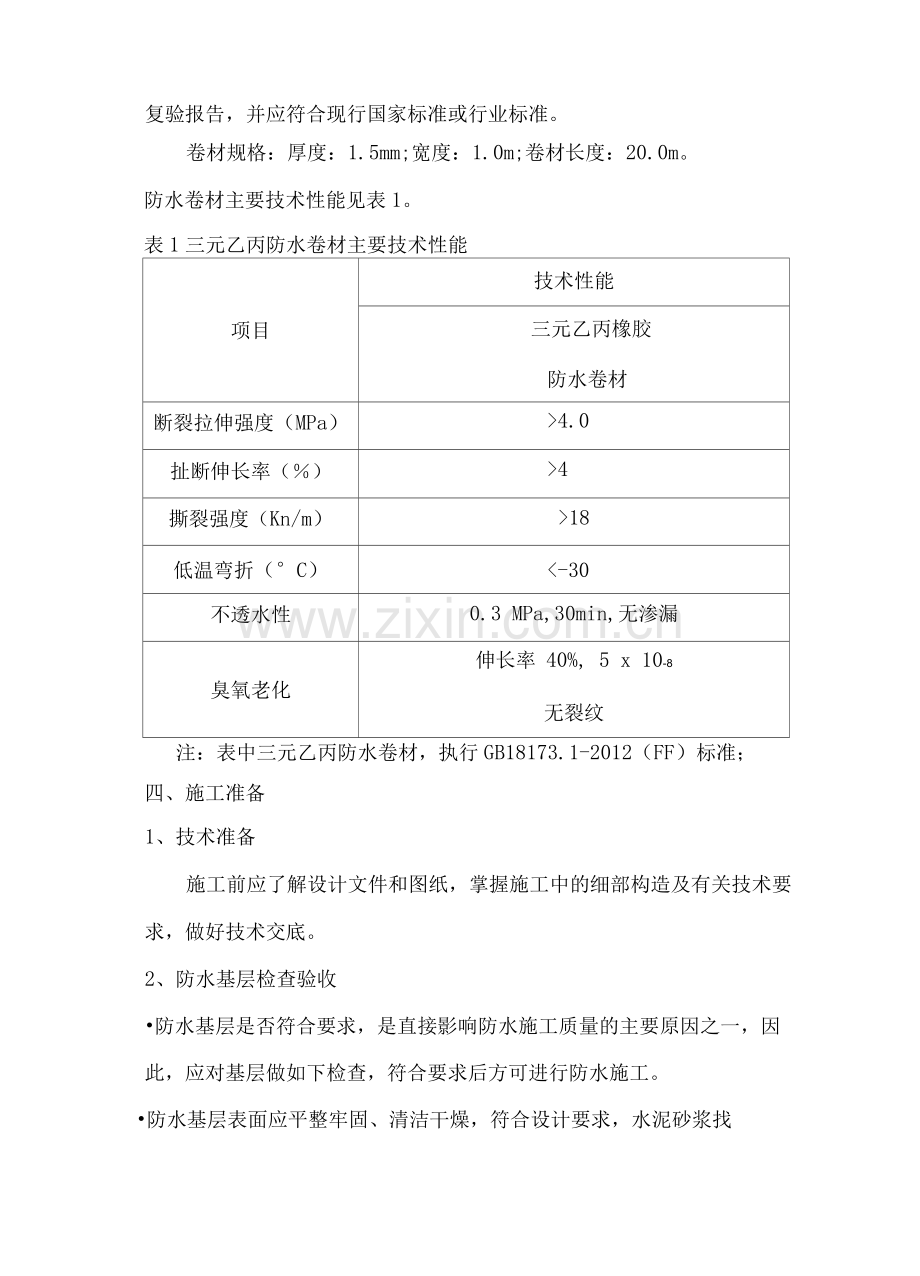

防水卷材主要技术性能见表1。
表1三元乙丙防水卷材主要技术性能
项目
技术性能
三元乙丙橡胶
防水卷材
断裂拉伸强度（MPa）
>4.0
扯断伸长率（％）
>4
撕裂强度（Kn/m）
>18
低温弯折（°C）
<-30
不透水性
0.3 MPa,30min,无渗漏
臭氧老化
伸长率 40%, 5 x 10-8
无裂纹
注：表中三元乙丙防水卷材，执行GB18173.1-2012（FF）标准；
四、施工准备
1、技术准备
施工前应了解设计文件和图纸，掌握施工中的细部构造及有关技术要求，做好技术交底。
2、防水基层检查验收
•防水基层是否符合要求，是直接影响防水施工质量的主要原因之一，因此，应对基层做如下检查，符合要求后方可进行防水施工。
•防水基层表面应平整牢固、清洁干燥，符合设计要求，水泥砂浆找
平收水后宜二次压光，充分养护，不得有酥松、起砂、起皮、空鼓现象。
•基层的转角处（阴阳角），均应做成圆弧，圆弧半径为R=50mm。
•基层必须干净、干燥、平整，找平层的平整度应用2米直尺检查，其基层与直尺间最大空隙不应大于5mm空隙，应平缓变化。
•防水基层检查后，应填写交接验收表。
•如果双层施工，第一层应使用双面带布型或者使用较厚的保护层。
3、施工机具准备
施工机具主要包括:剪刀、卷尺、抹子、裁刀、刮板、压辊、扫帚、平铲、喷具、橡胶板、施工桶、搅拌桶、搅拌器等。
五、施工组织
1、施工组织管理体系是实现防水施工正常运行的关键，为本项目防水工程保质保量完成，做到精心组织、合理安排。我公司专设了该工程的项目负责、技术负责、质检负责、安全负责等人员，组成施工项目部。

2、为及时处理现场施工问题，防水项目部人员进场后要积极主动与有关部门取得联系，保持与土建、业主、监理等部门单位的联系畅通。
六、防水工程施工工艺
1、施工工艺方法：
采用湿铺法；卷材与基层之间由水泥胶浆满粘法进行粘结施工。
双层施工，第一层应采用双面带布型或者使用较厚保护层，第二层使用普通单面带布型。考虑到双面带布时不用额外打保护层，省去材料费，人工费，节省工时，施工便捷，避免保护层太薄而出现开裂现象影响美观及使用效果等诸多优点。我方建议第一层采用双面带布型。

2、施工工艺流程:
清理基层-基层处理-细部节点处理（柔性密封防水、附加层等）-大面铺贴防水卷材（搭接处理、收边处理等）-第二层材料铺贴-
施工质量自检-蓄水或淋水试验T质量验收T合格交付后续施工
3、施工工艺顺序
同一作业面施工按先远后近、先低后高、先细部后大面的顺序进行。
非同一作业面施工按先高后低的顺序进行。
七、防水工程施工工法
1、清理基层：
•施工前，按前述对防水基层进行检查验收，不符要求相关班组返工整改。
•对基层上的浮灰、建渣、杂物和积水进行清理清除，满足施工条件。
2、基层处理：
基层清理后，对基层裂缝、孔洞等缺陷用聚合物水泥砂浆摸平，清扫干净;并充分湿润，无积水。应达到有利于卷材的铺设与粘贴，要求压实平整，表面光滑，洁净，干燥，无灰尘、油污。最好用鼓风机将基层灰尘吹净。
3、细部节点处理：
防水施工有各种细部节点，是变形集中和施工质量完好率不高的部位。需增加细部节点处理。（如：柔性密封防水、附加层）
地下室防水工程中的细部节点大致有阴阳角、施工缝、后浇带、变形缝、穿墙管、抗拔桩头、锚杆头、集水坑、电梯井等。
1）阴阳角的处理
（6）集水坑的处理
•集水坑部位防水设防分：结构自防水和结构内外两侧两道防水设防完成。结构自防水由土建单位完成。
•结构内外两侧两道防水由防水层和附加层组成，附加层施工采用同质材料同法满粘一道，其宽度为5mm。
4、大面铺贴防水卷材
•先定位放线，预铺卷材；根据铺贴方向和顺序界定出第一幅卷材铺贴部位。
•涂刮聚合物水泥粘结剂（水泥胶浆）：其厚度一般为5mm〜10mm （视基层平整度而定），涂刮水泥胶浆的面积宜比卷材的长、短边各多出1〜3mm，涂刮时可使用导轨靠尺保证平整。要求涂层平滑一致，厚度均匀。
•三元乙丙防水卷材开始铺贴部位放平，滚动展开三元乙丙的同时，一边与水泥胶浆粘接成活。滚铺粘结时用橡胶板适度拍打三元乙丙上表面，以排除三元乙丙防水卷材下面的空气和提浆增强卷材与水泥胶浆的粘合效果；要求铺贴的三元乙丙防水卷材平整顺直，预留搭接尺寸准确，不扭曲、不皱折，粘结牢固。
施工注意：铺贴三元乙丙防水卷材不得用力拉伸卷材，使用刮板或橡胶板排气、提浆适度仔细，保证粘贴牢固。
•防水卷材搭接处理
① 三元乙丙防水卷材的搭接由三元乙丙防水卷材和三元乙丙带布层粘合而成。在三元乙丙防水卷材与水泥胶浆粘接成活后进行，先对搭接部位清理，要求无水无渣干净干燥，粘贴时边粘贴边用压辊压实搭接部位，要求必须粘贴严实。
② 防水卷材短边搭接方式视情况也可采用对接加搭接带施工。对接时防水卷材与相邻防水卷材之间平行对接，对接缝应尽量拼严整齐，同法将接缝处的水泥胶浆清理干净，用三元乙丙搭接带粘贴压实即可。三元乙丙搭接带宽度大于1 mm。
③ 同层三元乙丙防水卷材搭接的长边搭接宽度为2 50 mm,短边搭接宽度为2 50mm;短边搭接避免齐缝，相邻两幅三元乙丙防水卷材的短边搭接缝应相距10m。双层三元乙丙防水卷材铺贴时，上、下层卷材长边搭接缝时应错开1/3〜1/2幅宽，禁止相互垂直方向铺贴。
•防水卷材收边处理：
防水卷材铺贴至结构侧墙与顶板的阳角处临时收边，收边缝尽可能留在水平面，收边与基层粘结牢固，视情况辅以压条或水泥钉机械固定，并做好缝密封和保护措施，严禁损坏防水层。
八、防水工程施工质量控制措施
1、材料质量控制
•按前述“施工准备”中对材料准备的要求，进行防水材料质量控制。
•按工程要求完备材质证明的工作。
•进入现场后的防水材料要妥善保管，防止失效或破坏。
2、施工质量控制
•防水施工工程应配置技术、质量负责人，施工前技术、质量负责人应熟悉防水工程的技术、质量要求，完善施工方案，向各施工班组进行技术交底。
•施工过程质量控制是防水工程质量的关键，严格按施工工艺标准和技术交底内容施工。
•防水施工过程中实行自检控制措施，对施工中已完成的每一道工序要及时进行检查，发现问题及时处理，避免质量事故发生。
3、成品保护控制
•完工后的防水成品，尽快组织验收，经检验合格后，须填写隐蔽记录，质量验收记录，并交付后续保护层施工，以防止防水层损坏。
•其他施工班组在施工作业时不得损坏防水层，特别要避免铁铲、铁桶、斗车等对防水层的损伤损坏。
•确有损伤损坏防水层情况时，应及时通知防水班组，及时修补并做好签证和修补记录，以免造成渗漏隐患。
九、防水施工安全控制措施
1、严格执行总承包施工单位的现场安全制度。
2、施工和照明用电应严格遵守操作规程，防止触电和搅拌器伤人事故发生。
3、防水施工时应集中精力工作，严禁在施工现场进行打闹和开玩笑。
4、施工人员应持证上岗，进入防水层施工现场必须穿软底胶鞋，不得穿钉子鞋和拖鞋上岗操作，禁止饮酒上岗，带病上岗。
5、防水施工过程中应及时清除边角余料，塑料布、捆扎带等，以保
持作业工作面整洁、干净。
十、防水工程验收标准及质量验收
1、防水工程验收标准
地下室防水工程质量验收按《地下防水工程质量验收规范》标准相关规定进行。
2、质量验收
（1）主控项目
防水材料必须符合合同要求和相关质量标准，有出厂合格证明并经复检合格。防水施工方法和细部节点做法应符合规范、规程和设计要求。对细部节点施工的完好性、严密性等项目进行外观检验。工程竣工后不得有渗漏和积水现象。
（2）一般项目
•基层应牢固、洁净、平整，不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成符合要求的圆弧形。
•卷材防水层的搭接缝应粘接牢固，密封严密，不得有开缝、翘边、皱折和鼓泡等缺陷。
•卷材搭接宽度的允许偏差为：TOmm。
十一、细部节点的防水构造（附图）
1、所附图纸为部分防水细部构造示意图。
2、若某细部防水构造有出入，应以设计文件或甲方出具的技术交底
为准。
（附图）

匕地下防水-穿墙群管防水构造

说明：
1、浇注孔
2、柔性材料或细石砼
3、穿墙管
4、封钢板
5、固定角钢
6、遇水膨胀止水条
7、预留孔
砖胎模（永久保护墙）
防水附加层
临时保护层
一保护层
一卷材防水层
一底板垫层
保护层一
1
防水附加层
防水附加层-臣
卷材防水层s
地下防水-底板垫层防水层甩茬、
遇水膨胀止水条
—水平施工缝
—结构侧墙
一结构底板
一保护层
一卷材防水层
一底板垫层
接茬防水构造（一）
7-10mm
'后浇补偿收缩砼（后浇带）
'水泥砂浆保护层
'防水层
'防水附加层
'砼垫层

地下防水-后浇带防水构造
遇水膨胀止水条-
—保温层
—水泥砂浆保护层
一防水层
—防水附加层
一预制钢筋砼盖板（ 16*1）
―后浇补偿伸缩砼（后浇带）

-

[

1 wn
. KW'|

先浇砼（外侧墙）
地下防水-外侧墙后浇带防水构造
一先浇混泥土后浇补偿收缩混泥土遇水膨胀止水条

地下防水-后浇带防水构造（）

—面层（按工程设计定）
一隔离层（按工程设计定）
—防水层
—砂浆找平层
一砼结构顶板，一防水附加层
软保护（粘结层+聚苯板）
防水层
砂浆找平层
砼结构外侧墙

地下防水-外侧墙与
顶板交角部位防水构造

NSK聚氯乙烯(PVC )防水卷材施工工艺
1. 工程概况
工程采用混凝土自防水和外卷材防水两道设防，其中外防水采用外防外贴聚氯乙烯PVC高分子复合卷材作为防水材料，，总防水面积约为10m2。
2. 方案选择
根据工程的基层情况，PVC防水卷材总体施工方案确定为：屋面
板采用空铺法施工

3.材料及机具
材料：本工程采用彩色宽幅聚氯乙烯PVC防水卷材，其规格为:
L型非外露厚度1.5MM,宽度2m,每幅长度20m两种，颜色灰色。
机具：爬行焊机一台、热风焊枪5把，冲击钻2把，毛刷、剪刀若干。
4. 施工准备
4.1 PVC卷材的生产及运输
根据工程要求，业主单位项目部将协同建设单位及监理单位对PVC卷材的生产及运输进行全程监督，从生产源头开始严格控制PVC卷材本身的质量。
4.2 PVC卷材的存放
妥善保管好卷材，PVC卷材进场后平放在干燥、通风、平整的场地上或室内，远离明火，避免日晒和雨淋。
4.3材料复试
防水材料进入现场后根据相关规定及时请质量监督站相关人员现场抽样进行复试，材料复试合格后方可施工。
4.4基层要求
(1) 找平层表面应压平整，不得有酥松、起皮、起砂现象，阴阳角半径R2 20MM。
(2) 清除基层尖锐物及粗砂、浮土等，确保表面清洁干净，报验合格后方可进行防水卷材施工。
(3) 穿出防水层的管道必须在防水工程开工前安装完毕，并预留出20cm管头，以便于防水施工。
4.5样板领路制
防水工程开始施工前先做样板铺贴，经建设单位及监理单位共同验收同意后再进行大面积铺贴。
5. 施工工艺
5.1工艺流程
屋面板：采用空铺法，每幅卷材(长度方向)，
女儿墙：自上而下铺贴，空铺法上封采用非固化橡胶沥青涂料密封收，收部位用铝压条固定，电钻钻孔，其间距约为25cm,用螺丝刀上紧子攻丝，不得有松动现象。
施工顺序：放线-阴角处铺贴非固化橡胶沥青+ PVC卷材附加层-大面铺贴1.5MM厚PVC卷材-采用非固化橡胶沥青防水涂料将卷材搭接焊缝进行密封一细石砼保护层；
5.2施工方法
(1) 施工前进行精确放样、弹线，尽量减少接头，铺贴时应将卷材沿顺放好的线拉直、铺平。
(2 )卷材铺贴搭接，长边不小于5cm,短边不小于10cm。
(3)如遇突出的管道则采用卷材包覆，接缝处焊接，末端焊实并用铝压条固定密封胶收。
(4 )排水及排水沟采用非固化橡胶沥青防水涂料做增强层。
(5)焊接时，待焊枪升温，先用干布擦干净焊缝，将焊枪平伸入焊缝处，将卷材用热风吹至表面熔融，用压辊压实。使焊缝处有亮光提浆。待温度降至常温时，用木柄弯针检查焊缝是否有虚焊、脱焊、漏焊。
6. 质量保证措施
(1) 施工时必须严格按照国标GB50208-2012施工。
(2) 防水层的施工应在上道工序完毕后进行，不得交叉施工。
(3) 铺贴卷材时施工环境温度在-10C以上，雨、雪、大风及天气不能铺贴卷材。
（4）施工时要注意保护，及时清理现场施工废弃物，并妥善保管。每日施工结束前应将卷材临时固定，以免被风吹起。
（5）施工现场严禁烟火，施工人员进入现场不得穿底带金属的鞋,尽量穿布鞋，以防扎破卷材。
（6）施工过程中严格检测：
目测：看是否有漏焊出现；
手工检测：用平螺丝刀或用探针沿焊缝稍微用力挑试，检查有无漏焊和虚焊现象。
实行“三检制度”。
（7）现场注意成品保护，不得在防水层上穿眼打洞，一旦有损坏,立即通知防水施工人员。防水工程施工完毕验收合格后应立即做保护层，并采取有效的临时保护措施，即闲杂人员不得进入施工现场,做保护层施工时应使用木制工具，手推车支撑腿应用橡胶包裹，做保护层及钢筋绑扎时防水施工人员随时巡查、修护。
7. 工程验收
（1）工程所用的材料应符合质量标准和设计要求，并具有备案证、检测报告及复试合格证。
8. 安全措施
（1）施工人员必须严格遵守安全施工的有关规定，服从现场的指挥和调配。
（2）施工人员进入工地前按劳动防护规定佩戴好劳动防护用品，否则不得上岗。
（3）严禁随意挪动工地上的消防工具及安全器材，工地上如发现易燃物品立即向项目部汇报。
（4）一切电气设备的金属外壳须按规定采用可靠的接地方式。
（5）施工人员在现场不得酒后施工，不得打架斗殴。
（6）交叉作业时注意各工种不得动用明火，防止引燃胶粘卷材。
9. 编制依据
建筑施工手册
工程结构（施工图）、现场实际情况
10. 附图

（a）附加卷材片（b）对折粘贴法（c）加贴小块卷材示意图
1-折线2-剪裁线
附图2：三面阴角附加卷材铺贴示意图

（a）附加卷材片（b）对折粘贴法（c）加贴小块卷材示意图
1-折线2-剪裁线3-对折方法4-小块卷材
附图3：阴阳转角附加卷材铺贴示意图
