施工现场布置
一、施工现场总平面布置原则2
1. 整体规划2
2. 用地规模及范围2
3. 道路布置2
4. 涉及职业健康内容2
5. 现场平面布置的时效性3
6. 临电、临水3
7. 门卫设置3
8. 有利于安全文明施工3
二、施工现场围墙、大门、临时道路设置3
1. 大门、围墙4
2. 现场临时道路4
3. 办公区临时设施的布置4
三、现场其它临时设施的布置4
1. 厕所浴室设置4
2. 门卫房设置4
四、施工现场临时供水管道的布置4
1. 施工现场生活用水5
2. 生活区用水量计算5
3. 消防用水6
4. 施工现场总用水6
五、施工现场临时供电线路布置6
六、现场排水、排污系统布置7
七、消防点布设7

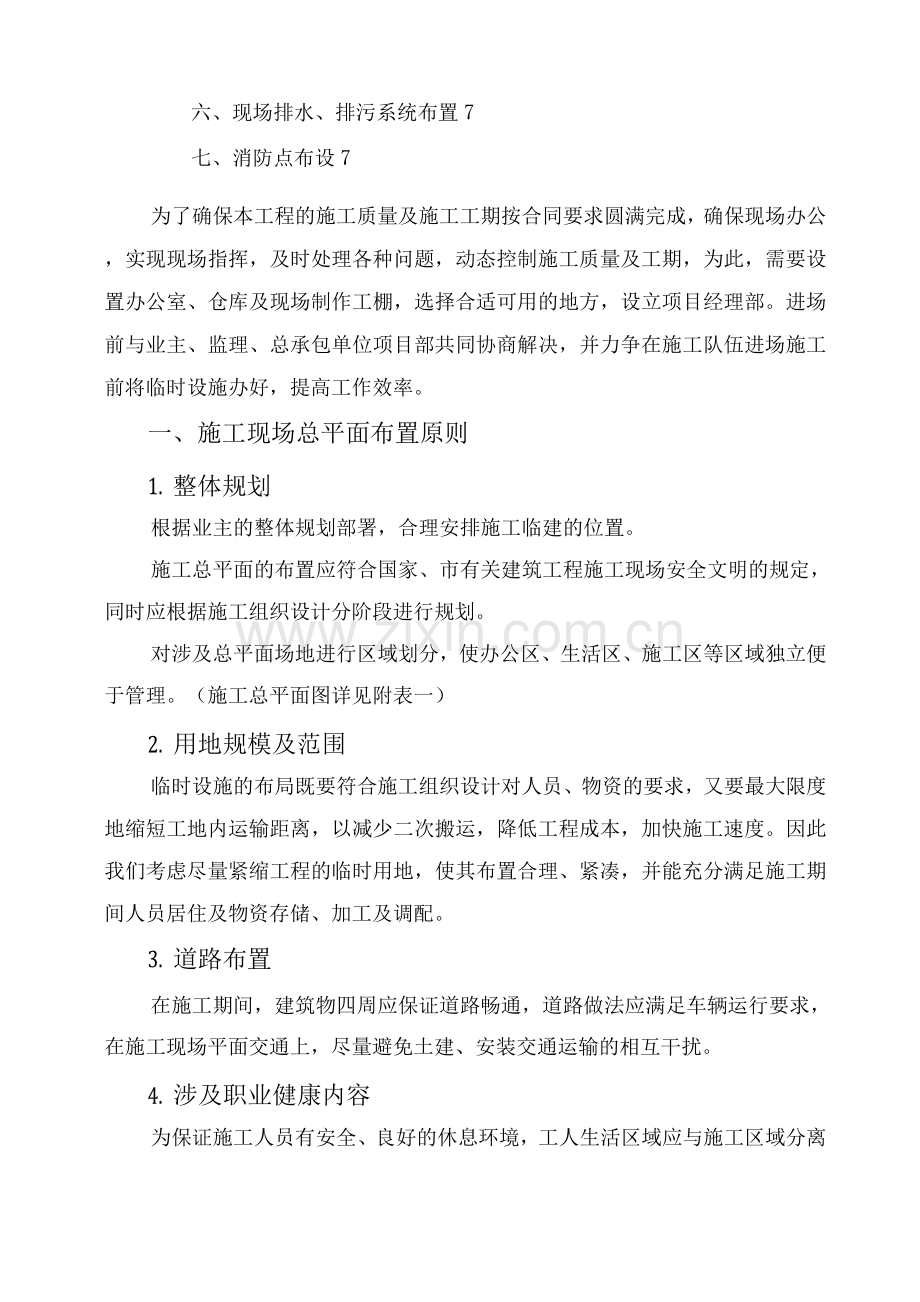

为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置办公室、仓库及现场制作工棚，选择合适可用的地方，设立项目经理部。进场前与业主、监理、总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高工作效率。
一、施工现场总平面布置原则
1. 整体规划
根据业主的整体规划部署，合理安排施工临建的位置。
施工总平面的布置应符合国家、市有关建筑工程施工现场安全文明的规定，同时应根据施工组织设计分阶段进行规划。
对涉及总平面场地进行区域划分，使办公区、生活区、施工区等区域独立便于管理。（施工总平面图详见附表一）
2. 用地规模及范围
临时设施的布局既要符合施工组织设计对人员、物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度。因此我们考虑尽量紧缩工程的临时用地，使其布置合理、紧凑，并能充分满足施工期间人员居住及物资存储、加工及调配。
3. 道路布置
在施工期间，建筑物四周应保证道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建、安装交通运输的相互干扰。
4. 涉及职业健康内容
为保证施工人员有安全、良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家、地方对施工现场卫生、安全、防火、劳动保护的要求和规定。
5. 现场平面布置的时效性
根据不同阶段进行调节，此调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度布置和安排，阶段平面布置与阶段施工重点相适应。在现场平面布置时，各类建筑物、机械的位置尽可能避开室外管道等施工位置，如不能避开，在室外工程施工时必须拆除临时设施，以确保室外工程提前插入施工。
6. 临电、临水
场地配备的一级、二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及济宁地区安全监督部门的规定。配备的供水线路及终端设施应满足施工阶段现场及生活需要，消防设施的布置满足防火要求。
排水沟应通畅，以保证大雨时工地无积水；现场设排污、废弃物处理设施的布置，污水经处理后流入渗井进行排水。
7. 门卫设置
现场主要出入处设门卫室。重要材料堆放场地面进行硬化处理特殊材料要入库保存，并做好防腐、防锈等保护措施。
8. 有利于安全文明施工
重点加强环境保护和文明施工管理的力度，使现场始终处于整洁、卫生、有序合理的状态，使该施工现场在环保、节能等方面成为一个名副其实的绿色环保工地。
二、施工现场围墙、大门、临时道路设置
进入施工现场后我们将根据业主的要求，在业主指定的红线范围按照国家和济宁市对施工现场安全和文明施工的要求，保证施工现场的临时围墙在使用周期内结构安全和使用功能。（临时用地表详见附表二）
1. 大门、围墙
根据现场的实际情况和业主提供的施工区域范围，现场设置一个宽6m的大门，供施工机械和材料运输车辆进出，在红线范围内砌筑2.2米高的围墙。
2. 现场临时道路
施工单位进场后，在平面图示的位置上铺设10cm厚碎石道渣，在上面用C25砼铺设10cm厚5米宽的施工道路，负责现场材料的运输。
3. 办公区临时设施的布置
办公室设置3间，用作现场办公、会议，采用彩钢板活动房。在办公区内同时设置宣传栏、自检镜、洗涤池等配套设施。在宣传栏上将设置工地铭牌；安全生产六大纪律牌；防火须知牌；安全生产无重大事故日记数牌；工地主要管理人员名单及现场平面布置图等。
为了给办公区创造一个整洁优美的办公环境，办公区内布置花坛和绿化带。
三、现场其它临时设施的布置
1. 厕所浴室设置
厕所浴室布置在场地生活区内，尺寸为3m x 5m，采用240mm厚砖砌，窗采用木窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1： 2防水砂浆，地面为水泥地面，内设自动冲刷设备和洗手盆。考虑环保要求，厕所设置三级化粪池。
2. 门卫房设置
大门一侧设门卫房，采用定型彩板房搭设，尺寸为3m x 4mo设三名保安,实行三班倒轮流执勤，并配备警棍、手电筒等。
四、施工现场临时供水管道的布置
根据业主在施工场地内提供了的施工用水接驳点，拟选用6 60直径的供
水管铺设至现场内再进行临时用水管线的布设。
给水系统包括现场生活和消防用水。给水管道沿施工道路埋地铺设，由接驳点引到现场各用水点。给水管采用e 60的镀锌钢管铺设。
消防用水管道沿施工道路铺设，消防栓每隔30m-45m设置一个，配备相应的消防水管。
按有关要求报装和安装水表，管道布置及管道选型要以施工用水量计算为依据，合理进行选择。
1. 施工现场生活用水
现场生活用水量q3采用公式q3=P1N3K4/ (tx 8 x 36 )计算：
P1-施工现场高峰昼夜人数，取50人；
N3-施工现场生活用水定额，耗水量1L/人；
K4-施工现场生活用水不均衡系数，取1.2;
t—每天工作班数，取每天工作两班；
现场生活用水量 q3=50 X 1 X 1.4/ ( 2 x 8 x 36 ) =0.12L/s。
2. 生活区用水量计算
生活区生活用水量计算公式：
其中q4生活区生活用水量(L/s);
P2 ——生活区居住人数，取1人；
N4生活区昼夜全部生活用水定额，取值如下表;

K5 ——生活区生活用水不均匀系数，取2.；
生活区生活用水定额如下：

序号
用水名称
单位耗水量N1(L)
1
盥洗、饮用水
L/人25.0
2
食堂
L/人10.0
3
淋浴带大地
L/人50.0

4 洗衣房L/ （人斤）40.0
5 施工现场生活用水L/人20.0
6 生活区全部生活用水L/人80.0
经过计算得到 q4=1. x 225. x 2./ （ 24 x 36 ） =0.52L/S
3. 消防用水
消防用水量q5计算，本工程施工场地面积小于1ha，故q5取5L/s。
4. 施工现场总用水
施工现场总用水量Q计算，因q1+q2+q3<q5
d2=4Q/ nv 10=4 x 5/3.14 x 2 x 10=0.32
d一配水管直径（m）;
v—管网中水流速度（m/s ），取2m/s;
d=0.06m，选取管径为60mm。
主供水管采用①60的热镀锌钢管理地敷设，现场水源供水管可以满足施工、消防用水需要。
五、施工现场临时供电线路布置
1. 核算每个用电设备容量，匹配与三相符，单独的保护装置。开关、电缆电线，做到一机一闸一漏一箱的规定要求。
2. 配电箱配供电电路标识明确，箱上贴有电或字危险警告标识箱门封闭做法具有良好的防雨防潮性能，箱门上锁，钥匙由电箱门上所示姓名的专职电工持有，防止供错电、用错电、乱用电。
3. 现场电工分区交错巡视，发现用电人员违章用电予以及时制止并整改，防微杜渐，使现场能正确用电，安全用电。
4. 做好用电施工组织设计、技术交底，电气设备试检验凭单和调试记录，设立安全用电技术档案，并由项目机电工长保管管理。
5. 施工现场所用的电线应符合规范的铜芯电缆，电缆要用有保护层的
“yhz ”型橡胶电缆，严禁用花线、塑料铜芯线作拖板引线，以防漏电造成事故，电缆的用电端是接线箱，箱内安装漏电保护开关、闸刀、插座等。
6. 电源从业主单位指定的总电控制箱（一级点）接线，施工人员自工地各分层电用控制箱（二级点）的出端采用国家规范的铜芯电缆开始拉线做为施工临时拉线至各施工段或施工点作为三级点。
7. 临时电路设一级配电箱于各楼层，通过电缆线与原有主配电箱相连（设置一个总闸刀箱，楼层分闸刀箱）。
8. 施工过程中的临时用电以活动拖线盒进行机动性牵设，在一、二级配电箱及活动拖线盒上均应设置漏电保护器，实现三级保护，确保用电安全。
六、现场排水、排污系统布置
本工程排水分为卫生间排水、现场排水沟排水。现场的临时厕所排污经过三级化粪处理后排入市政管网。沿临时设施、建筑四周及施工道路设置排水明沟，并做好排水坡度，生活污水和施工污水经过沉淀处理，分别排入指定的排水后排入市政管线。外运车辆进行清洗，减少车辆带尘。排水沟要定期派人清掏，保持畅通，防止雨季高水位时发生雨水倒灌。降水排水由于水量大，采用埋地管道敷设，单独排放至各排放点。施工现场的各类排水必须经过处理，达标后排入城市排水管网。
七、消防点布设
各区、各辅助用房设消防器材专放位置，临时办公室、材料库、作业间等专门设置灭火器、砂箱。
在加工区、材料仓库堆场、配电设备处均应设置消防点，同时按每50布置一个的原则在各楼层设置多个消防点，消防点上除配备灭火器外，另可用铁桶存放砂子，布放大储水桶，备好消防桶、消防铁锹、消防钩放置在一旁，所有消防器材均漆上消防色，做好明确标语，严禁准挪作它用。
