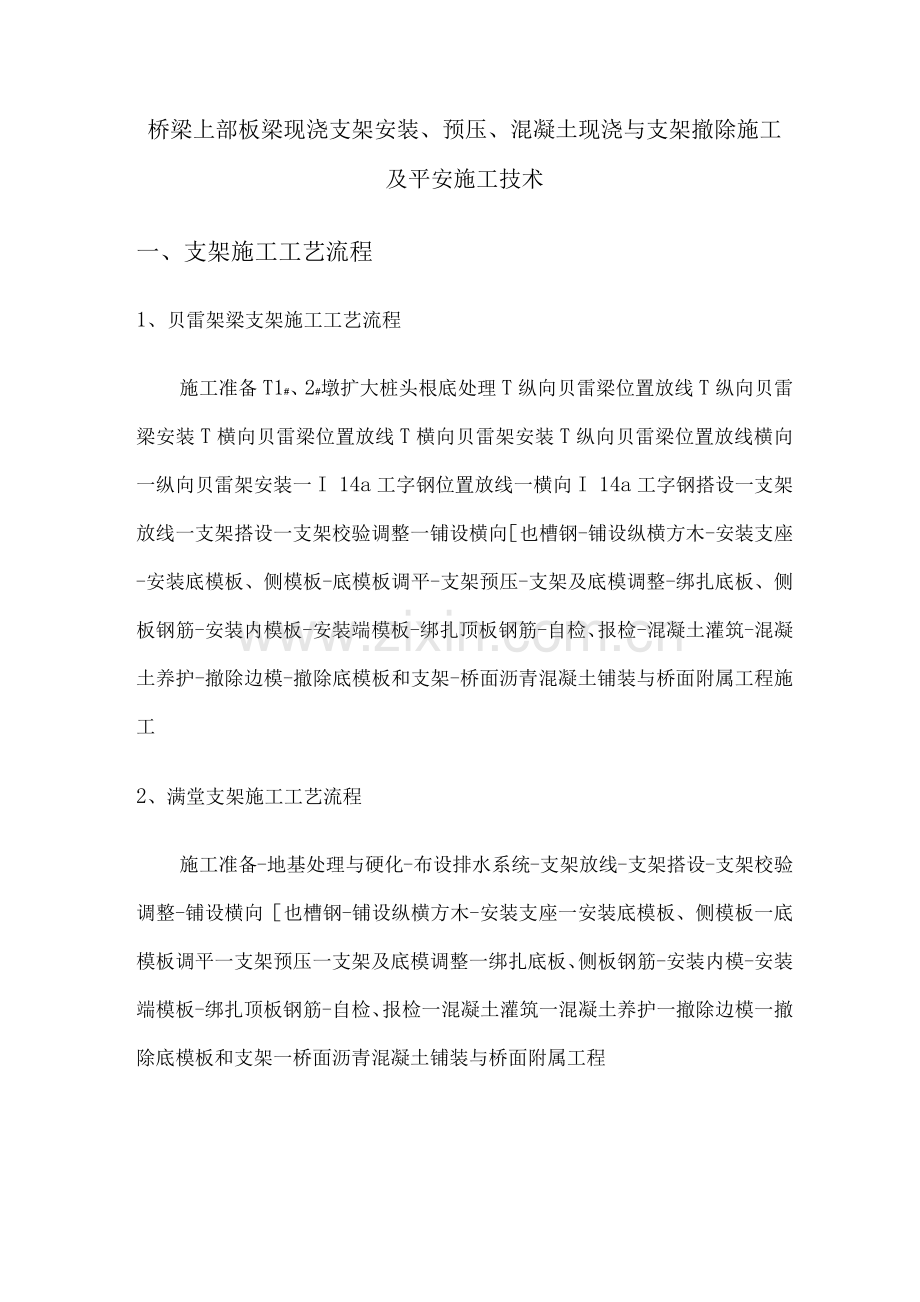

桥梁上部板梁现浇支架安装、预压、混凝土现浇与支架撤除施工及平安施工技术
一、支架施工工艺流程
1、贝雷架梁支架施工工艺流程
施工准备T1#、2#墩扩大桩头根底处理T纵向贝雷梁位置放线T纵向贝雷梁安装T横向贝雷梁位置放线T横向贝雷架安装T纵向贝雷梁位置放线横向一纵向贝雷架安装一I 14a工字钢位置放线一横向I 14a工字钢搭设一支架放线一支架搭设一支架校验调整一铺设横向［也槽钢-铺设纵横方木-安装支座-安装底模板、侧模板-底模板调平-支架预压-支架及底模调整-绑扎底板、侧板钢筋-安装内模板-安装端模板-绑扎顶板钢筋-自检、报检-混凝土灌筑-混凝土养护-撤除边模-撤除底模板和支架-桥面沥青混凝土铺装与桥面附属工程施工
2、满堂支架施工工艺流程
施工准备-地基处理与硬化-布设排水系统-支架放线-支架搭设-支架校验调整-铺设横向［也槽钢-铺设纵横方木-安装支座一安装底模板、侧模板一底模板调平一支架预压一支架及底模调整一绑扎底板、侧板钢筋-安装内模-安装端模板-绑扎顶板钢筋-自检、报检一混凝土灌筑一混凝土养护一撤除边模一撤除底模板和支架一桥面沥青混凝土铺装与桥面附属工程

二、支架搭设安装施工
1、支架根底施工
1〕桩顶扩大根底，在施工墩柱前，施工好扩大桩根底，检查扩大桩根底顶面高程，安装环形钢板〔也可以在施工完墩柱后安装〕再施工墩柱。在扩大桩根底顶面墩柱两侧襟边上安装2组纵向贝雷架，用横向杆连接加固。再安装横向贝雷架。
2〕地基根底：对搭设支架的地基进展加固处理，弧线段要先放样，确定范围。首先用碎石换填碾压密实，再做20cm厚5%水泥稳定土根底，确保地基承载力到达满布荷载的要求，使梁体混凝土浇筑后不产生沉降。同时做好地面的排水处理，周边设置排水沟。
2、支架搭设
支架构造的搭建要稳固，杆件连接牢靠。
〔1〕贝雷架的拼装
施工前先搭设组装平台，将标准构件拼装成整体后，用汽车吊提升至支墩顶，按设计位置就位。由于本桥为斜交桥，纵向贝雷架与横向贝雷架为斜交支承，安装时须根据斜度增加或调整贝雷架竖杆，其上贝雷架竖杆必须支承在下贝雷架竖杆上。贝雷梁全部吊装就位后，安装联系杆，使各片梁予以固定。然后沿梁横向铺设工字钢，工字钢两端挑出梁体外边缘各1m作为施工作业平台。

〔2〕碗扣式支架搭设
碗扣支架均采用外径N8mm标准杆件进展组装，每根立杆下端均设定型圆盘支座或木垫板，并按要求设置剪刀撑。立杆顶端安装可调式U形支托，在支托内安装横向槽钢，再安装纵向方木及楔木垫块。同时碗扣式支架通过钢管与贝雷梁支架连成一体，确保混合支架的强度和整体稳定性。
3、支架的堆载预压
支架搭设好后，铺设底模，进展预压加载试验，以检查支架的承载能力，减小和消除支架的非弹性变形和地基不均匀沉降，从而确保混凝土梁的浇筑质量。加载材料拟使用砂袋，试压的最大加载为梁板荷载的1.2倍。加载时按设计要求分级进展，每级持荷时间不少于10min。
加载顺序为从支座向跨中依次进展。满载后持荷时间不小于24h,分别量测各级荷载下支架的变形值。然后再逐级卸载，当支架的沉降量偏差较大时，要及时对支架进展调整，
4、支架施工满足以下要求
〔1〕支架要有足够的强度、刚度和稳定性的要求；
〔2〕要有简便可行的脱模措施；
〔3〕预压重量大于浇筑混凝土的重量；
〔4〕支架地基承载力必须满足要求，根底可采用明挖扩大根底、
钢管桩根底或钻孔桩根底。
〔5〕根据预压时支架产生的弹性和非弹性变形，设置预拱度。
〔6〕支架根底有完好的排水系统。
三、板梁混凝土现浇施工
采用二次浇注法。计算出前后二次浇注混凝土数量，指导支架的加载预压荷载，同时观察比较支架沉降与挠度变化情况。
1、模板安装
1、安装前检查：板面是否平整、光洁、有无凹凸变形及剩余粘浆，模板接处要去除干净；所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形，振动器支架及模板焊缝处是否有开裂破损，如有均要及时补焊、整修。
2、铺设底模：底模板安装标高=设计标高+支架的沉降量。沉降量的设置与调整，根据加载预压试验确定。
3、侧模安装：
侧模安装完后，用螺栓联接稳固，并上好全部拉杆。调整紧固件、检查整体模板的长、宽、高尺寸及不平整度等，并做好记录。不符合规定者，要及时调整。
4、内模安装：
内模采用大型胶合板芯模。内模安装完后，严格检查各部位尺寸是否正确、支架是否结实。

5、端模安装：
端模安装要做到位置准确，连接严密，侧模与底模接缝密贴且不漏浆。
6、安装模板时要注意预埋件的安装，严格按设计图纸施工，确保每孔梁上预埋件位置准确无误，无遗漏。
2、支座、支座板安装
1、安装支座前复测桥墩中心距离及支承垫石高程。
2、支座安装要保持与梁体垂直，支座上下板水平，不产生偏位。支座与梁底间密贴、无缝隙。
3、在模板安装前详细检查支座位置，纵、横向位置、平整度，同一支座板的四角高差，四个支座板相对高差均符合要求。
3、现浇板梁混凝土施工
1〕采用二次现浇法，第一次混凝土浇注高度：板梁顶板20cm以下，第二次浇注板梁顶板20cm。
2〕现浇梁施工必须保证保护层强度和布置密度，钢筋加工和安装要准确，顶面高程要严格控制。砼浇筑是要有低向高处进展，注意对称浇筑。在施工过程中派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进展。现浇梁的养护设备和设施必须事先准备妥当，制定详细的养护方案，确保梁体的砼质量。其它要求和施工方法与预制箱梁一样。

4、模板撤除
当梁体混凝土强度到达设计强度的50%,混凝土芯部与表层、箱内与箱外、表层温度与环境温度之差均不大于15C，且能保证构件棱角完整时方可撤除侧模、端模。气温急剧变化时不宜进展拆模作业。
〔1〕内模撤除：不撤除。
〔2〕侧模及端模撤除
拆模时，严禁重击或硬撬，防止造成模板局部变形或损坏混凝土棱角。
模板拆下后，要及时去除模板外表和接缝处的剩余灰浆并均匀涂刷隔离剂，与此同时还要清点和维修、保养、保管好模板零部件，如有缺损及时补齐，以备下次使用。并根据消耗情况酌情配备足够的储存量。
5、支架及底模的撤除时间
在梁体混凝土强度到达设计强度后，经过单位工程负责人、质量自检人员和监理工程师的检查验证，确认不再需要支架时，并由监理工程师批准确认，方可撤除支架和底模。
6、撤除顺序
1〕梁底模及支架卸载顺序，严格按照从梁体挠度最大处支架节点开场，逐步向两端卸落相邻节点，当到达一定卸落量后，支架方可脱落梁体。

2〕拆架程序应遵守由上而下，先搭后拆的原则，即先松顶托，使底梁板、翼缘板底模与梁体别离。拆架时一定要先拆箱梁翼板后底板或先外伸梁后主梁，并必须从跨中对称往两边拆。支架撤除宜分两阶段进展，先从跨中对称往两端松一次支架，再对称从跨中往两端拆，而且在整个拆架过程中必须有技术人员跟班指挥与检查，以防拆架产生过大的的瞬时荷载引起不应有的施工裂缝，多跨连续梁应同时从跨中对称拆架。
现浇支架安装与撤除的平安施工技术措施
一、施工平安本卷须知
1、拆架前，全面检查待拆支架，根据检查结果，拟订作业方案方案报请单位领导和监理工程师批准同意后，进展技术交底好后、作好施工准备后、才能施工。
2、撤除现场必须设戒备区域，*挂醒目的戒备标志。戒备区域内严禁非操作人员通行或在支架。
3、如遇强风、雨、雪等特殊气候，不应进展支架的撤除。夜间实施撤除作业，应具备良好的照明设备。
4、撤除支架前，班组成员要明确分工，统一指挥，操作过程中精力要集中，不得东*西望和开玩笑，工具不用时要放入工具袋内。
5、正确穿戴好个人防护用品，脚应穿软底鞋。撤除挑架等危险部位要挂平安带。
6、所有高处作业人员，应严格按高处作业规定执行和遵守平安纪律，撤除工艺要求。

7、撤除人员进入岗位以后，先进展检查，加固松动部位，去除步层内留的材料、物件及垃圾块。所有清理物应平安输送至地面，严禁高处抛掷。
8、架体撤除前，必须观察施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前撤除的尽量撤除掉。
9、拆架时应划分作业区，周围设绳绑围栏或竖立戒备标志，地面应设专人指挥，制止非作业人员进入。
10、撤除时要统一指挥，上下照应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
11、所有模板、步板撤除，应自外向里竖立、搬运，防止自里
向外翻起后，板面垃圾物件直接从高处坠落伤人。
12、在拆架时，不得中途换人，如必须换人时，应将撤除情况交代清楚前方可离开。
13、每天拆架下班时，不应留下隐患部位。
14、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
15、所有杆件和扣件在撤除时应别离，不准在杆件上附着扣件或两杆连着送到地面。
16、所有的脚手板应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
17、拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎结实，双点起吊，严禁从离空抛掷。

、高空作业平安措施
1、传递杆件及其他材料、工具等需在上方作业人员抓紧抓牢并明确告知后，下方人员方可松手以防失落，严禁抛摔杆件。
2、作业人员所使用的小型工具应挂绳，以防脱手坠落。作业人员应随身配戴工具袋，用于零小器件的收用，严禁抛递和随手抛掷任何材料、器具和物品。
3、凡患有不宜从事高空作业疾病的人如患有恐高症、颠病、心脏病史的等），一律制止上架作业。参加高空作业的人员班前严禁饮酒。所有进入施工现场的人员必须配戴平安帽，高空临空作业人员配置平安带。组架人员服装衣扣需全部扣好，应防止穿宽松肥大的服装，严禁赤脚和穿拖鞋。高温天气要做好避暑工作。作业人员如有身体不适应立即下架。
4、传递和安装杆件时，要尽量创造平安的作业条件，在操作时要站稳把牢，谨防失衡。作业人员应全神贯注，并适时下架休息，防止发生疲劳作业。需要多人配合的操作作业绝不允许一人冒险作业，多人配合作业时需相互照应，协调一致。
5、不得在支架上堆放过多材料、工具，防止拥挤作业。
6、撤除杆件时，要相互告知，协调作业，已松开连接的杆件要及时撤除移走，防止发生误扶误靠。
7、夜间高空作业施工要有足够的照明设备。五级以上大风应停顿高空作业和吊装作业。
三、汽车起重机施工本卷须知1、起重吊装的指挥人员
.
必须持证上岗，作业时应与操作人员密切配合，执行规定的指挥信号。操作人员应按照指挥人员的信号进展作业，当信号不清或错误时，操作人员可拒绝执行。
2、起重机行工作的场地应保持平坦坚实，并应与沟渠、基坑保持平安距离。
3、作业前，应全部伸出支腿，并在撑脚板下垫方木。支腿有定位销的必须插上，义盘为弹性悬挂的起重机，放支腿前应先收紧稳定器。
4、作业中严禁扳动支腿操纵阀。调整支腿必须在无载荷时进展，并将起重臂转至正前或正前方可再行调整。应根据所吊重物的重量和提升高度，调整起重臂长度和仰角，并应估计吊索和重物本身的高度，留出适当的空间。
5、汽车式起重机起吊作业时，汽车驾驶室内不得有人，重物不得超越驾驶室上方且不得在车的前方起吊。
6、重物在空中需要较长时间停留时，应将起升卷筒制动锁住，操作人员不得离开操纵室。
7、起重机作业时，起重臂和重物下方严禁有人停留、工作或通过。重物吊运时，严禁从人上方通过。严禁用起重机载运人员。
8、严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应采取措施将重物降落到平安地方，并关闭发动机或切断电源后进展检修，在突然停电时，应立即把所有的控制器拨到零位，断开电源总开关，并采取措施使重物降到地面。

9、在露天有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停顿起吊装作业。雨雪过后作业前，应先试吊，确认制动器灵敏可靠前方可进展作业。
四、应急预案
〔一〕目的和依据
为有效、及时的抢救事故致伤病员，防止事故的扩大和减少经济损失，根据"平安生产法”和有关法律、法规，制定本工程部应急救援预案。
〔二〕高空坠落、物体打击应急救援预案
1、现场职工发现发生高空坠落、物体打击事故，应就地进展抢救及呼救，并立即通知工程经理或工地负责人。工程负责人知晓发生事故后，应立即通知应急救援组织进展抢救，并指示各班组立即停顿作业。
2、立即拨打120救护中心与医院取得联系，并详细说明事故地点、严重程度、本部门的联系，并派人到路接应。
3、施工人员从高处坠落，现场挽救不可盲目，不然会导致伤情恶化，甚至危及生命。应首先观察其神智是否清醒，并观察伤员桌底的情况及伤势，做到心中有数。
4、伤员如昏迷，但心跳和呼吸存在，应立即将伤员的头偏向一侧，防止舌根后到，影响呼吸。
.
5、将伤员中可能脱落的牙齿和积血去除，以免误入气管，引起窒息。
6、对于无心跳和呼吸的伤员应立即进展人工呼吸和胸外心、脏按摩。
7、待伤员心跳、呼吸好转后，将伤员平卧在平板上，以及送往医院抢救。
8、如发现伤员耳朵、鼻子出血，可能有脑颅损伤，千万不可以手帕、棉布或纱布取出堵塞，以免造成颅内压力增加和细菌感染。
9、如外伤出血，应立即用清洁布块压迫伤止血，压迫无效时，可用布鞋带或橡皮带等在出血的肢体进入处捆绑，上肢出血扎在臂上1/2处，下肢出血结扎在大腿上2/3处，到不出血即可。注意每个25—40分钟放松一次，每次放松0.5- 1分钟。
10、伤员如腰背部或下肢先着地，下肢有可能骨折，应将两上肢固定在一起，并应超过骨折的上下关节；上肢如果骨折，应将上肢挪到胸前，并固定在躯干上，如果疑心、脊柱骨折，搬动时千万注意要保持躯体平伸拉，不能让躯体扭曲，然后由3人同时将伤员平托起。
11、托脊背、一人托臀部，一人托下肢，平稳运送，以防骨折部位布稳定，加重伤情。
12、腹部如有开放性伤，应用清洁布或毛巾等覆盖伤，不可将脱出原物返还，以免感染。
13、抢救伤员时，无论哪种情况，都应减少途中颠簸，也不得翻动伤员。

〔三〕机械伤害应急救援预案
1、发生机械伤害后，在医护人员没有带来之前，应检查受伤者的伤势，心、跳及呼吸情况，视不同情况采取不同的急救措施。
2、对被机械伤害的伤员，应迅速小心、的使伤员脱离伤源，必要时，拆卸机器，移出受伤的肢体。
3、对发生休克的伤员，应首先进展抢救。遇有呼吸、心跳停顿者，可采取人工呼吸呼吸或胸外心脏挤压法，使其恢复正常。
4、对骨折的伤员，应利用木板、竹片和绳布等捆绑骨折处的上下关节，固定骨折部位；也可将其上肢固定在身侧，下肢与下肢缚在一起。
5、对伤出血的伤员，应立即以头低脚搞得姿势躺卧，使用消毒纱布或清洁织物覆盖伤上，用绷带较紧的包扎，以压迫止血，或选择弹性较好的橡皮管、橡皮带或三角巾、毛巾、带状布巾等。对上肢出血者，捆绑在其上臂上1/2处，对下肢出血者，捆绑在其腿上2/3处，并每隔25-40分钟放松一次，每次放松0.5-1分钟。
6、对剧痛难忍者，应让其服用止痛剂和镇定剂。采取上述急救措施之后，要根据病情轻重，及时把伤员送到医院治疗。在转送医院的途中，应尽早减少颠簸，并密切注意伤员的呼吸、脉搏及伤等的情况。
〔四〕应急救援程序
1、发生轻伤以上事故后，现场平安负责人必须立即报告，同时
组织自救，采取一切措施防止事故的扩大和蔓延。
2、工程部接到报告后，迅速通知各相关人员参加现场救援，以尽可能缩小事故影响及损失围原则。同时在整个抢救过程中，负责现场通讯和对外联系。
3、工程部根据事故性质及趋势，向有关部门汇报，寻求社会紧急救援。
4、应急救援人员到达现场后，首先查明现场有无伤亡人员，并以最快速度将他们救离现场，交由急救中心、的医务人员或急送医院救治。
5、积极配合政府的事故调查工作，开展事故调查处理和蔼后工作。
6、成立事故调查组，查清事故原因，按“四不放过 原则及有关处理规定，对事故有关人员进展必要的处理。
7、事故处理完毕后，工程部应当组织力量进展抢修，及早恢复施工，减少损失。
〔五〕应急救援指挥机构、职责
1、工程部应急救援指挥机构的平安管理小组：
工程部平安管理领导小组职责：
〔1〕负责“预案 的制定、修订。
〔2〕建立应急救援队伍，并开展专业培训和演练。
〔3〕配备应急救援所需的各种物资、装备。

〔4〕检查、催促、落实事故的预防措施和应急救援的各项准备工作。
〔5〕发生事故，根据事故的发生情况，按照应急救援预案组织现场应急救援。
〔6〕组织有关力量，全力支持现场抢救。
〔7〕必要时组织疏散周围人员，尽可能控制和减少人员伤亡及财产损失。
〔8〕向上级有关部门报告事故情况，配合有关部门组织事故调查处理，做好善后工作，总结应急救援工作经历教训。
〔9〕应急救援队伍职责：
按平安管理领导小组的指令，担负现场应急救援任务。
〔六〕救援通讯
公安局：110
消防队：119
急救中心：120
〔七〕其他有关事项
为能在事故发生后，迅速准确、有条不紊的处理事故，尽可能减少事故造成的损失，平时必须落实应急救援的各项准备工作，做到组织落实、教育落实、制度落实、训练有素。具体要求如下：
1、按应急救援预案要求，组织应急救援队伍。

2、应急救援队伍每半年要组织不少于一次的演习。
3、平安管理领导小组负责对下属施工人员进展经常性平安教育，以强化平安意识、提高技术知识和自救能力。
4、工程部每季度组织一次应急救援队伍负责人会议，研究应急救援工作。
5、工程部下属工区每月进展一次平安生产大检查，把检查应急救援工作落实情况作为一项重要内容。
6、工程部每年年底对应急救援工作的开展情况进展一次总结评比，对落实好的给予表彰奖励。
