基坑降水围护土方施工方案.docx

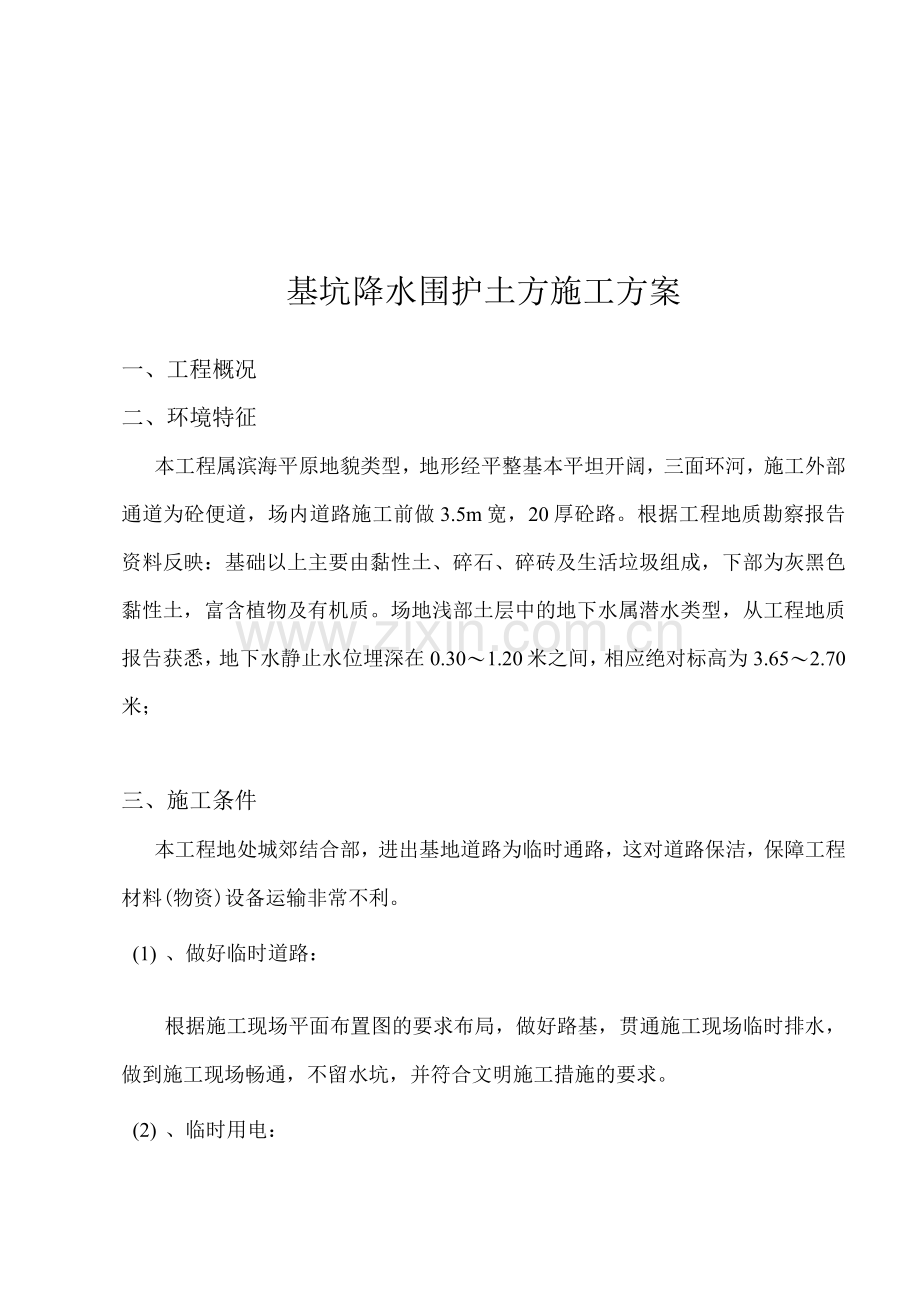

基坑降水围护土方施工方案
一、工程概况
二、环境特征
本工程属滨海平原地貌类型，地形经平整基本平坦开阔，三面环河，施工外部通道为砼便道，场内道路施工前做3.5m宽，20厚砼路。根据工程地质勘察报告资料反映：基础以上主要由黏性土、碎石、碎砖及生活垃圾组成，下部为灰黑色黏性土，富含植物及有机质。场地浅部土层中的地下水属潜水类型，从工程地质报告获悉，地下水静止水位埋深在0.30〜1.20米之间，相应绝对标高为3.65〜2.70米；
三、施工条件
本工程地处城郊结合部，进出基地道路为临时通路，这对道路保洁，保障工程材料(物资)设备运输非常不利。
(1) 、做好临时道路：
根据施工现场平面布置图的要求布局，做好路基，贯通施工现场临时排水，做到施工现场畅通，不留水坑，并符合文明施工措施的要求。
(2) 、临时用电：

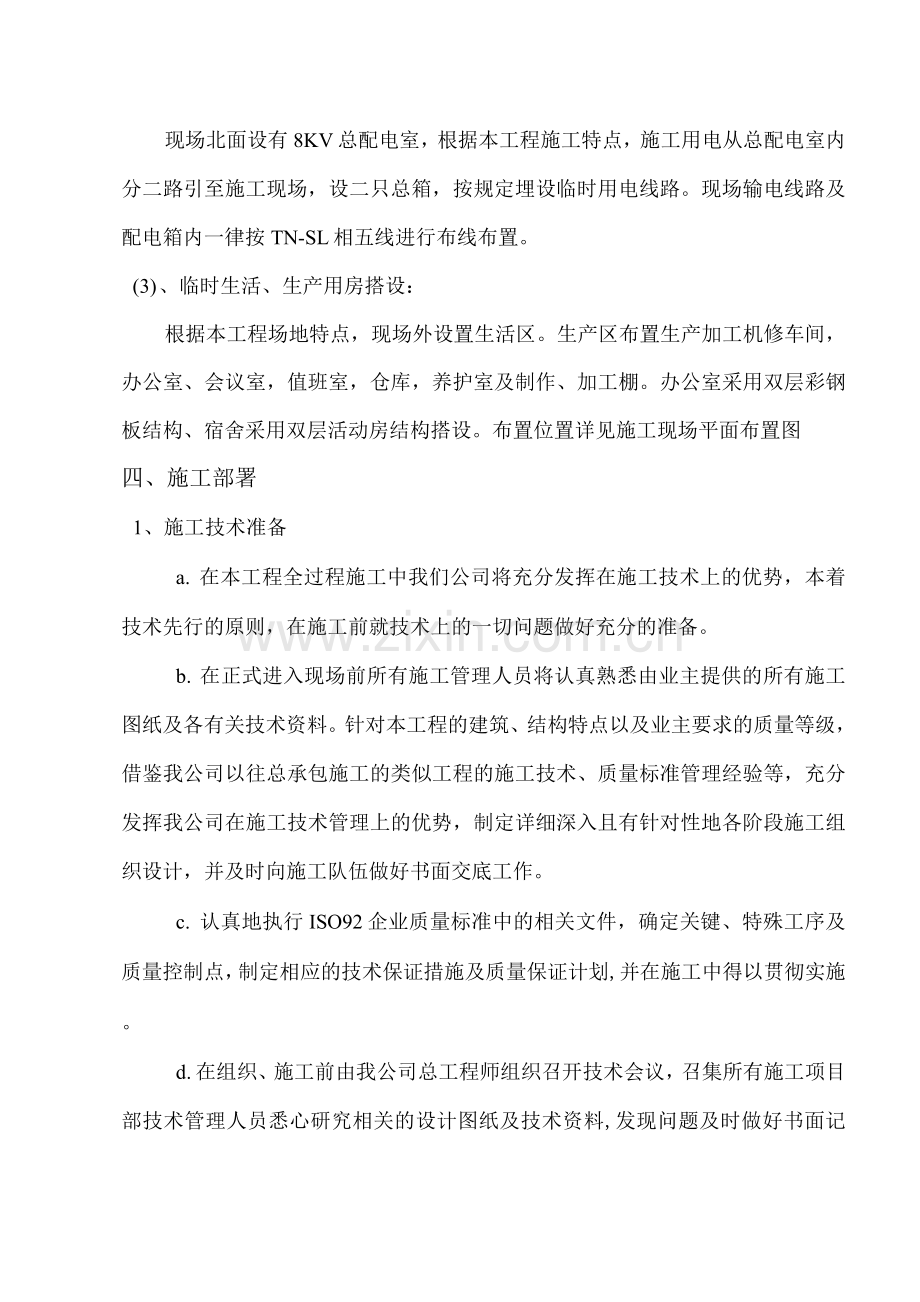

现场北面设有8KV总配电室，根据本工程施工特点，施工用电从总配电室内分二路引至施工现场，设二只总箱，按规定埋设临时用电线路。现场输电线路及配电箱内一律按TN-SL相五线进行布线布置。
(3) 、临时生活、生产用房搭设：
根据本工程场地特点，现场外设置生活区。生产区布置生产加工机修车间，办公室、会议室，值班室，仓库，养护室及制作、加工棚。办公室采用双层彩钢板结构、宿舍采用双层活动房结构搭设。布置位置详见施工现场平面布置图
四、施工部署
1、施工技术准备
a. 在本工程全过程施工中我们公司将充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就技术上的一切问题做好充分的准备。
b. 在正式进入现场前所有施工管理人员将认真熟悉由业主提供的所有施工图纸及各有关技术资料。针对本工程的建筑、结构特点以及业主要求的质量等级，借鉴我公司以往总承包施工的类似工程的施工技术、质量标准管理经验等，充分发挥我公司在施工技术管理上的优势，制定详细深入且有针对性地各阶段施工组织设计，并及时向施工队伍做好书面交底工作。
c. 认真地执行ISO92企业质量标准中的相关文件，确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计划,并在施工中得以贯彻实施。
d. 在组织、施工前由我公司总工程师组织召开技术会议，召集所有施工项目部技术管理人员悉心研究相关的设计图纸及技术资料,发现问题及时做好书面记录，并向业主及监理工程师汇报，需更正处要经各方签字认可。
2、施工人员准备
a. 根据本工程实际情况，我公司将组成一套精干、技术素质高和经验丰富的项目管理班子，并保证班子的所有人员均持有岗位证书,特别是本工程项目经理，我们将选派具有相应职称和项目经理资质,并担任过多个重点工程的项目经理郑伟良同志担任，努力使管理机构的设置知识化、专业化，满足本工程项目的各项要求。
b. 选派曾创白玉兰”的项目部中优秀管理人员组成本工程项目部。为了更好地掌握高层施工方法，于近阶段组织了管理人员参加各类培训：项目施工员余银奇、参加了由市建委组织的高层建筑基坑支护结构施工讲座培训，技术员沈永江、质量员严中富参加了市建筑集体协会组织的创白玉兰”浦江江杯”优质建设工程奖质量讲座。已为承建本工程做好了技术人员准备。
c. 在劳务队伍的选择上，挑选施工经验丰富、吃苦耐劳、有一定数量技师且有创优经验的优秀专业施工队伍参加本工程施工，各特殊及技术工种均保证持有上海市劳动局及上海市建委统一考核颁发的操作作业证书。 根据本工程的工期及质量要求，木工240人，划分成4个班组，分别负责八个单体的模板工程；钢筋工180人负责钢筋加工及绑扎；砼班160人负责整个工程的砼浇捣；架工20人负责跑道及“四五临边”的安全防护设施搭设，安装工40人，少数工种20人，负责施工机械操作、指挥、维修及施工临时用水电的安装和预埋件的加工等。
3、施工物资准备
3. 本工程施工用常规物资，如搭建临设的用料、临时办公桌、办公椅，各类施工工具，测量定位仪器、消防器材等，均提前十天进场，并合理分类堆放，派专人看护。
^施工用建筑材料视施工阶段进展情况计划材料进场时间，均保证提前进场。
c. 对于构成工程实体的建筑材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，且经过业主及监理工程师的审核、确认，所有进场物资将预先设定场地分类别堆放，并做好标识及产品保护工作。
d. 对于由业主供货的材料物资，我们将根据工程进展的实际情况事先编制施工需用量计划，经业主及监理工程师审核及批准，同时在管理中派专人负责安排甲供料各有关事宜，如收料登记，指定场地堆放、材料复测等。
4、施工机具准备
a. 根据本工程总体施工部署并结合单项施工顺序，拟定施工机械进场计划，按计划要求安排精良的机械设备进场，进行保养和调试。
b. 对于小型施工机械设备，则根据工程各施工阶段施工进度实
际需要进行经济、合理地配置，有计划地组织进场。
^所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。
5、各项管理目标：
本着让业主满意和放心，我项目部将项目工程管理中的施工进度、施工质量、安全生产、文明施工的各项工作将严格控制，积极协调管理并落实各项施工方案和技术措施，并愿以积极工作姿态与业主监理、设计、政府行业管理单位共同搞好本项目工程。
5.1工期：
本基地基础部分施工以地下室为主，计划总体流程：
叫『# |「# 2# 3# 4#7#8# 地下车库
A. 9#5#1#2# 3#房计划于24年12月20日基坑挖土至25年3
月底前完成地下室结构部分，合计54天工期（不包括春节假期挖土日期：以总监同意挖土令为准）。
B. 4#7#8#房：计划从25年3月初基坑挖土到25年4月下旬地
下室结构部分结束，合计不少于56天（挖土日期：以总监同意挖土令为准）
C. 地下车库：计划从25年9月中旬基坑开挖到25年12月下旬地下室结构部分结束，合计不少于90天（挖土日期：以总监同意挖土令为准）。
5.2质量：
本基地工程根据施工总承包合同及公司创优目标总计划实施。
2#房工程必须创出区优质结构，3#房工程争创出市优质结构，其余号房及地下车库争创区优质结构，若有变更，以变更为准。为此基础工程施工工程质量确保一次验收1%合格，无渗漏工程。
5.3安全：
由重大伤亡事故控制为“零”。
么杜绝死亡、火灾、中毒、管线、交通、坍塌等事故发生。
③年事故负伤频率控制在1.5%。以内。
©安全检查达（（JGJ5M9标））。
③创市级标化工地。
©争创市级文明工地。
S安保体系外审通过。
为此，基础工程施工必须消灭重伤及死亡事故。做到“建筑工程安全，施工人员安全，施工区域内外无投诉”，地下部分施工安全评估确保优良等级。
5.4进度：
本基地地下室施工主要原则：加快1#2#3#5#9#房的地下室施工进度，有利于地下车库胜利开工。在确保质量、安全的前提下，充分利用施工空间，全面实行计划管理、过程监视调整，确保工序关键部位节点施工时间，合理计划年、季、月、周、日施工作业计划，不断完善日、周、月计划，以促进生产安全，质量保证。
5.5环境：
文明施工、美化环境、努力减少施工噪声，无各方投诉。
五、项目部组织管理体系

项目经理：王尧甫郑伟良

水电工程师：陈琪
土建工程师：沈永江

施工员余银奇
测量员沈卫标
取样员张江
预算员任伟尧
资料员张江

各工种施工班长:
六、项目部安全生产管理网络:
项目经理:王尧甫、郑伟良

安装工程师：陈琪
土建工程师：沈永江

施工协管员：各工种班长
七、施工总体设想
1、工程施工总体布局
我公司在确保本工程质量优良的前提下，加快施工进度，使本工程早日建成投入使用。我们将在工程全过程施工中服务业主，充分依靠和运用我公司多年来在类似建筑工程施工中积累的成功经验运用到本工程施工中，用合理、优化且符合文明施工要求的施工组织设计；在施工管理中充分发挥广大工程技术和施工管理人员的聪明才智与积极性，以领先的技术为龙头，建立完善的质量体系，全面贯彻本企业质量运行标准，齐心、协力完成本工程的建设任务。
本工程基础为一层地下室，挖深3.7M左右，按1:1放坡，先挖9#5#1#房，然后挖2#3#房，再挖4#7#8#房，独立地下车库决定在小高层结构封顶拆架后开始土方开挖。
基坑开挖前15天开始井点降水。
墙板在离底板面350处留水平施工缝，设4*4钢板止水带，下部与底板一次浇捣；上部与顶板一次浇捣。并按设计要求留后胶带。
2. 施工测量
a项施工测量内容
施工测量的内容主要有工程定位、场区控制标高、基准点引测、建筑物标高测量和建筑物垂直度及沉降测量。
(1) 测量依据：根据工程建筑物按设计要求测设到地面上，并用各种标志表示在现场上。
(2) 测量作用：通过测量工作的定位、放线，将建筑物的平面位置
严加保护直至竣工验收。在引测过程中应往返引测，并经建设单位、设计单位复核认可。
八、施工方案
（一）、井点降水
降水目的之一：本工程建筑场地空旷，经正常的地层沉积地段验算是能够保证土坡稳定的，采取无支护的放坡开挖方式，然而为了保证开挖后的边坡稳定，因此必须对上部土层采取有效的降水措施。
降水目的之二：为了保证基坑挖土顺利进行，改善挖土条件和有效地保护基底土不被破坏性挠动，预防地下水涌入基坑和较严重的流砂阻碍；同时为混凝土垫层施工、基础梁（底板）的保质保量完成创造良好条件。
工艺确定：考虑到本工程各个单体基坑均较浅，为3.9米，（集水井、电梯井等局部最大加深处达4.8米），根据上海地区土层分布的特性，结合本工程勘察报告提供的数据等，本公司决定采用工艺较为成熟、简单，效果又比较好的一级轻型井点法对本工程实施降水。
（事实上由我公司施工的南块轻型井点降水效果的成功已是较好的佐证）。
1、施工流程：
测放井点轴线灰线——挖井点沟槽——> 设置泵位、集水 ——>总管
井点管定位冲孔沉井点管 ——灌填砂石滤水层 ——井
点管与集水总管连接泵、管连接安装试抽观察
正常抽水
观测记录降水深度及效果 ——^拔管、撤泵。
2、准备工作：
目前施工用水电接入到现场，办公及住宿用房已解决。我们的降水设备及人力资源已就绪，已编制了较详细的施工方案，接到通知随时即可进场施工。
3、施工部署：
3.1、总体布置（布管见平面图附图一）
本工程各单体外轮廓均为狭长形，短边方向（南北向）宽度在15〜18米左右，考虑到挖土过程中正常降水，因此决定各单体井点管均沿基坑上边线环形布置（以基坑较深的5#棱为外 平面布置见附图二）。为便于挖土车辆进出，出土方向的井点管和总管拆除。
3.2、井点管、集水总管的设置
整个轻型井点系统由井点管（含滤管）、连接管、集水总管和抽水设备组成。
1
、井点管（含铝管）：本工程所采用的井点管为钢管，长度6米,管内直径d = 42毫米。管底部为滤管，长度l = 0.8米，管壁上钻有直径12毫米的孔呈梅花形布置，为防止滤孔淤塞，管壁外包两层市购塑料密目滤网（孔隙率8〜10孔/厘米），网外围用8#铁丝螺旋形缠绕保护，管底用木塞封堵（以便拆除清淤）。
2、、连接管、集水总管：连接管采用塑料透明管制成，直径同井点管，集水总管采用直径75毫米的硬质塑料管（PVC管），每隔1.2〜1.4米留设变径三通，以便与连接管连接。为了充分利用泵的抽水能力，集水总管安装尽量接近地下水位线，并沿抽水水流方向留0.25〜0.5%的上仰坡度（以利于排出空气），在确定井点管数量时,基坑四角部位适当加密。
井点管距离基坑边坡边0.5米，以防止局部发生漏气，井点管间距在0.8〜1.6米之间，本工程控制在1.2〜1.4米左右（该尺寸为上海地区施工经验而定，间距验算见本方案第四节）。井点管的设置剖面图如下：
7 -10 W

井点管高程布置示意图
根据降水深度要求，我们所选择的井点管的长度为6.0米，其周边降水深度一般达到6.0〜7. 0米。在电梯井、积水坑等加深部位的外围附近埋设地井点管相应拉长加深，加深长度根据各单体具体确定。井点管的高程设置公式：H>H1 + h + IL（m）,验算见第四节。
3.3、抽水设备、冲压设备的选择
由于本工程采取的是一级井点降水，因此每套轻型井点抽水设备只需配置一台真空泵，而无需配备离心泵。真空泵根据所需要的总管长度、井点管根数及降水深度而定，水泵流量主要根据井点系统涌水量确定，我们将在本方案第四节通过计算来查查阅《高层施工守则》的第142页抽水设备表确定水泵的选型。
根据工程量，先考虑使用两把3BL-9型导管式冲枪实施成孔，若工程进度需要，我们将随时增派设备。
3.4、井点管的埋设
轻型井点管的施工分四个步骤：准备工作、井点系统的埋设、使用阶段和拔除阶段。
准备工作包括井点设备、动力、水源及必要的材料准备、排水沟的开挖、附近设施的沉降观测（由建设单位实施）。埋管前用一台210型挖机沿预先撒好的灰线挖出一条1.2米宽、1.0米深的沟槽。沟槽内放置0.4米左右深的水（此部分水为冲孔使用，在冲孔完毕后及时用潜水泵抽离基坑边，减少明水）。
井点系统的埋设：先排放总管，再埋设井点管，用弯联管将井点管与总管连接，然后安装抽水设备。水冲法井点管埋设的步骤：
1、、冲孔时，将冲枪（管）垂直插在井点位置上，然后开动高压
管或拔除重新埋设。
3、、为检测通过降水后的水位深度情况，在各单体中部设置两个简易的观测井，观测井的设置基本同井点管，只是去除了端部滤管,使用测绳测量水位的深度。另外，随时观察真空泵上的真空压力表的压力，也是观察降水效果较为方便而又实用的方法，一般压力值达到7Mpa时即视为降水效果已满足要求。现场计量员将每天观测的降水情况记录以书面形式及时上报给监理和业主。
4、、当完成了 0.0板（顶板）的结构施工后，我们将立即安排井点管的拔除和设备的转移。在挖土机等机械空闲的情况下，我们计划采取机械拔除的方法，以便提高效率，加快周转速度，为后开工的单体早些实施降水提供方便。另一个办法即用倒链人工拔除，拔除后的孔洞随即用砂或土回填掉。
3.6、施工总体顺序（初步确定施工顺序，具体安排根据实际情况）
一般每套真空泵管辖的总管长度在60〜90米之间，考虑到江桥镇地区的黏性土渗透系数小的特性，为保证降水效果和使得建设各方的满意，这样根据每个单体建筑的周长来划分，每栋房子必须配齐四套降水设备，所以我们将总共安排32套设备进场。
4、景点降水安全、文明施工措施
4.1、施工人员必须严格遵守安全施工规程，执行安全生产责任制，遵守工地安全生产六大纪律，坚守岗位，不擅自离岗，认真操作，加强防范，发现安全隐患及时汇报处理。
4.2、签订好安全协议，进场伊始即对施工人员进行安全三级教育，实行标准化作业，杜绝违章、野蛮施工。
4.3、进入施工现场必须佩戴安全帽，电工必须持证上岗，水下冲管操作人员必须穿防水、绝缘胶裤。
4.4、施工配电箱前必须设漏电保护开关，注意防水防潮，及时检测灵敏度，输出线敷设在安全位置，一旦发现裸电露线及时处理。
4.5、进场设备整齐堆放，保持水泵等设备完好、整洁。
4.6、抽出水应有组织地经两极沉淀后排放。控制好扬尘和施工噪声等。
（二）、土方工程：
2.1根据经基础实际情况及文明工地施工要求，土方工程挖出土方全部外运，填土场外运回。
2.2挖土深度除电梯井、集水井、连通加深部位外，1#2#3#4#房挖土净深度不少于4.05米。5#7#8#9#房自然地坪标高- 0.75米，挖土净深不少于4.10米。
2.3挖土流程根据施工现场出入，1#2#、5#、7#房及地下车库为由东向西开挖，3#、4#8#9#房宜由西向东开挖。土方开挖采用先基坑边二侧向中间往后一次到底开挖方法。重点先抢1#5#、9#再2#3#房地下室结构，紧接着开挖4#7#、8#房，最后挖地下车库。
2.4土方开挖，分层、分块、对称、平衡、限时开挖的要求进行。
2.5土方开挖时，距设计标高20cm时，严禁再用反铲挖掘机挖土作业，改用人工将剩余20cm 土体挖除，同时将工程桩凿至设计要求之标高，并及时浇注混凝土垫层，为严格控制坑底回弹，垫层和人工挖土密切配合，完成一块，浇注一块，尽可以缩短坑底露时间。
2.6在整个基坑开挖过程中，对周边环境，特别是场内施工马路进行全过程，全方位的施工监测。（水平控制点，离基坑边2.0M每隔20M设一点，同一基坑边的监测点与轴线平行）。同时根据监测数据,认真分析，合理安排挖土的顺序。
2.7在基坑开挖前15天，进行预降水，同时在每层土体开挖时，应确保地下水位下降至开挖面以下0.5m,确保顺利开挖。
2.8基坑开挖前，对土方开挖、运输进行详细的技术交底，使以上施工人员思想上重视，组织上落实，措施上到位，资料上及时，并严格按设计、监理、业主的各项要求去做，确保基坑开挖过程中的绝对安全。
2.9基坑开挖必须按照对称、平衡、限时开挖。
挖土至设计标高以上20cm,严禁反铲挖掘机作业，改用人工挖土。修正到设计标高，并及时浇注垫层混凝土，完成一块、浇一块。地梁下翻部分及时砌筑砖胎膜再浇捣垫层，基坑内地胎膜采用120厚，15厚1： 3水泥砂浆抹光，外围砖胎膜砌筑完后边坡底及时回填，并设碎石盲沟，利用坡道集水井集中抽水。
2.10施工中贯彻信息化施工，及时汇总各项监测数据及降水运行记录，研究、分析将基坑围护变形减少到最低限度，即设计、规范、施工规程所要求的范围内，确保基坑安全。
2.11 土方外运车在装土时，停靠在基坑内，减少因重车对路面的
影响。
2.12土方开挖时，基坑设集水井，及时疏干基坑表面积水。
土方开挖机械表
序号
名称
规格
数量
备注
1
反铲挖掘机
1m 3
2台

2
出土机
10 m3
8辆
自卸
3
路基钢板
2 x6m
6块

2.13 土方边坡坍塌的预防措施
A. 根据土的种类、物理力学性质确定适当的边坡坡度。根据上海地区土的物理性质，本工程基坑坡度定为1:1。
B. 做好地面排水措施，坡顶设2*3盲沟排水至集水坑，经沉淀由场内排水系统排入河道，避免在影响边坡稳定的范围内积水，造成边坡塌方。当基坑开挖范围内有地下水时，应采取降、排水措施，将水位降至基底以下0.5~1.0m方可开挖，并持续到回填完毕。
C. 在坡顶上堆载材料时，距坡边缘的距离不得少于3m,以保证边坡的稳定。
D. 土方开挖应自上而下分段分层、依次进行，随时作成一定的坡势,以利泄水，避免先挖坡脚，造成坡体失稳。我项目部应做好挖土期间标高引测及场内外车辆协调，环境保护等综合管理工作。根据现场实际施工情况，土方须全部外运。回填土场外回运。E、离河浜较近的基坑及河道边坡必要时采用木桩护坡，打入基底下1.5M以上，间距不大于3,场外设集水井抽水，以减小水压力。
2.14边坡坍方加固措施
(1)、打木桩，将木桩打入坑底下面一定深度内，减少动水压力；
1
2)、基坑外钻孔抽水，在基坑外钻孔，深度超过基底标高，用抽水
泵或潜水泵抽水，以改变地下水渗流方向和降低地下水位
(3) 、放缓边坡，挖除松散土方，采用砂浆抹面护坡。保持排水通畅。
2.15挖土平面布置
根据施工现场布置及环保要求，出土主要出入设在北侧，计划土方开挖完成小高层每栋需5天。结合现场创文明标化工地，势必会对我司土方施工管理带来一定的难度。挖土剖面图详见附图。
2.16挖土注意事项
由为了确保能在有限时间内完成土方施工，办理好夜间施工环保手续，为抢进度，夜间也必须出土。
么机械设备及其它辅助设施
1.0 m3挖掘机2台，出土车8辆。
6块路基板，绍对讲机，冲洗设备2套。
③按业主意见挖出来土方
放在场外北，，土方施工时做好安民告示与环保、市容等部门沟通好,保证出土量，及出土正常进行。
由应急措施：现场配备修理车1辆，并配备机修工数名，常备一台1m3挖机，以应付突发事件。
③保洁工作：2个出各派4名保洁工清扫。
⑥本工程基坑井点降水满足设计要求后，开始进行土方开挖。土方开挖采用基坑大开挖方法。由于基坑内有桩基，挖土时必须注意保护桩身工程质量，严禁机械碰撞预留留土层，用人工修整。
S在开挖过程中及时验槽，缩短基坑暴露时间，基础垫层砼要及时跟上，做到第一时间浇捣。
^应急措：：
为保证已开挖部分基坑安全，基坑不浸水，基坑护坡排水工作将是十分重要。同时，挖土后在坑内设盲沟、集水井排水，设置时尽量避免沿基坑底边布置，利用电梯井加深部分作为集水井。
a开挖时由专人观测挖土深度，每次观测后及时将结果先自检后互检最向甲方和监理代表说明。
也对基坑井点降水设备挖土时必须尽最大力量保护、保留，根据基底实际情况，必要时补打井点，确保降水到电梯井基坑土底下0.5m以下。
U照明用电：
为确保工程昼夜施工，满足夜间照明需要，在不影响施工用电安全的前提下，在基坑四角设置一定高度的照明设备。在施工中使用的电动工具必须符合国家标准，必须有额定漏电电流不大于6mA,动作时间不大于0.1s的漏电开关的保护，一切电气设备外壳都要有接地装置。
（因基础为大开挖，从1#2#总箱引出电缆线沿围墙、河边铺设，等回土后再按临电布置图固定电线线路），采用防水配电箱，配电箱均实行一机一闸，并设置触电保护器。
书井点降水处理：
基坑开挖时务必确保井点降水有效到位，通过不断地井点降水以降低基坑内地下水位，防止基坑流砂现象。井点降水过程中对周边建筑物及时做好沉降观测，观测成果及时反馈到有关部门。
13开挖基坑时集中劳动力和配套设备，开挖一片验收一片，铺设一片垫层，分块面积不大于2,垫层扩展至围护桩边，来不及处理的
工程桩桩头应在垫层砼浇筑后凿除，垫层浇筑后抓紧定位放线，以利桩基工程的核验。
Q离基坑边5设1.2米高围护栏杆，立杆间距2.5,每个基坑设2个上下基坑的梯子，并挂安全标志，严禁从基坑坡顶乱扔物体、工具入基坑内。基坑1/4位置沿基坑短向设二道2M宽卸料跑道，跑道底标高为顶板面以上3,严禁坑边坡上卸料。
Q要求挖土施工队伍必须指挥到位，安全措施到位，必须做好应急措施。严格按施工方案施工。如有修改，需及时上报，得到业主及设计认可后，方可继续施工。
Q施工中发生情况，不要隐瞒，应冷静处理，及时与设计、业主等各方联系。解决问题。
2.17 土方工程安全措施
由进入现场必须遵守安全生产六大纪律
么挖土过程中发现管道、电缆及其它埋设物应及时报告，不得擅自处理。
③挖土时要注意土壁的稳定性，发现有裂缝及倾塌时，人要立即离开并及时处理。
©机械挖土，启动前经空车试转正常后再开始作业。
③机械操作中进铲不应过深，提升不应过猛。
©机械应停在坚实的地基上，如基础过差，应采取走道板等加固措施,不得将挖土机履带与挖空的基坑平行2米停、驶。运土汽车不宜靠近基坑平行行驶，防止塌方翻车。
S配合铲地清坡坡、清底工人，不得在机械回转半径下工作。需由专人指挥及监护。
(&向汽车上卸土应在车子稳定后进行，禁止铲斗从汽车驾驶室上越过。
&基坑四周设置1.2m高醒目护栏，设置二个上下施工楼梯。
也场内道路应及时整修，确保车辆安全畅通，各车辆应有专人负责指挥引导。
U开挖的土方，均外运，不得堆于基坑外侧，以免引起地面堆载超载引起土体位移，桩位移或支撑破坏。
&2施工前对施工人员进行安全技术交底。
&3施工人员进入现场，应严格遵守各项安全生产制度。特殊工种操作人员必须持证上岗。
^施工机械不得反复行驶在支撑构件上，且临时通过时应有路基箱铺设的安全措施。
三、附图
基坑支护工程施工方案
一、工程概况：
二、地质概况
场地地质情况：详见厦门地质工程勘察院提供的《XX居住区一期岩土工程勘察报告》，场地上部土层自上而下依次为：
(b、耕植土，厚0.6米
三、施工及设计要求
(一、施工准备
1、生产准备：
(1) 、清除(或拆迁)工程范围内所有障碍物(地下管道、电缆、旧基础等)；
(2) 、修建临时设施工棚及堆料场，安装水电线路，并试水试电；
(3) 、订购施工需要的材料，提出规格数量和使用时间，签订相关购货合同。
2、技术准备：
(1) 、图纸会审。认真进行施工图纸学习、自会审，进行设计交底和施工技术交底，编制施工预算；
(2) 、编制管桩、土钉、喷射混凝土挂网等各分项工程的作业和施工操作要点，组织施工人员学习，对专业人员进行技术培训；
(3) 、根据设计总图做好测量总控制，设置基准点，对工程进行定位放线;
（4）、组织钢筋放样，落实加工订货。
（二）基坑土方及排水要求
1、施工面复核工程坐标、水准基点、场地标高，并报验。基坑开挖的原则应侧壁土方四周先开挖再退中间的土方，基坑侧壁土方必须分层分段均衡开挖，严格做到开挖一层支护一层，上层末支护完，不得开挖地下一层，每层开挖深度为土钉以下0. 5m,支护系统强度达到设计强度的80%后方可开挖地下一层,开挖坡度必须符合设计要求，同时不得在大雨天开挖，施工每层开挖深度不超过1.5m,每段开挖长度不大于15m,素填土层开挖长度不大于15m,淤泥每层开挖深度不超过1.3m,每段开挖长度不大于6m,且应间隔开挖.开挖后应及时对壁面进行修整.
2、土方开挖过程中应做好坑内滞水及大气降水的疏导工作，确保坑内不积水；土方开挖顺序入速度应根据监测结果及时调整。
3、开挖过程中应做好载水，排水工作，基坑周围地面设在水沟，跛脚设临时小排水沟，基坑底四角及各边按20—40m间距挖一直径①8,深5的集水井，用潜水泵抽取集水坑中地下水排入坡顶载水沟，以沉淀后，排入市政管线。
4、应做好排水工作，在坡脚应做好排水措施，必要时在基坑坡面设排水管（可用竹筒）.以减少侧向水压力.
（三）喷射混凝土
挖出的作业面修整后，放坡的及时喷射素混凝土面层（厚40）,应尽快铺设铁丝网，喷射混凝土面层（厚80）,喷射混凝土为1:2:2（水泥：砂：石）
细石混凝土（重量比，
细骨料用中粗砂，粗骨料用粒径小于2cm碎卯石，混凝土等级不低于C20,水灰比为0.4,采用干式喷射工艺，空压机风量不宜小于9 m /min以防堵管，喷头水压不应小于0. 15MPa,为加速凝结可掺适量速凝剂.
可一次喷射，也可分两次喷射混凝土，终凝后2h应浇水养护，保持混凝土面湿润，养护期不少于5-7天，注浆体与喷射混凝土面层强度达到80%后方可开挖下层土方及下层土钉施工.
（四）铺设铁丝网和加强筋
分层分段铺设8号铁丝网，铁丝网应牢固固定在边壁上，边壁上的铁丝
网应伸到的表面
,长度为0.5m ,搭接采用绑扎，上下段铁丝网搭接长度应大于3。
（五）现场施工监测要求
1、地下室基坑支护结构安危关系到本工程的安全，还关系周边道路安全，周边建筑的安全，因此必须采取信息施工的方法对基坑施工的全过程进行监测，监测未到位不得开挖。
2、监测工作的主要内容如下：
a 土体变形（侧斜）：用侧斜管埋入被支护土体中，监测土体水平位移，共布置测斜点12个，测斜管理埋置深度10-12m,采用测斜仪测试。
B基坑坡顶沉降监测：坡顶埋设测点，布点12个，具体位置可适当调整,用经纬仪或全站仪测试
C基坑周边道路地面沉降与水平监测：间隔20M布一个测点。
D基坑周边及基坑内应进行地下水位监测 布12个测点。
3、施工单位应与检测
4、单位密切配合，做好检测点的保护工作。
4、开挖前应取得基数，且测试基数不少于2次，在开挖过程中，每周2〜3次，当测试数据变化较大或开挖后期应加密监测或连续监测，应在测试当天向监理单位及设计单位提供监测条件。
5、监测时间从开挖开始至+0.,封底及底板施工完成后，可加大监测的时间间距。
6、检测过程中发现有异常情况应及时通知施工单位及设计人员，施工单位应用紧急防患措施，以防发生工程事故。
7、基坑开挖产生的位移，不得破坏周边环境，一般喷锚支护结构土体水平位移允许值40mm,坡顶沉降允许值30mm,道路地面沉降允许20mm,道路水平位移允许值10mm，临近建筑允许沉降20mm（桩基建筑允许沉降10mm）。
四、支护变形预警要求以应急方案
1、当出现下列可能影响建筑物安全的情况之一时，应立即报警，若情况比较严重，应立即停止施工，并对基坑支护结构和周边已有建筑（或构筑物）采取应急措施。
A基坑支护结构（或其后面土体）的最大水平位移大于开挖深度的1/2（ 1/ 3）,或水平位移速率已连续三天大于3mm/d （2mm/d）。
B基坑支护结构的支撑体系中有个别构件出现应力骤增，压曲，断裂，松弛等现象。
C基坑底部或周围土体出现可能导致剪切破坏的迹象或其他可能影响安全的征兆，如涌土，隆起，陷力落等。
D场地周围地面出现宽度大于10mm的裂缝，且裂缝尚可能发展。
E场地周围建筑不均匀沉降或倾斜大于规范规定的允许值勤或建筑的倾斜速率已连续三天大于0.01Hmm/d（H为建筑高度）。
F监测值超过第九条第七款允许值的80%。
现场应准备足够的沙和沙袋，若出现紧急情况实施反压，或用挖土机压土反压稳定坑壁。
五、施工顺序及工艺流程；
施工准备T测量定位放样T 土方开挖T整平坡面T钢筋挂网T喷砼护面施工T土方开挖T喷射砼护面施工。
（1）、钢筋挂网及喷射砼施工：
根据坡度要求整平土坡坡面使其达到设计与施工要求。
土钉施工后将按设计要求的铁丝网铺设在坡面上，并将土钉钢筋与网筋连接，采用HPC-6型喷射机进行复喷C20砼，使面板达到设计要求。
整平坡面后，进行细石砼喷射混凝土施工。喷射混凝土采用HPC-6型喷射机，喷射混凝土强度为C20,喷射混凝土料配合比按设计要求经试验而定，速凝剂掺量亦如此。配料时严格控制称量偏差。
混凝土料用搅拌机或人工搅拌，人工搅拌次数应大于三次，混凝土料宜随拌随用，不掺速凝剂时，存放时间不得超过2小时，掺速凝剂时，不应超过20分钟。
喷混凝土作业前，应对机械设备、风、水管路及电线等进行全面检查，受喷
面有水时，应做好导排工作。
作业开始时，应先送风，后开机，再给料。结束时，应待料喷完后，再送风。向喷射机供料时应连续均匀，料斗保证足够的预料，在喷头处应满足压力在0.1Mpa左右，喷射时，喷射手应控制好水灰比，保持混凝土面平整，呈湿润光泽，无干斑或滑移流淌现象，喷混凝回弹率应控制在0.15之内，喷头与受喷面应垂直，距离0.8-1.2m,喷射时应螺旋形有顺序推进，以确保所喷混凝土质量。喷射混凝土终凝2h以后，开始养护。养护期不得少于4天。
按以上步骤施工下一道土钉及喷射砼护面。
六、施工机械设备
序号
设备名称
单位
数量
型号
功率（kW）
完好程度
备注
1
高压泵
台

NB-1
12
完好
常、高压注浆
2
土钉机
台

15
完好
土钉成孔
3
砂浆搅拌机
台
1
HJ2
3
完好
制水泥浆
4
砼喷射机
部
1

15
完好
喷射砼施工
5
空压机
台
1
HPC-12
内燃
完好
喷射砼施工
6
切割机
套
2

2
完好
土钉制作
7
交流电焊机
台
1
BX-5
40 KW
完好
施工
8
气锤
台

完好
土钉成孔

七、施工用水、用电计划
1、用电计划：
采用10kV高压经变压器转换为380/220V电压供电，采用三级配电方式供电,线路采用NT-S三相五线制，在变压器出线（低压侧）总配电盘处设接地系统，且接地电阻应小于10欧。专用接地线由接地总盘接地端子引至各配电箱专用接地母排。各配电箱、盘均设置漏电断路器，保证施工用电安全。
2、施工用水计划进水管采用D=150mm自来水管。由工地现场进水表接入，供机械、喷射砼等用水。
3、施工总工期计划为20天。（详见计划安排表）
八、质量保证措施
为确保工程质量达到合格，应着重抓好以下工作：
（一）、管理体系：
应用公司ISO91质量管理体系，建立三级管理质量保证体系机构，严格按国家颁发的技术规范，质量标准及上级有关规定，进行检查验收。严格把好质量关，质检机构和质管人员对违章作业有权责令停工。贯彻“预防为主”的方针，积极协助班组长开展自检、互检活动。
（二）、质量管理措施：
1、建立图纸自会审施工前在项目经理部的统一领导下，组织各级技术人员认真看图、熟悉图纸，全面熟悉弄清设计意图，发现问题，找出差错，并认真做好记录，通过正式会审时，应将全部问题搞清楚，落实解决办法。
2、在图纸自、会审基础上，施工前应认真编制好施工组织设计，作为用以指导施工全过程各分项技术的文件。
3、建立健全并全面贯彻质量保证制度，包括技术管理、质量管理、材料供应岗位责任制、全面质量管理等制度，不断教育和提高全体职工的质量意识。
4、建立质量检查和验收制度:建立以技术主管为主要负责的质量监控体系。项目经理部每月组织各工地一次质量大检查，工地实行巡检、日检、班检检查制
度。
分部分项工程质量检查：每一分部分项工程完成后，由工程负责人或主工长组织班组长，检查评定质量等级，并作好记录；每日收工检查（自检、互检、交接班检查）：由班组长负责，对不符合质量要求者及时上报并主动返工重做，不准留下隐患。
项目经理部应建立好隐蔽工程验收制度。凡隐蔽在土内、砼内或经包封后不易检查部分均应进行隐蔽验收，具体由工地工程负责人或主工人主持，配合质检员。验收合格后填好记录，报送项目经理部，由经理通知建设单位现场代表共同验收鉴定并及时办好隐蔽验收手续。
5、贯彻“谁施工操作，谁负责质量的原则”落实岗位责任制，执行质量否决权的规定，明确施工人员、质检人员、技术主管、项目经理的质量责任及其权威，凡是违规失职的，均有权进行纠正或停止施工。
6、建立技术交底现场专业工长或主工长，在各分部分项工程施工前，应对操作班组反复、细致地进行交底，并作好记录。内容有工程地质情况、工程技术要求，包括工程质量、工程工期以及为达到设计规范要求而采取的施工工艺和技术措施。
7、推行工序质量管理，建立工序质量责任制，明确各工序质量标准和质量责任，设专职质检员按工艺流程对每道工序进行检查监控。每道工序完工后，须经质检员检查通过，方可进行下一道工序工作。发现质量问题及时解决，专职质检员具有质量否决权。
8、建立技术复核由各工地现场主工长主持，质检员及有关人员参加。主要加强对桩位偏差、轴线标高、成孔质量、钢筋绑扎、注浆等位置复核工作，并做好记录手续。
9、机械操作工、搅拌机工、钢筋制作工等技术工人应经技术培训方可上岗操作，无级别工人不能独立上岗作业。
10、按有关规定，自觉接受甲方工程监理人员和质检站人员及设计人员的检查监督和指导。
11、严格质量验收标准，贯彻质量样板制。
12、推行全面质量管理工作：现场成立各个工种TQC小组，以保证质量。
13、以质量好坏为依据，开展各种形式的劳动竞赛活动，结合经济奖罚制度,大力表彰先进。
(三) 、技术措施：
1、测量放样：
(1) 、遵守先整体后局部和高精度控制低精度的工作程序。
(2) 、严格审核原始依据(设计图纸、测U量起始点位、数据等)的正确性，坚持测量作业与计算工作步步有效。
(3) 、选用科学、简捷和精度合理、相称的实测方法。合理选择、专职、正确使用仪器。
(4) 、建立一切定位、放线工作要经自检、互检合格后，方可申请主管部门验线的工作制度，实测时要做好原始记录，测后要及时保护好桩位。
(5) 、测量人员要紧密配合施工。
2、材料质量管理措施：
(1) 、严格控制原材料质量：
确保原材料及浆液的质量，
