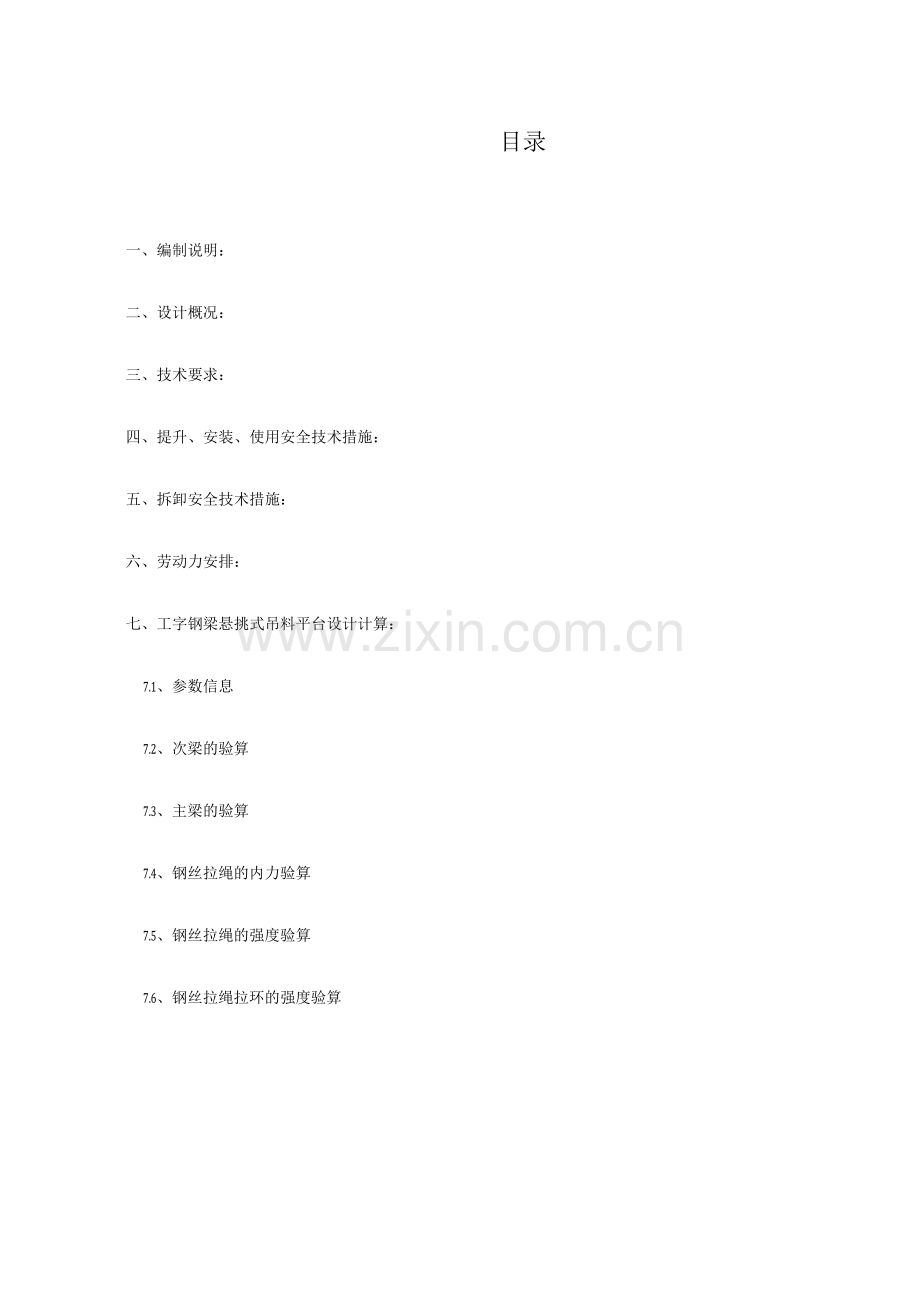

目录
一、编制说明：
二、设计概况：
三、技术要求：
四、提升、安装、使用安全技术措施：
五、拆卸安全技术措施：
六、劳动力安排：
七、工字钢梁悬挑式吊料平台设计计算：
7.1、参数信息
7.2、次梁的验算
7.3、主梁的验算
7.4、钢丝拉绳的内力验算
7.5、钢丝拉绳的强度验算
7.6、钢丝拉绳拉环的强度验算

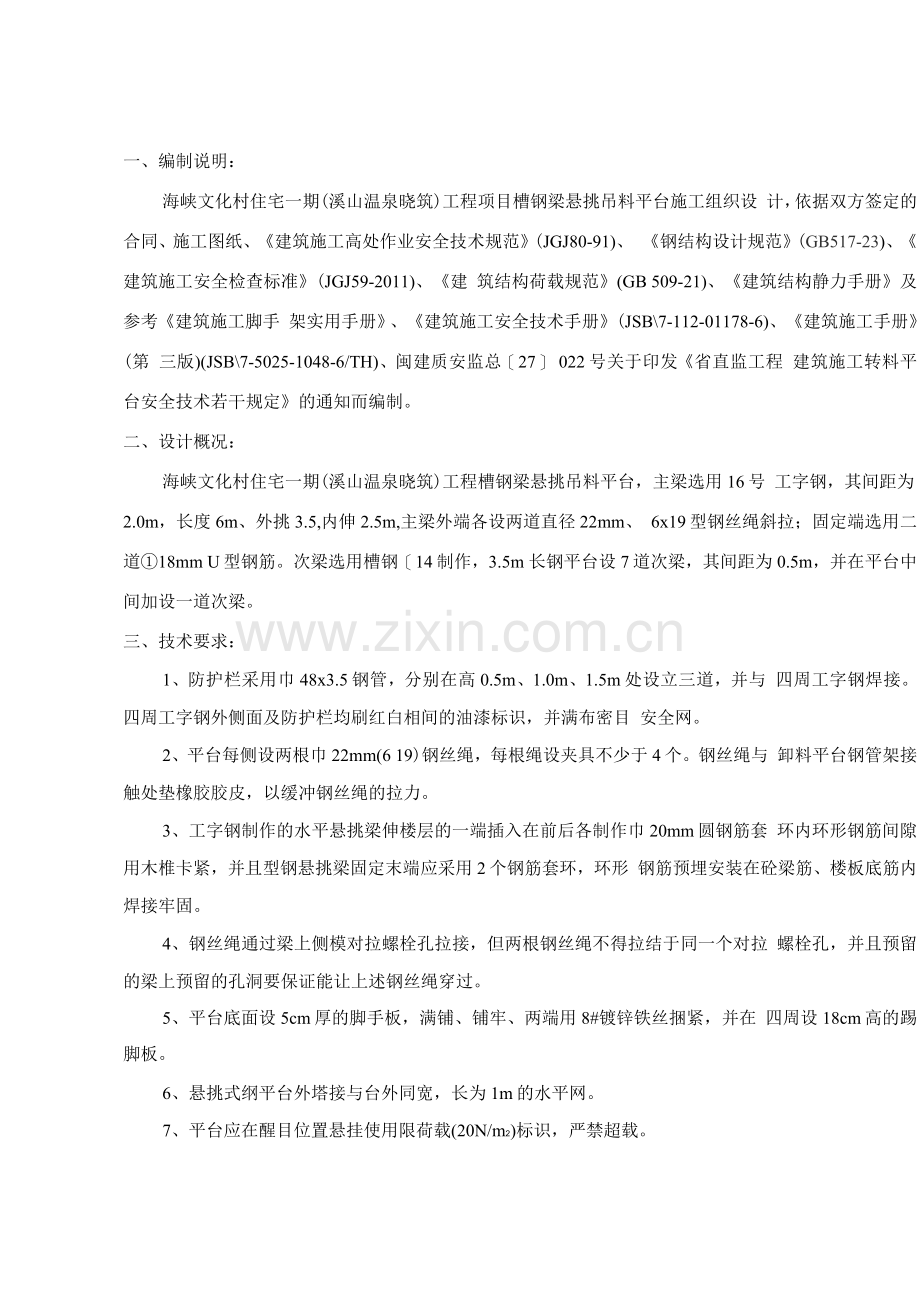

一、编制说明：
海峡文化村住宅一期(溪山温泉晓筑)工程项目槽钢梁悬挑吊料平台施工组织设 计，依据双方签定的合同、施工图纸、《建筑施工高处作业安全技术规范》(JGJ80-91)、 《钢结构设计规范》(GB517-23)、《建筑施工安全检查标准》(JGJ59-2011)、《建 筑结构荷载规范》(GB 509-21)、《建筑结构静力手册》及参考《建筑施工脚手 架实用手册》、《建筑施工安全技术手册》(JSB\7-112-01178-6)、《建筑施工手册》(第 三版)(JSB\7-5025-1048-6/TH)、闽建质安监总［27］ 022号关于印发《省直监工程 建筑施工转料平台安全技术若干规定》的通知而编制。
二、设计概况：
海峡文化村住宅一期(溪山温泉晓筑)工程槽钢梁悬挑吊料平台，主梁选用16号 工字钢，其间距为2.0m，长度6m、外挑3.5,内伸2.5m,主梁外端各设两道直径22mm、 6x19型钢丝绳斜拉；固定端选用二道①18mm U型钢筋。次梁选用槽钢［14制作，3.5m 长钢平台设7道次梁，其间距为0.5m，并在平台中间加设一道次梁。
三、技术要求：
1、防护栏采用巾48x3.5钢管，分别在高0.5m、1.0m、1.5m处设立三道，并与 四周工字钢焊接。四周工字钢外侧面及防护栏均刷红白相间的油漆标识，并满布密目 安全网。
2、平台每侧设两根巾22mm(6 19)钢丝绳，每根绳设夹具不少于4个。钢丝绳与 卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。
3、工字钢制作的水平悬挑梁伸楼层的一端插入在前后各制作巾20mm圆钢筋套 环内环形钢筋间隙用木椎卡紧，并且型钢悬挑梁固定末端应采用2个钢筋套环，环形 钢筋预埋安装在砼梁筋、楼板底筋内焊接牢固。
4、钢丝绳通过梁上侧模对拉螺栓孔拉接，但两根钢丝绳不得拉结于同一个对拉 螺栓孔，并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过。
5、平台底面设5cm厚的脚手板，满铺、铺牢、两端用8#镀锌铁丝捆紧，并在 四周设18cm高的踢脚板。
6、悬挑式纲平台外塔接与台外同宽，长为1m的水平网。
7、平台应在醒目位置悬挂使用限荷载(20N/m2)标识，严禁超载。
8、转料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角围系钢丝 绳处应加补软垫物，平台外应略高于内；
9、主梁外侧提升吊环及斜拉吊点采用15〜20mm厚钢板满焊，焊缝厚度不小于 12mm，内侧各设两处提升吊环。
10、转料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松 卸起重吊钩；
11、转料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调 换，焊缝脱焊应及时修复；
12、转料平台必须单独设置，不得与外脚手架相连。同时，在同一垂直面上不 得重复设置。
四、提升、安装、使用安全技术措施：
1.转料平台组装完毕吊装时，需用卡环与平台连接，不得将吊钩直接钩挂在平 台吊环上。
2转料平台就位后，必须将四根悬吊绳与结构连接牢固和钢筋套环间隙用木椎 卡紧就位后，方可摘掉塔吊大钩。
3、转料平台使用前需进行验收，做荷载试验不少于4小时，合格后填写验收 单，方可交付使用。
4、转料平台提升前，首先清理平台上的物料，挂钩人员挂好吊钩并离开平台 后，方可发出信号。稍提升再拆除固定钢丝绳，然后塔吊小车向外行走，待平台全 部离开墙体后，方可将平台升至上层。
5、平台上放物料时，应该尽量居中平衡设置，外端60cm内不得堆放重物。
6、转料平台不得长时间存放材料，做到随堆放随吊运，在堆放材料时不得高 于1.2m,并不得将材料堆放在护栏上，短于1m的材料要装容器吊运。
7、避免交叉作业，转料平台在提升过程中，其下边不得有人在作业或走动， 操作人员严禁从平台向下抛扔物料，也不得向平台内抛扔物料，无关人员不得随意 进入平台。
8、吊运物料应捆绑牢固，不得长短料混吊，待作业人员离开平台后方可起吊。
