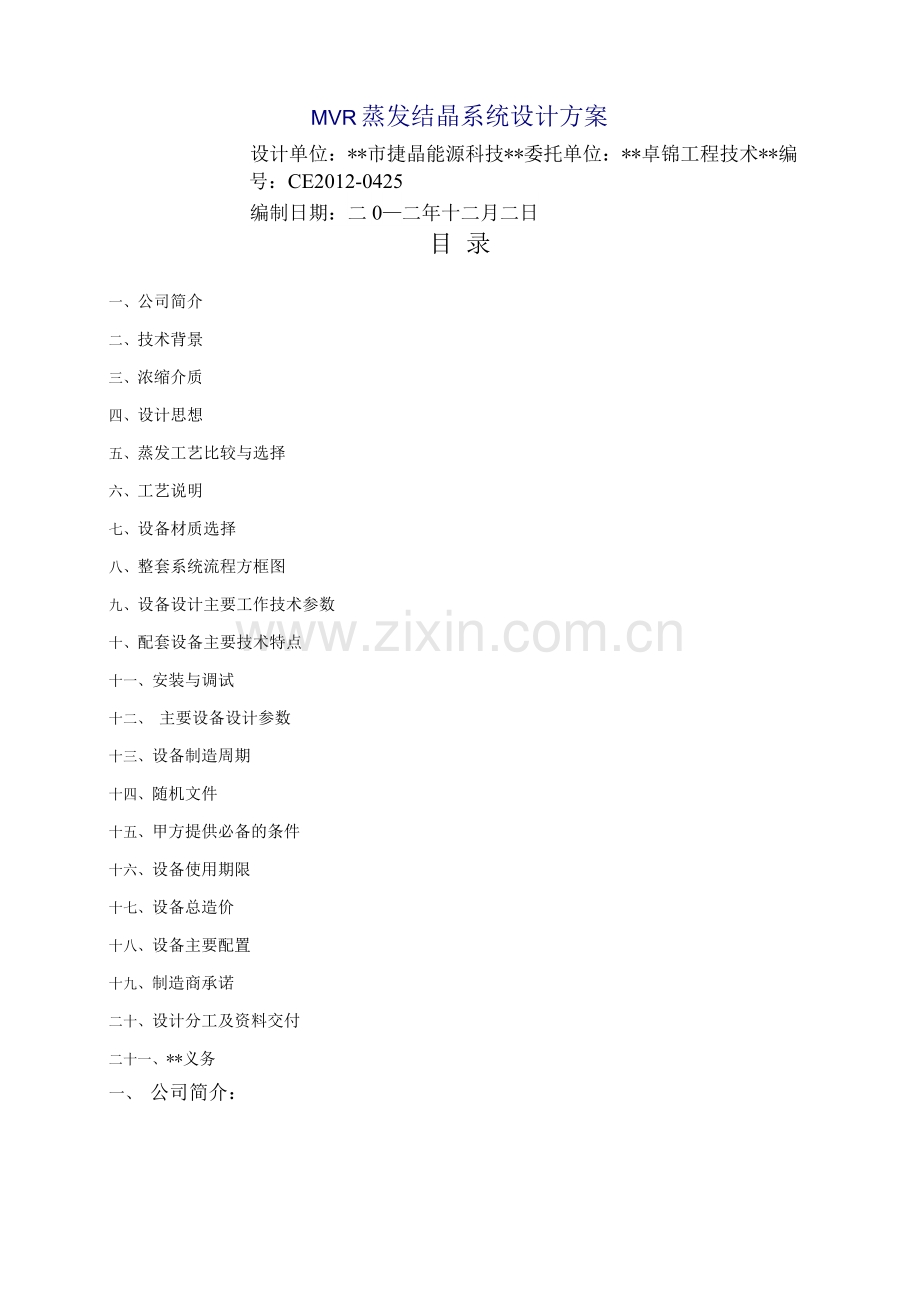

MVR蒸发结晶系统设计方案
设计单位：**市捷晶能源科技**委托单位：**卓锦工程技术**编 号：CE2012-0425
编制日期：二0—二年十二月二日
目 录
一、公司简介
二、技术背景
三、浓缩介质
四、设计思想
五、蒸发工艺比较与选择
六、工艺说明
七、设备材质选择
八、整套系统流程方框图
九、设备设计主要工作技术参数
十、配套设备主要技术特点
十一、安装与调试
十二、 主要设备设计参数
十三、设备制造周期
十四、随机文件
十五、甲方提供必备的条件
十六、设备使用期限
十七、设备总造价
十八、设备主要配置
十九、制造商承诺
二十、设计分工及资料交付
二十一、**义务
一、 公司简介：

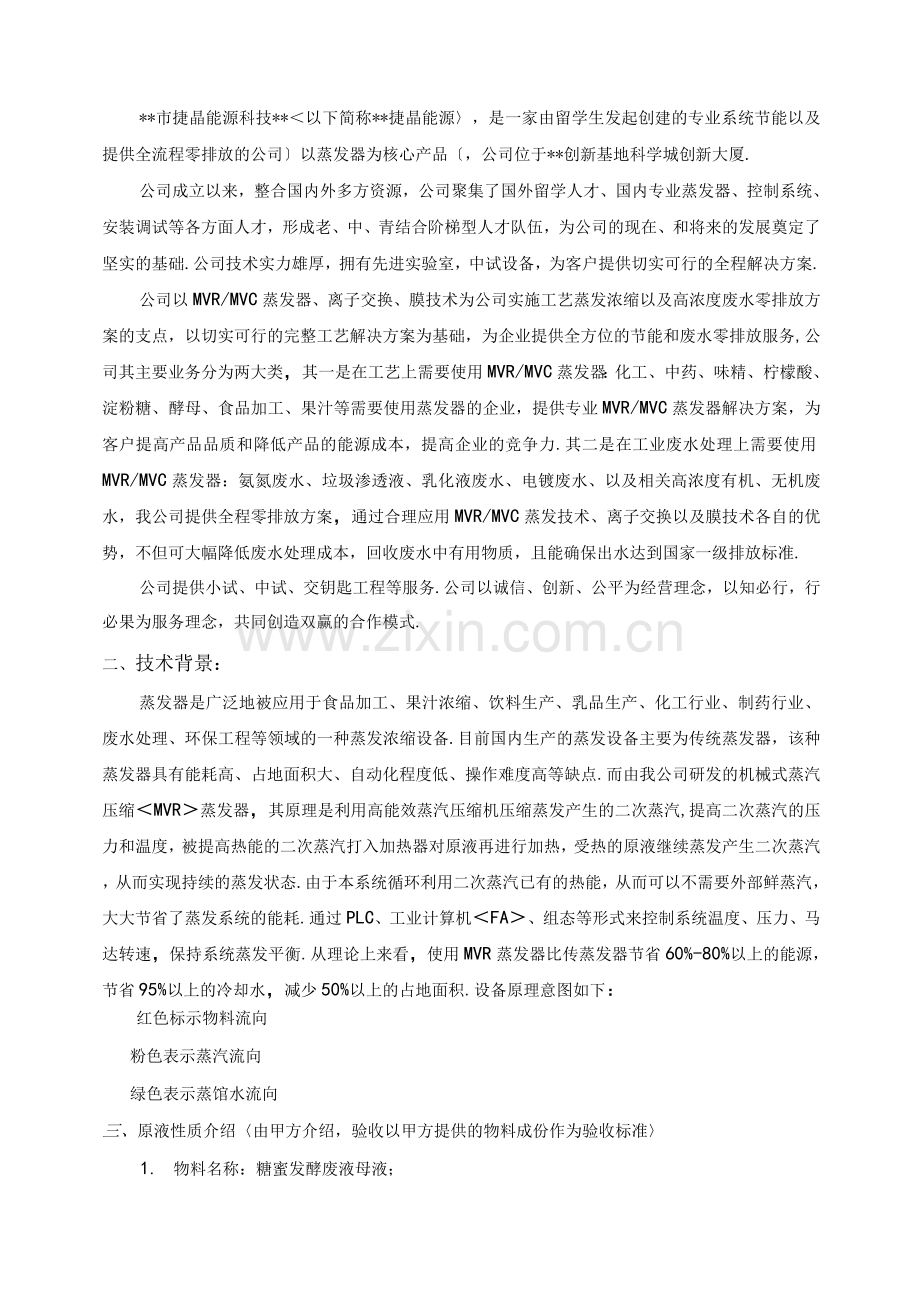

**市捷晶能源科技**＜以下简称**捷晶能源〉，是一家由留学生发起创建的专业系统节能以及提供全流程零排放的公司〕以蒸发器为核心产品〔，公司位于**创新基地科学城创新大厦.
公司成立以来，整合国内外多方资源，公司聚集了国外留学人才、国内专业蒸发器、控制系统、安装调试等各方面人才，形成老、中、青结合阶梯型人才队伍，为公司的现在、和将来的发展奠定了坚实的基础.公司技术实力雄厚，拥有先进实验室，中试设备，为客户提供切实可行的全程解决方案.
公司以MVR/MVC蒸发器、离子交换、膜技术为公司实施工艺蒸发浓缩以及高浓度废水零排放方案的支点，以切实可行的完整工艺解决方案为基础，为企业提供全方位的节能和废水零排放服务,公司其主要业务分为两大类，其一是在工艺上需要使用MVR/MVC蒸发器：化工、中药、味精、柠檬酸、淀粉糖、酵母、食品加工、果汁等需要使用蒸发器的企业，提供专业MVR/MVC蒸发器解决方案，为客户提高产品品质和降低产品的能源成本，提高企业的竞争力.其二是在工业废水处理上需要使用MVR/MVC蒸发器：氨氮废水、垃圾渗透液、乳化液废水、电镀废水、以及相关高浓度有机、无机废水，我公司提供全程零排放方案，通过合理应用MVR/MVC蒸发技术、离子交换以及膜技术各自的优势，不但可大幅降低废水处理成本，回收废水中有用物质，且能确保出水达到国家一级排放标准.
公司提供小试、中试、交钥匙工程等服务.公司以诚信、创新、公平为经营理念，以知必行，行必果为服务理念，共同创造双赢的合作模式.
二、技术背景：
蒸发器是广泛地被应用于食品加工、果汁浓缩、饮料生产、乳品生产、化工行业、制药行业、废水处理、环保工程等领域的一种蒸发浓缩设备.目前国内生产的蒸发设备主要为传统蒸发器，该种蒸发器具有能耗高、占地面积大、自动化程度低、操作难度高等缺点.而由我公司研发的机械式蒸汽压缩＜MVR＞蒸发器，其原理是利用高能效蒸汽压缩机压缩蒸发产生的二次蒸汽,提高二次蒸汽的压力和温度，被提高热能的二次蒸汽打入加热器对原液再进行加热，受热的原液继续蒸发产生二次蒸汽，从而实现持续的蒸发状态.由于本系统循环利用二次蒸汽已有的热能，从而可以不需要外部鲜蒸汽，大大节省了蒸发系统的能耗.通过PLC、工业计算机＜FA＞、组态等形式来控制系统温度、压力、马达转速，保持系统蒸发平衡.从理论上来看，使用MVR蒸发器比传蒸发器节省60%-80%以上的能源，节省95%以上的冷却水，减少50%以上的占地面积.设备原理意图如下：
红色标示物料流向
粉色表示蒸汽流向
绿色表示蒸馆水流向
三、原液性质介绍〈由甲方介绍，验收以甲方提供的物料成份作为验收标准〉
1. 物料名称：糖蜜发酵废液母液；
2. 进料总量：85kg/h;
3. 进料密度：1.02；
4. 出料含固量：微量
5. 进料温度：20°C
6. 溶液沸点升高：按3°C计算
四、设计思想
系统首要注重工艺与设备必须适应原液水量及负荷变化的冲击
1. 设备稳定性成熟、安全可靠、故障率低系统稳定性高
2. 检测维护简单容易T佥测维护简易
3. 运行管理方便，避免对运行管理人员素质要求过高人员要求低
4. 热能利用效率高效率高
5. 耗能低，运行和维护成本能耗率低
6. 噪音达到环保标准理音低
7. 防止设备和系统管路结垢、需确保连续运孝防垢/除垢容易
8. 运行应具有较大的灵活性、自动性灵活性好
9. 排放蒸馆水质高，能回收作锅炉补充用排放水质达标
10. 布置紧凑占少地面积，节约土地资源占地面积小
11. 充分利用工艺系统中的每一份能源合理利用能源
五、蒸发工艺选择
我公司选用降膜蒸发工艺，通过这种蒸发工艺对糖蜜发酵废液母液进行蒸发浓缩，达到蒸发浓度后进入下端工艺处理,**捷晶能源公司对这些工艺有深刻的了解及丰富的经验：
4- MVR列管降膜蒸发系统.
4- MVR列管升膜蒸发系统
升膜蒸发器和降膜蒸发器比较:升膜蒸发器：是一种将加热室与蒸发室〈分离室〉分离的蒸发器.加热室实际上就是一个加热管很长的立式固定管板换热器，料液由底部进入加热管，受热沸腾后迅速汽化；蒸汽在管内迅速上升，料液受到高速上升蒸汽的带动，沿管壁形成膜状上升，并继续蒸发.汽液在顶部分离，二次蒸汽从顶部溢出，完成液则由底部排出.
降膜蒸发器：与升膜蒸发器结构基本相同，主要区别在于原料液是从加热室的顶部加入,在重力的作用下沿管内壁形成膜状下降，并进行蒸发，浓缩液从加热室的底部进入到分离器内并从底部排出，二次蒸汽由顶部溢出.由于二次蒸汽的流向与料液的流向一致，所以能促进料液的向下运动并形成薄膜.这种蒸发器适用于蒸发量较大，有热敏性和易产生泡沫的溶液，不适于粘度很大，容易结晶或结垢的物料.
升膜蒸发器因物料向上爬膜不易控制，在蒸发器上部易出现干壁现象，因此采用布膜更易控制的降膜蒸发器.降膜蒸发器适于处理浓度低、量较大的热敏性物料.
在本方案中我们设计采用降膜MVR蒸发系统.
1. MVR列管降膜蒸发系统
1) 基本原理：
MVR列管降膜蒸发工艺，需蒸发的糖蜜发酵废液母液走蒸发管内〈管程〉.通过循环泵将糖蜜发酵废液母液溶液送到降膜蒸发器主体顶部，糖蜜发酵废液母液溶液通过布膜器以膜状分布到换热管内，糖蜜发酵废液母液溶液在凭借引力流下管腔时被管外的蒸汽加热，达到蒸发温度后产生蒸发，糖蜜发酵废液母液溶液连同二次蒸汽从管内流下以薄膜的形式蒸发.二次蒸汽被蒸汽压缩机压缩后，送入降膜加热室壳程.降膜加热室壳程有板块，引导二次蒸汽，冷凝和排出不可以冷凝的气体.而在过程中把本身热能经过管壁从外传到管内蒸发中的糖蜜发酵废液母液溶液，通过换热后二次蒸汽冷凝成水排出降膜蒸发器外.降膜加热室采用一效三段式设计，降膜加热室为一体，换热管通过挡板分为三段流程，以来减少蒸发面积，降低设备成本.〈请参看图2>
图1 MVR降膜蒸发器示意图
2) 列管降膜蒸发系统的特点：
L 溶液在单程型蒸发器中呈膜状流动，因而对流传热系数大为提高，物料停留时间短，易于处理热敏性,不结晶物料.
4-二次蒸汽走列管外，浓液走列管内，管高数米〕m〔有高达6到30米之间，管束经调
教垂直，浓液很容易在管内分布均匀成下降薄膜.
L 降膜加热室上方管头必需用布膜器均匀地分配浓水到每一根管，以保证每根管子的内壁都能为料液所湿润，并不断有液体缓慢流过
通过以上分析,虽然降膜蒸发器具有传热系数高，物料停留时间较短等优点但对于糖蜜发酵废液母液溶液的蒸发浓缩来说因在本项目中糖蜜发酵废液母液需要蒸发的浓度不高，且不结晶.因此在本项目中我公司建议采用MVR列管式降膜蒸发工艺.
六、工艺说明：
为响应蒸发系统工艺与设备必须适应糖蜜发酵废液母液在满足低能耗、易维护、长期稳定运行的基本要求原则上,我司有针对性的推荐MVR降膜蒸发系统作为糖蜜发酵废液母液溶液蒸发浓缩上使用.由于被浓缩物料沸点升高不超过3°C,蒸发量为8t/h，在本方案中我们选择离心压缩机，这种压缩机能提供10C以上的温差，正常使用寿命为10年，和二次蒸汽接触部分不含油.
本低能耗蒸发工艺是目前现有蒸发工艺中能耗效率最高的蒸发工艺,该蒸发工艺主要是运用蒸汽的特性，当蒸汽被压缩机压缩时，其压力和温度得到提升.当较高温度的蒸汽进入蒸发器里，蒸汽的热焓传给换热管内的糖蜜发酵废液母液溶液,这样连续进行蒸发.在整个系统中能量的输入只有压缩机和泵所消耗的能耗.
其工艺流程图如下：
红色标示蒸汽流向
蓝色表示物料流向
绿色表示蒸馏水流向

工艺流程详细介绍:
1. 物料流程：8.8t/h、温度为20°C的原液经进料泵送至预热器预热后，温度上升到70C,再进入到循环泵，然后进入到加热器，与蒸汽进行热交换.
2. 蒸发温度设定为70C,其蒸汽温度870C,经过分离器分离除沫后进入压缩机，经过压缩后温度上升到80C，压缩机提供的温差为10C，压缩后的蒸汽即为加热蒸汽.
3. 压缩后的蒸汽与物料换热后，蒸汽发生相变冷凝成水，其热量传递给物料，使物料温度升高到其沸点,进入分离室的物料产生蒸发.蒸汽冷凝水进入到预热器进一步回收热量，然后进入冷凝水罐.蒸发的冷凝水最终通过蒸馏水泵排出.此泵的开闭由控制系统来控制.
4. 达到预定浓度的浓缩液通过控制系统控制出料泵排料.
5. 整个系统从进料到出料、清洗全部由自控系统自动完成
MVR蒸发系统需要通过鲜蒸汽预热启动，约45分钟整个系统就完全进入蒸发状态.产生蒸发.蒸发产生的二次蒸汽夹带部分飞沫，进入分离器后在离心作用下使液体飞沫附着在器壁上，部分泡沫经过高效除沫器去除.洁净蒸汽从分离室出汽进入到压缩机入.
本方案MVR蒸发器采用单台离心压缩机对二次蒸汽进行压缩，使二次蒸汽温度提高10C,用作系统蒸发热源.MVR使二次蒸汽热源循环利用.蒸发能源只消耗提供蒸汽温升所消耗的电能.与一般蒸汽热源蒸发器比较能源消耗大幅度降低.
工艺流程中压力、温度、转速等参数均设有现场显示或参数变送器，由控制系统集中控制，通过人机界面和上位工控机的组态软件进行监视、报警和自动控制.
如系统发生紧急停车，蒸发器内物料通过排尽装置全部排出，以防止堵塞设备和对物料造成破坏.
清洗流程：
1. 蒸发器的加热表面在长时间使用总是会产生污垢，结垢的组成可分为水溶性垢和不溶性垢.设备清洗时，先通过蒸发器底部的排污管将设备中滞留的料液排净，整个清洗过程可以运用原液蒸发原理进行.
2. 钙、镁、硅等低溶解度的盐类，以及大分子有机聚合物等，是最容易产生不溶性结垢的物质，要定期停车用酸、碱清洗，或用机械方式将结垢去除.不论是水溶性垢还是非水溶性垢，都要根据具体情况定期进行清洗，而且清洗周期要定在结垢的初期前.
3. 形成清洗周期短于常规清洗周期的原因有：a.操作压力或蒸发室液面的急剧变化；b.循环速度过低；c.在清洗、冲洗或轴封水中引入了硬水或其它污染物；d.传热温差过大；e.不正确的清洗程序.
本方案工艺特点以及优势：
4-占地面积小，换热效率高，维护方便：蒸发器系统设计为MVR降膜蒸发系统，占地面积小，换热效率高，维护方便.
4-对能耗和设备成本做到较好平衡：为了达到设计的80kg/h的蒸发量，糖蜜发酵废液母液浓缩到结晶，我们采用了单级离心压缩机提供10 °C的温差，在保证达到以上两项参数的同时，设计时同时考虑到运行成本,保证压缩机蒸发每吨水的能耗低于35kwh,极大的降低了处理每吨水的能耗.
4-两级除雾实施确保除雾效果：在本项目中，为了防止大液滴从二次蒸汽出飞溅出去，在分离器内及二次蒸汽出设置了折流式、旋流式并连的曲折通道除雾装置，可将上升蒸汽中的较大液滴分离下来，同时在分离器的上端采用玻璃纤维浸蘸就硅油烛式除雾器，除雾器能够分离二次蒸汽中夹带的微小液滴＜W2um的液滴〉，二次蒸汽通过分离器里两级除雾分离，蒸汽中的液滴夹带可降低到0. 1%,这将极大的提高蒸馆水的品质，延长了设备的使用寿命，确保压缩机长期稳定运行.
4-设备使用寿命长：核心零配件全部采用进品牌〈包括压缩机、电机、变频器、传感器、PLC CPU等〉，其中压缩机转子材质为316L不锈钢，抗腐蚀性强；其控制柜零配件均采用一线品牌；和原液接触部分使用316L不锈钢，保证其足够的强度和换热效果，主体设备保用10年以上.
L系统智能化程度高：系统具HABS〕热量自动平衡系统〔；ADS〕自动排料系统,不需要传感器，通过数据库分析自动出料〔；AES〕专家系统，通过对数据库的分析，综合得出系统的参数报表〔；SPS〕系统自保护功能，能够根据系统传感器信号，感知问题，提出解决问题方案〔；FD〕安全模式，当系统出现较小问题，且可在短时间内得到解决，系统可在不停机的情况下进入安全模式，待系统解决问题后，系统即可进入征程蒸发状态〔.
4-系统具有良好的稳定性：经过大量的MVR蒸发器运行得到的数据分析可知，导致系统不稳定的最大原因就是系统热量不平衡，即压缩机提供的热量不足以提供所蒸发水量的能耗，导致系统蒸发水量达不到设计蒸发量，蒸发每吨水能耗高于设计值，因此本方案中加入了 HABS〕热量自动平衡系统〔，通过温度、流量、压力、液位等传感器回传信号，PLC控制系统自动保持系统热量平衡，确保系统能够连续稳定运行.
L自动清洗系统：在进入蒸发器前，由于本系统实行低温、低温差蒸发，降低了设备结垢的可能性.但设备经过长期＜根据物料是否含有、或者含有结垢物质的多少来定〉的运行，不可避免的会有结垢现象出现，当出现结垢现象而导致设备蒸发能力下降时，可以使用本系统自动清洗系统，系统会根据系统设定的定期清洗时间从清洗罐泵入清洗液＜可根据实际要求，可为弱酸弱碱、或者直接为清水〉,其清洗过程同蒸发过程一样，清洗后的清洗液泵入原液混合一起蒸发处理.
压缩机采用变频控制电机驱动.变频控制可以让风机在最佳转速下运行，消除入导叶损失；通过软启动，降低对整个系统的冲击，延长压缩机和电机的使用寿命.当需要在低于系统设计能力的情况下运行时，通过调节变频器可以保证系统的经济运行.
夹带部分飞沫的蒸汽进入分离器后在离心作用下使液体飞沫附着在器壁上,部分泡沫经过高效除沫器去除.蒸汽从分离室出汽进入到压缩机入.如系统发生紧急停车，蒸发器内原液通过排尽装置全部排出，以防止堵塞设备和对原液造成破坏.本方案设计中充分考虑的不凝气体的排除问题，在气体出端有集气空间，不凝气由自控系统根据压力来排出.
原液衡算：原液进料量为88kg/h,蒸发量为80kg/h,浓缩液为8kg/h.
原液流程：料液和返回的母液经进料泵送至预热器预热后再进入蒸发器，和加热蒸汽进行换热，达到蒸发温度后，进入到分离器进行蒸发,其蒸发量为：80kg/h,其蒸发温度为：80度.
七、设备材质选择：
1.加热室：
加热器采用降膜换热器，在本方案中配合循环泵，可实现循环蒸发，达到最高蒸发浓度，它还具有原液流速高、不易结垢、传热系数大的优点.
设备材质：采用316L不锈钢材质.
2.分离室:分离室采用了我公司自主设计的高效除沫器.它是汽液两相旋转式成膜与二级喷淋式分离器.能使汽、液相快速、充分的得到分离，有效的防止原液成雾泡沫随二次蒸汽夹带，确保产品不流失，以免给用户带来额外经济损失或造成二次污染，同时彻底解决了易起泡沫原液导致降低分离效率等现象，进一步优化了整个分离工艺技术
分离器外带70mm保温层及外包2mm钢板，外表涂防锈漆.设有人孔、视孔、灯孔、温度计、压力表、除沫器装置，材质为316L不锈钢.
3. 循环泵：
本泵密封良好，耐温，保证在负压状态下，能使高浓度原液连续循环工作.材质为：316L不锈钢.该系列泵特性曲线平坦，汽蚀值低，效率高，在不满负荷时,也能保持这些特性.根据介质腐蚀性，叶轮、泵体、泵盖等过流部件材料为316L,耐腐蚀性好，延长了使用寿命.机械密封选用双端面机械密封，介质不易泄漏，创造了良好的工作环境
4. 进料泵：
进料泵为双机械密封离心泵，外购设备，密封良好，耐温，能使高浓度原液连续进料工作，材质为：316L不锈钢.
5. 出料泵
本泵密封良好，耐温，保证在负压状态下，能使高浓度原液连续出料工作.材质为：316L不锈钢.该系列泵特性曲线平坦，汽蚀值低，效率高，在不满负荷时,也能保持这些特性.根据介质腐蚀性，叶轮、泵体、泵盖等过流部件材料为316L,耐腐蚀性好，延长了使用寿命.机械密封选用双端面机械密封，介质不易泄漏，创造了良好的工作环境
6. 工艺配件：
原液工艺管道整体材质采用：316L,二次蒸汽管道采用316L不锈钢，阀门采用316L材质.
7. 仪表仪器：
真空表、压力表、温度计、安全阀、流量计、电器控制柜等〈本系统内装置〉.
8. 自动控制系统：
4-蒸发控制主要对进料、出料、蒸汽、进行自动监控和保护，并可以做到一键启动.
4 进料由液位自动控制，使液位稳定在一定范围内，保证原液平衡,提高换热效果和整个系统的稳定性
4-出料流量控制出料调节阀，保证出料量衡定.
4-原液温度、蒸馆水温度、不凝气温度、换热器进出温度、进料流量、蒸馆水流量引入计算机便于监控和报警
L 每个泵的启、停可完全自动控制并有紧急停车控制
9. 高效除沫装置
由于在蒸发过程中，会有少量的泡沫及液滴产生.蒸发所产生的二次蒸汽中，往往携带着大小不等的液滴或泡沫.如不采用高效除沫装置，一方面引起产品的损失，另方面还将使下一流程的设备在腐蚀、结垢、传热系数降低等不良条件下工作.
为了防止大液滴从二次蒸汽出飞溅出去.本装置采用独有的高效除沫装置，在分离器内及二次蒸汽出设置了折流式、旋流式并连的曲折通道除雾装置.所产生的泡沫群随分离器内气速上升，上升的泡沫群与折流式除沫器多层三角型丝网产生表面撞击，使较大的泡沫液滴在重力作用下返回液面，作初步分离.然后借用气液传质的塔设备的外向多叶片数旋流式并连的曲折通道板，使带液汽流作螺旋上升运动，液滴被离心力甩到分离室的室壁产生碰撞，集积后在重力作用下下流，除沫效率高.本装置保证有效的防止了泡沫夹带料液的现象,同时也大大降低了蒸发出蒸馏水中含低沸点有机物〕COD〔的量，以延长了设备的使用寿命,确保设备正常运行.
10. PLC选型
CPU模块：选用西门子品牌，其型号为S7-2,本机集成14输入/10输出共24个数字量I/O点.可连接7个扩展模块，最大扩展至168路数字量I/O点或35路模拟量I/O点.16K字节程序和数据存储空间.6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器.1个RS485通讯/编程，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力.I/O端子排可很容易地整体拆卸.
八、整套系统流程图：
见设备流程图.
九、设备设计主要工作技术参数：
序号
项目
参数
1
进料
流量<kg/h>
88
温度＜C＞
20
质量分数％
1.02
2
蒸馏水
流量<kg/h>
80
温度＜C＞
80
3
出料
流量<kg/h>
8
温度＜C＞
73
质量分数％
11.22
4
蒸发温度〕°C〔
70
5
压缩机进/出温度〕C〔
70/80
6
压缩机提供压差〕mbar〔
162
7
压缩机类型
离心压缩机
8
热损失〕%〔
3.0%
9
料液沸点温升＜C＞
3
10
总温差损失＜C＞
1
11
有效传热温差＜C＞
6
12
蒸发器类型
列管式降膜蒸发器
13
蒸发器设计加热面积＜m2＞
750
14
预热器加热面积＜m2＞
30
15
设计分离器＜直径*高度＞mm
32*70
16
装置功率kw
压缩机：220泵：20
17
MVR蒸发器电耗比
30kwh/吨水
18
物料流动方向
原料液T预热器T列管式降膜蒸发器T分离器
19
装机总功率〕kw〔
240
20
循环冷却水量＜t/h＞
1＜冷却泵用〉
21
循环冷却水温度〕C〔
W26
22
循环冷却水压力＜MPa＞
N0.3
23
设备主要材质
除特殊说明外皆采用316L不锈钢，外带50mm保温层及外包铝皮.按照不同功能区外表涂不同颜色油漆.压缩机过流材质不锈钢.
十、主要设备配置:

序号
设备大项
设备名称
型号规格
品牌/产地/材质/厚度
制造商名称/国籍
数量
1
蒸发器
分离器
①32*70
** 捷晶 /**/316L/6mm
**捷晶
1套
2
蒸发器加热器
750 m^
** 捷晶 /**/316L
**捷晶
3
预热器
30 m
** 捷晶 /**/316L
**捷晶
1台
4
蒸汽管道

** 捷晶 /**/316L/4mm
**捷晶
1台

5

操作平台
根据现场条件确定
捷晶 /**/Q235-B
**捷晶
1套
6
压缩机系统
压缩机
80kg/h
离心式
**捷晶
1台
7
压缩机监控系统

**捷晶
1套
8
电机
220KW
西门子
德国
1台
9
补偿器
G5-N
**捷晶/**
中国
2只
10
联轴器
梅花型
**捷晶/**
中国
1只
11
变频器
280KW
英威腾
中国
1台
12
连接管道、法兰、
快装接头、螺栓等
连接管道、法兰、快装接头、变径
同工艺管道、配件
捷晶 /**/316L
**捷晶
1台
13
泵组
循环泵
4HW-12
南方/**/混流泵
南方泵业
3台
14
进料泵
IH80-65-125
南方/**/化工离心泵
南方泵业
1台
15
真空泵
ZSK-3
四方/**/水环真空泵
**四方
1台
16

17
冷凝水泵
CHL-60
南方/**/316L
南方泵业
1台
18
出料泵
YBD65
南方/**/盐浆泵
南方泵业
1台
19
自控系统
PLC软件
**捷晶
**捷晶/**
**捷晶
1套
20
PLC硬件
S-2系列
西门子/德国
西门子/德国
1台
21
电缆以及电气安装辅料
**捷晶
**捷晶/**
**捷晶
1批
22
PLC控制柜
**捷晶
**捷晶/**
**捷晶
1个
23
电柜
**捷晶
**捷晶/**
**捷晶
1个
24
触摸屏
10英寸
威伦/**
威伦/**
1个
25
阀门、
传感器
开关型气动球阀
D641F系列
**耐腐 /**/316L
**/中国
一批
26
开关型气动蝶阀
D641F系列
**耐腐 /**/316L
**/中国
一批
27
调节型气动蝶阀
D941F系列
**耐腐 /**/316L
**/中国
一批
28
调节气动蝶阀
D941F系列
**耐腐 /**/316L
**/中国
一批
29
安全阀
A21H系列
**耐腐 /**/316L
**/中国
一批
30
手动球阀
Q41F系列
**耐腐 /**/316L
**/中国
一批
31
手动蝶阀、闸阀
D371F系列
**耐腐 /**/316L
**/中国
一批
32
止逆阀
D371F系列
**耐腐 /**/316L
**/中国
一批
33
针阀

**耐腐 /**/316L
**/中国
一批
34
压力传感器
WD-PBG4C2H
万达
万达
一批
35
耐震压力表
ZYJTFN-1
万达
万达
一批
36
Pt1温度传感器
WZPK-231
万达
万达
一批
37
温度表
WSS-401
万达
万达
一批
38
玻璃转子流量计
LZB-25F
万达
万达
一批
39
面板流量计
LZM-15ZT
万达
万达
一批
40
电磁流量计〕进料〔
MFE-S
**仪表
**仪表
一台
41
电磁流量计〕进料〔
MFE-S
**仪表
**仪表
一台
42
涡街流量计

**仪表
**仪表
一台
43
双法兰差压液位计
FQ/40
**仪表
**仪表
一批
44
磁翻板液位计
UHZ-99A23L1AOR1AB
万达
万达
一批
45
液位开关
NBP系列
**仪表
**仪表
一批
46
保温
保温
**捷晶
**捷晶/**
**捷晶
1套
十一、 安装与调试：
该整套设备出厂为分装，乙方负责安装调试，负责培训甲方操作人员
十二、设备主要设计参数：
蒸发器蒸发出水量：N8T/h、蒸发温度：70°C及双方约定的材质为甲方指定材质.
十三、设备制造周期:
甲乙双方合同生效后，乙方在130天内完成整套设备生产与采购，设备交货地为乙方厂内.设备运输工期5天，安装工期20天，调试工期15天，总完成工程期限为170天.但是甲方必须提供已经具备的能源设施与供应参数值.
十四、随机文件：
产品说明书、工艺流程图、安装图、竣工图、使用手册、产品合格证、产品检测报告单、材质保证书、电器原理图和相关资料等十五、 甲方提供必备的条件：
1. 甲方提供装机总功率为：240Kw/h, 380V, 50Hz的三相四线制动力配电电缆线到设备现场，接入乙方总控制柜及各动力设备分线电缆.
2. 甲方提供循环冷却水：0.2t/h,水温：W25°C,水压：N0.20MPag到设备现场，接入乙方泵冷却水进管.
3. 提供设备占用场地：90*80*120mm,要求水平光滑.
4. 设备安装：甲方提供起重设备和相应的协助工作
5. 设备基础：乙方提供设备土建基础图纸、工作平台图纸甲方自行现场施工.十六、设备使用期限：
整套设备使用期10年以上，乙方负责对设备保质期为1年，在保质期内出现质量问题，乙方负责包换、包修〈如果是甲方操作不当造成的质量问题或者物料导致设备腐蚀，乙方不承担任何责任〉.动力设备运行期为6个月内乙方免费供应配件，乙方常年供应配件和售后服务工作.设备运行发生故障，乙方接到甲方通知后48小时内派技术人员到达设备现场进行售后服务工作.
十七、设备总造价：〈最终版方案中提供〉
1. 整套设备总制造价格：¥元<>.
2. 整套设备总价是根据当前市场材料价格所报，有效期为20天,如超出20天后设备价格随材料价格同时浮动.
十八、制造商承诺：
1、制造标准：
L 热交换器制造标准参照GB151-1998制造.
L 钢制焊接压力容器制造标准参照GB150-1998制造.
4-钢制焊接常压容器制造标准参照/T4735-1997制造.
L 钢制塔容器制造标准参照4710-1997制造.
4 全套设备制造完成后符合GMP卫生标准.
4-严格按照IS091 :20质量体系规章制度管理制造.
产品安装验收标准：
4-中低压化工设备施工规范参照HGJ209-1983.
4-工艺金属管道工程施工及验收规范参照GB50235-1997.
4-其他按照双方约定标准验收.
4 设备运行发生故障，乙方接到甲方通知后48小时内派技术人员到达设备现场，进行售后服务工作.
十九、 设计分工及资料交付：
1. 接点位置：乙方蒸发器的出料泵出、进料泵入、冷凝水泵出、生蒸汽入、冷却水进出为甲方与乙方的能源介质交接点甲方将动力电缆接至乙方的总电控制柜及各动力设备分线电缆
2. 乙方设计内容：
4-能源介质接点至蒸发器的中间配管的详细设计.
4-蒸发器整套系统的详细设计.
L 设备土建基础和钢构平台的初步设计.
3. 甲方：负责提供设备所需的能源与设施供应值 设备土建基础及钢构工作平
台.
4. 资料交付：乙方在合同生效4周内向甲方提供设备基础的初步设计图
纸、钢构工作平台图纸.
5. 甲方在合同生效3周内向乙方提供能源介质接点资料
二十、**义务：
我公司提供的蒸发设备各类技术和商业资料、技术规格、图纸、文件及"专有技术"视为我公司的专有财产.除我公司授权实施的行为外，贵公司应将"**资料"作为商业秘密对待并予以保护，且不得将该**资料部分地或全部地复制向他方披露.贵公司可仅为本技术文件向其确有知悉必要的雇员披露我公司提供的**资料，但同时须指示其雇员遵守**及不披露义务，一旦我公司发现贵公司已向他方披露我公司的"**#料"我公司依照有关法律法规，向本公司所在地法院提起诉讼.我公司同样也对贵公司提供的产品性能作**义务.
中国• **市捷晶能源科技**
2012-12-2
