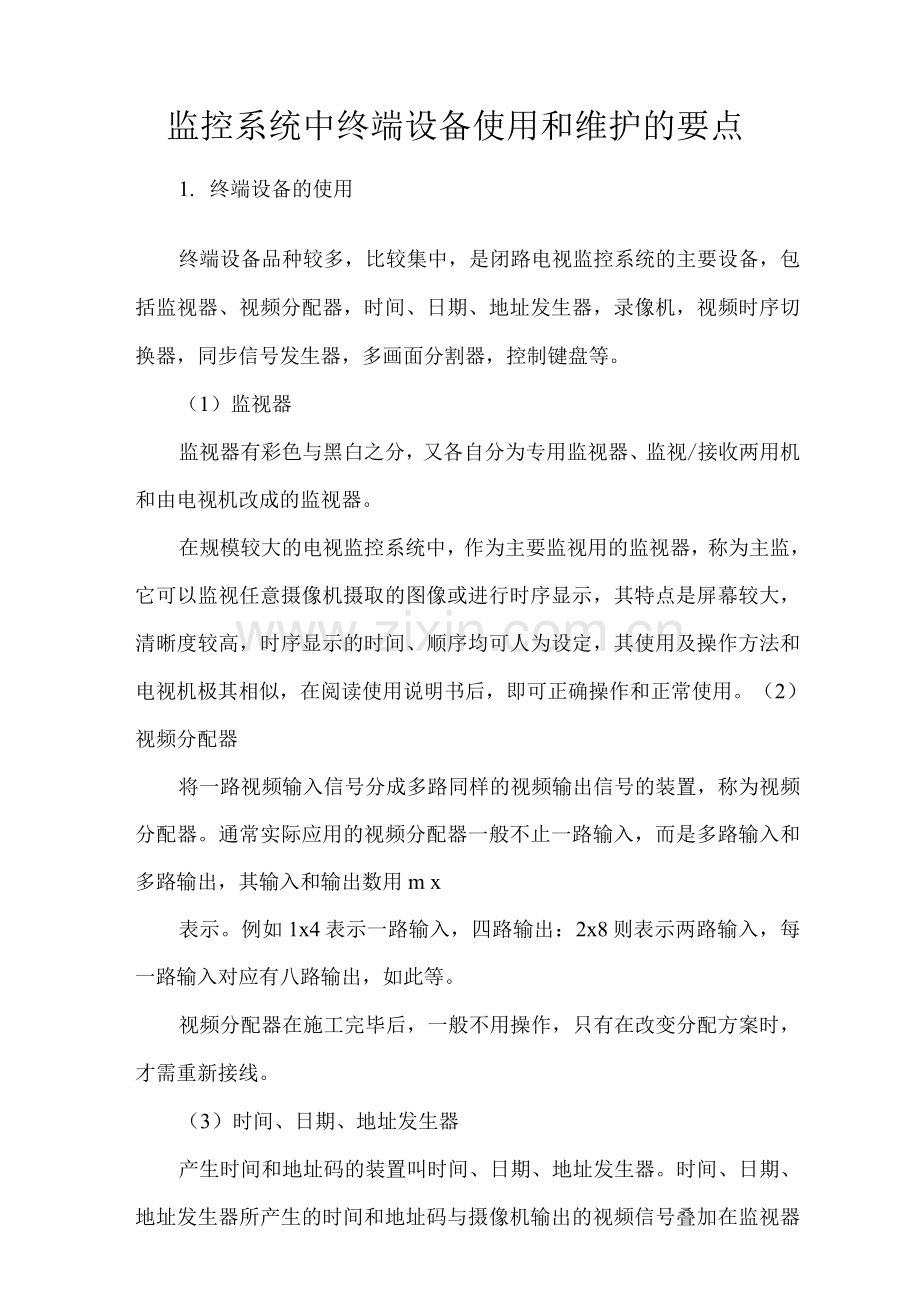

监控系统中终端设备使用和维护的要点
1. 终端设备的使用
终端设备品种较多，比较集中，是闭路电视监控系统的主要设备，包括监视器、视频分配器，时间、日期、地址发生器，录像机，视频时序切换器，同步信号发生器，多画面分割器，控制键盘等。
（1）监视器
监视器有彩色与黑白之分，又各自分为专用监视器、监视/接收两用机和由电视机改成的监视器。
在规模较大的电视监控系统中，作为主要监视用的监视器，称为主监，它可以监视任意摄像机摄取的图像或进行时序显示，其特点是屏幕较大，清晰度较高，时序显示的时间、顺序均可人为设定，其使用及操作方法和电视机极其相似，在阅读使用说明书后，即可正确操作和正常使用。（2）视频分配器
将一路视频输入信号分成多路同样的视频输出信号的装置，称为视频分配器。通常实际应用的视频分配器一般不止一路输入，而是多路输入和多路输出，其输入和输出数用m x
表示。例如1x4表示一路输入，四路输出：2x8则表示两路输入，每一路输入对应有八路输出，如此等。
视频分配器在施工完毕后，一般不用操作，只有在改变分配方案时，才需重新接线。
（3）时间、日期、地址发生器

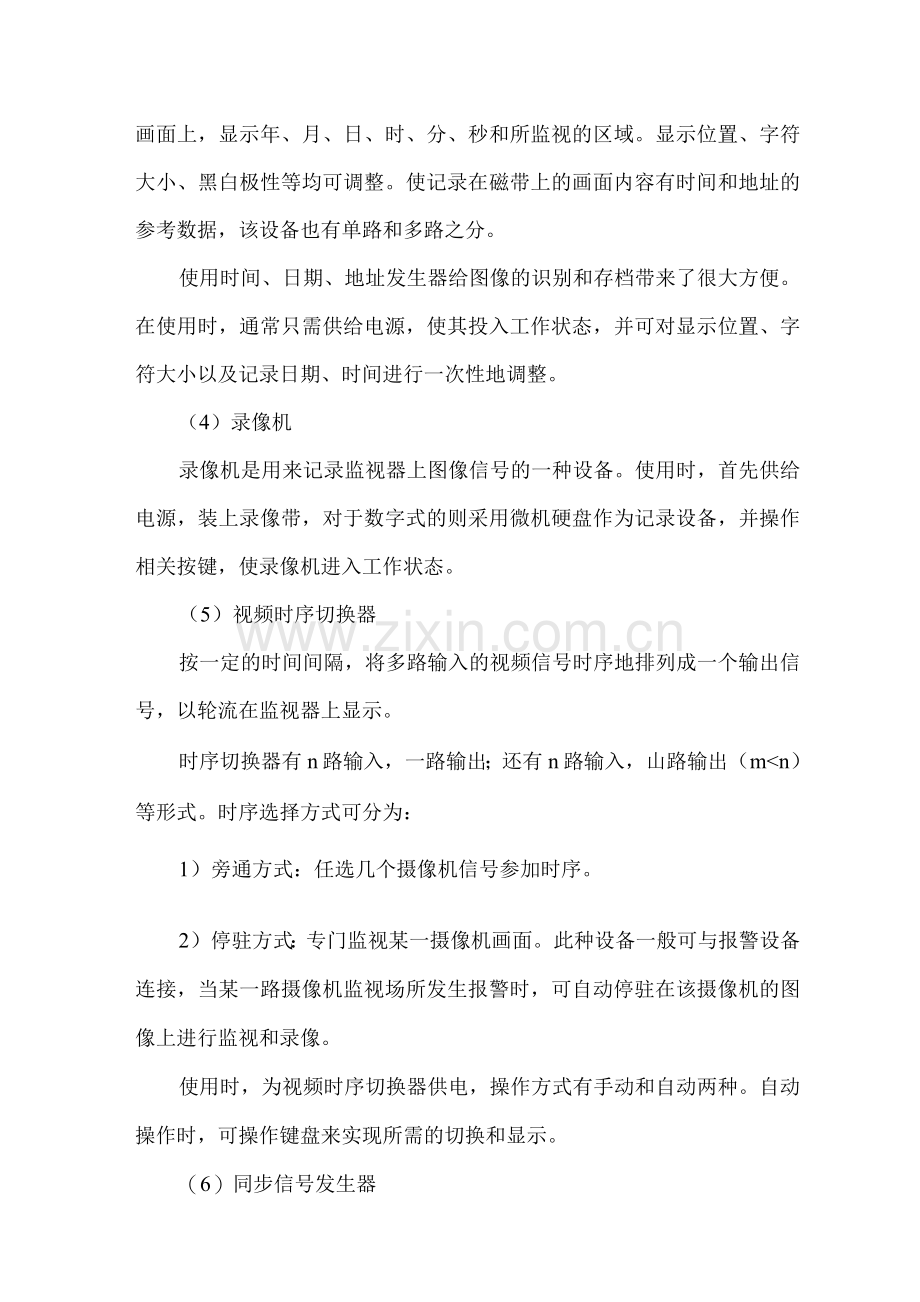

产生时间和地址码的装置叫时间、日期、地址发生器。时间、日期、地址发生器所产生的时间和地址码与摄像机输出的视频信号叠加在监视器画面上，显示年、月、日、时、分、秒和所监视的区域。显示位置、字符大小、黑白极性等均可调整。使记录在磁带上的画面内容有时间和地址的参考数据，该设备也有单路和多路之分。
使用时间、日期、地址发生器给图像的识别和存档带来了很大方便。在使用时，通常只需供给电源，使其投入工作状态，并可对显示位置、字符大小以及记录日期、时间进行一次性地调整。
（4）录像机
录像机是用来记录监视器上图像信号的一种设备。使用时，首先供给电源，装上录像带，对于数字式的则采用微机硬盘作为记录设备，并操作相关按键，使录像机进入工作状态。
（5）视频时序切换器
按一定的时间间隔，将多路输入的视频信号时序地排列成一个输出信号，以轮流在监视器上显示。
时序切换器有n路输入，一路输出；还有n路输入，山路输出（m<n）等形式。时序选择方式可分为：
1）旁通方式：任选几个摄像机信号参加时序。
2）停驻方式：专门监视某一摄像机画面。此种设备一般可与报警设备连接，当某一路摄像机监视场所发生报警时，可自动停驻在该摄像机的图像上进行监视和录像。
使用时，为视频时序切换器供电，操作方式有手动和自动两种。自动操作时，可操作键盘来实现所需的切换和显示。
（6）同步信号发生器
同步信号发生器将产生的同步信号经脉冲分配后，送给各路摄像机和其他设备，使它们能够同步地进行工作。
同步信号发生器的作用：消除或减少因各路视频信号的不同步导致视频切换瞬间的同步紊乱，以致引起图像的瞬间闪跳；使录像机能录得比较稳定的图像，能进行图像的混合或特技处理。
（7）多画面分割器
多画面分割器是能将多路摄像机摄取的图像信号，经处理后在监视器荧光屏的不同部位进行显示的装置。
产品有四画面分割器、九画面分割器、十六画面分割器等多种形式。
分割画面的形式可由值班人员按照需要进行调整。
（8）控制键盘
键盘是人机对话的窗，值班人员通过键盘向前端设备发出指令，如控制前端摄像机的开启与关闭、云台的转动以及对视频信号的遥控和切换等。
以上叙述了单体形式设备的功能和使用，实际上电视监控系统的终端设备种类很多，功能各不相同，小型控制设备只控制云台及镜头；规模稍大的控制设备是将各单体设备作成功能板或功能模块置于同一机壳内，构成控制矩阵；大规模电视监控系统集入侵、防火、电视监控、通信联络等于一体，常用多功能控制台或大型矩阵控制器，越来越多地采用微机控制，通过微处理器、电源板、视频输入板、视频
输出板等，完成综合控制台或大型控制器的全部功能。
2. 终端设备的维护
闭路电视监控系统终端设备较多，各种线路也比较复杂，必须经常进行维护、及时检修，以保证系统的正常运行。
（1）常见的故障
常见的故障有：图像不清晰、抖动、闪过，甚至无图像显示，以及设备发热、有焦味、噪声，引线和零件脱落，电器件损坏等。
电路的常见故障有：短路、断路（或称开路）、动作失灵、误动作、漏电，以及一切不符合正确设计的控制状态，还有影响电气安全，美观和经济性的种种故障。
（2）电气故障诊断方法
电气维修，常分寻找故障和排除两个阶段。寻找故障称为“诊断”，寻找故障的方法称为“诊断方法”，排除故障即是修理过程。
电气故障诊断方法，如下：
1）直观法用眼晴可以观察到烧焦的痕迹、断线线头，火光、火球、冒烟等：用鼻可以闻到电气烧灼的焦味，以及一切异味；用耳可以听到一切不正常的声响：用手可以触摸感觉到温度异常、振动，以及感觉其他异常现象。总之，用五官和人体能直接观察和判断诊断许多电气故障，是行之有效的、最快速的、最经济的，方法最简单的手段。
2）试电笔检查法有许多故障不能直接观察出来，需要借助于工具、仪表和仪器，试电笔是最简单的维修电工随身必备的工具。利用它可以检查电源的有无，是否漏电、有无断线等。但是对于试电笔的亮度必须注意观察和加以区分。
3）电流、电压、电阻测量法有许多故障仅用试电笔是检查不出来的，而需要借助于对电流、电压和电阻的测量，例如使用常用万用表、钳形表或电桥，就比较容易找到故障。对于三相电源断相故障，有时用试电笔不易判断，而用电压表逐相逐点测量就能快捷而准确地找到故障点。发热故障往往和电流有关，用测量电流的方法就能准确判断故障。线圈的故障、二极管、晶体管和电解电容的故障，常用万用表的电阻挡测量，很快就能找到故障和判断元器件的好坏。
4）绝缘电阻测量法
漏电以及电器线圈或线路受潮等故障，往往要通过测量绝缘电阻的方法来判断。许多电气应用场合规定了绝缘电阻数值，若经测量达不到规定数值，就不能通电运行。
5）示波法使用相应规格的示波器，根据电路原理，逐级测量波形，是判断电路特别是电子电路的行之有效的方法。
6）逻辑电笔法逻辑电笔携带方便、使用直观，可以测量某点电平高低、或产生某种频率的矩形波作为模拟信号，是检查电子电路特别是逻辑电路的有效方法。
7）专用仪器、仪表法电气面广、面宽，有些具有特殊的参量，需要用专用的仪器、仪表才能测试和判断。例如场强仪利用场强的测量是判断视频系统的故障的有效手段。专用仪器、仪表种类繁多，适用于各种专业的场合。
8）替换法有许多故障借助于工具、仪表、仪器都不太方便，而更换新品一试，往往就比较快速地进行判断。例如电子设备中可以用备用电路板替换可疑的旧板一试，就可快捷判断。
9）迹点寻迹法这是寻找故障的一种方法，可以逐点、逐级、逐步查找，缩小故障面，帮助维修人员快速、准确地找到故障点。
10）排除法这也是寻找故障的一种方法，即将一部分判定是正常的元器件和电路排除出去，再借助于工具和仪器来判断，逐步缩小故障面，不断地排除，更进一步缩小故障面，从而较快较准确地诊断出故障点。
11）比较法
对相关电路的电压、电流、波形和参数测量结果进行比较，以此来判断故障的一种方法。
12）通电动作试验法对于电器件，可以通过通电动作试验来判断电器件的动作是否符合设计，从而判断故障，也是调试电气设备常采用的方法。往往不带负载，比较安全。
13）短路和开路法在不影响信号传送和不发生其他问题的情况下，可以把某处短路，观察输出电流等数据来判断某个环节是否正常。或者是断开输出与下一级输入的连线，分别测量两者电压或波形来判断故障的一种方法。
14）分析法有许多故障要对元器件或电路的工作原理来进行分析判断，有时在分析后再有日的地进行测量，再进一步分析判断。这对复杂的隐蔽的故障是一种有效的方法。但对维修人员要求有一定的理
—6 —
论水平。
15 ）综合法以上各种方法是孤立地介绍的，实际上对于一名优秀的维修人员，经常是利用各种方法，综合使用，灵活掌握，以准确、快捷地找到故障为目的。各种方法使用得越自如、越准确，找到故障点的办法越好，效率越高。所以在实际故障诊断中，要综合使用各种方法。以最快的速度、缩小故障范围，从而准确地找到故障点。
（3）电气故障维修方法
电气故障，有相当一部分查找非常费时间，而排除起来很容易，但是也有的故障，维修时非常费时间。对于各种电气故障，也有许多维修方法。采用正确的维修方法，不但能保证故障的排除，而且保证了修理质量。电气故障常用的维修方法，如下：
1）清理法这是最简单、也很可行的方法，如吹尘、吸尘、扫尘、擦洗（用酒精、稀料或汽油，不要用水去清洗电器件和电气设备）。清理时，注意不要损坏元器件和零件。
2）更换新品法包括元器件更换、元器件的零部件更换、导线更换、接插件更换，以及整块印刷电路板和电机、变压器的更换。
3）重新装配法有些电气故障，特别是部件和元器件，因为接触不良、动作不灵活等等，往往通过拆卸，重新按工艺装配一次，故障就排除了。
4）烘烤法有许多电器、线圈、电机、变压器，因为受潮，使绝缘电阻下降，导致电气绝缘性能变坏，造成漏电、击穿等现象，经烘烤去除潮气，使电气设备、元器件、电机、变压器等的绝缘性能恢复，
