BL2000串行控制系统参数设置.ppt

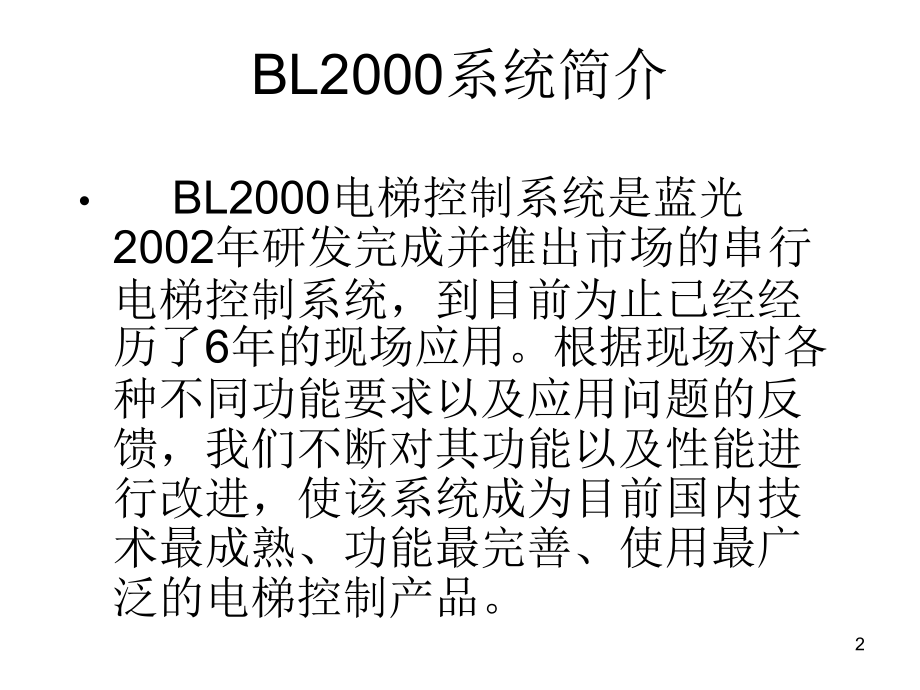

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,BL2000,串行控制系统使用说明,1,BL2000系统简介,BL2000,电梯控制系统是蓝光2002年研发完成并推出市场的串行电梯控制系统，到目前为止已经经历了6年的现场应用。根据现场对各种不同功能要求以及应用问题的反馈，我们不断对其功能以及性能进行改进，使该系统成为目前国内技术最成熟、功能最完善、使用最广泛的电梯控制产品。,2,BL2000,电梯控制系统采用了高性能、高集成度的富士通,CPU，,同时电源、信号输入输出接口、编码器接口、模拟接口等都采用进行了多重抗干扰设置，同时采用了独特的软件滤波运算，使其具有较高的抗扰性，适合各种不同环境的电梯使用。,由于采用了高集成度的,CPU，,控制功能需要的硬件功能模块都集中在,CPU,中，大量减少外围功能电路，从而大大降低板内软件的故障的可能性。,BL3000,是,BL2000,的升级产品，其继承了,BL2000,的优点，兼容,B2000,的使用方法。同时更具有可扩展性，同样具有较高的竞争力。,3,功能提要,BL2000,系统除一些非标要求控制功能外，其集成了电梯常见的一般、特殊功能，而且就集成于通用软件内。,1、,一般电梯运行控制功能，如检修运行、自动运行、司机运行、专用运行、消防运行、自救运行等。,2、特殊运行控制功能，如并联群控运行、应急运行、贯通门控制、提前开门运行、再平层运行、残疾人用梯运行、地震运行等。,3、远程监控、,IC/ID,卡控制、负载检测等辅助功能。,4,BL2000控制系统的参数结构,监视参数-观察电梯运行状态及数据,基本参数-楼层、时间、,I/O,等基本设置,运行参数-速度、时序、曲线等运行参数,特殊参数-系统一些特殊功能设置参数,5,按参数的作用以及结合电梯运行功能设置调整系统参数,6,楼层设置,总楼层,待梯层,消防层,锁梯层,7,1.总楼层数设定,Total Floor 64,总楼层数,2.待梯层设定,无外召和内选时电梯延时（返基站时间）返回的楼层，设置方法同上。,Homing Floor 1,待梯楼层,8,3.消防疏散层设定,收到消防开关信号后，电梯消除内选、外召后直接到达消防疏散层。,4.锁梯层设定,电梯正常运行过程中关闭电锁后，电梯运行到锁梯层后停止运行。,Fire Floor 01,消防层设置,Parking Floor 01,锁梯层设置,9,I/O输入状态,1、输入口有效电平设置,Input Type Enter,输入有效电平,Input Type,X00:On,闭合有效,Input Type,X01:Off,断开有效,Esc,Esc,Enter,10,2.输出继电器触点类型设定,Output Type Enter,输出有效电平,Input Type,Y00:On,闭合有效,Output Type,Y01:Off,断开有效,Esc,Esc,Enter,当输出继电器为常开接点时,设置为,OFF,常闭接点为,ON，,出厂设定值全部为,OFF。,注意：输出继电器,Y12,在使用富士变频器时做为使能信号应设为,ON。,11,3.输入功能选择,Input Select,输入功能选择,Input Select,X28:28,输入功能选择,Input Select,X29:28,输入功能选择,Esc,Esc,Enter,12,功能号,定义,功能号,默认输入电平设置,0,检修输入,17,抱闸接触器反馈输入,1,上行输入,18,应急自动平层运行输入,2,下行输入,19,变频器运行输入,3,上端站2输入,20,电锁输入,4,下端站2输入,21,热敏开关输入,5,上限位输入,22,6,下限位输入,23,7,上端站1输入,24,再平层条件输入,8,下端站1输入,25,再平层感应器信号输入,9,上平层输入,26,备用,10,下平层输入,27,备用,13,功能号,定义,功能号,默认输入电平设置,11,变频器故障输入,28,备用,12,消防输入,29,备用,13,急停输入,30,备用,14,门联锁输入,15,*抱闸反馈输入/主电源接触器输入,16,辅助接触器输入,X28、X29,输入端口具有多功能输入功能，设置相应的功能号，,X28、X29,可以替换部分,X0X21,输入的功能；,14,多功能输入设置时，如果设置的某一端口的功能号已经存在（被其它端口占用），则系统会报出错信息，本次设置无效；如：,端口,X28,已设置为“1”（上行输入），当再设置,X29,为“1”，按“,Enter”,键（确定）后，系统显示“,X28 already set 1”，,端口,X29,的功能号将保持原值；,所以，如果想设置,X29,为“1”，必须设置,X28,为其它为占用的功能号或设置为“28”（备用输入）。,不建议更改输入端口的设置。,注意：端站、门区信号输入即时性要求较高，多功能输入口不可替换其输入功能。,15,4.输出功能选择,Output Select,输出功能选择,Output Select,Y16:28,输出功能选择,Output Select,Y17:28,输出功能选择,Esc,Esc,Enter,16,功能号,定义,功能号,默认输入电平设置,0,再平层输出,8,主接触器控制输出,1,消防联动输出,9,辅助接触器控制输出,2,开门2接触器控制输出,10,变频器上向控制输出,3,关门2接触器控制输出,11,变频器下向控制输出,4,开门1接触器控制输出,12,变频器使能控制输出,5,关门1接触器控制输出,13,多段速指令1控制输出,6,抱闸控制输出,14,多段速指令2控制输出,7,经济电阻控制输出,15,多段速指令3输控制出,新主板,BL2000-STB-V9,的输出口,Y16-Y19,为多功能输出口，设置相应的功能号，,Y16-Y19,将输出相应的功能信号；,17,层站显示设置,层站显示设置,Set Indication Enter,层站显示设置,Set Indication,01：-1,绝对楼层:显示楼层,Set Indication,13：13A,绝对楼层:显示楼层,Esc,Esc,Enter,设置楼层中每一层的显示符号（显示楼层），可设置成英文字母或有符号数字。第三位显示,A、B、C、D、E,18,停靠层站设置,停靠层设置,Set Stop Floor Enter,停站层设置,Set Stop Floor,01：ON,绝对楼层:停靠,Set Indication,02：OFF,绝对楼层:不停靠,Esc,Esc,Enter,设置每一层是否停靠（,ON,为停靠层，,OFF,为不停靠层）。,19,电梯运行速度设置,1.电梯额定速度设定,电梯额定速度可按电机额定转数、曳引比、减速比和曳引轮节径计算得出。,注意：电梯额定速度用于计算电机额定转速下与电梯速度间的比例关系，改变该参数不能改变电梯的实际运行速度；,Car speed,1.6m/s,电梯额定速度,20,2.电机额定转速设定,电机额定转速，按电机铭牌参数设置,。,Motor Speed,1470 rpm,电机额定转速,3.编码器脉冲数设定,编码器脉冲数：指进入主控电脑板的脉冲数。在电机额定转速下，当编码器输出脉冲频率小于25,kHz,时，可将编码器信号直接接入。当大于25,kHz,时，需分频后接入，但分频后的信号频率不得小于6,kHz。,Pulses 1024 PPR,编码器每转脉冲数,注意：电梯额定速度、电机额定转速及编码器脉冲数是决定电梯能否正常运行的三个重要参数，三个参数其中有一个改变就必须重新进行井道自学习。,21,电机额定转速与电梯额定速度必须满足说明书的计算条件,22,额定速度、曳引电机额定转速、编码器脉冲数设置后，包含了电梯的曳引比、减速比和曳引轮直径以及井道计数脉冲与运行距离之间的关系，如设置不正确会出现以下现象：,1、电梯操作器或调试软件显示的电梯运行速度与实际的运行速度不符合，如编码器脉冲设置或曳引电机额定转速设置小了，显示的运行速度将高于实际的运行速度，自学习完成后的楼层刻度显示将高与实际的高度值。,2、由于自学习的楼层刻度与实际刻度不符合，直接停靠电梯运行的减速曲线将比实际设置的要急，可能还会出现不平层现象（运行超出平层位置，停车较急）。,使用安装在限速器上的编码器可以，要按限速器设置。,23,4.检修运行速度,设置检修运行速度。按有关标准规定，检修速度不得大于0.6,m/s。,Insp Speed,0.30 m/s,检修运行速度,5.起动平滑速度设定,当曳引机起动阻力过大时，可适当加入起动平滑速度，起动平滑速度设为0时，不起作用。,Start Speed,0.30 m/s,启动平滑速度,24,6.自救运行速度设定,当电梯故障停在非门区时，若安全回路，变频器恢复正常后，电梯可自动靠站（自救运行至门区）。该界面可进行自救速度设置，范围是0.010.6,m/s。,Leveling Speed,0.30 m/s,自救运行速度,7.单层运行速度设定,(1)单层速度稳速值的大小决定了所能运行的最小楼间距；,(2)电梯速度在1.5,m/s,以上时，电梯单/多层运行具有不同的稳速值；,(3)若楼间距过小时，应适当降低单层速度，一般应设置在0.81.0,m/s。,Least Speed,1.00 m/s,单层运行速度,25,模拟运行曲线参数,1.加速斜率,b1,设定,Acceleration b1,0.6 m/s,2,加速斜率,b1,2减速斜率,b2,设定,Deceleration b2,0.6 m/s,2,减速斜率,b2,3,S,时间1,P1,设定,S Curve P1,0.6 m/s,2,S,曲线,P1,26,4,S,时间2,P2,设定,S Curve P2,0.6 m/s,2,S,曲线,P2,5,S,时间3,P3,设定,S Curve P3,0.6 m/s,2,S,曲线,P3,6,S,时间4,P4,设定,S Curve P4,0.6 m/s,2,S,曲线,P4,27,注意：,b1、b2、P1、P2、P3、P4,六个参数用于运行曲线的设置调整。可以通过这六个参数调整电梯的舒适感（舒适感除曲线外还与变频器参数有关）。,b1、b2、P1、P2、P3、P4,六个参数与曲线的对应关系如下图。,增大参数值，曲线相应部分变急；减小参数值，曲线相应部分变缓；适当调整以上六个曲线参,数可获得很好的舒适感，并满足电梯标准的有关条款要求。,28,平层调整,1平层调整,当电梯对每一楼层上、下行停梯均不在同一位置时，调整该参数（上高、下低时减小，反之增大）。调整量为平层差值的一半（缺省值为50,mm）。,Leveling Adjust Enter,平层调整,Leveling Adjust,50 mm,无/有,ESC,Enter,29,电梯运行时序,30,Fu10=OFF，Fu11=OFF，Fu12=OFF，Fu13=OFF,时,t3=,零速时间(新版本可设),Zero time,t2,提前开闸时间,Breale on time,t1=0.5S,运行信号延时(,Run input time,),Y6,段速/模拟,Y11Y10,方向,Y12,使能,X19 J2,零速值(,Zero Speed),t4,抱闸时间(,Breale off time)(,该时间设置要小于2秒),如：,Fu10=ON,时，,t1=0,其他时间可设。,31,Fu12=ON,时，,Fu10,必须设为,ON。(,西威、科比,F4,变频器多段),t1=0,段速,X19(J2),Y16(,抱闸),t3(,零速时间),t2,方向,使能,t4(Breale off time),32,t1=0(,运行信号有效后等待时间),t2=,为变频器决定，,F4,为,LF70，,西威为,Open brake deley(,电梯时序参数)原,t2(,主板,Brake on time,时间无效),t3(,零速时间)=210,ms,t4(,抱闸时间)=500,ms(,蓝光曳引机)(其他厂的曳引机,500800,ms),使用西变频器运行反馈信号(主板,X19,输入用的抱闸控制信号)，变频器停车时也有相应的时间对抱闸控制输出进行控制（科比的时间,LF702，,西威的为,spd 0 ref delay），,对变频器时停车要求,LF702t3t4，spd 0 ref delayt3t4，,否则停车时会出现滑车，（变频器取消力矩输出）主板也可能会报,Er17,故障。,33,开关门控制,影响开关门控制的参数是开关门时间，另外与开关门运行控制有关的信号是开关门限位。,34,1.开/关门继电器保持时间设定,(1)开、关门命令发出后，该命令的保持时间由此设定；,(2)当门机系统没有开门或关门限位时，开/关门继电器的保持时间由此界面确定；,(3)当门机系统有开/关门限位时，此时间的设定值应比实际的开、关门时间长1,S,左右。,Door Run Time,005 s,开/关门运行时间,35,关门限位应安装在门关好后才有效，否则将出现以下现象：,1、检修无法关上门；,2、见关门限位，系统停止输出关门信号，不能关上门，系统再开门。,3、见关门限位后系统不会立即再开门，等开关门继电器保持设置时间到后才再开门。在门机保持力的作用下门仍可以关好，但系统显示一下关门故障，但电梯可以正常运行。,如关开门限位安装过后，无法有效，电梯将按开/关门继电器保持时间设定的时间进行开关门输出控制。开关门限位信号正常，开关门输出控制将以开关门限位信号为准。,36,2.轿厢信号 影响开关门的信号,如开关门输入、开关门信号、光幕/触板、负载等信号。,I/O Car Data,Enter,轿厢输入/输出信号,U00U01U02U03,U04U05U06U07,Enter,Esc,U08U09U10U11,U12U13U14U15,U16U17U18U19,U20U21U22U23,37,序号,含义,序号,含义,序号,含义,U00,关门按键1,U07,开门限位1,U14,轻载开关,U01,开门按键1,U08,专用开关,U15,超载开关,U02,开门按键2,U09,开门延长开关,U16,空载（备用）,U03,关门按键2,U10,司机开关,U17,安全触板开关2（贯通门用）,U04,关门限位2,U11,备用,U18,安全触板开关1,U05,开门限位2,U12,直驶开关,U19,U23,备用,U06,关门限位1,U13,满载开关,表5-3-2（13）轿厢信号表,38,3.自动开门保持时间设定,自动状态下电梯开门后保持时间。电梯实际的开门保持时间将根据停站原因进行调整。如果只有内指令或外召而停站，则执行此保持时间。既有内指令又有外召而停站，则在此保持时间基础上加2,S。,4.开门延长时间设定,在自动状态下,按动开门延长按钮（开关）可使电梯开门保持时间加长。该功能只能在开门延长使能,Yes,时，设置并生效。延长时间以秒为单位。,Open Door Time,000s,开门保持时间,Open Delay Time,000s,开门延长时间,39,5.开门延长使能设定,Open Delay Able Enter,开门延长使能,Open Delay Able,NO/Yes,无/有,Esc,Enter,开门延长时间有效(选用)。,6.,司机、专用关门,司机、专用开门后不自动关门，必须手动关门。如驱动模式设置为,1,，关门方式为点动关门，如设置为,0,，手动关门后直接关到位，不需要长按关门按钮。,Drive mode,Mode:0/1,驱动模式,40,返基站功能,1.待梯层设定,无外召和内选时电梯延时（返基站时间）返回的楼层，设置方法同上。,Homing Floor 1,待梯楼层,2.返待梯层时间设定,自动返回待梯层时间；设为0时无返待梯层功能。,Homing Time,060s,返待梯层时间,41,锁梯功能,1.锁梯层设定,电梯正常运行过程中关闭电锁后，电梯运行到锁梯层后停止运行,。,Parking Floor 01,锁梯层设置,正常输入锁梯：,（1）电锁输入,X20,无效，电梯在自动运行状态下服务完当前内选登记后返回锁梯层,；,（2）电锁输入,X20,无效，司机、专用状态下由于不能自动关门，必须服务完内选后手动按关门按钮关好门后，关好门后自动返回锁梯层；,（3）电锁输入,X20,无效，检修状态下立即进入锁梯。,42,2.自动开梯时间设定,系统按所设时间自动开梯（电锁,ON）,Start Time Enter,开梯时间,Start Time,07：00,Enter,Esc,43,3.自动关梯时间设定,系统按所设时间自动关梯（电锁,ON）,自动开梯时间与自动关梯时间相同时，该功能失效。,Stop Time Enter,关梯时间,StopTime,18：00,Enter,Esc,44,自动开关梯：,在电锁输入（,X20）,有效时，自动开梯时间,、,自动关梯时间设置相应的时间，电梯将启动该功能；,如电锁输入（,X20）,无效，电梯将按正常进入锁梯状态，不能进行自动开关梯。,当电梯处于关梯时间内，电梯自动锁梯如需要临时开梯运行，将电锁扳到无效，再恢复有效，电梯将在关梯时间内开梯运行，运行结束后再进行同样操作一次（电锁扳到无效，再恢复有效），电梯重新进入锁梯。等到开梯时间时自动开梯。,45,消防运行,1.消防方式设定,当消防方式设为1时，只有消防反基站功能。,Fire Mode Enter,消防方式,Fire Mode,Mode 1,ESC,Enter,方式1,注意：选择消防方式0应考虑电梯外的消防设施是否满足国家标准，否则将可能引起不良后果。,46,2.消防疏散层设定,收到消防开关信号后，电梯消除内选、外召后直接到达消防疏散层。,Fire Floor 01,消防层设置,0：正常消防模式：,消防输入有效后电梯就近平层不开门返回消防层,，,开门待梯，同时进入消防运行，可以按消防标准运行电梯。,1,：消防停用模式：,消防输入有效后电梯就近平层不开门返回消防层,，,开门待梯，同时电梯停止运行，必须撤除消防输入方可恢复正常运行。,47,2：消防员控制运行模式：,1、两个操作阶段，阶段1为消防返回，阶段2为消防员操作。阶段1返回消防层后才能进行第2阶段的运行。,2、消防输入开关为,ON/OFF,状态开关，与主板,X12,连接；消防员操作开关为,ON/START/OFF,共3个状态的开关，,ON,接于操纵盘消防员输入（直使输入），,START,并接于关门输入（用于消防员关门，消防员开关手动拨到,START,位置时,ON,点继续有效，放开手后消防员开关自动弹回到,ON,位置上）。,3、阶段1：消防输入,X12,有效，电梯如正在运行中，清除所有外呼内选就近停车，不开门接着起车返回消防层；电梯如在停车开门状态，电梯将立即关门返回消防层。电梯关门返回消防层开门后停止运行。,4、阶段2：电梯进入消防状态，且返回消防层后开门停止运行；此时消防员操作开关可以触发消防运行，消防员操作开关拨到,ON/STAR，,电梯将能按消防功能运行（只服务一个内指令、开关门符合消防运行功能）。消防员操作开关拨到,ON/STAR,进行消防运行后，如已经离开消防层，消防员操作开关拨到,OFF，,电梯将保持运行，只有电梯运行回到消防层开门后才停止运行。,5、电梯进入消防状态后，光幕输入将失效。,消防输入开关、消防员操作开关都是,OFF,时才能退出消防状态！,48,贯通门运行方式,1.贯通门方式,（1）方式选择,电梯同一层有前/后门时的开门方式，方式0到方式,n,可根据用户要求设计。,Two Door Mode Enter,贯通门,Two Door Mode,Mode 0,ESC,Enter,方式0(0,n),49,n=0：,非贯门方式,n=1：,贯通门方式1，每一个楼层只有一个门可动作。,n=2：,贯通门方式2，某个（些）楼层两个门可动作，但两门不能同时打开，要开另一侧门，本门必须关闭。（内选按钮输入设置前后门各一套）,n=3：,贯通门方式3，某个（些）楼层两个门可动作，正常运行到达贯通层后两门同时打开。（内选按钮输入只设一套，外呼地址设置同方式2）,n=4：,贯通门方式4，某个（些）楼层两个门可动作，正常运行到达贯通层后两门同时打开。（内选按钮输入设置前后门各一套）。,n=5：,贯通门方式5，某个（些）楼层两个门可动作，正常运行到达贯通层后按需开门，如：停车时前门内选或外呼有效开前门，后门内选或外呼有效开后门，前后门内选或外呼同时有效两门同时开。（内选按钮输入设置前后门各一套）。,50,例2某电梯有一层地下室，但只有前门，而一楼有前、后门，则地下室前门所对应的外召盒地址为1，地下室室后门所对应的外召盒地址空缺，一楼前门所对应的外召盒地址为2，一楼后门所对应的外召盒地址为34。,轿厢内选按钮的连结：,当主控电脑板贯通门方式设为0、1时：1,N,层内选按钮连线正常接至轿厢1,N,层内选接口；,当主控电脑板贯通门方式设为2、4、5时：设总楼层数为,N，,则轿厢1,N,层内选接口对应前门动作的1,N,层内选按钮，1对应最底层，,N,对应最高层。轿厢,N+12N,层内选接口对应后门动作的1,N,层内选按钮，,N+1,对应最底层，2,N,对应最高层。,例：某电梯共6层，无地下室，3楼为前、后贯通门，其余楼层均只有前门。则开前门的16层内选按钮应连至轿厢16层内选接口，开后门的3层内选按钮应连至轿厢的第,N+3=6+3=9,层内选接口。,注意：贯通门方式设为1、2、3、4、5时请安装两套开关门按钮输入，以便检修时可以随意打开前后门。,51,2.贯通门动作选择设定,Door Select Enter,贯通门动作选择,Door Select,n:d1=X d2=Y,Esc,Enter,例：某贯通门电梯在6楼时只开前门，后门不动作，电梯在7楼时前、后门都动作。应设置如下：,n：,表示电梯楼层。可通过、键改变。,d1：,表示前门。通过键选中。,d2：,表示后门。通过键选中。,x：,可设为,Y,或,N。Y,表示该门动作，,N,表示该门不动作。可通过、键切换。,Door Select,6:d1=Y d2=N,Door Select,7:d1=Y d2=Y,52,负载检测及力矩补偿,53,1.负载检测设置（本功能只适用于,SJT-150/SJT-300,负载检测装置）,Load Seting Time,称重装置设置,Load Select Yes?,有否称重？,Light Loaded Enter,空载学习,Full Loaded Enter,满载学习,Enter,Esc,Esc,Esc,当变频器控制需要负载补偿时，要得到正确的负载补偿输出必须进行负载检测自学习。自学习方法如右所述：,54,(1)进入负载检测有/无选择界面后按,Enter,键，,Yes,或,No,闪烁，按、键选择。选择完成后按,Enter,确定，按,Esc,取消。只有选择,Yes,后按键才能进行空载、满载自学习。,(2)空载自学习：将轿厢空载，按“确认”键。,Light Loaded Enter,空载学习,Light Loaded,Learning,学习中,Light Loaded,Success/Failure,成功/失败,Esc,Esc,Enter,55,(3)满载自学习：将轿厢满载，按“确认”键。,Full Loaded Enter,满载学习,Full Loaded,Learning,学习中,Full Loaded,Success/Failure,成功/失败,Esc,Esc,Enter,(4)自学习时显示,Wait,表示正在自学习，请等待；显示,Success,表示自学习成功；显示,Failure,表示自学习失败。,56,(5),注意事项,负载检测装置是本系统的可选附件之一；,可产生空载、满载和超载报警信号；,可以输出模拟的负载信号用于变频器的负载补偿输入。,进行负载检测自学习后必须按变频器要求设置补偿电压等级和范围。,进行负载检测自学习后要想知道当前负载情况请查看监视菜单里的负载检测状态。,如果负载检测自学习失败请检查负载检测装置。,关于负载检测装置的细节请参见,SJT-150,说明书。,使用其他公司生产的负载检测装置，通过操纵盘输入空载、满载、超载开关量信号时请设置,Load select,为,No，,系统直接确认负载开关量信号输入。,57,2.负载检测输出电压设定,Load Give Enter,补偿电压,Load Give,-10V+10V,Esc,Enter,负载补偿输出电压范围（根据变频器要求设置）。,3,负载补偿调整,同步控制系统中，由于楼层较低时电梯不安装补偿链，使用本公司的称重装置只能测量出轿厢的负载，无法测量出每层的钢丝绳的重量变化，系统在运行参数中增加负载补偿调整参数进行调整。,Loae Adj,负载补偿调整,58,调整方法：,1、进行空载、满载自学习；,2、将空载电梯运行到顶层；,3、设置补偿输出电压为：8,V+8V,之间（小于正负 8伏，以便有调整的余量）；,4、调整变频器的模拟负载补偿增益，使电梯从顶层向下运行时无溜车，此时该增益为合理值；,5、将空载电梯运行到底层，增大负补偿调整参数，使电梯从底层向上运行时无溜车，此时该参数为合理值；,6、保存系统参数。,注意：该参数的调整范围应为012。,59,必须设置负载检测使能为,Yes,才能进入负载检测状态界面。轻载：0%，半载：50%，满载：100%。,Loading Data Enter,称重数据,Loading Data,80%,Enter,Esc,4.负载检测状态,5.选择称重装置,FU23=ON,：,与主板配套的串行称重装置使用,CAN,总线方 式的,SJT-300,，,FU23=OFF,：,与主板配套的串行称重装置使用,485,总线方式的,SJT-150,。,60,多段速度给定设置,61,1.多段速度方式设定,当使用某些变频器（如富士,G11UD）,需要多段给定速度指令时，该参数设为,Yes，,出厂值为,No。,Multi Speed Mode Enter,多段速度方式,Multi Speed Mode,Mode:Yes/No,ESC,Enter,多段速度/模拟速度方式,62,2.多段速度值设定,当多段速度方式设为,Yes,时，必须进行多段速度值设定及换速距离设定，具体数值请参见下表（供参考）：,表5-6-2-1多段速度值设定,电梯速度,设定值,参数,1.0,m/s,1.51.75,m/s,2.0,m/s,2.5,m/s,V1,1,m/s,1.51.75,m/s,2.0,m/s,2.5,m/s,V2,0,1.0,m/s,1.6,m/s,2.0,m/s,V3,0,0,1.0,m/s,1.6,m/s,V4,0,0,0,1,m/s,S1,1.3,m,2.4,m,4.2,m,6.5,m,S2,0,1.3,m,2.4,m,4.2,m,S3,0,0,1.3,m,2.4,m,S4,0,0,0,1.3,m,63,在进行多段速度值设定时，应将,V1,设成最高速度段所对应的速度值，将,V4,设成最低速度段所对应的速度值，单位为,m/s。,一旦速度值设定后，液晶界面将显示折算对应的电机转速值，单位为转/分（,r=rpm）。,Multi Speed Give Enter,多段速度值给定,Multi Speed Give,V1:1.6m/s,ESC,Enter,Multi Speed Give,V2:0.96m/s,Enter,Multi Speed Give,V3:0.00m/s,Enter,Multi Speed Give,V4:0.00m/s,Enter,ESC,ESC,ESC,注意：用户一定要用该显示值作为变频器对应的转速给定值来对变频器进行设置，否则电器运行速度将不满足要求。,折算的电机转速,电梯速度,64,多段速输出举例,图5-6-2-6（5）多段速度输出示意图,注意：用户一定要用该显示值作为变频器对应的转速给定值来对变频器进行设置，否则电梯运行速度将不满足要求。,65,3.,减速距离设定,Decel Distace Enter,多段速度值给定,Decel Distace,S1:2.4m,ESC,Enter,Decel Distace,S2:1.3m,Enter,Decel Distace,S3:0.0m,Enter,Decel Distace,S4:0.0m,Enter,ESC,ESC,ESC,在多段速度方式下，调节不同速度段的减速距离可以防止电梯非零速下闸或爬行距离过长。对应不同速度的减速距离是不相同的，在调试时应分别试验及整定。（2）中的表5-6-2-1仅供设置时参考。,注意：（10）、（11）参数只有在多段速度方式设为,Yes,时有效。,66,并联控制,1.并联使能设定,Yes：,并联运行，,No：,单梯运行。,Twins Control Enter,并联使能,Twins Control,Yes/No?,ESC,Enter,67,2.并联梯号设定,在并联使能设置,Yes,时，应进行并联电梯号设置,A,或,B。,界面设置如下所示：,Parallel Enter,并联梯号,Parallel No,A,ESC,Enter,A,梯,68,3.消防疏散层设定,收到消防开关信号后，电梯消除内选、外召后直接到达消防疏散层。,Fire Floor 01,消防层设置,（1）设置并联梯号,，,一台梯号设置,A,，,另外一台设置为,B,。,（2）两梯的消防层设置为同一楼层，用于错层控制对齐楼层（否则，呼梯登记串层）。,（3）呼梯地址每台按正常单梯设置。,（4）设置完成并保存参数后，请再复位电源，确保正确更新通讯地址。,69,群控控制,1.群控使能设定,Yes：,群控运行，,No：,单梯运行（只有客户要求厂家提供该功能时设置群控才有效）。,Group Control Enter,群控使能,Group Control,Yes/No?,ESC,Enter,70,2.并联梯号设定,在并联使能设置,Yes,时，应进行群控电梯号设置,A、B、C、D、E、F、G、H。,界面设置如下所示：,Parallel Enter,并联梯号,Parallel No,A,ESC,Enter,A,梯,如没有错层情况，对梯号设置无要求；,如有错层，应将下错层最多的电梯设置为,A，,其次为,B。；,如按下错层情况设置完毕，应以上错层最高的电梯为先设置梯号。,群控电梯如有不停靠楼层，主板应设置相应的不停层，同时群控板上也应把该梯的不停层设置为不停靠，注意两板之间设置不停层时显示的楼层方式不同，主板显示的是显示楼层，群控板显示的是绝对楼层，注意设置时对应。如设置不正确，会出现争抢现象（运行接触器来回上一定时间后才恢复正常），设置正确不停层设置后解决问题。,71,3.消防疏散层设定,收到消防开关信号后，电梯消除内选、外召后直接到达消防疏散层。,Fire Floor 01,消防层设置,（1）群控梯的消防层设置为同一楼层，用于错层控制对齐楼层（否则，呼梯登记串层）。,（2）呼梯地址每台按正常单梯设置。,（3）设置完成并保存参数后，请再复位电源，确保正确更新通讯地址。,72,特殊功能选择参数,为了满足用户的特殊需求，本控制系统中设计一些非标准的功能，供用户选用。,Function Select Enter,特殊功能,Function Select,FU00 OFF,ESC,Enter,Function Select,FU01 OFF,Enter,Function Select,FU23 OFF,Enter,ESC,ESC,73,表5-6-2-1多段速度值设定,功能号,功能说明,FU00,电梯停车平层后，以当前楼层为基准，如果原运行方向以上的楼层没有外召和内选登记，则清除所有内选登记。,FU01,内部测试用。,FU02,电梯换速运行到爬行段，遇到双门区后，将变频器的速度给定到0；否则系统出厂默认是遇单门区给定到0。,FU03,内部测试用。,FU09,设为,ON,：,运行中可以取消内选；设为,OFF,：,运行中不可以取消内选。,FU10,设为,ON,：,变频器运行反馈（,X19）,有效立即开闸；设为,OFF,：,变频器运行反馈有效后等待0.5秒开闸。,FU11,设为,ON,：,输出科比,F4,变频器多段速逻辑；,FU12,设为,ON,：,使能、方向、段速同时给（西威、科比,F4,变频器多段速时使用）；设为,OFF,：,不使用西威、科比,F4,变频器多段速时请设为,OFF,。,74,功能号,功能说明,FU13,设为,ON,：,停车时方向先掉，零速下闸（西威多段速时使用）；设为,OFF,：,使能、方向同时掉。,FU14,ON,：,使用残疾人用梯功能；,OFF：,无残疾人用梯功能。,FU16,ON,：,系统确认门锁关闭时关门限位必须有效，,OFF,：,门锁状态与,关门限位无关。,FU17,ON,：,检修运行停车时使能方向与抱闸同时掉，,OFF：,检修运行停车时抱闸后延时0.5秒掉使能方向。,FU18,ON,：,贯通方式时只安装一套开关门按钮；,OFF,：,贯通方式时安装两套开关门按钮；,*,FU19,ON,：,开门再平层使能；,OFF,：,无再平层功能。,*FU20,ON,：,提前开门使能；,OFF,：,无提前开门功能。,FU21,ON,：,检修状态非门区位置不开门,；,OFF,：,检修状态任何位置都可开门,.,FU22,ON：,主板为,BL2000,STB-V9,以上版本硬件,（,可以使用,X26、X27、X28、X29,输入及,Y16、Y17,输出,）；,OFF,：,主板为,BL2000,STB-V2,版本硬件,（,不可用新增的输入输出端口,）,。,FU23,FU23=ON,：,与主板配套的串行称重装置使用,CAN,总线方式的,SJT-300,，,FU23=OFF,：,与主板配套的串行称重装置使用,485,总线方式的,SJT-150,。,75,再平层/提前开门,1.提前开门速度,电梯正常运行换速进入再平层门区后，电梯提前开门的速度。,注意：多段速运行时（采用双门区速度给零,FU02=ON）,换速后的爬行速必须小于该速。,Open door Speed,提前开门速度,76,2.再平层停止速度,提前开门或再平层运行过程中如速度高于该速度，电梯停止运行。,Relevelst Speed,再平层停止速度,3.再平层运行速度,模拟给定时设定的再平层运行速度。,Relevelrun Speed,再平层运行速度,77,其它参数菜单设置与操作,一.井道自学习,电梯进入正常运行前必须进行井道自学习；,电梯进行井道自学习前必须具备以下条件：,（1）上/下限位开关、上/下端站开关及对应的桥板安装完毕，接线正确；,（2）上/下门区开关及每层门区桥板安装完毕，接线正确；,（3）安全回路及门锁回路正常；,（4）系统基本参数、运行参数设置完成；,（5）电梯可正常进行全程检修运行。,3.进行井道自学习必须在检修状态下并且轿厢下行到下限位开关才能开始进行；,4.如果电梯不在下限位位置则显示,To Down Limit，,按慢下把电梯开到下限位；,5.如果电梯在下限位显示,Enter To Start，,按,Enter,键，电梯自动进行自学习；,6.电梯自学习到上限位停止；,7.自学习成功显示,Success；,8.,自学习失败显示,Failure LER=#，,请按故障码提示处理后再自学习（故障号含义请参见附录）；,9.自学习过程中如想退出自学习，请按,Esc,键，显示,LER=15，,再按,Esc,退出。,78,Hoistway Learn Enter,井道自学习,Hoistway Learn,01 learning,ESC,Enter,到下限位,To Down Limit,开始自学习,Enter to start Enter,开始自学习,Enter,成功,Success,失败,Failure LER=01,ESC,ESC,79,二.参数保存,进入保存参数菜单后选择,Yes，,按,Enter,键，系统自动保存已修改过的参数。
