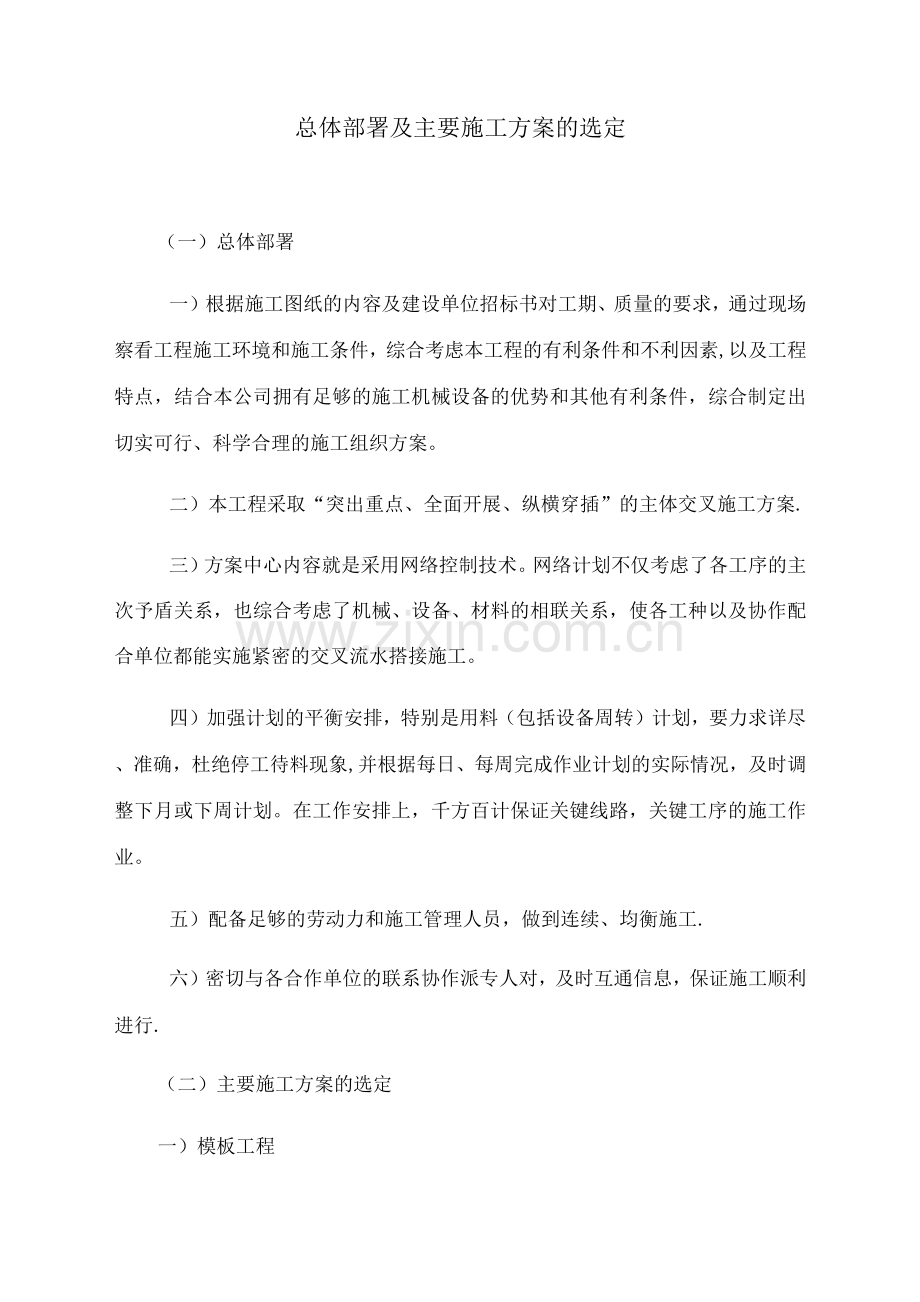

总体部署及主要施工方案的选定
（一）总体部署
一）根据施工图纸的内容及建设单位招标书对工期、质量的要求，通过现场察看工程施工环境和施工条件，综合考虑本工程的有利条件和不利因素,以及工程特点，结合本公司拥有足够的施工机械设备的优势和其他有利条件，综合制定出切实可行、科学合理的施工组织方案。
二）本工程采取“突出重点、全面开展、纵横穿插”的主体交叉施工方案.
三）方案中心内容就是采用网络控制技术。网络计划不仅考虑了各工序的主次予盾关系，也综合考虑了机械、设备、材料的相联关系，使各工种以及协作配合单位都能实施紧密的交叉流水搭接施工。
四）加强计划的平衡安排，特别是用料（包括设备周转）计划，要力求详尽、准确，杜绝停工待料现象,并根据每日、每周完成作业计划的实际情况，及时调整下月或下周计划。在工作安排上，千方百计保证关键线路，关键工序的施工作业。
五）配备足够的劳动力和施工管理人员，做到连续、均衡施工.
六）密切与各合作单位的联系协作派专人对，及时互通信息，保证施工顺利进行.
（二）主要施工方案的选定
一）模板工程
1、基础底板侧模采用砖胎模。
2、本工程现浇板采用18mm厚胶合板。支撑体系：地下室采用钢、木混合体系（①48无缝钢管、5Qx1mm方木），主体采用碗扣式脚手架及早拆体系，模板材料主要采用塔吊进行运输。
二）钢筋工程：钢筋现场加工制安、钢筋接长①20以下以搭接、焊接为主，①20（含①20 ）以上钢筋接长采用直螺纹连接。
三）砼工程：本工程砼均采用清水砼浇筑工艺，所有的砼均采用商品混凝土，浇筑以泵送为主，塔吊输送为辅，输送泵主要用于浇筑梁、板等构件，塔吊主要用于浇筑竖向构件和梁柱节点部位。
四）外脚手架工程
本工程一至三层、屋顶水箱间的外脚手架采用双排落地扣件式钢管脚手架，密目式安全网维护。
本工程住宅楼主体四层以上外架采用整体提升外架、密目式安全网防护；
五）主要机械设备选用：垂直动输为1台塔吊（臂长为55米）、1台施工电梯、1台物料提升机，砼输送泵2台（其中一台备用），砼布料机1台（半径28米），钢筋调直机1台，弯曲机2台、切断机2台，闪光对焊机1台，钢筋直螺纹连接设备3套。
（三）总工序安排
一）基础工程工序安排
验槽（含修整基坑）-承台及筏板T底板迎水面防水及保护层T基础钢筋T基础模板T基础砼T地下室结构施工^地下室外墙防水T地下室外墙外侧土方回填。
二）主体结构工序安排
本工程每层分两个流水段进行施工。
楼面放线T绑扎墙柱钢筋（专业工种予留予埋）-墙、暗柱钢筋验收T支墙、暗柱模板、浇筑砼T支梁板模板T绑扎梁板钢筋（专业预留预埋）T梁板钢筋验收T浇砼T养护
三）砌体及装修
砌体工程随主体由下至上进行，装修在有工作面的前提下提前插入，工序注意事项为：主体在分段验收的情况下，抹灰可随砌体进行.
四）其它工序详见（施工进度网络图）
（四）垂直运输机械的选用及安装拆除
一）塔吊
1、塔吊的选用
为覆盖整个建筑物范围，根据建筑物的外轮廊尺寸选用一台臂长为55m的塔吊，位置见附图《施工平面布置图》，主要用于钢筋模板、钢管等的垂直运输。
2、塔吊基础结构
塔吊基础的平面布置和结构图见如下插图

m细

3、塔吊的安装
(1) 安装前的准备工作：按总平面图的要求布置并清理障碍物，检查塔基及预埋件是否符合要求，准备吊装机械、枕木、铁丝、钢丝绳、绳扣等常用工具.
(2) 安装程序及要求：
① 按厂家所给的安装图的要求，安装底座，将底座与预埋螺杆一次浇筑好。
② 吊装塔身基础节，用12个M39高强度螺栓将底座同基础节连接起来，拧紧螺栓，达到36吨的预紧力。
③ 连续将二节标准节吊装在基础节之上。
④ 吊起组装好后的爬升架，套在标准节外面.
⑤ 在地面上将回转支承、上支座、下支座走台等装配好，然后一起吊装。
⑥ 安装塔顶及回转塔身。
⑦ 安装平衡臂及平衡拉杆（包括起升机构和电气箱），吊装最后一块平衡重，吊装司机室。
⑧ 安装起重臂和起重臂拉杆（包括小车牵引机构和小车架）吊装平衡重。
⑨ 开始顶升，顶升结束后降下爬升架并拆除，穿绕起重机构钢丝绳，张紧牵引机构钢绳。
⑩ 将电气线路接通，接通电源，各机构试车，并调整安全保护装置，即可进入工作。塔吊安装好后，必须进行空载、静载、动载试验及各种安全装置进行调整后方可进行吊装作业，其静载试验吊重为额定载的125%，动载试验吊重为额定载的110%。
4、塔吊的拆除：
塔吊的拆除与安装方法基本相同，顺序相反。
二）施工电梯：
本楼布置1台双笼施工电梯和1台物料提升机满足施工材料和人员运输要求，如《施工现场平面布置图》所示。
1、安装前的准备工作：按总平面图的要求布置将电梯的底座和预埋螺栓同时浇筑在基础内，同时检查底座的四角标高是否一致。准备安装用的麻绳、钢丝绳等工具。电梯基础见下图：
r』r 少4zalF —5 寄r.-f
A-A
:.二,,]j MP
，.知MWSlUu 觇
*，3*»叫・¥&5
rSIOWSTFTrrl
5，
I-蝴♦上尊不小于eisfi
3, 耳与!!叩有，»1»4444- ,・»巨弥【1成・
3. e!!««. •，!！电伤#四・，，・，置“

2、安装及注意事项：
(1) 安装电梯及电气部分。
(2) 空载和运载的调试.
(3) 安装注意事项：
① 分次安装到位；
② 安装需用经纬仪随时检查电梯垂直度;
③ 电梯因现场实际情况采用预埋铁(铁件M5厚2 x 2)用①4. 8钢管4根加固附梁柱（每隔三层加固一次）；电梯的进、出料应设置安全门，各层须设置明显的层标及冲顶开关。
④ 拆除:拆除与安装的工作相反即“先装的后拆，后装的先拆”。
第四节施工段的划分
主体施工从基础施工阶段开始，基础及地下室按后浇带分为二个施工段，地下车库基础工程及地下主体结构为第二施工段，上部主体施工按采取按建筑平面以施工逢为界划分为二个区，其中住宅楼部分为两个施工段进行施工。
主体完成后，墙体的砌筑和室内外抹灰、楼地面、卫生间地砖和木装修及油漆涂料、门窗安装等工程的施工就成为主导工序，施工时采取按层分段进行组织流水施工作业，在确保工程质量前提下，达到提前工期的目的。
第五节主要施工工序
工程从基础阶段分为二个施工段进行流水作业，上部主体施工按采取按建筑平面以施工逢为界划分为二个区，在各段内合理的控制时差，严格落实网络计划，平衡劳力，充分利用资源和机械设备。初期以主体结构施工为先导，实施平面分段、立体分层、同步流水的施工方法。当主体结构完成到有装饰工作面时，迅速作出样板间，室内粗装修开始从下
向上单向跟进、交叉作业。主体封顶后，室内外装饰装修工作要全面展
开，从上向下循序渐进，实施
专业化施工，成为进度的主线，在整个施工过程中，安装工程的预留、预埋、安装、调试工作始终穿于主体、装饰、装修、收尾过程中，在时间和空间上要充分紧凑搭接，循环推进，严格交接班制度，相互爱护产品，避免交叉污染。
一、基础及地下室施工顺序
砼垫层T砖胎模T筏板底防水工程^防水保护层T放样T筏板钢筋绑扎T浇筑筏板砼-墙柱钢筋绑扎-墙柱支模-检查验收-浇墙柱砼T顶板支模T顶板扎钢筋T检查验收T浇筑顶板砼T回填土.
二、主体结构施工顺序
投测放线T绑扎暗柱、剪力墙钢筋T绑扎保护层垫块、安装配暗管、埋铁件T隐蔽验收T安装柱子、剪力墙模板及加固-模板复核验收-浇筑柱子、剪力墙砼-养护砼-搭支梁板碗扣架-安装梁板模板-梁板模板复核验收-绑扎梁板钢筋-预埋铁件、预留洞、绑扎保护层垫块-隐蔽验收-浇筑梁板砼-养护砼-投测放线。
三、安装工程施工程序
（一）给排水管道安装施工程序
施工准备-配合土建预留孔洞，预埋铁件、套管-总干管、立管安装-水平支管安装-管道系统灌水试验或水压试验-卫生器具安装就
位T器具镶接T盛水、通水试验-竣工验收。
（二）室内消火栓管道安装施工程序：
施工准备T配合土建预留孔洞T消防干管安装T消火栓箱安装、支管安装T水压试验T联动试运行-竣工验收。
（三）设备安装施工程序：
设备基础验收放线-设备开箱验收-设备运输就位-设备粗平、找平正T地脚螺栓灌注T设备精平T设备基础抹面-设备单机试车-设备联动试车^竣工验收。
（四）采暖工程安装施工程序：
施工准备-配合土建预留孔洞、预埋套管-立、干管安装-管道试压、暖气散热器单体组成试压-散热器就位-支管镶接-系统水压试验—系统调试—竣工验收。
（五）通风工程施工程序：
施工准备-钢板、型材、风机进场验收-风管制作-支、吊架加工-预留孔洞、预埋铁件-通风机安装-风管吊装-风管保温-风安装-运转测试-竣工验收。
（六）变配电工程施工程序：
施工准备-配合土建预埋电缆保护管-在土建地沟、墙面基本完之后进行技术复核—变压器就位-高、低压柜安装-母线安装（插接母线）T室内接地母线安装T电缆敷设T电缆头制安T电气调试T竣工验收。
（七）电力工程施工程序：
施工准备T根据图纸位置配合土建预埋管T配管至各设备及动力箱T动力配电箱安装T电缆桥架安装T电缆敷设T管内穿线T检测绝缘电阻T配电箱内接线T设备接线T设备调试T试运行一竣工验收。
（八）照明工程施工程序：
施工准备T配合土建预埋管及盒、箱T根据平面位置配管至各照明箱T开关盒、插座盒安装T配电箱安装T电缆敷设T管内穿线T检测绝缘电阻T电气器具安装T配电箱内接线T电气调试一竣工验收。
（九）防雷接地工程施工程序：
熟悉防雷接地施工要求T基础钢筋焊接T根据土建进度逐层连接柱内二根主筋作为引下线T根据图纸要求焊接均压环及防侧雷带T屋面接闪器施工并与引下线焊接T突出屋面的金属体与避雷带连接T各户内卫生间金属部件等电位联结T接地电阻测试一竣工验收。
（十）弱电工程（有线电视、电话、对讲、综合布线、防盗对讲）施工程序：
施工准备T配合土建预埋管T配管至各接线盒及插座盒T管内穿线T箱（盒）内接线T终端设备接线T分专业调试T试运行^竣工验收。
第六节施工准备工作
一、组织准备
根据本工程实际需要，组成一个以项目经理牵头，项目技术负责人具体负责,各专业负责人具体实施的完整管理体系。
二、技术准备
一）进场后做好施工测量与有关资料的接收和准备工作，详细复核有关红线点、水准点，布设现场临时用电线路、临时用水管线和其它的临时设施，施工塔吊基础并尽早安装塔吊.
二）熟悉和会审施工图纸，组织工程技术人员认真学习施工图纸，施工图纸的设计意图，全面熟悉和掌握施工图纸的全部内容，检查各专业之间的预埋件、预埋洞位置的尺寸是否统一或遗漏，提出改进设计便于施工的合理化建议。
三）编制施工组织设计和施工方案，阐明施工工艺和主要项目施工方法，劳动力组织和工程进度，质量和安全的保证措施，收集以前施工的各种经验性的资料，针对本工程的特点和难点，编制切实可行的分项施工方案。
四）技术交底：在工程开工前，工程技术负责人分别组织参加施工的人员进行技术交底，应结合具体操作部位，关键部位和施工难点的质量要求，操作要点及注意事项进行交底.技术交底采取“双层三级制”，即技术负责人同班组长和质检员接受交底后要认真反复地学习。班组长接受交底后要组织工人进行反复学习，认真贯彻执行。
五）编制施工图预算。
三、物资、机具准备
一）建筑材料及安全防护用品准备:对水泥、钢材、木材三大建筑材料，特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法。
二）施工机具设备：施工中计划投入的大型施工机械包括塔吊、施工电梯、搅拌机、砼输送泵等及施工中所需的各种中小型机具设备均齐备完好，进场前全面检测、保养，按计划及时进场就位.同时及时进行砼、砂浆配合比设计和各种原材料，试件试块的检验和试验工作。
三）现场准备
施工管理人员进场后，做好如下准备工作：修整施工出入，作好地面排水沟、车辆冲洗台，搭设平面布置图中的临建设施，施工塔吊基础。
第七节施工总平面布置
一、施工平面布置
（一）运输道路及主要入
工地主要入设于场地南、北侧，为了保护环境卫生避免车辆运输污染街道，故在门设一洗车台，车辆驶出工地前，须对车轮进行冲洗.
（二）混凝土泵站：混凝土全部采用商品混凝土。
（三）排水设施
地表水排除：建筑物四周设置环绕排水明沟，沟端头设沉淀池，雨水、废水经沉淀后排入城市下水管道。
基坑水排除：基坑内周边设置环绕型排水明沟，垫层施工时沿周边作0.2%坡度坡向明沟.
（四）施工电梯布置在建筑物南侧，塔吊、砼泵布置在建筑物南侧,具体位置参见《施工平面布置图》。
（五）工地临设：
办公区:布置于场地东南侧。
生活区：在建筑物东南侧设置.
其它：参见《施工平面布置图》
二、施工现场用水组织设计
本工程临时用水包括施工工程用水量q1，施工现场生活用水量q2,
消防用水量q3.
（一）施工工程用水量：
QN+n N1 12
q = k k
8 x 36
式中％未预计施工用水系数（取1.15 ）
K2-一用水不均衡系数（取1.15）
Q1-一实物工程、按砼产量计：JS5搅拌机50m3/台班
计 Qj3 x 50=150m3
n 搅拌机台数为3台
N1砼砂浆搅拌机用水量取3 （L/m3）
N2 —-冲洗搅拌机需水量为6L/台
150 x 3+3 x 6
则：q1=1o 15x1.5=2.94（L/S）
8x36
（二）施工现场生活用水量
P1xN2x K3
q =
2
tx 8 x 36
式中：P施工现场高峰昼夜人数、取260人。
1
N2—-施工现场生活用水定额取30（L/S）
K3施工现场用水不均衡系数。取1.5
t每天工作班数、按工班计
260 x 30 x 1.5
q ==0.27 (L/S)
2 x 8 x 36
(三) 施工现场消防用水量q「现场面积在25ha以内。q3=10 (L/S)
(四) 总用水量Q
因为 qi+q2=2.94+0.27=3.21 <q3=10(L/S)
所以。=q=10 (L/S)3
(五) 供水管径
施工及生活用水管径的计算
4 x (q+q：), 4x3.21
D「—= ^=0.04 (m)=40 (mm)
」nxVx 103.14 x 2.5 x 10
总用水管径的计算：
,,
D2=J
nxVx 10
3.14x2.5x10

=0.071(m)=71mm
场甲方提供管径为50mm的水源，不能满足施工需求，甲方需提供
1mm管径的水源才能满足施工现场用水的需要.主管采用①1,按树枝形供水方式布置，支管采用①40管径，并设置相应的消防栓。另外,现场在搅拌站旁设一砖砌蓄水池，作为临时停水应急之角。
三、施工现场用电组织设计
(一)施工高峰期主要施工设备用电量一览表
序号
名称
规格型号
单位
数量
单机功率
(KW)
合计功率
(KW)
1
塔吊
5515
台
1
60
60
2
砼布料机
HG-30
台
1
20
20
3
施工电梯
SCD2/2
台
1
40
40
4
砼搅拌机
JS5
台
1
15
15
5
砼输送泵
HBT-60
台
1
75
75

6
砼输送泵
HBT-40
台
1
32
32
7
平板振动器
P2-50
台
2
2.8
5.6
8
砼振动棒
HZ6X-30
根
10
1.5
15
9
钢筋调直机

台
1
15
15
10
钢筋弯曲机
WJ-40
台
2
2.5
5
11
钢筋切断机
GJ 40
台
2
4.5
9
12
电弧焊机
BX3 120
—1
台
1
28KVA
28KVA
13
直螺纹套筒钢筋连接机
YT—32
台
3
2.5
7.5
14
闪光对焊机
UN—1
台
1
1KVA
1KVA
15
木工压刨机
MB206F
台
1
4
4
16
砂浆机

台
2
7
14

总计

P1=210o1KW
P2=128KVA

(二) 动力用电容量P(KVA )
P=K[K1x(£p1/COS ①+KgP2)
式中：COS©电动机平均功率因素0.75
K—-不均衡系数1.05
K1、K2需要系数0.6
XP1—-电动机定额功率高峰期总和，约210.1KW
XP2电焊机额定量总和，约128KVA
P=1.05x[0.6x（210.1/0O 75）+0.6 x 128]
=257. 15KVA
（三）照明用电是按动力用电量的10%考虑，则电器设备总用量：
257.15 x （1+10%） =282o 9KVA
经计算甲方需提供3KVA变压器，才能满足施工需要。现场计划备用一台160KW的柴油发电机，作为临时停电时的应急电源。在正常情况下，从变压器低压侧直接供到配电室动力配电箱（TLX）总开关的上刀，当市电停电时,为保证工作的连续性，保证重点负荷的用电，通过动力配电箱总刀闸进行切换，自动换成备用发电机供电。主供线路沿围墙内侧敷设，从配电箱到用电设备段采用穿管敷设，线路的具体走向见施工平面布置图。
四、总平面布置统一管理
项目经理部以施工总平面图为依据，随时掌握现场动态，经常进行检查、监督管理。进入施工现场的施工单位应一律尊重总包单位的决定，服从总包单位的统一指挥，未经批准，任何单位均不得在现场任意占用场地（包括停车），不得在现场搭盖建筑物、构筑物，不得任意挖土或弃土；不得任意敷设、改移或拆除任何动力管线，不得任意挖开道路面和路基，断绝交通，不得破坏水沟，堵塞排水管道；不得向临近区域排泄积水或废水。
（一）各个单位需要设置临时用房时，必须先写出申请，经项目经理部审定许可才能动工，在建筑过程中，要服从项目经理的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场清.
（二）特殊情况下，各施工单位确需开挖道路面，阻碍正常交通，临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状。
（三）各单位运输及交通车辆要求按指定的道路进出停放.
进场的大宗安装材料、构件、设备、机具要在规定进场时间和装卸作业期限完成,并在规定时间存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序。
（四）施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。
（五）砂石、钢筋、模板及其它经常性大宗施工材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。
（六）所有临时设施必须按照施工平面图规划要求办，按质量标准
办，不能够马虎凑合，降低标准。
（七）对整个现场的布置和保持，管理人员要经常督促检查，并落到实处。
