施工用电专项方案及安全技术措施
一、编制依据
1.1《施工现场临时用电安全技术规范》〔JGJ46-2021〕
1.2《施工现场机械用电安全技术规程》〔JGJ34-2021〕
1.3《建设工程施工现场供用电安全规范》〔GB50194-93〕
1.4《低压配电制定规范》〔GB50054-95〕
1.5《建筑工程安全检查标准》〔JGJ59-99〕
1.6《水电水利工程施工安全防护设施技术规范》〔DL/T5162-2021〕
1.7 招投标文件及施工组织制定
二、工程概况
本工程为佛冈县烟岭南堤堤防加固工程。施工单位为：清远市启源水利水电建设。主要施工内容为：挖导流沟、堤基清理、挖河清淤运土、河道堤防填筑、河口修整、堤防修整内外边坡、堤外弃土区平整复耕、堤外沟渠修复等工程内容。

三、安全技术管理方案
1、安全教育：
   关于新工人认真做好“三级教育〞，并每月进行用电安全教育及交底，切实提升工人的用电知识和意识。
2、安全用电技术措施：

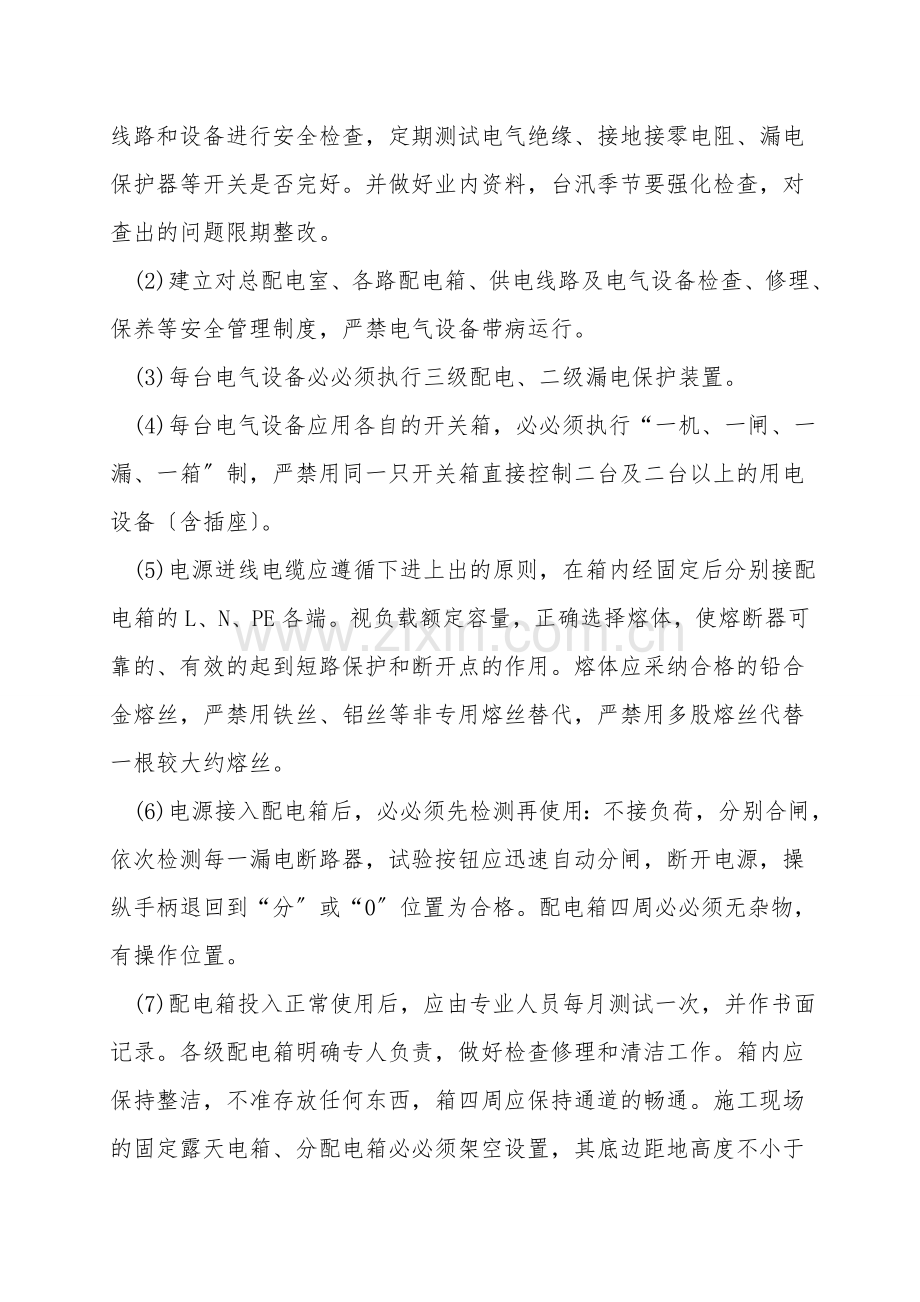

(1)建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。值班电工必必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。并做好业内资料，台汛季节要强化检查，对查出的问题限期整改。
(2)建立对总配电室、各路配电箱、供电线路及电气设备检查、修理、保养等安全管理制度，严禁电气设备带病运行。
(3)每台电气设备必必须执行三级配电、二级漏电保护装置。
(4)每台电气设备应用各自的开关箱，必必须执行“一机、一闸、一漏、一箱〞制，严禁用同一只开关箱直接控制二台及二台以上的用电设备〔含插座〕。
(5)电源迸线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。视负载额定容量，正确选择熔体，使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体应采纳合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大约熔丝。
(6)电源接入配电箱后，必必须先检测再使用：不接负荷，分别合闸，依次检测每一漏电断路器，试验按钮应迅速自动分闸，断开电源，操纵手柄退回到“分〞或“0〞位置为合格。配电箱四周必必须无杂物，有操作位置。
(7)配电箱投入正常使用后，应由专业人员每月测试一次，并作书面记录。各级配电箱明确专人负责，做好检查修理和清洁工作。箱内应保持整洁，不准存放任何东西，箱四周应保持通道的畅通。施工现场的固定露天电箱、分配电箱必必须架空设置，其底边距地高度不小于0.6米。
(8)所有配电箱必必须符合上海市有关规定，具有合格证，配好门锁，做好跨接，总配电箱、分配电箱下口应三面封闭，做好油漆，露天配电箱应搭好双层防坠棚。
(9)遵守送电、停电的操作程序:用电+总开关+分路开关口电源末端的漏电开关;停电，反之操作。
(10)使用各种规格的配电箱必必须遵守:
a、空气断路器仅作总开关，转接用；
b、5OmA的漏电断路器只作转接用(100mA除外)；
c、3OmA的可作负载前端用。
(11)凡断路器合不上闸，自动跳闸，禁止强行合闸，应查出原因、排除故障后才能合闸送电。
(12)选用配电箱应计算匹配、负载的额定电流应小于控制箱额定电流，机械限位必必须接入箱内标注"限位接线"处。
(13)电缆必必须用五芯橡皮电缆，保护零线严禁通过任何开关和熔断器，与工作零线不可混用。重复接地必必须加在PE线上。
(14)现场总配、分配都应做好重复接地，塔吊、人货电梯均应做好重复接地和防雷接地，其接地电阻值不得大于规定值。
(15)所有电气设备的保护零线应以并联方式与零干线连接。零线的断面不应小于相线载流量的一半，零线上不准装设开关和熔断器，单相电气设备必必须设置单独的保护零线，不得利用设备自身的工作零线兼做接零保护。
(16)分配电箱与开关箱的距离不超过30m，开关箱与其控制的电气水平距离不超过5m。
(17)所有的电焊机必必须使用二次降压器。其一次侧电源应用橡套电缆线，长度不得超过5米。
(18)移动式碘钨灯的金属灯架应有可靠的接地(接零)保护和漏电开关保护，灯具距地不低于2.5m。
(19)施工现场的照明电压必必须执行如下规定:
一般施工现场                  220V
工作手灯                      36V
危险场所                      36V
地下室                        36V
无触电保护的移动式照明        36V
如要使用36V电压，则采纳小型变压器将220V降压至36V使用。
(20)手持电动工具必必须选用Ⅱ类工具，必必须有额定漏电电流不大于3OmA、动作时间不大于0.1s，的漏电开关保护。
(21)室内垂直干线应采纳护套电缆，其固定点间距不大于3m，不准直接绑扎在金属支架上。
(22)职工宿舍、办公室线路必必须按规范要求架设，严禁将插座与扳拨开关靠近装设，严禁在床沿装设床头灯和插座。
(23)建立停电检修挂牌制度，安装、修理或拆掉临时用电工程必必须由电工完成。
3、电气防火措施：
(1)依据交配电“五防一通〞要求，配电室采纳套箱式变压器，并配置黄沙桶及二只干粉灭火器。
(2)各灯配电箱、开关板应采纳阻燃及高强度绝缘材料，总配电箱、分配电箱位置按规定配置灭火器。
(3)各类电线绝缘层、PVC管均使用耐燃材料。
(4)各类电动机要按电机容量配置、布线及合理选用熔断器、熔体及漏电开关。
(5)应用电焊设备，必必须执行动火审批手续，做好专人看护和隔离工作。
(6)对重点防火区域、易燃、易爆、危险品仓库应采纳相应的电气防燃、防爆措施，并配置相应的灭火器材。
(7)对办公室、宿舍、料具用户房:
A、选择的电线与电气设备的容量相匹配。
