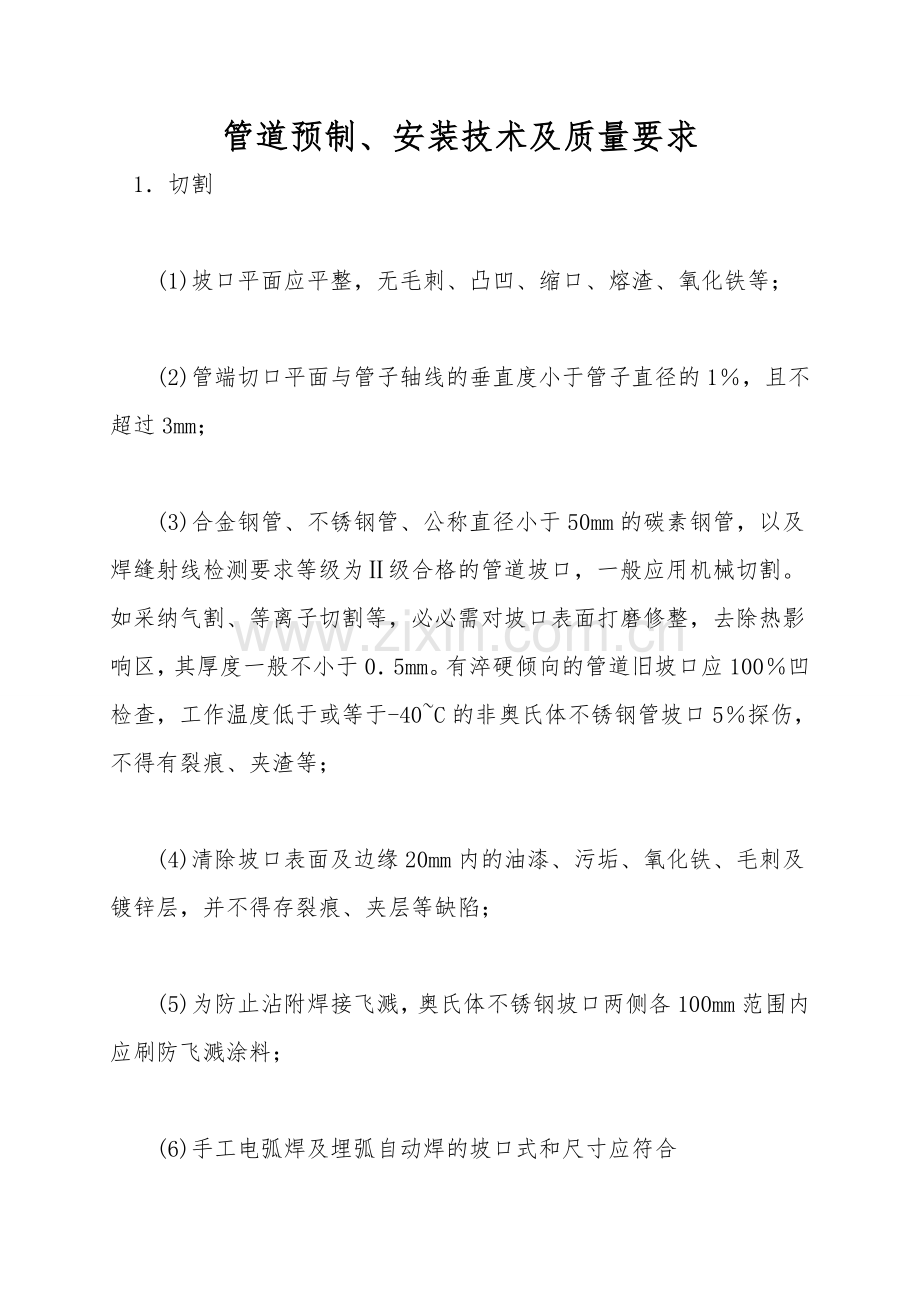

管道预制、安装技术及质量要求
1．切割

　　(1)坡口平面应平整，无毛刺、凸凹、缩口、熔渣、氧化铁等；

　　(2)管端切口平面与管子轴线的垂直度小于管子直径的1％，且不超过3mm；

　　(3)合金钢管、不锈钢管、公称直径小于50mm的碳素钢管，以及焊缝射线检测要求等级为Ⅱ级合格的管道坡口，一般应用机械切割。如采纳气割、等离子切割等，必必需对坡口表面打磨修整，去除热影响区，其厚度一般不小于0．5mm。有淬硬倾向的管道旧坡口应100％凹检查，工作温度低于或等于-40~C的非奥氏体不锈钢管坡口5％探伤，不得有裂痕、夹渣等；

　　(4)清除坡口表面及边缘20mm内的油漆、污垢、氧化铁、毛刺及镀锌层，并不得存裂痕、夹层等缺陷；

　　(5)为防止沾附焊接飞溅，奥氏体不锈钢坡口两侧各100mm范围内应刷防飞溅涂料；

　　(6)手工电弧焊及埋弧自动焊的坡口式和尺寸应符合GB50236--98的要求；

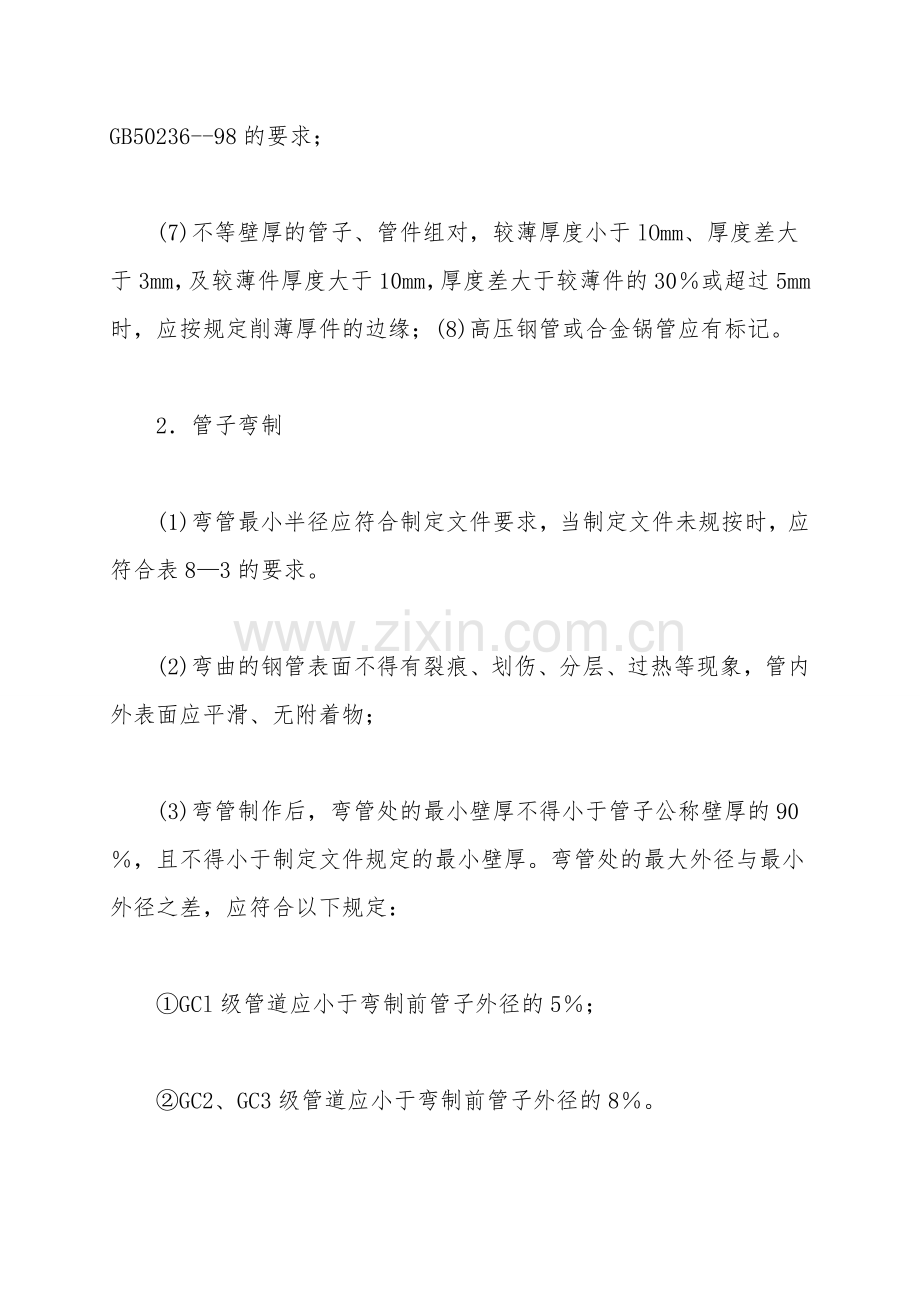

　　(7)不等壁厚的管子、管件组对，较薄厚度小于lOmm、厚度差大于3mm，及较薄件厚度大于10mm，厚度差大于较薄件的30％或超过5mm时，应按规定削薄厚件的边缘；(8)高压钢管或合金锅管应有标记。

　　2．管子弯制

　　(1)弯管最小半径应符合制定文件要求，当制定文件未规按时，应符合表8—3的要求。

　　(2)弯曲的钢管表面不得有裂痕、划伤、分层、过热等现象，管内外表面应平滑、无附着物；

　　(3)弯管制作后，弯管处的最小壁厚不得小于管子公称壁厚的90％，且不得小于制定文件规定的最小壁厚。弯管处的最大外径与最小外径之差，应符合以下规定：

　　①GCl级管道应小于弯制前管子外径的5％；

　　②GC2、GC3级管道应小于弯制前管子外径的8％。

　　(4)弯曲角度偏差，高压管不得超过1．5mm／m，最大不得超过5mm；中低压管弯曲角度偏差对冷弯管不超过3mm／m，最大不得超过10mm；对热弯管不得超过5mm，最大不得超过15mm；

　　(5)褶皱弯管波纹分布均匀、平整、不歪斜；

　　(6)碳素钢管、合金钢管在冷弯后，应按规定进行热处理。有应力腐蚀倾向的弯管(如介质为苛性碱、湿硫化氢环境等)，不管壁厚大小，均应做消除应力热处理。

　　(7)对有晶间腐蚀要求的奥氏体不锈钢管，热处理后应从同批管子中取两件试样做晶间腐蚀倾向试验。如有不合格，则应全部重新热处理，热处理次数不得超过3次；

　　(8)高压管子弯制后，应进行无损探伤，如必需热处理，应在热处理后进行。

　　3．高压管的螺纹及密封面加工

　　(1)螺纹表面不得有裂痕、凹陷、毛刺等缺陷。螺纹表面粗糙度为Ra3．2。有略微机械损伤或断面不完整的螺纹，全长累计不应大于1／3圈。螺纹牙高减少应不大于其高度的1／5；

　　(2)法兰用手拧紧，不松动；

　　(3)管端锥角密封面不得有划痕、刮伤、凹陷等缺陷，表面粗糙度为Ra1．6，锥角偏差不应大于±0．5度，须用样板作透光检查。密封面用标准透镜垫做印痕检查时，印痕不得间断或偏移；

　　(4)管端平面密封面粗糙度为及Ra1．6，端面与管中心线应垂直，其偏差值应符合制定文件规定。高压管子自由管段长度同意偏差±5mm，封闭管段偏差为±3mm。
