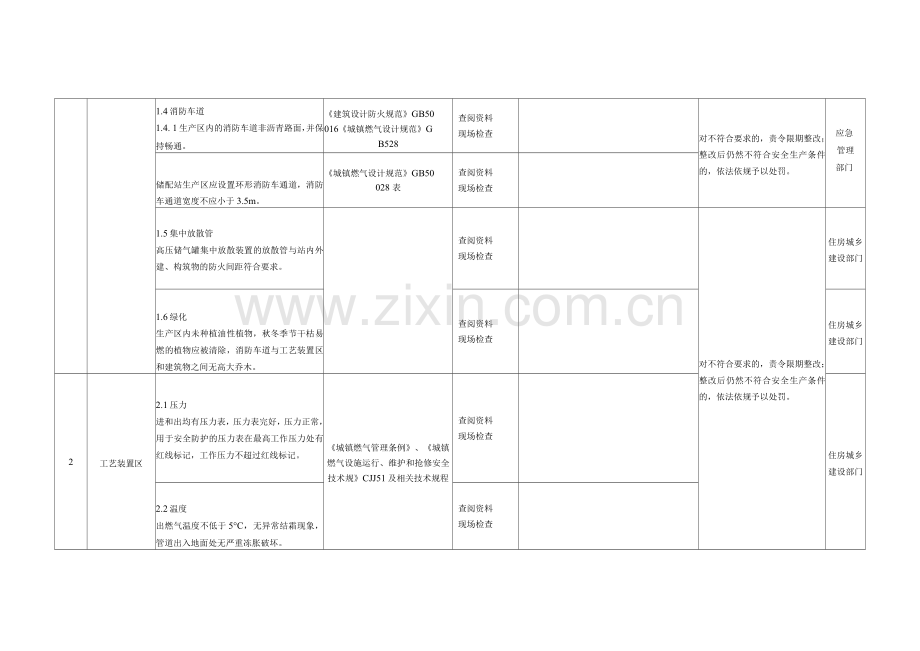

天然气门站和储配站安全隐患排查整治表受检单位（盖章）：检查时间：序号检查项目检查内容和要求检查依据检查方式检查结果整治措施备注 1 总平面布置 1.1围墙有围墙或围栏，且无破损。《城镇燃气设计规范》GB50 028 查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处住房和城乡建设部门 1.2站外防火间距门站距外部建、构筑物的防火间距应符合相关规范要求。《城镇燃气设计规范》GB528第条和《建筑设计防火规范》GB516第3.4节查阅资料现场检查对防火间距不符合要求的，查清规划、建设情况，责令责任单位限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚，后果严重考虑停止使用或拆除。对场站外建、构筑物安全间距不足的，要立即整改，不能整改的要依法拆除违规设施和建筑，同时由属地人民政府及 * ¥ +人代和L伪1击A M +冲储配站内储气罐与站外建、构筑物的防火间距符合相关规范要求。《建筑设计防火规范》GB50 016 表查阅资料现场检查 1.3站内防火间距储配站内储气罐与站内建、构筑物的防火间距应符合要求。《城镇燃气设计规范》GB50 028（ 2020 年版）》表查阅资料现场检查相关王管部门倒查相关王体对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚。 1.4消防车道 1.4. 1生产区内的消防车道非沥青路面，并保持畅通。《建筑设计防火规范》GB50 016《城镇燃气设计规范》G B528 查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚。应急管理部门储配站生产区应设置环形消防车通道，消防车通道宽度不应小于3.5m。《城镇燃气设计规范》GB50 028 表查阅资料现场检查 1.5集中放散管高压储气罐集中放散装置的放散管与站内外建、构筑物的防火间距符合要求。查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚。住房城乡建设部门 1.6绿化生产区内未种植油性植物，秋冬季节干枯易燃的植物应被清除，消防车道与工艺装置区和建筑物之间无高大乔木。查阅资料现场检查住房城乡建设部门 2 工艺装置区 2.1压力进和出均有压力表，压力表完好，压力正常，用于安全防护的压力表在最高工作压力处有红线标记，工作压力不超过红线标记。《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查住房城乡建设部门 2.2温度出燃气温度不低于5°C，无异常结霜现象，管道出入地面处无严重冻胀破坏。查阅资料现场检查 2.3绝缘接头无损坏，功能完好，有定期检查、检测记录。《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程 2.4紧急切断门站进站管道设有紧急切断阀，动作迅速，关闭紧密。 2.5过滤分离器 2.5.过滤器定期排污，两侧压差符合工艺要求。 2 工艺装置区 2.6物料隔离设备、管道及附属设施与大气、不同压力等级系统或其他系统相连时，应采用盲板、堵头或双阀等有效隔离。《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程 2.7管道及附件阀门应悬挂开关状态标志牌，常开或常闭阀门应悬挂常开（禁止关闭）或常闭（禁止打开）标志牌。现场设置开、关、停用等标识，与实际情况相符。管道设置符合要求的基本识别色，每条管道上有流向标识。站内埋地管道设置地面走向标志。查阅资料现场检查查阅资料现场检查查阅资料现场检查住房城乡建设部门查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚。市场监督管理部门、住房城乡建设部门查阅资料现场检查查阅资料现场检查管道出入地面处防腐层良好、无塌陷现象。法兰安装规范，应使用高强度双头螺栓，少于5个螺栓的法兰两侧有金属跨接（绝缘法兰除外）。 2.8安全阀安全阀上有检验标牌，且在检验有效期内，铅封完好，安全阀与管道间的阀门全开。 2.9加臭装置设置的加臭装置应有与输出气量联动，保障加臭量符合，规定天然气四氢噻吩或同等加臭剂量要求。《城镇燃气管理条例》、《城镇燃气加臭技术规程》CJJT148-2010 2 工艺装置区加臭装置的呼吸孔安装有吸附剂的过滤器，四氢噻吩储罐有上下限标识，不能超量储存，加臭储罐液位不超过90%，储罐外应设置意外泄漏集液池，集液池容积应大于储罐容积，池内无积水和杂物。《城镇燃气管理条例》、《城镇燃气加臭技术规程》CJJT148-2010 查阅资料现场检查查阅资料现场检查查阅资料现场检查查阅资料现场检查住房城乡建设部门查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，依法依规予以处罚。住房城乡建设部门运行良好、无泄漏，紧急停机开关灵敏有效，外箱体上危险警示标识清晰；加臭装置设在室外时，应设置遮阳避雨设施;加臭装置设在室内时，应设有可燃气体探测器且门应外开。《城镇燃气管理条例》、《城镇燃气加臭技术规程》CJJT148-2010 查阅资料现场检查 2.10灭火器配备8 kg手提灭火器，每组相对独立的调压计量工艺装置区不少于2具，另根据场所危险程度酌情配备35 kg推车式灭火器。灭火器完好有效，有定期检查记录。《城镇燃气管理条例》、《城镇燃气设计规范》GB528、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查 2.11电气防爆电气设施均应防爆，且电缆和接线盒处无破损和孔隙。《城镇燃气管理条例》、《城镇燃气设计规范》GB528及相关技术规程查阅资料现场检查爆炸危险区域内的线缆均应敷设于套管内线缆无裸露，套管、连接管无锈蚀、老化、破损，连接部位紧密可靠，多余孔洞封堵严密。查阅资料现场检查住房城乡建设部门 3 储气罐区 3.1压力高压储气罐有压力表，压力表完好，压力正常，在最高工作压力处有红线标记，工作压力不超过红线标记。《特种设备安全法》、《城镇燃气管理条例》、《城镇燃气设计规范》GB528、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。市场监督管理部门、住房城乡建设部门 3.2管道及附件气相管为黄色，排污管为黑色，连接储罐的各条管道上有流向标识和管道名称，阀门应悬挂开关状态标志牌。查阅资料现场检查法兰连接紧密，无泄漏现象，少于5个螺栓的法兰两侧有金属跨接。查阅资料现场检查 3.3安全阀高压储气罐安全阀上有检验标牌，且在检验有效期内，铅封完好，安全阀与储罐间的阀门全开。查阅资料现场检查 3.4湿式气柜 3.4.湿式储气柜的水封水位正常，无漏水现象，冬季有防冻措施；导轮和导轨的运动正常，无卡轨、脱轨现象，导轮与轴瓦无明显磨损现象，导轮润滑充分。查阅资料现场检查 3.5干式气柜干式储气柜的油位正常，无漏油现象。 3 储气罐区 3.6储罐基础 3.6.储罐钢筋混凝土基础无裂缝、剥蚀、崩塌现象。《特种设备安全法》、《城镇燃气管理条例》、《城镇燃气设计规范》GB528、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程 3.7储罐配套设施钢梯平台稳固，临边有栏杆，无锈蚀现象。高低压、高低温报警器外观良好，并在校验有效期内，配置适当，温度、压力报警装置运行状态、参数设置准确。储罐喷淋装置良好，能正常启用。查阅资料现场检查住房城乡建设部门查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门查阅资料现场检查查阅资料现场检查查阅资料现场检查 3.8灭火器配备8 kg手提灭火器，数量不少于储罐台数的2倍，分不同方位摆放，另根据场所危险程度酌情配备35kg推车式灭火器。灭火器完好有效，有定期检查记录。 3.9电气防爆爆炸危险区域内电气设施应防爆，且电缆和接线盒处无破损和孔隙。爆炸危险区域内的线缆均应敷设于套管内线缆无裸露，套管、连接管无锈蚀、老化、破损，连接部位紧密可靠，多余孔洞封堵严密。 4 压缩机区 4.1压缩机运行管理压缩机各级温度、压力报警装置性能及维护状况良好，各项运行参数正常，压缩机组出压力上限设定值不能超过后端管道与储气设施的运行上限压力。《特种设备安全法》、《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程有压缩机组开机巡视记录、压缩机日常维护保养与维修记录。查阅资料现场检查查阅资料现场检查住房城乡建设部门查阅资料现场检查住房城乡建设部门查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门查阅资料现场检查 4.1.压缩机运行状态标识正确，各部件安全有效无泄漏，无异常响声、部件过热、燃气泄漏、异常振动等无跑冒滴漏情况，明确责任人。查阅资料现场检查压缩机组现场、远程紧急停机按钮标示明显，方便快速操作。事故风机性能良好，压缩机内可燃气体报警器报警后事故风机能联动排气通风。查阅资料现场检查住房城乡建设部门 5 公用辅助设施 5. 1空压机运行管理空压机运行中无杂音以及泄漏现象。《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门有定期相关排污和维保记录（如空压气包、干燥器、空气储罐排污记录），排污作业流程符合要求且未发现大量污水。查阅资料现场检查 5 公用辅助设施 5.2变配电运行管理电缆进出有适当保护，及电缆井、沟进行检查，保持封堵和干燥。《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门配电室高出本层地面或有防水措施，门向外开启，门窗关闭密合，孔洞有防小动物进入的网罩。 5.2.配电柜、控制板上各显示仪表及指示灯工作正常，配电室有应急照明。无明显老化、线路龟裂，无超负荷运行。配电柜间配置配置有绝缘胶垫、绝缘棒、绝缘靴和绝缘手套，状况良好，定期送检，并在有效期内。高压电器设备设施有高压电器预防性试验报告。所有开关按钮、保护器件等有适当识别标志，配电柜上有当心触电的警示标志。至少配备2具灭火器，室内无其他可燃杂物堆放。 5.3发电机运行管理现场发电机能立即启动，运行良好。发电机定期测试并记录。查阅资料现场检查查阅资料现场检查查阅资料现场检查查阅资料现场检查住房城乡建设部门查阅资料现场检查查阅资料现场检查查阅资料现场检查查阅资料现场检查 5 公用辅助设施发电机有排烟管道，且引出室夕卜，排烟管未朝向生产区（不需设置消防泵的场站不适用），机房通风良好，室内无其他可燃杂物堆放，至少《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门备用油料储存适当，无泄漏。查阅资料现场检查 5.4锅炉房运行管理超温报警连锁保护装置性能及维护状况良好。查阅资料现场检查水处理系统运转正常，定期水质监测并记录。查阅资料现场检查水泵及安全附件水泵维修保养状况良好，安全附件定期检查。查阅资料现场检查承压锅炉定应期进行检定并有合格报告。查阅资料现场检查住房城乡建设部门 5.5防雷防静电储存设施接地点不少于两处，接地扁铁搭接符合。查阅资料现场检查单置防雷、防静电、电气设备及信息系统的共用保护接地电阻不大于4欧姆；地上或管沟敷设天然气管道始、末端和分支查阅资料现场检查 5.5.铠装电缆配线电缆金属外皮、保护钢管、充装、装卸软管两端均接地完好。 5.5.锡站防雷设施采用避雷带（网）保护。 5 公用辅助设施 5.6消防供水设施消防水管、水枪、接合器和扳手等器材齐全完好，消防栓冬季有保温措施，消防栓能正常开启，出水正常，《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程消防水池蓄水量不低于设计容量，有补水装置不泄露，水质良好，无腐蚀性和油污。（依据《城镇燃气设计规范》消防管网管网无破损，为环状并与市政自来水管网连接。消防水带及水枪配备和布置符合规定和工艺流程要求水管无破损，各接头完好。消防泵房耐火等级不低于二级，无杂物和易燃物品堆放（门站和高中压调压站不适用）。查阅资料现场检查查阅资料现场检查查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门查阅资料现场检查查阅资料现场检查查阅资料现场检查查阅资料现场检查住房城乡建设部门消防泵运行正常，应设有备用泵，启动迅速，运行良好，无异常震动和异响，转动部件外有防护罩（门站和高中压调压站不适用）。喷淋系统中喷淋水泵能正常开启，管网无破损，喷淋头布置合理，宜与市政自来水管网连接，无堵塞。 6 控制系统 6.1压力门站有进站、出站压力数据，并具有超限报警功能；储配站高压储气罐有压力数据，并具有超限报警功能。《安全生产法》、、《城镇燃气设计规范》GB528、《城镇燃气管理条例》、《城镇燃气设施运行、维护和抢修安全技术规》CJJ51及相关技术规程 6.2限位储配站可变容积储气罐有储气量数据，有超限报警及联锁切断功能。 6.3可燃气体检测报警可燃气体检测报警信号应能发送至有人值守的控制室或值班室，指示报警设备正常工作。查阅资料现场检查查阅资料现场检查查阅资料现场检查对不符合要求的，责令限期整改；整改后仍然不符合安全生产条件的，停止使用，依法依规予以处罚。住房城乡建设部门查阅资料现场检查查阅资料现场检查站内爆炸危险去和装置区内应装设燃气浓度检测报警装置（如工艺区、压缩机、储罐区、燃气锅炉房等）。 6.4不间断电源控制和报警系统有UPS不间断电源。查阅资料现场检查查阅资料现场检查住房城乡建设部门检查单位：检查人员：受检单位负责人签字：
