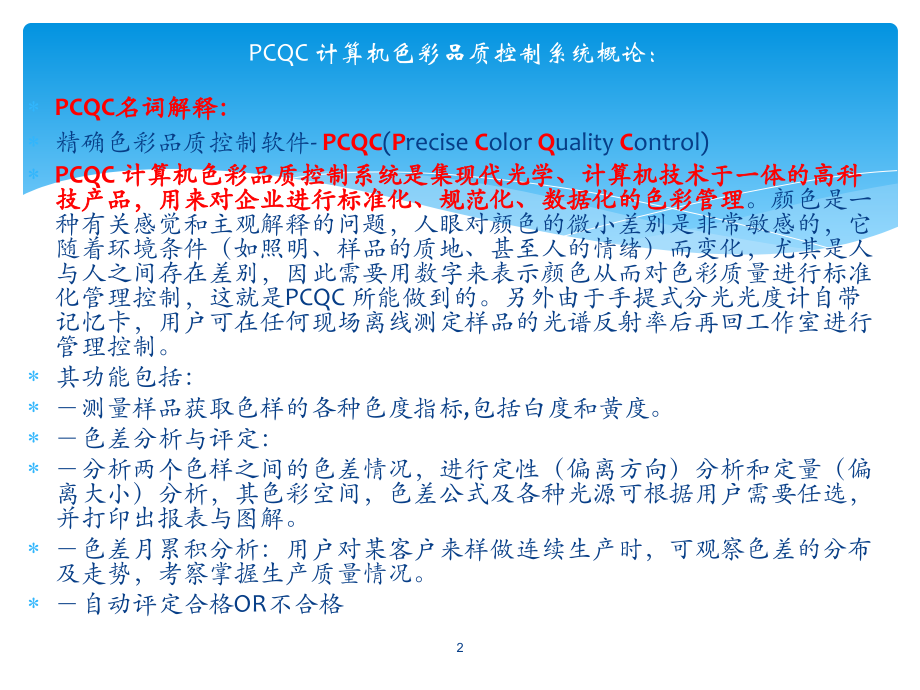

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,PCQC,系统操作与色差仪使用及颜色判定,培训,BHL,品质部内部培训教材,2016.05.13,1,PCQC,名词解释：,精确色彩品质控制软件,-,PCQC,(,P,recise,C,olor,Q,uality,C,ontrol),PCQC,计算机色彩品质控制系统是集现代光学、计算机技术于一体的高科技产品，用来对企业进行标准化、规范化、数据化的色彩管理,。颜色是一种有关感觉和主观解释的问题，人眼对颜色的微小差别是非常敏感的，它随着环境条件（如照明、样品的质地、甚至人的情绪）而变化，尤其是人与人之间存在差别，因此需要用数字来表示颜色从而对色彩质量进行标准化管理控制，这就是,PCQC,所能做到的。另外由于手提式分光光度计自带记忆卡，用户可在任何现场离线测定样品的光谱反射率后再回工作室进行管理控制。,其功能包括：,测量样品获取色样的各种色度指标,包括白度和黄度。,色差分析与评定：,分析两个色样之间的色差情况，进行定性（偏离方向）分析和定量（偏离大小）分析，其色彩空间，色差公式及各种光源可根据用户需要任选，并打印出报表与图解。,色差月累积分析：用户对某客户来样做连续生产时，可观察色差的分布及走势，考察掌握生产质量情况。,自动评定合格,OR,不合格,PCQC,计算机色彩品质控制系统,概论,：,2,色强度,测定两个色料之间的百分色强度（色含量），以便对色料进货和新品种色料进行管理。,分色,对不同批次已产生色差的样品进行归类，使落入同一特征色差范围，同一范围的样品,可视为无色差样品使用，减少浪费。,色样库管理,:,储存处方及生产信息,可根据订单颜色从用户原来存档的处方中自动迅速检索出与之最接近的处方以及生产信息，进行成本比较，选择最佳处方，从而缩短生产周期，降低生产成本。,荧屏色模拟物体色,颜色系统有二类：,一是自身能发色的光源色系统，二是只能反射入射光而显色的物体色,。计算机显示屏上显示的颜色属于光源色，色样的色光属于物体色。光源色遵循加色法原则，物体色遵循减色法原则。,PCQC,系统采用两个颜色的转换技术将测到的物体色在显示器上模拟显示，给用户一个直观的感觉。,3,1.1,准备启动,用通讯电缆连接好测色仪和计算机，打开测色仪电源，对于手提式分光测色计，将仪器设置到通信状态。,系统使用了,USB,型的软件锁进行自我保护，因此，在每次使用,PCQC,系统前，必须将随软件发行的,软件锁,插入到计算机上任意一个,USB,插口上。,第一章,PCQC,系统的基本操作流程,4,1.2,启动,双击桌面上的,PCQC,图标或者,点击“开始所有程序,PCQC,色彩品质控制系,统,PCQC,色彩品质控制系统”，即可进入本软件系统,。,双击软件图标,=,用户资料设置,指定样品文件名,显示参数设置,通讯参数设置,测量参数设置,仪器校正,测量,表色系、色差公式和容差设置,颜色指标分析,色差分析,强度分析,散射力分析,存样库检索,说明：仅在初次使用、或更改相关信息时设置,有新的样品需要测量时使用,第一章,PCQC,系统的基本操作流程,5,1.3,指定样品文件名,系统所有对样品信息的操作，都是建立在数据库文件的基础之上的，为此，必须指定标样、试样，和存样的存放位置和名称。系统初次启动时，会自动建立三个默认的空白数据库文件，用户可以使用这些文件，也可以建立自己个性化的文件名称，如果这些个性化文件还没有生成，系统会提示用户建立之，并且在以后使用中会记住这,些文件名，直至用户再次修改。,操作步骤：,【,第一步,】,选择“文件指定标样文件名”菜单，输入个性化的标样文件名。,第一章,PCQC,系统的基本操作流程,-,指定样品文件名,6,【,第二步,】,选择“文件指定试样文件名”菜单，输入个性化的试样文件名。,【,第三步,】,选择“文件指定存样库文件名”菜单，输入个性化的存样库文件名,。,1.4.,显示参数设置,一般用户对样品的分析结果，都会有一些常用的设定，例如，常用光源,/,观察者,、测光方式、反射,/,透射，以及强度计算的波长起止范围等，这里就是指定这些,常用的,设定，使得用户不必每次开机都要烦琐地设置。,显示,参数,设置,=,图,右,我,司通用设置为：主光源,D65,，观察者为,10,，,含光方式,SCI,，测量方式：反射,操作,步骤：,【,第一步,】,选择“设置显示参数设置”菜单。,【,第二步,】,选择用户需要的各个选项。,【,第三步,】,确认保存,设置,.,第一章,PCQC,系统的基本操作流程,7,2.1,校正仪器,一般来说，仪器的电源每开关一次，都应该再次做仪器的,白板校正,，对于,KonicaMinolta,的台式测色仪，电源每开关一次，还必须再次做仪器的,零位校正,。而对于便携式测色仪，可以不要求每次做零位校正。,2.1.1,零位校正,顾名思义，零位校正，是让仪器将测量时得不到反射光的状态当成仪器的零位（,就好比卡尺测量时要求归零一样重要,）。,因此，校正时，应该在测量口安放随仪器提供的黑阱，如果便携式测色仪没有配备零位校正用的黑阱的话，则在零位校正时，,只需要将测量口对准一米以外没有反射体的空中即可。,如右图：,第二章 测量仪器校正,8,仪器在零位校正时，一般需要闪光三次，请把持好仪器，耐心等待校正结束。,操作步骤：,【,第一步,】,选择“测量零位校正”菜单。,【,第二步,】,安放好黑阱，或将仪器测量口对准一米以外没有反射体的空中。,【,第三步,】,“开始”校正。,【,第四步,】,等待校正完成。,第二,章 测量仪器校正,9,2.2,白板,校正,使用标准白板，近似作为完全漫反射体来为仪器的,100%,值进行校正,。,仪器在白板校正时，一般需要闪光三次，请耐心等待校正结束。,操作步骤：,【,第一步,】,选择“测量白板校正”菜单。,【,第二步,】,安放好白板，,【,第三步,】,“开始”校正。,【,第四步,】,等待校正完成。,第二,仪器校正,10,通常表色系和色差公式的选用，会随着行业的不同而有所侧重，而容差，也许对每件产品均会有不同的标准。为此，系统提供的灵活的设置，供用户根据自己的需要，进行必要的设置,.,3.1,通用设置,第三章 表色系、色差公式和容差设置,11,系统提供了,CIE L*a*b*,、,L*C*h,、,XYZ,、,Yxy,、,Hunter Lab,、,DIN Lab99,、,LCh99,七,种表色系，以及,CIE E*,、,CMC,、,E1994,、,E2000,、,DIN E99,五种色差公式的选,择，其中,CMC,、,E1994,和,E2000,公式中的权重系数也可以由用户自己定义。,对应于表色系三个值各正负二个方向，加上色差，共有七个容差值可以由用户设定。,这里的设置会影响到除标样私有设置以外的所有样品间的色差评判。,也可以勾选“不使用标样设置”来屏蔽标样私有设置，使用统一的色差评判方法。,“预设值”，是最常用的一组设置，方便初学者使用。,第三章 表色系、色差公式和容差设置,12,操作步骤：,【,第一步,】,选择“设置表色系、色差公式和容差设置”菜单。,【,第二步,】,点击“表色系”下拉列表框，选择使用的表色系。,【,第三步,】,在“容差值”栏目，输入该表色系下三个值允许的正负容差。,【,第四步,】,点击“色差公式”下拉列表框，选择使用的色差公式。,【,第五步,】,在“色差公式中的系数”栏目，输入合适的系数值，没有特殊要求的，可以选用,默认值,。,【,第六步,】,在“容差值”栏目，输入选定色差的容差值。,【,第七步,】,确认保存设置。,注：,选择,L*a*b*,、,L*C*h,、,XYZ,和,Yxy,表色系，在色度指标分析和色差分析的显示和打印时，都显示,L*a*b*,色度图；选择,Hunter Lab,则显示,Hunter Lab,色度图，；选择,Lab99,和,LCh99,则显示,Lab99,色度图。,第三章 表色系、色差公式和容差设置,13,4.1,色度,系统打开试样数据文件，选取符合“反射率,/,透射率”、测光模式“,SCI/SCE,45/0”,、指定光源,/,观察者等设定条件的样品，提供,CIE L*a*b*,、,L*C*h,、,XYZ,、,Yxy,、,Hunter Lab,、,DIN Lab99,、,LCh99,七种表色系下的色度指标值。,当用户改变“反射率,/,透射率”、测光模式“,SCI/SCE,45/0”,、指定光源,/,观察者等设定条件时，系统会重新打开试样数据文件，搜索出符合指定条件的样品。,用户也可以在此调用测量功能，实时测量样品数据加入试样数据库，或者不保存，仅返回符合当前设置的样品数据供即时分析。,第四章 颜色指标,14,图右,色度指标分析：,第四章 颜色指标,15,操作步骤：,【,第一步,】,选择“其它测量指标色度指标”菜单。,【,第二步,】,点击“编号”或“备注”下拉列表框，也可以点击“记录移动”顺序查看，选定所需要,的样品。,【,第三步,】,记录移动的同时，已经显示相应表色系下的指标值。,【,第四步,】,点击“指标名”下拉列表框，显示其它没有显示的色度指标。,【,第五步,】,屏幕上显示的色度图、色彩仿真图，和反射率图，均可以双击放大独立观看。,【,第六步,】,选择“打印”，可以打印出该样品的中文或英文色度指标分析报告。,【,第七步,】,选择“导出”，可以将该样品的光谱数据、测试条件等放入存样库文件，以便保,存该样品，及以后编辑该样品的工艺数据。,【,第八步,】,点击“试样选择”，跳出试样选择窗口，可以在试样数据文件中选择一组特定的,样品，将其色度指标计算结果打印在同一页纸张上。,注：系统会记忆用户使用习惯，下次打开色度分析窗口，“指标名”和“光源,/,观察者”会设定在这次关闭窗口前的状态。,4.2,白度,白度指数表示了一个样品白的程度，一个完全反射的漫射体（理想白表面）的白,度指数为,100,，当样品表面与理想白表面之间差别增大时，该样品的白度指数相应减,小。,系统打开试样数据文件，选取全部样品，提供,CIE 2,、,CIE 10,、,ASTM E 313,、,R457,蓝光、和,Hunter Lab,五种白度指数。,用户也可以在此调用测量功能，实时测量样品数据加入试样数据库，或者不保存，仅返回样品数据供即时分析。,第四章 颜色指标,16,图右,白度分析表：,第四章 颜色指标,17,操作步骤：,【,第一步,】,选择“其它测量指标白度”菜单。,【,第二步,】,点击“编号”或“备注”下拉列表框，也可以点击“记录移动”顺序查看，选定所需要的样品。,【,第三步,】,点击“指标名”，显示不同的白度指数。这里显示的“光源,/,观察者”是定义该白度指数时所确定的，若样品没有反射率数据，则其光源,/,观察者和定义不匹配时，白度就显示无值。,【,第四步,】,选择“打印”，可以打印出该样品的中文或英文白度度指标分析报告。,注：系统会记忆用户使用习惯，下次打开白度分析窗口，“指标名”会设定在这次关闭窗口前的状态。,5.3,黄度,系统打开试样数据文件，选取全部样品，提供,ASTM E 313,、,ASTM D 1925,二种黄度指数。用户也可以在此调用测量功能，实时测量样品数据加入试样数据库，或者不保存，仅返回样品数据供即时分析。,第四章 颜色指标,18,图右,黄度分析表：,操作步骤：,【,第一步,】,选择“其它测量指标黄度”菜单。,【,第二步,】,点击“编号”或“备注”下拉列表框，也可以点击“记录移动”顺序查看，选定所需要的样品。,【,第三步,】,点击“指标名”，显示不同的黄度指数。这里显示的“光源,/,观察者”是定义该白度,指数时所确定的，若样品没有反射率数据，则其光源,/,观察者和定义不匹配时，黄度就显示无值。,【,第四步,】,选择“打印”，可以打印出该样品的中文或英文黄度度指标分析报告。,注：系统会记忆用户使用习惯，下次打开黄度分析窗口，“指标名”会设定在这次关闭窗口,前的状态。,第四章 颜色指标,19,色差分析，是人们使用仪器来辨别颜色的一个主要目的，一般用途是，快速、客观,地量化,颜色间的差别；简单、直观地得到样品间在不同光源条件下的色差；检索颜色最,接近的,样品；将不同批次生产的产品按色相归类等,。,5.1,一对一分析,系统打开标样和试样数据文件，选取符合“反射率,/,透射率”、测光模式,“SCI/SCE,45/0”,、指定光源,/,观察者等设定条件的样品，在第四章的表色系、色差公式和,容差,设置中设定的表色系和色差公式下，显示和打印色差值。,当用户改变“反射率,/,透射率”、测光模式“,SCI/SCE,45/0”,、指定光源,/,观察者等设定,条件时,，系统会重新打开标样和试样数据文件，搜索出符合指定条件的样品。,用户也可以在此调用测量功能，实时测量样品数据加入标样或试样数据库，或者不,保存,，仅返回符合当前设置的样品数据供即时色差分析,。,【,第八步,】,选择“打印”，跳出打印选择窗口，可以选择打印这对样品的中文、中英文或,英文,色差指标分析报告。,第五章 色差分析,20,色差判定,21,第五章 色差分析,22,操作步骤：,【,第一步,】,选择“测量色差测量和分析”菜单。,【,第二步,】,分别在标样和试样信息框内，点击“编号”或“备注”下拉列表框，也可以点击“记录移动”顺序查看，选定所需要的标样和试样。,【,第三步,】,记录移动的同时，已经显示相应表色系下的色差值。,【,第四步,】,可以双击色差值显示区域，显示可能有的相关色差。,【,第五步,】,在色差显示区域停留光标，会显示容差范围，并表明是通用设置还是标样私有,设置。,【,第六步,】,色差评判结果（标样私有设置的，底色会以浅蓝色显示），一般是以合格,/,不合,格显示，双击之，在可能的条件下（,L*a*b*,E*,，并且,D65/10,），可以显示为色差等级。,【,第七步,】,屏幕上显示的色度图、色彩仿真图，和反射率图，均可以双击放大独立观看。,第五章 色差分析,23,5.2,同色异谱指数,在上节的色差分析界面上，点击“同色异谱指数”，会跳出标样和试样在二个参考光源下面的同色异谱指数显示窗。在色差分析打印的报告中，也有同色异谱指数项。,第五章 色差分析,24,5.3,报告打印,色差分析结果的报告打印，是使用,PCQC,系统的主要目的之一，为此，系统设计,了三种一对一格式，并分别能够以中文、英文、中英文双语打印。色差的批量打印，,第五章 色差分析,25,色差知识培训到此结束。,谢谢大家！,2016.05.13,26,
