创优工程作业指导书(课堂PPT).ppt

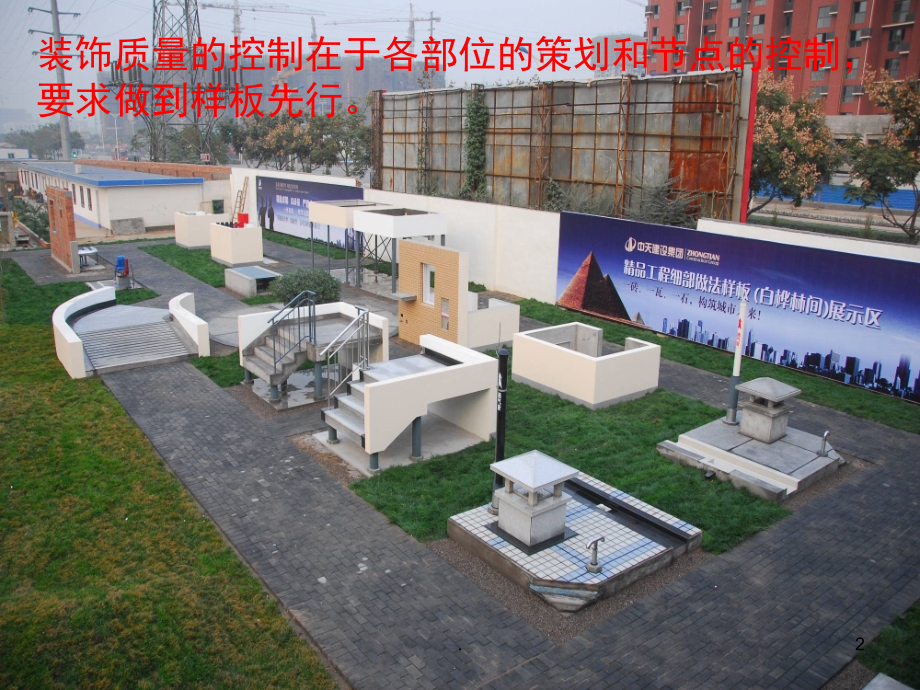

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,一、屋面工程,工程创优作业指书,1,.,装饰质量的控制在于各部位的策划和节点的控制，要求做到样板先行。,2,.,目 录,一、屋面工程,二、女儿墙,三、电梯机房,四、楼梯,五、管井,六、电井、桥架,七、卫生间,八、地面,九、吊顶,十、汽车坡道,十一、设备房,十二、电缆沟,十三、配电室、配电柜（箱）,十四、管道支架、保温,十五、风管下喷淋安装,十六、开关、插座相关面板安装,十七、外墙,十八、散水及室外,十九、砌体工程,3,.,一、屋面工程,4,.,混凝土面层屋面,隔热板屋面层,5,.,混凝土面层屋面,广场砖面层屋面,6,.,广场砖面层屋面,7,.,广场砖面层样板屋面全景图,8,.,混凝土面层屋面样板全景,9,.,一、工序,基层处理找坡层找平层第一道防水层（SBS柔性防水卷材）第二道防水层（SBS柔性防水卷材）界面层保温层混凝土保护层广场砖铺设清洗,结构层,找坡层,找平层,第一道防水层（SBS）,第二道防水层（SBS）,保温层,砼保护层,广场砖面层,10,.,二、规范要求,屋面工程质量验收规范,GB0207-2002规范要求：,4.1.4条：找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3，采用材料找坡宜为2；天沟、檐沟纵向找坡不应小于1，沟底水落差不得超过200mm。,4.1.9条：基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。,4.3.14条：卷材防水保护层的施工应符合下列规定：,1、水泥砂浆保护层的表面应抹平压光，并设表面分格缝，分格面积宜为1m,2,；,2、块体材料保护层应留设分格缝，分格面积不宜大于100m,2,，分格缝宽度不宜小于20mm.；,3、细石混凝土保护层，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36m,2,；,4、刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。,4.3.20条：排汽道间距宜为6m，纵横贯通设置；屋面面积每36m,2,宜设一个排汽出口。,11,.,6.2.7条：密封材料的嵌填必须密实、连续、饱满，粘结牢固，无气泡、开裂、脱落等缺陷。,9.0.7条：水落口的防水构造应符合下列要求：,1、水落口杯上口的标高应设置在沟底的最低处。,2、防水层贴入水落口杯内不应小于50mm。,3、水落口周围直径500mm范围内的坡度小应小于5，并采用防水涂料或密封材料涂封，其厚度不应小于2mm。,4、水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。,9.0.9条：伸出屋面管道的防水构造应符合下列要求：,1、管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。,2、管道周围与平层或细石混凝土防水层之间，应预留20mmx20mm的凹槽，并用密封材料嵌填严密。,3、管道根部四周应增设附加层，宽度和高度均不应小于300mm。,4、管道上的防水层收头处应用金属箍紧固，并用密封材料封严。,12,.,建筑给水排水及采暖工程施工质量验收规范,GB50242-2002规范要求：,5.2.10 排水通气管不得与风道或烟道连接，,且应符合下列规定：,1 通气管应高出屋面300mm，但必须大于最大积雪厚度。,2 在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。,3 在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。,4 屋顶有隔热层从隔热层板面算起。,13,.,关键工序一：屋面坡向二次深化设计,某工程图纸屋面排水示意图,深化设计后的屋面排水示意图,水落口,风帽,14,.,工程实景图,按图施工,深化设计,15,.,石材屋面排版,16,.,广场砖屋面排版,17,.,广场砖屋面排版,18,.,关键工序二：屋面施工需调整的标高,在屋面施工,检查,中，常发现有设备基础低于防水层，出屋面烟道、排气道距屋面保护层高度不统一，管道套管上口在保护层下，女儿墙泛水高度不足又凿除墙面粉刷层或贴面等情况。,因此在屋面找坡施工前，要根据屋面找坡情况，结合各构造层厚度，提前确定各部位标高：,1、水落口杯上口（或底部）高度；2、穿墙过水孔的高度；,3、出屋面门槛高度；4、设备、广告支架基础高度；,5、屋面风机房进风口底部标高；6、出屋面管道套管高度,7、烟道、排气道收口高度；8、屋面女儿墙栏杆下口反梁高度；,9、外墙、女儿墙粉刷、贴面预留高度等。,19,.,屋面施工,工序复杂,，,如,出屋面构造物,结构施工或排气管网预埋在前，保护层,广场砖,或,分格缝,施工在,后，,经常出现广场砖与女儿墙、构造物接缝处大小头，透气管不在分格缝十字居中位置,，影响观感,，因此：,1,、,女儿墙、烟道、排气道、风井及设备,、,广告支架基础等施工前均应严格,按轴线,放,样、,定位，保证其各边,的,平行垂直,；,2,、屋面排气管网定位应与保护层分格缝上下统一，并提前将定位线引至女儿墙上，便于核对，或直接采用暗埋式排气管，引到风帽或女儿墙上,。,关键工序三：屋面施工需进行的定位,20,.,三、细部节点,21,.,混凝土面层屋面,22,.,石材风帽,风帽正面图,风帽侧面图,23,.,石材风帽,石材风帽造价为：根据材料档次在300500元左右,与粉刷风帽成本价相当。,24,.,粉刷风帽全景,25,.,粉刷风帽,26,.,通气管安装,通气管全景,27,.,注意事项：,施工时应注意避免，通气管与风帽交错；在屋面板预留洞口时，通气管应绕开风帽最大边缘处留设洞口或套管。,不合理构造做法,推荐做法,28,.,通气管安装,金属包箍,整体石材饰面,打胶,打胶,打胶,防水卷材,250,29,.,通气管根部处理,根部石材两块拼做法,根部石材小块拼做法,根部石材整体做法,(推荐做法),30,.,排气管根部采六角砼造型,通气管根部采八角砼造型,排气管要求设置在屋面分格缝中间，做到居中安装。,工具,工具,31,.,排气管安装,整体石材面,250,250,250,排气管要求设置在屋面分格缝中间，做到居中安装,32,.,排气管排列安装,33,.,排水天沟,天沟石材波道线、天沟底石材应做到对缝且与屋面广场砖对缝安装,直落式水落口，篦子应采用立体式，不应采用天沟底平行篦子。,易120,注：西北地区因雨水量较少,天沟施工时最深处易控制在120mm范围内，观感较好。,防水层贴入水落口杯内不应小于50mm。,34,.,屋面水落口采用平箅子,35,.,屋,面,水,落,口,堵,塞,36,.,面砖弧形,混凝土弧形,地砖直角,面砖直角,泛,水,构,造,做,法,37,.,泛水构造做法,混凝土弧形,混凝土弧形,，广场砖屋面,38,.,关键工序：,泛水部位混凝土表面不需进行界面处理、抹灰，适当打磨后直接进行防水施工，为保护层施工预留“厚度”。,39,.,屋面构架双重滴水处理,屋面构架面砖细部处理,屋面构架,40,.,屋面,雨蓬,41,.,屋面,风机,屋面风机安装注意事项:,1、为避免风机电机电源管位置与风机电源接口不在同一侧，措施:,a、采用双管制安装，在风机左、右侧各安装一根管；,b、定货时根据现场情况在定货要求上注明左、右进线要求；,c、部分风机接线端子进行换位改型。,2、电机电源端部要有防水弯，金属软管采用包塑的，长度不超过80cm。,3、风机安装等到土建基础面层找平或贴砖后进行。,4、在电源管处预埋一根40 x4接地扁钢，在金属风管软接处采用4mm,2,软线或铜编织带及时做好接地跨接。,5、风机口处加装防雨罩，后安装防护罩（钢板网）。,42,.,风机电机电源安装位置与风机电源接口不在同一侧；风机锈蚀严重。,工程实景图（一,）,工程实景图（二,）,43,.,1、风机电源安装位置与风机电源接口不在同一侧；,2、露天风机电源管没有防水弯，金属软管超过80cm长；,3、风机与金属风管在软接处没有进行接地跨接。,工程实景图（一,）,工程实景图（二,）,44,.,工程实景图（一,）,工程实景图（二,）,屋面景观灯做法,45,.,工程实景图,擦窗机轨道基础做法,轨道接地标识,基脚螺栓装饰帽处理,基础石材罩面,46,.,电缆桥架成品保护警示标识,屋面桥架：,47,.,工程实景,图（一）,：,屋面冷却塔（阀门、仪表、管道排列成行成线）,工程实景图（二,）：,管道支架接地，根部收口,48,.,栈桥,(注意根部收口和防雷接地),49,.,水,簸箕,50,.,二、女儿墙,51,.,女儿墙样板全景图,52,.,水泥砂浆女儿墙,工程实景图,53,.,一、工序,二、规范要求,女儿墙：,屋面工程质量验收规范,GB0207-2002规范要求,4.3.14条：刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。,9.0.6 女儿墙泛水的防水构造应符合下列要求：,1、铺贴泛水处的卷材应采取满粘法。,2、砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的墙体应做防水处理。,3、涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。,4、混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。,54,.,伸缩缝：,屋面工程质量验收规范,GB0207-2002规范要求,9.0.8 变形缝的防水构造应符合下列要求：,1、变形缝的泛水高度不应小于250mm。,2、防水层应铺贴到变形缝两侧砌体的上部。,3、变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。,4、变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料。,避雷带：,建筑电气工程施工质量验收规范,GB50303-2002规范要求,26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。,26.2.2 避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能大于49N(5kg)的垂直拉力。当设计无要求时，支持件间距符合本水平直线部分0.5-1.5m；弯曲部分0.3-0.5m。,55,.,三、细部节点,56,.,单元屋面伸缩缝一侧翻口及压顶采用混凝土现浇，防水、抗震，整体观感较好。,一侧悬挑隔离保证20mm以上的空隙,一侧与女儿墙留设20mm缝隙，采用打胶处理,滴水线,伸缩缝,57,.,地震破坏工程实景：,屋面伸缩缝采用预制板施工，在地震时引起的整体拉裂，此构造做法抗震效果不好。,58,.,女儿墙抹灰面层注意事项：,女儿墙塑料条和磁片造型应在女儿墙贴饼后先施工。,先贴塑料条和磁片造型再进行粉刷,59,.,混凝土面层屋面与女儿墙、山墙交接处做法：,采用圆弧法施工，靠近女儿墙、山墙处立体加厚，减少女儿墙、山墙根部空鼓、龟裂产生。,女儿墙抹灰面层注意事项：,60,.,排砖放样施工,贴砖女儿墙：,61,.,分格变形缝宽度20mm，应策划做到与女儿墙对缝,与女儿墙、山墙之间应预留宽度为30mm的缝隙,分格变形缝宽度20mm,250mm,250mm,暗埋式排气孔,女儿墙面砖饰面注意事项：,62,.,避雷带,避雷带过伸缩缝时采用“,”弯,引下线刷绿/黄标识醒目，由公司统一制作引下线标识牌,避雷带定型化支承架,根椐目前创“鲁班奖”工程要求，避雷带如采用镀锌圆钢直径要求,12，焊接搭接长度为80mm，支承架要求采用定型化支架不宜采用焊接。,避雷带引下线、支承架安装应策划设置在磁片缝或磁片中。,避雷带按陕西省专项冶理要求，高度为：150mm（取150mm为好）,63,.,女,儿,墙,压,顶,做,法,64,.,鹰,嘴,滴水线,女儿墙压顶滴水做法,65,.,三、电梯机房,66,.,
