压型板安装施工方案
目 录
一、工程概况
二、施工组织机构
三、施工进度及保证措施
四、现场设备配制
五、屋面板安装工艺
六、安全组织机构
七、文明施工措施
八、质量管理体系

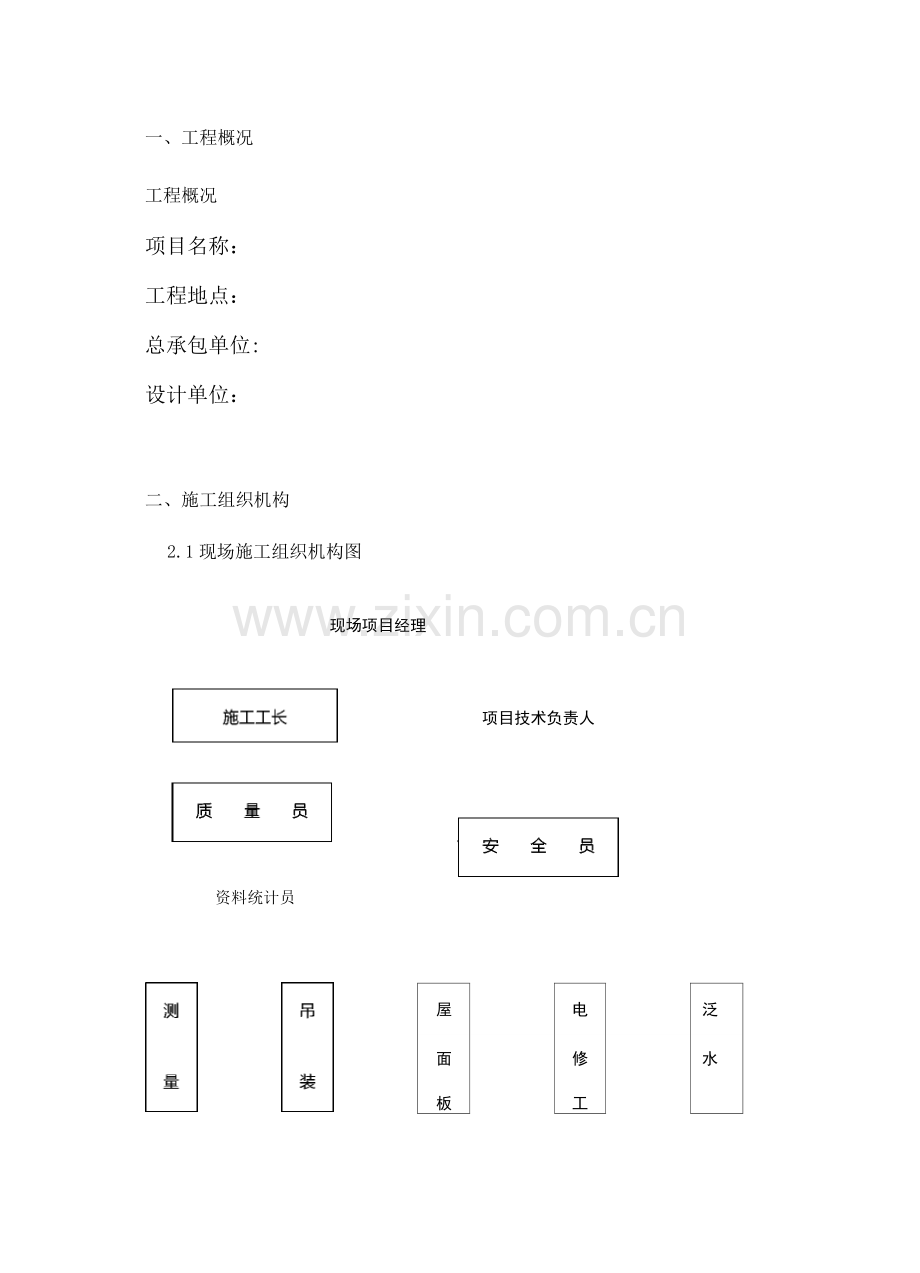

一、工程概况
工程概况
项目名称：
工程地点：
总承包单位:
设计单位：
二、施工组织机构
2.1现场施工组织机构图
现场项目经理

项目技术负责人
资料统计员
屋

电

泛
面

修

水
板

工

2.2工程项目主要管理人员职责
◊ 工程项目主要管理人员职责：
A. 项目经理：本公司现场代表，全面负责本工程施工。其职责为：
a）履行工程合同、确保项目目标的实现、提高企业的信誉。
b）设计项目的组织机构、恰当选配人员、组织精干高效的领导班子。
c）接受企业的委托或在其授权下，负责处理项目以外的各项关系。
d）组织有关的协调会议，进行信息交流。
e）对工程成本、质量、安全检查进行监督管理。
f）负责工程变更、交工验收和交工文件。
g）负责合同规定的售后服务。
B. 技术负责人：负责本工程项目施工技术革新、质量管理，对施工质量负技术责任。其职责为：
a）分管施工技术、质量监督检验组的日常工作。
b）组织编制项目质量计划。
c）组织编制单位工程施工组织设计、施工方案和作业指导书。
d）负责规范、标准、设计文件、质量体系文件和技术资料的控制。
e）负责项目的技术培训。
f）参加图纸会审、处理设计变更、负责向施工人员进行技术交流。
g）组织技术攻关，开展QC小组活动，运用统计技术分析或解决施工技术难题，确保工程质量符合规定要求。
h）负责本工程的质量检验、评定工作，具有质量否决权。
i）建立工程现场与公司之间的技术质量信息传递反馈渠道。
C. 项目工程师：在项目经理及分管领导的领导下负责本专业的施工管理：
a）参加设计交底、图纸会审，办理设计变更、经济签证、负责图纸资料的收发和保管。
b）编制分部分项工程施工方案，并结合施工实际，制订具体的技术革新组织措施，向班组进行安全检查技术交底并督促班组执行。
c）编制与控制本专业的施工计划（包括施工进度计划、施工机具计划、施工劳力计划、材料设备进场计划等）。
d）检查督促班组自检。参加本专业分项、分部工程的质量评定活动。
e）负责整理本专业性分项、分部工程质量检验评定的原始资料，并对其同
a）步性、真实性、完整性负责。
f）支持质检员的质量检查工作。对班组违章造成质量问题或发生质量失控，有权责令班组或操作者返工或停止作业。
◊ 工程项目部各职能组的组成与职责：
A. 施工技术部：
由公司根据工程实际情况派专业技术人员组成，职责如下：
a）编制施工组织设计及施工方案；
b）按照ISO92质量体系标准要求及施工及验收规范施工组成组织实施工程施工，落实工程施工的人力、机具和材料满足施工要求；
c）落实工程进度、质量符合业主和规范的要求；
d）解决工程技术革新上的问题；
e）负责工程变更事项的签证。
B. 质量监督组
由质监处派人组成，主要负责按照ISO92质量体系标准和施工验收规范的要求，监督、指导有关现场施工质量管理体制的组织、程序运用等，确认工程可靠地按照质量计划执行。
C. 安全组
由安全处派人组成。主要负责制以下工作：
a）按照业主安全管理规定及国家和地方政府有关规定，建立现场安全检查系统工程。
b）监督现场施工中安全检查管理体制的执行情况，根据需要进行指导、劝告、更正。
c）编写包括安全检查、事故报告在内的安全管理报告书。
d）制订安全一票否决权制度。
D. 材料部
由材料设备处派人组成，主要负责以下工作：
a）针对本项目制定材料制造厂家、供应商的明细表。
b）选择设备材料制造商厂家、供应商，并进行洽谈与签订合同。
c）负责催货、组织运输检验。
d）负责现场的材料设备管理。包括发料、保管、验收。
三. 施工进度及保证措施
施工工期
工程施工总工期： 天（日历天）
工期保证措施
为确保计划工期的实施，我们在人、机、料、法方面做了周密的安排。建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度关键一环。本项目的计划体系将以日、周、月、年和总控计划构成工期计划为主线，并由此派生出设计进度计划、独立承包商招标计划和进场计划、技术保障计划、商务保障计划、物资供应计划、质量检验与控制计划、安全防护计划及后勤保障一系列计划，在各项工作中做到未雨绸缪，使进度计划管理形成层次分明、深入全面、贯彻始终的特色。
3.2. 1项目经理主抓工期进度。根据施工部署，按顺序施工进度可以完成施工任务，如遇突发情况工期受到影响时，可以考虑几个区同时施工以满足工期需要，在每个工序配置强有力的管理人员，责任到人，抓住每个工序的主线条、关键工序，在条件允许的情况下开双班作业。力争最大限度的保证计划工期的实施。
积极协调好土建、制作、安装的工作，相互支持配合，统筹安排交叉作业。减少不利因素，创造条件。在每一个施工环节中有人把关，有人监督。制定出详细的日工作计划，只有保证了日工作计划的完成才能保证月甚至整个工期计划的完成。
为保证工期，协调好钢结构施工与土建施工进行交叉作业，尽量互不干扰。做好现场机械的维护保养工作，提高机械的利用率。机械维修人员24小
时值班，发现问题及时解决。对机械进行定期的维护保养，杜绝因机械原因造成停工。
现场电焊设备挂牌施工，一旦发生机器故障，立即用备用焊机调换，不能
出现现场停机整修现象。
认真编排施工周、日计划，作到明日施工，今日计划。每天进行现场
碰头会，研讨检查计划落实情况。
施工计划编制方式
为了科学合理安排施工计划，充分说明工程进度情况，我们在多年的施工实践中总结出多级计划编制体系：
一级总体控制计划：表述工程的阶段目标，提示业主、设计、监理及总包各层管理人员进行总体部署。该计划满足总包进度计划。
二级进度控制计划：是专业工程进行流水施工计划，供部门具体控制每一份工程工序工期。
劳动力安排计划
施工人员配置
在施工人员组织上，精心安排，做到监督到位，管理到位。并及时解决交叉施工问题，保证施工人员到位，顺利施工。
劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，每一个施工班组和施工环节设置质量监控和安全监控。以确保工程质量和施工进度。
根据设计施工图纸及工程量，各专业工种根据工程进度，组织劳动力进场，项目经理部对全现场劳动力实行动态管理。
屋面板施工人员组织
工种
电工
安装工
力工
测量工
电焊工
合计
人数

四、现场设备配制
现场的主要施工机械设备表
工程名称：
序号
机械或设备名称
型号规格
数量
额定功率
（kg）
生产能力
用于施工部位
备注
1
氩弓瓜焊机
Ws5-2
2台

天沟
已有
2
交流电焊机
Bx6-3A
4台
10KW

榛托板
已有
3
自攻钻
GBM5RE
30把
450W

已有
4
小型切割机

2台
12W

已有
5
电冲剪刀
JS16
2把
8W

已有
6
锁缝机

2台

已有
7
乙炔切割枪

4把

已有
8
安全带

30条

已有
9
三芯电缆
2*
10m

已有
10
拉铆枪

10把

已有
11
电缆线
4*16+1*10
2m

已有
12
主配电箱

1台

已有
13
分配电箱

4台

已有
14
20吨吊车

1辆

租用

五、屋面板安装施工工艺
工艺流程参照FLEX-LOK安装手册
一、板的类型

弧形
CONCAVE

屋面Flex-lok板介绍
屋面外层板选镀铝锌彩色板，0.6mm厚来实屋面Flex-lok板，该板优点为：
◊ Flex-lok板采用隐藏式固定座咬合方式，通过隐藏式固定座将Flex-lok板与支撑连成一体，而无需用螺钉穿破钢板，从而根本上杜绝了螺钉结点的漏水可能。用于屋面时，最小屋面坡度为1/30，即2度。
◊高强度、高肋、巧妙凹槽沟，具有非常强的防漏性。

Flex-lok 板
◊来实Flex-lok板相关参数
重量
（kg/m2）
总厚度
（m/m）
屈服强度
（kg/cm2）
有效宽度
mm

G3
3
2、工厂加工：
因为交通运输，工厂加工长度不大于12米。
最小板长3mm。
3、现场加工：
无伸缩接头的最大板长120m。
Flex-Lok®现场成型分机器地面成型和机器高空成型两种情况。
3. 1对于机器地面成型，现场必须符合以下要求：
a）准备一块不小于13mx3m平整坚实，能承受25t设备重量的场地作为Flex-Lok®机器生产用地，以及相应的放置出料台的场地，出料台场地的长度应和所生产的板的长度
一致。
b）现场要有足够的场地用以堆放Flex-Lok®成品，钢板重叠堆放时，每叠不超过10片，且必须放在枕木上，枕木间隔在2m左右。产品上严禁踩踏或放置其他重物，如果下雨，建议加盖防水雨布。
c）现场需有5t叉车或合适的吊机跟随作业，用以上钢卷用，场地上方应无高压线或其他输电线。
d）现场要有合适的道路、场地、空间等供机器运输，装卸等作业。
e）如果是由发电机供电，发电机组必须有良好的接地和漏电保护装置。
f）Flex-Lok®板每次只能搬运一片，每隔5m应有一人，要走直线，并由领队来协调动作，避免在搬运过程中出现弯折而损坏产品。
g）产品堆放地附近不应由其它裸露钢材，如钢筋、角钢等。以避免这些钢材上的锈蚀物飘落到成型板上，形成表面腐锈，影响质量。
h）堆放好的产品应及时加以捆扎，以免被大风吹走。捆扎材料禁用铁丝、铅丝类材料，建议用合适的软绳或麻绳等。
3.2、对于机器高空成型，现场必须符合以下要求：
a）准备好一个能承受40t设备重量的高空作业平台，该平台的设计、制作、安装都必须是由具有资质的单位进行（见下图）。在平台安装完毕后，应由相关人员进行验收认可，同时在整个使用期间，由相关人员对平台进行跟踪监测并做好记录。

安装支架平台

b）现场需有合适的吊机跟随作业，用以上钢卷用，场地上方应无高压线或其他输电线。
c）现场施工、操作人员应通过高空作业安全培训，并做好记录。
d）平台和屋面之间的空档及其其它必要的地方应安装安全网。
e）现场要有合适的道路、场地、空间等供机器运输，装卸等作业。
f）如果是由发电机供电，发电机组必须有良好的接地和漏电保护装置。
g）Flex-Lok®板每次只能搬运一片，每隔5m应有一人，要走直线，并由领
队来协调动作，避免在搬运过程中出现弯折而损坏产品。
h）屋面放置的Flex-Lok®板应分散、均匀堆放，每叠不超过10片。
i）堆放好的产品应及时加以捆扎，以免被大风吹走。捆扎材料禁用铁丝、铅丝类材料，建议用合适的软绳或麻绳等。
3. 3、Flex-Lok®现场成型质量控制
1）原材料控制
3mm覆盖宽度Flex-Lok®,原材料宽度为475mm;
4mm覆盖宽度Flex-Lok®,原材料宽度为580mm;
5mm覆盖宽度Flex-Lok®,原材料宽度为680mm.
2）Flex-Lok®断面控制
现场压制过程中，生产人员应对每个钢卷进行断面尺寸检查并作记录，其公差范围及形状尺寸如图：
Flex-Lok®表面质量控制
3)
在生产制作过程中，产品表面应无明显刮痕、油漆脱落等影响表面美观的质量问题，生产人员在生产过程中应随时注意观察并做好记录。
4)Flex-Lok®扣合锁边后的质量控制
Flex-Lok®安装完毕并经过锁边后，其公母肋锁紧后的尺寸应为20mm +/-2mm。
4. 下面的说明包括从板卸载到铺板整个工程完工验收后的全部过程。
本说明可作为Flex-Lok板标准安装及应用情况的指导，但不包括安装承包商对板的关键试验部分。可用于低坡度屋面，带有天窗结构及敞开式的屋面结构。
、运输贮存验收
1运往建筑工地或在施工现场卸货
一般来说，Flex-Lok板可采用公路运输，若采用铁路运输，则要求在运输之前做一个确切的足尺试验，确保屋面板的摆设方向同其在屋顶预铺设的方向相协调。按惯例作为维护墙的Flex-Lok板要清理外表面，若作为屋面板就要清理其内表面。
2 在建筑工地上卸货
主要注意事项：卸载地点必须指定，这一点要求所有的卸货人员必须明确。卸货时尤为重要的一点就是检查入的最大高度。这是因为Flex-Lok的运输最大重量是根据单板最小重量确定的。在运输之前，定货人员必须检查卸货地点；运输代理商也必须检查运输线路。关于运货日期的安排方面，运货人员和发货商必须取得一致。一次起重板组的重量最高达吨。(注意检验吊车的起重量！）事先做好起重机械的安排，一般有吊车，叉车，传动梁，吊索等等。
注意每个吊点的最大起吊重量绝不能超过吨!避免工程的幅面长度超过4.5m.由于板竖向布置高度不同，平板架的放置位置就必须和板的铺设及安装方向相协调，以避免在屋顶上再次改变板的方向。当卸载或者在屋顶上铺设屋面板时，预先弯曲的Flex-Lok板要格外小心。必须考虑到可能会出现采用额外的吊索。很多情况下，平板架不能直接放在附属结构上。屋顶侧面板在布到屋顶上时必须采用单板或者将板捆绑成束进行升降。
要特别注意:
a、在卸载时，总是使用钩悬带,而不使用索和链条直接拴住板束.否则将损坏板.
b、板束放在屋面时.要充分考虑屋面所承受的荷载.
c、避免放板束在DECK板、檩条、托梁的中间，应放在轴线附近，并且与结构工程协商安全的荷载。
当使用吊车卸载时:
A:采用吊索必须保护好其平板架边缘，吊索带根据起吊需求选定吊点。起吊点之间的距离不应大于9米，超出起吊点的悬挑长度不大于4.5米.如下图例：

B:如果一捆钢板长度很长，起吊点的之间的距离很大，超过了吊绳的长度，这时必须加一根横木来增加起吊点，如下图例：

C:使用一个轻的起重横梁以便吊车能举起板束和横梁的重量，再用一些

钩悬带系住板束来起吊。看下图例:
1
/起重横型

MAX. 90
些

D:在吊带与板束之间放一个支架来保护板束的角部免受破坏。看下图
例：

当使用叉车卸载时：
A:在叉车的刀片上使用纤维板或木板来保护板的底板不被损坏。
B:叉车的刀片不能伸过板捆的宽度，否则刀片会伸进相邻的板捆里而损坏板（见下图）。
rlIL
nl —J

C:如果板超过10.4米，需要加一根横木来增加吊点，分担荷载。（见下图）

2. 3板在建筑工地上的安放
板在工地上安放应上覆覆盖层，防止灰尘积压及雨水结露，或者将其成一定角度放到木质的十字交叉梁上这样就可保证空气流通。当安放到屋顶时，确保下部结构的承载能力足够，确保侧面板或者捆绑束能够抵抗风荷载不发生倾覆滑移。当以一定角度打开捆绑在一起的板件时，操作也要十分小心谨慎，板有沿屋顶边或者坡度方向上滑动的危险。注意：不能将已经打开的板件束散开放置太长时间！阳光板要一直覆盖着，保证其不受灰尘及直接的阳光照射。放大镜效应可能引起板的变形和变色。
在屋面上放板束时，应直接放在屋面上，上面不要承受其它荷载，且尽可能放在安装区域附近，以便安装。在晚上，要把分散的板捆起来，避免被风损坏。在地上存板时，要按照一定的顺序，方便安装，同时不允许过分的弯曲以免形成积水坑。见下图：

在板束中目升起以便排水

2. 4检查进场材料
材料进场应主要检查以下几方面：
A收到货后，确认运到的所有材料和包裹不合格之处，并立即通知供货商。
B核实运输的包裹数量和物品种类同前期的商定文件的一致性，立即通知供货商有关物品尺寸和数量的偏差等等。
C指定可能的运输破坏时间段。
D检查木条破坏的地方，看板束是否被损坏。
E检查板面是否有油污。
F做好板损坏认领标识。
对于物品到达工地后，虽然更早时间索赔对供货商及订货商两方面都是有利的，但一般在不超过一个星期内提出索赔都是可以的。
Flex-Lok板允许的长度误差：
对3m长度的板：
+ 10 mm / - 5 mm
对超过3m长度的板：
+ 20 mm / - 5 mm
误差估计以生产温度20 ° C为准。
3、存板须知
3. 1前期工作
在开始展开工作之前，把本工程屋顶的几何尺寸同已经批准的方案相比较。确保支撑结构的均匀性在屋檐周围最小坡度范围内没有被破坏，这一点尤为重要，必要情况下，采用较低的支座。还要注意客户提出的板单货不符的书面文件。
3. 2有关Flex-Lok板的执照公告
在每个采用这种板型的建筑工地上必须把Flex-Lok板的执照公告或协议书表在明处。其上面包含很多非常重要的信息，他们涉及到安装工程队的安装技术质量，事故发生率，板的承载能力和Flex-Lok板的链接节点情况。故而执照公告或者协议书的可见性是非常重要的。
3. 3板的铺设
根据安装方案进行板的铺设，测量并扩展可能的屋顶和墙体铺设面积。同样根据设计方案安排屋面板的宽度以便板件之间能够在变化结构过渡处连接，例如屋顶吊灯处，排烟通道处等等。根据屋面板的尺寸及支座类型，可允许板的覆盖面沿宽度方向多出规定覆盖宽度3mm。对于曲屋顶，板的安装宽度必须长出覆盖宽度3mm。板的安装宽度不能小于板的要求覆盖宽度，这样就可以弥补板热变形的影响。注意板的安装方向，安放平板架保证竖向小锁边向一直沿板的铺设方向。
3. 4专用工具
在开始安装工作之前，检查拉链机器，手动开关工具，屋脊折叠工具和拆链接设备。拉链机械必须完全闭合并且保证滚轴设置正确。在对彩色喷涂板的油漆破坏情况进行检查时，总得要检验拉链机器的状态。必要的话就清洗滚轴表面的硬的铭涂层，更换已破坏的滚轴。
3. 5 锈蚀破坏
当将铝涂到其他材料的表面，必须注意避免接触锈蚀。对于铝支撑涂层厚度大于1.6mm的结构可不采取专门的防锈措施。对于接触表面镀锌或者有涂层的钢结构（如彩钢板）可不采取专门的防锈措施。表面涂层材质必须同铝相适应。不产生腐蚀的中间层绝不能有湿度的累积效应。适合的材料包括塑料纸，塑料板以及沥青油毡条。毛毡就不适合做这样的材料。如果木质的结构表面有氯化物作为保护或者包含铜，汞盐或氟的混合物时就要更加注意。结构中铝和未终凝的混凝土必须总是被中间层隔开。当铝涂层同镀锌，铝锌和不锈钢相接触时不用采取其它措施。没有铝涂层的材料表面和其他金属相接时就会有因接触产生的腐蚀危险：
组材料
气候类型
乡村
城市/工业
海洋
锌
安全
安全
安全
不锈钢
安全
安全
安全*
铅
安全
安全
危险
未保护钢
危险
危险
危险
铜
危险
危险
危险
*只适用于不锈钢之间的螺栓链接，不适用于电焊链接构造。
5、Flex-Lok的安装
主要规定：铺设完屋面板后立刻将板链接起来！这是因为板链接成整体可以抵抗风力，给屋面板提供必要保护，从而确保屋面系统的承载力。
1风，气候影响
Flex-Lok板材质轻并且受力面很大。因此在安放已经开包的板束或提升屋面板到屋顶时操作都要谨慎。
将打开的板束放到指定位置以及由于强风影响出现安装工作的间断时，都要立即将各单个板件扎牢并将它们链接在一起。
特别的，对于安装最后一块板时，由于风的压力作用，有可能不稳定。
如图所示，此时可用山墙末端的支座来固定板。

承载能力
在生产过程中，Flex-Lok板表面涂有一层薄软的油质层，这里要注意：这层油质增加了板的滑动危险。随着板的安装技术的不断进步，钢板仅有一端固定而不采取其它的荷载分布措施时，安装人员在板面上行走已成为可
安装期间板的承载力：在跨度更大的结构或者宽度更大的板上可使用较厚的板来分担荷载。做法可参照Flex-Lok板执照公告及有关的资质认证。

建议：如果在Flex-Lok板下沿着屋脊和檐区域的隔热能力不是很好，安装人员就不应该在板上行走。在安装阶段通过使用临时人行桥(如木质的厚板)来保护经常用于运输材料路线的屋面板。利用接缝支座来防止临时人行桥的滑落。
侧面板在低坡度平屋顶上的屋脊处能够弯曲。以它们为基准，沿着屋脊设置支撑板(如一些柔性材料，木质的厚板，隔断作用的侧板等等)。据屋脊处支座的位置，把一些支座调节成较浅的支座形式有时是必要的。
不要在屋脊附近行走，因为这样会导致板的部分凹陷，结果会使板出现凹洞。
安装完板件后，对人行桥上的荷载采取分布措施或者建筑分格形式的人行桥。
别在最后安装的自由板件、没有拉条链接的独立板或者塑料阳光板上行走。为了检测及检修，工作人员可以在以下跨度的链接板上行走。
板尺寸
(mm)
Flex-Lok65/4
0.7mm
1.m
0.8mm
1.42m
0.9mm
1.73m
1.0mm
2.11m
1.2mm
2.20m

3安装支座
1) 固定座的特性：
材质：铝合金材质，符合英国规范BS EN485-2:1995,金吕板等级EN AW-34(Al Mn1 Mg1)或 EN AW-3105 (Al Mn1)，最小抗拉弓鱼度()M2N/mm2.
作用：提供屋面层固定咬合，下方垫衬断热片，材质为ABC工程塑料。断热片可防止热传导效应及冷桥效应的发生。
2) 固定座的安装要求：
一般来说，Flex-Lok板都要锁在事先安装的支座上。如果要求支座的底座必须对称布置在板的两端，那就总要锁住板，否则就只能隐藏板的一端。也有例外情况：如果在边布置Flex-Lok板边安装支座时，为了确保Flex-Lok板间锁边向的正确布置，必须时刻注意Flex-Lok的安装方向。在安装完一块Flex-Lok板之后要标明下一个要安装的支座位置。
明确生产商的相关要求：拉紧的构件（如螺栓和铆钉），尤其是钻孔直径和需要的拉紧扭矩。
重要提示：不要使用自攻钉来直接定位支座。
a）起始第一根线非常重要，必须使用经纬仪。纵向每10米用经纬仪打次线，以保证纵向的直线度和横向之间的垂直度。纵向直线度每50米长误差W5mm。
b）横向每隔4米（板宽4mm时）必须使用经纬仪打线，支座横向间距离4mm（板宽4mm时），支座横向间距离误差4mmW2mm。
c）直线出现后，通常可以利用固定支座底板上的固定孔加工的中心线，使其中心线与所打的线对齐（但注意固定孔加工的中心线与图纸中要求的板的中心或板的边缘的相对位置尺寸）。
d）固定支座底板与檩条的连接采用自攻螺丝，底板上可能有四个孔或六个孔，自攻螺丝采用的规格按设计图纸要求;使用的个数也按设计图纸要求;但固定时必须是螺丝对角线固定。
e）固定支座头部的小凹槽方向同公肋外侧边。见图示：

3）固定座安装时的偏差控制与验收

%兼睥翔耕瓶聘剧
|椭+

- r~ 屋面结构线1•
固定座必须与屋面结构线垂直，不垂直度公差不能超过± 1

I
」L「/土
同—-张成宽扣合的两排固定座的固定位置高度不能超过±5mm
厂 + /— L/2
|・ LL 」屋港结构线
闽定座的高度之差不能5司定淹之间的距离的V2

相邻国定座之间的高度之差不能超过冏定座之间距离的-/50C.
固定座现场安装实例

4板的安装要求
1）钢板的铺设要注意常年风向，板肋搭接需与常年风向相背。（见图）
►
常年风向

2）钢板间连接只搭接一个肋，必须母肋扣在公肋上。

3）沿小锁边线方向上排布板。大锁边咬合小锁边，一般板安装是从屋面的一端到另一端。特殊情况下有时需要改变板的铺设顺序。在安装圆屋顶或者屋顶坡度同屋面板平面成直角时可能需要不同的板安装顺序。这些板安装的过程在施工前要有详尽的方案说明并且需要专门的详图。
4）Flex-Lok板的安装
锁缝机器：

（a）现场压型时注意板的出形状，通常是：板出来时左边是公肋，右边是
母肋。见图。

（b）安装第一块板非常重要，要严格校正，以避免板安装到最后时出现较
大偏差。
（C）在保证人生安全的情况下，现场压型或定尺生产的Flex-Lok板屋面铺设可以先按次序和上述所提要求先铺设（但必须注意是否风会将板掀起，注意产品保护），然后再进行使用锁缝机器锁边。
（d）在锁边时，每条缝通常进行锁紧二次。第一次的锁紧相当重要，为了保证母肋正确地包住公肋，而公肋又正确地处在固定支座头部的凹陷处的位置，可在第一遍锁缝时，预先将手工夹钳每隔5米夹一下或在锁缝机前使用脚推一下，目的是有利于母肋比较好的包住公肋。
（e）第二遍锁边是在第一遍预紧的基础上，保证达到20mm （公差在0mm
负-2mm）。可以做一块20mm开的卡板，对锁好缝的板进行检验。附图
（f）在屋脊处两坡钢板交汇处至少留出50mm左右空隙，以便插入上弯工
具。在天沟处压型板外挑60<L<150mm。在屋脊处屋脊盖板需剪下扳
（如图）。
（剪下扳）

（g）固定螺钉要与钢板和檩条垂直，并对准檩条中心，打钉前应挂线，使钉打在一条直线上。
（板平行度校核）
j : c i I 1 I I | |「「
汗定段检验
定段检验：，

（板安装顺序）
（h）每安装5-6块钢板，即需检查板两端的平整度，以保证板平行铺设。如有误差，及时调整。5片Flex-Lok型镀铝锌压型钢板总宽度20mm。
（I）檩条为M12螺栓紧固并加垫片，若檩条高度＞=3mm，应采用M16螺栓。螺栓紧固须保证紧固扭矩达到55Nm；檩条安装必须保证屋面的平直和坡度。檩条系统安装工序应于压型钢板安装前完成并通过验收。
5板的固定及使用的固定座和螺钉
a）螺钉枪转速应在20-25转/分，转速过大过小均不适宜。推荐使用良名牌 Ryobi E-40A 和牧田牌 Makita 68 DBV. （6W）

b）螺钉及固定
Flex-Lok板的固定支座所需螺钉见图
&螺钉规格
CTEKS 12-14X30 HWFS
屋面双层作法一般安装步骤：
测量并复核建筑物的重要尺寸一檩条系统一天沟一内层MC钢板一内层收边板（如收边板需压在屋面钢板之下，需先安装收边板）一50mm保温棉一1. 5mm高分子防水卷材一 150mm厚玻璃纤维棉-天沟泛水板一外层屋面钢板FLEX-LOK-外层泛水板（如泛水板需压在钢板之下需先安装泛水板）
注：内外层板可同步安装；安装过程中应保护保温棉以免被雨水淋湿。
夕卜层板FTEXTCK
檩条
双层板做法
150mm保温棉
内层MC穿孔吸音板

a）屋面板的搭接和密封胶
/屋面板：除图纸另有说明外，屋面外层板搭接宽度2mm，采光板搭接3mm，施以两道封胶，位置分别距相互搭接的两块板边缘10mm。屋面内层钢板搭接长度50-1mm，无封胶。
（端面打胶）

/泛水板：屋面外层泛水板搭接宽度均为1mm，均需封胶一道，封胶位置距上层板边缘10mm，并以防水拉铆钉间距@80mm固定。墙面外层泛水板垂直搭接1mm，无封胶，水平方向搭接1mm，打一道封胶。屋面内层及墙面内层收边板搭接长度50mm,无封胶，且均以一排铆钉连接
@80mnt
/天沟板：本项目采用不锈钢天沟钢板厚度现场氩孤焊连接
/ 天沟落水： 一圈防水铆钉@40mm与天沟板连接，且施以两道封胶。
/封胶挤出时宽度应掌握在6mm左右，搭接处封胶挤压后，厚度约为3mm，宽度在10mm以上。每管封胶约打6M长，封胶中心点距板边5-8mm。打胶前必须将钢板表面擦拭干净，否则将影响胶的连接作用。
10mm
10mm
b）施工注意事项
◊搬运:
成捆钢板吊运，不能直接用吊钩和钢板间形成三角形方式吊运，而必须使用吊杆，使吊带与钢板和吊杆间垂直吊运，并应找好起吊平衡点后吊运。要单捆起吊，小心轻放，不能将钢板拖行。单张钢板搬运，视板的长度，需由3-5人抬运，以不使钢板变形为准。吊装时，应将板按安装方向放置屋面，避免钢板在屋面上调头。搬运时不要在物体的表面上拖拉钢板，也不要将钢板相互之间拖拉，以免损伤面漆。

垂直运输
结合本工程的屋面材料垂直运输不应采纳，因屋面孤度太大，无法放置屋面材料，所以采纳斜拉索人工上料；从文体馆两侧每间隔5米打一道钢丝斜拉索道，角度不应大于45度，保证屋面材料垂直运输安全，平稳。上料后，屋面材料不应堆放太多；做到边上料边安装，每日班后，屋面不留一张彩板;
以防晚间风大，造成材料损坏和安全隐患。
◊现场存放：
应以枕木或基地材料垫高存放，不能将钢板直接与地面接触。注意调整枕木高度，使堆放后钢板有一倾斜角度，约2-5oC左右，即使钢板间进水，水不会停留在钢板上。如放置室外，必须以防水布加以完全覆盖；如板间进水，应一张张钢板分开并擦干晾干后方可叠放。特别是镀铝锌钢板，如不及时擦十晾干，钢板表面将很快发黑。
✓压型钢板堆放地应远离其它裸露钢材，以免这些钢材上的可锈蚀物飘落并附着在钢板上，难以清除，而造成锈斑，渗透钢板。
✓ 钢板重叠堆放时，每叠不能超过四箱，不能在钢板上放置重物和踩踏，以避免钢板间扣合难以解脱而损坏面漆甚至钢板，屋面堆放钢板要尽量靠近屋架，不得在已安装好的钢板上堆放钢板和其它材料。
✓采光板要单独放置，上面严禁放置钢板及其它物品。
✓保温棉须置于临时棚内，无条件时必须在地面垫上垫层，使保温棉不直接接触地面，防止受潮。上面及周围必须全部用雨布覆盖。
✓屋面钢板上行走，须穿不带钉、不带纹底的软鞋，双脚只能踩在钢板的凹槽部分。严禁踩踏板肋，禁止在天沟板和采光板上行走和站立。
✓螺钉固定顺序必须与板铺设方向相同，严禁逆向固定螺钉。
✓安装完成后的屋面应尽量避免人员踩踏。严禁其他工序的人员抬重物在钢板上行走。严禁与安装监理无关人员上钢板行走。严禁在已安装的钢板上进行其它作业。
✓现场切割钢板，尽量在地面进行。不得在靠近其它钢板的地方切割，如不得不在屋顶进行时，严禁在其它钢板上进行此项作业。切割时，钢板的正面朝下，切割后钢板上的残余铁屑及飘落在周围钢板上的铁屑必须全部清扫干净，否则铁屑将很快生锈，附着在钢板上无法清除，而影响钢板的美观及使用寿命。
✓每天安装工作完成后，必须将屋面、墙面当天留下的所有铁屑、杂物清扫干净。不得将铁屑、杂物扫入天沟，以免铁屑生锈、附着在天沟上而影响钢板的使用寿命。
/吊上屋顶当天不能安装的钢板，要堆放成捆，加以束缚，以免钢板被大风刮走。
/在前述需打封胶的地方，必须严格按要求足量打上封胶，以免造成漏水。
/ 天沟及开孔为屋面防水重要部位，施工人员要精心施工，质检人员要重点检查，未经检查合格，不能进行下一道工序。此部分施工完成后，即不允许任何人员踩踏。
/钢板上划线宜用水彩笔，不能使用铅笔、钢笔。不能与铅、铜等材料接触使用。有硅胶的地方不能刷油漆。
/防止脏污手套握拿钢板，特别是镀铝锌板，以防钢板表面形成污渍而难以清洁，影响美观。
/钢板搭接前应除去保护性塑料薄膜（如有），打胶的地方应清除尘
/污，并最好用松节油浸湿的布擦净，以保证搭接处封胶的密封效果。连接面要保证干燥、无尘。
◊钢板铺设工艺流程
底跨部分（1-7轴线；12-18轴线）
施工前准备（熟图、放线、吊线测量）— 檩托安装一檩条安装 —撑杆、拉杆、连接件安装一►屋面钢丝网铺 一►高分子卷材安装——►保温棉铺设►固定座安装 ►屋面板FLEX-LOK安装 ►泛水板
安装►打胶、修补/屋面清理工作^验收
高跨部分（7-12轴线）
施工前准备（熟图、放线、吊线测量）— 檩托安装—檩条安装 —撑杆、拉杆、连接件安装 ——屋面穿孔MC底板安装 —— 音棉和钢丝网铺设——►高分子卷材安装——-保温棉铺设——►固定座安装——►屋面板FLEX-LOK安装 ►天沟安装 ^泛水板安装打胶、修
补/屋面清理工作——-验收
来实高强度檩条的安装与固定
✓ C型檩条采用对接方式连接，在支座处两根檩条间留有约10mm的空隙。
✓檩条安装需用配套的螺栓与檩托板固定。镀锌檩条原则上不能采用焊接进行连接，以免破坏镀锌层。如檩条上需现场开孔，要采用电钻，不得采用气割枪随意在檩条上冲孔。
✓拉杆固定时将拉杆穿过檩条上的预置孔并用配套螺母连接，撑杆则采用配套螺栓穿过檩条上的预置孔进行紧固。
撑、拉杆的安装步骤：
屋面檩条:首先将屋脊两檩条间的拉杆连接并紧固好，使之形成一个整体；连接后的檩条必须平直，如出现弯曲现象，则要调整拉杆的长度，使檩条达到平直要求；然后从屋脊向檐方向依次用撑杆、拉杆进行连接。
拉杆和撑杆安装时需调节紧固程度，以保证檩条系统的平直度。
a）安装后的檩条上外表面必须保证在同一平面上，如由于梁、柱的安装误差使檩条不能保证在同一平面内，则需要通过调整檩托板使檩条达到平面要求。
b）檩条系统安装完毕后需进行校验，以保证后继钢板安装质量。
五、现场施工：
1、焊接
建议焊接FLEX-LOK板的辅助材料采用SG-ALSi5。如果两块板之间有一定长度（10mm）上的搭接，焊接起来就更容易些。
在焊接之前，必须消除相应位置处彩钢板上的彩色涂层，如果有化学物质还要用水冲洗掉残余物质。
2、切除和锯掉FLEX-LOK板
切除板时只采用带有切边功能的角度研磨机。最好使用一个带有较稀锯齿
（9mm〜20mm的锯齿高度）手工圆锯或者咬齿。例如切除直屋顶板边等可沿着直边手工进行操作。当除独立的板时使用一个具有高强度刃的弓锯很适用。
3、钻孔
采用HSS钻头，参考钻头生产厂家的关于螺栓和铆钉孔的要求。自攻钉的孔洞直径取决于所用材料的类型和自攻钉的尺寸。在插入拧紧构件之前，要清掉周围的铁屑。在钻头上部要用垫片密封紧，进而保护钻头夹具和构件材料表面。

使用不锈钢材质的螺钉，一般来讲，可有以下几种情形:
钢支撑结构：
孔尺寸多出螺钉3 mm，螺丝尺寸为A 0 6.5 mm
孔尺寸多出螺钉3 mm，螺丝尺寸为A 0 6.3 mm铝支撑结构：
孔尺寸多出螺钉3 mm，螺丝尺寸为A 0 6.5 mm
孔尺寸多出螺钉3 mm，螺丝尺寸为A 0 6.3 mm
木支撑结构；
孔尺寸多出螺钉3 mm，螺丝尺寸为A 0 6.5 mm
在拧紧自攻钉时，使用慢转螺丝刀时应随着其插进深度的不断加深拧到不能再拧为止。注意螺丝刀转数不能超过6 rpm。预钻的支撑结构形式要和生产厂家相一致。预钻的木质结构标准的直径为0.7mm,采用一个0 6.5 mm的螺丝就等同于钻一个直径4.6mm的孔洞。
4、铆钉操作
铆钉材质为不锈钢或者金属铝。
根据生产厂商的说明进行预钻及应用铆钉。确保正确选用入片。如果使用球状头的铆钉就更要注意这一点。根据材料握裹力的作用范围决定铆钉的长度。在安装带有热阻基座的支座时总采用带有球状头的铆钉，铆钉尺寸为0 5mm （12 型）。
5、用带有密封圈的紧扣螺丝来进行防水的链接。当使用暗铆和密封暗铆时，要使用铝合金套筒和不锈钢销钉。使用者必须遵从铆钉生长厂商的使用说明，链接的方式和材
