施工用电设计方案.docx

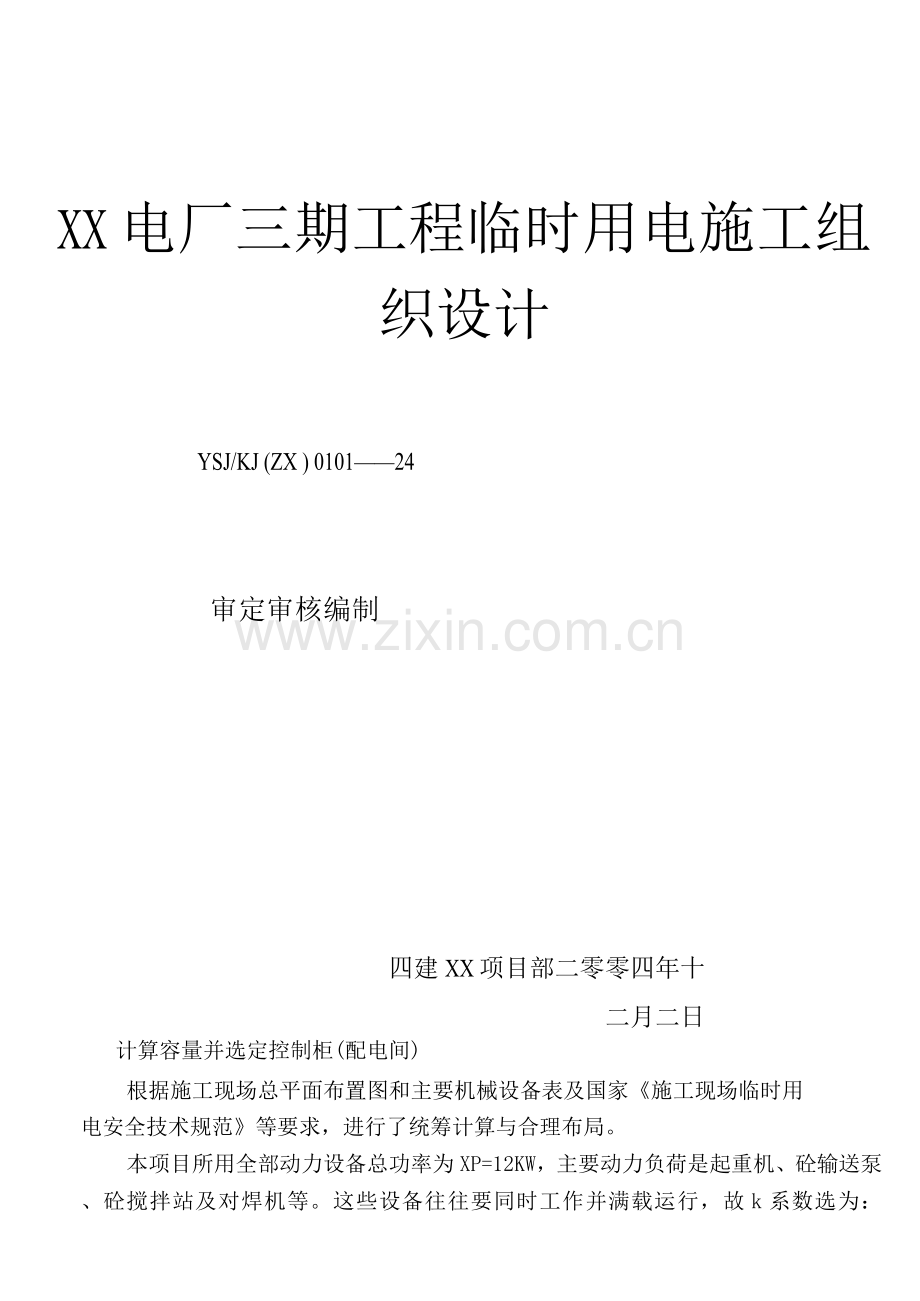

XX电厂三期工程临时用电施工组织设计
YSJ/KJ (ZX ) 0101——24
审定审核编制
四建XX项目部二零零四年十二月二日
计算容量并选定控制柜(配电间)
根据施工现场总平面布置图和主要机械设备表及国家《施工现场临时用
电安全技术规范》等要求，进行了统筹计算与合理布局。

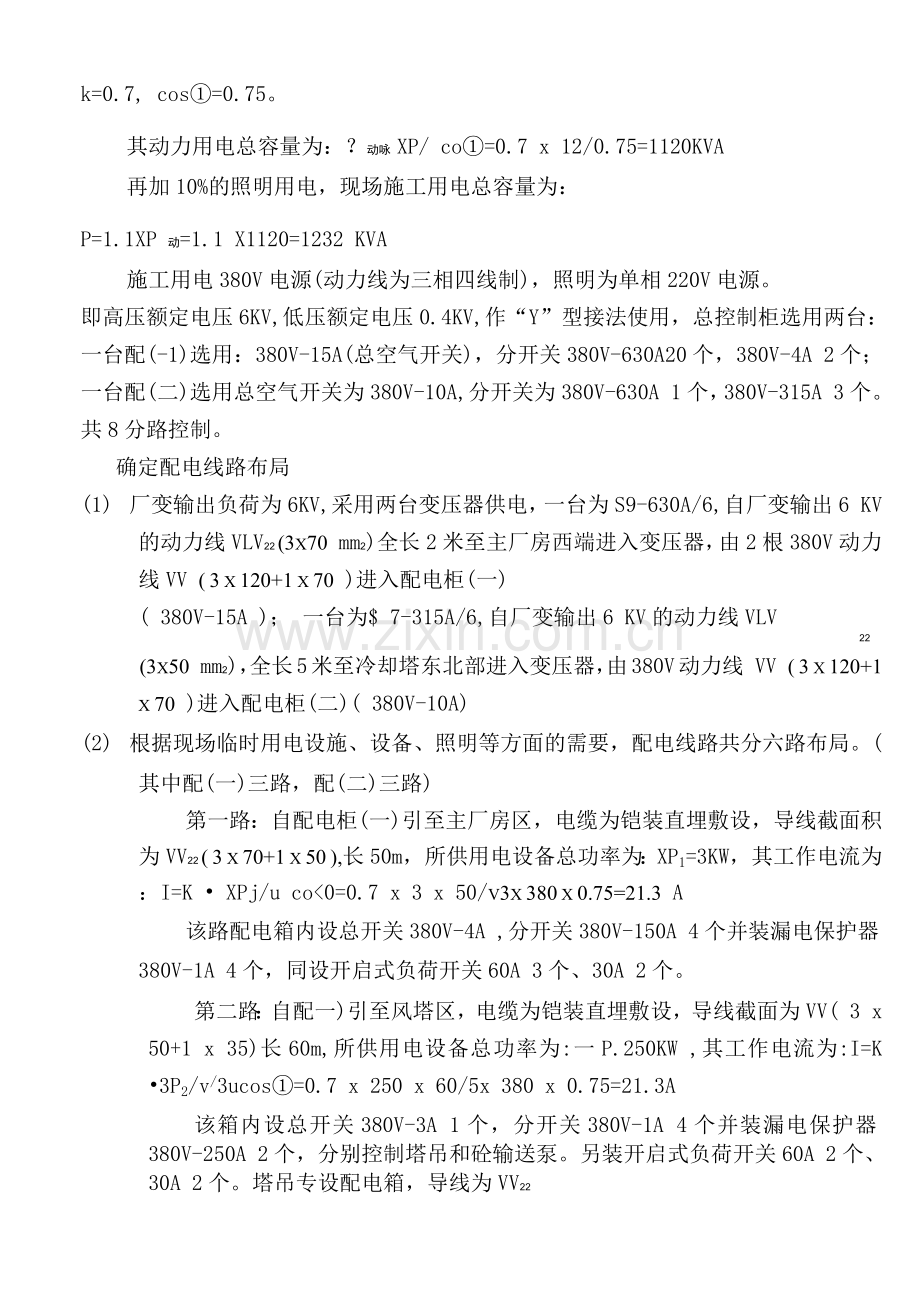

本项目所用全部动力设备总功率为XP=12KW，主要动力负荷是起重机、砼输送泵、砼搅拌站及对焊机等。这些设备往往要同时工作并满载运行，故k系数选为：k=0.7, cos①=0.75。
其动力用电总容量为：？动咏 XP/ co①=0.7 x 12/0.75=1120KVA
再加10%的照明用电，现场施工用电总容量为：
P=1.1XP 动=1.1 X1120=1232 KVA
施工用电380V电源(动力线为三相四线制)，照明为单相220V电源。
即高压额定电压6KV,低压额定电压0.4KV,作“Y”型接法使用，总控制柜选用两台：一台配(-1)选用：380V-15A(总空气开关)，分开关380V-630A20个，380V-4A 2个；一台配(二)选用总空气开关为380V-10A,分开关为380V-630A 1个，380V-315A 3个。共8分路控制。
确定配电线路布局
(1) 厂变输出负荷为6KV,采用两台变压器供电，一台为S9-630A/6,自厂变输出6 KV的动力线VLV22 (3x70 mm2)全长2米至主厂房西端进入变压器，由2根380V动力线VV ( 3 x 120+1 x 70 )进入配电柜(一)
( 380V-15A )； 一台为$ 7-315A/6,自厂变输出6 KV的动力线VLV
22
(3x50 mm2)，全长5米至冷却塔东北部进入变压器，由380V动力线 VV ( 3 x 120+1 x 70 )进入配电柜(二)( 380V-10A)
(2) 根据现场临时用电设施、设备、照明等方面的需要，配电线路共分六路布局。(其中配(一)三路，配(二)三路)
第一路：自配电柜(一)引至主厂房区，电缆为铠装直埋敷设，导线截面积为VV22 ( 3 x 70+1 x 50 ),长50m，所供用电设备总功率为：XP1=3KW，其工作电流为：I=K • XPj/u co<0=0.7 x 3 x 50/v3x 380 x 0.75=21.3 A
该路配电箱内设总开关380V-4A ,分开关380V-150A 4个并装漏电保护器380V-1A 4个，同设开启式负荷开关60A 3个、30A 2个。
第二路：自配一)引至风塔区，电缆为铠装直埋敷设，导线截面为VV( 3 x 50+1 x 35)长60m,所供用电设备总功率为:一P.250KW ,其工作电流为:I=K •3P2/v/3ucos①=0.7 x 250 x 60/5x 380 x 0.75=21.3A
该箱内设总开关380V-3A 1个，分开关380V-1A 4个并装漏电保护器380V-250A 2个，分别控制塔吊和砼输送泵。另装开启式负荷开关60A 2个、30A 2个。塔吊专设配电箱，导线为VV22
(3 x 35+1 x 25 mm2),内装空气开关380V-1A1个漏电保护器
380V-1A 1个，刀闸开关60A 2个、30A 1个。
第三路：自配(一)引至烟囱区。电缆为铠装直埋敷设，导线截面为VV22 ( 3 x 50+1 x 35 mm2),长80m,所供用电设备总功率为：XP3=3KW, 其 工 作电 流为：AK^APs/vGu
cos①=0.7 x 3 x 80/v3 x 380 x 0.75=34.0A
该箱内设总开关380V-3A 1个，分开关380V-1A 4个并装漏电保护器380V-1A 3个，开启式负荷开关60A 2个、30A 1个。
第四路：由配(二)引至搅拌站。电缆为VV 22( 3 x 50+1 x 35 )直埋敷设，长1m,所供用电设备总功率为：2P4=150KW，其工作电流为：I=K・2P4/v3 u cos ①=0.7 x 150 x 1/5x 380 x 0.75=21.3 A——
该箱内设总开关380V-2A 1个，分开关380V-1A 2个并装漏电保护器380V-2A5个，开启式负荷开关380V-60A 5个。
第五路：由配(二)引至钢结构制作区。电缆为VV 2( 3 x 35+1 x 25 )直埋敷设，长150m,所供用电设备总功率为：2P5=1KW，其工作电流为：I=K •XP5/^3 u co①=0.7 x 1 x 150/v3x 380 x 0.75=21.3A-一
该箱内设总开关380V-2A 1个，开启式负荷开关380V -60A10个，并装漏电保护器380V-1A10个。
三、主要施工机具设备表
序号
设备名称
型号规格
数
量
国别产地
制造
年份
额定
功率（KW ）
生产能力
备注
1
砼输送泵
HBT-50
2台
长沙
1996
32.2
50m 3/h
自有
2
砼搅拌楼

1座

150

自有
3
砼搅拌输送车
MR60-S
4
上海
21

6m 3

4
砂浆搅拌机
HJ2A
5台
郑州
20
3
5*10m3/h
自有
5
挖掘机
EX2-2
2辆
日本
1992.7

1.0方/斗
自有
6
自卸汽车
NY3190
4辆
日本
1994.5

自有
7
机动翻斗车
JS-1
4辆
武汉
21

自有
8
钢筋切断机
GQ40A
2台
沈阳
22.01
7

自有
9
钢筋弯曲机
GW40D
2台
沈阳
21. 1
7.5

自有
10
钢筋调直机
GJT4/8
2台
沈阳
1992. 9
7.5

自有
11
钢筋对焊机
Un-1
2台
沈阳
22.1
27

自有
12
交流电焊机
BX1-5
8台
沈阳
21.5
23.4

自有
13
直流电焊机
ZXG-5
4台
沈阳
23.5
26

自有
14
圆盘锯
MQ493
2台
沈阳
1999.3
3

自有
15
木工平刨
MB514-4
2台
海盐
1999.6
3

自有
16
蛙式打夯机
HW-60
8台
安阳
21.6
3

自有
17
平板振动器
BL11
4台
安阳
1996
1.1

自有
18
插入式振动器
BX50
20台
安阳
22.3
1.1

自有
19
水泵
75TSW AX5
2台
沈阳
21.3
3

自有
20
剪板机

1台
南京
22.8
26

自有
21
经纬仪
DJ2
1台
苏州
21.3

自有
22
经纬仪
J2
1台
苏州
1998.6

自有
23
水准仪
S3
1台
南京
1999.8

自有
24
水准仪
S1
1台
南京
21.1

自有
25
卷扬机
KJ5
3台
郑州
1995
7.5

自有
26
汽车吊
25T
1辆
锦州
1996

自有
27
汽车吊
16T
1辆
锦州
1998

自有
28
提升机
1.5T
4台
开封
20
7.5

自有
29
烟囱翻模机具

1套

21

自有
30
轨道吊
TQZ-120A
1台
四川
22
85

自有
四、安全用电及防火措施
4.1电缆敷设
电缆应沿路边或建筑物边缘埋设，转弯处和直线段每隔20M处应设电缆走向标志。
直埋电缆深度不低于-0.7M，沟内电缆上下均铺细砂，厚度大于1MM，并盖砖保护。电缆穿过厂区道路及交叉处，须设钢管保护（穿管敷设），管子两端伸出路基2米。
电缆间、与管道、道路、建筑物的平行和交叉最小距离
表2
项目
平行
交叉
项 目
平行
交叉
建筑物（边线）
0.6m
—
易燃、可燃管道
1m
0.5m
热力管、设备沟
2m
0.5m
排水沟
1m
0.5m
其它沟道
0.5m
0.5m
电缆之间
0.1m
0.5m
4.2接地保护
本项目电源供电的低压系统，均采用TN-S系统。I类电气设备的金属外壳及其连接的金属构架，必须采取可靠的接地保护。其保护零线（PE线）均作重复接地，接地电阻＞4QO
接引至电气设备的作零线与保护零线必须分开。保护零线上严禁装设开关或熔断器。
保护零线和相线的材质相同，其最小截面应符合表2规定。
保护零线最小截面表3
相线截面
（mm 2）
保护零线最小截面
相线截面
（mm 2）
保护零线最小截面
S <16
S
16<S <35
16
S >35
S/2

接至移动式电动工具或手持式电动工具的保护零线，必须采用铜芯软线，其截面不宜小于相线的1/3且不得小于1.5mm 2。
用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。保护地线、接零线应采用焊接，压接，螺栓连接或其它可靠方法连接，严禁缠绕或钩挂。
低压用电设备的保护地线可利用金属构件、钢筋砼构件的钢筋等自然接地体，但严禁利用输送可燃液体、气体或爆炸性气体的金属管道作为保护地线。
利用串联的金属构件作保护地线时，应在金属构件之间的串连部位焊接金属连接线，其截面不得小于1mm 2。
4.3配电箱和开关箱
配电箱和开关箱应安装牢固，便于操作和维修。落地安装的配电箱，其设置地点应高出地面，附近不得堆放杂物。
控制柜、箱的进出线宜设在箱的下面或侧面，并设防水弯头。箱内压接导线应绝缘良好，排列整齐、固定牢固，导线端头应采用螺栓连接或压接。
照明、动力合一的配电箱应分别装设刀闸或开关。具有3个回路以上的配电箱应设总刀及分路刀闸。每一分路刀闸不应接2台以上电气设备。
配电箱、开关箱内安装的接触器、刀闸、开关等电气设备，应动作灵活，接触良好、可靠，触头没有严重烧蚀现象。
熔断器的规格应满足被保护线路和设备的要求；熔体不得削小或合股使用，严禁用金属代替熔丝。熔体应有保护罩。管型熔断器不得无管使用；有填充材料的熔断器不得改装使用。熔体熔断后，必须查明原因并排除故障后方可更换，装好保护罩后方可送电。
插销和插座必须配套使用。I类电气设备应选用可接保护线的三孔插座，其保护端子应与保护地线或保护零线连接。
4.4移动式电动工具
手持式电动工具的管理、使用、检查和维修，应符合现行国家标准《手持式电动工具管理、使用、检查和维修安全技术规程》的规定。
长期停用或新领用的移动式电动工具、手持式电动工具在使用前应进行检查，并应测绝缘，同时做好保护接地与接零。
移动式电动工具应加装单独电源、开关和保护，严禁1台开关接2台及以上电动设备。移动式电动工具应加装高灵敏度漏电保护器。
移动式电动工具手持式电动工具的电源线，必须采用铜芯多股橡套软电缆或聚氯乙烯绝缘护套软电缆。电缆应避开热源，且不得拖拉在地上。当不能满足上述要求时，应采取防止重物压坏电缆等措施。
使用手持式电动工具应戴绝缘手套或站在绝缘台上。
4.5电焊机
根据施工地需要，电焊机宜按区域或标高层集中设置，并应编号。电焊机应设置在干燥场所，并设棚遮蔽，其外壳须可靠接地，不得多台串联接地。电焊机各线卷对电焊机外壳的热态绝缘电阻值不得小于0.4MQ。
电焊机的裸露导电部分和转动部分应装安全保护罩。直流焊的调节器被拆下后，机壳上露出的孔洞应加设保护罩。电焊机的一次线侧的电源线必须绝缘良好，不得随地拖拉，其长度不宜大于5M。
电焊机的电源开关应单独设置。直流电焊机的电源应采用启动器控制。电焊把钳绝缘必须良好。电焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30M。
4.6起重机
起重机电气设备的安装，应符合现行国家标准《电气装置安装工程起重机电气装置施工及验收规范》的规定，并应符合《塔式起重机安全规程》中的要求。
起重机电源电缆的长度，应符合产品技术要求。中小型起重机上或附近，应设能断开电源的开关。其电源电缆应经常检查、维护。未经有关人员批准，起重机上的电气设备和接线方式不得随意改动。
起重机上的电气设备应定期检查，发现缺陷应及时处理。在起吊过程中不得进行电气检修工作。检修和试运行，必须取得专业人员的配合。
塔式起重机的防雷接地，应符合现行国家标准《塔式起重机安全规程》的规定及产品技术要求，其接地应可靠。利用自然接地体时，应保证有良好的电气通路。
4.7照明系统安全要求
照明灯具和器材必须绝缘良好，并应符合现行国家有关规定和标准的要求。照明线路应布线整齐，相对固定。室内安装的固定式照明灯具悬挂高度不得低于2.5m，室外安装的照明灯具不得低于3m。露天场所灯具应选用防水型灯头。
现场办公室、宿舍、工作棚内的照明线，除橡套软电缆和塑料护套线外，均应固定在绝缘子上。并应分开敷设；穿过墙壁时应套绝缘管。
照明线路不得接触潮湿地面、热源和直接绑挂在金属构架上。在脚手架上安装临时照明对应加绝缘子并设木横担。
照明开关应控制相线，采用螺灯头时，相线应接在中心触头上。行灯电压不得超过36V，在管道及容器内不超过12V。行灯应保护罩，手柄绝缘良好且耐热、防潮；其电源线应采用橡套软电缆。
配电所内的配电盘、柜及母线的正上方不得安装灯具。（封闭母线及封闭式配电箱、柜除外）
照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜小于3mm，聚光灯、磺钨灯等高热灯具不宜小于5M，且不宜照射易燃物。当距离不够时，应采取隔热措施。
（二）安全技术管理
供电设施投入运行前，各项目部应建立、健全用电管理机构，组织好运行、维护专业班组，明确各岗位责任制和安全责任人。
用电设施的运行及维护人员必须具备下列条件：
A经医生检查无妨碍从事电气工作的病症。
B掌握必要的电气知识，考试合格并取得合格证书。
C掌握触电解救法和人工呼吸法。
维护人员必须配备足够的常用电气绝缘工具，并按有关规定，定期进行电气性能试验。所有工机具严禁挪做它用。
低压电器及配电装置，至少每周检查一次，配电盘每班检查一次，1KV以下的控制柜盘，每季度进行一次停电检查清扫。
遇有大风、暴雨、冰雹、雪、霜、雾等恶劣天气时，应加强对电气设备的巡视和检查。
新投入运行或大修后投入地运行的电气设备，在72h内应加强巡视，无异常情况后，方可按正常周期进行巡视。
供电设备的清扫和检修，每年不少于2次，其时间应安排在冬季和雨季到来之前。
现场需用电时，必须提前提出申请，经用电部门批准，通知专业班组进行接引。
严禁非电工拆装电气设备，严禁乱拉乱接电源。所有配电箱、开关柜均应加锁，并贴上标识（警示牌）。
现场大型用电设备、机具等，应有专人进行维护管理。
