太阳能发电教学实验平台技术方案.docx

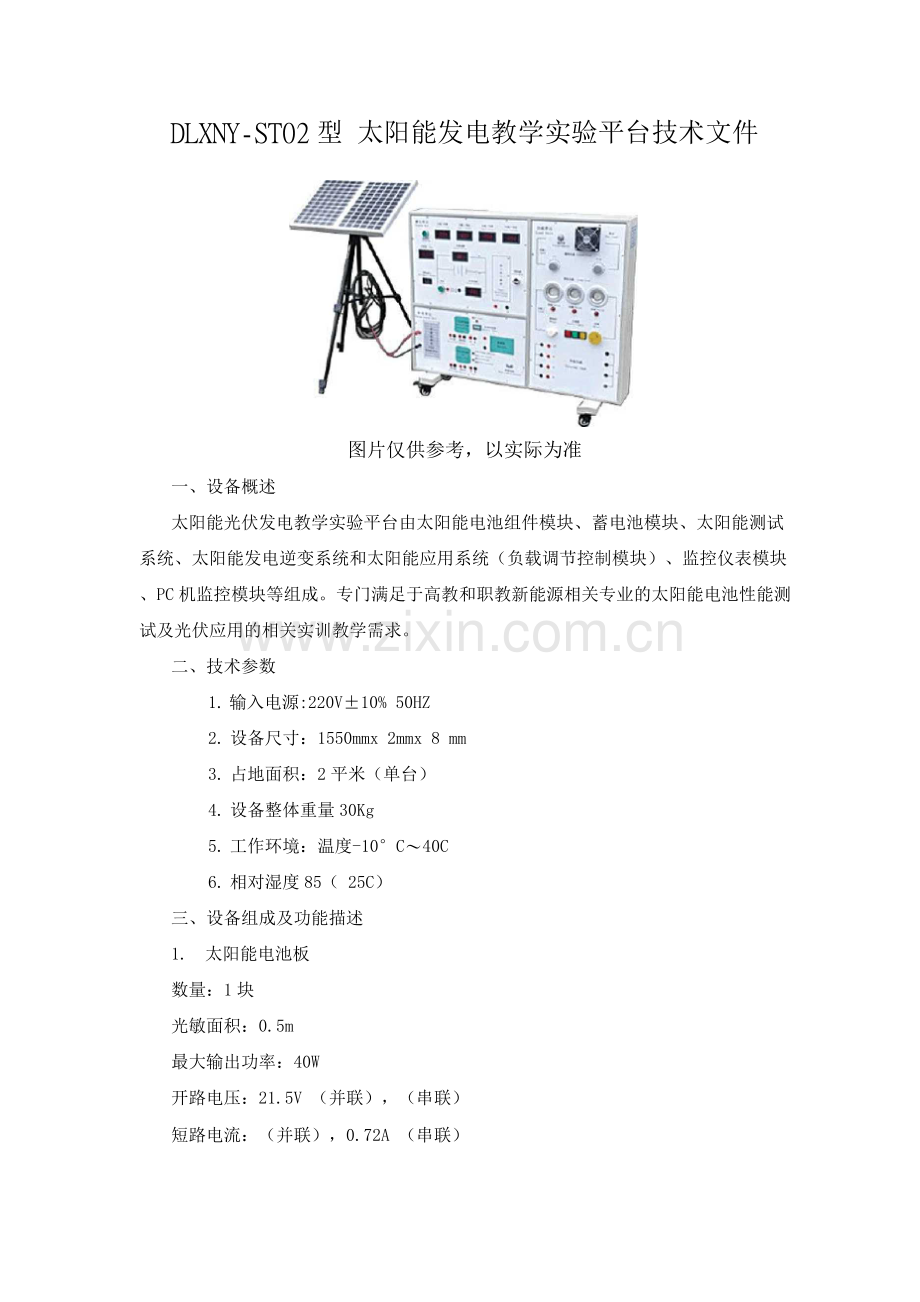

DLXNY-ST02型 太阳能发电教学实验平台技术文件

图片仅供参考，以实际为准
一、设备概述
太阳能光伏发电教学实验平台由太阳能电池组件模块、蓄电池模块、太阳能测试系统、太阳能发电逆变系统和太阳能应用系统（负载调节控制模块）、监控仪表模块、PC机监控模块等组成。专门满足于高教和职教新能源相关专业的太阳能电池性能测试及光伏应用的相关实训教学需求。
二、技术参数
1. 输入电源:220V±10% 50HZ
2. 设备尺寸：1550mmx 2mmx 8 mm
3. 占地面积：2平米（单台）
4. 设备整体重量30Kg
5. 工作环境：温度-10°C〜40C
6. 相对湿度85（ 25C）
三、设备组成及功能描述
1. 太阳能电池板
数量：1块
光敏面积：0.5m
最大输出功率：40W
开路电压：21.5V （并联），（串联）
短路电流：（并联），0.72A （串联）

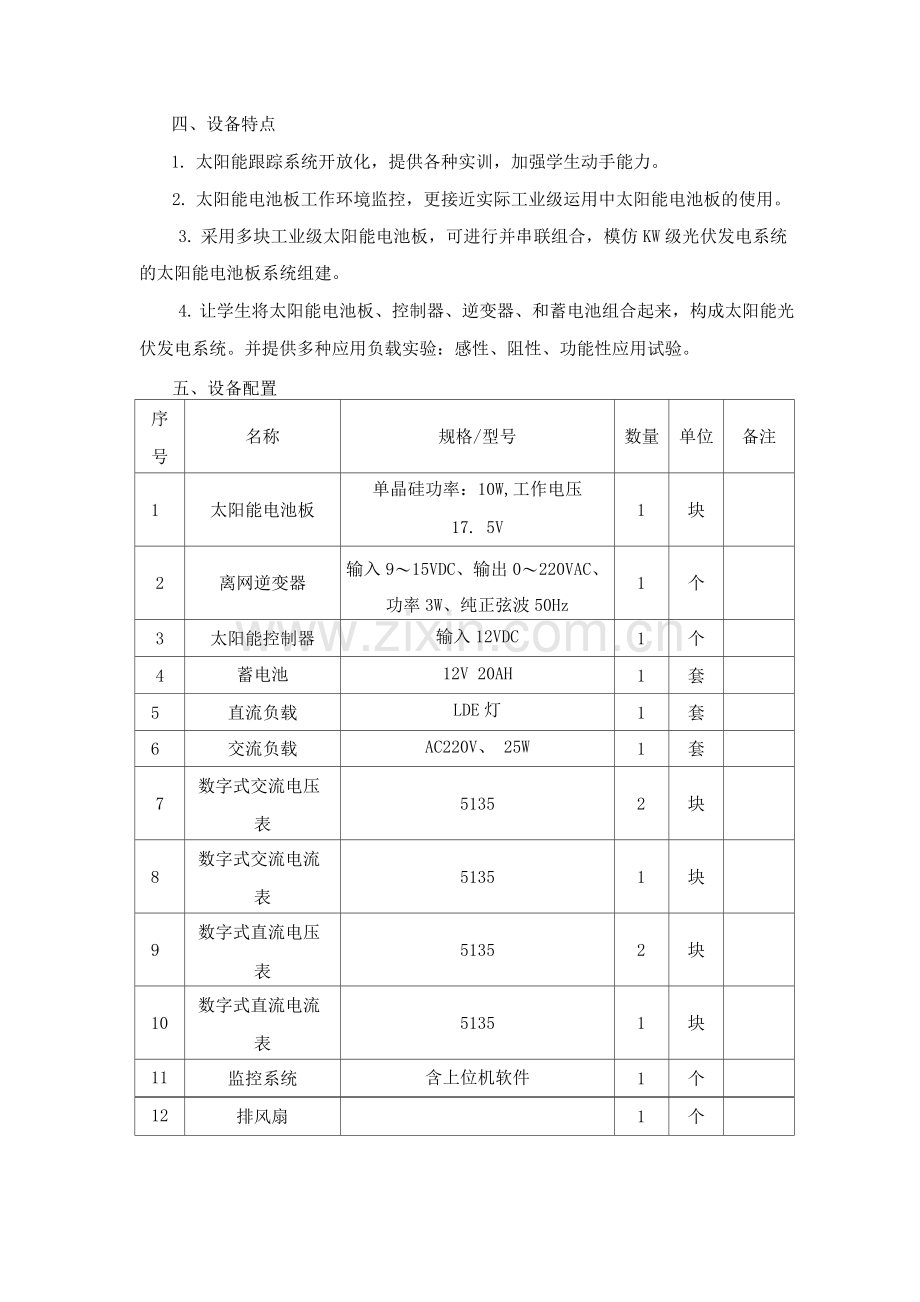

四、设备特点
1. 太阳能跟踪系统开放化，提供各种实训，加强学生动手能力。
2. 太阳能电池板工作环境监控，更接近实际工业级运用中太阳能电池板的使用。
3. 采用多块工业级太阳能电池板，可进行并串联组合，模仿KW级光伏发电系统的太阳能电池板系统组建。
4. 让学生将太阳能电池板、控制器、逆变器、和蓄电池组合起来，构成太阳能光伏发电系统。并提供多种应用负载实验：感性、阻性、功能性应用试验。
五、设备配置
序
号
名称
规格/型号
数量
单位
备注
1
太阳能电池板
单晶硅功率：10W,工作电压
17. 5V
1
块

2
离网逆变器
输入9〜15VDC、输出0〜220VAC、功率3W、纯正弦波50Hz
1
个

3
太阳能控制器
输入12VDC
1
个

4
蓄电池
12V 20AH
1
套

5
直流负载
LDE灯
1
套

6
交流负载
AC220V、 25W
1
套

7
数字式交流电压
表
5135
2
块

8
数字式交流电流
表
5135
1
块

9
数字式直流电压
表
5135
2
块

10
数字式直流电流
表
5135
1
块

11
监控系统
含上位机软件
1
个

12
排风扇

1
个

六、可完成实训项目
实验一：太阳能电池发电演示实验
实验二：太阳能光伏板能量转换实验
实验三：环境对光伏转换影响实验
实验四：太阳能电池光伏系统直接负载特性实验实验五：太阳能控制器工作演示
实验六：接反保护实验
实验七：太阳能控制器对蓄电池的过充保护实验实验八：太阳能控制器对蓄电池的过放保护实验实验九：夜间防反充实验
实验十：离网逆变器工作演示
