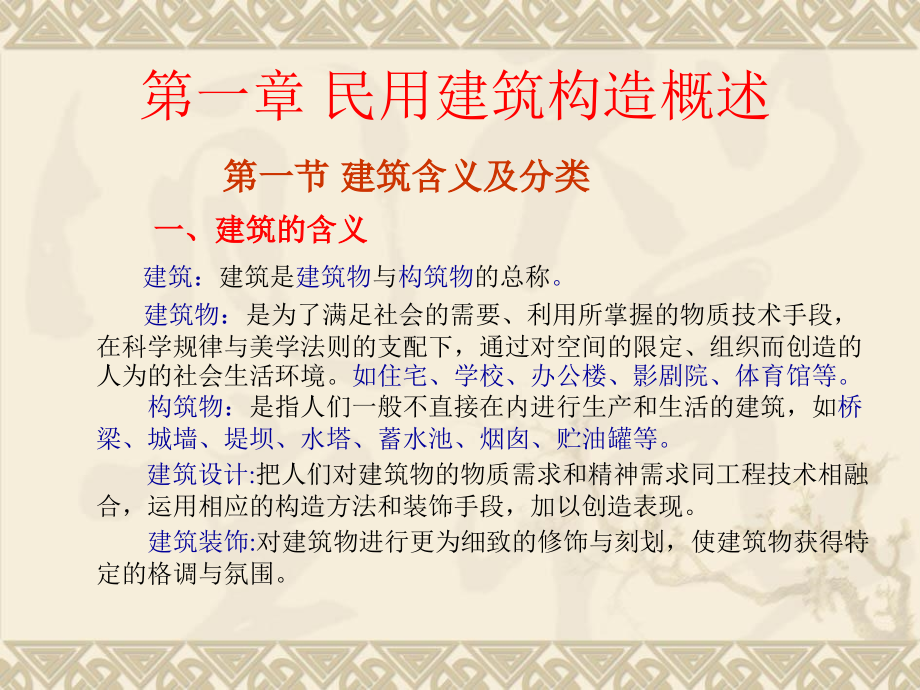

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第一章 民用建筑构造概述,第一节 建筑含义及分类,一、建筑的含义,建筑：,建筑是,建筑物,与,构筑物,的总称,。,建筑物：,是为了满足社会的需要、利用所掌握的物质技术手段，在科学规律与美学法则的支配下，通过对空间的限定、组织而创造的人为的社会生活环境。,如住宅、学校、办公楼、影剧院、体育馆等。构筑物：,是指人们一般不直接在内进行生产和生活的建筑，如,桥梁、城墙、堤坝、水塔、蓄水池、烟囱、贮油罐等。,建筑设计:,把人们对建筑物的物质需求和精神需求同工程技术相融合，运用相应的构造方法和装饰手段，加以创造表现。,建筑装饰:,对建筑物进行更为细致的修饰与刻划，使建筑物获得特定的格调与氛围。,构筑物,二、建筑物的分类,（一）按使用功能分类,1,民用建筑：指供人们工作、学习、生活、居住用的建筑物。,居住建筑,公共建筑,生活服务性建筑：,如餐饮类、菜场、浴场等；,办公楼,文教建筑：,如各类教学建筑、图书馆等；,重庆大学建筑城规学院建筑馆,托幼建筑：,指幼儿园、托儿所；,图路斯儿童医院和,CDT,大厦,美国迪斯尼集团总部,科研建筑：,如研究所、科研试验场馆等；,费城理查德医学研究楼,医疗建筑：,如医院、诊所、疗养院等；,商业建筑：,如商店、商场等；,行政办公建筑：,如各类政府机构用房、办公楼等；,交通建筑：,如各类空港码头、汽车站、地铁站等；,杜勒斯国际机场候机厅,通讯广播建筑：,如电视台、电视塔、广播电台、邮电局、电讯局等；,体育建筑：,如各类体育竞技场馆、体育训练场馆等；,日本代代木体育馆,展览建筑：,如展览馆、博物馆等,旅馆建筑：,如宾馆、饭店、招待所等；,观演建筑,园林建筑：,如公园、动物园、植物园、各类城市绿化小品等；,纪念性建筑：,如纪念堂、陵园等,中山陵,炎黄艺术馆,宗教建筑：如各种寺庙、教堂等,;,以色列巴特雅姆市政厅,2,、,工业建筑：为工业生产服务的生产车间及为生产服务的辅助车间、动力用房、仓贮等。,3,农业建筑：指供农（牧）业生产和加工用的建筑，如种子库、温室、畜禽饲养场、农副产品加工厂、农机修理厂（站）等。,二、按建筑物的高度或层数分：,低层建筑：,1,3,层；,多层建筑：,4,6,层；,中高层建筑：,7,9,层,小高层建筑：,10,15,层,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,（三）按结构形式分类,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,超高层建筑：高度超过,100,米的建筑物，,不论住宅或公共建筑均为超高层建筑,。,一、基础：,基础是房屋底部与地基接触的承重结构，它的作用是把房屋上部的荷载传给地基。,二、墙：,墙是建筑物的承重结构和围护构件。,三、楼板层和地坪层：,楼板层是水平方向的承重结构，并用来分隔楼层之间的空间。,四、楼梯：,楼梯是房屋的垂直交通工具，作为人们上下楼层和发生紧急事故时疏散人流之用。,第二节建筑物的构造组成,五、屋顶：,屋顶是房屋顶部的围护构件，抵抗风、雨、雪的侵袭和太阳辐射热的影响。屋顶又是房屋的承重结构，承受风、雪和施工期间的各种荷载。,六、门窗：,门主要用来通行人流，窗主要用来采光和通风。,除上述六部分八大构件以外，还有一些附属部分，如阳台、雨篷、台阶、烟囱等。组成房屋的各部分各自起着不同的作用，但归纳起来是两大类，即承重构件和围护构件。,第三节 影响建筑构造的因素,一、外力作用的影响：,外力包括人、家具和设备的重量，结构自重，风力，地震力，以及雪重等，这些通称为荷载。,二、自然气候的影响：,如日晒雨淋、太阳的热辐射、风霜雨雪、地下水等。均构成了影响建筑物使用功能和建筑构件使用质量的因素，会影响到建筑物的正常使用。对于这些影响，在构造上必须考虑相应防护的措施，如防水防潮、防寒隔热、防温度变形等。,三、人为因素和其它因素的影响：,如火灾、机械振动、化学腐蚀、爆炸、噪声等的影响，在建筑构造上需采取防火、防振、防腐、防爆、和隔声的相应措施。以避免建筑物的使用功能遭受不应有的损失和影响。,四、建筑技术条件的影响：,建筑技术条件指建筑材料技术、结构技术和施工技术等。随着这些技术的不断发展和变化，建筑构造技术也在改变着。,五、建筑标准的影响：,建筑标准所包含的内容较多，与建筑构造关系密切的主要有建筑的造价标准、建筑装修标准和建筑设备标准。标准高的建筑，其装修质量好，设备齐全且档次高，自然建筑的造价也较高；反之，则较低,。,第四节 建筑构造设计原则,影响建筑构造的因素有很多，构造设计要同时考虑这许多问题，设计者根据以下原则，应分清主次和轻重，综合权衡利弊而求得妥善处理。,一、坚固实用,即在构造方案上首先应考虑坚固实用，保证房屋的整体刚度，安全可靠，经久耐用。,二、技术先进,建筑构造设计应该从材料、结构、施工三方面引入先进技术，但是必须注意因地制宜，不能脱离实际。,三、经济合理,建筑构造设计处处都应考虑经济合理，在选用材料上应就地取材，注意节约钢材、水泥、木材三大材料，并在保证质量前提下降低造价。,四、美观大方,建筑构造设计是初步设计的继续和深入，建筑要做到美观大方，构造设计是非常重要的一环。,第五节 民用建筑等级,一、按耐火等级分：,现行,建筑设计防火规范,把建筑物的耐火等级划分成四级。一级的耐火性能最好，四级最差。,建筑物的耐火等级是按组成房屋构件的,耐火极限,和,燃烧性能,这两个因素来确定的，见表,1-1,。,（一）,耐火极限,：,是按建筑构件的时间温度标准曲线进行耐火试验，从受到火的作用时起，到出现以下任一现象,a,、,失去支持能力：,表现为自身解体或垮塌,b,、,完整性被破坏：,出现穿透裂缝或穿火的孔隙时，,c,、,失去隔火作用：,验中背火面测点测得的平均温度升到,140,C,（不包括背火面的起始温度）或背火面测温点任一测点的温度到达,220,C,时，则表明试件失去隔火作用。,用,小时,表示。,（二）构件燃烧性能,1,、非燃烧体：即用非燃烧材料做成的建筑构件，如砖、石材、砼、有保护层的金属柱。,2,、燃烧体：即用燃烧材料做成的建筑构件，如木材、塑料、纤维板。,3,、难燃烧体：即用难燃烧材料做成的建筑构件，或用燃烧材料做成而用非燃烧材料做保护层的建筑构件。如石膏板、石棉板、沥青混凝土、板条抹灰、水泥刨花板、经防火处理的木材等。,二、按耐久年限分：四级,一级建筑：耐久年限为,100,年以上，适用于重要建筑和高层建筑。,二级建筑：耐久年限为,50100,年，适用于一般建筑。,三级建筑：耐久年限为,2550,年，适用于次要建筑。,四级建筑：耐久年限为,15,年以下，适用于临时性建筑。,大量性建造的建筑（如住宅）属于次要建筑，其耐久等级应为三级。,第六节 建筑模数协调统一标准,一、建筑模数和模数制,为了建筑设计构件生产以及施工等方面的尺寸协调，从而提高建筑工业化的水平，降低造价并提高房屋设计和建造的质量和速度，建筑设计应采用国家规定的建筑统一模数制。,建筑模数是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及有关设备尺寸相互间协调的基础。根据我国制订的,建筑模数协调统一标准,，我国采用如下模数制：,1,基本模数：,数值为,100 mm,，用,M,表示，即,M=100 mm,2,导出模数,（,1,）扩大模数：指基本模数的整数倍，扩大模数的基数为,3M,、,6M,、,12M,、,15M,、,30M,、,60M,共六个，其相应的数值分别为,300,、,600,、,1200,、,1500,、,3000,、,6000mm,。主要用于建筑物的开间或柱距、进深或跨度、层高、构配件截面尺寸和门窗洞口等处。,（,2,）分模数：指整数除基本模数的数值，分模数的基数为,M/10,、,M/5,、,M/2,。主要用于缝隙、构造节点和构配件截面等处。,3,模数数列的运用,（,1,）水平基本模数的数列幅度：,1M,20M,。主要用于门窗洞口和构配件截面等处。,（,2,）竖向基本模数的数列幅度：,1M,36M,。主要用于建筑物的层高、门窗洞口和构配件截面等处。,（,3,）水平扩大模数的数列幅度,3M,：,3M,75M,；,6M,：,6M,96M,；,12M,：,12M,120M,；,15M,：,15M,120M,；,30M,：,30M,360M,；,60M,：,60M,360,主要用于建筑物的开间、进深、柱距、跨度、构配件尺寸和门窗洞口等处。,（,4,）竖向扩大模数的数列幅度不受限制。,3M,模数数列，应主要用于建筑物的高度、层高和门窗洞口等处。,（,5,）分模数数列幅度,1/10M,：,1/10M,2M,；,1/5M,：,1/5M,4M,；,1/2M,：,1/2M,10M,。,主要用于缝隙、构造节点、构配件断面等处。,二.标志尺寸、构造尺寸、实际尺寸,标志尺寸：,应符合模数数列的规定，用以标志“建筑物定位轴线、定位线之间的垂直距离（如开间或柱距、进深或跨度、层高等）以及建筑构配件、建筑组合件、建筑制品及有关设备等界限之间的尺寸。,构造尺寸：,是建筑构配件、建筑组合件、建筑制品等的设计尺寸。一般情况下，标志尺寸减去缝隙为构造尺寸。如图所示。,实际尺寸：,指建筑构配件、建筑组合件、建筑制品等生产制作后的实际尺寸。实际尺寸与构造尺寸间的差数应符合建筑公差的规定。,三、墙体的定位轴线,定位轴线确定建筑物主要结构或构件(墙体、柱子、大梁)位置及标志尺寸的基准线。在建筑平面图中，定位轴线形成一定的网格来确定建筑构件的位置，是建筑物主体结构的定位依据。,学习内容：,墙体平面定位轴线,墙体竖向定位轴线,定位轴线编号,承重墙体的定位轴线,非承重墙体、带壁柱墙体的定位轴线,墙体的竖向定位、屋面的竖向定位,定位轴线的分类,横向定位轴线,一幢建筑物的平面图是经过剖切的建筑水平投影图，绘制平面图时通常为南面在下，北面在上（可依据指北针），此时沿水平方向排列的称为横向定位轴线，横向定位轴线的编号采用数字。横向定位轴线之间的间距称为开间（或柱距）。,纵向定位轴线,沿竖直方向排列的称为纵向定位轴线。纵向定位轴线编号采用大写字母（其中,O,、,I,、,Z,不能用）。纵向定位轴线之间的间距称为进深（或跨度）。,定位轴线的编号,定位轴线分区编号,在编排定位轴线时，建筑平面较复杂，转折较多时，定位轴线可以分区表示，每个区各自编号，如,1.1,、,1.2,、,;1A,、,1B,、,;2.1,、,2.2,、,；,2A,、,2B,、,；,3.1,、,3.2,、,；,3A,、,3B,、,。,对于一些较短的承重内墙或个别柱子，可采用附加轴线，附加轴线的编号以分数表示，分母为前一轴线号，分子为附加轴线顺序号，如,1/1,、,2/1,、,1/2,、,2/2,、,1/A,、,2/A,、,1/B,、,2/B,。,定位轴线的标定方式,定位轴线通常定在砖墙或柱子中心线上，也有例外，当承重砖墙上下层墙厚不一致时，如底层墙较厚楼层墙较薄，此时对于内墙可使上下层墙体对齐，定位轴线仍可与墙体中心线重合；但是当上下层墙体不对齐时，如外墙要保持外墙面平整，则无法使墙体对齐，则定位轴线应与最上层的墙 体中心线重合。,定位轴线之间的距离应符合模数，同一位置上的承重构件由低至高均由同一定位轴线定位。,定位轴线的编号举例,定位轴线的编号举例,复习思考题,1、民用建筑的构造有六大组成部分，此外还有细部构造如雨篷、散水、勒脚、窗台、垃圾道、壁柜等。2、理解竖向模数、水平模数的含义。3、理解开间或柱距、进深或跨度的含义。4、举出民用建筑中常见的开间、进深、层高等尺寸。5、举出常见的缝隙、构配件截面尺寸。,谢谢,
