新能源发电与控制技术演示幻灯片.ppt

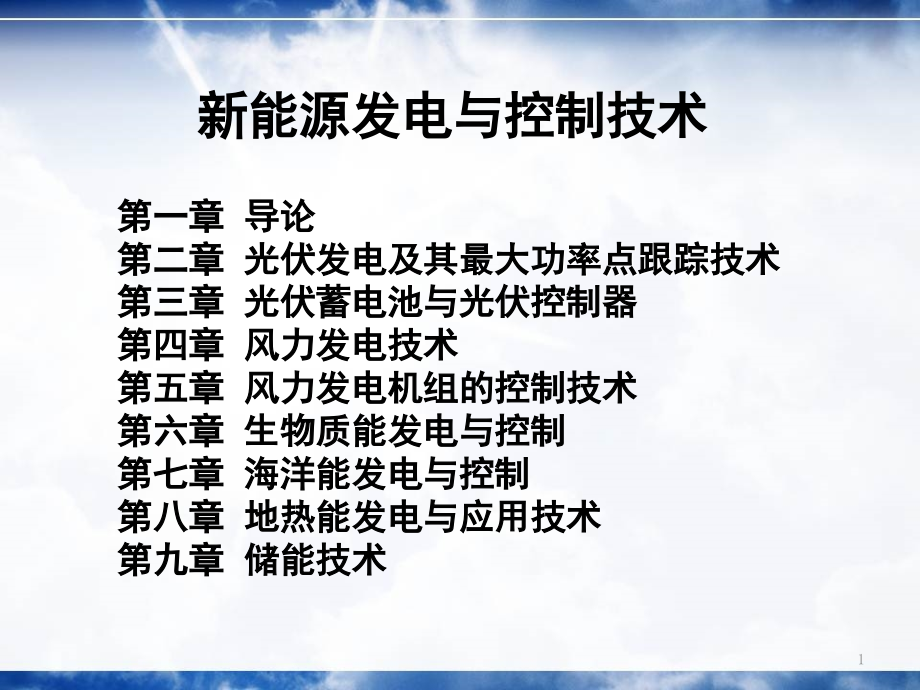

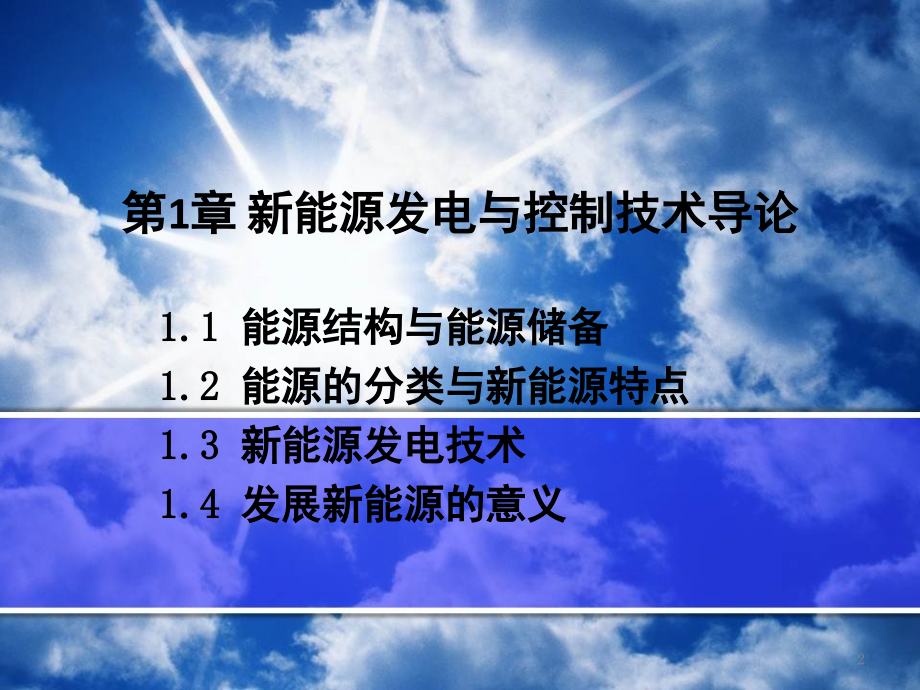

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,新能源发电与控制技术,第一章 导论,第二章,光伏发电及其最大功率点跟踪技术,第三章,光伏蓄电池与光伏控制器,第四章 风力发电技术,第五章 风力发电机组的控制技术,第六章,生物质能发电与控制,第七章,海洋能发电与控制,第八章,地热能发电与应用技术,第九章 储能技术,1,第,1,章 新能源发电与控制技术导论,1.1,能源结构与能源储备,1.2,能源的分类与新能源特点,1.3,新能源发电技术,1.4,发展新能源的意义,2,1.1,能源结构与能源储备,1.1.1,我国能源结构现状,随着经济的快速发展和人民生活水平的不断提高,我国能源消费总量也迅速增加,主要表现在两方面,:,首先,我国年人均能源消费量逐年增加,导致一次能源消费总量的快速增加,;,其次,石油、天然气等在所有一次能源消费中所占比重将越来越大。然而由于我国人均常规能源资源的相对不足,尤其是石油和天然气等一次能源的对外依赖性过大,以及电力供应的全年性缺乏,已经成为我国经济、社会可持续发展的一个限制性因素。如果无法妥善解决这些问题,我国将面临着相当严峻的能源形势。,3,煤炭是我国最主要的能源形式,近几年来我国煤炭生产和消费都有了明显的上升。,2013,年底,我国仅排在全球煤炭储量的第三位。与我国煤炭的生产量全球第一及储量全球第三的地位形成鲜明对比的是我国煤炭的储采比,2013,年底我国煤炭的储采比只有,31,，我国的已探明煤炭储量只能持续生产,31,年。综上所述,虽然我国煤炭的产量目前居世界第一,储量居世界第三,但是我国煤炭产业存在严重的过度开采,相对于发达国家,我国煤炭产业不具备可持续发展的能力。因此,我国未来必须寻找适当的能源形式来代替煤炭作为我国第一能源的地位和作用,以保证我国能源经济的可持续发展。,4,石油消费量占全国能源消费总量的,20.0%,。虽然石油产量和消费量都远远低于煤炭,但石油仍然是我国第二大能源形式,对于我国经济发展是至关重要的。从储量上看,我国石油储量远远低于我国煤炭的储量。,2013,年底,我国石油储量为,181,亿桶,仅占全球石油总储量的,1.1%,石油储量非常缺乏。然而在我国石油储量相对贫乏的情况下,我国的石油生产量是很大的,在我国石油过度开发的情况下,我国石油未来的开发潜力极其有限,未来面临石油资源枯竭的可能性。,5,天然气是我国第三大化石能源,但是储量同样贫乏。,2013,年底,我国天然气储量为,33000,亿立方米,占全球天然气总储量的,1.8%,居全球第,13,位。而我国天然气开发还处于早期阶段,这说明如果未来不断探明新的天然气储量,则我国天然气的开采年限还会不断延长。,6,1.1.2,我国的能源资源消费现状,能源是一个国家经济增长和社会发展的基础资源。我国改革开放以来,经济增长迅速,随着经济的快速增长,能源消费量也有了显著的增长。一个国家的能源消费量受到该国能源供给量和环境保护两个方面的约束。,首先,从能源供给方面看,能源消费量取决于能源供给量。我国能源供给量虽然持续增长,但能源供给量的增长已经无法满足经济增长对于能源的需求,能源进口量持续增长,能源对外依存度逐年增长。,7,其次,能源消费量增加必然对环境造成负面影响。随着我国能源消费量的不断增加,我国的二氧化碳排放量已经于,2003,年超过欧盟并于,2006,年超过美国成为目前全球最大的二氧化碳排放国。,我国目前正处在工业化和城镇化的中期阶段,面临经济增长的压力,而经济增长必然增加我国能源消费量,从而造成能源消费量过大,消费增长速度过快,而这已经在一定程度上超出了我国的资源负载能力和环境承受能力。控制我国能源消费量增长速度,提高我国能源消费效率已经成为我国未来经济发展和解决环境保护问题的当务之急。,8,1.1.3,我国可持续发展战略,当前,全球气候变暖和能源供应安全已成为世界各国共同关注的重大战略问题,成为国际经济、社会、政治、外交、安全等领域的重要话题。随着我国经济的快速持续增长,能源资源环境也已成为影响未来发展的严重制约因素。在这一新形势下,大力开发利用可再生能源不仅是世界能源发展的必然趋势,也是我国能源战略和可持续发展战略的必然选择。在我国应对全球气候变化的国家行动方案中,以及实施节能减排的工作方案中,都已把加快可再生能源发展列为一项重大举措，前不久,我国公布了,可再生能源中长期发展规划,。,9,新能源技术及其产业将成为带动我国未来产业结构调整和经济结构调整的非常重要的新兴产业。中央和各级地方财政根据,可再生能源法,的要求,设立可再生能源发展专项资金。国家运用税收政策对可再生能源发展予以支持。增加国家财政对可再生能源领域的研发投入,鼓励科技创新,加强人才培养,支持产学研合作,开展可再生能源的科学研究、技术开发和产业化,完善保护知识产权的法制环境,全面提高可再生能源技术创新能力和服务,水平。,10,1.2,能源的分类与新能源特点,1.2.1,能源的分类,能源也称能量资源或能源资源,是指可产生各种能量,(,如热量、电能、光能和机械能等,),或可做功的物质的统称。,按其来源可分为,:,(1),来自地球外部天体的能源,(,主要是太阳能,),(2),地球本身蕴藏的能量。,(3),地球和其他天体相互作用而产生的能量,如潮汐能。,11,1.2.2,新能源特点,新能源的各种形式都是直接或者间接地来自于太阳或地球内部深处所产生的热能。,新能源包括各种可再生能源和核能。相对于传统能源,新能源普遍具有污染少、储量大的特点,对于解决当今世界严重的环境污染问题和资源,(,特别是化石能源,),枯竭问题具有重要意义。同时,由于很多新能源分布均匀,对于解决由能源引发的战争也有着重要意义。,新能源技术的关键是针对传统能源利用方式的先进性和替代性,主要包含,:,高效利用能源,;,资源综合利用,;,可再生能源,;,替代能源,;,节能。,12,1.3,新能源发电技术,1.3.1,新能源发电技术的应用,1.,风力发电,地球风能约为,2.74109MW,可利用风能为,是地球,2107MW,水能的,10,倍。只要利用上地球,1%,的风能就能满足全球能源的需要。,风力发电是目前新能源开发技术最成熟,最有规模化商业开发前景的发电方式,也是世界上增长最快的新能源,在新能源发电装机容量中位居第一。,13,2.,太阳能发电,太阳能发电系统,(,也称光伏发电系统,),由光伏电池组、光伏控制器、蓄电池,(,组,),组成。太阳能发电的基本原理是利用光电效应,在阳光照到太阳能板上时直接产生光生电流。光伏电池是太阳能发电系统中的核心部分,也是太阳能发电系统中价值最高的部分。其作用是将太阳的辐射能转换为电能,或送往蓄电池中存储起来,或推动负载工作。电池的质量和成本将直接决定整个系统的质量和成本。,14,3.,燃料电池发电,燃料电池是一种将储存在燃料和氧化剂中的化学能,直接转化为电能的装置。其单体电池是由正负,2,个电极,(,负极即燃料电极,正极即氧化剂电极,),及电解质组成。,燃料电池具有高效率、无污染、建设周期短、易维护及成本低的特点。随着燃料电池的商业化推广,市场前景十分广阔。人们预测,燃料电池将,成为继火电、水电、核电后的第,4,代发电方式,它将引发,21,世纪新能源与环境保护的绿色革命。,15,4.,生物质能发电,生物质能是指所有可以作为能源使用的源于植物的物质。其在本质上是来源于太阳能,即为太阳能的有机储存。,潮汐发电,潮汐发电是利用潮水涨、落产生的水位差具有的势能发电,也就是把海水涨、落潮的能量变为机械能,再把机械能转变为电能发电的过程。,16,6.,地热发电,地球是一个巨大的热仓库,其内部的热能通过热水、蒸汽、干热等形式,源源不断地涌出地表,为人类提供丰富而廉价的能源。地热发电是利用超过沸点的中、高温地热,(,蒸汽,),直接进入并推动汽轮机,带动发电机发电,或者通过热交换利用地热来加热某种低沸点的工作流体,使之变成蒸气,然后进入并推动汽轮机,带动发电机发电。,核能发电,核能的利用在世界的能源结构中占有重要地位,而铀又有着比可再生能源高得多的利用价值。,17,1.3.2,储能技术的应用,蓄电池,蓄电池组来提高容量,优点是成本低,缺点是电池寿命较短。,2.,抽水储能电站,3.,超导储能,4.,飞轮储能,5.,超级电容器储能,6.,氢储能,18,1.3.3,我国新能源的发展,我国是全球风电发展速度最快的国家。,2007,年,新增风电机组,3155,台,新增装机容量,330,万,kW,占全球总装机容量的,16.8%,仅次于美国和西班牙。,我国的光伏电池制造水平比较先进,实验室效率已经达到,21%,一般商业电池效率为,10%14%,。,生物质能发电在我国尚处于起步阶段,蔗渣,/,稻壳燃烧发电、稻壳气化发电和沼气发电等技术已得到应用,总装机容量约为,800MW,。,19,我国沿海已建成,9,座小型潮汐电站,1980,年建成的江厦潮汐电站是我国第一座双向潮汐电站,也是目前世界上较大的一座双向潮汐电站,其总装机容量为,3200kW,年发电量为,1070,万,kWh,。,我国地热发电研究在新中国成立后开始,于,1970,年,中国科学院在广东省丰顺县汤坑镇邓屋村建起了发电量为,60kW,的地热发电站。这是我国第一座地热试验发电站。,20,1.4,发展新能源的意义,大力发展新能源,不管是从节能减排,还是从发展低碳经济改善我国现有能源结构及保护生态环境,促进经济社会可持续发展等方面,都具有重要的战略意义。,发展新能源可促进国内碳排放交易市场发展,改善碳排放交易市场机制,为节能减排提供良好平台。,发展新能源能进一步完善我国清洁能源,能够促进低碳技术发展,为发展低碳经济打下坚实基础。,21,发展新能源能改变我国单一的能源构成形式,对于构建新的能源体系,摆脱传统化石能源的束缚具有重要意义。,我国具有发展新能源丰富的资源条件和工业基础。在国家大力支持下,新能源产业呈现良好的发展势头,但是,由于技术、体制、政策等方面原因,新能源还有很长的路要走,未来新能源的发展将是一条充满机遇和挑战之路。,因此,要在优化能源结构,吸收消化国外先进技术,制定一系列利好新能源发展政策等方面加大力度,促进新能源产业又好又快发展。,22,第,2,章 光伏发电及其最大功率点跟踪技术,2.1 太阳的辐射及太阳能利用,2.2 光伏电池基础知识,2.3 光伏电池发电原理,2.4 最大功率点跟踪技术,2.5 基于采样数据的直接MPPT控制法,2.6 MPPT控制方法的实际应用,2.7 基于物理跟踪的光伏发电系统MPPT,23,2.1,太阳的辐射及太阳能利用,1,.太阳的活动及辐射,实际到达地面的太阳辐射通常由直接辐射和漫射辐射两部分组成。,直接辐射是指直接来自太阳,其辐射方向不发生改变的辐射。,漫射辐射则是被大气反射和散射后方向发生了改变的太阳辐射,它由三部分组成:太阳周围的散射、地平圈散射及其他的天空散射辐射。,非水平面接收来自地面的辐射称为反射辐射。,直接辐射,、,漫射辐射,和,反射辐射,的总和称为,总辐射,。,24,太阳光线与地平面的夹角称为太阳高度角,它有日变化和年变化。,“大气质量”m=OA/OA=1/sin,h,太阳辐射穿过大气层的路径长短与太阳辐射的方向有关,如图所示。其中h为太阳的高度角。,25,地球上的能流(单位为10,6,MW),26,2.1.2,太阳能的转换与利用,1.太阳能的采集,集热器按是否聚光,可以划分为聚光集热器和非聚光集热器两大类。,非聚光集热器(平板集热器、真空管集热器)能够利用太阳辐射中的直射辐射和散射辐射,集热温度较低;聚光集热器能将阳光汇聚在面积较小的吸热面上,可获得较高温度,但只能利用直射辐射,且需要跟踪太阳。,27,2.,太阳能的转换,原则上,太阳能可以直接或间接转换成任何形式的能量,但转换次数越多,最终太阳能转换的效率便越低。太阳能的转换主要有：,(1)太阳能热能转换。,(2)太阳能电能转换。,(3)太阳能氢能转换。,(4)太阳能生物质能转换,(5)太阳能机械能转换。,28,3.太阳能的储存,太阳能无法直接储存,必须转换成其他形式的能量储存。,(1)热能储存。利用材料的显热储能，材料相变时放出和吸入的潜热储能以及化学反应储热。,(2)电能储存。,(3)氢能储存。,(4)机械能储存。目前最受人关注的是飞轮储能。,29,4.太阳能的传输,应用光学原理,通过光的反射和折射将太阳能直接传输,或者将太阳能转换成其他形式的能量进行间接传输。,直接传输适用于较短距离,基本上有三种方法:采用反射镜及其他光学元件组合;通过光导纤维,可以将入射在其一端的阳光传输到另一端;采用表面镀有高反射涂层的光导管。,间接传输适用于各种不同距离,是将太阳能转换成其他能量后进行传输，如热能、氢能、电能等。,30,5.太阳能的利用,(1)太阳辐射的热能利用。太阳能热水器是光热利用最成功的领域。,(2)太阳能光热利用。如太阳房、太阳灶、太阳能温室、太阳能干燥系统、太阳能土壤消毒杀菌等。,(3)太阳能热发电。利用集热器给水加热产生蒸汽,然后通过汽轮机带动发电机而发电。,(4)太阳能综合利用。用太阳能全方位地解决建筑内热水、采暖、空调和照明用能的问题。,(5)太阳能光伏发电技术。利用半导体器件的光伏效应原理进行光电转换。,31,2.2,光伏电池基础知识,2.2.1半导体基础知识,1.导体、绝缘体和半导体,物质由原子组成,原子由原子核和核外电子组成,有的电子受原子核的作用力较小,可以在物质内部的原子间自由运动,这种电子称为“自由电子”。,表征物体导电能力的物理量称为电导率,用,表示,其中n为自由电子浓度，为自由电子的迁移率，e为电子的电量。,32,导体的电阻特性用电阻率,表示,即,=1/,善于传导电流的物质称为,导体,如铜、铝、铁等金属,它们的电阻率为10,-9,10,-6,cm。,不能导电或者导电能力微弱到可以忽略不计的物质称为,绝缘体,如橡胶、玻璃、塑料和干木材等,它们的电阻率为10,8,10,20,cm。,导电能力介于导体和绝缘体之间的物质称为,半导体,其电阻率为10,-5,10,7,cm,如硅、锗、砷化镓、硫化镉等材料都是半导体。,33,2.硅的晶体结构,硅是最常见和应用最广的半导体材料,硅的原子序数为14,它的原子核外有14个电子,这些电子围绕着原子核做层状的轨道分布运动,第一层2个电子,第二层8个电子,还剩4个电子排在最外层,称为价电子。,硅原子结构,34,晶体和所有的晶体都一样是由原子(或离子、分子)在空间按一定规则排列而成的。这种对称的、有规则的排列叫做晶体的晶格。一块晶体如果从头到尾都按一个方向重复排列,即长程有序,就称其为单晶体。,硅的晶胞结构,35,3.能级和能带,上图所示为单原子的电子能级及其对应的固体能带,字母E 表示能量,脚标表示电子轨道层数,括号中的数字表示该轨道上的电子数。每层电子轨道都有一个对应的,能级,。由很多条能量相差很小的电子能级形成一个能带,36,4.禁带、价带和导带,根据量子理论,晶体中的电子不存在两个能带中间的能量状态,即电子只能在各能带内运动,在能带之间的区域没有电子态,这个区域叫做“,禁带,”。,全被电子填满的能带称为“满带”,最高的满带容纳价电子,称为“,价带,”。,有的能带只有部分能级上有电子,一部分能级是空的。这种部分填充的能带,在外电场的作用下,可以产生电流。而没有被电子填满、处于最高满带上的一个能带称为“,导带,”。,37,金属（a）、半导体（b）、绝缘体（c）的能带如上图所示。价电子要从价带越过禁带跳跃到导带里去参与导电运动,必须从外界获得大于或等于Eg 的附加能量,Eg称为“,禁带宽度,”或“,带隙,”。,金属、半导体、绝缘体的能带,(a)金属;(b)半导体;(c)绝缘体,38,5.,电子和空穴,具有一个断键的硅晶体,晶格完整且不含杂质的半导体称为本征半导体。,半导体在热力学零度时,电子填满价带,导带是空的。此时的半导体和绝缘体的情况相同,不能导电。当温度高于热力学零度时,电子如果从价带跃迁到导带后,在价带中留下一个空位,称为,空穴,。具有一个断键的硅晶体如图所示。,半导体的本征导电能力很小,它是由电子和空穴传导电流,而在金属中仅有自由电子传导电流。,39,6.掺杂半导体,例如,在纯净的硅中掺入少量的五价元素磷,这些磷原子在晶格中取代硅原子,并用它的四个价电子与相邻的硅原子进行共价结合。,在掺有五价元素(即施主型杂质)的半导体中,电子的数目远远大于空穴的数目,这样的半导体叫做电子型或n型半导体。,在含有三价元素(即受主型杂质)的半导体中,空穴的数目远远超过电子的数目,这样的半导体叫做空穴型或p型半导体。,40,单位体积(1cm,3,)中电子或空穴的数目叫做“载流子浓度”,它决定着半导体电导率的大小。,n型,半导体中,电子是“多子”,空穴是“少子”;,p型,半导体中则相反,空穴是“多子”,电子是“少子”。,n,型和,p,型硅晶体结构,41,7.载流子的产生与复合,载流子产生：由于晶格的热振动,电子不断从价带被“激发”到导带,形成一对电子和空穴(即电子-空穴对)。,载流子复合：不存在电场时,由于电子和空穴在晶格中的运动是无规则的,在运动中,电子和空穴常常碰在一起,即电子跳到空穴的位置上,把空穴填补掉,这时电子-空穴对就随之消失。,8.载流子的输运,半导体中载流子在外加电场的作用下,按照一定方向的运动称为漂移运动。,扩散运动是半导体在因外加因素使载流子浓度不均匀而引起的载流子从浓度高处向浓度低处的迁移运动。,42,2.2.2 光伏电池的制备,硅光伏电池是目前使用最广泛的光伏电池。晶体硅光伏电池制造工艺技术成熟,性能稳定可靠,光电转换效率高,使用寿命长,已进入工业化大规模生产阶段。,1.硅材料的优异性能,(1)硅(Si)材料丰富,易于提纯。,(2)Si原子占晶格空间小(34%),这有利于电子运动和掺杂。,(3)Si掺杂后,容易形成电子-空穴对。,(4)容易生成大尺寸的单晶硅(,4001100mm,重438kg)等。,43,2.硅材料的制备,制造光伏电池的硅材料以石英砂(,SiO,2,)为原料,先把石英砂放入电炉中用碳还原得到冶金硅,。冶金硅与氯气(或氯化氢)反应得到四氯化硅(或三氯氢硅),然后通过氢气还原成多晶硅。多晶硅经过坩埚直拉法(,Cz,法)或区熔法(,Fz,法)制成单晶硅棒。,从硅材料到制成光伏电池组件,需要经过一系列复杂的工艺过程,以多晶硅光伏电池组件为例,其生产过程大致是:硅砂硅锭切割硅片电池组件。,44,3.光伏电池组件的制备,(1)光伏电池单体。前面叙述的光伏电池,在光伏电池的结构术语中,称为光伏电池单体或光伏电池片,是将光能转换成电能的最小单元。光伏电池单体的工作电压为,0.450.5V,(开路电压约为,0.6V,),典型值为,0.48V,工作电流为,2025mA/cm,2,一般不直接作为电源使用。,45,(2)光伏电池组件。光伏电池实际使用时要按负载要求,将若干单体电池按电性能分类进行串并联,经封装后组合成可以独立作为电源使用的最小单元,这个独立的最小单元称为光伏电池组件。,光伏电池的单体、组件和方阵,(a),单体,;(b),组件,;(c),方阵,46,1)光伏电池组件单体电池的连接方式。将单体电池连接起来构成电池组件,主要有串联连接、并联连接和串、并联混合连接方式,如下图所示。,光伏电池的连接方式,(a),串联方式,;(b),并联方式,;(c),串、并联混合,47,例如,要生产一块20W 的光伏电池组件,现在有单片功率2.22.3W 的单晶硅电池片,需要确定组件板型和尺寸。,根据电池片情况,首先确定选用2.3W 的电池片9片(组件功率为20.7W)电池片排列可采用4片9片或6片6片的形式。,20W,组件板型设计排布图,2)光伏电池组件的板型设计,组件的板型设计一般从两个方向入手:根据现有电池片的功率和尺寸确定组件的功率和尺寸;根据组件尺寸和功率要求选择电池片的尺寸和功率。,48,2.2.3光伏电池的设计,1.光伏电池的组成,(1)光伏电池组件的串、并联组合。,电池组件的并联连接,使方阵的输出电流成比例地增加;组件串联连接时,使方阵输出电压成比例地增加。,方阵组合连接要遵循下列几条原则:,1)串联时需要工作电流相同的组件,并为每个组件并接旁路二极管。,2)并联时需要工作电压相同的组件,并在每一条并联支路中串联防反充(防逆流)二极管。,3,)防止个别性能变坏的电池组件混入电池方阵。,49,(2)光伏电池组件的热斑效应。,在光伏电池方阵中,当组件中的某单体电池被损坏时,而组件的其余部分仍正常工作,这样正常工作的那部分光伏电池就要对损坏的光伏电池提供负载所需的功率,使该部分光伏电池如同一个工作于反向偏置下的二极管,从而消耗功率而导致发热。这就是“热斑效应”。,串联光伏电池组件热斑形成示意图,并联光伏电池组,件热斑形成示意图,50,热斑效应的防护:串联回路,需要并联一个旁路二极管VD,b,以避免串联回路中光照组件所产生的能量被遮挡的组件所消耗,如图所示。并联支路,需要串联一只二极管VD,s,以避免产生的能量被遮挡的组件所吸收,串联二极管在独立光伏发电系统中可同时起到防反充的功能。,光伏电池组件热斑效应防护电路,51,(3)防反充(防逆流)和旁路二极管。,1)防反充(防逆流)二极管。防反充二极管的作用:防止光伏电池组件在不发电时,蓄电池的电流反过来向组件或方阵倒送;在电池中,防止组件各支路之间的电流倒送。,2)旁路二极管。当有较多的光伏电池组件串联组成电池或电池的一个支路时,需要在每块电池板的正负极输出端反向并联1个(或23个)二极管VD,b,这个并联在组件两端的二极管就叫旁路二极管。,52,旁路二极管一般根据组件功率大小和电池片串的多少,安装13个二极管,如图所示。图(a)采用一个旁路二极管,当该组件有故障时,组件将被全部旁路;图(b)和图(c)分别采用2个和3个二极管将电池组件分段旁路,可以做到只旁路组件的一半或1/3,其余部分仍然可以继续正常工作。,旁路二极管接法示意图,53,(4)光伏电池的电路,光伏电池由光伏电池组件串、旁路二极管、防反充二极管和带避雷器的直流接线箱等构成,常见电路形式有并联、串联和串、并联混合方阵电路,如图所示。,光伏电池基本电路示意图,(a),并联电路,;(b),串联电路,54,光伏电池基本电路示意图,(c),串、并联混合电路,55,2.光伏电池的计算,光伏电池串联是为了获得所需要的工作电压,并联是为了获得所需要的工作电流。,一般独立光伏发电系统电压往往被设计成与蓄电池的标称电压相对应或者是它的整数倍,而且与用电器的电压等级一致。,一般带蓄电池的光伏发电系统电池的输出电压为蓄电池组标称电压的1.43倍。对于不带蓄电池的光伏发电系统,在计算电池的输出电压时一般将其额定电压提高10%,再选定组件的串联数。,56,例如,一个组件的最大输出功率为108W,最大工作电压为36.2V,设选用逆变器为交流三相,额定电压为380V,逆变器采取三相桥式接法,负载要求功率是30kW,设计光伏电池。,光伏电池输出电压为,U,P,=U,ab,/0.817=380/0.817465V,考虑电压富余量,输出电压为4651.1=512V,则组件的串联数为512V/36.2V 14块。,现则组件总数为30000W/108W=277块,从而并联数为277/1419.8,取并联数为20块。,结论:系统应选择上述功率的组件14块串联,20块并联,组件总数为1420=280块,系统输出最大功率为 108W28030.2kW。,57,2.2.4光伏电池分类,1.新型高效单晶硅光伏电池,为了提高光伏电池的转换效率,探索了多种结构和技术来改进电池的性能下面介绍几种高效、低成本硅光伏电池：,(,1,),发射极钝化及背表面局部扩散(PERL)光伏电池。,(2)埋栅(BCSC)光伏电池。,(3)高效背表面反射器(BSR)光伏电池。,(4)高效背表面场和背表面反射器(BSFR)光伏电池。,58,PERL光伏电池,BCSC,光伏电池,59,2.多晶硅薄膜光伏电池,多晶硅薄膜是由许多大小不等和具有不同晶面取向的小晶粒构成,其特点是在长波段具有高光敏性,对可见光能有效吸收,又具有与晶体硅一样的光照稳定性,因此被认为是高效、低耗的理想光伏器件材料。,多晶硅薄膜光伏电池具有良好的稳定性和丰富的材料来源,是一种很有前途的地面用廉价光伏电池。,60,3.非晶硅光伏电池,非晶硅也称无定形硅或a-Si,是直接吸收半导体材料,光的吸收系数很高,仅几微米厚就能完全吸收阳光。,(1)非晶硅的优点。,1)有较高的光学吸收系数,很薄的非晶硅就能吸收大部分的可见光。,2)禁带宽度比晶体硅大,与太阳光谱有更好的匹配。,3)制备工艺和所需设备简单,沉积温度低,耗能少。,4)可沉积在廉价的衬底上,可做成能弯曲的柔性电池。,61,(2)非晶硅光伏电池结构及性能。,1)非晶硅光伏电池结构。性能较好的非晶硅光伏电池结构有p-i-n结构。,非晶硅光伏电池结构,62,2)非晶硅光伏电池的性能。,a.目前商品化非晶硅光伏电池的光电效率一般为6%7.5%。非晶硅光伏电池的温度变化情况与晶体硅光伏电池不同,温度升高,对其效率的影响比晶体硅光伏电池要小。,b.光致衰减效应。非晶硅光伏电池经光照后,会产生10%30%的电性能衰减,这种现象称为非晶硅光伏电池的光致衰减效应,。为减小这种光致衰减效应又开发了双结和三结的非晶硅叠层光伏电池,目前实验室中其光致衰减效应已减小至10%。,63,4.化合物薄膜光伏电池,目前,光伏电池价格偏高,开发研制薄膜光伏电池就成为降低光伏电池价格的重要途径。,薄膜光伏电池由沉积在玻璃、不锈钢、塑料、陶瓷衬底或薄膜上的几微米或几十微米厚的半导体膜构成。由于其半导体层很薄,可以大大节省光伏电池材料,降低生产成本,是最有前景的新型光伏电池。,64,5.砷化镓光伏电池,(1)砷化镓光伏电池的优点:,1)砷化镓的禁带宽度与太阳光谱匹配好,效率高。,2)砷化镓的禁带宽度大,可以在高温下工作。,3)砷化镓的吸收系数大光伏电池可做得很薄。,4)砷化镓光伏电池耐辐射性能好。,(2)砷化镓光伏电池的缺点:,1)价格比较昂贵。,2)砷化镓密度高,这在空间应用中不利。,3)砷化镓比较脆,易损坏。,65,6.聚光光伏电池,聚光光伏电池是能在高倍太阳光下工作的光伏电池。大面积聚光器上接受的太阳光汇聚在一个较小的范围内,光伏电池得到较高的光能,使单体电池输出更多的电能,其潜力得到了发挥。为了保证焦斑汇聚在聚光电池上,聚光器和聚光光伏电池通常安装在太阳跟踪装置上。,跟踪方法有单轴跟踪和双轴跟踪之分,单轴跟踪只在东西方向跟踪太阳,双轴跟踪则除东西方向外,同时还在南北方向跟踪。,66,7.光电化学电池,光电化学电池的结构,1,、,2,电极,;3,电解质溶液,1)光生化学电池。当受到外部光照时,光被溶液中的溶质分子所吸收,引起电荷分离,在光照电极附近发生氧化还原反应。这类电池称为光生化学电池。,2)半导体电解质光电化学电池。,67,2.3,光伏电池发电原理,2.3.1 p-n结工作原理,如图(a)所示,在交界处n区中电子浓度高,要向p区扩散,在n区一侧就形成一个正电荷的区域;同样,p区中空穴浓度高,要向n区扩散,p区一侧就形成一个负电荷的区域。这个n区和p区交界面两侧的区域即通常所说的p-n结,如图(b)所示。,68,2.3.2 光伏效应,光伏效应原理如下图所示。,当光伏电池的两端接上负载,这些被分离的电荷就形成电流。光伏电池是把太阳辐射能转变为电能的器件。,69,2.3.3 光伏电池的模型和特性,1.光伏电池等效电路,光伏电池模型主要分为物理模型和外特性模型两大类。物理模型较为复杂,外特性模型则是根据其运行输出特性分析,得出等效电路模型。光伏电池等效电路模型的典型形式是单二极管形式,如图所示。,光伏电池单元的等效电路模型,(a),单二极管形式,;(b),简化形式,70,2.光伏电池伏安特性,如图所示的光伏电池电压电流关系曲线,简称为伏安特性曲线。,光伏电池伏安特性曲线,最大功率点,M对应的电流值为最佳输出电流I,m,对应的电压值为最佳输出电压U,m,;由I,m,和U,m,构成的矩形几何面积即为该特性曲线所能包揽的最大面积,称为光伏电池的最佳输出功率或最大输出功率P,m,。,71,由光伏电池伏安特性曲线可得到光伏电池的功率电压输出特性曲线,如图左所示。由图可知,特性曲线右侧电压较高区域内,光伏电池可近似视为电压源,具有明显的低内阻特性;而在左侧电压较低区域内,光伏电池又近似视为电流源,具有明显的高电阻特性。,光伏电池的功率电压输出特性,在电压源与电流源的交点处为功率输出最大值。在最大功率点的两侧,光伏电池的功率输出会急剧下降至零值。,72,3.光伏电池串并联输出特性,一般光伏电池的输出电压随温度的升高呈负特性,即输出电压随温度升高而降低,因而在计算电池组件串联级数时,要留有一定的裕量。为提高光伏电池的利用率,最佳选择是使其工作于光伏电池总伏安特性曲线的最大功率点位置,光伏电池串联后的伏安特性如下图所示。,73,同样,在确定光伏电池的并联数量时,要考虑负载的总耗电量、当地年平均日照情况,同时考虑蓄电池组的充电效率、电池表面不清洁和老化等带来的不良因素,光伏电池并联后的伏安特性如左图所示。,74,2.3.4 光伏电池的仿真建模,在仿真中,常选用基于物理特性建立的模型,虽然这一模型较为复杂,但其仿真精度更高,并能够反映外界实时变化的情况。参照光伏电池的物理模型,可建立用于实现其仿真的MATLAB/Simulink仿真模型,如下图所示。,75,下图是在温度25、光照强度1000W/m,2,的仿真条件下仿真出的单个光伏电池输出的特性曲线。,76,2.4,最大功率点跟踪技术,2.4.1 最大功率点受外界影响因素,光伏电池的输出特性会受多方面因素影响,如光照强度、温度、负载状态等都会使它的输出发生变化。当然,在不同条件下的光伏电池最大功率点的位置也会变化。为了更好地使光伏发电系统在各种条件下都能发出最大的功率,首先应研究外界温度和光照强度变化对光伏电池输出特性的影响。下面分别以单个光伏电池模型仿真出的电压-电流特性和功率-电压特性为例,分析在不同的温度和光照强度下其输出特性的变化情况。,77,下图表示设定环境温度为25不变,不同光照强度对光伏电池电压-电流特性的影响;,由图可知,短路电流I,sc,随光照强度的升高明显增大,而开路电压U,oc,将随光照的升高略有增大。,78,下图表示保持光照强度为1000W/m2 不变,不同温度对光伏电池电压-电流特性的影响。,由图可以看出,温度对开路电压有明显影响,而特性曲线在恒流源线性区受温度影响变化不大,随温度升高短路电流I,sc,只是略有增加。,79,图(a)表示设定环境温度为25不变的情况下,不同光照强度对光伏电池功率-电压特性的影响;图(b)表示保持光照强度为1000W/m,2,不变的情况下,不同温度对光伏电池功率-电压特性的影响。,80,2.4.2 最大功率点跟踪(MPPT)原理,要提高光伏发电系统的整体效率,一个重要的途径就是实时变更系统负载特性,即调整光伏电池的工作点,使之能在不同的光照强度和温度下始终工作在最大功率点附近,这一跟踪过程就称为最大功率点跟踪。下图为带有MPPT功能的光伏发电系统结构原理框图。,带有,MPPT,功能的光伏发电系统结构原理框图,81,现以在可变光照强度下工作的光伏电池输出特性为例,简单介绍MPPT控制过程及原理。图中有两条在不同的光照强度下光伏电池工作的输出特性曲线(曲线1和曲线2)。,光伏发电系统中的MPPT 控制策略,就是先根据实时检测光伏电池的输出功率,再经过一定的控制算法预测当前工况下光伏电池可能的最大功率输出点,最后通过改变当前的阻抗或电压、电流等电量的方式来满足最大功率输出的要求。,82,2.4.3 各种MPPT控制方法的分类介绍,MPPT控制方法可根据控制算法进行分类,也可根据具体实现环节的控制参数分类。若根据MPPT控制算法的特征和具体实现机理的过程,可将MPPT 控制方法分为三大类:,基于参数选择方式的间接控制法;,基于采样数据的直接控制法;,基于现代控制理论的人工智能控制法。,83,1.基于参数选择方式的间接控制法,(1)恒电压跟踪法(CVT)。,下图所示为一组硅型光伏电池在忽略温度效应条件下的输出特性与负载匹配曲线。,由图可知,在光伏电池温度不变的条件下,光伏电池的最大功率点与光照强度成正比。,84,(2)开路电压比例系数法。开路电压比例系数法是为了克服环境和自身结温变化对系统的影响,由恒定电压法改进而成的。,(3)短路电流比例系数法。短路电流比例系数法与开路电压比例系数法类似。,(4)曲线拟合法是根据光伏电池的P-U 特性曲线,通过对光伏电池端输出电压U,L,和输出电流I,L,的不断采样,建立一个与其功能相似的电路原理性模型,再与已得到的最大功率点直接建立拟合曲线方程。,(5)查表法。查表法是根据实际需要,预先设定好各种参数模型并存储在数据表中,当系统运行时,再根据实际工况选择不同的参数,通过查表调取相关数据来进行MPPT控制。,85,2.基于采样数据的直接控制法,此类方法的主要特征是根据电压、电流的检测值经MPPT 控制方法直接实现控制。,(1)扰动观测法(定步长)。扰动观测法是研究最多的一种MPPT控制方法。,(2)变步长式扰动观察法。变步长式扰动观察法是常规扰动观察法改良衍生出来的。,(3)电导增量法。电导增量法是通过比较光伏电池的瞬时电导和电导的变化量来实现最大功率跟踪的一种控制方法。,(4)实际测量法。实际测量法又称为扫描法,.,(5)寄生电容法。寄生电容法是根据光伏电池单元存在的结电容所提出的方法。,86,3.基于现代控制理论的智能控制法,(,1)模糊逻辑控制法。模糊逻辑控制法(简称模糊控制)是一种基于模糊逻辑算法的MPPT控制方法。,(2)神经网络控制法。神经,网络控制法是将神经网络应用,于MPPT 的一种控制方法。常,用的多层神经网络结构图如右,图所示。,(3)滑模控制法。滑模控制,法的原理在于控制的不连续性,通过不断变化的开关特性迫使,系统在一定条件下沿规定状态轨迹附近做小幅度、高频率地上下“滑模运动”,以到达并保持在所设计的滑动面上。,多层神经网络结构,87,2.5,基于采样数据的直接,MPPT,控制法,2.5.1 恒电压控制法,1.恒电压控制的原理,外界环境条件一定时,光伏电池有且仅有一个最,大功率点输出,对该输出特,性进一步分析可以发现,当,温度基本保持不变,而光照,强度变化时,典型的输出功,率-电压曲线如图所示。,不同光照强度下的功率,-,电压曲线,88,2.恒电压控制的仿真,光伏发电系统可由光伏电池、变换器、负载、采样和控制电路四部分组
