沥青三大指标试验方法.ppt

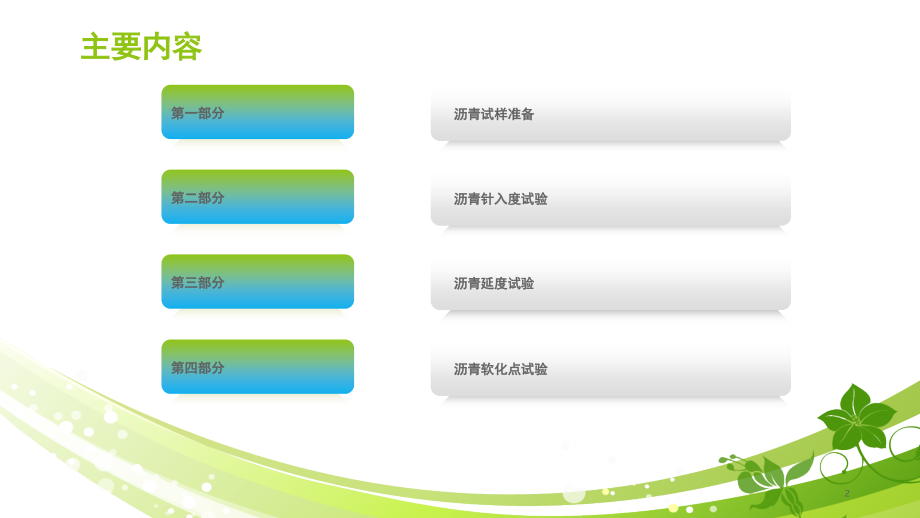

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,延迟符,PPT,模板下载：,PPT,素材下载：,PPT,图表下载：,PPT,教程：,Excel,教程：,PPT,课件下载：,PPT,论坛：,沥青三大指标试验方法,主讲人：张晓伟,1,主要内容,第一部分,沥青试样准备,第二部分,沥青针入度试验,第三部分,沥青延度试验,第四部分,沥青软化点试验,2,第一部分 沥青试样准备方法,本方法适用于需要加热才能进行试验的沥青试样。,1,、道路石油沥青；,2,、改性沥青；,3,、乳化沥青残留物等。,适用范围和目的,3,第一部分 沥青试样准备方法,试验检测过程,1,、将试样,带盖,放入恒温烘箱中。,1.1,、当石油沥青中不含有水分时：,将盛样容器带盖放入软化点以上,90,烘箱,道路石油沥青,135,改性沥青,163,1.2,、当石油沥青中含有水分时：,放入80烘箱至全部熔化；,放在砂浴、油浴或电热套上加热脱水；,在不超过100条件下脱水至无泡沫；,注：1、加热不超过30min，过程中用玻璃棒轻轻搅拌，防止局部过热；,2、最后加热温度不可超过软化点以上100。,4,第一部分 沥青试样准备方法,主要注意事项,2,、将沥青过,0.6mm,的滤筛，然后立即灌入各项试验的模具中。如果温度下降过多，可适当加热再灌模。,3,、根据具体的需要，也可将试样分装入沥青盛样皿中储存。,试验检测过程,对于取来的沥青试样不得直接采用电炉或燃气炉明火加热，以免试验数据失真。,加热沥青时，盛样容器应带盖但不可过紧。,搅动沥青时不宜太快，防止混入气泡。,试验冷却后反复加热的次数不得超过两次，以防沥青老化影响试验。,5,第,二部分 沥青针入度试验,设备,适用范围和目的,一、测定道路石油沥青、聚合物改性沥青、液体石油沥青蒸馏后残留物、乳化沥青蒸发后残留物的针入度；,二、测定针入度指数,PI,，用以描述沥青的温度敏感性。,针入度仪,准确至,0.1mm,；,针和针连杆总质量,50g0.05g,；,砝码,50g0.05g,；,试验总质量,100g0.05g,。,6,第,二部分 沥青针入度试验,设备,标准针,洛氏硬度,HRC5460,；,表面粗糙度,Ra0.2m0.3m,；,标准针总质量,2.5g0.05g,。,盛样皿及盛样皿盖,小盛样皿,内径,55mm,，深,35mm,，适用于针入度小于,200,；,大盛样皿,内径,70mm,，深,45mm,，适用于针入度,200350,；,特殊盛样皿,深度不小于,125mm,，试样体积不少于,125ml,。,7,第,二部分 沥青针入度试验,设备,恒温水浴,容量不少于,10L,；,控温精度,0.1,内设搁架，距水面不少于,100mm,，距底面不少于,50mm,。,平底玻璃皿,容量不少于,1L,；,深度不少于,80mm,；,内设三脚支架。,温度计,量程,0 50,；,精度,0.1,8,第,二部分 沥青针入度试验,准备工作,样品准备：,1,、将装有试样的容器带盖放入软化点以上,90,烘箱中加热至充分流动；,2,、将试样注入盛样皿中；,高度大于针入度值,10mm,，,消除气泡；,3,、盖上盛样皿盖，在,1530,室温中冷却；,小盛样皿不少于,1.5h,大盛样皿不少于,2h,特殊盛样皿不少于,3h,9,第,二部分 沥青针入度试验,准备工作,4,、置于试验温度,0.1,恒温水浴中；,小盛样皿不少于,1.5h,大盛样皿不少于,2h,特殊盛样皿不少于,2.5h,仪器准备：,1,、调整针入度仪，使之水平；,2,、检查针连杆、导轨，无明显摩擦；,3,、用三氯乙烯清洗标准针，并拭干；,10,第,二部分 沥青针入度试验,试验步骤,1.,将盛样皿,快速,移入平底玻璃皿的三脚架上；,1,、试样表面以上水深不少于,10mm,；,2,、平稳快速，保证试验温度。,2.,调节针连杆高度，控制针尖与试样表面接触；,1,、视线尽量压低；,2,、灯源尽量唯一；,3,、可用放大镜辅助。,11,第,二部分 沥青针入度试验,试验步骤,3,、启动针入度仪，读出读数，准确至,0.1,。,4,、每个样品平行试验三次。,1,、,各测点之间及与盛样皿边缘距离不少于,10mm,；,2,、针入度大于,200,时每次试验后将针留在试样中。,注、试验温度为,25,，测定针入度指数,PI,时，通常为,15,、,25,、,30,（,5,），必要时或仲裁试验时，增加,10,、,20,等温度。,12,第三,部分 沥青延度试验,设备,一、测定道路石油沥青、聚合物改性沥青、液体沥青蒸馏后残留物、乳化沥青蒸发后残留物等材料的延度；,二、试验温度与拉伸速率根据要求采用，通常试验温度为,25,、,15,、,10,、,5,，常规情况下，速率,5cm/min0.25cm/min,；低温采用,1cm/min0.05cm/min,（需注明）。,延度仪,能保持规定试验温度；,能按规定速率拉伸试件；,无明显振动；,延度仪的尺寸规定不宜大于,150,厘米；,目的,13,第三,部分 沥青延度试验,设备,延度试模,黄铜制成；,内侧表面粗糙度,Ra0.2m,；,尺寸：,厚,10mm0.1mm,最小断面,10mm0.1mm,颈部长度,30mm0.3mm,。,恒温水浴,容量不少于,10L,；,控温精度,0.1,；,内设搁架，距水面不少于,100mm,，距底面不少于,50mm,。,14,第三,部分 沥青延度试验,设备,温度计,量程,0 50,；,精度,0.1,。,刮刀,隔离剂,甘油：滑石粉,=2,：,1,（质量比）,15,第三,部分 沥青延度试验,准备工作,1,、试模底板与侧模内表面涂隔离剂，并组装好整套试模（,隔离剂离析及黏结,）；,2,、将试样放入烘箱中加热至充分流动；,3,、将准备好的试样注入模中：,1,、从一端至另一端往返数次缓慢注入,2,、注入试样略高出试模；,3,、过程中勿混入气泡。,4,、冷却不少于,1.5h,；,16,第三,部分 沥青延度试验,准备工作,5,、用热刮刀刮除高出试模的沥青，与试模齐平；,1,、由中间刮向两端；,2,、表面平滑。,注意：刮刀温度影响！,6,、置于试验温度,0.1,的水浴中保温,1.5h,；,17,第三,部分 沥青延度试验,试验步骤,1,、取下试模底板，将两端孔套入延度仪的金属柱，取下侧模；,1,、试件表面离水面不小于,25mm,；,2,、整个过程需在水浴中完成。,2,、开动延度仪，试件开始被拉伸：,1,、保持试验温度范围；,2,、仪器不得有振动；,3,、水面不得有晃动；,4,、暂时中断水循环；,5,、调整水密度，保持沥青丝悬浮状态（,浮加酒精，沉加食盐,）。,18,第三,部分 沥青延度试验,试验步骤,3,、试件拉断时读取读数，以厘米表示；,注：实际断面若非锥尖状，应在报告中注明；,1,、,3,次试验结果均大于,100cm,时，试验结果记作“,100cm”,；,2,、有一个以上小于,100cm,时，若最大或最小值与平均值之差满足重复性精密度要求时计算平均值，精确到,1cm,，平均值大于,100cm,时，试验结果记作“,100cm”,；,3,、不满足重复性试验精密度要求时，试验重新进行；,4,、允许误差：,试验结果 重复性允许误差 再现性允许误差,100cm,平均值的,20%,平均值的,30%,数据处理,19,第四部分 沥青软化点试验,目的,测定道路石油沥青、聚合物改性沥青、煤沥青、液体石油沥青蒸馏后残留物、乳化沥青蒸发后残留物的软化点，反映沥青温度敏感性的重要指标（用以评价沥青的高温性能），也是沥青黏稠性的一种量度。,软化点仪,准确至,0.1,；,自动温度控制装置；,耐热玻璃烧杯,800ml1000ml,，直径不小于,86mm,，高不小于,120mm,；,金属支架。,设备,20,第四部分 沥青软化点试验,设备,试样底板,金属板（,Ra0.8m,）；,玻璃板。,恒温水浴,控温精度,0.5,。,钢球,直径,9.53mm,；,质量,3.5g0.05g,。,试样环,黄铜或不锈钢制；,内径,19.80.1mm,；,高,6.40.1mm,。,21,第四部分 沥青软化点试验,设备,刮刀,隔离剂,甘油：滑石粉,=2,：,1,。,涂抹合适！,蒸馏水或纯净水,电炉,22,第四部分 沥青软化点试验,准备工作,3,、室温下冷却,30min,；,4,、热刮刀刮除环面以上试样，与环面齐平。,1,、一次性刮除，不可往复；,2,、刮模过程中，试样环不得移动。,样品准备,1,、将试样放入烘箱中加热至充分流动；,2,、将试样注入试样环；,1,、注入过程缓慢匀速；,2,、略高于试样环表面。,23,第四部分 沥青软化点试验,试验步骤,1,、烧杯内注入蒸馏水或甘油；,1,、软化点小于,80,，蒸馏水冷却至,5,；,2,、软化点大于,80,，甘油加热至,32,。,2,、试样环、金属支架、钢球、钢球定位环、搅拌器同时放入介质中保温至少,15min,；,3,、组装好支架系统，保持温度试验温度，置于软化点仪上，插入温度探测器与搅拌装置；,24,第四部分 沥青软化点试验,试验步骤,4,、启动仪器，记录仪器升温速率；,3min,后，需保持,50.5,每分钟。,5,、试样下坠至底板时，读取温度。,1,、软化点,80,以下，准确至,0.5,；,2,、软化点,80,以上，准确至,1,。,1,、两次平行试验符合重复性精密度要求时计算平均值作为试验结果，准确至,0.5,；,2,、允许误差。,试验结果 重复性允许误差 再现性允许误差,80 1 4,80 2 8,数据处理,25,请指正，谢谢！,26,
