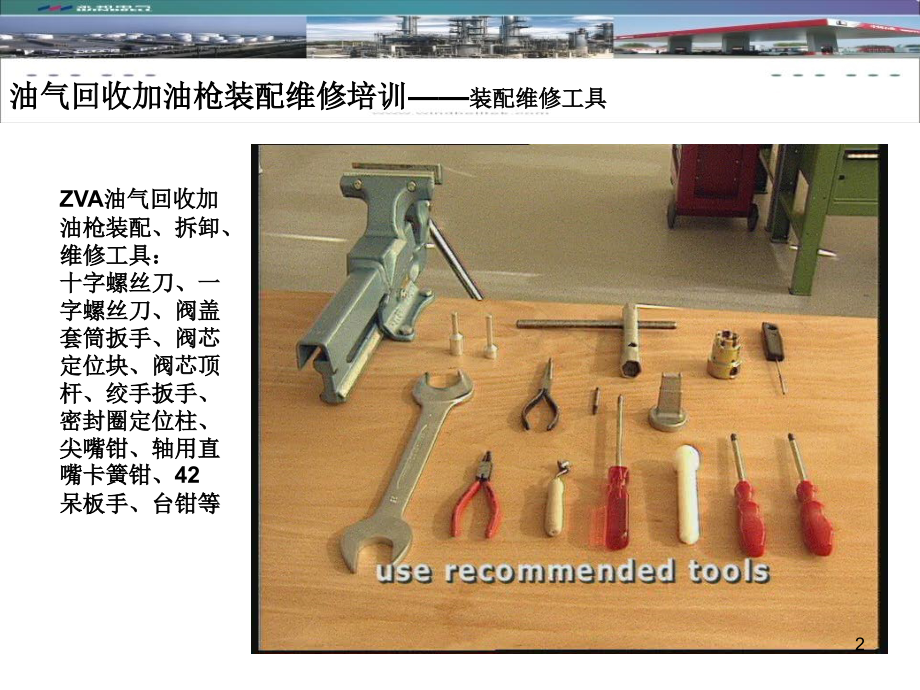

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,油气回收改造技术培训,(,第六讲,),油气回收加油枪装配维修指导,郑州永邦电气有限公司,（,2010.06.21,，注意：日期最新资料就是最新）,1,油气回收加油枪装配维修培训,装配维修工具,ZVA,油气回收加油枪装配、拆卸、维修工具：,十字螺丝刀、一字螺丝刀、阀盖套筒扳手、阀芯定位块、阀芯顶杆、绞手扳手、密封圈定位柱、尖嘴钳、轴用直嘴卡簧钳、,42,呆板手、台钳等,2,油气回收加油枪装配维修培训,油气回收加油枪零件,油气回收加油枪主要零部件：,枪体、枪管、主阀、比例阀、膜片、扳机等,3,油气回收加油枪装配维修培训,-,加油枪拆卸,一、将比例调节阀从枪体上卸下。,4,油气回收加油枪装配维修培训,-,加油枪拆卸,二、用尖嘴钳拆卸滤网,5,油气回收加油枪装配维修培训,-,加油枪拆卸,三、拆卸枪套：,1,、用一字螺丝刀从下方斜向上插入枪体与枪套之间，使螺丝刀端部伸至膜阀端盖上沿。,2,、用力将螺丝刀向上撬起，将枪套撬离膜阀端盖。,3,、两手用力剥掉枪套。,6,油气回收加油枪装配维修培训,-,加油枪拆卸,7,油气回收加油枪装配维修培训,-,主阀与真空室拆卸,将枪体用台钳夹住（,注意夹持部位,露出扳机护套螺钉,）,用套筒扳手旋松主阀座（,注意不要完全旋下，只要有,1/4,周就行）,然后将真空室螺母帽旋下,8,油气回收加油枪装配维修培训,-,主阀与真空室拆卸,取出压紧弹簧,取出膜片组件,用自攻丝取出安全切断球组件,9,油气回收加油枪装配维修培训,-,加油枪拆卸,用十字螺丝刀先取下扳机护罩定位螺钉,再取下扳机护罩固定螺钉,取下枪体，翻转，取下扳机护罩,用自攻丝去掉扳机销子,10,油气回收加油枪装配维修培训,-,加油枪拆卸,用一字螺丝刀按图所示将扳机撬起,将扳机拔出,取出卡簧,取出密封压垫,11,油气回收加油枪装配维修培训,-,加油枪拆卸,取出密封圈,将枪体重新夹在台钳上，取下护套,12,油气回收加油枪装配维修培训,-,加油枪拆卸,将一字螺丝刀插入枪管固定销台阶处,用一字螺丝刀将枪管固定销撬起,取出固定销,取出密封圈,13,油气回收加油枪装配维修培训,-,加油枪拆卸,拆卸枪管：,两手分别握紧枪体和枪管，使枪体和枪管产生相对旋动，同时两手用力，将枪管从枪体内拔出。,14,油气回收加油枪装配维修培训,-,加油枪拆卸,拆出密封圈：包括油气回收管密封圈,1,个，枪管密封圈,2,个。拆下的密封圈不可再用。,15,油气回收加油枪装配维修培训,-,加油枪拆卸,拆卸主阀及阀芯：,1,、将枪体固定在台钳上,2,、用阀芯定位块卡入阀芯定位缺口处，用套筒扳手将主阀从枪体尾部旋下,3,、用阀芯顶杆用了压紧阀芯弹簧，将阀芯定位块取下，然后将阀芯弹簧和阀芯从枪体内取出（注意弹簧弹力以免伤着。）,16,油气回收加油枪装配维修培训,-,拆卸主阀,拆卸主阀：,1,、将小一字螺丝刀刀尖紧贴阀杆插入阀杆和弹簧挡片的间隙中，用力将弹簧挡片撬出。,2,、取下弹簧和阀杆。,3,、将阀体、阀杆、弹簧、弹簧挡片妥当放置在工作台面上。,17,油气回收加油枪装配维修培训,-,油气回收加油枪装配,安装比例调节阀,18,油气回收加油枪装配维修培训,-,油气回收加油枪装配,用图示右边密封圈定位柱安装枪管密封圈（较小的密封圈），左边定位柱安装收汽管密封圈,密封圈,安装枪管和收汽管密封圈,19,油气回收加油枪装配维修培训,-,油气回收加油枪装配,在膜片上涂抹润滑油，以防止压帽接触膜片时使膜片产生褶皱，不能形成真空,在螺纹处及螺纹上部涂抹少许润滑油,安装真空室组件,20,油气回收加油枪装配维修培训,-,查验档位,小档,大档,21,油气回收加油枪装配维修培训,-,油气回收加油枪装配,安装比例调节阀：,1,、用气枪将加油枪尾部腔体内灰尘、杂物吹静。,2,、用毛刷刷蘸润滑油，然后将润滑油涂抹在比例调节阀的螺纹、密封圈处。,22,油气回收加油枪装配维修培训,-,油气回收加油枪装配,3,、将润滑油涂抹在加油枪尾部螺纹处。,4,、将比例调节阀旋装进加油枪尾部，旋紧。,5,、将滤网装进比例调节阀尾部腔体内。,23,油气回收加油枪装配维修培训,24,油气回收加油枪装配维修培训,-,加油枪性能检测,主要测试,自封性,流量,气液比,密封性,测试设备,25,油气回收加油枪装配维修培训,油气回收加油枪性能检测：,1.,在启动加油泵而没有开启油枪扳机的情况下，油枪各处无泄漏，开启扳机情况下，扳机密封和枪管固定销密封无泄漏。,2.,加油枪要求在,0.2MPa,压力下每,1,分钟流量不小于,42,升。,3.,大小档流量自封。,ZVA,油枪最小自封流量为不小于,10,升。,26,油气回收加油枪装配维修培训,油枪老化试验测试，加油枪使用寿命不低于,15,万次,27,油气回收加油枪装配维修培训,气液比测试,加油枪从加油机上取下时，真空泵启动，这时煤气表不应该走数，当打开油枪扳机时，加油的同时煤气表走数。要求每分钟回收油气和加油的比例（,A/L,）在,1.01.2,之间。如果不在此范围内，可调节比例阀调节螺钉。,28,油气回收加油枪装配维修培训,比例阀调节螺钉,29,油气回收加油枪装配维修培训,-,故障诊断与维修,故障一,:,档位不能挂上,1.,扳机变形,将内六角扳手的短端顶住扳机的根部，用力往下摁扳机的尾部,2.,更换扳机,3.,更换档位零件,30,油气回收加油枪装配维修培训,-,故障诊断与维修,故障二,:,自封后不跳枪,2.,档位弹簧损坏,更换弹簧,1.,扳机弯曲变形,更换新扳机,31,油气回收加油枪装配维修培训,-,故障诊断与维修,故障三,:,不自封,1.,更换枪管,O,型圈,2.,更换主阀,O,型圈,32,油气回收加油枪装配维修培训,-,故障诊断与维修,3.,更换真空室帽,O,型圈,4.,更换膜片组件,5.,更换真空室帽,33,油气回收加油枪装配维修培训,-,故障诊断与维修,6.,更换跳枪组件,7.,更换主阀弹簧,34,油气回收加油枪装配维修培训,-,故障诊断与维修,故障四,:,自封过于灵敏,1.,枪嘴自封口可能有杂质，卸下枪管，从自封口另一端用压缩空气吹去杂质,2.,枪嘴自封处凹进，使自封口变窄。更换新枪管,35,油气回收加油枪装配维修培训,-,故障诊断与维修,3.,自封球组件损坏。更换新组件,4.,更换跳枪组件,36,油气回收加油枪装配维修培训,-,故障诊断与维修,故障五：,加油停止后一直滴油,1.,主阀伞损坏或有杂质，更换新的或清洗,2.,主阀密封圈损坏，更换新的密封圈,3.,主弹簧弹力变小，更换新的弹簧,37,油气回收加油枪装配维修培训,-,故障诊断与维修,故障六：从收汽口处漏油,1.,比例阀密封圈损坏，更换新密封圈,2.,回气管密封圈损坏，更换新的密封圈,38,感 谢,选择使用永邦油气回收产品,郑州永邦电气有限公司,39,
