常用压力表的种类与精度.docx

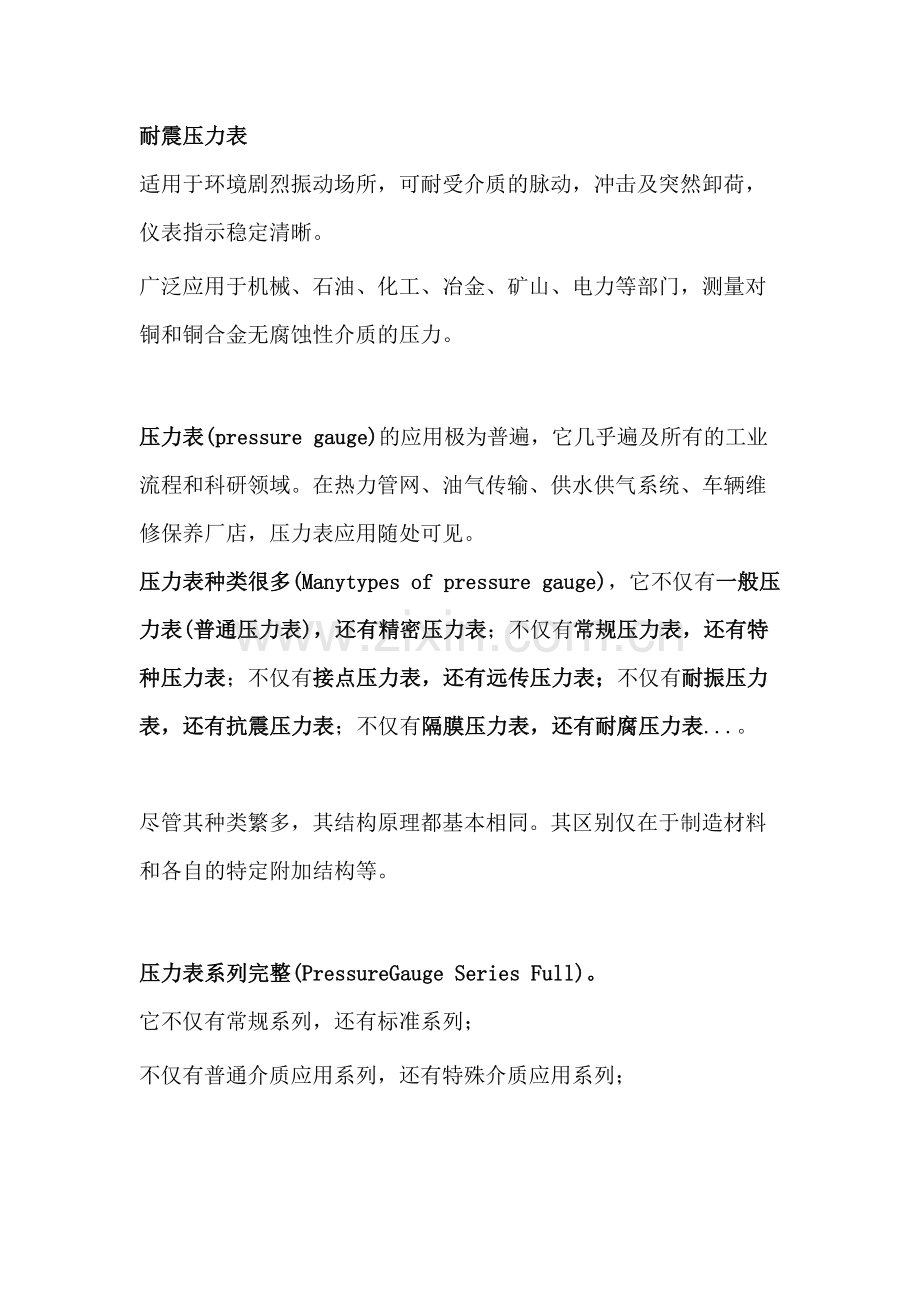

耐震压力表
适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

压力表(pressure gauge)的应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店，压力表应用随处可见。
压力表种类很多(Manytypes of pressure gauge)，它不仅有一般压力表(普通压力表)，还有精密压力表；不仅有常规压力表，还有特种压力表；不仅有接点压力表，还有远传压力表；不仅有耐振压力表，还有抗震压力表；不仅有隔膜压力表，还有耐腐压力表...。

尽管其种类繁多，其结构原理都基本相同。其区别仅在于制造材料和各自的特定附加结构等。

压力表系列完整(PressureGauge Series Full)。
它不仅有常规系列，还有标准系列；
不仅有普通介质应用系列，还有特殊介质应用系列；
不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。
压力表的规格型号齐全，结构型式完善(pressure Gauge specification is complete)。从公称直径看，有Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm、Φ300mm等。

从装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。
直接安装式，又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。
所谓嵌装式和凸装式压力表，就是我们常说的带边(安装环)压力表。轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式(也叫墙装式)是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围(仪表量程)；
在负压量域(真空)又有3种负压(真空表)；正压与负压联程的压力表是一种跨量域的压力表。其规范名称为压力真空表，也有称之为真空压力表。它不但可以测量正压压力，也可测量负压压力。

压力表的精度等级分类十分明晰(pressureGauge the accuracy of classification)。常见精度等级有4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等。
精度等级一般应在其度盘上进行标识，其标识也有相应规定，如“①”表示其精度等级是1级。对于一些精度等级很低的压力表，如4级下的，还有一些并不需要测量其准确的压力值，只需要指示出压力范围的，如灭火器上的压力表，则可以不标识精度等级。
压力表规格、型号
型号
规格
公称直径
Y—100
Y—100T
Y—100Z
Y—100ZQ
Y—100TQ
径向无边
径向带后边
轴向无边
轴向带前边
径向带前边

表盘直径100mm
Y—150
Y—150T
Y—150Z
Y—150ZQ
Y—150TQ
径向无边
径向带后边
轴向无边
轴向带前边
径向带前边

表盘直径150mm

仪表字母含义：
Y—压力；
Z—真空（在数字后代表轴向）；
B—标准（防爆）；
J—精密；
A—氨表；
X—信号（电接点）；
P—膜片；
E—膜盒；
F—防腐（不锈钢）；
XC—磁助电接点；
N—耐震；
T—弹簧管；
例如：
YTF—不锈钢弹簧管压力表；
YA—氨用压力表；
YXC—磁助电接点压力表；
YZ—真空压力表；
YN—耐震压力表；
YTP—隔膜弹簧管压力表；
