钻探操作手册--安全.doc

钻探操作规程

地质勘查工程院
二O一四年三月

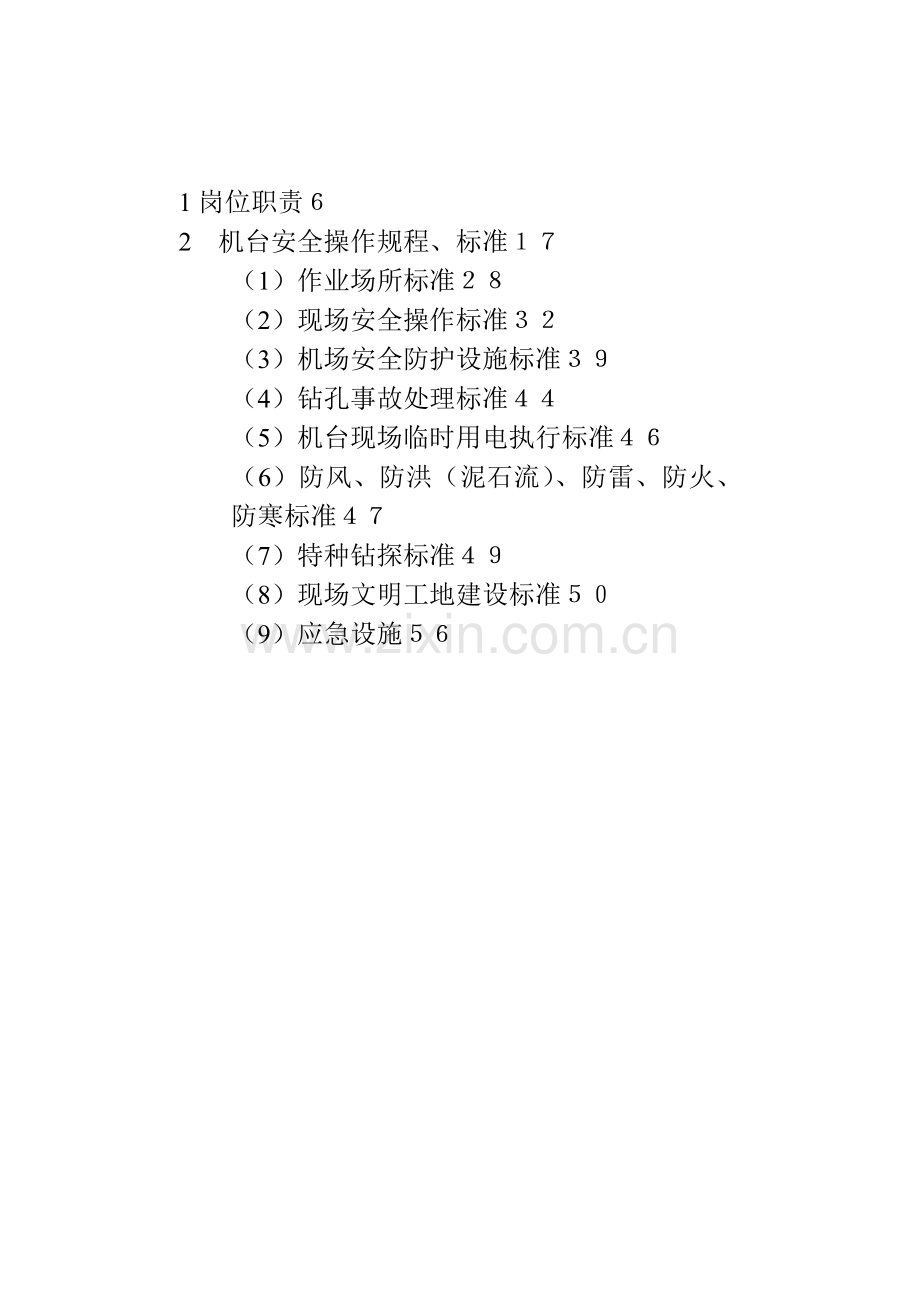

目录

1岗位职责６
2 机台安全操作规程、标准１７
（1）作业场所标准２８
（2）现场安全操作标准３２
（3）机场安全防护设施标准３９
（4）钻孔事故处理标准４４
（5）机台现场临时用电执行标准４６
（6）防风、防洪（泥石流）、防雷、防火、防寒标准４７
（7）特种钻探标准４９
（8）现场文明工地建设标准５０
（9）应急设施５６

1 岗位职责
岗位分工应根据机台所用钻机、动力机的类型而定。一般实行四岗制：班长岗、记录钻具岗、机械动力岗、水泵泥浆岗。除班长岗外，其余各岗可视情况定期轮换。
（1）机长主要职责
认真贯彻落实上级各项指标，负责全机的安全、生产、技术、管理等项工作，组织按标准化机台标准实施工作。
对机场的所有设备、仪器、工具、材料(包括金刚石钻头、扩孔器)以及工程质量、安全生产负总责，并经常检查督促各岗工作。
根据施工任务，组织全机人员制定具体措施，安全、保质、保量、节约地完成生产任务。
模范地遵守各项规章制度，并督促全机人员贯彻执行。对违章作业者，应给予当场纠正和批评。
组织负责对新工人进行安全技术教育，组织全机人员的技术业务学习指导。
做到十到现场：机台钻塔安装拆卸、钻机安装、开孔、终孔、封孔、岩矿心难采和质量达不到要求或补取矿心、检修设备、处理复杂事故、起下套管、试验新方法新机具以及发生人身事故或排除不安全因素时，都必须亲临现场指挥。

（2）机台班长兼职安全员职责
负责机台的安全管理具体工作，坚持日巡查，组织开展安全班组活动，实施标准化机台管理工作。
指导钻机班组人员正确操作施工，防止人身事故和孔内事故发生。
负责钻孔质量跟踪，防止质量事故。
负责编制单孔设计，和机长一起研究解决施工中出现的跑斜、漏失、坍塌、难采岩心、复杂地层、套管具体问题。
推广应用新技术新工艺，参与井内事故处理，护壁堵漏。
填写钻孔技术档案、编写矿区钻探工程总结报告。
（3）班长岗职责
负责本班安全、生产技术工作，负责组织技术学习，按标准化机台标准安排工作。
主持班前班后会，组织按岗位交接班。
督促本班遵守各项规章制度，及时制止违章作业，指导钻工安全操作。
掌握孔内情况，组织好本班生产。负责本班质量，发现问题及时解决，并报告机长。
在复杂地层钻进、采取矿心、孔内不正常及处理孔内事故或下套管时都应亲自操作，特殊情况下可指定熟练钻工代替。
本班为下班打好基础，白班为夜班生产做好准备，创造条件。
及时(或通知有关人员)测量钻孔弯曲度、校正孔深、审核班报表等。
负责钻机的使用与维护保养。
（4）记录、钻具岗职责
坚持按安全操作规程作业，做到“三不伤害”。
及时、准确、真实、清晰地填写本班各种原始表报，并保管好。
负责岩矿心的整理，防止混乱、丢失。
配备钻具、丈量和计算机上余尺。负责简易水文观测和校正孔深。
保管金刚石钻头、扩孔器，填写金刚石钻头(扩孔器)钻进记录表。
管理机场工具(包括打捞工具)、管材、钻头、磨料、量具等。
负责钻塔、活动工作台、天车、水龙头的维护保养。
配合其他班员做好其他工作。
（5）水泵、泥浆岗职责
坚持按安全操作规程作业，做到“三不伤害”。
负责水泵、泥浆搅拌机、泥浆净化设备的使用和维护保养，更换易损零件，保证其正常运转。参加现场检修，保管水泵专用工具及配件。
负责冲洗液的配制、维护及性能调整，经常测定冲洗液的性能，及时清理循环槽、沉淀箱，保持环境卫生，防止泥浆污染。
负责泥浆仪器、粘土粉、润滑剂及化学处理剂、堵漏材料的保管与使用。
寒冷季节施工，较长时间停工时，负责放净泵体和管路中的冲洗液。
负责机场前部的环境卫生和冬季生火取暖。
配合其他班员做好其他工作。
（6）机械、动力岗职责
坚持按安全操作规程作业，做到“三不伤害”。
负责柴油机或电动机及照明发电机的使用和维护保养。
正确使用柴油机或电动机，严禁超负荷和带病运转。检查和排除一般故障，参加现场小修。
按机械保养规定进行班保养，并协助机修人员做好周、月的设备保养。
负责柴油机或电动机的配件、电器材料、所用油料、专用工具及防火用具的保管与使用。
保证照明发电机的正常运转，负责机场内照明及照明线路的安全。
负责机场后部的环境卫生。
配合其他班员做好其他工作。
（7）钻塔安装工职责
听从机长指挥，按钻探安装拆卸操作规程操作安装，做到“三不伤害”。
正确使用安全带、安全帽，穿防滑鞋。
工具放在工具袋，保证不失落。
两人合作时，口号一致，
上下呼应，静止交叉作业。
（8）发电工职责
坚持按安全操作规程作业。
保证发电机正常工作，按规定保养进行维护保养；
负责接地电阻保证TN-S接零保护的正常运行；
油料保持安全存放，灭火器保持正常状态。
（9）供水工职责
坚持按安全操作规程作业。
保持水泵正常使用，水泵及动力机的维护保养。
保持水泵皮碗的正常工作，确保供水正常。
负责供水管线连接和维护，确保供水正常。
（10）兼职电工
持操作证上岗。
负责机场及住宅用电按规范的安装维护，日常的用电检查。
（11）焊工
持操作证上岗。负责机台零星的焊接，按氧气乙炔使用规范进行操作，按电焊操作规程操作。
（12）材料兼二级核算员主要职责
在机长领导下，搞好机场经济核算，做到用料有计划，消耗有定额，领料有记录，月月有核算，并定期公布成本情况。
负责机场各种油料、材料、工具、管材、钻头、磨料等的计划编制、领退和送修。
贯彻勤俭节约的精神，精打细算，修旧利废，改制代用，努力降低成本。
会同各班有关岗位，搞好现场各种材料、工具、管材的存放与保管。
2. 主要使用泥浆材料
（1）钻进不同岩层适用的冲洗液类型与性能指标表
岩层性质
冲洗液类型
冲洗液性能指标
粘度
s
失水量
L/30min
密度
g/cm3
胶体率
%
PH值
含砂量
%
非含水层（粘性土层）
无粘土相或低固相冲洗液
18～25
﹤20
1.00～1.08
﹥98
8.5～10.5
﹤4
遇水膨胀岩层
低失水量的冲洗液
25～30
﹤15
1.08～1.20
100
含砂土层、粉、细、中砂层
优质冲洗液
22～35
﹤20
1.04～1.10
8.5～11
粗砂、砾石层
25～50
﹤18

1.08～1.30
卵石、漂石层
加重冲洗液
30～60
﹥1.1
松软、流砂或坍塌掉块岩层
35～80
﹤15
﹥1.2
8.5～10
承压自流含水层
25～40
﹤20
1.10～1.80
8.5～11
一般基岩层
空气、低密底冲洗液清水、低固相冲洗液
15～22

﹤11.00
～1.08
7～10.5
裂隙、溶洞地层
空气、泡沫冲法液循环桥堵冲洗液
18～25
﹤20
﹤11.03
～1.08
8.5～11

（2）常用冲洗液性能测试仪器与型号表
仪器名称
型 号
所测冲洗液性能参数
渗透恢复率测定仪
SHY-1型
渗透恢复率
漏斗粘度测定仪
1006型
漏斗粘度
六速旋转粘度计
ZNN型
表观粘度，塑性粘度，动切力，静切力
失水量测定仪
ZNS型
失水量
密度计
1002型
密度
含砂量计
ZNH型
含砂量
酸度计
25型
PH值
固相含量测定仪
ZNG-1型
固相含量
3 作业场所标准
（1）施工区域及周边危险因素
在有条件的场地，现场设有工程概况等标识牌：场地在出入口处明显处应标有企业标识和设置现场管理牌。公示牌工程名称、甲方单位、设计单位、施工单位、监理单位、项目管理及联系 、开竣工日期。
（2）安全警示标志及位置
安全警示警告标志规范、醒目，真正起到警示作用。
主要位置必须设置警示标牌（如：泥浆池、发电机、罐笼、柴油机、配电箱），多个标志牌同一位置放置时，应按警告、禁止、指令、提示类型的顺序先左后右，先上后下排列，有触电危险场所的标识，应当使用绝缘材料制作；
安全宣传标语位置：在钻塔上、入场口、道路两旁。标语内容根据具体情况自定。
（3）地盘修整标准
机台地盘必须平整、坚固、稳定，平整地盘应尽量在原土或基岩上，少采用填土、石增加机场面积，钻塔下垫土、石部分不得超过塔基面积的1/4；
在山坡修地盘时，必须先清除上方浮石，当岩石坚固稳定时，地盘上方坡度应小于80°，当岩石松散不稳定时，上方坡度应小于45°；6.4.5.3机场大小15×10米，靠边安装防护栏杆（1.2米高），并挂防止坠落的警示标志。地盘如在平川，周边架设防护栏杆，周围必须用彩条封闭围挡（高度1.2米）。
地盘周边必须设有排水通道或采取其他排水措施；施工现场场地要平整，设有排水措施，并要求排水畅通、不得有积水；在山谷、河沟、地势低洼地带或雨季施工时，机场地基应修筑拦水坝或修建防洪设施。
机场地基应满足钻孔边缘距地下电缆线路水平距离大于5m，距地下通讯电缆、构筑物、管道等水平距离应大于2m。
（4）现场材料存放标准
现场内的各种材料统一布置，分类摆放整齐，对材料进行标识，并要求标识清晰准确；材料存放场地要平整，并有排水措施。
根据现场材料的特点采取相应的保护措施，垃圾应集中回收利用、或清运；
4 现场安全操作标准
（1）钻探设备装卸、搬迁、运输、安装、拆卸
1）设备装卸、搬迁、运输规定：用机动车搬运设备时，应有专人指挥；人工装卸时，应有足够强度的跳板；
多人抬动或移动设备时，应有专人指挥，相互配合。
轻型钻机整体迁移时，应在平坦短距离地面上进行，应采取防倾斜措施。
禁止在高压电线下和坡度超过15°坡上或凹凸不平和松软地面整体迁移钻机。
使用起重机械起吊钻机设备时，应遵守《起重机械安全规程》（GB/T 6067—1985），钢丝绳、绳卡、挂钩应牢固。
人工装卸，用葫芦起吊时，钢丝绳、绳卡、挂钩及吊架腿应牢固，制作的三角架必须符合起吊重量要求，支起角度架腿与地面大于75~80°，三面大致相等，手拉葫芦的额定最大起重量大于设备重量。6.5.1.1.6小型设备利用杠杆滑动装卸时注意统一指挥，两边力度相等，防止设备倾翻掉下伤人。
矿区内搬迁，装车后，必须货物捆绑牢固后发车，严禁人货同载。
2）钻塔安装、拆卸规定：
安装、拆卸钻塔，起、放钻架必须在机长统一指挥下有秩序地进行，作业人员要合理安排，并应互相配合好，严格按操作规程进行作业，塔上塔下不得同时作业。
安装、拆卸钻塔前，应对钻塔构件、工具、绳索、挑杆和起落架、安全带等进行严格检查。
安、拆钻塔应铺设工作台板，塔板台板长度、厚度应符合安全要求。
作业人员必须正确戴安全帽，高处作业必须系安全带，安全带原则上必须高挂抵用，但在特殊情况无高挂点时，可适当选择牢固可靠的挂点，严禁挂在移动的物件上或将要下放的塔材上；
上塔作业严禁穿带钉鞋，硬底鞋，严禁赤脚；
钻塔安装底座必须稳固、水平、周正，各部分构件与螺栓规格要相匹配，塔腿与塔脚之间应安装拉手，各层拉手必须齐全，不得缺失少按；
拆卸钻塔必须从上而下逐层进行拆卸，在卸下构件时必须得到指挥人员的口令后方可进行；
安装、拆卸钻塔时，起吊塔件使用的挑杆长度适宜，应有足够的强度。
夜间或5级以上大风、雷雨、雾、雪等天气禁止安装、拆卸钻塔、搬迁作业。
门字或小型四脚塔在竖立或放倒钻架前，应当埋牢地锚；竖立或放下钻架时，作业人员应离开钻架起落范围，并应专人控制绷绳；钻架腿之间应当安装斜拉手。自制钢管钻架应采用无缝钢管制作，钻架腿要在连接处的外部套上钢管结箍加固。起、放钻架，钻架外边缘与输电线路边缘之间距离，应符合表1的规定：
表1 钻架与输电线路边缘之间的最小距离
电压（KV）
＜1
1-10
35-110
154-220
350-550
最小安全距离（m）
4
6
8
10
15
3）钻机设备安装规定：
各种机械安装应稳固、周正水平。传动轮应纵向成线、横向平行，传动轴和传动轮应保持水平。
安装钻机时，井架天车轮前沿切点，钻机立轴中心与钻孔中心应成一条直线。各种防护设施、安全装置应当齐全完好，外露的转动部位应设置可靠的防护罩或者防护栏杆。
电器设备应安装在干燥、清洁、通风良好的地方。
（2）作业安全操作标准
1）升降钻具：
升降机的制动装置、离合装置、提引器、游动滑车、拧管机和拧卸工具等应灵活可靠。
升降机，应平稳操作。严禁在升降过程手触摸钢丝绳。
使用钢丝绳提升钻具，连接物件必须牢固可靠。
提引器、提引钩，应有安全联锁装置；提落钻具或钻杆，提引器切口应朝下。
禁止手探摸悬吊钻具内的岩心或探视管内岩心。
操作拧管机和插垫叉、扭叉，应由一人操作；扭叉应有安全装置。
发生跑钻时，禁止抢插垫叉或强行抓抱钻杆。
2）钻进：开孔钻进前，应对设备、安全防护措施、设施进行检查验收。
机械转动时，禁止进行机器部件的擦洗、拆卸和维修；禁止跨越传动皮带、转动部位或从其上方传递物件；禁止戴手套挂皮带或打蜡；禁止用铁器拨、卸、挂传动中皮带。
钻进时，禁止手扶持高压胶管或水龙头。修配高压胶管或水龙头应停机。
调整回转器、转盘时应停机检查，并将变速手把放在空档位置。
转盘钻机钻进时，严禁转盘上站人。
扩孔、扫脱落岩心、扫孔或遇溶洞、松散复杂地层钻进时，应由机班长或熟练技工操作。
严禁在没有停车的情况下修理维护设备或悬挂提引器。如：水接头漏水紧固密封圈、丈量机上余尺、紧固高压胶管、调整离合器、排列卷筒上的钢丝绳、检查立轴扇形齿轮等等。
操作拧管机和插垫叉、扭叉应有一人操作，扭叉应有安全装置。
（3） 机场安全防护设施标准
1）天车、高压水龙头、塔梯、底板安装标准
钻塔座式天车，应设安全挡板；吊式天车，应装保险绳。
钻机水龙头高压胶管，应设防缠绕、防坠安全装置和导向绳。6.6.3 固定钻塔工作台，应安装可靠防护栏杆。防护栏高度，应大于1.2m，木质塔板厚度应大于50mm或采用防滑钢板。
塔梯安装必须坚固可靠，梯阶间距小于400mm坡度小于75°，铁质塔梯必须有防滑措施；
机场地板铺设，应平整、紧密、牢固；木地板厚度，应大于40mm或使用大于10mm防滑钢板。
2）活动工作台（罐笼）安装、使用应符合下列规定：
工作台，应安装制动、防坠、防窜、行程限制、安全挂钩、手动定位器等安全装置。
工作台底盘、立柱、栏杆，应成整体。
工作台，应配置Φ30mm以上麻绳手拉绳。
工作台提引绳、重锤导向绳，应采用Φ9mm以上钢丝绳。
工作台平衡重锤安装在塔外与地面之间距离，应大于2.5m，其周围架设防护栏杆。
活动工作台每次准乘一人。
乘工作台高空作业时，应先闭锁手动制动装置后方可进行作业。
3）钻塔绷绳安装应符合下列规定：
钻塔绷绳应采用Φ12.5mm以上钢丝绳。
18m以下钻塔，应设4根绷绳； 18m以上钻塔，应分两层设8根绷绳。
绷绳下端必须敷设地锚，地锚深度，应大于1m（按地层情况确定，确保承受5级以上大风的拉力）
4）提引器、提引钩应有安全连锁装置，提、下钻具或钻杆，提引器切口朝下；
5）机械所有转动部位不得外露应安装防护罩，如有大型传动部位外露应在1米外设置可靠的防护栏杆；
6）机场外周边架设防止坠坡防护栏，靠山体安装防活石掉落网。
7）避雷针安装标准
雷雨季节、落雷区钻塔应安装避雷针或其它防雷措施。
避雷针与钻塔应使用高压瓷瓶间隔，接闪器应高出塔顶1.5m以上；
避雷针引下线与钻塔绷绳间距应大于1m，引下线应使用断面大于25mm²铜质绞线或断面大于35mm²的钢质绞线或Ф8~10mm的钢筋，在安装时接点处必须进行除锈；
避雷针接地极与电机接地点、孔口管、绷绳地锚间水平距离应大于3m，接地电阻值应小于15Ω；
8）钢丝绳使用安全标准
钢丝绳安全系数应大于7。
提引器处于孔口时，升降机卷筒钢丝绳圈数不少于3圈。
9）钢丝绳使用绳卡连接，按下列比例配置：
钢丝绳φ7-16mm 绳卡至少3个，钢丝绳φ19-27mm 绳卡至少4个
绳卡U型端处于受力长绳一侧，螺栓卡环在尾端（返回绳）一侧，方向一致，不得反交错，绳头与最近一个绳卡的长度应大于140mm或应大于钢丝绳直径的6倍。
钢丝绳采用编结连接时，编结部分长度不得小于钢丝绳直径的20倍，并不应小于300mm，编结部分用细钢丝捆扎；
钢丝绳，应定期检查；变形、磨损、断丝钢丝绳，应执行《起重机械用钢丝绳检验和报废实用规范》（GB/T 5972—1986）报废标准。
（4）钻孔事故处理标准
孔内事故处理前，应全面检查钻塔（钻架）构件、天车、游动滑车、钢丝绳、绳卡、提引器、吊钩、地脚螺丝等。
处理孔内事故时，应有机班长或熟练技工操作升降机，并设专人指挥；除直接操作人员外，其它人员应撤离危险区。
禁止同时使用升降机、千斤顶或吊锤起拔孔内事故钻具。
禁止超负荷强行起拔孔内事故钻具。
打吊锤时，吊锤下部钻杆处应安装冲击把手或其它限位装置；禁止手扶、握钻杆或打箍；人力拉绳打吊锤时，应统一指挥。
使用千斤顶回杆时，禁止使用升降机提吊被顶起的事故钻具。
人工反钻具，搬杆回转范围内严禁站人；禁止使用链钳、管钳工具反事故钻具。
用钻机反转档位反钻具，必须低速慢转；
使用钢丝绳反管钻具，连接物件应牢固可靠。
（5）机台现场临时用电执行标准：
《施工现场临时用电安全技术规范》JGJ46-2005标准，执行TN-S接零保护系统；
动力配电箱与照明配电箱，应分别设置。
每台钻机，应独立设置开关箱，实行“一机一闸一箱一漏电保护器”。
移动式配电箱、开关箱，应安装在固定支架上，并有防潮、防雨、防晒措施。
机场电气设备，应根据供电系统要求进行保护接零或保护接地。保护接地电气接地极电阻，应小于4Ω。
使用手持式电动工具应执行《手持式电动工具的管理、使用、检查和维修安全技术规程》（GB 3787—1983）规定。
机场照明采用36v安全电压或110V直流电压，应使用防水灯头；照明灯泡，应距离塔布表面300mm以上。
修理电气设备时，应切断电源，并挂警示牌或设专人监护。
（6）防风、防洪（泥石流）、防雷、防火、防寒标准：
1）机场防风、防洪。
大风天气，应停止钻探作业，并应做好以下工作：
卸下塔衣、场房帐篷。
钻杆下入孔内，并卡上冲击把手。
检查钻塔绷绳及地锚牢固程度。
切断电源，关闭并盖好机电设备。
封盖好孔口。
大风后重新开始钻探作业前，应检查钻塔、绷绳、机电设备、供电线路等的情况，确认安全后方可继续钻探作业。
暴雨、洪水季节，应避开在河滩、山沟、凹谷等低洼地带布钻，确因客观条件无法避免时，必须加高地基修筑防洪设施。
易滑坡、崩塌、泥石流易发生地带施工，应采取防范措施。
2）机场防火、防寒
机台，应成立防火组织；作业人员，应掌握灭火器材使用方法。
机场根据油料存放情况和环境因素配备足够的灭火器材。
机场内取暖，火炉距油料等易燃物品应大于10m，距机场塔布应大于1.5m。寒冷季节施工，应有保温措施和取暖设施。
禁止明火直接加热机油，及烘烤柴油机油底壳。
孔位在森林里，施工时按照森林防火规定进行管理。
打雷天气停止钻探作业，钻杆下入孔内安全位置，用提引器吊住钻杆，并卡上冲击把手，切断电源关闭机电设备；
（7）特种钻探标准
坑道钻探应遵守下列要求：
施工前，应进行场地安全检查和钻室支护。
施工仰孔，应当有安全措施。
遇含水层或涌水层时，应立即采用防水措施，禁止将钻具提出钻孔。
（8）现场文明工地建设标准
1）安全文明
机台必须全面落实安全管理和文明施工的要求，按机台标准化标准做好施工现场的各项管理工作。
编制具体现场文明施工方案并有人监督执行：包括围挡、临时设施、场容场貌、食品卫生、环境保护及消防保卫等。
2）环境保护
施工现场应物品摆放整齐；
进行电焊等作业时应有防火措施；柴油机使用性能好有害气体排量低的设备。
发电机噪音设备应尽可能设置在远离居民区的一侧，有条件的可采取一些降低噪音的措施；
不得使用漏油的油桶，以免漏油污染土地；
化学试剂、化学浆液妥善保管，不随意丢弃。
提倡节约能源，低碳生活，降低消耗各种材料，执行目标成本预算。
禁止打架斗殴等不文明现象；
不扰民；
3）宿舍
供电线路规范、室内整洁；
采用蒙古包或板房时：舍所用建筑材料必须符合环保、消防要求，且具备隔热保温功能；
宿舍内必须保证必要的生活空间、室内高度不低于2.5m，通道高度不小于0.9m，每间宿舍居住不得超过15人；
宿舍内必经设置单人铺，床铺高于地面0.3m 面积不小于1.9mx0.9m，床间距不小于0.6m，床铺搭设不得超过两层，床头设有姓名卡；
宿舍内设置生活用品专柜，用品摆放整齐。
宿舍门必须设置为开启式（门必须向外开）并保持室内通讯。
宿舍内夏季应有防暑降温和灭蚊蝇措施，冬季应有取暖措施，避免使用明火设备和电褥取暖。确需采用炉火取暖时，要统一设置，采取防煤气中毒措施，并落实专人管理责任。
4）食堂
炊事人员要求：
炊事人员身体健康证明，必须经卫生知识培训
上岗前必须穿戴洁净的工作服、工作帽。
厨房要求：
必须有防火设施（配置灭火器）
厨房必须是独立的操作间，必须具备卫生条件
厨房制作间、库房和燃气罐存放间必须独立设置，并配有必要的排风设施、消毒设施和排水设施；
厨房地面硬化并保持清洁；
厨房必须配置橱柜，食品制作与存放生熟食品必须分具使用（刀、案等），严禁食用变质的食物。
食堂与仓库不得兼做宿舍，仓库内应设置食料存放台，存在台与地面高度不小于0.2m，作料与副食必须采用密闭器皿保存。
厕所
野外施工、生活区厕所必须独立设置，并经常消毒清扫，保持清洁；
卫生间大小应根据生活区人员数量设置，一般至少每3人设一蹲位，严谨随地大小便。
洗漱、饮水卫生
生活区必须设置满足人员使用的盥洗设施，并保证排水通畅；
饮水供应应有固定的盛水容器并由专人管理，定期清洗消毒；
创造条件到有浴池的地方保证员工定期洗澡；
（12） 应急设施
施工现场应制定卫生急救措施
配备一般常用药品、止血带等急救器材，夏季防暑，防蛇药品，为有毒有害作业人员提供有效的防护用品。
防止季节性传染病和食物中毒。

智慧工地建筑施工安全监督管理系统

深圳市佳信捷技术股份

一、适用范围
本系统主要用于辅助安全监督站对建筑项目的安全施工进行管理。包括下达处罚通知书、管理项目资料、统计各类数据等。
同时也用于安全监督站对内部工作的管理。包括工作审批、工作组等。

二、操作环节
本系统主要分为建筑项目、监理企业、安监站三个部分。
1、建筑项目：该部分为建筑项目所用。主要功能有查看项目信息、检查记录、处罚通知书，管理人员资料、重大安全隐患、特种作业证。上传各类附件。
2、监理企业：该部分为监理企业所用。主要功能有查看监理资料、在建项目、竣工项目、项目信息库、检查记录、处罚记录，管理监理上报资料。
3、安监站：该部分由站领导、副站长、工作组长、工作组员组成。主要功能有管理项目信息、处罚依据、检查记录、特种作业证书、群众来访登记，审核竣工评价，下达、审核和管理处罚通知书，查看扣分汇总、竣工评价统计、受监工程一览、重大安全隐患一览、安监情况记录和系统管理。

三、涉及功能
1、建筑项目
角色定义：项目角色主要是向安监站提供项目人员资料、特种作业证资料和竣工评价。
所属功能：
1）项目信息：查看该项目的主要信息。
2）管理项目人员资料：查看、添加项目人员资料。
3）重大安全隐患：查看、添加和管理重大安全隐患。
4）特种作业证：查看、添加和管理特种作业证。
5）检查记录：查看该项目的检查记录。
6）处罚通知书：查看该项目的处罚通知书。
7）竣工评价：填写竣工评价并交予安监站审核。
8）上传附件：用于各类图纸、报告的上传。
2、监理企业
角色定义：监理角色主要是管理自身所负责的项目，并向安监站上传监理周报等内容。
所属功能：
1）监理资料：查看该监理企业的主要信息。
2）在建项目：查看该监理企业所负责的正在建设的项目。在项目详细资料中，还可进一步的进行：
（1）基础资料：查看该项目资料。
（2）管理人员资料：查看、添加和管理该项目的人员资料。
（3）危险性较大分部分项工程：查看、添加和管理重大安全隐患。
3）竣工项目：查看该监理企业所负责的已竣工的项目。
4）项目信息库：查看该监理企业所负责的所有项目。
5）监理上报资料：向安监站上报监理周报等监理资料。
6）检查记录：查看该监理企业所管理的项目的检查记录。
7）处罚记录：查看该监理企业所管理的项目的处罚记录。
3、安监站
角色定义：安监站角色负责各类管理监督工作。该角色由站领导、副站长、工作组长、工作组员组成，各有不同的权限。
注：安监员所管理的项目由所在小组决定。若需单独管理额外项目，可点击在建项目页面的“领取项目“按钮领取。
所属功能：
1）首页：可以查看待审通知书、近期处罚通知书、安全生产许可证过期项目、待检查项目、近期检查记录、竣工评价书、整改通知书信息。
2）管辖项目：可以查看该安监站所管理的所有项目。在项目详细资料中可以对该项目进行不良告知、综合检测、整改、扣分通知书的下达。同 时在项目详细中还可以进行：
（1）基础资料：对该项目资料的查看和管理。
（2）管理人员资料：对该项目人员的添加和管理。
（3）危险性较大的分部分项工程：对该项目的重大安全隐患进行管理。
（4）阶段性评价：对该项目的阶段性评价进行管理。
（5）施工图纸：查看该项目上传的施工图纸。
（6）监理企业日志：查看该项目监理企业上传的日志。
（7）施工企业日志：查看该项目施工企业上传的日志。
（8）检查记录：对该项目的检查记录进行管理。
（9）处罚通知书：查看该项目的处罚通知书。
（10）特种作业证：对该项目的特种作业证进行管理。
（11）专业分包单位：对该项目的分包单位进行管理。
（12）现场照片：查看该项目上传的现场照片。
（13）许可证延期记录：对该项目的许可证延期进行记录。
（14）竣工评价：对该项目进行竣工评价。
3）在建项目：可以查看该安监站所管理的所有在建的项目。
4）项目信息库：可以查看所有的项目。
5）竣工评价：对提交的竣工评价进行审批。
6）处罚依据：查看和管理处罚依据。
7）检查记录：可以查看所有项目的检查记录。
8）特种作业证书：可以查看所有的特种作业证书。
9）生产许可证预警：可以查看所有的生产许可证预警信息。
10）处罚通知书：可以查看所有的处罚通知书信息。
11）群众来访登记：对群众来访进行登记和管理。
12）安监巡检记录：可以查看所有的安监巡检记录。
13）审批记录：查看审批记录。
14）待审：审批安监员下达的整改、处罚通知书。
15）工人资料查询：查看工人资料。
16）统计报表：在统计报表中，可以查看扣分汇总表、竣工评价统计、受检工程一览表、重大安全隐患一览表、案件情况记录表。
17）系统管理：管理工作组、通知书模板、处罚对象、短信模板、监理单位、安全隐患类型和操作员。

四、详细操作
1、通用功能
1.1短信推送
登录进入系统后，如果有收到站内短信，将会在右下角弹出短信推送框。如图1-1-1：

图1-1-1
点击“详细”后，会弹出选择短信的详细内容。如图1-1-2：

图1-1-2
1.2站内短信
除通过短信推送查看站内短信，还可通过点击界面右上角的“短信息”进行查看。如图1-2-1：

图1-2-1
进入短信息页面后，可以查看当前接收到的所有未读短信。如图1-2-2：

图1-2-2
在该页面中，点击“未读信息”与“已读信息”按钮，会分别显示所有的未读信息与已读信息。点击“设为已读”按钮会将当前选中的短信设为已读。
1.3个人资料
通过点击界面右上角的“个人资料”可进入个人资料编辑页面。如图1-3-1：

图1-3-1
在个人资料编辑页面中，可以编辑用户名、显示名、 号、密码。如图1-3-2：

图1-3-2
在修改信息时，如果将密码项留空，则不修改密码。
1.4待处理工作

2、建筑项目功能
2.1项目信息
建筑项目登录系统后，首先会进入“项目信息”页面，同时也是菜单栏中的第项。在该页面可以查看该项目的详细信息。如图2-1-1：

图2-1-1
2.2管理人员资料
点击菜单栏中的“管理人员信息”可以进入人员信息管理页面。如图2-2-1：

图2-2-1
在该页面中点击“添加”按钮，可以进入人员添加页面。如图2-2-2：

图2-2-2
在管理人员信息时，只有该项目自己添加的人员可以被该项目删除。
2.3重大安全隐患
点击菜单栏中的“重大安全隐患”可以进入重大安全隐患页面。如图2-3-1

图2-3-1
页面显示所有当前项目登记的所有重大安全隐患。点击页面中的“重大危险源管理”按钮，可进入管理页面。如图2-3-2：

图2-3-2
在左上角的下拉列表中可选择类别。页面会根据所选类别显示当前类别下，该项目的所有登记的重大安全隐患。同时可以登记新的所选类别的重大安全隐患。点击“编辑”按钮，则可以进入编辑状态。如图2-3-3：

图2-3-3
2.4特种作业证
点击菜单栏中的“特种作业证”，可以进入特种作业证管理页面。如图2-4-1：

图2-4-1
在页面中可以查看和管理已有的特种作业证。点击“添加”按钮可以进入特种作业证添加页面。如图2-4-2：

图2-4-2
在添加特种作业证时，特种作业证号需与系统中已由人员相关联。如果系统中没有所需关联的人员信息，则不能添加特种作业证。
2.5检查记录
点击菜单栏中的“检查记录”，可以进入检查记录页面。如图2-5-1：

图2-5-1
在检查记录页面中，可以查看所有该项目的检查记录。
2.6处罚通知书
点击菜单栏中的的“处罚通知书”，可以进入处罚通知书页面。如图2-6-1：

图2-6-1
在处罚通知书页面中，可以查看该项目的所有处罚通知书。点击“详细”按钮，可查看通知书的详细内容。如图2-6-2：

图2-6-2
针对整改通知书，可以通过点击“整改报告书”按钮填写整改报告书。如图2-6-3：

图2-6-3
针对停工通知书，可以通过点击“复工申请书”填写复工申请书。如图2-6-4：

图2-6-4
2.7竣工评价
点击菜单栏中的“竣工评价”，可以进入竣工评价页面。如图2-7-1：

图2-7-1
竣工评价提交后，需通过安监站审核才会生效。
2.8附件上传
点击菜单栏中的“附件上传”，可以进入附件上传页面。项目可通过这个页面向监理单位上传附件，并可以查看管理自己上传的附件。如图2-8-1：

图2-8-1
点击页面中的“添加”按钮，可以进入上传页面上传新的附件。如图2-8-2：

图2-8-2
3、监理企业功能
3.1监理资料
登录监理企业账号后，首页即为监理资料页面。通过菜单栏的“监理资料”也可以进入。如图3-1-1：

图3-1-1
3.2在建项目
点击菜单栏中的“在建项目”，可查看该监理企业管理的在建项目。如图3-2-1：

图3-2-1
点击“详细资料”按钮，可以进入项目菜单。项目菜单中包括：
（1）基础资料：查看和编辑项目资料。如图3-2-2：

图3-2-2
（2）管理人员资料：添加、编辑和删除项目的人员资料。如图3-2-3、图3-2-4：

图3-2-3

图3-2-4
（3）危险性较大分部分项工程：查看与管理重大安全隐患。如图3-2-5、图3-2-6

图3-2-5

图3-2-6
3.3竣工项目
点击菜单栏中的“竣工项目”，可查看该监理企业管理的竣工项目。如图3-3-1：

图3-3-1
3.4项目信息库
点击菜单栏中的“项目信息库”，可查看该监理企业管理的所有项目。如图3-4-1：

图3-4-1
3.5监理上报资料
点击菜单栏中的“监理上报资料”，可以对上报资料进行管理。如图3-5-1：

图3-5-1
点击“添加“按钮可以上传新的资料。如图3-5-2：

图3-5-2
3.6检查记录
点击菜单栏中的“检查记录”，可查看该监理企业所管理的所有项目的检查记录。如图3-6-1：

图3-6-1
3.7处罚记录
点击菜单栏中的“处罚记录”，可以看该监理企业所管理的所有项目的处罚记录。点击“详细资料”按钮可以查看更详细的信息。如图3-7-1、图3-7-2：

图3-7-1

图3-7-2
4、安监站功能
4.1监督管理
登录进系统后，会直接进入监督管理功能。同时点击右上角“监督管理”按钮，也可以进入监督管理功能。如图4-1-1：

图4-1-1
（1）首页：登录系统后，直接显示该页面。同时点击菜单栏中的“首页”，也可进入该页面。如图4-1-2：

图4-1-2
（2）管辖项目：点击菜单栏中的“管辖项目”，可查看当前账号所负责的所有项目。如图4-1-3：

图4-1-3
点击“报监登记”按钮，可登记新的项目。如图4-1-4：

图4-1-4
页面中的“取消领取”按钮为安监员所用。点击“取消领取“按钮，将取消对该项目的管理。
点击“详细资料”按钮，可进入项目操作功能。该功能用于对项目的各项管理操作。详细操作方法参考4.2。
（3）在建项目：点击菜单栏中的“在建项目“，可以查看所有在建的项目。如图4-1-5：

图4-1-5
页面中的“领取项目”按钮为安监员所用。点击“领取项目”按钮后，及可管理该项目。
（4）项目信息库：点击菜单栏中的“项目信息库”，可以查看所有的项目信息。如图4-1-6：

图4-1-6
（5）竣工评价：点击菜单栏中的“竣工评价”，可进入
