桥梁裂缝封闭施工方案.docx

桥梁裂缝封闭施工方案
(可以直接使用，可编辑 优秀版资料，欢迎下载）

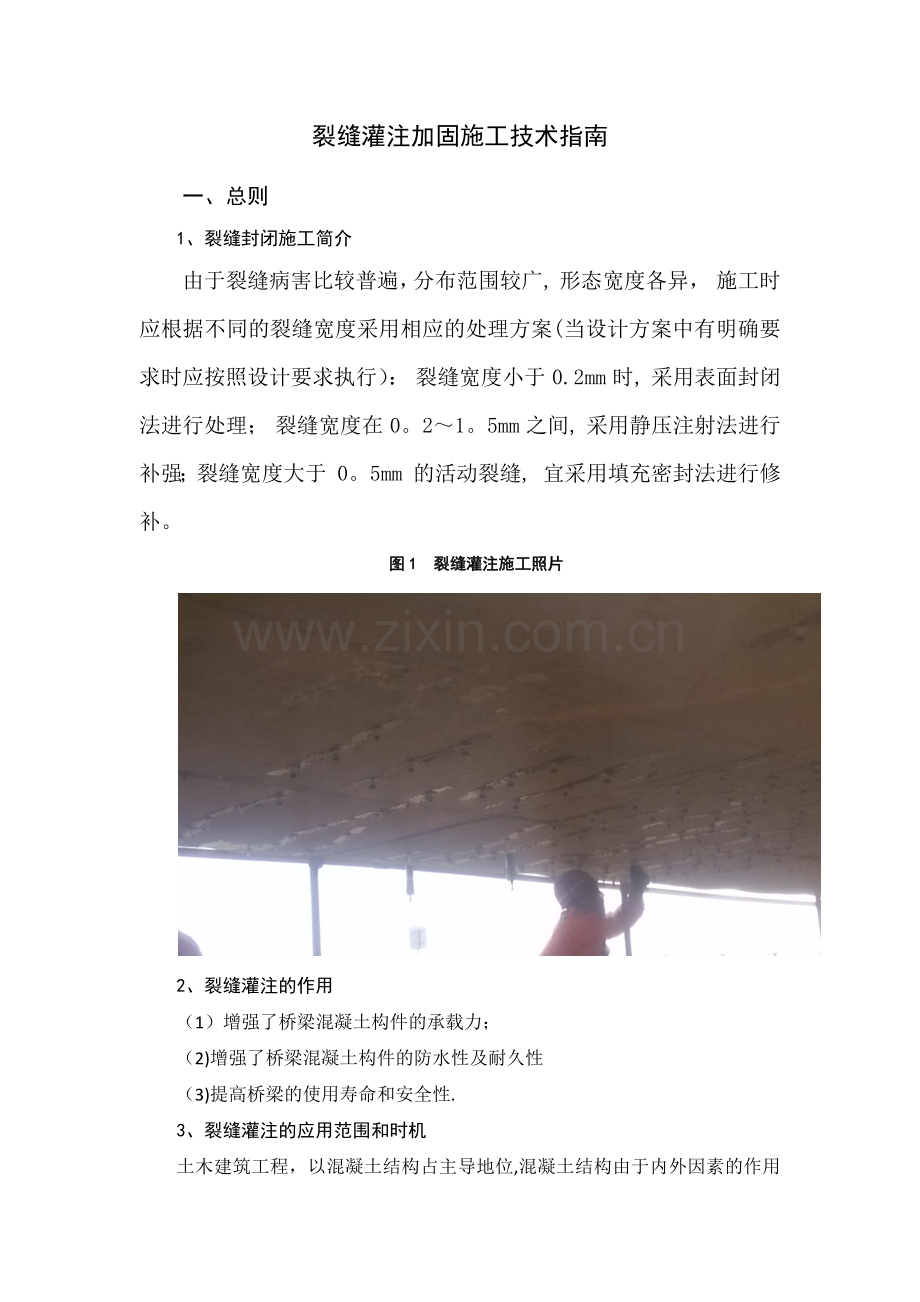

裂缝灌注加固施工技术指南
一、总则
1、裂缝封闭施工简介
由于裂缝病害比较普遍，分布范围较广, 形态宽度各异， 施工时应根据不同的裂缝宽度采用相应的处理方案(当设计方案中有明确要求时应按照设计要求执行）： 裂缝宽度小于 0.2mm 时, 采用表面封闭法进行处理； 裂缝宽度在 0。2～1。5mm 之间, 采用静压注射法进行补强；裂缝宽度大于 0。5mm 的活动裂缝, 宜采用填充密封法进行修补。
图1 裂缝灌注施工照片

2、裂缝灌注的作用
（1）增强了桥梁混凝土构件的承载力；
（2)增强了桥梁混凝土构件的防水性及耐久性
（3)提高桥梁的使用寿命和安全性.
3、裂缝灌注的应用范围和时机
土木建筑工程，以混凝土结构占主导地位,混凝土结构由于内外因素的作用不可避免地存在裂缝，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。裂缝灌注主要应用于裂缝宽度在 0。2~1。5mm 之间的裂缝.
二、应用情况
近年来，随着社会经济的迅速发展，桥梁养护越来越受到重视，裂缝灌注已作为桥梁维修最基本的施工工艺。
三、材料要求
1、混凝土桥梁裂缝注射或压力灌浆修补胶的安全性能指标必须符合表1的规定.
2、裂缝修补胶（注射剂）除满足以上安全性能指标相关规定外，尚需满足以下要求.
（1）裂缝修补胶浆液黏度小，渗透性、可灌性好。
（2)裂缝修补胶液固化后收缩性小，固化时间可调节，灌浆工艺简单，固化后不应遗留有害化学物质.
表1 裂缝修补用胶主要性能指标
项目
性能指标
胶体性能
抗拉强度（MPa）
≥20
抗拉弹性模量（MPa)
≥1500
抗压强度(MPa）
≥40
抗弯强度（MPa）
≥30，且不得发生脆性破坏
钢—钢拉伸抗剪强度标准值（MPa）
≥10
不发挥性物含量(％)
≥99
可灌性
在产品说明书规定的压力下，能注入宽度为0。1mm
四、施工准备
1、二次病害调查
施工前应对全部图纸进行详细阅读,在裂缝封闭前会对桥梁的裂缝病害重新统计一遍。
2、脚手架的搭设
在裂缝施工前，应搭设脚手架施工平台，脚手架的搭设应符合安全规程及设计要求。
五、施工工艺流程及质量控制措施
1、表面封闭法
表面封闭法主要采用表面封闭材料(如环氧胶泥、 聚合物砂浆等） 对结构表面裂缝进行封闭修补的方法。本方法适用于裂缝宽度小于 0.2mm 的裂缝.
表面涂抹环氧胶泥时，先将裂缝附近 80~100mm 宽度范围内的灰尘、 浮渣用压缩空气吹净，或用钢丝刷、砂纸、毛刷清扫干净并清洗，油污可用二甲苯或丙酮擦洗一遍.如表面潮湿，应用喷灯烘烤干燥、预热，以保证环氧胶泥与混凝土黏结良好；如基层表面难以干燥时，应用环氧煤焦油胶泥(涂料）涂抹，并涂刮在裂缝表面。
2、静压注射法
该方法适用于 0.2mm≤ω ≤1.5mm 的裂缝.
以一定的压力（应按产品使用说明书的规定，一般为 0。2～0.4MPa）,将低黏度、高强度的裂缝修补胶注入裂缝腔内。注射前,应对裂缝周边进行密封，一般情况下可按以下步骤进行：
（1）清缝处理
1）对所有拟处理的裂缝沿缝凿成深 2～4mm、 宽 4～6mm“ V” 形槽；
2） 剔除缝口表面的松散杂物， 用气压为 0。2MPa 以上的压缩空气清除槽内浮尘；
3) 沿缝长范围内用丙酮进行清洗，擦清表面.
(2)粘结注射器底座
清缝处理后， 骑缝用环氧胶泥封缝并埋设、 粘贴注射器底座。 间距以 20～30cm 为宜， 原则上缝宽可稀,缝窄宜密，但每条裂缝至少须有一个进浆口和排气孔。
（3）密封
用修补胶密封底座的周围，并沿裂缝按 5cm 宽进行密封;
（4）密封检查
待封缝材料固化后，沿缝涂刷一层肥皂水,并从灌浆嘴中通入气压为 0。2MPa 的压缩空气，检查缝的密封效果.对漏气部位进行补封处理。
（5)注胶
安装注射器，注入专用裂缝修补胶液，待相邻注射嘴冒浆时，停止注射并用木塞塞紧， 然后进行下一个注射嘴注胶，直至最后一个。
若裂缝长度较长,一次性所需注射胶液较多，也可采用空压机和贮胶罐进行灌缝。压力以0.2~0。4MPa 为宜，施工时应防止骤然加压对管道造成破坏。
（6）封口处理
注射胶液初凝后，除去木塞,采用环氧胶泥封堵注射嘴。
3、填充密封法
此方法适用于处理宽度大于0。5mm 的活动性裂缝。
在构件表面沿裂缝走向骑缝凿出槽深和槽宽分别不小于 20mm 和 15mm 的“ U” 型沟槽，槽的两边混凝土必须修理平整，并用丙酮擦拭一遍。然后用改性环氧树脂充填，并粘贴不小于3倍缝宽的E玻璃纤维布(或按设计要求）封闭其表面。填充改性环氧树脂前应保证槽口干燥， 否则应采取其他有效措施， 使槽内干燥后再进行填补.
4、施工质量控制措施
（1)各部门质量责任
对工程施工质量负责，认真执行ISO9001质量管理体系的要求,做好项目的质量管理工作，并负责工程施工全过程的质量控制、检查、监督工作。
(2） 人员保证
安排得力的技术骨干，充实各关键技术岗位，担任各部门负责人。
(3） 技术保证
施工前认真会审图纸,吃透设计意图，并组织人员对施工现场进行深入的踏勘和调查，制定切实可行的施工方案。努力推广和采用新技术、新工艺、新材料。
（4） 原材料保证
施工所需原材料必须具有材料合格证和检验证，并经试验室抽样，检验合格后方可使用,不合格的原材料不准进场入库。
（5） 设备保证
按工程性质调配所需的适用机械设备，坚持维修、保养制度,确保机械设备的完好，满足工程施工要求.
3、施工注意事项
（1)施工时，须特别注意环境保护，避免因施工对环境造成污染.
(2）施工中产生的废弃物应及时清理，避免产生污染。尤其避免污染相邻车道路面。
（3）施工现场要严禁烟火，任何人不得吸烟.
(4）裂缝封闭时时，应为施工人员提供必要的防护措施，主要是防止环氧胶泥进入眼睛,如不慎入眼,应即刻用清水冲洗。
六、检查验收
对完工桥梁进行相应的检测以评价裂缝灌注后施工后桥梁的使用性能,一般施工时要目测外观质量，当注入裂缝的修补胶达到7d固化周期时，应取芯对注浆效果进行检验.
1、外观检查
表面封缝材料固化后应均匀、平整，不出现裂缝、无脱落。
2、劈裂抗拉强度
（1）沿裂缝方向施加的劈力，其破坏应发生在混凝土部分(内聚破坏）。
（2）破坏虽有部分发生在界面上，但其破坏面积不大于破坏总面积的15％.

中铁建设集团·恒大金碧华府项目部 样板房封闭及临时电梯机房施工方案
目 录
一、 编制参考资料 1
二、工程概况 1
三、 施工准备 1
3。1 技术准备 1
3.2 作业面准备 1
四、 楼层防水层施工 2
4.1 防水层施工楼层位置及户型 2
4。2 防水施工的目的: 3
4.3 楼层内防水施工方法： 3
五、 6层、7层封闭、排水施工方法 4
5.1楼梯封闭 4
5.2 预留洞口、楼梯口封闭 5
5.3 外架封蔽 6
5。4 排水措施 8
六、 临时电梯机房施工方案 9
6.1 临时电梯机房设置位置 9
6。2 临时电梯机房封闭施工 10
6.3 电梯机房顶板施工 12
七、施工注意事项 12

7

中铁建设集团·恒大金碧华府项目部 样板房封闭及临时电梯机房施工方案•正文
样板房封闭及临时电梯机房施工方案
一、 编制参考资料
1． 甲方所下发的电梯机房施工图纸。
2． 业主下发样板房销售计划及相关配套要求。
3． 本工程施工图纸。
二、工程概况
业主拟定于恒大金碧华府工程2014年5月1日为开盘时间,样板房设在1＃楼1单元3层，建筑面积约380㎡。3#楼2单元4层，建筑面积约370㎡。为了营造一个良好的销售环境，业主要求1＃楼样房上第4层做样板房防水施工,6层做楼层内预留洞口封闭、管井、楼梯口、电梯口止水措施、外架外墙施工用水不流入样板层止水措施。3#楼样房上第5层做样板房防水施工,7层做楼层内预留洞口封闭、管井、楼梯口、电梯口止水措施、外架外墙施工用水不流入样板层止水措施。保证在样板房开放时1#、3#楼楼层内无水流入样板层内,外墙上无水流入样板墙面上,样板房天棚无渗漏湿渍情况。施工难点是楼层内、外架上的排水管道布置。要求在1#楼1—8~1—9×1-D～1-E轴DT1—2梯5层做临时电梯机房，6层做混凝土封闭层防止电梯井道漏水。3＃楼3-27～3—28×1/3-C~3-D轴DT3—4梯6层做临时电梯机房、7层做混凝土封闭层防止电梯井道漏水。1＃、3＃楼临时电梯机房采用预埋16工字钢做龙骨，面铺5mm厚钢板做楼板,楼板上做电梯基座。混凝土封闭层做200厚钢筋混凝土结构。
三、 施工准备
3。1 技术准备
1． 对业主下发的电梯机房预留孔图进行研究，看是否与现场实际情况一致。
2． 对样板房需封闭楼层提前做好现场实际情况考察，简单实用，优化合理封闭方案。
3． 做好与业主、监理的沟通，达到业主的要求。
4． 提前跟甲方、设计做好变更确认工作.
3.2 作业面准备
1． 预埋工字钢层机房在土建施工时必须预留好洞口。
2． 防水施工的楼层必须清洗清理干净.
3． 混凝土结构必须在砼强度达到一定要求后方可安装电梯。
4． 各项准备清理工作准备完成。
5． 楼层内临时设施全部移除不阻碍现场施工.
四、 楼层防水层施工
4.1 防水层施工楼层位置及户型

4.2 防水施工的目的：
1＃、3#楼样板房楼层防水施工的主要目的是防止样板房天花板楼面有开裂情况存在渗漏而影响样板房装修及开放.
4。3 楼层内防水施工方法：
（1） 、水电井、电梯井、楼梯口、烟道口周边将楼面清理干净后做C20素混凝土反坎，反坎高200mm.
（2） 、放线预留洞口、水管预留洞、卫生间预留洞口、泵管预留洞口采用清理凿毛洞口周边后,采用C30膨胀砼吊洞全部封闭。对于卫生间洞口将管道安装完后进行封堵。
（3） 、对于楼面有明显开裂、渗漏的部位采取在上面注浆或化学堵漏方法先进行封堵。
（4） 、在上述工程完成后，清理清洗干净楼面，在楼面上满涂刷2厚水泥基渗透结晶防水涂料.遇墙、砼结构上返250mm,遇下沉部位整个部位都满刷。涂刷中特别注意预留洞口、电梯门口、楼梯门口、等上述先期处理部位周边多刷两遍,保证整个楼层防水层无缝隙连接成一个整体。
（5） 、防水层施工完成后在防水层上做15mm厚M10水泥砂浆保护层,砂浆层表面砂平收光。立面部位不做砂浆保护层.
五、 6层、7层封闭、排水施工方法
5.1楼梯封闭
（1） 、1#楼样板房单元1~4层楼梯踏步隔墙按设计图纸采用砌体封闭，3到4层间楼梯踏步采用70×70×2000方木加18厚木板沿踏步封闭，木板是刮腻子和做广告画，保证其它人从楼梯上进入样板房内。3#楼1—5层楼梯隔墙按设计图纸砌砖的砌砖，做楼梯扶手的做扶手.4到5层间楼梯踏步采用70×70×2000方木加18厚木板沿踏步封闭，木板是刮腻子和做广告画，保证其它人不从楼梯上进入样板房内.

（2） 楼梯防水堵截在1#楼4~6层，3#楼5～7层每层进楼梯门口浇捣200高C20素砼反坎、楼梯中间变形缝两侧在踏步上用M10水泥砂浆抹50宽100高水泥砂浆挡水坎，直到样板房层。后期装修施工阶段凿除。同时在1#楼6层、3＃楼7层楼梯缝隙间安装遮水彩瓦,将施工中从楼梯间的水通过隔槽排到封蔽层楼面上，通过楼面排水管道排到室外。

5。2 预留洞口、楼梯口封闭
（1）、1＃楼4~6层、3#楼5～7层水井洞、放线洞、水管洞、排风井洞等平面洞口采用洞口上铺18mm厚模板，模板压洞口周边不小于150宽,周边清理清洗干净后用M10水泥砂浆封边，砂浆边做45°排水斜坡.大点的洞口里面要做木龙骨并在板面上标识“洞口危险，禁止踩踏"。
（2）、1#楼4～6层、3#楼5～7层梯楼门口、电梯门口、水电井门口周边象卫生间周边样现浇砼浇捣200高C20混凝土反坎。反坎下清理、清洗干净。

5.3 外架封蔽
为配合样板房、园林展示区的开放，营造销售环境,确保样板房、园林展示区与施工现场的安全、协调美观，现在1＃楼5层、3＃楼6层设置悬挑钢管脚手架,悬挑外架底部工字钢全部封闭，工字钢上面封蔽采用工字钢上铺木板，木板全封至墙边,保证上面杂物不落，上面杂物定期清理干净,施工污水采取导流的措施。下部为美观效果，采用铁皮（即1mm彩钢板)封闭，并做一个200x200的彩钢瓦排水沟，从上到下封闭具体做法为：
² 模板
² 悬挑工字钢
² 固定彩钢板的方钢骨架，
² 1mm的彩钢板，
² 压板和铆钉（固定）；
² 侧面铁皮封闭；
模板 板式

工字钢封闭效果图如下:

5.4 排水措施
（1） 、楼层内施工用水排水采取由楼层内导流到外墙上面，再由外墙上悬挑工字钢封闭层的排水沟导流到排水管里排到地面。
（2） 、外墙上雨水、施工用水通过工字钢封闭层200×200排水沟导流到落水管里面排到地面。
（3） 排水沟做法如下图：

(4) 、排水沟内排水管布置图：

六、 临时电梯机房施工方案
6.1 临时电梯机房设置位置
根据甲方所发样板房施工图纸及参照百悦尚城临时电梯施工方法，1＃楼临时机房设置在5层、6层.5层采用工字钢面铺5厚钢板临时封闭做机房,6层现浇200厚混凝土板进行封闭做井道防水及吊装电梯曳引机，同时在混凝土结构板上做M10砂浆按2％找坡到电梯口将施工用水导流到楼层内。在7层电梯井道内设置双层模板防护，面铺防水油布及砂浆封边。3#楼临时机房设置在6层、7层。6层采用工字钢面铺5厚钢板临时封闭做机房，7层现浇200厚混凝土板进行封闭做井道防水及吊装电梯曳引机。同时在混凝土结构板上做M10砂浆按2%找坡到电梯口将施工用水导流到楼层内。在8层电梯井道内设置双层模板防护，面铺防水油布及砂浆封边.1#楼1、2、4、5层、3＃楼1、2、3、5层电梯洞口采用砌200宽B07加气砼块进行封堵。后期电梯安装时打掉，保证电梯运行过程中行人不进入电梯井道内。
6.2 临时电梯机房封闭施工
根据甲方所发参照百悦尚城临时电梯采用16工字钢加5厚钢板做机房封闭的施工方法及奥的斯电梯安装公司所提供的电梯机房预留洞口图纸，项目优化为16工字钢不采用角钢承托在井道墙壁上直接预埋在楼面剪力墙上，既安全又可靠。16工字钢尽量错开电梯预留洞口，不影响电梯构件正常运行。钢板平铺在工字钢上，周边无支承处采用75＊75角钢加10膨胀螺栓固定在井道壁上,施工大样图如下：

1#、3＃楼工字钢穿墙洞口及侧墙洞口采用在井道壁上预留孔洞方法，标高为建筑完成面标高。机房层平面洞口待安装时适时切割钢板，目前不预留。各洞口预留高度如下图：
3＃电梯也参照此标高预留。

井道周边无工字钢的地方钢板支托方法采用在井道壁上打膨胀螺栓固定75*75角钢，在角钢是固定钢板的方法施工，做法如下图：

6。3 电梯机房顶板施工
1＃楼电梯机房顶板设在6层，3＃楼电梯机房顶板设在7层.为了保证上面施工用水不流入井道内,上面施工杂物掉到井道内不损坏电梯机房，电梯机房顶板做现浇混凝土结构,结构板厚200，内配钢筋C12＠150双层双向，板面标高平楼层板面。电梯吊钩预埋在电梯机房结构楼层内，因此电梯机房为临时电梯机房，避免后绪打凿太多，吊钩梁采取在结构层内做混凝土十字暗梁方式,暗梁AL1：200×200；ø8@200（2）;2C20;2C20,砼强度等级同楼层强度等级C30。具体做法如下图：

七、施工注意事项
1、脚手架工人必须持证上岗，搭设必须由经过安全技术教育的架子工承担。
2、现场施工人员必须按规定佩带工作证，戴好安全帽。工作期间不得饮酒、吸烟,要严格遵守工地的各项规章制度。
3、在脚手架搭设和拆除过程中，下面必须设警戒线，在警戒线以内,严禁人员施工、行走.
4、搭拆脚手架时,工人必须戴好安全帽,佩带好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
5、脚手板要铺满、铺平，不得有探头板。作业层的挡板、防护栏杆及安全网不得缺失。严禁在脚手架上堆放材料、垃圾。
6、搭设用的钢管、脚手板按规定码放整齐规矩，且下面均垫好方木；
7、各种卡子的螺母和螺杆使用前均上好机油，且旋转灵活;
8、安装骨架时，钢管、卡子、脚手板要轻拿轻放，严禁随便乱扔；
9、严禁用钢管撬其它东西或在其上面放其它承重的东西；
10、此工字钢封闭挡板仅为体现外观美观，局部排水、遮挡上部杂物，不作为承重挡板，施工过程中的挡板上的杂物应及时清理，严禁堆载.
11、上铺木板要整齐牢固，铺设时不得移动和改动外架立杆、水平杆、横杆及悬挑工字钢。
12、排水沟与建筑物连接部位(墙角、转角等地方）要用水泥砂浆封堵，避免出现渗漏现象，与彩钢板连接部位用玻璃胶封口。
13、型钢下层方钢骨架焊接牢固，接头平顺,彩钢板与方钢骨架间连接采用角钢加铆钉固定，彩钢板铺设平整.
14、排水沟排水坡度＞2%，沟底平整，落水口开孔与接驳管口大小一致，排水管采用直径为100的PVC管，接口处用玻璃胶封口。
15、电梯井道内动火作业必须进行动炎作业审批,在保证安全的情况下方可进行施工。
16、切割作业必须正确使用好乙炔及氧气，严禁不按要求使用。
17、进入施工现场必须带好安全帽,系好安全帽带，高空作业应系安全带,夜间作业应有足够的照明;
18、严禁交叉作业，如确需要上下同时作业,要做好安全防护才能施工；
19、上脚手架前要检查脚手架的安全性,如发现有安全隐患，必须通知施工员，待处理后方能上架施工；
20、上述所有为样板房开放所施工的临时性防护，后期都要拆除、凿掉，施工时应当注意做好防护工作.

34

楼板裂缝灌浆处理施工方案

一、工程概况：
××小区工程1#-4#楼框架结构，楼板为现浇混凝土结构板，由于诸多原因造成楼板出现一条贯穿裂缝及一条表面裂缝，裂缝小于1mm采用直接封闭的方法处理，为了保证结构的使用性不出现渗漏水现象，顺利交付业主使用，我项目部积极进行整改，特编制此裂缝灌浆施工方案。e
二、自动压力灌浆技术处理方案：
自动压力灌浆技术是混凝土裂缝灌浆领域包括材料、机具、施工的一项综合补强技术.该技术研制了可对混凝土微细裂缝进行自动压力灌浆的新型机具和适应各种形态裂缝修复的灌浆树脂、配套材料，提供了混凝土缺损维修的聚合物浆液，并对裂缝成因和微细裂缝注入理论进行了分析，通过深固加固技术大量工程实践，总结制定了一套自动压力灌浆操作细则和质量保证体系，为建筑物的维修补强改造提供了有价值的技术途径和实施手段!
三、灌浆施工工艺流程总体如下：
表面清洁处理-封缝—埋设灌浆嘴-准备灌浆泵-试压—配制灌浆材料—灌浆—检验及表面处理.
1、清理裂缝：
（1） 清除裂缝表面的灰尘及杂物。
(2) 剔除缝口表面的松散杂物，用气压为0。2MPa以上的压缩空气清除槽内浮尘.
2、埋设灌浆嘴： 清缝处理后，钻设灌浆嘴，灌浆嘴的间距沿缝长依缝的宽窄以35～40cm为宜，原则上宽缝可稀、窄缝可密，但每一条裂缝至少须各有一个进浆孔和排气孔。
3、封缝:对压浆区域的裂缝，无论缝宽大小，原则上都应同时封闭，以防裂缝相互贯通而跑气跑胶.
4、密封检查（气检):封缝材料固化后，沿缝涂刷一层肥皂水，并从灌浆嘴中通入气压0。2MPa的压缩空气，检查缝的密封效果。对漏气部位进行补封处理。
5、灌浆:
(1）灌浆材料配制：根据现场施工的实际情况，进行化学灌浆的配置，灌浆材料均由双组分组成，在使用前需根据现场条件及使用要求由试验确定适宜的配比.实际施工时，按照配比将甲乙组分混合在一起，用搅拌器搅拌均匀后即可使用。一般情况下，灌浆材料配制后宜在二个小时内用完,故配制材料以一次性用量为宜.
（2)灌浆工艺：启灌之前,先接通管道，打开所有灌浆嘴上阀门,用气压为0。2MPa以上的压缩空气将管道及裂缝吹干净。灌浆顺序自上而下，由一端向另一端依次连续进行。灌浆压力以0.2～0。4MPa为宜,压力逐渐升高，防止骤然加压使裂缝扩大。
6、灌注操作程序:
(1)接通管道；
(2）将配制好的胶浆注入灌浆罐；
（3）打开储气瓶阀门，调节压力；
(4）打开灌浆罐通向灌浆嘴的阀门；
（5)待相邻灌浆嘴冒浆后关闭此嘴的阀门,以下依次进行；
（6)当出浆率小于0。1L/min时，持压5～10min后，即可停止该缝的压浆，关闭压浆嘴阀门.进行灌浆封闭的缝要进行取芯抽样或开孔内窥镜检查,以保证灌浆封闭质量。
7、宽度小于0.10mm的裂缝进行封闭处理方案： 对于宽度小于0.10mm的裂缝,无论其裂缝大小,在进行裂缝的灌浆过程时,一并封闭，不需要做处理。对外表颜色较深的原封缝物均要清除干净，重新采用107胶或801建筑胶水泥浆(混白水泥）刮抹，要求颜色与原混凝土表面颜色相近，外观平整.对于裂缝较多，可布置工作面的现场，可采用气泵—灌浆罐进行灌浆。对于裂缝不多，或工作面较小的情况下，可采用便携式灌浆泵进行灌浆。
8.主要材料：
自动低压灌浆器，灌浆树脂，快干封缝胶,其它材料。
四、施工关键技术措施:
1)根据水溶聚氨酯进浆特性和施工经验,若要达到满意的灌浆效果：裂缝宽度在0.5mm以上，设置灌浆咀的距离应在0.5m左右；裂缝宽度在0。4mm～0.5mm，灌浆孔距0。4m左右；裂缝宽度0。3mm～0。4mm，灌浆孔距0.3m左右；裂缝宽度在0.3mm以下，灌浆孔距0。2m左右。裂缝越窄,越容易堵塞，灌浆咀的孔距就应该越小。还需注意灌浆咀应设在缝隙明显且较宽的部位。在裂缝上安装的灌浆咀，多数是用于观察裂缝是否通畅、灌浆是否顺利。一旦某个灌浆咀不出浆，就要立即进行检查，分析原因、找出对策进行处理。否则就可能造成裂缝内的聚胺脂弹性体不连续，影响防渗效果。固定灌浆嘴的作用是灌浆和便于观察灌浆效果.灌浆嘴应固定在设计好的灌浆孔位置并采用骑缝的方式安装灌浆咀，裂缝尖灭处及断开、分岔部位应加密。当裂缝为干燥表面,灌浆咀采用钻孔法固定，使灌浆咀能承受一定压力.要保证孔眼与裂缝畅通,灌浆嘴不松动。
2)通气试验的目的是为了了解灌浆孔与裂缝是否通畅,检查封缝是否有效，确定可否灌浆.以不大于设定灌浆的压力气体充入裂缝中，详细观察每个灌浆孔的通畅情况：封闭后的裂缝是否漏气，周边混凝土是否有漏气孔。
3)根据裂缝的缝宽估计可灌程度,配制适宜的浆液.浆材配制时应置于容器中，用搅拌器均匀搅拌至色泽均匀。搅拌用容器内及搅拌器具不得有油污及杂质。应根据裂缝宽度、环境温度决定浆材的每次拌合量，并严格控制浆液不得长时间暴露在空气中.
4)按由下而上的顺序进行灌浆。灌浆过程中，应保持工作压力在0。1 ～0.3mPa，当灌到最后一个灌浆嘴时,应适当加大压力迸浆.迸浆期间应观察是否还在进浆,灌浆结束标准以不吸浆为原则，如果吸浆率小于0.01升/分钟,应维持至少10分钟，可做为结束标准，停止灌浆。要求进浆均匀，计量准确，计录详细无误。
××项目部
2016年10月5日

扬州中科照明有限公司新厂区1号厂房工程
F、H、G区二层楼面现浇板裂缝修复工程
施
工
方
案

扬州中科照明有限公司新厂区1号厂房工程
江苏扬建集团项目部

一、 概述
扬州中科照明有限公司新厂区1号厂房工程5月24日浇筑的F、H区，6月11日浇筑的G区二层楼面在浇筑过程中十分顺利，无异常现象。浇筑完成后第二天局部出现不规则裂缝,宽度1mm，长度2m左右，不规则分布。在模板拆除后,对裂缝进行观察,未发生明显扩展，局部板裂缝有贯穿现象。针对以上情况,我公司认真对待，及时对问题进行总结分析.28天砼标养强度分别为40。2、42.3、42.9、43.0、44.0、41。7MPa。同条件试块强度分别为39。4、40.7、41。3MPa。在砼达到龄期后由扬州苏油工程检测公司分别对该部位的砼进行了回弹和鉆芯检测（详见检测报告K00720431100003\4、K00720421100120\19），砼强度也均达到了设计强度要求。经过现场回弹及钻芯取样,该部位砼强度满足C35强度要求。为满足使用要求,我公司建议对该部位进行修补,具体方案如下：
因该砼强度均满足设计要求，建议修补处理采用注浆的办法进行封闭裂缝，对于少量裂缝较集中的部位采用碳纤维加强处理。
一 施工方案
一)裂缝灌浆
1、主要材料：
灌浆树脂、封缝胶（必须有产品出厂合格证及检验报告)。
2、施工步骤:
搭设施工脚手架—-观测裂缝——基层处理——确定注入口——配封缝胶——封闭裂缝-—安设底座——配灌浆树脂——安设灌浆器—-灌浆-—拆除灌浆器——清洗灌浆器—-基层复原。
3、施工机具
① 气泵（清理裂缝）；② 600ml量杯（配树脂胶)；③ 4cm宽开刀、小刮板（配封缝胶）;④ 手套、防护镜;⑤ 酒精、棉丝(清洗灌浆器）;⑥ 手提打磨机(打磨封缝胶清理基层）。
4、注意事项：
① 施工前必须将浮浆剔除干净，露出结构面；
② 施工时一定要保证裂缝干燥，切忌用水冲刷裂缝；
③ 注入口尽量设置在裂缝较宽，开口较通畅的位置;
④ 封口胶要现配现用，每次配量不宜过多；
⑤ 仰面注胶施工时必须佩戴防护镜；
⑥ 灌浆结束后用酒精浸泡并清洗灌浆器，以便下次使用,切不可用其他稀料清洗。
碳纤维技术充分应用了碳纤维增强复合材料所特有的高比强度、高比模量、耐腐蚀、抗疲劳及施工简便等许多优点，为混凝土加固技术注入了新的活力。碳纤维布加固修补结构技术是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面，以达到对结构加固补强的目的。 碳纤维布加固的优点与传统的粘钢法等其他加固工艺相比，采用碳纤维布加固旧桥具有以下几个方面的优点：①不增加结构恒载及断面尺寸。②可适应不同结构的外表尺寸，成型方便.③对原结构不会产生新的损伤。④碳纤维布具有优良的耐化学腐蚀性。 碳纤维布加固的材料要求在加固的应用过程中,碳纤维布的抗拉强度一般不宜小于3000mpa，弹性模量不小于2.1x105 mpa。根据碳纤维布的品质不同，其厚度一般在0.11～0.43mm之间，幅宽在20～100cm，卷材长度为50～100m。对于加固工程而言，单层碳纤维布单位面积碳纤维质量不低于150g/m2，一般不超过450 g/m2，最高可提高到600 g/m2。粘结材料是保证碳纤维布与混凝土共同工作的关键，粘结材料需要有足够的刚度和强度，同时也要有足够的韧性。
碳纤维布加固技术是依赖于碳纤维布与混凝土表面的粘贴效率，所以一般要求基面的混凝土强度等级不低于C15，同时要求被加固构件应具有良好的保护层，即基面平整且具有一定强度。对于构件有剥落、起皮、腐蚀、裂缝及严重碳化等表面缺损，必须先进行修复,并应将粘贴基面打磨平整、整理干净，而且不应有尖锐楞角和浮灰 .
二）碳纤维加强
本工程中出现的裂缝处于楼板中部或负弯矩钢筋端部位置，裂缝由外向内发展，从结构安全角度考虑，对未贯通的裂缝,在灌浆结束后须在楼板上部粘贴碳纤维布进行加固，在裂缝分布范围1600mm宽度沿受力方向贴碳纤维布一层，沿裂缝方向碳纤维布边缘贴200mm宽碳纤维压条一道；对已贯通的裂缝，在下部裂缝分布范围1600mm宽度沿受力方向贴碳纤维布一层,在上部裂缝分布范围1000mm宽度沿受力方向贴碳纤维布一层，沿裂缝方向碳纤维布边缘贴200mm宽碳纤维压条一道在灌浆结束后须在楼板上部及下部粘贴碳纤维布进行加固。
㈠、施工准备
  材料及主要机具：
   1、配套树脂类粘结材料:进场时必须有合格证明书及试验报告。
   2、碳纤维片材:200克碳纤维布，需出具出厂合格证及试验报告。
   3、主要机具：角磨机、吹风机等.
作业条件：
   1、粘贴碳纤维片材所在部位影响施工的附属设施拆除。
2、施工用脚手架搭设完毕，并经检查验收合格,无安全隐患。
   3、粘贴碳纤维片材用的配套粘结材料准备完毕，并经检查合格。
   4、施工工具经过调试，试运转合格.
   5、工长根据施工方案对操作班组已进行全面施工技术交底。
㈡、操作工艺
   1、工艺流程：
    构件基底处理 → 修补找平 → 涂刷底胶 → 粘贴碳纤维片材 → 防腐处理
   2、构件基底处理：将混凝土表面用角磨机、砂轮(砂纸)等工具，去除混凝土表面的浮浆、油污等杂质,构件基面的混凝土要打磨平整。用脱脂棉沾丙酮擦拭表面,用吹风机将混凝土表面清理干净并保持干燥。
3、修补找平：
混凝土表面凹陷部位应用刮刀嵌刮整平胶料填平，模板接头等出现高度差的部位应用整平胶料填补,尽量减少高差。
   4、粘结剂搅拌:
    根据配合比确定各种材料用量，严格按照配合比进行配制，并应在现场进行临时配置，每次配胶量以一次用完为宜.
    粘结剂开始搅拌时，由施工单位主管技术部门、工长组织有关人员，对材料进行检查。
    5、涂刷底胶：粘结剂配制好后，用滚筒刷或毛刷将胶均匀涂抹于混凝土构件表面,等胶固化后,再进行下一道工序.
    6、粘贴碳纤维布:按设计要求的尺寸裁剪碳纤维布。配制、搅拌粘贴胶料，然后用滚筒刷均匀涂抹于所粘贴部位，在搭接、拐角部位适当多涂抹一些.用专用的滚筒顺纤维方向多次滚压，挤压气泡,使浸渍树脂充分浸透碳纤维布，在碳纤维的外表面均匀涂抹一层粘结胶料。
     7、固化：粘贴剂在常温下固化，3天后即可受力使用。
㈢、质量标准
1、保证项目：
粘贴碳纤维布所用的碳纤维片材、配套树脂类粘结材料必须具有产品合格证、质检部门的产品性能检测报告。
粘结剂的的配合比、原材料计量、搅拌,必须符合施工规范规定。
2、一般项目：
碳纤维布沿纤维受力方向的搭接长度不应小于100mm，当碳纤维布沿其纤维方向需绕构件转角粘贴时,构件转角处外表面的曲率半径不应小于20mm。
 3、允许偏差项目:
碳纤维片材的实际粘贴面积不应少于设计面积,位置偏差不应大于10mm，总有效粘结面积不应低于95%。
四、安全措施
1、碳纤维片材为导电材料，施工碳纤维片材时应远离电器设备和电源，或采取可靠的防护措施。
2、碳纤维配套树脂须密封储存，远离火源，避免阳光直接照射，施工人员进入施工现场禁止抽烟。
3、施工现场要保证通风良好。
4、施工人员进入现场正确佩戴安全帽，高处作业须佩戴安全带，安全带必须高挂低用。
五、成品保护
胶粘材料固化后不准在粘贴构件上进行高温作业。
六、应注意的质量问题
基面打磨：混凝土基面必须经过打磨，并清理干净，表面凹陷部位应用刮刀嵌刮整平胶料填平，模板接头等出现高度差部位应用整平胶料填补，尽量减少高差。
七、质量记录
本工艺标准应具备以下质量记录：
1、主要材料须具有产品合格证及试验报告。
2、粘贴碳纤维布分项工程质量检验评定.
3、粘贴碳纤维布施工日志。

扬州中科照明有限公司新厂房1号厂房工程
江苏扬建集团项目部
2011 年8月3日

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待,和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了，希望（，请保留此标记。)你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母,你们生我养我,纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响.他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师,没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”,因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友.其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦,对了，我的名字叫“**＊”,希望大家能记住我,因为被别人记住是一件幸福的事!！
）查看更多与本文《高中生开学自我介绍》相关的文章。
