一、 送电操作程序：
1. 确认接地刀处于分闸状态，通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；拉动断路器手车上的左右把手向内推入开关柜。用摇把顺时针摇转断路器手车到试验位置或工作位置（此时可听到轻微的“咔嚓”声），
2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；
3. 检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
4. 试验操作；通上控制电源，储能电机将自动储能,操作（断路器手车处在开关柜试验位置）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。
5. 正常工作操作；将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。通上控制电源，储能电机将自动储能,操作断路器合闸。
6. 检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。
二、 停电操作程序：
1. 控制操作（处在开关柜工作位置的）断路器分闸。
2. 检查开关柜的带电显示器A/B/C三相指示灯熄灭。此时开关柜已处于高压出线侧断电，但高压母线侧仍然处于带电状态（热备用状态）。

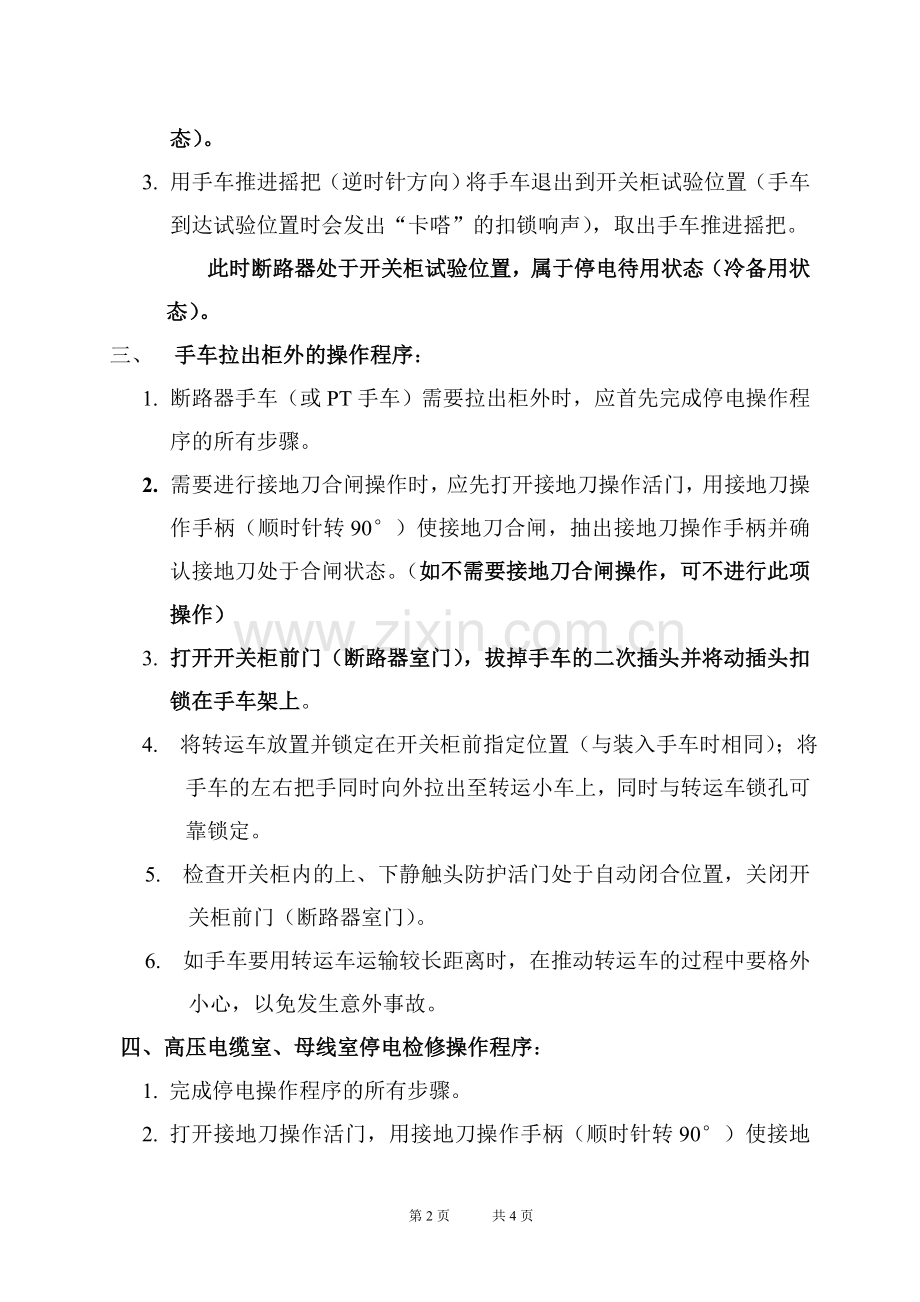

3. 用手车推进摇把（逆时针方向）将手车退出到开关柜试验位置（手车到达试验位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
此时断路器处于开关柜试验位置，属于停电待用状态（冷备用状态）。
三、 手车拉出柜外的操作程序：
1. 断路器手车（或PT手车）需要拉出柜外时，应首先完成停电操作程序的所有步骤。
2. 需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄（顺时针转90°）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。（如不需要接地刀合闸操作，可不进行此项操作）
3. 打开开关柜前门（断路器室门），拔掉手车的二次插头并将动插头扣锁在手车架上。
4. 将转运车放置并锁定在开关柜前指定位置（与装入手车时相同）；将手车的左右把手同时向外拉出至转运小车上，同时与转运车锁孔可靠锁定。
5. 检查开关柜内的上、下静触头防护活门处于自动闭合位置，关闭开关柜前门（断路器室门）。
6. 如手车要用转运车运输较长距离时，在推动转运车的过程中要格外小心，以免发生意外事故。
四、高压电缆室、母线室停电检修操作程序：
1. 完成停电操作程序的所有步骤。
2. 打开接地刀操作活门，用接地刀操作手柄（顺时针转90°）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。此时电缆出线侧已处于安全接地状态。
3.打开低压室处高压隔离接地开关,用锁链锁住并挂上警示牌;
3.再次确认进线柜和母联柜断路器手车已处于试验位置或柜外隔离位置，并确认进线电缆或母线已处于完全停电状态。
4. 打开开关柜后门（电缆室门），打开高压母线室的后盖板或顶板，用高压验电装置检测并确认电缆室内、母线室内的所有导电部分完全处于停电状态后，检修人员才可进入高压电缆室、母线室进行工作。
注意事项：
1. 操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，才能进行下一步骤的程序操作。以上程序在操作过程中，如遇到任何阻碍，不可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可继续进行操作。
2. 开关柜送电顺序：进线柜—PT柜—出线柜；开关柜停电顺序：出线柜—PT柜—进线柜。
3. PT手车进行进柜或出柜操作时可省略有关接地刀的操作步骤。
4. 在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象（如元器件非正常发热或有异常响声等等），应及时停电检修。
