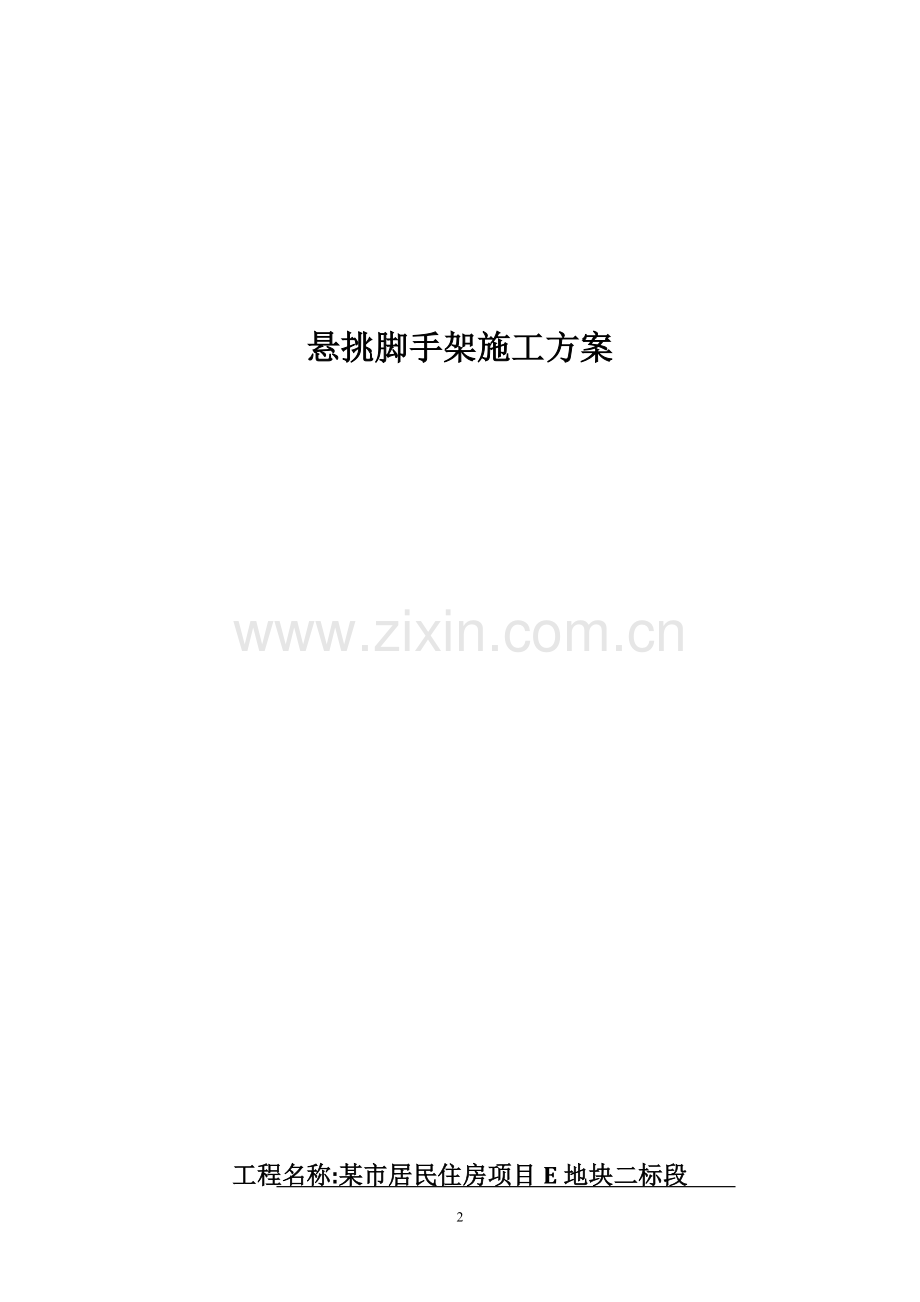

悬挑脚手架施工方案

工程名称:某市居民住房项目E地块二标段
目 录
1、编制依据 3
2、工程概况 3
3、外脚手架方案选择 3
4、脚手架材料选择及要求 4
5。施工队人员部署 5
6.周转材料存放 5
7。 施工前期准备 5
8、悬挑架的设计:
9.安全平网搭设 10
10、 脚手架的架体搭设注意事项及安全技术措施 10
11、检查与验收 11
12、安全网的检查与验收 12
13、悬挑架的拆除 13
14、安全管理措施 14
15。环保措施 15
16危险源识别与监控 15
17.悬挑式扣件钢管脚手架计算书 17

32

1、编制依据
本工程的有效建筑、结构施工图纸；
《钢结构设计规范》GB50017-2003；
《建筑结构荷载规范》GB50009-2001；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2010；
《混凝土结构设计规范》GB50010-20010；
《建筑施工安全检查标准》JGJ59—99;
《钢管脚手架扣件》GB15831-2006；《建筑施工手册》
2、工程概况
某市居民住房地块E标段施工总承包》位于山市路延安路线上,站前路以西,北新道北侧距北新道约1公里,翔云道北侧。由某房地产开发有限公司开发。由某建筑设计咨询有限公司设计。
项目包括：1～2＃自行车库、S12~13＃商业楼、Z3～6＃、Z9~10＃住宅楼等项目，总建筑面积约132691.64m2.
3、外脚手架方案选择
3.1.本工程因建筑结构形式为钢筋混凝土剪力墙结构,建筑结构高度 米，考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点:
3。2。架体的结构设计，力求做到结构要安全可靠,造价经济合理。
3.3.在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3.4。选用材料时，力求做到常见通用、可周转利用，便于保养维修。
3。5.结构选型时，力求做到受力明确,构造措施到位，升降搭拆方便,便于检查验收;
3。6。综合以上几点，结合本工程的实际情况，2＃、3#、4#采用通型钢悬挑式脚手架，从2层开始设置悬挑脚式脚手架，在主体2层、6层各悬挑一次,每次搭设高度为18 m.
4、脚手架材料选择及要求
4。1.钢管：
悬挑脚手架，选用外径48mm，壁厚3。50mm，钢材强度等级Q235—A,钢管表面应平直光滑，钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕.钢管上严禁打孔，钢管在便用前先涂刷防锈漆。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。剪力撑均漆红白相间色。
4。2。扣件：
钢管脚手架的搭设使用可锻铸造扣件，扣件材质必须符合《钢管脚手架扣件》（GB15831），夹紧钢管时开口处最小距离不小于5mm.活动部位应灵活转动。旋转扣件两旋转面间隙应小于1mm；外观和附件质量要求不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，扣件表面应进行防锈处理.使用前，先进行质量检查，有裂缝、变形的严禁使用；T型螺栓和螺母应符合GB/T3098.1、GB/T3098.2的规定;T型螺栓拧紧力矩达70N.m时不得破坏。出现滑丝的螺拴进行更换处理。
4。3。悬挑脚手架型钢
：悬挑脚手架型钢水平悬挑梁采用18＃工字钢。预埋钢环采用直径为25mm的元钢
4。4。安全网:
安全网分平网和立网两种,立网采用密目式安全网，安全网应符合GB16909—1997标准。必须有国家指定的监督检测部门检验证书和产品合格证，生产厂家安全生产许可证和安全防护用品标志证书。安全网在贮运中,必须通风、遮光、隔热,同时要避免化学物品的侵蚀,搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用,超过使用期限的安全网严禁使用。密目网要有阴燃性能，其续燃、阴燃时间均不得大于4秒.要符合GB16909的规定，每10cm×10cm=100cm2的面积上,有2000个以上网目。
4。5。脚手板:
采用宽度不小于20cm，厚度不小于5cm的松木脚手板,
5。施工队人员部署
为确保工程如期完工，主体施工期间,配备架子工不少于10人，所有架子工必须经培训，持有效期内架子工资格证书。
6。周转材料存放
根据《施工组织设计》结构施工阶段现场平面布置图设计要求，外脚手架的周转材料使用前及拆除后集中码放在现场的指定场地，保持现场整洁、干净。
7。 施工前期准备
7。1技术准备
根据工程进度情况,编制各种材料的备料计划、计划进场时间安排，确保脚手架及时搭设使用.
7.2人员培训
对架子工进行上岗培训.对工人进行安全教育，提高施工人员的安全意识。
7.3材料及施工工具准备
材料准备：Ф48×3.5mm钢管、密目安全立网、安全平网、扣件、防锈漆、脚手板、18#工字钢等。
施工工具准备：施工中,需准备的施工机具有：安全帽、安全带、扳手等。
8、
8。1。悬挑梁采用18#工字钢,立杆和横杆材料采用Ф48×3。5mm钢管.6层一挑设，在2层、6层设置出挑工字钢，每挑搭设总高度约为18米，具体参数如下：
（1）工字钢横向间距 1.5m
(2）立杆纵距: 1。5m
（3）立杆横距： 1。05m
（4）大横杆步距： 1.8m
（5)内排立杆距结构距离： 0.30m
（6）小横杆端距结构距离： 0.20m
（7）与结构连接：连墙件采用刚性连接，布设间距为“二步三跨”.
8.1施工流程：
在1层、6层设楼板砼施工前在结构边埋设悬挑槽钢预埋件, 水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。（地锚留设尺寸见下图），→并在2层（6层）外墙上按水平间距预留洞口（墙厚+保温厚）→槽钢定位安装→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧,→安装第一步大横杆→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆→（上端与第二道大横杆扣紧，在装设连墙杆后可拆除)→连墙杆→加设剪刀撑 →铺脚手板→搭设防护栏杆→绑扎安全网。
8。2.墙体在浇筑砼前必须预留连墙杆孔洞详细做法见下图:
8.3.悬挑钢梁的平面布置:
8.31。外架悬挑型钢梁采用18＃工字钢，距离悬挑外端10cm及100cm处各预焊15cm高φ20钢筋用以固定脚手架的内外两排立杆。
8。3.2。平面布置包括两项内容，脚手架内外立杆的平面布置及悬挑型钢的平面布置：
8.3。3.悬挑型钢的设置与脚手架立杆是一一对应的（除转角处）,即悬挑型钢的间距等于立杆纵距，悬挑型钢的长度视不同位置有不同规格，一般部位(无挑板情况）挑出长度1。3m,楼内锚固段的长度统一为1.7米。
8。4.搭设要点及注意事项:
悬挑钢梁的安装需首先调整下部落地架的大横杆，悬挑钢梁首先搁置在大横杆上,钢梁的定位必须准确控制,保证脚手架架体的规整。
8。5 构造要求及措施：
8.5.1.立杆:
悬挑脚手架的架体采用双排单立杆形式。立杆与纵向水平杆采用直角扣件连接，接头交错布置，两相邻立杆对接接头（禁止用搭接接头）避免出现在同步同跨内，并在高度方向错开距离不小于50cm，各接头中心距主节点（立杆与纵向水平杆相交处)距离不大于60cm.悬挑脚手架立杆底部立于悬挑钢梁上，钢梁上表面立杆位置焊接直径20mm的Ⅲ级钢筋，高度150mm，脚手架搭设时,立杆套住钢筋。
8。5.2.纵向水平杆
纵向水平杆置于小横杆之上，在立杆的内侧,采用直角扣件与立杆扣紧,其长度大于三跨，同一步纵向水平杆四周交圈。脚手架立杆横距1m宽度范围内共设置4根纵向水平杆，两侧的纵向水平杆直接用扣件连接到立杆,中间的纵向水平杆均匀布置。纵向接头交错布置，接头不在同步、同跨内，相邻接头水平距离不小于50cm,各接头与立杆距离不大于50cm。
8。5.3。 小横杆
每根立杆与纵向水平杆相交连接处必须设置一根小横杆,并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点距离不大于15cm，小横杆间距应与立杆纵距相同，根据作业层脚手板搭设需要，在两纵向水平杆之间等距离设置2根横杆。小横杆伸出外排纵向水平杆边缘距离不小于10cm，伸出里排纵向水平杆15cm，距结构外边缘15cm。
8.5.4. 纵、横向扫地杆
纵向扫地杆采用直角扣件固定在距离底座下皮20cm处的立杆上,横向扫地杆紧靠纵向扫地杆下方用直角扣件固定在立杆上，立杆底座存在高差处，将高处纵向扫地杆向低处延长两跨与立杆固定.
8。5.5。剪刀撑及横向斜撑
本脚手架斜撑采用纵向剪刀撑与横向斜撑相结合的方式，随立杆纵横向水平杆同步搭设。剪刀撑沿架体全高、全长连续布置,每2步3跨设置一道，斜杆与地面夹角在45º~60º之间，斜杆相交点处于同一条直线上，沿架高连续布置，相交的两根剪刀撑一根斜杆扣在立杆上,另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定,并在中间增加2～4个扣结点，所有固定点距主节点距离不大于15cm，最下部的斜杆与立杆的连接点距悬挑型钢顶面的高度控制在30cm以内。剪刀撑的杆件连接采用搭结，搭结长度不小于1m，并用至少3个旋转扣件固定，端部扣件距杆端净距离不小于10cm。脚手架转角处或局部脚手架与其他部位脚手架错层处在脚手架里外排立杆之间上下连续布置横向斜撑，在同节内，由底层至顶层呈“Z”字型，斜杆采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
8.5.6. 脚手板
本工程采用木脚手板，底层隔离防护采用全封闭式木脚手板铺设,沿第一步架体扫地杆满铺。
8.5。7. 连墙件
连墙件采用刚性连接，布设间距为“二步三跨”， 连墙杆横竖向顺序排列、均匀布置，与架体和结构面垂直，并尽量靠近主节点(与主节点距离不大于30cm），底部第一根纵向水平杆开始布置连墙杆。连墙杆与结构之间的拉结受力方式随拉结点所处的部位各有不同；靠近框架柱的小横杆可直接作连墙杆用,对剪力墙体处，需在结构施工过程墙体预留连墙杆的穿墙洞.接近门、窗洞处，可采用里外架管夹住剪力墙与架体连墙杆连接的形式设置连墙杆。接近楼板部位可稍调整连墙杆的竖向高度(与主节点距离不大于30cm)，在楼板上预埋短钢管与连墙杆扣件连接。连墙杆连接均采用双排扣,不应采用上斜连接。

连墙件连接示意图
8.5.8。防护设施
脚手架满挂全封闭式密目式安全网，密目安全网规格1.8m×6。0m，脚手架内侧设置的密目网，网面要挂平整、顺直，每个孔眼要用密目网同种材料的绳或用直径1。2mm的镀锌铁丝拉紧绑扎在纵向水平杆外立杆内侧，脚手架搭设高度超过施工作业层一步架。作业层脚手架立杆于0。6m及1.2m处设置两道防护栏杆，底部侧面设置18cm高的挡脚板。悬挑脚手架悬挑梁所在层脚手架底部采用旧层板全部封闭。脚手架首层外侧设置通长平网防护层。在悬挑钢梁二层楼层下侧设首层兜网，每隔10m再设一道兜网,在作业面设随层网,安全网应符合GB5725—1997标准。
9.安全平网搭设
本工程施工至结构悬挑脚手架第二次设置时，需要对架体下部结构外围进行平面防护,按照常规的防护方法，采用平网防护法，在架高方向每隔五层设一道水平安全网防护。
10、 脚手架的架体搭设注意事项及安全技术措施
10.1。按施工方案向搭设和使用人员进行技术交底.
10。2.按本方案中关于所用材料的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
10。3。搭设过程中，划出工作标志区，禁止行人进入改区域，统一指挥、上下呼应、动作协调，严禁在无人指挥时作业.当解开与他人有关的结扣时，必须告知对方,并得到对方允许,防止坠落伤人;
脚手架配合施工进度搭设，一次搭设高度不超过相邻墙件以上二步；搭设过程中要及时设置联墙杆（每隔二步设置,水平间距不得超过3跨）、斜撑杆、剪刀撑，避免脚手架搭设过程中发生偏斜和倾倒。
10。4.每搭完一步脚手架后，按规范的规定校正步距、纵距、横距及立杆的垂直度；
10.5.杆件在结扎处的端头伸出长度应不小于0.1m；
（6）立杆搭设符合下列规定：严禁将外径48mm与51mm的钢管混合使用；开始搭设立杆时,每隔6跨设置一根抛撑，至连墙件安装稳定后,方可拆除；
10.6。扣件安装符合下列规定：
1)扣件规格必须与钢管外径相同；
2)拧紧程度：装螺栓时应注意将根部放正和保证适当的拧紧程度,这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好,但拧得过紧会使扣件和螺栓断裂，所以螺栓的拧紧必须适度.要求扭力矩控制在40-50N.M，最大不得超过60N。M；
3)对接扣件开口朝上或朝内；
4)用于连接大横杆的对接扣件，开口应朝架子内侧,螺栓向上，避免开口向上，以防雨水进入锈蚀扣件；
5）各杆件端头伸出扣件盖板边缘的长度不小于100mm。
11、检查与验收
11。1.脚手架的检查与验收
脚手架完成之后，必须由安全员、技术员、搭设班组等按照分段、分层进行检查、验收，并填写验收单、检查合格后方可进行使用。
11。2。 脚手架及其基础应在下列阶段进行检查与验收：
悬挑钢梁系统完工后及脚手架搭设前；分层完工后；达到设计高度后;遇有五级大风与大雨后；停用超过一个月。
11。3。脚手架搭设及验收质量标准:

项目
技术要求
容许偏差
检查方法
立
杆
垂
直
度
最后验收垂直度偏差
Hmax=82m
H/800
±100mm
经纬仪、吊线和卷尺
搭设中检查

不同高度的容许值
H=2 m

±7mm
H=10 m

±13mm
H=20 m

±25mm
H=30 m

±38mm
H=40 m

±50mm
间 距
步 距
±20mm
钢 尺
柱 距
±50mm
排 距
±20mm
12、安全网的检查与验收
12。1。 安全网必须有国家指定的监督检测部门检验证书和产品合格证，生产厂家安全生产许可证和安全防护用品标志证书.旧网必须有检验合格的记录。
12.2。 安装时，在每个系结点上，边绳应与支撑物靠紧，并用一根独立的系绳连接,系结点沿网边均匀分布，其距离不大于75cm.系结点符合打结方便、连接牢固且容易解开，受力后又不会散脱的原则，有筋绳的网在安装时，必须把筋绳连接在支撑架上。
13、悬挑架的拆除
13.1。拆除前的准备工作：
13.1.1.拆架前,全面检查脚手架，根据检查结果,拟订出作业计划，报请批准，进行安全技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
拆除现场必须设置警戒区，张挂醒目警戒标志;地面应设专人指挥，禁止非作业人员进入。
13.1。2。建筑物主体内的所有窗户必须锁好，不允许向外开启或向外伸挑物件；
13。1.3.应事先清除脚手架上的杂物及地面障碍物;
13.1.4。拆架的高处作业人员应戴安全帽、系安全带、穿软底防滑鞋。
13。2。拆除顺序：
安全网→脚手板→连墙杆→大横杆→小横杆→立杆→工字钢
13.3.拆除过程中的注意事项及安全技术措施
13。3。1.脚手架拆除前,全面检查待拆的脚手架,根据检查结果，拟定作业计划，并报批、进行安全技术交底后方可作业；
13.3。2.架体拆除以前，必须查看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆除架体各吊点、附件、电气装置情况，凡能提前拆除的尽量提前拆除；
13。3.3。 拆除时要统一指挥,上下呼应，动作协调，当解开与另一人有关的结扣时,应先通知对方，并得到对方同意，以防坠落；
13。3.4。 拆除脚手架过程中，不得中途换人,如必须换人时，应将拆及除情况交代清楚方可离开；在拆架时，不得中途换人，如必须换人时,应将拆除情况交代清楚后方可离开；
13.3.5。拆除过程中，每天收工前，对脚手架进行检查，不留下隐患；
13。3。6。拆除脚手架过程中，不得碰撞脚手架附近电源线，防止触电事故的发生；
13。3.7.所有杆件和扣件在拆除时分离，不准在杆件上附扣件或将连接的两杆送到地面；输送至地面的杆件，应及时按类堆放，整理保养;
13。3。8。所有脚手板应自外向里竖立搬运，以防脚手板和杂物从高出坠落伤人；
13.3。9.拆下的零配件装入容器内，用吊篮吊下,拆下的钢管要绑扎牢固，双点起吊，严禁从高空直接抛掷。
13.3。10.大雪、大雾、大雨及六级以上大风天气停止脚手架作业，冬季、雨季施工要经常检查脚手板、斜道板、跳板上有无积雪、积水等，若有应随时清扫，并采取防滑措施.严禁夜间拆除。
14、安全管理措施
15.1所有架子工必须持有效的特种工种作业资格证书上岗；施工前必须进行书面安全技术交底，履行签字手续，搭设脚手架人员必须戴好安全帽、正确使用并系好安全带、穿具有安全性的防滑胶底鞋。外架下部应划警戒区并设围栏；五级以上大风、大雾、大雨天气下停止脚手架上作业，雨后上架操作要有防滑措施；高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。工具应随手放入工具袋，作业中的走道、通道板和登高用具，应随时清扫干净；收工前应清理架面，将材料堆放整齐,垃圾清扫运走，必须将多余材料、物品移至室内。在任何情况下，严禁自架上向架下抛掷材料、物品和倾倒垃圾；施工过程中，应随时观察地基及脚手架的变化情况，大风雪后对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，要观察有无变化,发现问题及时处理；施工层上除了必要的施工人员和施工材料外，其他人员、材料未经允许不得随意堆放，以减少不必要的施工荷载，防止超载。人员上下脚手架必须走设安全防护的出入通道，严禁攀援脚手架上下。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检修，解决以后才能恢复正常作业；发现有异常和危险情况时应立即通知所有架上人员撤离。
项目安全负责人要定期对施工人员进行安全教育，加强对施工人员的自我保护意识、安全意识的培养，提高施工人员的素质。另外,条件允许的情况,在架子安全网上醒目的位置悬挂上安全标语。
15。环保措施
15。1.严禁自架上向下抛掷材料物品和倾倒垃圾。
15。2.在每步架的作业完成之后，必须将架上剩余材料物品移至上步架或室内,每日收工前应清理架面，将架面上的材料物品堆放整齐.
15。3.安全网在使用中损坏应该立即派人进行修补。
15。4。现场周转材料码放整齐。
16危险源识别与监控
16.1。脚手架工程事故的类型分析
16.1.1。整架倾倒或局部垮架；
16.1.2。整架失稳、垂直坍塌；
16。1.3。人员从脚手架上高处坠落；
16。1.4。落物伤人（物体打击）；
16.1.5。不当操作事故（闪失，碰撞等）。
16.2。。引发事故的主要原因分析
16.2.1.整架倾倒、垂直坍塌或局部垮架
①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等；
②在使用过程中任意拆除必不可少的杆件和连墙件等;
③构架尺寸过大、承载能力不足或设计安全不够与严重超载；
④地基出现过大的不均匀沉降。
16.2.2。人员从脚手架上高处坠落
①作业层未按规定设置围挡防护；
②作业层未满铺脚手板或架面与墙之间的间隙过大;
③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落；
④不当操作产生的碰撞和闪失等。
16。2。3.落物伤人（物体打击）
①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人；
②架体上物体堆放不牢或意外碰落,砸伤工人或路过行人;
③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等。
16。2.4.不当操作大致有以下情形：
①用力过猛，致使身体失稳；
②在架面上拉车退着行走；
③拥挤碰撞；
④集中多人搬运或安装较重构件；
⑤架面上的冰雪未清除，造成滑落。
16。2。5。其他伤害
①在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工；
②在长期搁置以后未作检查的情况下重新投入使用；
③脚手架的外侧边缘与外电架空线路的边线之间没有保持安全操作距离等.
16.3。危险源的监控
16.3。1.对脚手架的构配件材料的材质、使用的机械、工具、用具进行监控;
16.3。2.对脚手架的构架和防护设施承载可靠和使用安全进行监控;
16.3.3。对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况；
16。3。4。加强安全管理,对施工环境和施工条件进行监控。
17.悬挑式扣件钢管脚手架计算书
依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）
计算的脚手架为 排脚手架，搭设高度为 。00米，立杆采用单立管。搭设尺寸为：立杆的纵距1。50米，立杆的横距0.90米，立杆的步距1.80米。采用的钢管类型为Φ48×3。5,连墙件采用2步3跨，竖向间距3。6米，水平间距4。5米.施工均布荷载为2kN/m2，同时施工2层,脚手板共铺设2层。悬挑水平钢梁采用[18a号槽钢［口水平，其中建筑物外悬挑段长度1.3米,建筑物内锚固段长度1。70米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结.
一、小横杆的计算
小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1．均布荷载值计算:
小横杆的自重标准值 P1=0。038kN/m
脚手板的荷载标准值 P2=0。35×1。50/3=0.175kN/m
活荷载标准值 Q=2×1。50/3=1kN/m
荷载的计算值 q=1。2×0。038+1。2×0.175+1.4×1=1.656kN/m

小横杆计算简图
2．强度计算：
最大弯矩考虑为简支梁均布荷载作用下的弯矩
计算公式如下：

M=1。656×0。902/8=0.168kN。m
=0。168×106/5080=33.071N/mm2
小横杆的计算强度小于205。0N/mm2，满足要求!
3．挠度计算：
最大挠度考虑为简支梁均布荷载作用下的挠度:
计算公式如下：

荷载标准值q=0。038+0.175+1=1。213kN/m
简支梁均布荷载作用下的最大挠度：
V=5。0×1.213×9004/（384×2。06×105×121900）=0.413mm
小横杆的最大挠度小于900/150与10mm,满足要求！
二、大横杆的计算
大横杆按照三跨连续梁进行强度和挠度计算,小横杆在大横杆的上面。
用小横杆支座的最大反力计算值,在最不利荷载布置下计算大横杆的最大弯矩和变形。
1．荷载值计算：
小横杆的自重标准值 P1=0。038×0。90=0.034kN
脚手板的荷载标准值 P2=0。35×0.90×1。50/3=0.158kN
活荷载标准值 Q=2×0.90×1。50/3=0。9kN
荷载的计算值 P=(1。2×0。034+1。2×0.158+1。4×0。9）/2=0.745kN

大横杆计算简图
2．强度计算:
最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下：

集中荷载最大弯矩计算公式如下：

M=0。08×（1.2×0.034）×1.502+0.267×0。745×1.50=0。307kN。m
=0。307×106/5080=60。433N/mm2
大横杆的计算强度小于205.0N/mm2,满足要求！
3．挠度计算：
最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和
均布荷载最大挠度计算公式如下：

集中荷载最大挠度计算公式如下:

大横杆自重均布荷载引起的最大挠度
V1=0.677×0.038×15004/(100×2.060×105×121900)=0.052mm
集中荷载标准值P=0。034+0.158+0。9=1.092kN
集中荷载标准值最不利分配引起的最大挠度
V2=1.883×1092×15003/(100×2.060×105×121900）=2.764mm
最大挠度和：V=V1+V2=2.816mm
大横杆的最大挠度小于1500/150与10mm,满足要求！

三、扣件抗滑力的计算
纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算（规范5.2.5）：
R ≤ Rc
其中 Rc—- 扣件抗滑承载力设计值，取8kN；
R -— 纵向或横向水平杆传给立杆的竖向作用力设计值;
1．荷载值计算：
横杆的自重标准值 P1=0。038×1。5=0。057kN
脚手板的荷载标准值 P2=0。35×0.90×1.50/2=0。236kN
活荷载标准值 Q=2×0。90×1。50/2=1.35kN
荷载的计算值 R=1。2×0。057+1。2×0.236+1.4×1。35=2.2416kN
单扣件抗滑承载力的设计计算满足要求!
当直角扣件的拧紧力矩达40——65N。m时,试验表明：单扣件在12kN的荷载下会滑动，其抗滑承载力可取8.0kN；
双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN；
四、脚手架荷载标准值
作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：
(1）每米立杆承受的结构自重标准值(kN/m）；本例为0.1248
NG1 =0。1248×18。00=2.246kN
(2）脚手板的自重标准值（kN/m2）；本例采用木脚手板，标准值为0。35
NG2 =0.35×2×1。5×(0.9+0。3）/2=0。63 kN
（3）栏杆与挡脚手板自重标准值（kN/m）；本例采用栏杆、木脚手板挡板，标准值为0.14
NG3 = 0。14×1.50×2/2=0.21kN
（4）吊挂的安全设施荷载，包括安全网（kN/m2）；0.005
NG4 = 0.005×1。50×18.00= 0.135kN
经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 3.221kN。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值.
经计算得到，活荷载标准值 NQ = 2×2×1。50×0.90/2=2.7kN
风荷载标准值应按照以下公式计算

其中 W0 -— 基本风压（kN/m2），按照《建筑结构荷载规范》（GB50009—2001)的规定采用:W0 = 0.3
Uz —— 风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009—2001）的规定采用：Uz = 1。25
Us —- 风荷载体型系数：Us = 1.2
经计算得到,风荷载标准值Wk = 0.7×0.3×1.25×1.2 = 0.315kN/m2.
考虑风荷载时，立杆的轴向压力设计值计算公式
N = 1.2NG + 0。85×1。4NQ
风荷载设计值产生的立杆段弯矩 MW计算公式
MW = 0.85×1.4Wklah2/10
其中 Wk —- 风荷载基本风压值(kN/m2)；
　la -— 立杆的纵距 （m）；
　h -— 立杆的步距 （m)。
五、立杆的稳定性计算
不考虑风荷载时，立杆的稳定性计算公式

其中 N —— 立杆的轴心压力设计值,N=7.65kN；
-— 轴心受压立杆的稳定系数，由长细比 l0/i 的结果查表得到0.186;
i -- 计算立杆的截面回转半径，i=1.58cm;
l0 —— 计算长度 （m）,由公式 l0 = kuh 确定，l0=3。12m；
k —— 计算长度附加系数，取1.155；
u —— 计算长度系数，由脚手架的高度确定，u=1.5；
A —— 立杆净截面面积,A=4。89cm2；
W -— 立杆净截面模量（抵抗矩)，W=5.08cm3；
-- 钢管立杆受压强度计算值 （N/mm2）；经计算得到 = 84.108
[f] —- 钢管立杆抗压强度设计值，［f］ = 205。00N/mm2；
不考虑风荷载时，立杆的稳定性计算 σ< [f］,满足要求!
考虑风荷载时，立杆的稳定性计算公式

其中 N —— 立杆的轴心压力设计值，N=7.078kN;
　　 -— 轴心受压立杆的稳定系数，由长细比 l0/i 的结果查表得到0.186；
i —— 计算立杆的截面回转半径，i=1。58cm；
l0 —— 计算长度 （m），由公式 l0 = kuh 确定,l0=3。12m;
k —— 计算长度附加系数，取1。155；
u —— 计算长度系数，由脚手架的高度确定；u = 1.5
A -— 立杆净截面面积,A=4.89cm2；
W -- 立杆净截面模量（抵抗矩），W=5.08cm3；
MW —- 计算立杆段由风荷载设计值产生的弯矩，MW = 0。182kN.m；
—- 钢管立杆受压强度计算值 （N/mm2）；经计算得到 = 113.65
[f] -— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
考虑风荷载时，立杆的稳定性计算 σ〈 ［f］,满足要求！
六、连墙件的计算
连墙件的轴向力计算值应按照下式计算：
Nl = Nlw + No
其中 Nlw —— 风荷载产生的连墙件轴向力设计值（kN),应按照下式计算:
Nlw = 1.4 × wk × Aw
wk —— 风荷载基本风压值，wk = 0.32kN/m2；
Aw —— 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 3。6×4。5 = 16。2m2；
No —- 连墙件约束脚手架平面外变形所产生的轴向力（kN);No = 5
经计算得到 Nlw = 7。258kN，连墙件轴向力计算值 Nl = 12.258kN
连墙件轴向力设计值 Nf = A[f］
其中 —— 轴心受压立杆的稳定系数，由长细比 l/i=30/1.58的结果查表得到=0.952;
A = 4.89cm2；[f］ = 205.00N/mm2.
经过计算得到 Nf = 95.43kN
Nf>Nl，连墙件的设计计算满足要求！
连墙件采用扣件与墙体连接。
经过计算得到 Nl = 12。258kN大于扣件的抗滑力8kN，不满足要求!

连墙件扣件连接示意图

七、悬挑梁的受力计算
悬挑脚手架按照带悬臂的单跨梁计算
悬出端C受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。

悬臂单跨梁计算简图
支座反力计算公式:

支座弯矩计算公式:

C点最大挠度计算公式：

其中 k = m/l,kl = ml/l,k2 = m2/l。
本工程算例中，m = 1300mm,l = 1700mm,ml = 300mm，m2 = 1200mm;
水平支撑梁的截面惯性矩I = 1270cm4，截面模量(抵抗矩） W = 141cm3。
受脚手架作用集中强度计算荷载 N=1.2×3。221+1。4×2.7=7。65kN
水平钢梁自重强度计算荷载 ：
q=1.2×25。7×0.0001×7。85×10=0.24kN/m
k=1。3/1。70=0.76
kl=300/1.70=0.18
k2=1200/1.70=0.71
代入公式，经过计算得到：
支座反力 RA=22.43kN
支座反力 RB=—6.722kN
最大弯矩 MA=11.678kN。m
截面应力=11.678×106/（1。05×141000）=78。88N/mm2
水平支撑梁的计算强度小于205.0N/mm2，满足要求!
受脚手架作用集中计算荷载 N=3.221+2。7=5.92kN
水平钢梁自重计算荷载 q=25。7×0.0001×7。85×10=0.2kN/m
最大挠度 Vmax=3。347mm
按照《钢结构设计规范》（GB50017—2003）附录A结构变形规定，受弯构件的跨度对悬臂梁为悬伸长度的两倍，即2600mm
水平支撑梁的最大挠度小于2600/400，满足要求!

八、悬挑梁的整体稳定性计算
水平钢梁采用[18a号槽钢［口水平，计算公式如下

其中 b —- 均匀弯曲的受弯构件整体稳定系数,按照下式计算：

经过计算得到 b=570×10.5×68×235/（2400×180×235。0)=0.94
由于b大于0。6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b’查表得到其值为0。77
经过计算得到强度 =11.678×106/（0。77×141000）
=107。56N/mm2；
水平钢梁的稳定性计算 < ［f］=205,满足要求!
九、锚固段与楼板连接的计算
1．水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：
水平钢梁与楼板压点的拉环受力R=6。722kN
水平钢梁与楼板压点的拉环强度计算公式为

其中 ［f］ 为拉环钢筋抗拉强度,按照《混凝土结构设计规范》10。9.8[f］ = 50N/mm2；
所需要的水平钢梁与楼板压点的拉环最小直径 D=［6722×4/（3。1416×50×2)］1/2=10mm
水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。

屋面防水层修复工程施工方案

一、工程概况
机械化项目部驻地职工宿舍于20 年 月 日建成并投入使用，为2层砖混结构、预 制盖板平顶楼房，主体呈“一”字型，南北走向。2楼顶部正中设置了1座长4.6m、宽3.3m、高1。3m蓄水池。
2011年7月7日收到《关于项目部马乡驻地楼顶积水、渗漏水的报告》,经现场勘查后，发现屋面渗漏水准确位置在蓄水池正东侧.该屋面防水层为单层建筑防水卷材铺设。受拉萨地区年均气温低、昼夜温差大、日照时间长、紫外线强度高、异常干燥等恶劣气候条件影响，防水材料易老化、损坏，防水能力减弱。由于目前正值雨季,未拆开表面防水卷材检查，无法准确判定防水卷材下的砂浆层的损坏情况.
另外，由于屋面较为平坦且女儿墙脚没有设置明显低于屋面的排水沟，积水不能及时排走。台阶休息平台处得墙面渗水痕迹明显,职工宿舍也有同样情况，墙面剥落.大门雨棚顶部由于水落口不在最低处形成积水。
为此,根据现场情况编制屋面渗漏水修复施工方案.
二、 整治措施
根据屋面情况,按以下
