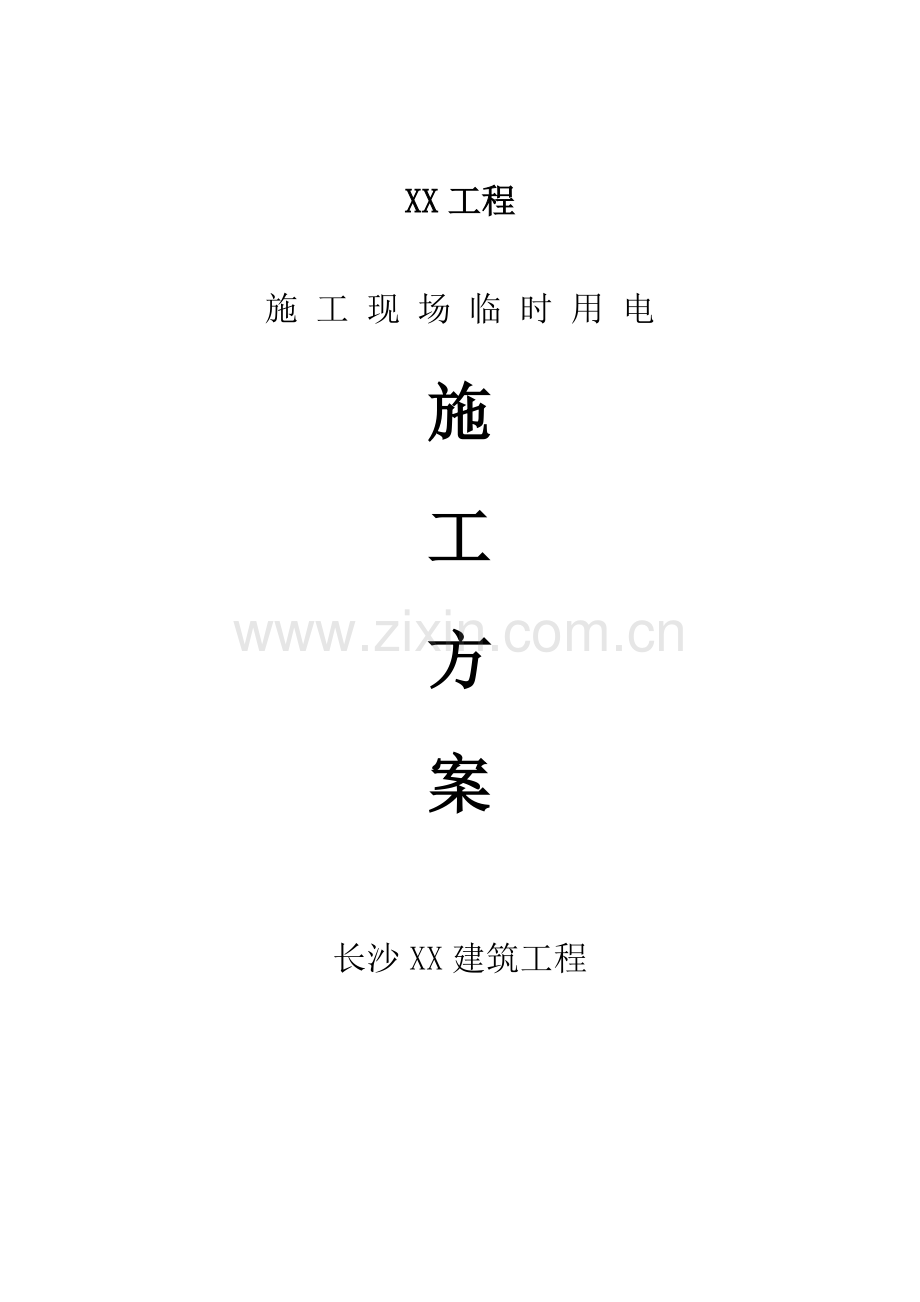

XX工程

施 工 现 场 临 时 用 电

施

工

方

案

长沙XX建筑工程

目 录

1．工程概况

2．施工现场用电设备

3．施工现场临时用电负荷计算

4．配电线路布置

5．配电箱与开关箱设计

6．接地与接地装置设计

7．防雷设计

8．安全用电技术措施

1. 概况
XX建设地点位于XX,本工程地下一层带人防,主楼地上六层、裙楼二层,局部三层。建筑物占地面积约为4460㎡,地下室建筑面积约为3659㎡，地上建筑面积约为12868。59㎡，共计建筑面积约为16527.59㎡。本工程甲方提供的临时用电电源由建设单位指定地点接入，配电间位于工地办公室前坪，现场内无高低压线路通过，无电磁感应及静电存在.
根据现场用电设备的布置，现场采用三相五线制TN-S系统,供电路线见第4条。
2.施工现场用电设备
机械名称 数量 功率
塔吊 1 60KW
砼输送泵 1 90KW
快速提升机 2 2＊5.5 = 11 KW
砼搅拌机22×16=32KW
钢筋对焊机1100KW
钢筋切断机22×4=8KW
钢筋弯曲机22×4=8KW
电焊机 4 4×37.5=150KW
电渣焊机1 60KW
空压机 8 8×15=120KW
泥浆泵1010×2.2=22KW
振捣器1010×1.1=11KW
照明40KW

3．施工现场临时用电负荷计算
3 . 1 塔吊
取KX=0.3， cosφ=0。7 tgφ=1.02
Pj1=0。3×60=18KW
Qj1=Pj1×tgφ=18×1.02=18.36KVAR
3。2 砼搅拌机
取KX=0.7, cosφ=0.68 tgφ=1。08
Pj2=0.7×2×16=22.4KW
Qj2=Pj2×tgφ=22.4×1.08=24。19KVAR
3 。3砼输送泵
取KX=0.7， cosφ=0.7 tgφ=1。02
Pj3=0.7×90=63KW
Qj3=Pj3×tgφ=63×1。02=64。26KVAR
3 .4对焊机 切断机 弯曲机 电焊机
取KX=0.7， cosφ=0.45 tgφ=1.98
Pj4=0.45×310=139。5KW
Qj4=Pj4×tgφ=139.5×1。98=276。21KVAR
3 。5空压机
取KX=0。7， cosφ=0.7 tgφ=1.02
Pj5=0。7×120=84KW
Qj5=Pj5×tgφ=84×1。02=85。68KVAR
3 。6泥浆泵
取KX=0。7, cosφ=0.7 tgφ=1。02
Pj5=0。7×22=15。4KW
Qj5=Pj5×tgφ=15.4×1.02=15。71KVAR
3 。7振捣器
取KX=0。7， cosφ=0.65 tgφ=1.17
Pj6=0。7×11=7。7KW
Qj6=Pj6×tgφ=7。7×1.17=9KVAR
3 .8照明
取KX=1， cosφ=1 tgφ=0
Pj=40KW Qj7=0
总计算负荷，取Kp=Kq=0。7
Pj=0.7×(36+63+139.5+15。4+7.7+40+22。4+84)=285。6KW
Qj=0。7×(18。36+64.26+276。21+85。68+15。71+9+24。19)=339。94KVAR
Sj= Pj2+Qj2 = 285。62+339.942 =458.2 KVA
提供给建设方的施工现场临时用电负荷总电量为458.2KVA。
Sj=pj2+qj2=458.2kvA
4 . 配电线及开关电器的选择
本工程采用TN—S系统,设置专用的保护零线，根据容量算出电流，然后选用配电线及开关。计算如下：
从变压器至配电房,总负荷为458.2KVA
IJl=SjL/ue=458.2/×0。38=696A
根据通用橡套软电缆在空气中敷设的载流量表
选用4×150mm2＋1×70mm2五芯电缆.
①从主配电箱②号开关至塔吊配电箱：塔吊配电箱总负荷为100KVA
IJ1=100/×0。38=152KVA
根据载流量表，选用4×50mm2＋1×35mm2的五芯电缆。
②从主配电箱④号开关至输送泵配电箱：输送泵配电箱为90KVA
Ij2=90/×0。38=137KVA
根据表选用4×50mm2＋1×35mm2的五芯电缆
③从主配电箱⑤号开关至钢筋制作间：钢筋制作间150KVA,适当时候将分配电箱移至钢筋车间.
Ij3=150/×0.38=228KVA
根据表选用4×70mm2＋1×35mm2的五芯电缆
④从分配电箱①号至现场移动配电箱A,箱体负荷栽为40KVA
Ij4=40/×0。38=6KVA
根据表选用4×16mm2＋1×10mm2的五芯电缆
⑤、从分配电箱②号开关至现场移动配电箱B，箱体负荷为40KVA，电缆选用同④。
⑥、从分配电箱号开关至现场办公室，箱体负荷为20KVA,
Ij6=20/×0。22=53KVA
选用4×10mm2+1×6mm2的五芯电缆。
⑦、从配电箱⑤⑥⑦⑧号开关至空压机总配电箱，箱体总负荷为84KVA，
Ij7=84/×0.38=127KVA
选用4×50mm2+1×35mm2
其余的主、分配电箱开关为备用开关。
电器的选择,根据电缆查电器表选选用开关，选用型号见各配电箱图。
施工现场用电采用电缆，线路布置见“施工现场平面布置图”，开关箱的具体位置根据现场确定，故未在图中画出；主体施工时，电缆经外架接到各层的施工电箱内，地下室安装低压电源采用5KVA变压器一台。
5. 配电箱与开关箱设计
箱体材料采用铁板，箱体在结构上附加配置电器安装板和箱门，电器安装板采用铁板，箱体设置漏电保护器。
6. 接地与接地装置设计
施工现场所有电器设备均采用保护性接地，本工程接地体采用自然接地体，即把基础桩
钢筋作为自然接地体。

7. 防雷设计
施工现场的配电室作重复接地，所有机械设备都需与桩基钢筋连接作防雷接地。

8。 安全用电技术措施
8。1接地与防雷
1、施工临时用线路采用TN—S接零保护系统（三相五线制）。
2、现场电气设备的金属外壳必须与专用保护零线连接，专用保护零线由工作接地线，配电室的零线或第一级漏电保护电源侧的零线引出。
3、施工现场所有用电设备，除作接零线保护外，必须在设备负荷线首端处设置漏电保护器.
4、当施工现场与外电路共用同一供电系统时,电气设备应根据当地的要求作保护接零线或作保护接地,不得一部分设备作保护接零，另一部分设备作保护接地。
5、保护零线应单独敷设,不作他用，保护零线截面应不小于工作零线的截面，同时必须满足机械强度的要求，重复接地应与保护零线相连接，保护埋地采用50mm2的绝缘铜芯线，与电气设备相连接的保护零线采用截面不小于2.5mm2的绝缘多股铜线,保护零线统一采用标志为绿/黄双色线，在任何情况，不准使用绿/黄双色线作负荷线。
6、接地及接地电阻要求
(1）电力变压器或发电机的工作接地电阻不得大于4Ω.
（2）保护零线除必须在配电室或配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地,每一重复接地装置的接地电阻不应大于10Ω，多台设备并联接地时，并联电阻值不得大于10Ω。
7、塔吊高矗机械设备除保护接地外，还必须安装防雷装置（避雷针），施工现场内所有防雷装置的冲击接地电阻不得大于30Ω。机械设备上的避雷针长度为1—2米，机械设备的防雷行下线可利用该设备的金属结构体,但应保证电器相连。
8.2配电箱及开关箱
1、工地配电系采用“三级配电、二级保护”的要求进行配电动力配电箱与照明箱宜分别设置，如合置在同一箱内,动力和照明线路应分路设置。
2、总配电箱设在西北角，总配电箱内设总隔离开关和分路隔离开关,总熔断器,以及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能,则可不设置分路熔断器和分路自动开关,总配电箱内设电压表、总电流电度表及其它仪表.
3、分配电箱设置总隔离开关和分路隔离开关以及总熔断器和分路熔断器,总开关电器和额定值、动作额定值与分路开关的额定值、动作额定值相符。
4、每合用电设备配有各自的专用开关箱，实行“一机一闸"制,严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座)，开关箱内的开关电器，必须保证任何情况下都可以使用电设备实行电源隔离。
5、漏电箱保护器的额定漏电动作电流不应大于3mA，额定漏电动作时间应小于0.1s。使用于潮湿和有介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不大于15mA，额定漏电动作时间应小于0。1S。
6、配员箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、背面或箱门处.
8.3电动建筑机械和手持电动工具
1、 施工现场一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定:
（1）选购的电动建筑机械，手持电动和用电安全装置，符合相应的国家标准，专业标准和安全技术规程，且有产品合格证及使用说明书。
（2）建立和执行专人专机负责制，并定期维修保养.
（3)正常情况下,下列电气设备不带电的外露等电部分应做好保护接零.
①电机、电器、照明器具、手持电动工具的外壳；
②电气设备传动装置的金属部件。
③配电屏与控制屏的金属框架；
④室内外配电箱的金属外壳及靠近带电部分的金属围栏和金属门。
⑤安装在电力线杆上的开关，电熔器等电气装置的金属外壳及支架.
2、电动建筑机工和手持电动工具的负荷线，必须按其容量选用无接头的多股铜芯橡皮护套软电缆,其性能符合国标GB1169—74《通用橡套软电缆》的要求，其中绿/黄双色线在任何情况下，只能作为保护接零线或重复接地线.
3、塔式起重机和电气设备应符合《塔式起重机安全规程》中的要求，塔式起重机必须重复接地,并按要求设置防雷装置,需夜间工作时，应设置正对工作面的投光灯，塔身高于30m时，应在塔顶和壁架端部装设防撞红色信号灯
4、焊接机械必须放置在防雨及通风良好的地方，焊接现场禁止堆放易燃易爆物品，交流电弧焊机变压器的一次测电源线长度不大于5m，进线处必须设防护罩，使用焊接机械必须穿戴防护用品.
5、手持电动工具应选用Ⅱ类手持电动工具，并安装额定动作电流不大于15mA，额定漏电动作时间小于0.1S的漏电保护器，手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无缺，使用前作空载检查,运转正常方可使用.
6、平板振动器、插入振动器、水泵、夯土机必须装设防溅型漏电保护器，振动器、夯土机的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，水泵的负荷线必须采用YHS防水橡皮护套电缆，不得承受任何压力，使用夯土机械必须按规定穿戴绝缘用品，并有专人调整电缆,电缆长度不应大于50米，严禁电缆缠绕、扭结和被夯土机跨越。
8。4现场照明：
1、现场照明应采用高光效、长寿命的照明光源,一般正常湿度时选用开启式照明器,在潮湿和特别潮湿的场所选用密闭型防水防尘照明器械或配有防水灯头的开启式照明器，施工现场内在临边建设及塔吊塔身上布置3-4盏3.5KW镝灯，局部采用碘钨灯辅助照明，工地四周道路采用高压汞灯照明,每50米设一盏。
2、 内照明采用白炽灯、荧光灯照明.
3、对下列特殊场所使用安全电压照明器:
（1)楼梯间、电梯井道及地下室照明，电源电压为36v.
（2）在潮湿和易触及带电体场所的照明电源电压为12 V.
4、室内照明系统中的每一单相回路上,灯具和插座数量不宜超过25个，并装设熔断电流为15A及15A以下的熔断保护器。
5、使用行灯应符合下列要求：
(1）电源电压不超过36v
(2）灯体与手柄应坚固、绝缘良好，并耐热耐潮湿。
(3）灯头与灯体结合牢固，灯头无开关，灯泡外部有金属网保护.
（4)金属网、反光罩、悬挂吊钩固定在灯具原绝缘部位上。
6、照明变压器必须使用双绕组型，严禁使用自耦变压器。
7、室外灯具距地面不得低于3米，室内灯具不得低于2。4米，路灯的每个灯具应单独装设熔断器保护，灯头线应做防水弯.
1、现场施工用电管理由电气施工员全面负责。
2、施工现场临时用电设施的安装、维护由机电班负责。落实执行，各类用电人员要做到:
（1）掌握安全用电基本知识和所操作设备和性能。
(2）机电设备使用前必须按规定穿戴和相应的劳动保护用品，并检查电气装置和各项保护设施是否完好，严禁设备“带病"运转。
（3）停用的设备必须拉闸断电，锁好开关箱。
（4）负责保护所用设备的负荷线,保护零线和开关箱，发现问题及时报告解决。
(5）搬迁或移动用电设备时，必须经电工切断电源并作妥善处理后进行。
3、建立施工现场临时用电安全技术档案，其内容包括:
(1）临时用电施工组织设计的资料
（2）技术交底资料
（3）临时用电工程检查验收表
（4）电气设备的试检凭单和调试记录
（5）接地电阻测定记录
（6）定期检（复）查记录
(7)电工值班维修工作记录
4、安全技术革新档案应由主管电气施工员负责建立与管理，其中《电工值班维修工作记录》可指定值班电工代替，并于临时用电工程拆除后统一归档。
5、临时用电工程定期检查时间：项目部对施工现场每月检查二次，公司每季度检查一次，检查工作按分部分项工程进行，对不安全因素,必须及时处理，并应履行复查验收手续，确保施工安全用电。
8.6防火措施
每个用电设备旁挂一个干粉灭火器,电器起火时严禁用水浇灭，应先拉下闸刀，再用干粉灭火器进行扑救。
所有临时用电线路布置均由电工操作，电工必须持证上岗。
巴东县第二高级中学教工宿舍楼工程

临
时
用
电
施
工
方
案
编制单位:巴东县兴东建设总公司
编 制 人：
审 核 人：
编制日期：二○一二年三月 十九 日

目 录
一、 工程概况3
二、编制依据及说明3
1、建设单位提供的有关图纸、资料以及施工场地3
2、国家有关供用电标准3
3、编制说明4
三、现场配电要求4
四、电气防火措施5
五、配电箱与开关箱5
1、漏电保护5
2、配电箱的材质和安置要求6
3、配电箱开关箱装设的电器要求6
4、总配电箱的电器配置与接线7
5、分配电箱的电器配置与接线7
6、开关箱的电器配置与接线7
六、接地与接零保护系统8
1、零点保护措施8
2、TN—S三相五线接零保护架设要求8
七、漏电保护器9
1、漏电保护器的使用9
2、漏电保护的接线方法9
八、现场照明10
1、照明器使用的环境条件10
2、特殊场合照明器的安全电压10
九、安全用电注意事项11
十、负荷计算12
十一、配电箱及设置13
十二、使用机械及手持电动工具15
1、塔吊15
2、砼及砂浆机械使用一般规定16
3、混凝土搅拌机16
4、砂浆搅拌机17
5、混凝土振捣器18
6、圆盘锯18
7、交流电焊机19
十三、临时用电安全措施19
1．安全用电技术措施20
2．安全用电组织措施23

一、 工程概况
本工程位于巴东县野三关镇第二高级中学校园内，建筑层数八层,框架结构，建筑檐口高度24.00米，占地面积945。85平方米,总建筑面积7301。52平方米.
该工程建筑使用年限类别为三类，耐火等级为二级，抗震设防烈度为六度，屋面防水等级为二级，结构设计正常使用年限为50年。

二、编制依据及说明
1、建设单位提供的有关图纸、资料以及施工场地
（1）、建设施工图纸及设计变更通知单。
（2)、施工电源及施工场地。
2、国家有关供用电标准
(1）、《建筑施工现场供用电安全规范》(GB50194-93）
（2）、《施工现场临时用电安全技术规范》（JGJ46—88)
（3)、《漏电保护器安装和运行》（GB1395—92）
（4）、《漏电保护器动作保护器》（GB6829-86）
（5）、《建筑电气工程施工质量统一验收标准》（GB50303—2002）
（6)、《安全电压》(GB3805—83）
（7）、《建筑工程施工质量统一验收标准》（GB50300-2001）第三章首节第一条
（8）、《建筑施工安全检查评分标准》相关内容
3、编制说明
施工用电是建筑施工中一个独立的子系统,在施工全过程中与各部位有相互联系和制约的关系,正确的施工用电是保证安全生产的重要环节。为确保本工程施工质量及安全，圆满完成施工合同规定内容，施工用电必须按以下要求操作。
三、现场配电要求

1、总配电、分配电、闸刀箱、移动开关箱均为合格产品。
2、采用三级配电（总配、分配、开关），二级漏电保护（首级、末级).总配电房地面采用5×5方料做“地笼”，上铺设多层板，总配电柜前后各铺一张绝缘橡胶垫,通风窗采用百页窗防雨水吹入，窗外钉钢丝网片，以防止小动物进入；配电房内设应急照明灯。
3、用电设备实行“一机一闸一箱"，并做到电器额定值与用电设备用电容量相适应。闸刀箱漏电保安器额定动作电流为30mA，漏电动作时间为0。1S.
4、总配电箱和开关箱设置的漏电保护器，其额定漏电动作、电流和时间应作合理配合使之具有分级、分段保护功能。各配电箱进出线必须用PVC塑料止水弯管,应防尘、防雨、门锁齐全.
5、专用保护零线必须通过专用接线端子板连接紧密,与工作零线分开.
6、现场所有的总、分配电箱及相关设备应做重复接地,除配电房工作接地处（工作接地电阻不大于4Ω），应在每个回路各做一组重复接地，其接地电阻不大于10Ω，现场临时用电绘制配电线路图.
7、现场所使用的橡皮电缆应为三相五线制的五芯电缆,埋地敷设时应砌电缆沟，埋地深度不小于0。6m，并在电缆上下均匀铺设不小于50mm厚的细砂，最上面用土覆盖，并有走向标识和警示牌.
四、电气防火措施
1、总配电房檐口高度应在2。8m以上，房门应向外开启，室内应通风防鼠,备有两只以上干粉灭火器。
2、配电房内禁止堆放物品。
3、各类配电箱和用电设备周围禁止堆放易燃、易爆物品,道路通畅，前后有维修
工作面。
4、各用电设备和导线接头要连接牢固，保证有足够的接触面,并做好绝缘防护，以免造成短路或接触不良而放弧发热。
5、生活用电应严加防范,室内照明灯具距地面不得小于2。5m，远离易燃物，宿舍灯具不得挂在床头帐边。
五、配电箱与开关箱
1、漏电保护
本工程临时用电采用TN—S三相五线三极配电两极保护。三极配电指总配电箱、分配电箱、开关箱,动力配电与照明配电分别设置.两极保护指总配电箱和开关箱必须设置漏电保护器。
2、配电箱的材质和安置要求
（1）配电箱、开关箱采用铁板制作，铁板的厚度大于1。5mm。 （2）固定式配电箱、开关箱的下底与地面的垂直距离大于1。3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0。6m，小于1。5m。 （3）分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m.
（4）配电箱、开关箱装设在干燥、通风及常温场所。 （5）配电箱周围有二人同时工作的空间和通道，无任何碍操作及维修工作的物品；无灌木、杂草。 （6）配电箱、开关箱有防雨、防尘设施，有门锁.
3、配电箱开关箱装设的电器要求
(1）箱内安装是左大右小,大容量的控制开关和熔断器装设在左面，小容量的开关器安装在右面.
(2）配电箱内的电器,安装在非木质的绝缘安装板上。 （3）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零。保护接零采用标准的黄/绿双色线及专用接线板连接，与工作零线有明显的区别。 （4）配电箱、开关箱电源导线的进出为下进下出。 （5）导线的进、出口处，加强绝缘，并将导线卡固。 （6)配电箱、开关箱内选用铜线.为了保证可靠的电气连接，保护零线采用绝缘铜线。 （7)所有配电箱，均标明其名称、用途,并作分路标记.
4、总配电箱的电器配置与接线
（1）本工程用电采用TN—S系统。因本工程现场较大，临时线路较多,所以总配电箱设置漏电保护器（FQ）。 （2)总配电箱，装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）;总开关电器的额定值、动作额定值与分路开关电器的额定值、动作额定值相适应。 （3)总配电箱,装设电压表、总电流表、总电度表等仪表。
5、分配电箱的电器配置与接线
（1)分配电箱的电器配置与接线，与总配电箱的电器配置与接线，以及配电线路相适应。 （2）分配电箱，装设总隔离开关、分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作额定值与分路开关电器的额定值、动作额定值相适应。
6、开关箱的电器配置与接线
（1）开关箱的电器配置与接线,与分配电箱的电器配置与接线,以及配电线路相适应。开关箱设置漏电保护器。
（2）每台用电设备，有各自专用的开关箱，实行“一机一闸一箱"制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。 （3）开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离。开关箱设置漏电保护器。
六、接地与接零保护系统
1、零点保护措施
本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN—C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN—S三相五线接零保护。
2、TN—S三相五线接零保护架设要求
（1）保护零线不通过开关或熔断器。 （2）保护零线作为接零保护的专用线，单独使用，电缆用五芯电缆。 （3）保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接. （4）保护零线的截面积必须满足相应的要求。 （5）保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。 （6）重复接地在保护零线上.工作零线不加重复接地. (7）保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的末端做重复接地。
七、漏电保护器
1、漏电保护器的使用
（1）当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电. (2）若设备线路发生漏电故障，应在人尚未触急时即先跳闸断电,避免设备长期存在隐患，以便及时发现并排除故障。
(3）可以防止因漏电而引起的火灾或损坏设备等事故。
2、漏电保护的接线方法
（1)漏电保护器，装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。 （2）开关箱内的漏电保护器的额定漏电动作电流不大于30mA,额定漏电动作时间小于0。1s。 （3)用于潮湿场所的漏电保护器，采用防溅型产品,其额定漏电动作电流不大于15A，额定漏电动作时间小于0。1s。
（4）总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和漏电动作时间,合理配合，具有分级分段保护功能。 （5）漏电保护器,按产品说明书安装和使用.对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特性，发现问题及时修理或更换。
八、现场照明
1、照明器使用的环境条件
（1）在正常的空气相对湿度时使用,选用开启式照明。 （2)在潮湿或特别潮湿的场所，选用密闭型防水防尘照明或配有防水灯头的开启式照明器.
2、特殊场合照明器的安全电压
（1）在高温、导电灰尘和灯具离地低于2.5m等场所的照明，电源电压不大于36V。 （2)在潮湿易触电体及带电体场所的照明电源电压不大于24V. （3）在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不大于12V.
（4）宿舍内不得使用大功率电器，如电炉、电水壶、电饭锅等.
九、安全用电注意事项
1、要严格遵守安全用电规范和操作规程，在检修电气设备前应先断开电源,并用电笔检验确认无电后方能进行工作，不得带电作业.
2、现场所使用的电气设备、照明灯具的金属外壳或支架必须作保护接零,地下室和移动式照明灯具必须采用低压（36V及以下)电源供电.
3、电工每日应对施工现场临时用电进行检查，所有线路均应为专业电工架设，尤其照明线路未经允许他人不得擅自架设。电工巡检应穿戴绝缘手套、鞋，使用绝缘工具，发现温度过高或绝缘下降应及时查明原因，消除故障。电工每日应将每日工作情况进行记录,每月对各接地电阻进行复测并做好记录.
4、电动机械、电气设备拆除后，不应留有可能带电的电线，如果电线必须保留，应将电源切断，并将裸露的电线端部包上绝缘胶带。
5、停电工作时,必须在切断电源的开关上悬挂“有人工作，不准合闸”的警告牌,并将不带电部分的线路接地。挂有上述警告牌的开关，未经挂牌人同意,在任何情况下不得擅自将警告牌摘除，更不得合闸。
6、 低压变压器使用时（如内粉刷、潮湿环境照明等）应将支架稳固地放置在绝缘、干燥处，旁边悬挂警示牌。
十、负荷计算
用电设备总容量计算

现场机械设备一览表（范表)
序号
机械名称
单位
数量
功率
备注
1
搅拌机
台
1
24KW

2
混凝土配料机
台
1
12KW

3
电焊机
台
1
63KVA

4
切断机
台
1
2。5KW

5
钢筋弯曲机
台
1
3。0KW

6
成型机
台
1
4。0KW

7
切割机
台
1
2.5KW

8
钢筋调直机
台
1
3KW

9
塔吊
台
2
2×73 KW

合 计
63KVA+197 KW

总用电量为：

式中：
P—供电设备总需要容量(KVA）
P1-电动机额定功率(KW)
P2—电焊机额定容量(KVA)
P3—室外照明容量（KW）本工程室外照明用电容量取总动力用电的15％为30KW
-电动机的平均功率因数（本工程取0。75）
K1、K2、K3—需要系数（本式中K1取0。6、K2取0。6、K3取1。0）

按允许电流选择导线截面：
=1。05255。4=236。67KVA

式中:
I线—电流值（A）
P—供电设备需要容量（KVA)
K—需要系数本式中取0.6
U线—电压（V）
cos功率因数本式中取0.75
=287.68A
建设单位提供的总进线电缆为YJV22—3＊240+2＊120,查表允许载流量为660A＞287.68A，满足要求。
十一、配电箱及设置
1、配电系统应设置室内总配电箱和室外分配电箱或设备室外总配电箱和分配电箱，实行分级配电,两级保护。
2、动力配电箱与照明配电回路的漏电保护宜分别设置,如果置在同一配电箱内，动力和照明线路应分路设置。
3、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动，液体浸溅及热源烘的场所，否则，须作特殊防护处理。
4、配电箱、开关箱周围应有足够二人同时工作的空间和通道.不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草.
5、配电箱、开关箱应装设端正、牢固,移动式分配电箱、开关箱应装设在坚固的支架上。
6、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松劲，不得有外露带电部分。
7、配电箱，开关箱必须防雨、防尘.
8、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
9、每台用电设备应有各自专用的开关箱，必须实行“一机一闸、一漏一箱”制,严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）.
10、漏电保护器的选择应符合国际GB6829—86《漏电电流动作保护器(剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。使用与潮湿和有腐蚀介质声所的漏电保护器应用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0。1S.
11、总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
12、所有配电箱均应标明其名称、用途,并作出分路标记。
13、所有配电箱门应配锁，配电箱和开关箱应由专人负责，电工巡视记录，档案专人管理内容齐全。
14、所有配电箱、开关箱每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
15、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电,并悬挂停电标牌，严禁带电作业。
16、所有配电箱、开关箱在使用过程中必须按照下述操作顺序.送电操作顺序为:总配电箱-—分配电箱-—开关箱
17、施工现场停止作业一小时以上时,应将动力开关箱断电上锁。
18、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。
十二、临时用电安全措施
安全用电措施施工临时用电施工组织设计的组成部分，是保障现场临时用电工作可靠运行和人身、设备安全中不可少的配套设施。
1．安全用电技术措施
（1）接地与接零
1）在施工现场专用的中性点直接接地的低压电力线路中，必须采用TN—S 接零保护系统。
2)保护零线与工作零线分开单独敷设，不作它用，保护零线PE 必须采用绿黄双色线；
3）保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地应与保护零线相连接。
4)保护零线的截面积应不小于工作零线的截面，同时必须满足机械的要求,其中，架设设备相连的保护零线为截面不小于2。5mm2 的绝缘多股铜线。
5）电气设备的正常情况下不带电的金属外壳、部件、管道、轨道、金属操作以及靠近带电部分的金属围栏、金属门等均应作保护接零.
（2)配置漏电保护器
1）施工现场的配电箱(配电室）和开关箱应至少配置两级漏电保护器。
2）漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于10mA ，额定漏电动作时间不大于0。1s；额定漏电动作电流和额定漏电动作时间乘积的极限值为（不大于）30mAs .
3）漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器（其剩余电流互感器）只能通过工作线，而不能通过保护线。
（3）开关箱实行一机一闸制
（4）外电防护
施工现场的在建工程应按JGJ59－99《施工现场临时用电安全技术规范》的要求，保证与外电线路的安全距离或采取相应的防护措施。
(5)配电系统
1)开关电器及电气装置必须完好，无损.
2）开关电器及电气装置端正、牢固，不得乱放置。
3）带电导线与导线之间的接头必须绝缘包扎。
4)带电导线必须绝缘良好。
5)带电导线上不得搭、挂、压其他物体.
6）电气装置的进线端必须作固定连接。
7）配电箱与开关箱应作名称、用途、分路标记.
8）配电箱、开关箱应配锁并专人负责。
9）电焊机应单独开关,焊把线应双线到位，不得借用金属道、脚手架及结构钢筋作回路地线，电焊机设置点应防潮、防砸。
10）手持电动工具的电源线、插头和插座要保持完好,电源线不得任意接长和调换,工具的外绝缘应完好无损，维修、保管由专人负责。电气装置应定期检修，检修时必须做到：（A）停电；（B）悬挂停电标志牌,挂接必要的接地线；（C）由相应级别的专业电工检修;（D)检修人员应穿戴绝缘鞋和手套,使用电工绝缘工具；（E）有统一组织和专人统一指挥.
（6）照明
1）在坑内作业、夜间施工或自然采光差的场所、作业厂房、料具堆放场、道路仓库、办公室、食堂、宿舍等设置一般照明、局部照明或混合照明.
2）根据使用场所的环境条件选择相应的照明器,如开启式、防水型。
3）用220V 电源照明时，要在电源一侧加装漏电保护器，使用行灯照明，其电源、电压不应超过36V，灯体与手柄应牢固、绝缘良好、电源线应用橡套电缆线，行灯变压器有防潮、防雨设施.
(7）对各类用电人员进行安全用电基本知识培训。
（8）电器工作人员必须穿戴防护用品，持证上岗.
（9)施工期间必须有机电人员值班处理电故障事故，非专职人员不得触动机电设备。
（10）雨期施工必须做好防雷、防电、防漏等工作。机电设备要避盖防雨并接零线和保护设备。
（11)各种机械安装应做到上有棚下有垫，经常保持机棚周围的文明整洁，排水良好。
(12)严守操作规程，各项规章制度，严禁违章操作和违章指挥，杜绝一切机械责任事故的发生，确保安全生产.
2．安全用电组织措施
(1)、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和接受交底人的签字手续,载明交底日期.
（2）、建立安全检测制度。从临时用电工程完工开始,定期进行检测，主要内容是:接地电阻值,电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
（3）、建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容，技术措施、处理结果、维修人员、验收人员等。
(4）、建立工程拆除制度.建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
（5）、建立安全检查评估制度.施工管理部门和企业按照JGJ59－99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
(6)、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。
（7）、建立安全教育和培训，经过考核合格者持证上岗。严禁无证上岗或随意串岗。
(8）强化安全用电领导体制,改善电气技术队伍素质。
巴东县兴东建设总公司工程项目部
二○一二年 三月十九日

临时用电施工组织设计
一、编制依据
1.1风电场工程施工现场平面布置图;
1.2 《施工现场临时用电安全技术规程》（JGJ46-2005）;
1.3 《建设工程施工现场供用电安全规范》（GB50194—93);
1。4 《建设工程安全生产条例》；
1。5 《建筑施工计算手册》第二版；
1。6 国家及有关施工现场安全用电标准；
1。7 《实用建筑电工手册》；
1.8主要施工用电机械计划表（土建提供）；
二、工程概况
连江北茭风电场共计划安装24台风机及一座升压站区.上述风机基础
