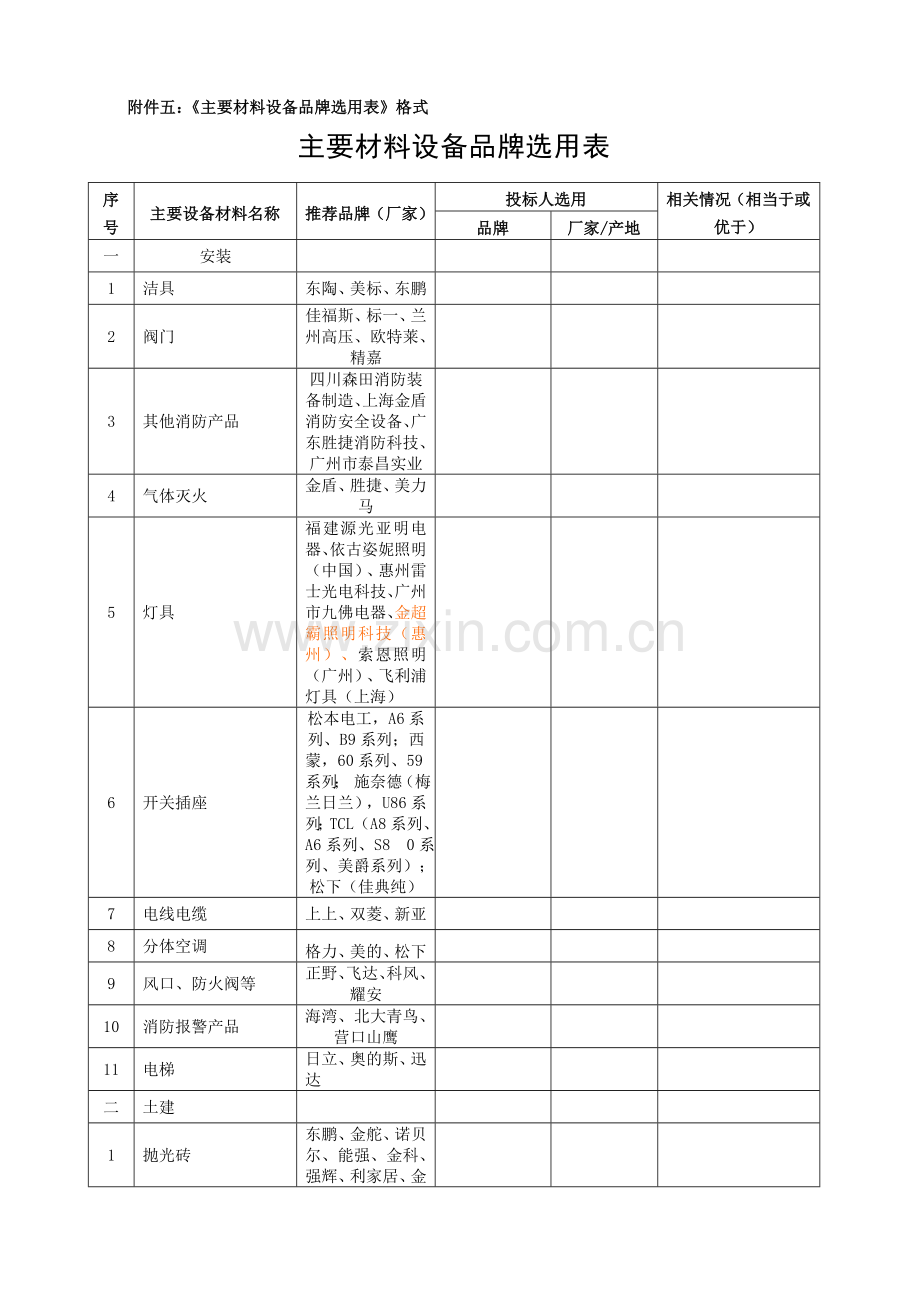

附件五：《主要材料设备品牌选用表》格式
主要材料设备品牌选用表
序号
主要设备材料名称
推荐品牌（厂家）
投标人选用
相关情况（相当于或优于）
品牌
厂家/产地
一
安装

1
洁具
东陶、美标、东鹏

2
阀门
佳福斯、标一、兰州高压、欧特莱、精嘉

3
其他消防产品
四川森田消防装备制造、上海金盾消防安全设备、广东胜捷消防科技、广州市泰昌实业

4
气体灭火
金盾、胜捷、美力马

5
灯具
福建源光亚明电器、依古姿妮照明（中国）、惠州雷士光电科技、广州市九佛电器、金超霸照明科技（惠州）、索恩照明（广州）、飞利浦灯具（上海）

6
开关插座
松本电工，A6系列、B9系列；西蒙，60系列、59系列； 施奈德（梅兰日兰），U86系列；TCL（A8系列、A6系列、S8 0系列、美爵系列）；松下（佳典纯）

7
电线电缆
上上、双菱、新亚

8
分体空调
格力、美的、松下

9
风口、防火阀等
正野、飞达、科风、耀安

10
消防报警产品
海湾、北大青鸟、营口山鹰

11
电梯
日立、奥的斯、迅达

二
土建

1
抛光砖
东鹏、金舵、诺贝尔、能强、金科、强辉、利家居、金牌亚洲、澳翔、萨米特、康建、新中源、斯米克、蒙娜丽莎、樵东、长城、特地

2
花岗岩
南安市宗艺石材、泉州市恒隆石业发展、厦门汇兴石材、福建省凤山石材集团、福建省南安市泉隆石业

3
实木复合地板
吉林森工金桥地板集团、浙江世友木业、广东盈彬大自然木业、广州市卫之天装饰材料、安信伟光（上海）木材深圳分公司、昆山盈意大自然木业、圣象集团、安信伟光（上海）木材

4
石膏板
云中龙、美穗、凌昊、康纳天花、思龙

5
铝板、铝扣板天花、铝塑板
广州斐索建材、肇庆鑫盈装饰材料、佛山市中茂金属建材

6
涂料
海生、龙牌、佐敦

7
防水材料（涂料）
耐渗、科顺、蓝盾

注：1、本表中未列明的主要材料、设备由投标人视本工程具体实际情况自行填报。
2、投标人若在技术标投标文件中选用的材料、设备与经济标投标文件中选用材料、设备不一致的，中标后，招标人有权选用质量性能较优、质量档次高的品牌/生产厂家，投标人不能因此向招标人要求调整价差。
3、本表中涉及的主要材料、设备如选用相当于或优于招标文件中推荐品牌（厂家）的，需提供有效的证明材料，有效证明材料需能充分证明其选用品牌的质量档次相当于或优于招标文件要求，且在采购前必须经招标人审批同意，否则，视为自行更换品牌，按招标文件和合同规定承担违约责任。

投标人：　　（盖章）
法定代表人或授权代理人(签字或盖章)：
日 期： 年 月 日

第一章 工程概况
1。1。 工程概况
xx市**＊全民健身活动中心体育场位于＊**区，东临包神铁路，西接xx路，南至xx西街.其中的体育场工程基地占地面积74748㎡ 观众席共有35107座，总建筑面积为100451㎡ 。设有开合屋盖，可以满足全天候使用要求，建成后将成为我国目前国内规模最大的开闭顶体育建筑。结合内蒙古草原“弓”造型，巧妙的采用钢管拱桥的设计理念，通过钢索将屋盖大部分重力荷载传给大拱,使大跨度屋盖桁架高度大大降低,水平荷载则由下部刚度较大的混凝土看台结构承担。体育场固定屋盖投影为椭圆形，短轴为220米,长轴为268米, 巨拱高度129米，跨度320米，固定屋盖和活动网壳顶部标高为54。742米.
＊**体育中心体育场钢结构工程为开合屋盖斜拉索悬挂空间钢管桁架体系.用于悬挂屋盖的大拱为四边形管桁架结构,其造型为蒙古草原弓箭；大拱通过46根拉索与主桁架上弦杆连接，轨道桁架两端与环形桁架连接，环形桁架通过弹性球铰支座与混凝土柱连接，固定网壳的主桁架一端与环形桁架相贯连接,另一端与轨道桁架连接，轨道桁架上部架设轨道梁，轨道梁上安装可开合式屋盖.总用钢量约11000余吨。
1。2。参建单位
建设单位：xx市＊＊＊区政府投资工程基本建设办公室
设计单位：
监理单位：
工程总承包：
钢结构承包:
1.3。 编制依据
SO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。
主要国家标准一览表：
序号
标准名录
标准编号
1
《建筑结构荷载规范》2006年版
GB 50009—2001
2
《建筑抗震设计规范》2008年版
GB 50011—2001
3
《钢结构设计规范》
GB 50017—2003
4
《钢结构工程质量检验评定标准》
GB50221—95
5
《冷弯薄壁型钢结构技术规范》
GB 50018—2002
6
《钢结构工程施工质量验收规范》
GB 50205—2001
7
《建筑工程施工质量验收统一标准》
GB 50300—2001
8
《建筑工程施工质量评价标准》
GB 50375—2006
9
《碳素结构钢》
GB/T700—2006
10
《优质碳素结构钢技术条件》
GB699—88
11
《低合金高强度结构钢》
GB/T1591—94
12
《热轧H型钢》
GB/T 9946—88
13
《建筑结构用钢板》
GB/T19879—2005
14
《结构用无缝钢管》
GB/T8162—2008
15
《直缝电焊钢管》
GB/T 13793-2008
16
《热轧H型钢和部分T型钢》
GB/T11263—2005
17
《碳素结构钢和低合金结构钢热轧薄钢板及钢带》
GB 912-89
18
《碳素结构钢和低合金结构钢热轧厚钢板及钢带》
GB/T3274—88
19
《热轧等边角钢尺寸、外形、重量及允许偏差》
GB 9787-88
20
《热轧不等边角钢尺寸、外形、重量及允许偏差》
GB9788-88
21
《热轧槽钢尺寸、外形、重量及允许偏差》
GB707-88
22
《热轧钢板和带钢尺寸、外形、重量及允许偏差》
GB709—88
23
《冷弯型钢技术条件》
GB/T 6725—92
24
《厚度方向性能钢板》
GB/T 5313—85
25
《钢结构用扭剪型高强度螺栓连接副技术条件》
GB/T 3633—95
26
《圆柱头焊钉》
GB/T 10433-89
27
《碳钢焊条》
GB/T 5117—95
28
《低合金钢焊条》
GB/T 5118-95
29
《熔化焊用钢丝》
GB/T14957—94
30
《气体保护焊用钢丝》
GB/T14958-94
31
《埋弧焊用碳钢焊丝和焊剂》
GB/T 5293—99
32
《埋弧焊用低合金钢焊丝和焊剂》
GB/T 12470-2003
33
《钢结构焊缝外形尺寸》
GB 10854—89
34
《钢熔化焊对接接头射线照相和质量分级》
GB/T 3323—2005
35
《钢焊缝手工超声波探伤方法和探伤结果分级》
GB/T 11345-89
36
《埋弧焊焊缝坡口的基本形式与尺寸》
GB/T986-88
37
《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》
GB/T985-88
38
《建筑防腐蚀工程施工及验收规范》
GB 50212-2002
39
《建筑防腐蚀工程质量检验评定标准》
GB 50224-95
40
《涂装前钢材表面锈蚀等级和除锈等级》
GB 8923—88
41
《漆膜附着力测定法》
GB 1720-79
42
《建筑设计防火规范》
GB 50016—2006
43
《建筑构件耐火试验方法》
GB 9978—99
44
《钢结构防火涂料通用技术》
GB 14907-2002
45
《建设工程项目管理规范》
GB/T 50326-2006
46
《建设工程文件归档整理规范》
GB/T50328—2001
47
《起重机设计规范》
GB/T3811—2008
48
《起重机安全规范》
GB6067—85
49
《起重机试验规范和程序》
GB/T 5905—98
50
《电气装置安装工程施工及验收标准》
GBJ232-82
51
《焊接质量要求》
GB/T 12467—98
52
《电气装置安装工程施工及验收规范》
（GB50254-GB50259）-96
53
《工程测量规范》
GB 50026—2007
54
《屋面工程质量验收规范》
GB 50207-2002

第二章钢结构特点和难点
2.1. 钢结构特点
钢结构特点:钢结构由大拱及拉索、固定屋盖、活动屋盖、商场及飘带屋盖组成。

大拱及拉索：
大拱采用钢管桁架形式，整体跨度为320m，拱高129m，拱所在平面与地面垂线倾斜6.1°。拉索共46根，采用Φ5×241半平行钢丝，高强度钢丝采用热镀锌钢丝。

固定屋盖：
固定屋盖几何形态为球面，外径359.5m，由2榀主桁架、34榀次桁架、四周一圈环向桁架、水平支撑体系及固定屋盖支座五部分组成。

活动屋盖：
活动屋盖由两个单元块组成，在中间直线相交，活动屋盖主桁架跨度为83.758m。每个单元块由4榀横向主桁架、2榀纵向主桁架及纵向两侧边桁架组成。

商场及飘带屋盖：
商场屋盖由61榀主桁架及15榀次桁架组成，桁架高度最高为2.5m；飘带屋盖由31榀主桁架及7榀次桁架组成，桁架高度最高为2.5m。

2。2．难点
2.2。1。吊装方案的确定与施工机械的选则
根据吊装方案,吊装构件中轨道拱截面尺寸大，单体重量（最大重量为245吨）,构件吊装选用的是大吨位起重机械(500吨与400吨履带双机抬吊），同时巨拱中间段（水平长度180米)重量大、高，选择塔架进行整体提升。大型构件吊装控制是本工程的重点.
2。2。2。巨拱提升角度控制
1。四个吊点提升速度
2。两侧缆风绳调整
3.提升中测量监控
4.对主拱提升低空偏转,并有效控制结构初始位形。
2.2。3.拉索张拉
1.分阶段、多循环、分批、分级的张拉方法
2。张拉方法
张拉阶段
张拉循环
分批张拉顺序
第一阶段
预紧à40％
从中间向两端对称进行
40％à50%
从两端向中间对称进行
第二阶段
50％à75％
从两端向中间对称进行
75%à90%
从中间向两端对称进行
90％à100％
从两端向中间对称进行
第三章 施工总体部署
总指挥：***
副指挥：***

3.1 组织机构图

项目经理： ***
项目执行经理： ***
*******

施工经理：
总工：

施工员：
安全员：
质量员：

资料员

测量员：
技术员：

装饰队
张拉队
防腐队
机械队
提升队
钢构安装队
结构加工厂厂矿企业厂厂矿企业厂

3。2 施工机械设备
现场拟投入的施工设备如下表：
序
号
设备名称
型号
规格
数量
国别
产地
制造
年份
额定
功率（kw）
生产
能力
用于施
工部位
备注
1
400
吨履带吊
SCC4000
1
中国
2009

400T
吊装
租赁
2
150
吨履带吊
QUY150C
2
德国
2004

150T
吊装
租赁
3
50吨汽车吊
QY50H
2
中国
2006

50T
卸货，安装
租赁
4
25吨汽车吊
QY25C
10
中国
2005

25T
拼装
租赁
5
直流电焊机
ZX7-400
120
中国
2005
18
－
焊接
自有
6
半自动保护焊机
CPXS-500
40
中国
2006
18

焊接
自有
7
碳刨机
ZX5-630
2
中国
2002

－

自有
8
电焊条烘箱
YGCH—X-400
2
中国
2003
6
－

自有
9
电热焊条保温筒
TRB系列
250
中国
2003
5
－

自有
10
角向砂轮机
JB1193-71
20
中国
2006
2
－

自有
11
空气压缩机
XF200
2
中国
2002
7.5
－

自有
12
照明设备
1000瓦
40
中国
2003
1
－

自有
13
20t手拉葫芦
HSZ-20
12
国产
2004

20T

自有
14
10t手拉葫芦
HSZ—10
20
国产
2004

10T

自有
15
500
吨履带吊
QUY500
1
中国
2009

500T
吊装
租赁

3。3 施工用电用水

3。3。1施工用电
一、用电设备
根据本工程钢结构的特点和工程量，以及施工组织设计和施工工期要求,我公司在本项目将配备如下用电设备：
序号
设备名称
规格
功率×台数
合计功率
1
直流电焊机
ZX7—400
18KW×120
2160 KW
2
CO2焊机
CPXS-500
18 KW×40
720 KW
3
电焊条烘箱
YGCH—X-400
6 KW×2
12 KW
4
照明设备
1000W
1 KW×40
40 KW
5
角向砂轮机
JB1193—71
0。55KW×20
11 KW
6
空气压缩机
XF200
7.5KW×2
15 KW
7
其它设备

20 KW
根据施工现场用电设备的配置情况,本工程用电主要可分为动力用电和照明用电两大类：
P=1。05×(K1ΣP1/cosφ+K2ΣP2+K3ΣP3)
其中：ΣP1—施工现场用电动机额定功率之和;
ΣP2—施工现场用电焊机额定功率之和；
ΣP3—施工现场照明容量之和；
cosφ—电动机平均功率因数，在此取0.75;
考虑到用电设备满负荷运行并非同时出现(即在不同一时段运行），故确定用电系数采用系数法确定，凡属于电动机工作原理的运行系数K1=0。6，凡属于电焊机工作原理的运行系数K2=0。5，凡属于照明或是电阻器工作原理的系数K3＝0。8。
ΣP1=11+15=26 KWΣP2=2160+720=2880 KWΣP3=40+15+20=75KW
则P=1。05×(0.6×26/0。75+0。5×2880+0。8×75）≈1600KW
根据本工程的施工量和进度安排，本工程每个月的电容量见下直方图：

二、电缆配置
从总包1＃至10＃配电箱取电:采用6条3＊95mm2+2＊50 mm2的五芯电缆和5条3＊50mm2+2＊25 mm2,电压380V.
三、敷设及保护措施
1．临时用电一级供电箱总包提供,二级电箱施工队敷设。
2．施工现场安装、维修或拆除临时用电等作业，必须由电工完成.
3．使用用电设备前必须按规定穿戴和配备好相应的劳动防护用品,并检查电气装置和保护设施是否完好。严禁设备带“病”转.停用的设备必须拉闸断电，锁好开关箱。
4．在建工程不得在外高、低压线路下方施工。外高、低压线路下方也不得搭设作业棚、建造生活设施或堆放构件、材料及其他杂物等。
5．在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离，其安全操作距离必须符合有关规范规定，否则应采取防护措施,如增挂醒目的警告标志牌。
6．施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的垂直距离应符合有关规范的要求。
7．施工现场用电缆“三相五线制”。电线必须符合有关规定,配线（包括架空线）应分色（包括配电箱内连接）,相线L1为黄色，相线L2为红色，L3为绿色，工作零线N为淡蓝色，保护零线PE为绿/黄色.严禁采用四芯或三芯电缆外加一根电线代替五芯或四芯电缆。禁止使用老化电线,破皮的应进行包扎或更换。
8．每台用电设备应有各自专用的开关箱,应实行“一机一闸一漏一箱”制开关箱内严厉用同一个开关电器直接控制2台及2台以上用电设备(含插座)。
9．所有配电箱、开关箱应每月进行检查和维修一次，检查、维修人员必须专业电工。检查、维修时，必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业 。施工现场停止作业1小时以上时,应将动力开关箱断电上锁。
10．熔丝应与设备容量相匹配，不得用多根熔丝绞接代替一根熔线.每根熔丝的规格塑料应一致，严禁用其他金属丝代替熔丝。
11．工现场照明灯具的金属外壳必须作保护接零，其电源线应用三芯橡皮护套电缆,严禁使用花线和护套线.电源线不得随地拖拉或缠绑在脚手架等设施构架上.
12．照明灯具的安装，室外高度应大于3米,室内应大于2。4米,大功率的金属卤化灯和钠灯应大于5米.
3。3。2 施工用水
xx＊＊＊区全民健身活动中心体育场钢结构安装的临时用水主要为生活和消防用水.二者由总包单位统一规划,安装用水将按总包单位的管理执行。
3。4劳动力计划安排与材料进场计划
3.4。1劳动力安排
xx＊＊＊区全民健身活动中心体育场钢结构工程现场劳动力安排如下：
工种
现场安装投入劳动力情况
3月
4月
5月
6月
7月
8月
管理人员
15
15
15
15
15
15
测量工
6
6
6
6
6
8
起重工
40
50
50
50
50
50
电焊工
60
80
100
120
120
200
探伤工
3
3
3
3
3
3
铆工
60
70
80
80
80
80
装饰工
0
0
0
20
35
0
专业提升人员
0
0
20
40
40
0
辅工
40
50
50
50
50
40
涂装工
10
20
20
20
20
30
维修电工
5
5
5
5
5
5
现场人数总计
239
290
349
409
424
431
现场安装劳动力直方图
二材料进场计划
钢结构主要材料进场（工地)计划表：
内容
开始进场
完成进场
占工程材料总量
具体位置
钢结构
第一批
2010。1。18
2010.5.8
70%
固定屋盖和大拱
第二批
2010.5.8
2010。6.8
15％
活动屋盖
第三批
2010.5。15
2010。6。19
15％
商场和飘带
3。5工程目标
3。5.1质量目标
钢结构工程质量一次性验收合格且达到钢结构金奖,争创“鲁班奖"。
3.5.2工期目标
积极配合土建单位的施工，按现场混凝土施工、交工，计划总现场安装总工期164日历天.其中的节点工期目标主要分为六个主要节点：
2009年11月15日完成全部的深化设计图。
2010年5月10日固定屋盖构件加工制作完并送到现场.

2010年4月15日钢构开始吊装。
2010年5月6日卷扬机进场。
2010年8月10日固定钢屋架的完工。
2010年11月10日整个钢结构、开闭顶开闭系统结束安装时间。
3。5。3管理目标
服从xx＊＊*区政府基建办、总承包及有关政府部门的管理,积极配合监理单位、设计单位、相关联系单位的工作，使每道工序能有机衔接。

3。6施工进度计划图（后附图)
13

3。7施工平面布置图

第五章 钢结构现场拼装
5。1 现场拼装方案简述

内 容
根据现行道路运输的规定，最大允许运输的构件规格为3。5米（宽度）×3米（高度）×18米(长度）。因此,本工程固定屋盖、活动屋盖、大拱、商场和飘带钢结构构件均采用“散件出厂、现场拼装” 的拼装方案，同时根据吊装设备的性能要求和安装方案对构件进行分段。各区域构件吊装分段情况如下:
固定屋盖
1) 主桁架MTa、MTb在现场分别组拼成5个吊装单元进行吊装，共10个吊装单元。
2) 次桁架T0a～T5a、T0b～T5b、T3~T6各作为一个吊装单元进行整体拼装，共30个吊装单元.
3) 次桁架T7a、T7b分别划分为8个吊装单元进行拼装，共16个吊装单元。
4) 环桁架CTa、CTb分别划分为12个吊装单元、CT为6个吊装单元进行拼装,共30个吊装单元.
活动屋盖
活动屋盖构件采用吊装方案.
1) 主桁架RT1~RT3、RT6a和RT6b,在现场地面拼装完成后进行吊装。
2) 两榀RT4桁架分别作为一个吊装单元进行拼装,共2个吊装单元。
3) RT5a和RT5b桁架分别划分成8个吊装单元和6个后装段。8个吊装单元在拼装场地拼装完成后吊装。
巨拱
1) 本工程中巨拱桁架的吊装分段分为两种类型:1。由两根侧弦杆组成的平面桁架；2.由四根弦杆组成的四面体桁架.
2) 巨拱桁架分片桁架拼装单元共计8榀,其浇筑在混凝土中。
3) 巨拱桁架端侧分段(分片）桁架拼装完成后，直接分段吊装有8个榀；巨拱中段提升单元分段桁架拼装完成后，需进行二次拼装，即拼装成巨拱中段提升单元,详见巨拱提升方案.
商场
商场钢桁架采用“现场组拼成吊装单元”。
1) 商场吊装单元为落于柱顶的两榀主桁架及主桁架间的次结构组成，吊装单元现场拼装，共计7个。
飘带
飘带现场拼装方案：平面桁架分段拼装成平面吊装单元（整榀吊装）；平面桁架拼装采用卧拼形式。

5。2拼装胎架设计和主要桁架截面、规格说明
本工程中的桁架截面形式有倒三角形、矩形和梯形等,形状较多，拼装随吊装进行,拼装场地不断转换，现取具有代表性的桁架来说明。

1。固定屋盖主桁架拼装胎架：
`

上弦杆截面为：D600×12、D600×14、D600×20、
D600×25、D600×30

中弦杆截面为：内侧两道为
D600×16、D600×25、D600×30，外侧一道为D402×12

水平腹杆截面为：一般为D219×6、D219×10、D245×10、D273×12、D351×12、D351×18、D402×12，轨道梁下腹杆为D600×25、
D600×50

下弦杆截面为：D402×12、D500×16

竖向腹杆截面为：
D219×6、D219×8、D219×10、D245×10、D245×12、D273×12、D273×14、D351×18、D402×20

高9.37m

截面宽6.8m
:

2。固定屋盖次桁架拼装胎架:

上弦杆截面为：D299×10、D351×12、D351×16、D402×16、D402×20、
D500×12、D500×14、D500×16、
D500×20、D500×25、D500×30、
D500×50、D500×60、D500×100

水平腹杆截面为：
D159×5、D159×6、D159×8、D180×8、D180×10、D219×10、D219×12、D245×14、D299×14

下弦杆截面为：D402×12、D402×14、D402×16、D402×20、D500×20、D500×30

竖向腹杆截面为：
D159×5、D159×6、
D159×8、D180×8、
D180×10、D219×10、D219×12、D245×12、D351×18

截面三角形：5米＊5米

3． 固定屋盖环桁架拼装胎架
水平腹杆截面为：
D159×6、D180×8、D180×10、D219×10

上弦杆截面为：D245×12、D351×12、D402×12

竖向腹杆截面为：
D159×6、D159×8、
D180×8、D180×12、
D245×12、
D299×10

下弦杆截面为：
D351×12、D402×12、D402×14、D402×18、D500×20

V形支撑截面为：
D402×16、D402×20、D500×20、D600×20、D700×25、D700×30、D800×60、D800×70

截面梯形：5米*5米

4．巨拱拼装胎架

上弦杆最大截面为：
D1200×25、D1200×30

水平腹杆最大截面为：D299×12、D299×16、D402×16

下弦杆最大截面为：
D1200×25、D1200×30

竖向腹杆截面为：D402×12

截面：5米＊5米~5米＊8米

5。3拼装机械的选择
本工程现场拼装场内和场外两个拼装区域,桁架大部分均为现场拼装，拼装工作量大，因此考虑按照吊装顺序进行拼装机械选择及布置。在场外拼装区域布置4台25吨汽车吊进行拼装，在场内拼装区域布置6台汽车吊进行拼装.
25吨汽车吊起重性能如下：
的起重性能表
作业半径(m)
主臂
主＋副臂
10
15.25
20。5
25.75
31
31+8
3
25

5
17.9
14。5
9。5

7
11。5
10.3
8。9
7.5
6.0

9

6。85
6。85
6.4
5.3

11

4。7
5。2
5。0
4.4
2。4
13

3。2
3.6
3。6
3。6
2。2
15

2.65
2。65
3。0
2。0

5.4固定屋盖吊装机械设备的选用及起重能力分析
＊*＊体育场大型吊机选用表
类别
序号
构件名称
最大重量（吨)
作业半径(米）
选用起重机械型号
内场吊装
1
MTb1
169。875
30
500吨履带吊 主臂78米，半径30米,起重量181。5吨（操起）
2
CTb1
18。711
38
500吨履带吊 主臂78米，
3
T5b—2
12。53
32
500吨履带吊 主臂78米，
4
CT1
30。302
38
500吨履带吊 主臂78米，
5
CT2
18。81
38
500吨履带吊 主臂78米,
6
CT3
25.261
38
500吨履带吊 主臂78米，
7
CTb2
15。62
40
500吨履带吊 主臂78米,
8
CTb3
17。505
42
500吨履带吊 主臂78米，
9
MTb2
84。071
20
500吨履带吊 主臂78米,
10
T4b-2
21.3
24
500吨履带吊 主臂78米，
11
T3b-2
31。8
22
500吨履带吊 主臂78米，
12
CTb4
17.926
45
500吨履带吊 主臂78米，
13
CTb5
17.378
47
500吨履带吊 主臂78米，
14
MTb3
110
20
500吨履带吊 主臂78米，
15
T2b—2
31。44
20
500吨履带吊 主臂78米，
16
T1b—2
33。569
22
500吨履带吊 主臂78米,
17
CTb5
21.659
49
500吨履带吊 主臂78米，
18
MTb4
54。513
20
500吨履带吊 主臂78米,
19
T0b
37。238
22
500吨履带吊 主臂78米,
综上吊机选型: 主臂78米，副臂半径（250t/16m）

**＊体育场大型吊机选用表
类别
序号
构件名称
重量（吨）
作业半径（米）
选用起重机械型号
内场吊装
1
MTa1
146.34
30
500吨履带吊 主臂78米,半径30米,起重量181。5吨（操起）
2
MTa2
120。22
30
500吨履带吊 主臂78米,半径30米，起重量181。5吨(操起）
3
CTa1
18。084
38
500吨履带吊 主臂78米，
4
CTa2
17。95
40
500吨履带吊 主臂78米，
5
CTa3
17。424
42
500吨履带吊 主臂78米，
6
T5a-2
12。583
32
400吨履带吊 主臂72米，
7
T4a—2
22.296
24
400吨履带吊 主臂72米，
8
T3a-2
34。151
20
400吨履带吊 主臂72米,
9
CTa4
17.72
45
400吨履带吊 主臂72米，
10
CTa5
16。139
47
400吨履带吊 主臂72米，
11
CTa6
20。9
48
400吨履带吊 主臂72米,
12
MTa3
107。788
24
400吨履带吊 主臂72米，
13
MTa4
54。805
24
400吨履带吊 主臂72米,
14
T2a-2
30。537
22
400吨履带吊 主臂72米,
15
T1a—2
33.672
22
400吨履带吊 主臂72米,
16
T0a—2
36。01
22
400吨履带吊 主臂72米,

24

66

介质——材料选用表

介质
材料牌号
Steel
C.I.D.I.
Brz
316SS
20合金
CD4MCu
Mon
Ni
H-B
H-C
Ti
Zi
乙醛， 70 ℉
B
A
A
A
A
A
A

A
A
A
醋酸， 70 ℉
×
A
A
A
A
B
B
A
A
A
A
醋酸， <50% ，沸点
×
B
A
A
B
B
B
C
A
A
A
醋酸， <50% ，沸点
×
×
B
A
C
B
B
×
A
A
A
丙酮，沸点
A
A
A
A
A
A
A
A
A
A
A
三氯化铝， <10% ， 70 ℉
×
B
C
B
C
B
C
A

B
A
三氯化铝， >10% ， 70 ℉
×
×
C
B
C
C
×
A

B
A
三氯化铝， <10% ，沸点
×
×
×
C
×
×
×
A

×
A
三氯化铝， >10% ，沸点
×
×
×
×
×
×
×
A
×
×
A
硫酸铝， 70 ℉
×
B
A
A
A
B
B
B
B
A
A
硫酸铝， <10% ，沸点
×
B
B
A
B
×
×
A
A
A
A
硫酸铝， >10% ，沸点
×
C
C
B
C
×
×
B
B
C
B
氯化铵， 70 ℉
×
×
B
B
B
B
B

A
A
A
氯化铵， <10% ，沸点
×
×
B
B
C
B
B
B
A
A
A
氯化铵， >10% ，沸点
×
×
×
C
×
C
C

C
C
C
氟硅酸铵， 70 ℉
×
×
C
B
C
×
×

C
×
×
硫酸铵， <40% ，沸点
×
×
B
B
C
B
B
×
B
A
A
砷酸 225 ℉
×
×
C
B
C
×
×

氯化钡， <30% ， 70 ℉
×
B
C
B
C
B
B
B
B
B
B
氯化钡， <5% ，沸点
×
B
C
B
C
B
B
B
B
A
A
氯化钡， >5% ，沸点
×
C
×
C
×
C
C
C
C
C
C
氢氧化钡， 70 ℉
B
×
A
A
A
B
A
B
B
A
A
硝酸钡，沸点
C
×
B
B
B

B
B

B
B
硫酸钡， 70 ℉
C
×
B
B
B
×
×

A
A
苯 ( 甲 ) 酸
×
C
B
B
B
B
B
A
A
A
A
硼酸，沸点
×
C
B
B
B
C
C
A
A
B
B
三氯化硼， 70 ℉ (干)
B
B
B
B
B
B
B
B
B

三氟化硼， 70 ℉， 10%(干)
B
B
B
A
B
A
A

A

盐水， 70 ℉
×
×
×
×
×

B
B

溴 ( 干 ) ， 70 ℉
×
×
×
×
×
×
C
B
B
×
×
溴 ( 湿 ) ， 70 ℉
×
×
×
×
×
×
C

B
×
×
硫酸氢钙， 70 ℉
×
×
B
B
B
×
×

B
A
A
硫酸氢钙，沸点
×
×
C
B
C
×
×

C
A
A
氯化钙， 70 ℉
B
C
B
B
B
B
B
A
A
A
A
氯化钙， <5% ，沸点
C
C
B
B
B
A
A
A
A
A
A
氯化钙， >5% ，沸点
×
C
C
B
C
C
C
A
A
B
B
氢氧化钙， 70 ℉
B
B
B
B
B
B
B

A
A

氢氧化钙， <30% ，沸点
C
B
B
B
B
B
B

A
A

氢氧化钙， >30% ，沸点
×
×
C
C
C
C
C

B
A

氯酸钙， <2% ， 70 ℉
×
×
×
C
×
×
×

A
A
A
氯酸钙， >2% ， 70 ℉
×
×
×
C
×
×
×

B
A
B
苯酚， 70 ℉
C
B
A
A
A
A
A
A
A
A
A
二硫化碳， 70 ℉
B
B
A
A
A
B
B

A

碳酸， 70 ℉
B
C
A
A
A
C
B
A
A
A
A
四氯化碳， 100% ，沸点
B
B
A
A
A
A
A
B
B
A
A

氯酸， 70 ℉
×
×
×
B
C
×
×
×
C
