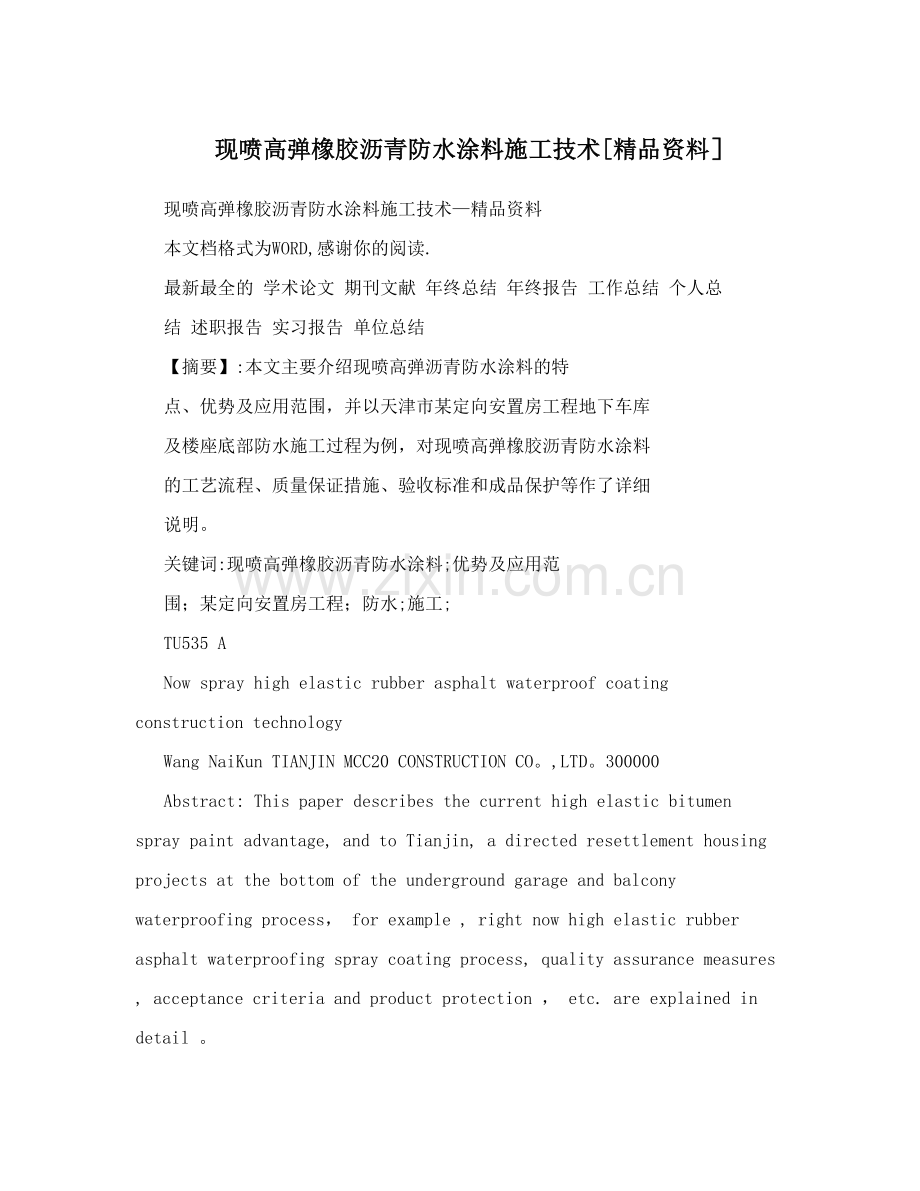

现喷高弹橡胶沥青防水涂料施工技术[精品资料］
现喷高弹橡胶沥青防水涂料施工技术—精品资料
本文档格式为WORD,感谢你的阅读.
最新最全的 学术论文 期刊文献 年终总结 年终报告 工作总结 个人总
结 述职报告 实习报告 单位总结
【摘要】:本文主要介绍现喷高弹沥青防水涂料的特
点、优势及应用范围，并以天津市某定向安置房工程地下车库
及楼座底部防水施工过程为例，对现喷高弹橡胶沥青防水涂料
的工艺流程、质量保证措施、验收标准和成品保护等作了详细
说明。
关键词:现喷高弹橡胶沥青防水涂料;优势及应用范
围；某定向安置房工程；防水;施工;
TU535 A
Now spray high elastic rubber asphalt waterproof coating construction technology
Wang NaiKun TIANJIN MCC20 CONSTRUCTION CO。,LTD。300000
Abstract: This paper describes the current high elastic bitumen spray paint advantage, and to Tianjin, a directed resettlement housing projects at the bottom of the underground garage and balcony waterproofing process， for example , right now high elastic rubber asphalt waterproofing spray coating process, quality assurance measures , acceptance criteria and product protection ， etc. are explained in detail 。

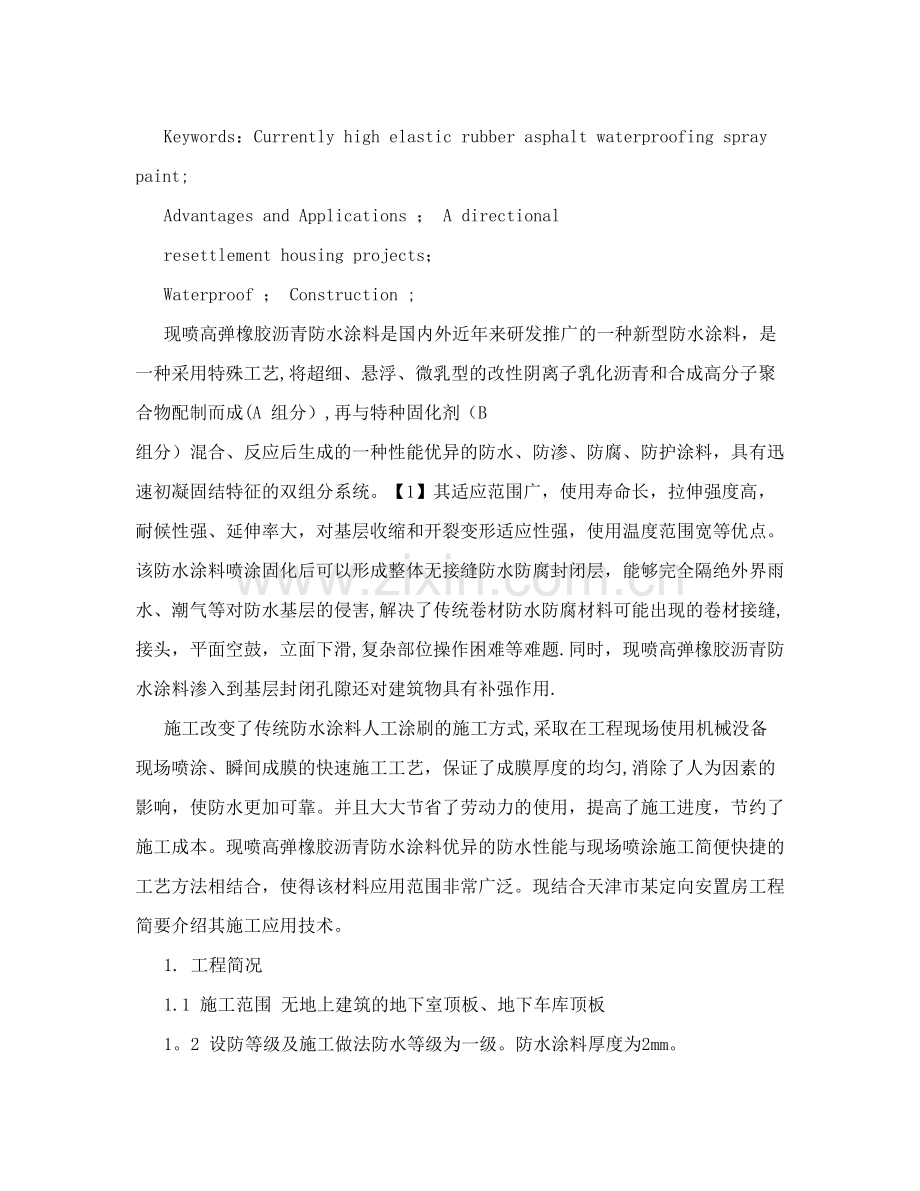

Keywords：Currently high elastic rubber asphalt waterproofing spray paint;
Advantages and Applications ； A directional
resettlement housing projects；
Waterproof ； Construction ;
现喷高弹橡胶沥青防水涂料是国内外近年来研发推广的一种新型防水涂料，是一种采用特殊工艺,将超细、悬浮、微乳型的改性阴离子乳化沥青和合成高分子聚合物配制而成(A 组分）,再与特种固化剂（B 组分）混合、反应后生成的一种性能优异的防水、防渗、防腐、防护涂料，具有迅速初凝固结特征的双组分系统。【1】其适应范围广，使用寿命长，拉伸强度高，耐候性强、延伸率大，对基层收缩和开裂变形适应性强，使用温度范围宽等优点。该防水涂料喷涂固化后可以形成整体无接缝防水防腐封闭层，能够完全隔绝外界雨水、潮气等对防水基层的侵害,解决了传统卷材防水防腐材料可能出现的卷材接缝,接头，平面空鼓，立面下滑,复杂部位操作困难等难题.同时，现喷高弹橡胶沥青防水涂料渗入到基层封闭孔隙还对建筑物具有补强作用.
施工改变了传统防水涂料人工涂刷的施工方式,采取在工程现场使用机械没备现场喷涂、瞬间成膜的快速施工工艺，保证了成膜厚度的均匀,消除了人为因素的影响，使防水更加可靠。并且大大节省了劳动力的使用，提高了施工进度，节约了施工成本。现喷高弹橡胶沥青防水涂料优异的防水性能与现场喷涂施工简便快捷的工艺方法相结合，使得该材料应用范围非常广泛。现结合天津市某定向安置房工程简要介绍其施工应用技术。
1. 工程简况
1.1 施工范围 无地上建筑的地下室顶板、地下车库顶板
1。2 设防等级及施工做法防水等级为一级。防水涂料厚度为2mm。
1。3 防水原则本工程防水设计原则遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理"的原则.地下工程
防水的设计和施工应符合环境保护的要求，并应采取相应措施。
2。 施工准备及工艺流程
2。1施工准备
机器设备 进口双管冷喷专用喷涂机及高压软管和喷枪.
设备机具 搅拌器、配料桶、过滤网、汽油、机油、比重计、工具箱及备件。
施工机具 锤子、胶滚、刮板、毛刷、腻子刀、剪刀、铁锨、扫帚、塑料桶等。
防护用品 安全帽、防护服、乳胶手套等。
2.2工艺流程
基层处理及修补？唼涂一遍配套底漆？按A、B两组份工艺标准配比的比例充分搅拌？小杯法检测试验？喷涂机械的预启动?试喷涂？细部增强层施工?大面喷涂液体橡胶涂膜至设计厚度2mm厚？质量验收
3。 工程施工及质量保证措施
3。1 基层平整无蜂窝麻面、坚实、洁净，不得有松动、起砂、起皮、分层的现象，不得有直径大于5mm以上孔洞。 基层不得有渗漏与积水，应事先将渗漏堵塞，积水清除，但对基层无干燥程度要求。
3。2 挡土墙止水螺栓沿根部割除，并将螺栓眼周围细致凿毛，用水湿润后，用1：2.5水泥砂浆抹平。
3。3 防水、防腐护层施工环境温度应大于5?，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。【3】
3。4 施工前必须进行技术交底，严禁盲目施工，要求分包单位施工人员必须具备防水施工上岗证，且要求分包单位派出有丰富施工经验、责任心强并有相应资质的防水专业负责人和技术负责人现场指挥和指导施工。
3。5 检查清理基层裂缝至清洁干净、无灰尘、无砂粒。对2mm以下的裂缝喷涂一道喷涂高弹橡胶沥青防水涂料加强层；2mm以上的裂缝先用速凝水不漏水泥或高强度水泥砂浆进行填缝,再喷涂一道喷高弹凝橡胶沥青防水涂料加强层。
3。6 阴阳角、管根、设备基础等细部应使用1：2。5水泥砂浆做成圆弧，圆弧直径应大于50mm.沿阴阳角喷涂1mm厚喷涂高弹橡胶沥青防水涂料作加强层，附加层每边沿阴阳角中线每边不小于300mm,然后大面积喷涂至设计厚度2mm厚。
3.7 喷涂施工分段、分区完成并预先做好遮挡工作，每500～1000m2为一区域进行施工，施工时一次性完成该区喷涂至设计厚度。 喷涂后胶膜在3～5秒时间内固化,6小时后可以上人行走（此时间依温度、湿度变化而增减）。
3.8 喷涂后24小时内,由专职人员检查和修补孔洞、缝隙、人为踩踏、机械划伤等。修补方法：使用喷涂高弹橡胶沥青防水涂料手刷料滚刷用力画圆圈动作涂刷,以确保达到最好的粘合性.
4。 验收标准
4.1主控项目
4.1.1 涂料防水层所用材料及配合比必须符合设计要求。检验方法:检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。
4。1.2涂料防水层及其转角处、分隔缝、管道根、通风口等细部做法均须符合设计要求。检验方法：观察检查和检查隐蔽工程验收记录。
4.2一般项目
4。2。1涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象，基层阴阳角处应做成圆弧形。检验方法：观察检查和检查隐蔽工程验收记录.
4.2。2涂料防水层应与基层粘结牢固，表面平整、涂布均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。检验方法：观察检查.
4.2。3涂料防水层的平均厚度应符合设计要求。最小厚度不得小于设计厚度的80%.检验方法:针测法测量。
5。 成品保护措施
5.1 避免与一切非设计粘黏物进行长时间接触。
5.2 严禁在防水层上凿孔、打洞或人为重力踩踏和碾压,不得受重物或尖锐物冲击破坏涂层。
5。3 涂料防水施工后应保证成品养护时间不少于24小时，才能进入下一道工序。
5.4 胶膜表面应尽量避免接触到如钢筋、重型重物、湿混凝土、废机油、电焊屑等的坠落，发现有上述损害时，应及时通知现场值班人员清理和修复。
5。5 涂料防水工程完成验收后，成品保护尤为重要，应强制执行。严格按工序及技术规范办理书面交验手续，记录完整。经下道工序施工班组签字认可后方可办理交工手续。
5.6 指定人员负责防水工程部位的管理，严禁验收后在防水层上凿孔、打洞、人为的破坏防水层或保护层.
结语:
防水施工技术需要从设计构造、材料选择、施工细部构造及基层处理等方面进行综合考虑，本文通过对天津市某定向安置房的无地上建筑的地下室顶板和地下车库顶板应用现喷高弹橡胶沥青防水涂料施工技术，取得了良好的防水效果和经济效益。因此在无地上建筑的地下室顶板和地下车库顶板可优先考虑应用现喷高弹橡胶沥青防水涂料施工.
参考文献
【1】朱志远：《喷涂速凝橡胶沥青防水涂料》标准介绍 (中国防水网（2021—04-19（
【2】《喷涂速凝橡胶沥青防水涂料》行标审查会召开 (九正建材网 （2021-12-21
阅读相关文档：刍议桥梁工程中桥梁抗震设计 浅析城市光网中EPON向10G EPON的平滑演进 浅谈大跨径桥梁张拉预应力施工工艺 水电厂安全运行管理解析 变电站直流系统运行及故障处理措施 浅析沥青路面纵向裂缝病害治理 刍议绿色施工技术在建筑工程中的应用 剖析工程概预算编制对工程造价的影响 某隧道场地工程与水文地质条件分析及围岩稳定性评价 规划知识在建筑设计中的重要性分析 高速公路隧道施工技术的研究 光卤石矿制取氯化钾的生产方法 加筋肋的设置对垫梁局部稳定性影响分析 电力谐波对电能计量的影响 电力工程的施工质量监理解析 浅析无线监控系统在港区码头的应用 建筑工程混凝土施工技术研究
最新最全【学术论文】【总结报告】 【演讲致辞】【领导讲话】 【心得体会】
【应用文档】 免费阅读下载 【党建材料】 【常用范文】【分析报告】
*本文收集于因特网，所有权为原作者所有.若侵犯了您的权益,请留言。我将尽快处理，多谢。*

2mm厚非固化橡胶沥青防水涂料+3mm厚耐盐碱防水卷材
施工要点技术控制措施
一、非固化橡胶沥青防水涂料施工2毫米厚厚度控制措施：
（一）、非固化橡胶沥青防水涂料用料计量保证措施:
1、非固化橡胶沥青防水涂料包装净重：20公斤/桶;
2、现场测量器具:200公斤电子称，现场称重核实每一批次的非固化防水涂料用量.
3、施工用料考核依据：无论是机械喷涂还是人工刮涂，始终按照非固化材料用量： 2。6公斤/2毫米厚/平方米,作为验收合格依据。材料用量÷2.6公斤=2mm厚施工面积,测量施工面积数即可考核厚度是否合格.
（二）、底板、顶板、主楼屋面控制措施:
1、采用材料：I型PBC—328非固化橡胶沥青防水涂料,
2、施工工艺厚度控制：
(1）、大型机械施工厚度控制：平面大面积采用非固化快速脱桶微波溶料喷涂一体机设备，外加1个微波熔料设备，熔料速度：480公斤（24桶）/小时＊2台=960公斤（48桶)/小时；
喷涂速度变频调节控制在：800公斤/小时至1000公斤/小时,施工面积：300—350平方米，即首先把4-6卷材料定位，左右来回均匀喷涂两遍，厚度就达到2毫米厚度。
（2）、小型喷涂机狭窄部位、细部节点非固化沥青防水涂料附加层机械施工:采用8公斤压力空气压缩机，高压喷涂施工，一遍喷涂宽度25厘米,上下左右来回均匀喷涂各一遍，厚度就达到1毫米厚度.
（3）、特殊部位人工刮涂厚度控制：首先把材料定位,采用11公斤料壶边浇非固化涂料，边均匀刮涂2毫米厚，每壶铺贴卷材3—4平方米，依次循环铺贴.
（三)、集水坑、电梯井、侧墙立面厚度控制措施：
1、 采用材料：II型PBC-328非固化橡胶沥青防水涂料，材料用量：2。6公斤/2毫米厚。
2、施工工艺厚度控制：
（1）、机械施工厚度控制：立面大面积采用非固化快速脱桶微波溶料喷涂一体机设备，熔料设备熔料速度:480公斤（24桶）/小时；
喷涂速度变频调节控制在:300公斤/小时至600公斤/小时，施工面积：100—300平方米，即首先把3—5卷材料定位，自上往下来回均匀喷涂一遍，左右交叉再喷涂一遍厚度就达到2毫米厚度。
（2）、狭窄部位、细部节点非固化涂料附加层使用小型喷涂机机械施工：采用8公斤压力空气压缩机，8公斤容量高压喷涂枪，只要是能进去施工人员的狭小部位，有效喷射距离为60厘米，喷涂宽度30厘米，上下来回均匀喷涂一遍，附加层厚度就达到1毫米.依次喷涂二遍直接粘贴卷材，无论是从质量还是进度，这是热熔卷材施工工艺无法比拟的!
二、非固化橡胶沥青防水涂料与防水卷材满粘结质量保证措施：
（一）、非固化橡胶沥青防水涂料2毫米厚度施工保证，是与3毫米厚防水卷材满粘结质量的基本保障，只有非固化橡胶沥青防水涂料在达到一定厚度的基础上，防水卷材才能达到满粘结，如果达不到满粘,防水卷材当场会出现空鼓、翘边等现象;我们配备专职质检员现场检查卷材是否空鼓、翘边，从而判断非固化防水涂料厚度是否达标。出现空鼓、翘边等质量问题，即时返工修补。修补方式：
1、大于0。5平方米的大面积空鼓部位,用壁纸刀按照最长空鼓中心部位直接切割开“一”字形状，重新浇灌非固化橡胶沥青防水涂料饱满后,把空鼓卷材压实平整，再在其切割缝处，刮涂非固化补贴10厘米宽,两边各长出10厘米的卷材附加层。
2、小于0.5平方米的空鼓部位，用壁纸刀按照最长空鼓中心部位切割“十”字形状,重新浇灌非固化橡胶沥青防水涂料饱满后，把空鼓卷材压实平整,再在其切割缝“十”字形状处，刮涂非固化补贴直径大于10厘米的卷材附加层。
(二）、施工人员管理控制:所有现场施工技术人员都是经东方雨虹技术应用中心培训考试合格后上岗。现场加派责任心强的项目经理,现场监督，并与项目经理及每个施工人员签订责任状，确保达到满粘，并完全按照施工方案施工、自检、报验、验收。
(三)、材料用量自检控制：项目经理施工日记记录每一班次的非固化防水涂料与防水卷材材料用量，以便与材料员核查是否达到2。6公斤/平方米施工用量。
三、侧墙立面非固化橡胶沥青防水涂料与防水卷材不脱落保证措施：
(一)、材料保障措施：非固化分I型和II型两种,I型用于平面，II型用于立面。从性能表中可以体现II型非固化粘结力更强!
I型与II型PBC-328非固化橡胶沥青防水涂料防水不同性能指标比较：
I型非固化涂料
粘结强度/MPa
干基面≥
0.1
潮湿基面≥
0.1
II型非固化涂料
干基面≥
0。12
潮湿基面≥
0.12
（二）、施工技术保证措施：
1、车库立面侧墙与顶板部位,可以上翻至顶板20cm-30cm，预防卷材脱落。
2、主楼与车库立面侧墙部位，高度大于8米以上的又不具备上翻条件的，在卷材收口处采用专用金属压条横向单排固定，镀锌钢钉固定间距60厘米,对钉子部分做非固化防水增强处理。收口部位采用BCS—231沥青基卷材密封膏密封.高度每增加4米加一排横向金属压条固定。
3、车库顶板与主楼立面侧墙上翻部位，高度大于2。5米以上的又不具备上翻条件的，采用专用5厘米直径金属压片固定，固定间距50厘米，对中间钉子部分做非固化防水增强处理，卷材收口部位采用BCS—231沥青基卷材密封膏密封。
4、无论是金属压条横向单排固定,还是5厘米直径金属压片固定,施工速度200米—300米/工日/组/2人，合理安排施工人员，不影响整体施工进度。
四、工期、质量保证措施：
2、 施工基面层适应性强：非固化橡胶沥青防水涂料可与潮湿混凝土基面完全粘结，无翘起、剥离.即使在潮湿基面也有很好的粘结力。该产品在非明水条件下，与各种潮湿基层均能产生良好粘接,粘结强度为干燥条件的70％左右.可有效缩短工期。
2、蠕变性、结构变形适应性：很好地封闭基层的毛细孔洞和微细裂缝， 使基层具有一定的防水能力，当基层开裂拉伸防水层时, 由蠕变性防水材料形成的构造层次吸收了来自基层的应力，使应力不会传递给防水层，提高了防水层的可靠性并延长了防水层寿命.
3、自愈性、防串水：由于它的蠕变性和非固化性，决定了它有很好的自愈性,并提高了防水层不串水的可靠性，完全达到“皮肤式防水"效果.因为机械化施工，容易操作，在成本控制上更为优异，并有效缩短工期。
五、PBC—328非固化橡胶沥青防水涂料检测权威部门：
1、国家建筑材料质量监督检测中心,地址:北京市朝阳区管庄中国建材院南楼.
2、山东省建设工业产品登记备案管理办公室备案，地址：济南市经五小纬四路46号。
3、青岛市建设工程材料管理办公室备案核发“青岛市建筑材料备案证”。地址:宁德路20号2号楼。

非固化橡胶沥青防水涂料施工工法
工法编号：XXXXX-XXX—2021
编制单位：中建一局集团第二建筑
主要执笔人：黄巍 孙磊
1 前 言
随着国家“一带一路”战略的发展，国内外基础设施业务遍地开花，尤其在国内各管廊试点城市对于城市综合管廊的开发建设中，管廊设计年限均为100年，防水设计及防水施工质量要求越来越高。聚氨酯等传统防水涂料经过多年的工程实践，所表现出来的粘附性差、环境污染大、老化速率快、使用寿命短、施工繁琐等缺点,在地下等非外露防水工程中已经逐步被新兴的非固化橡胶沥青防水涂料所替代。
非固化橡胶沥青防水涂料，它不同于水性涂料和溶剂型涂料，是一种非固化、不成膜的蠕变性材料.在其使用寿命期内,始终保持蠕变性、自愈性、压敏性和粘结性。可单独作为涂层防水，也可与各种胎体卷材复合，其最佳使用形式还是与防水卷材的复合使用。因其产品本身的特殊性，使其在工程应用过程中：可以与基层始终保持粘附性,不剥离，不会产生界面窜水现象；防水层的机械破损可自行修复，维持完整的防水体系；同时不会将基层变形产生的应力传递给卷材，从而有效避免卷材因结构沉降变形所产生的高应力变形状态下的老化和破损。有效延长防水层的使用寿命。这一材料在银川市沈阳路阅海湖隧道与管廊合建项目中底板、侧墙、顶板施工中成功应用，具有非常高的社会效益、经济效益及生态效益，经总结形成本工法。
2 工法特点
2。0.1材料对基层的适应性强
可适应基层伸缩、开裂、沉降等造成的变形,可吸收来自基层的应力，有效保护防水层不受破坏,且主动有效的封闭基层的微细裂缝。也可在潮湿的基面上施工，可与多种基材粘结。
2。0。2施工方法简便且多样性，节省工期,成型质量可靠
涂料施工既可人工刮抹施工,也可机械喷涂，可一次达到需要的防水层厚度，无需对防水涂料层进行养护处理，既可进行下道工序施工，大大缩短了防水施工期；机械喷涂，厚度均匀，成型质量佳，防水效果好。
2.0.3永久非固化,自愈性、粘结性能卓越，防水寿命长
在使用寿命期内，永久保持性能不变，不老化；材料本身的蠕变性能自行修复在外力作用下造成的破损，材料自身的内聚强度高,能与基层形成连续、整体密闭真正皮肤式的防水层；延长了防水寿命。
耐候性、耐高低温性强
与空气长期接触也不固化，性能不变；适应高温和低温条件下施工，在环境温度—20℃-40℃范围内均可施工。
2。0.5安全环保
耐久、耐腐蚀、不易燃；无毒、无味、无污染;经济效果显著.
3 适用范围
由于其物理性能突出，广泛应用工业民用建筑屋面及侧墙防水工程、地下结构、地铁车站、隧道等防水工程、道路桥梁、铁路等防水工程，对于建筑工程变形缝等特殊部位的防水处理有突出的效果，广泛使用于非外露建筑防水工程。
4 工艺原理
非固化橡胶沥青防水涂料(Non-curable rubber modified asphalt coating for waterproofing)是由沥青、高分子材料、废橡胶粉、特殊添加剂、液体填料、粉填料等组成。主要有两种类型:一种是高固体含量的产品，可达99％，主要采用热熔喷涂施工方式;一种是含有高沸点溶剂的产品，固体含量在80％以上，可以常温刮涂。本工程采用前者，利用大面积喷涂+细部和特殊部位处理人工刮涂的方式施工。通过现场加热使其变成流动状态，经专用非固化喷涂机,机械喷涂或人工刮涂在基层上，与基层牢固的粘结在一起,形成粘结力强，具有蠕变性能和自愈性能的防水层。
5 施工工艺流程及操作要点
本项目防水做法采用2mm厚TZH特种非固化橡胶沥青防水涂料+1。5mm厚SAM-921交叉层压自粘防水卷材。
基层清理
5.1施工工艺流程
大面喷涂或刮涂非固化
非固化与无纺布附加层

加热非固化

成品保护
检查、验收
搭接缝处理
铺贴大面防水卷材

5.2施工操作要点
5。2。1基层清理
基层应坚实、平整、干燥、无灰尘、无油垢。不得有明水或含水率达到饱和状态。凹凸不平和裂缝处应用砂浆补平，施工前清理、清扫干净,必要时用吸尘器或高压吹尘机吹净.管廊阴阳角、穿墙管根部均应做成R=50mm的圆弧。
5。2。2加热非固化橡胶沥青防水涂料
首先采用专用脱桶器,将桶内黏度较大的非固化橡胶沥青防水涂料进行加热，加热温度介于120-140℃,使非固化涂料处于流动状态。然后再倒入专用非固化喷涂机内进行二次预热和保温。由喷涂机连接的喷枪可直接进行喷涂作业。
5.2。3非固化与无纺布附加层
对管廊穿墙管根部、阴阳角、墙体水平施工缝、墙体竖向施工缝、变形缝等细部节点处人工刮涂非固化橡胶沥青防水涂料做加强处理,并铺贴一道无纺布,用无纺布在两面转角、三面阴阳角等部位进行增强处理，平立面平均展开。方法是先按细部形状将无纺布裁剪好,在细部贴一下，视尺寸、形状合适，待附加层非固化防水涂料薄涂完毕，即可立即粘贴牢固，附加层要求无空鼓,并压实铺牢。

附图5.2。3-1施工缝处防水防水做法

附图5。2。3—2底板与侧墙防水接茬做法

附图5。2.3-3墙体变形缝防水做法
5。2。4大面喷涂或刮涂非固化
在施工区域，根据卷材宽度弹涂料施工的基准线，涂料施工基准线宽出卷材200mm.根据结构平整度情况，在人工、材料、设备、工作面等组织顺畅的情况下,优先采用机械喷涂的方式，以提高工作效率，对于节点部位或喷涂不到位的位置，宜采用人工刮涂的方式，确保附加防水层的尺寸和厚度。不管机械喷涂还是人工刮涂，涂料厚度应涂刷均匀.不得漏刷并达到设计厚度。
5。2。5铺贴大面防水卷材
为了更好的保证防水质量，使卷材和涂料更好的相容，待涂料层施工完成后立即进行卷材的铺贴，按照铺贴卷材的基准线弹好,按此基准线进行卷材与涂料层的热粘接法复合。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲，且同层相邻两幅卷材的短向搭接缝应错开不小于1/3卷材幅宽。

附图卷材铺贴平面图
5。2.6搭接缝处理
SAM自粘卷材的搭接采用自粘接法处理，揭掉搭接边表面隔离膜，并用压辊压实，对卷材端口进行密封。

附图卷材搭接示意图
5.2。7检查验收
涂料喷涂过程中质检员进行旁站，对喷涂的厚度，喷涂的均匀性进行监督检查。并督促及时施做卷材层,卷材铺贴时边铺边检查，检查时用螺丝刀检查接口发现搭接缝不实之处及时修补。特别要注意平立面交接处、转角处、阴阳角部位的涂料和卷材的节点做法是否正确。
专业队伍施工完成后进行自检,自检合格后报总包验收，验收通过以后邀请监理进行现场验收，验收合格后方可进行下道工序施工。
5。2.8成品保护
涂料防水层喷涂后立即进行卷材铺贴，且勿停留时间过长,卷材铺贴完毕经验收合格后，及时进行防水保护层施工予以保护。
6 材料与设备
6。1材料
非固化橡胶沥青防水涂料物理性能指标见表6。1.1
PBC—328非固化橡胶沥青防水涂料物理性能
序号
项目
技术指标
1
固含量（％)≥
99
2
不透水性(0.1MPa，120min）
不透水
3
低温柔性（℃）
-20
4
延伸性（mm）≥
25
5
耐热性（70℃）
无流淌、滑动、滴落
6
自愈性
不透水
7
防窜水性（0.6MPa）
不窜水
8
耐酸性
±2。0％，外观无变化
9
耐碱性
±2.0％，外观无变化
10
耐盐性
±2.0%，外观无变化
11
热老化（168h）
延伸性（mm）
25
低温柔性（℃）
-10
12
粘结性
干基面≥
无界面剥离、脱开(100％内聚破坏）
潮湿基面≥
13
剪切状态下的粘结性
卷材—卷材（N/mm）
卷材-基材(N/mm）
14
渗油性（张）≤
2
6.2主要机具设备
6.2。1基层清理：小平铲、吹灰器、扫帚等;
6.2。2涂料涂刷：橡胶刮板、油漆刷、专用喷枪、专用加热器、专用脱桶器等；
6。2。3卷材铺贴：弹线盒、剪刀、壁纸刀、手持压辊、热风焊枪；
表6.2 主要施工机具设备表
序号
设备名称
规格型号
单位
数量
用途
1
小平铲
小型
个
10
基层清理
2
吹灰器
/
个
4
基层清理
3
扫帚
普通
把
6
基层清理
4
橡胶刮板
普通
把
8
涂料涂刷
5
油漆刷
普通
把
8
涂料涂刷
6
专用喷枪
/
把
2
涂料喷涂
7
专用加热器
W-502型
台
2
涂料加热
8
专用脱桶器
/
台
2
涂料脱桶
9
弹线盒
普通
个
2
基层放线
10
剪刀、壁纸刀
普通
把
10
无纺布及卷材裁剪
11
手持压辊
40×50mm
个
4
压合卷材
12
热风焊枪
LK850
把
2
卷材接茬处理
13
手提式干粉灭火器
MP10
个
8
现场消防
7 质量控制
7。1质量控制标准
材料质量应按《建筑防水系统构造（一）》13CJ40—1、《TZH特种非固化橡胶沥青防水涂料》Q/SYYHF0103—2021执行；施工质量应按《地下工程防水技术规范》GB50108—2021、《地下防水工程质量验收规范》GB5 8—2021、《城市综合管廊工程技术规范》GB50838-2021执行。
7。1。1涂料防水层所用材料及配比必须符合设计要求,材料进场以后需进行见证取样。合格之后方可使用。
7。1.2涂料防水层平均厚度应符合设计要求，最小厚度不低于设计厚度的90％。
7.1。3涂料防水层在转角处、变形缝、施工缝、穿墙管部位做法必须符合设计要求。
7.1。4涂料防水层应与基层牢固、涂刷均应、不得流淌、鼓包、漏槎。
7。1.5涂层间夹胎体增强材料时,应使防水材料浸透胎体覆盖完全，不得有胎体外露现象.
7。2质量保证措施
7。2.1严把材料质量关,进场材料必须资料齐全,并需待复检合格后才可在工程上使用。
7.2.2非固化橡胶沥青防水涂料加热应控制在120—140℃,黏度小于0.5Pa。s，施工时涂料的和易性最佳。
7。2.3防水基层清理应仔细满足施工要求，尤其在阴阳角、穿墙管根部等处更应仔细,若有不同污渍、铁锈等,应以砂纸、钢丝刷、溶剂等清除干净。
7.2.4在管廊转角、阴阳角、平立面交叉处应抹成圆弧，圆弧半径不小于50mm.
7.2.5所有进场管理和作业人员均应通过专业培训，并取得上岗资格证后方能上岗作业，每次施工之前做技术交底，大面积施工之前执行样板引路制。
7。2.6施工过程中质检员应随时检查巡视，如发现有喷涂不均匀、厚度达不到设计要求、涂料与无纺布粘合空鼓等现象，及时组织人员进行整改，避免隐患产生。
8 安全措施
8.0。1施工前对施工人员进行安全教育、安全技术交底,施工中严格遵守安全规章制度。
施工现场严禁烟火，建立现场明火管理制度。
8.0。3施工人员必须佩戴安全帽、穿工作服、软底鞋。
8。0.4施工人员必须严格遵守各项操作说明，严禁违章作业。
施工现场用电设施需安装漏电保护装置,施工用电工具按操作标准正确使用。
8.0.6施工现场配备足够的消防器材,配备的器材要做到专人保管、专人维修,定期检查，保证器材完好率100％,消防器材要设置在易发生火灾隐患或位置明显处。
8.0。7严格按照现场的布局划分用火作业区、依然材料区、生活区，保持防火安全距离。
9 环保措施
9。0。1施工人员进入现场应进行环保知识培训,提高管理人员和作业人员环保意识。
非固化橡胶沥青防水涂料脱桶、加热应在指定区域进行，并采取有效防护措施,避免基底污染.
采用喷涂作业，应制作临时挡板，防止喷涂区域以外结构、物件污染。
9。0.4施工现场所使用的各种材料和工具应堆放整齐，整桶涂料或成卷卷材应进行覆盖，施工后所产生的垃圾应及时清运出作业面,做到活完场清。
9.0.5清洗加热设备、喷枪、喷管等所产生的废溶剂，禁止直接随意排放，避免周边土体及水体的污染。
10 效益分析
本工程是水下隧道与管廊合建项目，隧道结构尺寸大，底板、顶板面积大，侧墙高度高;且水下隧道对于防水质量要求高，采用机械喷涂非固化橡胶防水涂料的施工方式，保证了涂层的均匀性，一遍成活，比传统防水涂料施工做法大大缩短了工期,且因涂料本身特性卓越，后期出现窜水渗漏的风险相对较小，效益显著。
与传统聚氨酯防水涂料比较如下:
非固化橡胶沥青防水涂料与聚氨酯防水涂料效益分析比对表
序号
比较项目
非固化橡胶沥青防水涂料
聚氨酯防水涂料
1
自愈性
材料特性永久非固化、不成膜，在寿命期内始终保持膏状原有状态，施工中即使出现防水层的破损也能自行修复，维持完整无缝的防水层。
施工后经养护成膜，膜体在不断裂、不破损的情况下防水效果较好，但破损后无法自愈。
2
粘结性
可在潮湿基面施工，且能与任何异物粘结，施工时材料不会分离,可形成稳定的防水层，且与卷材复合使用，与卷材的相容性好.
虽可以适用多种基层，但对基层干燥度，施工时的湿度环境要求较高，成膜后易出现针孔、气泡等通病.
3
施工效率
可采用机械喷涂,尤其对于地下室的外墙或本工程中隧道的外墙，一次即可达到设计厚度要求,施工效率显著。
基本采用人工涂刷,立面墙体的涂刷费事费力，高空作业比较危险，施工时涂刷2遍或多遍才能达到设计厚度要求，且遍与遍之间需养护，施工效率低。
4
工期效益
基面要求低、环境适应能力强、不需要养护直接粘贴卷材、机械配合人工作业方式，大大缩短了防水工程施工周期.
基面要求高，纯人工作业方式，施工工序繁琐，过程间歇时间长,防水工程施工周期长。
5
耐久性
耐久、耐腐蚀、耐高低温，因蠕变性好，延伸性≥25mm，可适应基层变形或位移.同时与卷材复合使用，因变形而产生应变不会传递给卷材，延长了卷材的使用寿命。
虽成膜后拉伸强度高，弹性好,耐高低温性能好,但与基面和卷材的粘结性较比差，易出现剥离基层或卷材的情况，耐久性差。
6
环保性
固体含量可达99%,几乎无挥发物，且材料本身无毒、无味、无污染。施工过程中容易控制，不易遗撒破坏周边环境.
固体含量最高92%，有少量挥发物,对人和环境有少量损害.
7
成型质量
大面积机械作业配合细部节点处人工修补，成型质量精细化,涂层均匀,易于施工控制。
全部人工操作，精细化程度差，每道涂膜不易均匀，施工质量较难控制。
8
经济性
喷涂省时省力，一遍成活,用工量少,工效高，2mm涂层每平米单价约为6元，且涂层质量高，渗漏风险低，后期防水渗漏修补费用大大降低。
人工涂刷费时费力,2mm涂层需三道涂刷，用工量大,且工效极低，2mm涂层没平米单价约为7.5元，且成膜质量不高，后期渗漏风险大，修补维护费用投入高。
11 应用实例
本工法成功应用于银川市沈阳路地下综合管廊及配套基础设施PPP项目I标段和银川市阅海商务区地下交通工程。沈阳路其中的阅海湖隧道段工程，全长 1833。3m，其中闭口段长 1230m，敞口段 U 型槽长 400m,挡土墙段长 203.3m。隧道设计范围内综合管廊与隧道合建.隧道主体结构防水等级为二级,配电房及设备用房防水等级为一级。结构顶板、侧墙、底板均采用 2.0mm非固化橡胶沥青防水涂料加 1.5mm 厚 BAC—P 合成高分子双面自粘防水卷材的两道防水设防.防水施工总面积约为18万㎡。

附图11.1隧道底板非固化刮涂施工示意图

附图11.2隧道9。4m高侧墙喷涂成型图

附图11。3专用非固化喷涂机展示图

附图11。4管廊仓底板防水成型展示图

附图11.5阅海湖隧道工程出口效果图

附图11.6阅海商务区地下交通工程底板防水施工

附图11.6阅海商务区地下交通工程底板防水完工效果

附图11.7阅海商务区地下交通工程底板完工效果展示

天津市紫韵枫尚工程

施

工

方

案

编制单位：北京占海防水装饰
负 责 人：
编 制:刘小清
日 期:2016年4月12日

材料选用：采用非固化橡胶沥青防水涂料+1.5㎜厚高分子强力交叉膜防水卷材+4MM耐根刺防水材料+无纺布。建议做法如下：

1、施工准备
1)基层表面
立墙基层表面应坚实、平整、干净、干燥，混凝土表面不得有蜂窝、孔洞、突出的钢筋头和模板缝。如不符合，应再进行找平处理。
外墙穿墙管应固定牢固，基面的阴阳角应做成50X50mm的倒角。
2）现场存放要求
材料应轻拿轻放，并按照规范要求，在现场选择合适地点存放卷材，材料应避免阳光直晒及温度过低对卷材造成非人为伤害.不要将卷材多层叠放,尽量避免受压卷材变形。
2、施工工艺
施工流程:
基层验收→基层处理→涂刷基层处理剂→热熔非固化橡胶沥青防水涂料→涂刷非固化橡胶沥青防水涂料→铺贴高分子交叉膜防水卷材→耐穿刺防水卷材→卷材机械固定→节点处理→收口固定、密封→防水层自检、修补→验收。
（1）基层处理：基层表面应坚固、平整、干燥、干净、无灰尘油污，转角处应做成50mm×50mm的斜角或半径50mm的圆角.
（2）涂刷基层处理剂：在合格基层上均匀涂刷基层处理剂，涂刷前应将处理剂充分搅拌，涂刷时应厚薄均匀，不漏底、不堆积,遵循先高后低，先立面后平面的原则.当涂刷的基层处理剂干燥时即可铺贴自粘卷材。
(3）热熔非固化橡胶沥青防水涂料：施工前,应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度≥120℃，喷涂温度≥150℃。
（4）施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度1mm即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺TPE自粘胶膜防水卷材,然后轻刮卷材表面，排出内部空气,使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起.
(5）、滚铺高分子交叉膜防水卷材：在非固化橡胶沥青防水涂料在基层上涂刷完成后，立即滚铺高分子交叉膜防水卷材,滚铺时轻刮卷材表面，排出内部空气，使卷材与液体橡胶牢固的粘接在一起。
TPE自粘胶膜防水卷材搭接宽度为80mm，最窄处不得小于70mm，搭接边应用压轮滚压严密.
（6）、铺贴耐穿刺防水卷材：高分子交叉膜防水卷材做好后，用热熔法铺贴耐穿刺防水卷材
（7）、用无纺布做保护层
卷材粘贴完毕，应即时用钢钉或膨胀螺钉对卷材进行固定,固定位置距卷材边沿10mm，间距500mm，且被卷材覆盖。
（6)、细部节点处理。
6.1、穿墙管:穿墙管根应进行抹灰处理，并涂刷非固化橡胶沥青防水涂料,然后用高分子交叉膜防水卷材进行包裹,密封严密.每根穿墙管包管长度不小于250mm。
6.2、防水卷材密封收头：卷材收口用金属压条和钢钉固定，再用密封膏密封。卷材收口应高出室外地坪500 mm.
注意事项:
1、必须涂刷油性基层处理剂，且基层处理剂完全干燥后方能涂刮非固化液体橡胶防水涂料.
2、非固化橡胶沥青防水涂料熔化成液体状态和规定的热用温度时才能进行施工作业.
3、刮涂非固化橡胶沥青防水涂料的
