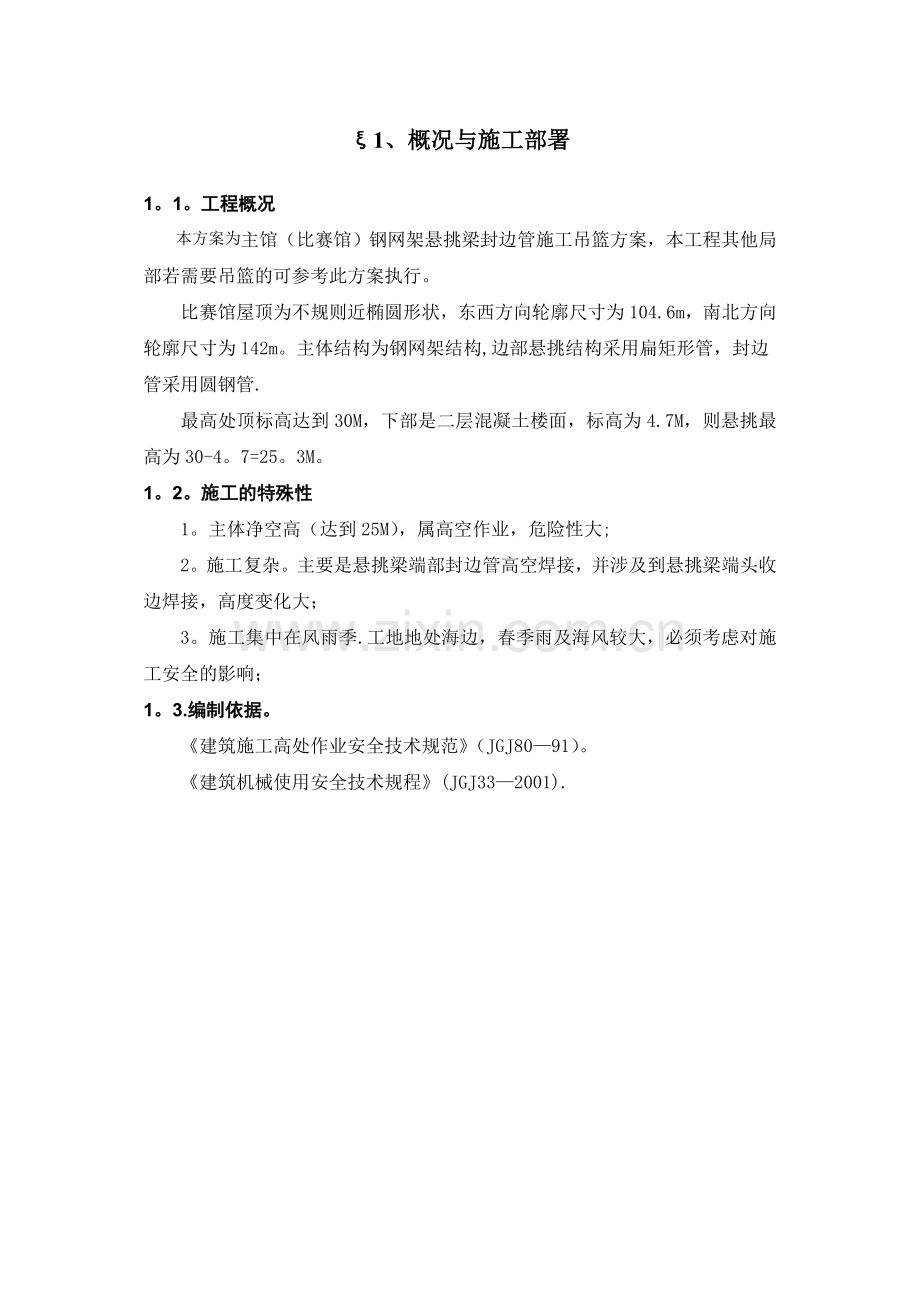

ξ1、概况与施工部署
1。1。工程概况
本方案为主馆（比赛馆）钢网架悬挑梁封边管施工吊篮方案，本工程其他局部若需要吊篮的可参考此方案执行。
比赛馆屋顶为不规则近椭圆形状，东西方向轮廓尺寸为104.6m，南北方向轮廓尺寸为142m。主体结构为钢网架结构,边部悬挑结构采用扁矩形管，封边管采用圆钢管.
最高处顶标高达到30M，下部是二层混凝土楼面，标高为4.7M，则悬挑最高为30-4。7=25。3M。
1。2。施工的特殊性
1。主体净空高（达到25M），属高空作业，危险性大;
2。施工复杂。主要是悬挑梁端部封边管高空焊接，并涉及到悬挑梁端头收边焊接，高度变化大；
3。施工集中在风雨季.工地地处海边，春季雨及海风较大，必须考虑对施工安全的影响；
1。3.编制依据。
《建筑施工高处作业安全技术规范》（JGJ80—91）。
《建筑机械使用安全技术规程》(JGJ33—2001).

ξ2、吊篮施工安全管理组织机构
2。1。安全管理机构
吊篮施工属高空施工,施工难度较大，危险性大,为此，需建立安全施工专门管理机构，我项目部为此成立了以项目经理为首的项目安全管理小组,并配置专门的安全员，狠抓项目特别是吊篮高空焊接安全。
组长：项目经理
副组长：项目副经理
副组长：项目总工
副组长：安全员
成员：质量员
成员：施工员
成员：施工队负责人

图1 项目安全管理小组
2.2。安全管理责任制
1．项目经理.施行项目经理负责制,全权管理项目安全工作，制定吊篮施工安全管理机构及安全管理措施。
2．项目副经理。协助项目经理抓好项目安全具体工作，负责安全管理措施的落实及安全资源合理配置工作.
3．项目总工.负责安全技术问题处理及安全技术措施制定，协助项目经理抓好现场安全施工问题处理。
4．安全员。协助项目经理,全权负责现场安全施工管理，发现安全问题及安全隐患及时处理并及时上报。
5．质量员。协助安全员抓好安全质量管理，确保施工安全质量有保障。
6．施工员。协助安全员抓好现场安全管理，发现安全问题要及时处理或及时通知安全员并协助管理.
7．施工队负责人。负责现场安装队伍安全管理，协助安全员搞好现场安全工作,服从项目部安全管理制度及安全管理.

ξ3、吊篮施工方案
3.1。吊篮施工形式确定
因为本方案吊篮主要针对悬挑梁封边管焊接施工，悬挑梁为焊接在主体钢网架结构上的矩形钢管。针对现场实际情况，计划考虑简单固定挑梁式吊篮施工方法。
1．挑梁。直接用悬挑矩形钢管作悬挑梁；
2．吊篮。可采用电动吊篮成品；也可采用现场焊接吊篮，现场焊接吊篮时，侧边高应〉1。2M,确保安全围护。
3。2.吊篮施工工艺流程

吊篮制作→悬挑梁满焊→吊篮吊装→封边管焊接施工→吊篮放下

1．吊篮制作。吊篮可采用现场制作方法.为了减轻吊篮重量,可用φ4。8钢管及Φ14以上的钢筋焊接成，但吊篮四边应确保围护高度，防止侧向倾覆;吊篮底应用50mm厚木板铺垫;
因为各悬挑梁彼此独立悬挑,并有一定间距，为了确保吊篮稳定并减轻吊篮对悬挑梁施加荷载，可采用小吊篮联体形式，即做3～4个尺寸约1.5m*1。5m的小吊篮，再用钢管或工字型钢连接成一个整体，确保整体稳定。
吊篮应充分考虑与悬挑梁挂接，确保挂接牢靠,可考虑刚性挂接，减少风力对吊篮的晃动.
2．悬挑梁满焊。吊篮吊装前,悬挑梁必须满焊完毕，并且焊缝满足结构要求（角焊缝)。
3．吊篮吊装。
吊装采用吊车，可根据实际情况，在塔吊控制范围内用塔吊吊装，若超出塔吊可吊范围，应采用汽车吊吊装；
吊装时,应注意风力情况,风力较大超过5级时，不得进行吊篮吊装。
吊篮吊上后，必须在确保吊篮跟悬挑梁挂接牢固、施工人员安全带跟周边挂扣牢靠后方可卸去吊车.
4．封边管焊接施工。
封边管焊接施工时，要注意风力的变化，操作时人不要随意走动，严禁跨在围护栏杆上操作；
不得从一个小吊篮上沿连接栏杆爬到另一吊篮上。
5.吊篮放下
封边管焊接完毕,应用吊机把吊篮扣牢，再吊下。落地要平缓轻放。

ξ4、吊篮施工受力分析
计算分2部分:
1．吊篮与悬挑梁连接部位受力分析；
2．悬挑梁抗弯承载力分析.
4。1.吊篮与悬挑梁连接部位受力分析
现场施工采用2Φ14螺纹钢弯成方箍与纵向2根φ48钢管箍在一起，再把钢管搭设在悬挑梁上，用粗绳绑紧.
因为悬挑梁是向上悬挑,只要绑紧防止向下滑，在安全方面没问题;
这样就集中在螺纹钢与钢管连接受力分析、钢管抗弯及扣件抗滑移能力。
4。1。1. 螺纹钢与钢管连接受力分析
对单个小吊篮而言：钢筋为Φ14＠300
吊篮钢筋重:［（1.5+1.2＊2）*6*2＋1。5＊4*5］*1。208=92。8kg=928N=0。928kN
吊篮垫板重：1。5＊1。5＊0.35=0。788kN
施工活荷载重：取2kN
荷载组合：
N=1。2*(0。928+0。788）+1。4＊2=4。859kN
由4根Φ14（一边2根）钢筋承受，每根承受4。859/4=1。215kN
As=1。539cm2=153.9mm2
σ=N/As=1。215*1000/153。9=7。895N/mm2〈［f］=205N/mm2
满足要求。
4。1.2。钢管抗弯能力分析
吊篮重量由2根钢管承受，如图所示

图2钢管抗弯示意图

钢管自重38。41＊2+2＊14.6*2＝106N=0.106kN
N=1.2＊［（0.928+0.788)/2+0。106）］+1。4*2/2=2.557kN
则M=2.557*0。5*1。5/2=0。959kN.m
σ=M/W=959000/5080=189N/mm2<［f]=205N/mm2 满足要求。
为了确保施工安全,吊篮距悬挑梁距不应超过0。5M;
4.1。3。扣件抗滑移能力分析
扣件抗滑承载力设计值，取Rc＝8。0kN;
这里扣件受力为：
R=1.2＊(0.928+0。788）/2+1。4＊2/2=2。43kN〈Rc=8kN 满足要求
4。2。悬挑梁固定端抗弯承载力分析
取最长悬挑梁和端部截面最小悬挑梁进行分析。
4。2。1.最长悬挑梁端抗弯能力分析
悬挑梁结构受力分析见图4

图3 悬挑梁受力示意图
悬挑长L=6.05m，矩形管截面661mm＊120mm＊5，
W=1086.28cm3=1086.28*103mm3；I=35901cm4
梁自重G1=0.370+0。017=0。387T=3。8kN
159封边管自重(按2。1M计）：G2=22。639*2。1=47。54kg=475.4N=0。475kN
N1=1.2*（0。928+0.788+0.475+0.106＊2）+1。4*2=5。684kN
N2=3。8kN
1、梁端受弯：
M=5.684＊6.05+3。8＊6。05/2=45。88kN.m
σ=M/W=45.88*106/1086.28*103=42。24N/mm2<［f]=205N/mm2 满足要求.
2、变形验算
υ=FkL3/28EI=5。684＊6。053＊1012/（28＊206＊103 ＊35901＊104)
=0。61mm<［υ］=6050/250=24。2mm 满足要求。
3、焊缝承载力验算
焊缝高度hf=5mm，取夹角为900，ψ角焊缝计算厚度
hc=hf/(2sinψ/2)＝5/(2*sin(90/2））=5＊0。707=3。535mm
焊条采用E5016型，屈服点为475kN/mm2,对梁端焊接部位进行受力分析(可按661mm＊120mm*3.5mm截面计算，W=768.41），
M=45.88kN。m
σ=M/W=45。88＊106/768。41＊103=59.7N/mm2<［f]=475N/mm2 满足要求
4、焊缝正截面抗剪:
V=N1+N2=5.684+3.8=9.484kN
As=3。5＊（661+120)＊2=5467mm2
σ=V/As=9.484＊103/5467=1。74N/mm2<[f]=475N/mm2 满足要求

ξ5、吊篮施工安全注意事项
1）操作人员必须身体健康，无高血压等疾病；
2）操作人员必须经培训取得合格证方可上岗操作；
3)操作人员必须遵守操作规程,戴安全帽、系安全带，服从安全检查人员指令；
4）当有5级及5级以上大风和雷雨天气时应停止作业。
5）进行电、气焊作业时，必须有防火措施。
6)严禁酒后登吊篮操作，严禁在吊篮中嬉戏打闹。
7)吊篮上携带的材料、器具必须安置妥当,不得使吊篮倾斜和超载；
8)吊篮每次施工前必须进行例行检查，包括：
屋面悬挑梁端焊接是否满焊完毕并检查焊缝质量;
吊篮焊接情况检查；
工作挂钩、安全绳的技术状况；
焊接材料、器具放置是否稳妥;
9）操作人员上吊篮及施工中必须配正、副安全带并与周边构件挂牢,不得直接挂在悬挑梁上；
10)操作人员不得从小吊篮上沿连接管爬到另一吊篮上;
11)每次施工完毕,必须先把吊篮放下,人员离开后，再移动吊篮至另一焊接位置，进行另一位置焊接;

目 录

ξ1、概况与施工部署1
1.1。工程概况1
1。2。施工的特殊性1
1。3。编制依据。1
ξ2、吊篮施工安全管理组织机构2
2.1.安全管理机构2
2.2。 安全管理责任制2
ξ3、吊篮施工方案3
3。1.吊篮施工形式确定3
3。2.吊篮施工工艺流程3
ξ4、吊篮施工受力分析5
4。1.吊篮与悬挑梁连接部位受力分析5
4。2.悬挑梁固定端抗弯承载力分析6
ξ5、吊篮施工安全注意事项8

保德体育馆楼梯样板施工方案

一、 工程概况
本工程结构形式为现浇钢筋混凝土框架结构，地上四层，建筑物屋面檐口总高度21。750m，建筑设计使用年限50年,抗震设防烈度6度，屋面防水等级为二级,地下防水工程等级二级，耐火等级二级，体育馆共设2990座，其中固定座位2150座，活动座位840座，建筑主要功能为篮球、排球、羽毛球比赛及平时的康体活动场地,一层设康体活动、运动员更衣、设备用房,二层为入口大厅、通道及管理用房，三层设接待室、办公及附属用房，四层为观众厅及羽毛球训练场,建筑总面积19461平米。
本工程共八部楼梯，室外四部，室内四部。
二、 施工准备
1、认真阅读设计施工图,领会设计意图，对设计中存在的遗漏，及时与监理、设计方联系，解决设计中存在的问题。
2、提前搞好技术交底，对楼梯施工的难点、重点要对施工班组耐心讲明，直至相关班组完全理解为止。
3、楼梯段立杆、主龙骨均采用Ø48×3.5钢管。施工前配置与上下梯段和休息平台净高相当的Ø48×3。5钢管.
4、次龙骨选用50×100的木方,木方立放,间距不得大于300mm，以确保楼梯段施工质量.
5、楼梯斜段、休息平台及楼梯梁采用覆面竹胶板，竹胶板尽量采用大材大用,不可使用较多小小块板拼接，以防产生漏浆现象，造成蜂窝麻面.
6、楼梯段、休息平台及楼梯梁钢筋必须具有出厂合格证和质量证明书,并复试合格.
三、 工艺流程
1、楼梯钢筋定位预留→楼梯梁钢筋定位预留→楼梯梁、底板对应部位砼表面凿毛→楼梯模板安装加固→楼梯钢筋绑扎→砼浇筑
2、楼梯梁预留筋制作时，要满足伸入支座锚固长度要符合设计规定,同时露出柱皮外尺寸不少于500mm.
3、楼梯梁与底板及柱对应截面凿毛时，毛面凹凸差满足20mm,至砼出现粗骨料。
4、楼段侧板踏步侧板及中部反三角木均采用50mm厚木板。
5、先安装平台梁模，再装楼梯底模及安装外帮侧板(厚度与底板厚度同），待底板筋绑完后，再装踏步侧板及中间反扶梯基一道。
6、钢筋绑扎时，在楼梯段底模上画主筋和分布筋的位置线。
7、根据设计图纸的主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均绑扎，休息平台处,先绑扎梁后绑扎板,板筋要锚固到梁内。
8、底板筋绑完，待踏步模板吊梆支好再绑踏步钢筋。绑完后，底筋应垫上水泥砂浆垫块,间距50cm。
9、加固措施：
楼梯梁每隔300mm设置一道步步紧及对拉螺杆
楼梯斜板每隔1000mm用钢管顶丝支撑,钢管底部与架体横杆固定
9、允许偏差项目：
检 查 标 准 允 许 偏 差
项次
项 目
允许偏差
检验方法
1
楼梯踏步表面平整度
≤5mm
靠尺及塞尺
2
楼梯板平整度
≤8mm
靠尺及塞尺
3
楼梯踏步立面垂直度
≤5mm
靠尺
4
楼梯踏步高度
≤5mm
尺量两端中间各一点取平均值
6
楼梯踏步宽度
≤8mm
尺量两端中间各一点取平均值

10、楼梯砼浇筑
楼梯段砼自下而上浇筑,先振实底板砼，达到踏步位置时再与踏步一起浇捣，不断连续向上推进，并随时用木抹子将踏步上表面抹平，掉在侧模上砼清理干净。
施工中应注意:禁止将输送管对着楼梯段直接输送砼，应改为人工铲送。
施工缝:楼梯的施工缝留置在楼梯跨度三分之一的部位.
11、模板拆除：
拆模时间规定：侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板及梁底模拆除时间必须由专业工长提出申请经技术负责人签发意见，并按签发意见严格进行。
拆除顺序：与安装顺序相反.
拆除注意事项：
1） 梁板模拆除前应先在满堂架适当部位横杆（满足操作要求）铺上竹架板以满足操作时安全需要及防止拆下的模板直接从高处往下落。
2） 拆模时操作人员严禁站在拆除部位的正下方,并用专用撬棍拆除梁板板模，禁止野蛮施工。
3） 拆下的模板由人工往下传递，层高超过4m楼面底模由人工通过绳子吊运落地，严禁往下扔，以防止模板损坏。
4） 当天拆下的模板当天转运至指定地方并及时清理干净撬出铁钉涂刷脱模剂，禁止待一楼层模板全部拆除后，再一次清运。
四、质量保证措施
1、按设计尺寸配模,支模要保证模板系统的整体稳定,模板拼缝严密。模板允许偏差符合规定要求。
2、踏步预埋件必须保证位置准确，安装牢固.
3、在砼浇筑后应及时进行浇水养护。
4、砼强度达到1.2Mpa以上时方可上人作业。

彬县体育中心体育馆项目

土

方

施

工

方

案

编制人:
审核人：
审批人：

陕西有色建设有限公司彬县体育馆项目部
2012年5月

目 录
1、工程概况
2、编制依据
3、开挖工程量
4、施工准备
5、作业准备
6、施工安排
7、基坑防护
8、土方回填
9、施工测量
10、文明施工、节能、环保控制措施
11、雨季施工措施

一、工程概况
彬县体育馆工程拟建场地位于福银高速公路引道北侧，西邻在建的彬县体育场，东邻新建的东河渠,泾河由场地以北约1km处自西向东流过,交通便利。
根据本工程现场场地实际情况和设计要求，体育馆工程设计室内±0.000标高为828。400m,室外标高828。100m，图纸设计基底相对标高为-2。700m(除了局部消防泵房以外均为同一标高），现场场地实际地面标高平均为827。m左右，基坑—2。6m以上采用大开挖，基坑大开挖土方实际挖深为2。2～2.4m，留500mm的桩顶保护层；完成水泥土搅拌桩后，再机械配合人工挖桩间土、破桩头和条基土方，有利于测量放线及降低基础施工难度，由于本工程土质较好且基础埋置深度较浅,只需按1：0。33放坡即可，不需要基坑边坡支护。
根据西北综合勘察设计研究院岩土勘察有限公司编制的《彬县体育中心体育馆岩土勘察报告》显示,本工程地下水位稳定在-1.6m左右，由此本工程基础开挖前需进行基坑降水(详见基坑降水方案).
二、 编制依据
2。1 本工程设计图纸；
2.2 建筑工程施工手册；
2。3《建筑工程施工质量验收统一标准》（GB50300—2001);
2。4《建筑地基基础工程施工质量验收规范》(GB50202—2002）；
2。5《建筑地基处理技术规范》（JGJ79-2002)；
2。6 地基勘察报告；
三、开挖工程量
基坑大开挖土方量约22000立方米，桩间及条基土方量约3000 m3,回填总方量约20000立方米,现场土方堆放设在东侧约600m，自卸汽车转运.
四、施工准备
1、技术资料准备
（1）工程设计施工图纸到位
（2)勘察资料
（3）技术交底完成
五、作业准备
(1) 制定好现场平整、基坑开挖施工方案，绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、基底标高、边坡坡度、边坡稳定保护、排水沟位置及土方堆放地点.
(2) 完成测量控制网的设置，包括控制基线、轴线和水准基点，对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核无误后，作为施工控制的依据。
(3) 场地平整进行方格网标高测设,计算挖填土方量。
(4) 在施工区域内，四周应设置临时性雨水排水沟，阻止施工现场周围雨水流入开挖基坑内.
(5) 土方开挖前，现场道路硬化必须完成,夜间施工照明设置完毕。
(6) 土方施工机械设备进场，进行维护检查、试运转，处于良好的工作状态.
(7) 施工技术人员、机械操作人员和机械土方人工清理人员已经进行安全技术交底，并配备充足,满足昼夜连续施工要求。
（5)项目部成员工作安排
姓名
姓名
职责
项目经理
杨春武
全面负责
技术总负责
周应超
施工方案编制、技术工作
工长
樊创琦
全面负责现场施工及安全
施工员
刘彬东
全面负责土方施工技术工作
质量员
余 庆
质量检查工作
测量员
吴 杰
现场测量放线工作
安全员
辛海江
全面负责施工安全
预算员
赵利娟
现场预算及签证
资料员
金翠叶
负责场内资料报审、整编
试验员
支鹏涛
负责现场击实试验
现场电工
高富乾
负责现场临电

六、施工安排
1。工艺流程
测定位控制桩 确定开挖的顺序和坡度 测定开挖灰线 清除现场基坑范围内的建筑垃圾及杂土 分段分层挖至设计标高 人工修边和清底 基坑验槽。
2。 根据本工程具体地形情况，基础—2。6m以上机械土方采用大开挖，条形基础采用机械开挖结合人工清理。
3. 本工程土方采用两台200型反铲挖掘机开挖，挖至-2.6后施工水泥土搅拌桩，基底预留500厚做水泥土搅拌桩顶保护层，然后人工配合机械挖桩间土和条形基础土方至—3.1m。
4. 根据运距和挖掘机生产率,现场拟配备15台12T自卸汽车配合挖掘机做现场土方运输。
5。 根据本工程的土质情况和规范要求，机械开挖基础土方放坡系数确定为1：0。33。
6。 开挖顺序:先整体挖除2。2m深，如有杂土外运至5km外的弃土场弃置。黄土运至南侧广场位置暂时存放，保证回填用土.
7. 为了提高机械效率,土方开挖通道设在轴和轴之间,在围墙中间开土方运输大门,从城市主干道纬四路直接运走。
8。 考虑到挖除的土方将在基础施工完成后还要用作回填土，故应将开挖的土方分类堆放，避免淤泥、腐殖土及杂填土掺入，且需清理堆放弃土位置原有的垃圾和杂土。
9。 基坑和基槽开挖时，要准确定位抄测出基础位置和开挖标高,并撒开挖白灰线，跟踪抄测开挖深度与宽度,防止超挖浅挖,避免浪费人工、材料，并监督人工平整至设计标高。
10。 基坑边角部位机械开挖不到位时,配合人工清理，及时将余土清至机械回转半径之内,用机械清挖运走。
11。机械挖运过程中应注意保护测量控制定位桩、轴线桩、水准基点，防止挖掘机、汽车碰撞、碾压.
12.根据现场实际情况，独立基础开挖时设置排水沟,并在基础四周最低处设置集水坑（直径50cm，深50cm），以备雨天抽基坑积水.
13.基坑开挖完成后需上报监理、业主并联系勘察设计部门前来验槽，验槽合格后方可进行下道工序施工。
14.当基底土质不能满足设计要求和规范规定时,应会同建设、监理、勘察及设计等部门研究加深或加固处理措施.
15。基坑上口挖截水沟是防止施工现场的雨水冲刷沟壁、流进基坑浸泡基底。
16。基坑周围设置安全护栏，护栏高度1.2m。
17。基坑开挖质量要求：基底土质必须符合设计要求并严禁扰动；允许偏差项目及检验方法见下表:

项 次
项 目
允许偏差mm
检验方法
基坑(槽)
挖方场地平整
1.
标高
+0 —50
±100
用水准仪或拉线尺量检查
2.
长度、宽度
±300；—100
-0
用经纬仪、拉线和尺量检查
3.
平整度
20
20
用水准仪或拉线尺量检查

七、基坑防护
因自然地面较低，基坑开挖深度2。25米左右至桩顶标高（—2。6m)，因此按设计要求1：0.33放坡。基坑四周2米以内不准堆放、堆载任何苛载，四周做钢管护栏挂安全网防护，在基坑西侧轴～轴间和南侧轴～轴间留设土方运输坡道，宽6米，长8米,四周砌30cm砖挡墙防止雨水流入基坑。槽底设集水坑用水泵抽排干净，并做好四周降水井安全防护工作.
八、土方回填
(1) 挖出土方运至建设单位指定弃土场地时选出用于回填的粘土集中堆放，作为基础、室内外回填土的土源。
(2) 基础施工完成后，所有隐蔽工程必需上报监理单位检查验收合格后，方可施工基础回填土.
(3) 基础回填土采用机械和人工相结合的方式施工。
(4) 土方回填前必须清除基坑中草皮、杂物、树根、排除积水，分层划出回填土厚度。
(5) 严格控制基础回填土的含水率，以手抓成团，落地散开为宜，大面积回填需进行土质含水率检测,含水率过高需进行翻晒，含水率过低需进行洒水搅拌.
(6) 回填土回运时采用挖掘机装土，自卸汽车运土至基础边,配合人工回填,采用15t压路机静压碾压，边角配合蛙式打夯机打夯，每250厚碾压夯实一次,每次夯实不得少于3遍，并按设计和规范要求取样测试密实度。
(7) 填方应从低处开始，由下而上整个宽度水平分层均匀铺填土料和夯实。
(8) 基础回填时必须在基础四周内外同时回填，防止基础、基础梁、柱、墙等受一侧挤压而倾斜或位移.
(9) 按照设计要求的压实系数，根据本工程回填土深度，夯实前要充分洒水湿润，提高压实效果,压实系数λ≥0。95。
(10) 回填运土、卸土过程中应注意保护测量控制定位桩、轴线桩、水准基点，防止碰撞。
(11) 回填土质量要求：基底的处理、回填土的土料必须符合设计要求或施工规范规定；回填土必须按规定分层夯压密实，分层检测，待压实度检测合格后方可进行下一层回填,允许偏差项目及检验方法见下表：

项次
项目
允许偏差mm
检验方法
基坑(槽)
填方、场地平整
地面基层
人工施工
机械施工
1
标高
+0 —50
±50
±100
+0 —50
用水准仪或拉线尺量检查
2
表面平整度
—-
——
—-
20
用2m靠尺和楔形塞尺检查

九、施工测量
施工测量要求：
(1）工程定位：规划部门按照报批的规划红线、基准点为依据，再根据图纸设计造型，采取以坐标系的方式进行工程定位，引测工程轴线及高程。
（2）按照规划部门给定的基准线进行详细定位,根据相关规定，基坑开挖验槽完毕应在基坑内撒白灰轮廓线，通知规划部门验线.基础施工至±0。00标高处，将建筑物外轮廓线弹好，再次通知规划部门、监理单位、建设单位验线，合格后方能施工主体工程.
（3）测量控制网的设置：根据规划部门给定的D1已知点,布置现场测量控制网:①高程控制网：根据本工程特点，除规划给定的高程外,现场还需在周边空旷部位另设置4个高程控制点，编号为BM1、BM2、BM3、BM4，采用1m长直径为10cm的松木钉入稳定土层，其上平面用10cm长钉钉入，钉头留出0。5cm作为高程控制点，在松木桩四周用C25混凝土维护加固,保证其稳定性牢固防碰撞,并且在松木桩四周做醒目标记，防止施工期间破坏，具体平面位置、编号如下图所示:②主轴线控制网测定：因工程底层面积较大、且纵向、横向轴线都较长,为确保主轴线测量正确，工程总测量控制网采用全站仪进行复核测量,再用钢卷尺校核，根据规划部门给定的已知点,将南北主轴轴、东西主轴轴引测到距建筑物外围10m以外四周围墙上或空地上(其位置不受施工等影响)，便于施工时轴线的施测，并做相应标志备用；
（4）基础大开挖过程中，用经纬仪放出工程直角控制线，然后用钢尺分出纵、横轴线，确定出各轴线方向,钉上小钉，供基础土方工程和条基模板参考之用,各段区间轴线测设时应用内分法测定，保证基坑大开挖、桩间土开挖和条形基础施工的定位放线的准确。
（5）以高程控制网的水准点为依据,用水准仪采用闭合水准测量的方法，将高程引测至基坑边，设临时水准点（为方便高程测量，临时水准点视现场实际情况设置）；基坑快挖到设计标高时,在坑底边沿打入小木桩作为修整坑底和打垫层的高程依据；
十、文明施工、节能、环保控制措施
针对该工程所处位置的特点，结合我公司《程序文件》、《管理手册》规定,成立以项目经理为首环保工作领导小组，建立施工现场环保自我保证体系，做到责任落实到人。对现场产生的噪音、扬尘等污染采取以下措施，以减轻各种污染及噪音扰民。做好施工现场环境保护的监督检查工作,对存在的问题及时采取纠正和预防措施，并做好文字记录和存档工作。
10。1防止扬尘、大气污染措施
1、在现场出入口设专人清扫车轮,装载建筑渣土或其他散装材料不超过槽帮上沿，禁止沿途遗撒.
2、对施工道路采取混凝土硬化处理，出入口硬化路面不小于出口宽度，在出口处设置冲洗车轮的设置，并设专人负责对进出场车辆进行清洗，防止车辆将建筑工地的渣土泥带入城市街道.
3、在现场大门附近设一根洒水用的临时水管，并安排一名洒水员，配齐洒水设备，根据现场情况对现场及生活区进行洒水、清扫，防止扬尘。
4、在工地的废水出口处设置多级沉沙井,工地排放的废水必须经沉淀清澈后才能排放.
5、在施工现场设置垃圾分拣站，施工垃圾及时分拣清扫，并洒水降尘。
6、遇有四级以上大风，停止一切土方施工,增加洒水次数，最大限度的降低扬尘。
10.2防止噪声污染措施
1、土方施工前，施工现场的临时围墙及临时设施应施工完毕。
2、所选施工机械应符合环保标准并定时进行润滑保养,加强对机械设备的维护和管理,定时进行润滑保养，将机械设备产生的噪音减少至最低限度。
3、严格遵守环保部门有关噪声防治具体规定，精心组织，合理部署，将产生噪音的生产工序尽可能安排在非休息时间内进行。
4、加强对施工人员环保意识的教育和管理，建立健全控制人为噪声的管理制度，施工时细心操作，尽可能减少噪声的产生。
5、噪声值监测执行《建筑施工场界噪声测量方法》，白天施工不超过70分贝，夜间不超过55分贝。
10。3 防止扰民措施
本工程位于彬县泾河新区城市主干道纬四街东侧,为确保正常的施工秩序,尽量减少对周围居民生活的影响,制定如下措施:
1、施工现场提倡文明施工,建立健全控制人为噪声的管理制度,尽量避免人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识。
2、向周围居民公布“安民告示”,密切与当地群众联系，做好接洽工作，积极处理群众反应的意见，做好疏导,争取理解.严格遵守环保部门有关噪声防治具体规定，精心组织,合理部署，将产生噪音的生产工序尽可能安排在非休息时间内进行.
3、随时与现场周围有关部门取得联系，对他们的意见、建议进行合理采纳，对有关施工工序安排、工人操作方面的问题，在生产调度会上进行解决。
4、加强对施工人员的教育和管理,施工时细心操作，尽可能减少噪声的产生.对人为活动噪声建立管理制度，特别要杜绝人为敲打、叫嚷、野蛮装卸而引发的噪声等现象，最大限度地减少噪声扰民。
5、加强噪声监测,采取专人监测、专人管理的原则，及时对施工现场超标的有关因素进行调整,达到施工噪声不扰民的目的.
道。
十一、雨季施工措施
（1）雨期施工应有保证质量和安全的施工技术措施。并应随时掌握气象变化情况.
(2）雨期施工前，施工现场周围设立排水沟,防止雨水流入基坑内，保证施工现场道路畅通，道路两边应修好排水沟，以利泄水。
（3)填方施工中，取土、运土、铺填、压实等各道工序应连续进行，雨前及时压好填土层，并做一道斜坡,以利排水.
（4）雨期施工的填方工程，应连续进行尽快完成,工作面不应放的过大,应分层分段进行施工,在雨前完成.
（5)雨期施工时，要防止地面水流入基坑及基槽内,以免边坡塌方或基土遭破坏。
(6）视天气情况，若遭遇雨水较多天气，坑内可在四角设立集水坑，及时排水,保证施工顺利进行.
