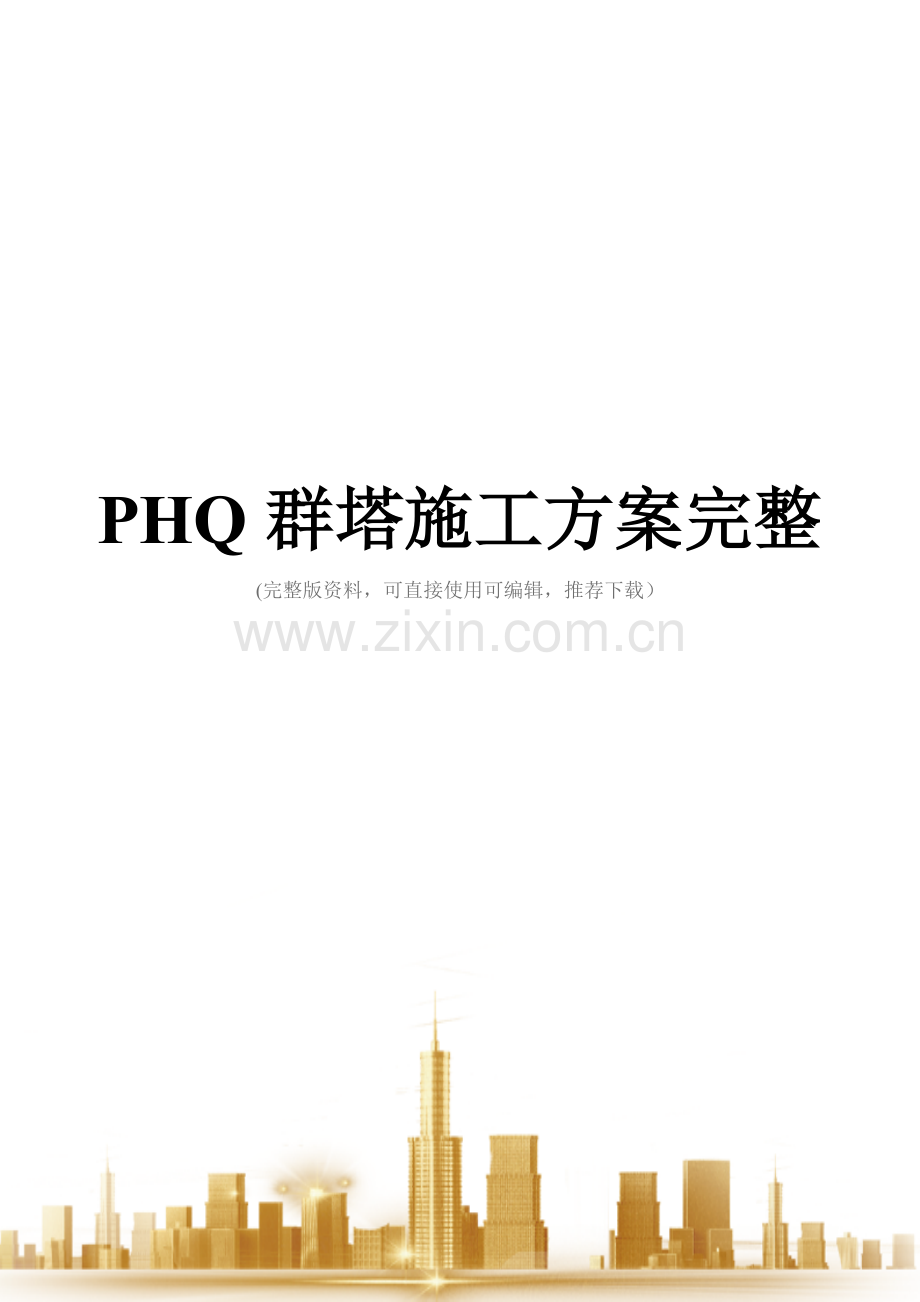

PHQ群塔施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

乌鲁木齐经济技术开发区科技园路片区棚户区
改造项目—安置楼建设工程

群塔 施工 方案

批准 :

江苏水北建设工程
2021年11月10日

目 录
一、编制依据和工程概况
二、塔吊位置与选型
三、立塔高度、防碰撞、限荷
四、塔吊运行和吊装原则
五、塔吊使用的管理
六、群塔作业安全措施
七、附图：（本期1#～8＃楼、部分地下车库和农贸市场塔吊分布图）

一、编制依据和工程概况
1。1主要应用规范、规程、标准
序号
规程、规范名称
编 号
1
建筑地基基础设计规范
GB50007—2002
2
建筑地基基础工程施工质量验收规范
GBJ5 2-2002
3
塔式起重机安全规程
GB5114—2006
4
建筑机械使用安全技术规程
JGJ33—2001
5
施工现场临时用电安全技术规范
JGJ46—2005
6
建筑施工测量技术规程
DB11/T446-2007
7
塔式起重机械安装、使用、拆卸安全技术规程
JGJ196-2021
8
建筑施工安全检查标准
JGJ59—2021
9
起重机司机安全技术考核标准
GB6702-2021
10
新疆建筑工程施工安全操作规程
XD01-62—2002
1。2设计文件
序号
文件名称
文件编号
1
乌鲁木齐经济技术开发区科技园路片区棚户区改造项目—安置楼建设工程岩土工程勘察报告
KC1-2021-074
2
乌鲁木齐经济技术开发区科技园路片区棚户区改造项目-安置楼建设工程地下车库及农贸市场施工图
S2021—401—14
1.3施工技术文件
乌鲁木齐经济技术开发区科技园路片区棚户区改造项目—安置楼建设工程施工组织设计和相关方案。
1。4工程概况
本工程为棚户区改造项目一期1＃～12＃楼、地下车库和农贸市场13项工程,位于乌鲁木齐经济技术开发区科技园路东侧，阿勒泰路北侧。本招标工程为群体工程，工程建设规模为69834。10m2.整个小区的设计，简约、大方、合理，但又不乏经典之处，具体做法见各概况。
工程概况表
序号
分部工程名称
内容
1
基础形式
筏板、独立基础加防水板
2
结构形式
剪力墙、框架结构
3
建筑层次
地下2层、地上9层
4
建筑面积
69777。99㎡
5
建筑高度
27.75m
6
占地面积
27897.69㎡
7
抗震等级
二级
抗震烈度
8度
8
+0.000标高
见各单体工程施工图

棚户区改造项目［一期］1＃～12＃楼、地下车库和农贸市场13项工程

其中
楼号
建筑面积

住宅建筑面积（含地下室面积）
1号楼
5797。13㎡
2号楼
3878.99㎡
3号楼
3883.23㎡
4号楼
3883.23㎡
5号楼
3883。23㎡
6号楼
3883.23㎡
7号楼
4687.24㎡
8号楼
4083.68㎡
9号楼
5832.41㎡
10号楼
4832。96㎡
11号楼
4832.96㎡
12号楼
5113。37㎡
12栋总建筑面积
54591。66㎡

地下车库和农贸市场
地上
750㎡
地下
11893。84㎡
总建筑面积
12643.84㎡

办公和商业楼
地上
1549。56㎡
地下
992。93㎡
总建筑面积
2542.49㎡
3
基底面积
18633。43㎡
6
容积率
1。86
4
绿化面积
9764㎡
7
绿化率
35%
5
建筑密度
22％
8
总户数
516户
二、塔吊位置与选型
2.1塔吊平面布置定位原则
2.1。1 考虑到多工种同时作业，应尽量减少群塔之间的相互影响，塔吊按区域设置，尽量避免塔吊跨区段作业,便于施工组织，减少协调矛盾。
2.1。2 杜绝塔机基础施工和塔机安装后对边坡稳定性可能带来的影响。
2.1。3 根据施工进度情况、各塔吊高差关系及各楼座的结构形式等，确定立塔顺序。
2.1。4 便于塔机的安装和拆除。
2。1。5 塔机在考虑安装、拆除方便的同时,塔机的回转半径尽可能覆盖整个施工作业区，尽量减少塔机的作业盲区和覆盖更多的材料堆放场地，减少材料二次倒运.考虑设置汽车吊及龙门架以备解决部分塔吊盲区的吊运作业，同时可以负责塔吊覆盖区域外现场的材料倒运。部分钢筋和模板等材料考虑人工搬运。
2。1.6 明确塔间合理高差的控制以及塔位顶升顺序.
2。1。7 塔吊布置时尽量避免过多的交叉,以充分发挥塔吊的效率.

2.2 塔吊位置：
塔吊编号
塔 吊 位 置（塔吊基座中心点）
1＃
距1＃楼北侧外墙完成面往南11.6m，距1#楼东侧外墙完成面往东3.7m
2＃
距2＃楼北侧外墙完成面往南1。5m,距2＃楼东侧外墙完成面往东4.5m
3＃
距8#楼北侧外墙完成面往南16m，距8#楼西侧外墙完成面往西4。5m
4#
距7＃楼北侧外墙完成面往南2.5m，距7＃楼西侧外墙完成面往西4.5m
5#
暂未定
6#
暂未定
说明：上表为本次开工的1＃～8#楼、部分地下车库和农贸市场的4台塔吊。
2。3塔吊选型：
2。3。1塔吊选型原则
2。3。1.1满足施工需要，即塔机的吊次、吊运能力满足施工要求；
2.3.1。2各作业分部现有的机械设备情况；
2。3.1。3甲方提供的施工现场用电总容量；
2.3.1.4塔机布置与施工现场实际情况相适应。
2.3。2塔吊选型及其主要性能参数见下表:
项目
内容
塔吊
设置
1#
CTC5010预埋式臂长50m
负责1＃、3#楼
2＃
QTZ5009压重式臂长50m
负责2#、4＃楼
3＃
QTZ5009压重式臂长50m
负责6＃、8#
4＃
QTZ5009压重式臂长50m
负责5#、7＃
5#
QTZ5009压重式臂长50m
负责9＃、10＃
6＃
QTZ5009压重式臂长50m
负责11＃、12#
塔吊主要性能参数
塔吊
编号
塔吊
型号
自由
高度
(m）
最大
回转
半径（m)
臂端最大起
重量(t）
塔基尺寸
长×宽×高
（mm×mm×mm)
1＃
CTC5010
45
50
1.1
5000×5000×1000
2#
QTZ5009
45
50
1.2
6200×6200×1300
3＃
QTZ5009
45
50
1。2
6200×6200×1300
4#
QTZ5009
45
50
1.2
6200×6200×1300
5#
QTZ5009
45
50
1。2
6200×6200×1300
6＃
QTZ5009
45
50
1.2
6200×6200×1300
三、立塔高度、防碰撞、限荷
3.1立塔高度验算：
验算1＃、2#、3#、4＃、5#、6#塔吊高度：
验算塔吊高度所需参数
建筑物最高高度
40.0m
顶层安全生产所需高度
1.5m
构件最大高度
2.8m
绑扎点到吊钩距离
1。5m
塔吊基础顶标高（m）
-7。92、—7.67、-6。00、—5。81、-6.30、-6.80
塔吊提升高度应该满足其服务栋楼的需要。
3.2塔吊防碰撞措施：
3.2.1塔吊防碰撞措施
塔1＃与塔2＃中到中距离为55。0m，塔3＃与塔4#中到中距离为56。5m，塔1＃与塔4＃中到中距离为为98。0m;塔2#与塔3＃中到中距离为为103。0m;4台塔吊有效臂长均为50m，臂端距塔身最小的距离为3。5m，满足≥2.0m的安全距离.5＃与6#塔暂未定，各塔之间相对位置详见塔吊平面布置图。
3.2。2塔臂前端设置明显标志，塔吊在使用过程中塔与塔之间回转方向必须错开，严格控制楼和楼之间的操作高度和作业时间.
3.2.3从施工流水段上考虑各塔作业时间尽量错开，避免在同一时间、同一地点塔吊同时使用时发生碰撞。
3.2.4塔吊同时作业必须照顾相邻塔吊作业情况,其吊运方向、塔臂转动位置、起吊高度、塔臂作业半径内的交叉作业，并由专业信号工设立限位哨，以控制塔臂的转动位置及角度，同时控制器具的水平吊运；禁止相邻塔吊同时向同一方向吊运作业，严防吊运物体及吊绳相碰，确保交叉作业安全。
3。3 塔吊限荷计算
3。3。1 CTC5010型塔吊最大起吊量见下表：
材料
规格
最大起吊量
方 木
50mm×100mm×4m
70根
方 木
100mm×100mm×4m
35根
钢 筋
6mm×5m
450根
钢 筋
8mm×5m
350根
钢 筋
10mm×5m
250根
钢 筋
12mm×5m
200根
钢 筋
14mm×5m
100根
钢 筋
16mm×5m
80根
钢 筋
18mm×5m
60根
钢 筋
20mm×5m
40根
钢 筋
22mm×5m
30根
钢 筋
25mm×5m
25根
钢 管
6m长3。5mm×φ48
30根
钢 管
5m长3。5mm×φ48
40根
钢 管
4m长3。5mm×φ48
50根
钢 管
3m长3.5mm×φ48
70根
钢 管
1。5m长3。5mm×φ48
150根
竹胶板
2.44m×1.22m
70块
水电用管
150mm×（6m、4m）
5根、10根
水电用管
80mm×（6m、4m)
15根、25根
水电用管
50mm×（6m、4m）
30根、40根
水电用管
40mm×（6m、4m、）
35根、55根
水电用管
32mm×（6m、4m)
45根、70根
水电用管
25mm×（6m、4m)
60根、90根
水电用管
20mm×（6m、4m)
90根、130根
水电用管
15mm×(6m、4m）
110根、160根
碗扣架立杆
2。4m长3。5φ48
90根
碗扣架立杆
2。1m长3.5φ48
110根
碗扣架立杆
1.5m长3.5φ48
160根
碗扣架立杆
1。2m长3。5φ48
200根
碗扣架立杆
0.9m长3。5φ48
270根
碗扣架立杆
0。6m长3.5φ48
400根
碗扣架横杆
1。5m长3.5φ48
150根
碗扣架横杆
1。2m长3。5φ48
200根
碗扣架横杆
0.9m长3.5φ48
270根
碗扣架横杆
0。6m长3。5φ48
400根

3。3。2 QTZ5009型塔吊最大起吊量见下表:
材料
规格
最大起吊量
方 木
50mm×100mm×4m
90根
方 木
100mm×100mm×4m
45根
钢 筋
6mm×5m
600根
钢 筋
8mm×5m
400根
钢 筋
10mm×5m
300根
钢 筋
12mm×5m
250根
钢 筋
14mm×5m
150根
钢 筋
16mm×5m
100根
钢 筋
18mm×5m
80根
钢 筋
20mm×5m
70根
钢 筋
22mm×5m
40根
钢 筋
25mm×5m
30根
钢 管
6m长3.5mm×φ48
40根
钢 管
5m长3.5mm×φ48
50根
钢 管
4m长3.5mm×φ48
60根
钢 管
3m长3。5mm×φ48
80根
钢 管
1。5m长3.5mm×φ48
160根
竹胶板
2.44m×1。22m
90块
水电用管
150mm×（6m、4m)
7根、13根
水电用管
80mm×（6m、4m）
18根、30根
水电用管
50mm×(6m、4m）
35根、50根
水电用管
40mm×（6m、4m、)
45根、60根
水电用管
32mm×（6m、4m）
60根、85根
水电用管
25mm×（6m、4m）
75根、100根
水电用管
20mm×（6m、4m）
100根、150根
水电用管
15mm×（6m、4m）
150根、200根
碗扣架立杆
2。4m长3.5φ48
120根
碗扣架立杆
2。1m长3.5φ48
140根
碗扣架立杆
1。5m长3。5φ48
160根
碗扣架立杆
1。2m长3.5φ48
250根
碗扣架立杆
0。9m长3。5φ48
330根
碗扣架立杆
0。6m长3.5φ48
500根
碗扣架横杆
1。5m长3。5φ48
160根
碗扣架横杆
1.2m长3.5φ48
250根
碗扣架横杆
0.9m长3.5φ48
330根
碗扣架横杆
0。6m长3.5φ48
500根

四、塔吊运行和吊装原则
4.1塔吊运行原则
4.1。1低塔让高塔。低塔机在转臂前,应观察高塔机的运行情况后再运行.
4。1.2后塔让先塔。在两塔机塔臂交叉区域内运行时，后时入该区域的塔机要避让先进入该区域的塔机.
4.1。3运塔让静塔。在两塔机交叉区域内作业时,在一塔机塔臂无回转、小车无行走、吊钩无运动,而另一塔机塔臂有回转或小车行走时,动塔机应避让静塔机。
4.1。4轻车让重车.在两塔机同时运行时,无载荷塔机应避让有载荷的塔机.
4.1.5客塔让主塔。以各单位实际工作区域划分塔机工作区域，若塔机塔臂进入非本单位工作区域时，客区域的塔机要让主区域的塔机。
4。1。6塔机在运行中以上各条件同时存在时,必须按项目经理部指定的排序原则执行.
4。2塔吊吊装原则
4.2。1钢筋均在现场加工，由塔吊吊至工作面，吊装时由塔吊自带钢丝绳在钢筋两端进行绑扎,控制好起吊点位置，检查吊索、卡环、绳卡等用具,经检查完毕后，方可进行吊装。吊装时，做到吊装现场有人指挥，吊装到工作面上有人指挥。
4。2。2大模板场区应设置在塔吊有效回转半径之内；模板吊装前,应先检查卡具及吊环等是否牢固可靠;吊装模板时严禁用人力搬运模板,并在吊运过程中，严防模板大幅度摆动或碰到其它模板；吊装大模板时,每次起吊只能吊运一块大模板,禁止同时吊运两块以上角模.
4.2.3小构件起吊前按构件的型号、编号、吊装方向及顺序依次堆放，堆放位置应按吊装的平面布置规定,并在塔臂的回转半径内；小构件堆放应平稳,底部设置垫木,避免搁空而引起翘曲,起吊点应通过构件的重心位置,垫点应接近支承位置；不得在构件上堆放或悬挂零星物件;零星材料和物件必须用吊笼或钢丝保险绳捆扎牢固,才能吊运，不得随意抛掷材料、物件、工具，防止滑脱伤人或意外事故。
4.2.4吊装期间凡有大雨、大雾及五级以上大风，停止吊装工作，严格禁止挂钩人员使用人力强制稳定手段进行吊装，以免发生安全事故；大雨、大风过后进行吊装时，应进行试吊，防止制动装置失灵和地基受水泡变软而发生各种事故。
4.2。5在吊装时因故中断，应立即采取措施制动；如吊装大模板应将大模板缓慢放落到地面；所有构件不得悬挂在空中。
五、塔吊使用的管理
5。1管理体系
为确保本工程施工期间，各塔机实现合理使用、安全作业,发挥塔机的最大效能，满足施工进度需要，并达到总体协调有力的目的，成立管理小组。
组长：
副组长：
组员：
5.2塔机的安装和验收
5。2.1 塔机安装
5.2.1。1要对安装辅助设配的机械性能进行检查合格后方可使用；
5.2。1。2钢丝绳、卡环、吊钩和辅助支架等起重机具,必须验收合格,方可投入使用；
5.2。1.3安装、拆卸塔式起重机时,风力等级与风速对照关系见《JGJ196—2021表3》;
5.2.1.4安装、拆卸作业过程中,绝对不允许只安装或保留一个臂就中断作业;
5。2。1。5 塔式起重机的安全装置齐全有效，才能确保使用安全;
5。2。1。6 附着（附墙)安装:由相应资质的租赁公司负责安装，本期的4台塔吊CTC5010距墙3。50m；其余3台QTZ5009距墙4。0m。如发现与说明书不同时，应进行设计计算,并要经过审批手续,方可安装。
5.2.2塔机验收
塔机安装完毕后，必须先由相应资质的特种机械检测部门组织验收，开据塔吊验收合格证,并报监理单位验收合格后方可使用。
六、 群塔作业安全措施
6.1安全技术要求
6。1。1塔吊租赁公司要派专人负责塔吊管理，进场后要对塔吊司机进行口头和书面的技术和安全交底,每班作业前要做好班前交底和记录。塔吊司机、信号工必须持证上岗，每月应对塔吊司机、信号工、挂钩工进行一次安全教育，并做好记录.每季度必须对塔吊司机、信号工、挂钩工进行操作规程考试，合格后方可上岗操作；操作时应随时携带操作证。
6.1.2塔机长时间暂停工作时，吊钩应起到最高处，小车拉到最近点,大臂按顺风向停置，为确保工程进度与塔机安全，各塔机须确保驾驶室内24小时有塔机司机值班、交班，接班人员应当面交接,交接时不得离开驾驶室，接班人员未到岗时,交班人员不得离机,交接班时应认真做好交接班纪录.
6。1.3严格限制塔臂回转角度的塔机，采取塔臂回转限制措施。
6。1.4统一在塔机大臂尖、平衡臂尾部、塔机最高处安装安全反光警示器（灯），保持电路通畅。
6。1.5施工现场应设能够满足塔机夜间施工的照明灯塔，亮度以塔机司机能够看清起重绳为准。
6。1.6各作业人员必须严格执行“十不吊”的规定。
6.1.7塔机与信号指挥人员必须配备对讲机。对讲机经统一确定频率后必须锁频，使用人员无权调改频率，要做到专机专用,不得转借.
6。1。8信号指挥人员应与塔机组相对固定,无特殊原因不得随意更换信号指挥人员，信号指挥人员未经主管负责人同意,不得私自换岗。换班时应采用当面交接制.
6。1。9每班塔吊作业时应保证2名信号工指挥并做到专人专机，信号工必须穿戴明显的标志服，佩带袖标，使用标准的旗语，用对讲机进行信号指挥，要使用单独频率,不得与其他信号混用.挂钩工应保持固定不许随意更换。信号工指挥作业时，要精力集中，正确指挥，保证塔吊的安全.
6.2 安全操作一般要求
6.2。1司机接班时，应对制动器、吊钩,钢丝绳和安全装置进行检查。发现性能不正常时，应在操作前排除。
6.2.2指挥过程中，严格执行信号指挥人员与塔机司机的应答制度即：信号指挥人员发出动作指令时，先呼叫被指挥的塔机编号，司机应答后，信号指挥人员方可发出塔机动作指令。
6。2。3操作应按指挥信号进行.对紧急停车信号，不论何人发出，都应立即执行。
6。2.4当起重机上或其周围确认无人时，才可以闭合主电源。如电源断路装置上加锁或有标牌时,应由有关人员除掉后才可闭合主电源。
6。2。5闭合主电源前，应使所有的控制器手柄至于零位。
6。2。6工作中突然断电时,应将所有的控制器手柄扳回零位；在重新工作前，应检查起重机动作是否都正常.
7.2.7司机进行维护保养时，应切断主电源并挂上标牌或加锁。如有未消除的故障，应通知接班司机.
6。2。8 信号工要随时检查卡环和钢丝绳等设备、器具的使用情况，发现问题及时反映，予以更换。吊索具要做到专机专用，不得与其它塔吊混用。
6.2。9司机操作时，应遵守下述要求：
(1）不得利用极限位置限制器停车。
（2）不得在有载荷的情况下调整起升、变幅机构的制动器.
（3）吊运时，不得从人的上空通过，吊物下不得有人。
（4）起重机工作时不得进行检查和维修.
（5)所吊重物接近或达到额定起重能力时，吊运前应检查制动器，并用小高度、短行程试吊后，再平稳地吊运。
（6）无下降极限位置限制器的起重机，吊钩在最低工作位置时，卷筒上的钢丝绳必须保持有设计规定的安全圈数。
(7）一般来说，起重机工作时，臂架、吊具、辅具、钢丝绳、缆风绳及重物等与输电线的最小距离不应小于国家有关标准的规定。群塔作业安全距离为2米。
6.3安全检查措施
6.3.1每月项目部组织相关部门和塔机管理负责人、安全负责人对塔机各个安全装置进行联合大检查,发现问题及时处理。
6。3.2每月对塔吊基础和塔吊垂直度进行检测，遇塔吊升节、大雨天气之后应加强检测,当发现塔吊基础或塔吊垂直度发生变化后，应立即通知塔机管理负责人和项目负责人，暂停塔吊使用，查明原因并进行处理后方可让塔吊运行。
6。3.3每月对塔吊线路、接地保护进行检测。接地电阻应小于4欧姆，如发现超值，应检查接线是否有虚接、断线等问题，并及时对存在问题进行修理.
6.3.4项目部工程科、安全科应会同塔吊产权单位有关人员每半月对塔吊进行全面检查；塔机管理负责人根据使用情况随时进行检查。检查结果通过施工单位报项目部工程部备案.
6.3。5塔机司机需认真填写塔机运行日志。
6。3.6检查如需切断电源时,必须挂牌标识，并派人监护。
6。3.7在检查过程中如发现吊索出现接头时，其接头部位的强度较低，往往只能达到吊索本身设计强度的75％—80%，所以为了安全起见不允许吊索出现接头.
6.3。8塔机与周围环境关系必须满足:尾部与建（构）筑物及施工设施之间的距离不小于0。6M;群塔的低位塔吊起重臂端部与另一台塔吊的塔身之间至少有2.0米距离。本次4台塔吊的臂高要求:首先要超出裕馨小区和农工商贸小区住宅楼的最高点3.0米。在此基础上,2#、4#塔或1#、3#塔的臂高,一高一低，水平距离要大于3。0米。（2#、4#塔臂高可在同一高度,1#，3＃塔的臂高可在同一高度，但必须一个高，一个低，水平距离大于3。0米）
6.3.9附着装置：设置位置和附着距离符合方案规定，结构形式正确，附墙与建筑物连接牢固。
6。3。10附着杆:无明显变形，焊缝无裂纹.
6.3。11回转限位器：设置正反两个方向回转限位开关,开关动作时臂架旋转角度应不大于±540°度。
6。3.12起升高度限位：当吊钩装置顶部升至起重臂下端的最小距离为800mm处时，应能立即停止起升运动.
6。3。13起重量限制器:灵敏可靠，限制值〈额定荷载110％,显示误差≤±5%。
6.3。14吊索与吊物的夹角:宜为45°～60°之间为最佳角度，且不得小于30度.
6.3。15塔吊停用6个月以上的在复工前,应按JGJ196—2021规程附录B重新验收，合格后方能使用
七、附图：本期开工的1#～8#楼、部分地下车库和农贸市场塔吊分布图.

1。编制依据
序号
依 据 名 称
编 号
备 注
1
建筑施工安全检查标准
JGJ 59－2011
行业标准
2
建筑机械使用安全技术规程
JGJ 33－2012
行业标准
2。工程概况
凤凰·颐和明珠项目位于宁晋县，天宝西街北侧，晶龙街西侧。±0.00相当于绝对标高32.95m,建筑物总高度约78.94m,地下三层，地上27层。
建筑物结构类型：楼为现浇钢筋砼剪力墙结构，基础为筏板基础。地基采用(CFG桩)复合地基.
根据施工图纸及现场总平面布置的实际情况，拟采用7台塔吊，具体布置位置详见（附图）。
3。塔吊作业施工方案
3.1 塔吊布置原则
根据本工程实际情况，需要设立七台塔式起重机方能保证整体工程施工的需要,根据本工程特点,臂长50米。
3。2 塔吊作业措施
3.2。1 挂钩工必须严格执行塔吊“十不吊"原则，清楚被吊物的重量,掌握被吊物的重心，按规定对被吊物进行捆绑,捆绑必须牢固可靠，对于短小物品，必须要有可靠容器进行装盛,方可吊运。当被吊物跨越幅度较大，要确保安全可靠,要尽量避开施工作业人员，杜绝空中洒落现象.塔吊“十不吊”原则见下：
1)指挥信号不明不准吊；
2）斜牵、斜挂不准吊；
3）吊物重量不明或超负荷不准吊;
4)散物捆不牢或吊物过满不准吊;
5）吊物上有人不准吊；
6）埋在地下物不准吊;
7)机械安全装置失灵或带病不准吊；
8）现场光线暗，看不清吊物起落点不准吊；
9）棱刃物与吊索接触物保护不准吊；
10）六级(含六级)以上大风不准吊。
3.2.2 塔吊安装完毕必须经过有关部门的验收，合格后方可使用,使用中对塔吊的各个部件必须定期保养；要确保塔吊的各种限位、限重装置灵敏、可靠，如发现失灵的安全装置,应及时修复或更换，所有安全装置试车调整后，应加封（火漆或铅封)固定,严禁拆除或私自调节各种安全限位装置.
5。2.3 对塔吊的主电缆及各种电线、电缆要作全面检查,对于老化或破损的电缆应立即进行更换。
3。3群塔施工措施
由于本工程全面开工，两台塔吊及南通中厦项目四台塔吊同时作业，塔吊大臂相互交叉影响，施工作业如果协调不力会出现不安全因素。所以施工中必须做到以下几点：
3。3。1 立塔时，必须保证与相邻塔吊之间的高差不得少于7m，以保证满负荷运转时，大臂对大臂不碰对方斜拉索。
3。3.2施工过程中应确保工作面高差大于9米。工程现场指挥人员及塔机指挥工要注意协调各塔施工（由本项目部安全总监王广忠同志负责统一指挥，协调施工现场塔吊的使用及相关工作).
3。3。3 塔吊司机必须服从地面信号工的指挥,不得各行其是，严禁听从他人指挥，更不允许管理人员私自指挥塔司。
3.3。4 由于2台塔吊同时作业，塔吊大臂交叉现象时有发生，必须严格遵守以下原则：
3。3.4.1 在施工作业前，安全部门对塔吊司机和信号指挥工作好安全操作和遵守指挥的安全技术交底工作。
3.3.4。2 塔吊司机必须做好交接班记录、交底，接班人员未当面交接班，在施司机不得离开驾驶室.
3.3。4.3 塔吊在准备回转运行前，司机必须提前了解相邻塔吊的运行情况，在确保安全的情况下再操作.
3。3.4.4 操作中必须做到“后塔让先塔"：即两台塔吊在大臂工作交叉区域内，后进入该作业区域的塔吊要注意避让先进入该区域内的塔吊大臂。
3。3.4。5 操作中必须做到“动塔让静塔”：即各台塔吊在大臂工作交叉区域内，在一塔吊无回转、吊钩无运动、而另一台塔吊有回转或自由运动时,动塔应该避让静塔。
3.3。4。6 操作中必须做到“轻塔让重塔”：在两塔交叉运转时，无荷载塔吊应该避让有荷载塔吊。
3。3。4。7操作中必须做到“客塔让主塔”:当一台塔吊（客塔）大臂进入对方塔吊（主塔）工作区域内，则客塔主动避让主塔。
3。3。5 当塔吊暂停工作时，塔吊的吊钩要起到最高处，变幅小车靠近在大臂根部，塔吊大臂转到适当位置，避免与作业塔吊发生碰撞.大臂要尽量顺风向停放,并将大臂回转锁牢。
3。3。6 信号指挥要充分考虑到塔吊交叉作业的可能性，因此信号指挥人员与机组应向对固定,无特殊情况不得更换，换班时需做到口头交接。
3。3。7 信号指挥人员指挥塔吊动作时，必须遵守以上群塔作业原则，不得私自更改。
3.3.8 各信号指挥人员在指挥本塔吊作业时,还必须环顾相邻塔吊的工作情况,必要时发出安全提示语或警语,以告诉塔吊司机注意安全操作。
3.3.9各塔的塔司、信号使用的对讲机频道必须错开，避免相互干扰，但相互的频道应该知道,有情况时方便及时通知。
3。3。10对职工（塔司、信号工）进行安全意识的教育，防止在作业中互不相让，而造成危险。
3.3.11在塔吊的大臂前端,每台塔吊设置红旗一面；大臂前端及塔顶设置红色信号灯，夜间施工时应全部打开，下班作业停机后，信号工应挂牢吊钩绳索，切断电源打开红色信号灯。
3。3。12与塔司、信号工签订塔司、信号工作业的各项责任的责任书，与现场经理、生产经理各大工长等签订责任书。以防违章指挥造成碰撞事故。
3。3.13夜间施工，设置大功率照明设备，以满足现场吊装作业的需要。
3。3.14在多塔作业时如需临塔避让需鸣号或打铃,使对方知晓后，再进行作业。
3。4塔吊安全措施
3。4.1塔吊安装完毕后的一周时间内，对塔身的垂直度的测量不少于4次，并做好测量记录,如垂直度超过4‰，塔吊必须停止工作，并报专业公司处理.
3。4。2 所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。
3。4.3 拆装单位必须指定一名熟悉该类型塔吊、经验丰富的工长现场指挥.
3。4。4 塔吊司机、塔吊拆装人员以及塔吊指挥都必须有当地市级劳动部门签发的特殊工种操作证;工人进入施工现场必须统一着装，佩带齐全安全防护用品。
3.4。5 塔吊司机每班作业前都必须对设备进行例行检查，塔吊的各项安全限位必须齐全可靠.塔吊拆装前，拆装队必须熟悉现场.
3.4。6 塔吊在自升过程中，要合理分工，必须派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接,派专人负责液压油缸的操作等。
3。4.7 塔吊在顶升过程中严禁回转起重臂，并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。
3。4。8塔身标准节之间的连接销及其他任何部件之间的连接销都必须穿开口销。
3.4。9 塔吊安装好后,应遵循《安装质量验收制度》、《塔吊安装后验收和交付使用制度》中要求进行空载实验和重载实验,检查各工作机构、电气控制系统均处于正常工作状态，各安全保护装置齐全、可靠。
3.4。10严禁高空落物。作业现场必须设置不小于20*20米的安全作业区。
3.4。11为了确保安全，塔机必定期进行检查维修，确保制动部件灵敏可靠。6级大风及恶劣天气不得作业.4级风以上严禁塔吊顶升施工作业.
3.4。12 施工机械、设备出入现场，司机注意场地周围的高压电线，严格执行《施工现场用电安全管理规定》,加强电源管理，防止发生电器火灾或人身伤亡事故。
3。4.13塔吊在施工完毕后,由专业队安装塔逆向作业进行拆除。拆除时各有关工种搞好配合，需有专人指挥，作业范围内严禁行人通过。

3。5塔吊的变形观测
塔吊在安装完及安装后每星期进行一次垂直度观测，并做好垂直度观测记录；在每次大风或连续大雨后应对塔吊的垂直度、基础标高等作全面观测，发现问题及时与项目技术部及安全部联系解决。
附图

群塔作业防碰撞施工方案

一、 编制依据
1。1 《建筑塔式起重机安全规程》GB5144—2006
1.2 《塔式起重机》 GB/T5031—2021
1。3 《建筑施工安全检查标准》JGJ59—2021
1.4 《建筑塔式起重机操作使用规程》JG/T100-1999
1。5 《建筑塔式起重机安装、使用、拆卸安全技术规程》JGJ196—2021
1。6《建筑现场临时用电安全技术规范》JGJ46—2005

二、工程概况
工程名称：
建设单位：
设计单位：
勘测单位：
监理单位：
建设地点：
总承包商:
本工程位于**＊,为高层综合楼，总建筑面积＊*m2,建筑高度为50.95米.主要功能为＊*等工业用房；由*＊层前栋塔楼+＊＊层后栋塔楼+＊＊层左栋塔楼+＊*层裙房组成，并设置一个一层地下室（局部两层地下室），平时为地下汽车库及设备用房，战时局部为甲六级人防人员掩蔽部、人防物资库及人防电站.层高均为4。20～6。50m。顶板覆土厚度为1.5m～1。8m。
现场塔吊布置情况：
现场塔吊最大安装高度：1#塔吊约为59。7米，2＃塔吊约为64。4米，3＃栋塔吊为70.8米。

三、塔吊作业安全保证措施
3。1。塔吊司机和信号指挥工必须坚守岗位并持有效证件上岗，严禁非司机操作人员和无证人员指挥。严禁信号指挥工及其它无关人员进入操作室与司机闲谈。严禁在作业中信号工与信号工、塔司相互用对讲机闲谈。
3.2。塔吊司机和信号指挥工要严格遵守安全操作规程，上、下信号要清,上下信号容易联系，始终能清楚的观察到起吊、吊运、就位的全过程，确保运行安全。
3。3.夜间无照明作业时,严禁操作,待照明符合夜间施工作业条件后方可进行吊、运、装作业。对规章指挥现象，塔司有权拒绝操作。塔司违章作业时,信号工有权责令停吊。
3.4。塔吊司机在操纵时力求平衡，严禁急开、急停起吊重物时,重物下严禁站人，按照信号工指挥的位置平衡下降，吊物必须高出需跨越障碍物0。5m以上.
3.5.指挥过程中，严格执行信号指挥人员与塔司机的应答规定,即信号指挥人员发出动作指令时，先呼叫被指挥的塔机编号,塔机司机应答后,信号指挥人员方可发出塔机动作指令。
3。6。指挥过程中，要求信号指挥人员必须时刻目视塔机吊钩与被吊物，塔机转臂过程中，信号指挥人员还须环顾相邻塔机的工作状态，并发出安全提示语。安全提示语言必须明确、简短、完整、清晰.
3.7。起重挂钩工要掌握被吊物重心，按规定对被吊物进行绑扎，绑扎必须牢靠.在被吊物跨越幅度大的情况下,要确保安全可靠。
3.8.塔吊司机和信号指挥工必须注意作业区域按规定指挥、操作,确保安全。如违反规定操作发生事故的同责任者一起承担全部责任。
3。9。在大模板吊运、支立拆、堆放过程中，均有可能受风力、外力碰撞引起失稳，必须采取防倾倒措施。大模板存放时，应两板面相对按70°～80°自稳角放稳,并拉接牢固。
3.10.吊索、捆绑（千斤索、逮子绳、套子绳）绳套的编插段长度不准小于钢丝绳直径的20倍（L≥20D）,且不准小于300mm。吊（卡）环在使用中，必须使其半圆环及销轴直线方向受拉，严禁侧向受力。
3.11.起重吊装捆绑、挂钩作业必须做到以下几点：
1）长大构件竖直起吊，捆绑点必须在构件重心以上. 水平吊运时，捆绑点分布在物体重心两侧的对称位置。为验证捆绑的合理与牢固程度应先试吊,确认无误再起吊；
2） 保证吊索与水平面夹角，在45°~60°；
3） 捆绑有棱角的物体，棱角处必须采取衬垫等保护措施；
4） 捆绑、拆卸吊索方便，严禁压住或压坏索具;
5） 有效的防止起吊中、索具扭劲与失衡；
6) 起吊零散件、必须使用相应工具、夹具或容器；
7) 严禁三根或多根吊索并列悬吊重物.
3.12。操作前，塔吊司机、信号指挥工、挂钩工在作业前、作业中、交班时，必须对塔吊、钢丝绳、吊索具和用于捆绑的绳索进行全面检查与鉴定，对不符合规定的严禁使用。
3.13.操作中， 必须严格执行“十不吊”的规定：
1）被吊物重量超过机械性能允许范围不准吊；
2）指挥信号不明不准吊；
3）吊物下方有人不准吊；
4）吊物上站人不准吊;
5)埋在地下物不准吊；
6）斜拉、斜牵、斜吊物不准吊；
7）散物捆扎不牢或物料装放过满不准吊;
8）零、散、小、物件无容器不准吊;
9）吊物重量不明，吊索具不符合规定不准吊;
10）六级以上强风不准吊；
3.14。低位的塔式起重机臂架端部与相邻塔式起重机塔身之间至少有2米的距离。同时，两台塔式起重机在同一平行或相互垂直面上进行作业时，应保持两机之间任何部位的安全距离，最小不得低于5米。

四、对塔式起重机司机、指挥的要求
4。1塔式起重机司机必须身体健康,并经过地方专业培训，考试合格，在取得相关部门颁发的塔式起重机操作证，并经项目入场安全教育后方可上岗。
4.1。2、上班必须进行交接班手续，检查机械履历书及交接班记录等的填写情况及记载事项。
、必须在穿有指挥信号服的人员指挥下，严格按照指挥信号、旗语、手势进行操作。
、严禁酒后作业.
4。1。5、操作前应发出音响信号，对指挥信号分辨不清时，不得盲目操作.
、严格执行“十不吊"管理规定。
、对指挥错误有权拒绝执行或主动采取防范或相应紧急措施。
