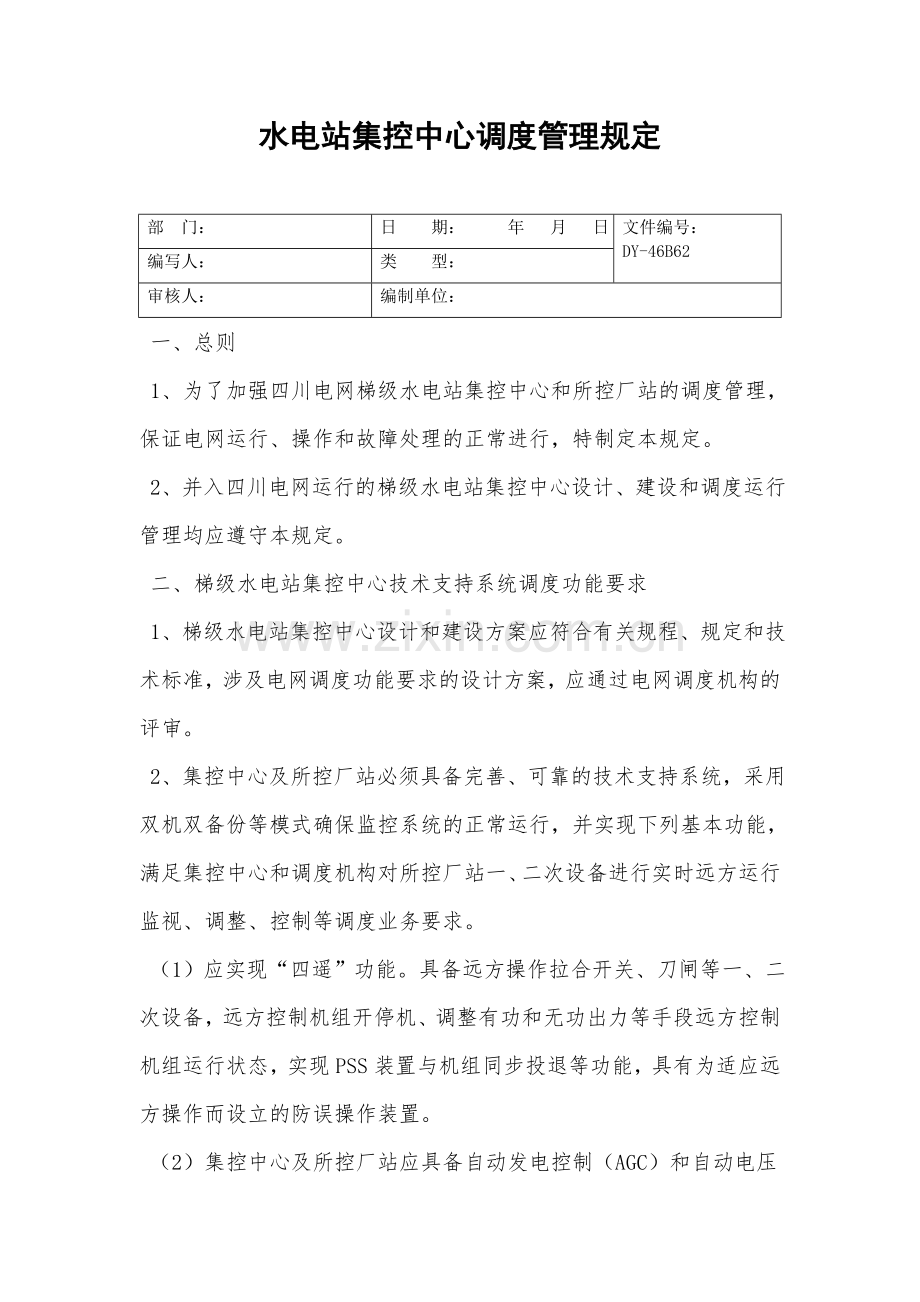

水电站集控中心调度管理规定.doc

水电站集控中心调度管理规定常用版
(可以直接使用，可编辑 实用优质文档，欢迎下载）
水电站集控中心调度管理规定
部 门：
日 期： 年 月 日
文件编号：
DY-46B62
编写人：
类 型：
审核人：
编制单位：

一、总则
1、为了加强四川电网梯级水电站集控中心和所控厂站的调度管理，保证电网运行、操作和故障处理的正常进行，特制定本规定。
2、并入四川电网运行的梯级水电站集控中心设计、建设和调度运行管理均应遵守本规定。
二、梯级水电站集控中心技术支持系统调度功能要求
1、梯级水电站集控中心设计和建设方案应符合有关规程、规定和技术标准，涉及电网调度功能要求的设计方案，应通过电网调度机构的评审。
2、集控中心及所控厂站必须具备完善、可靠的技术支持系统，采用双机双备份等模式确保监控系统的正常运行，并实现下列基本功能，满足集控中心和调度机构对所控厂站一、二次设备进行实时远方运行监视、调整、控制等调度业务要求。
（1）应实现“四遥”功能。具备远方操作拉合开关、刀闸等一、二次设备，远方控制机组开停机、调整有功和无功出力等手段远方控制机组运行状态，实现PSS装置与机组同步投退等功能，具有为适应远方操作而设立的防误操作装置。
（2）集控中心及所控厂站应具备自动发电控制（AGC）和自动电压控制(AVC)功能，具备与系统AGC和AVC一体化运行的功能，同时预留新业务扩充功能，以满足将来可能出现的电网调度运行及控制新要求。
（3）集控中心应实现对所控厂站的继电保护、PMU、安全自动装置等二次设备，以及励磁等涉及电网安全运行装置的运行状况、定值、投退状况、跳闸报告等信息进行远方监视。
（4）集控中心应具备对所控厂站的继电保护及安全自动装置远方投退、远方测试（包括通道）、远方修改定值等功能。不具备此功能者，需在现场留有专业人员。
（5）集控中心应具备控制不同厂站、发电机组组合等多种控制运行模式，调度机构根据各厂站在系统中的地位、电网运行方式和安全运行要求等进行选择并通知集控中心。
3、 梯级水电站集控中心调度自动化系统功能要求
（1）根据直调直采的原则，集控中心所控厂站的调度自动化信息（包括功角测量装置PMU信息）必须直接从各厂站站端系统以串行和网络通信规约上送调度机构，不经集控中心转发，以确保自动化信息的实时性和准确性。
（2）集控中心监控系统同时须将各厂站调度自动化信息（包括PMU信息）汇集后以串行和网络通信规约上送调度机构，作为各厂站自动化信息的备用数据源。
（3）各厂站和集控中心均应配置调度数据网络接入设备。
（4）调度机构以单机、单电厂及多电厂等值三种控制方式实现集控中心所控厂站的自动发电控制（AGC）。各厂站或集控中心监控系统应可以直接接收并及时处理调度机构下发控制命令值。各电厂响应性能须满足调度机构要求。
（5）调度机构对集控中心所控厂站的自动电压控制（AVC）以下发各电厂的高压母线电压设定值/增量值的方式实现。各电厂或集控中心监控系统应能直接接收并及时处理调度机构下发的AVC控制命令值。各电厂响应性能须满足调度机构要求。
（6）集控中心监控系统对所控厂站的无功电压调整必须按恒电压闭环控制方式调整，严禁采用恒无功闭环控制方式。
（7）集控中心所控厂站均应配备单独的电量采集装置，站端电量采集装置相关信息应通过调度数据网络、拨号网络或GPRS方式直接上送调度机构电能量计量主站系统。
（8）集控中心应建有继电保护运行及故障信息管理系统分站，各受控厂站应建立继电保护运行及故障信息管理系统子站，集控中心的保护信息系统分站和各受控厂站的信息系统子站应与省公司主站联网，子站所采集的信息可以完整地传至调度机构主站和集控中心分站。
（9）集控中心投运前必须建成流域水情自动测报系统，实现自动采集雨水情信息，并与四川电网水调自动化系统中心站联网，按规定向调度机构报送水情信息。
（10）集控中心二次系统必须满足电力二次系统安全防护总体方案的相关规定。
4、 梯级水电站集控中心系统通信要求
（1）集控中心及所控厂站通信设备接入四川电力通信网，必须符合四川电力通信网的技术标准和接口规范，光传输设备和调度交换设备及网管应与四川电力通信网主网统一，减少通信网和设备的复杂性。
（2）集控中心与调度机构间应建立两条独立的SDH 光纤系统通信通道；集控中心与所控厂站间应建立两条不同路由的通信通道，优先采用光纤通信系统，尽可能组成光纤自愈环网。
（3）集控中心及所控厂站至调度机构的调度 应具有两条以上独立通道，调度 须具备可靠的自动录音功能；集控中心及所控厂站应按有关要求设置调度交换机，并与调度机构的调度交换机联网。
（4）集控中心通信电源应配置双套，不间断供电时间应不少于8小时。
（5）集控中心及接入集控的各厂站的光传输设备应具有相应的网管系统，同时还应具备对通信动力及环境的监测监控手段。
5、 集控中心应具备防御各种故障和抵抗自然灾害能力，建立和制定完备的通讯中断、集控失效等异常故障发生后的应急措施和技术保障体系，满足异常故障处理的需要。
三、梯级水电站集控中心调度投运规定
1、集控中心投运前应完成各项试验、调试和安全评价工作，确保满足电网调度运行，并经有关单位或部门验收合格，方可申请并网运行。
2、集控中心及其所控厂站投运前应提前1月向调度机构办理投运申请手续，应提交如下技术资料：情况报告或验收报告、反事故预案、调度联系及运行负责人员名单、运行值班制度、调度联系制度、操作制度、应急处理制度等，经调度机构批准后开始试运行，试运行期为3个月。试运行期满后，向调度机构提交试运行报告，由调度机构批准后投入正式运行。试运行期间，所控厂站应保持正常的运行值班。
四、梯级水电站集控中心调度运行管理规定
1、集控中心及所控厂站属调度机构直接调度，调度机构对各厂站的调度业务内容、调度管辖单元和范围等按有关规定执行，并负责下达集控中心的调度命名和调度管理模式。
2、集控中心代表所控厂站与调度机构统一进行运行、操作、检修和故障处理等调度业务联系，并直接对所控厂站设备进行远方操作，正常情况下，所控厂站不再同调度机构直接联系。在进行调度业务联系时，应注意明确设备所属的厂站名称，使用“三重名称”，如“××（厂站）××（设备）××（编号）”。
3、集控中心统一管理所控厂站发电计划申报和接收工作，各厂站应严格执行调度机构下达的计划曲线。
4、涉及集控中心所控厂站设备的检修业务可以由集控中心统一与调度机构进行协调和联系，但设备的检修计划，检修申请、异动报告和新设备投运手续等仍应以厂站为单位分别办理。
5、接入集控的各厂站机组启停、负荷调整、倒闸操作等，由调度机构值班调度员下达调度命令给集控中心。
6、集控中心应建立高效的操作制度，能够正确、迅速地执行各项调度命令，并在规定的时间内按照指令要求正确完成所控厂站一、二次设备的控制操作和运行状态调整等任务。
7、要求集控中心所控厂站每天24小时配置足够的现场运行值班人员和设备维护人员，并建立相应的运行值班和设备巡视、维护制度。
8、集控中心应制定合理的运行值班制度，配备足够的运行值班人员，加强对所控厂站设备远方和现场的运行监视及控制调整，满足正常运行和异常故障处理的需要。
9、集控中心及各所控厂站的运行值班（留守）人员均应参加调度机构组织的调度业务联系资格培训和考试，取得调度机构颁发的《调度运行值班合格证书》，持证上岗。
10、集控中心应按照《四川电网220kV及以上系统继电保护定值“四统一”管理规程》中对厂站值班室的要求，在集控中心及其所控厂站均应存放完整、齐全、正确的继电保护定值单，并应按照调度机构要求，按期完成继电保护定值核对工作。
11、集控中心应实时监视各所控厂站的雨水情，积极开展水情信息收集、处理、整编和水文预报工作，及时向调度机构汇报水情变化和所控厂站发电运行方案建议，确保电站水工建筑枢纽及设备发电运行和防洪度汛安全。水情信息和发电运行报表按单站统计，集控中心统一报送，各所控厂站不再单独报送。
12、集控中心应按照调度机构下发的相关规范开展集控中心及所控厂站继电保护、自动化和通信系统/设备的配置信息及运行缺陷信息的收集、整理工作，并定期向调度机构相关部门统一报送，各所控厂站不再单独报送。
13、集控中心应设置通信管理专责，负责厂、站内通信系统的日常管理及设备的日常运行维护。
五、故障和异常处理要求
1、发电企业应制定有关规定和制度，确保在电网或集控中心出现异常或故障情况下，应能够立即恢复各厂站现场值班（留守）人员对相应厂站设备的控制权和调度联系权，并迅速进行故障及异常处理。
2、集控中心及所控厂站须有完善的现场运行规程、应急处置机制和预案，确保在发生异常、故障时能迅速控制事态的发展，尽快恢复运行。
3、集控中心所控厂站应编制电站黑启动方案和保厂用电方案，并完成机组现场黑启动试验和进行保厂用电措施的事故演练。
4、集控中心不能正常行使集中控制时，集控中心应立即汇报调度机构申请退出集中控制模式，将控制权和调度联系权移交所控厂站，并由现场值班（留守）人员直接与调度机构进行调度业务联系。故障、异常处理完毕，集控中心具备投运条件可以恢复正常控制时，集控中心向调度机构提出恢复集中控制模式申请，由调度机构下令将所控厂站转为集中控制模式。
5、所控厂站发生故障，集控中心和所控厂站不能及时消除，可能影响到其它电网运行设备时，集控中心应联系调度机构将其与系统隔离。为避免故障进一步扩大危及人身、电网、设备安全，调度机构值班调度员有权采取断开对侧开关将故障厂站解列等非常措施，迅速隔离故障点，有效防止故障发展，同时各厂站设备安全由发电企业负责。
6、在集控中心AGC/AVC投入调度机构远方控制期间，当下列故障情况发生时，集控中心所控厂站一次设备应保持故障发生前的运行状态，并立即组织相关技术人员到现场排除故障。
（1）集控中心或所控厂站监控系统故障；
（2）集控中心或所控厂站至调度机构的通道中断；
（3）集控中心至所控厂站的通道中断。
7、发生电网故障后，集控中心应收集并向调度机构继保专业报送所控厂站有关继电保护装置动作报告及故障录波报告。
8、水情自动测报系统和水调自动化系统发生故障后，集控中心应立即派人到现场巡视检查，及时将水情和水库运行信息报送调度机构，同时采取措施尽快恢复系统。

水电站大坝安全监测工作管理办法
部 门：
日 期： 年 月 日
文件编号：
DY-8E29D
编写人：
类 型：
审核人：
编制单位：

第一章 总则
第一条 为了加强水电站大坝(以下简称大坝)安全监督管理，规范大坝安全监测工作，确保大坝安全监测系统(以下简称监测系统)可靠运行，根据《水电站大坝运行安全管理规定》(电监会3号令)，制定本办法。
第二条 大坝安全监测工作包括监测系统的设计 :// ceppea.org/ 、审查、施工、监理、验收、运行、更新改造和相应的管理等工作。涉密大坝的安全监测工作，应当遵守国家有关保密工作规定。
第三条 大坝安全监测工作的基本任务是了解大坝工作性态，掌握大坝变化规律，及时发现异常现象或工程 :// chinapower /keywordpage/keywordpage1219.asp 隐患，指导大坝运行安全管理工作，提高大坝运行安全水平。
第四条 监测系统必须与大坝主体工程同时设计、同时施工、同时投入生产和使用。
第五条 本办法适用于电力系统大、中型水电站大坝。小型水电站大坝参照执行。
第二章 设计和施工，
第六条 大坝工程建设单位(以下简称建设单位)对监测系统的设计、施工和监理承担全面管理责任。建设单位应当加强施工期和首次蓄水期大坝安全监测工作。
对于坝高70米以上的高坝或者监测系统复杂的中坝、低坝，其监测系统应当进行专项设计、专项审查、专项施工和专项验收。
第七条 监测系统的设计应当由大坝主体
工程设计单位承担。
第八条 设计单位应当优化监测荪统设计、明确监测项目 :// chinapower /keywordpage/keywordpage1219.asp 的目的、内容和功能，并对监测频次和监测期限提出要求。
第九条 首次蓄水前，设计单位应当提出蓄水期监测工作的具体要求、关键项目的监测频次和设计警戒值。
第十条 监测系统的施工由大坝主体工程施工单位承担，也可由具有相应资质的施工单位承担。
第十一条 首次蓄水前，施工单位应当按设计要求测定监测项目的初始值。
第十二条 施工单位应当建立施工期大坝安全监测技术档案，并在监测系统竣工验收后及时移交建设单位。
施工期大坝安全监测技术档案应当包括监测设施的检验、率定和埋设记录、竣工图、监测记录、监测设施基本资料表，以及施工单位会同设计单位提出的监测数据分析报告和监测系统运行说明书等。
第十三条 监测系统的施工监理应当由具体有相应资质的监理单位承担。
第十四条 监测系统竣工验收后，建设单位应当将施工期和首次蓄水期的监测分析资料，以及监测系统的设计报告、审查报告和验收报告等资料报电监会大坝安全监察中心(以下简称大坝中心)备案。
第三章 运行管理
第十五条 大坝投入运行后，监测系统的运行管理由水电站运行单位负责。大坝安全监测工作人员应当经培训合格方可上岗。
第十六条 水电站运行单位应当制定大坝安全监测管理制度和操作规程，建立大坝安全监测技术档案。
第十七条 水电站运行单位应当按照有关要求开展大坝安全监测工作，不得擅自改变监测的项目、测点、频次和期限。
第十八条 水电站运行单位应当及时整理、分析监测数据，每年3月底前完成对上一年度监测资料的整编。
第十九条 水电站运行单位应当加强对监测系统的日常巡查、年度详查和定期检查。监测系统的定期检查一般为五年一次，也可结合大坝安全定期检查进行。

水电站技术监督管理办法
部 门：
日 期： 年 月 日
文件编号：
DY-G63GA
编写人：
类 型：
审核人：
编制单位：

第一章 总 则
第一条 为加强技术监理所工作,提高发电设备的可靠性, 防止设备事故发生，加强对设备的运行、检修、改造等进行全过程监督管理，以保证电网安全、优质、经济运行,，特制定本制度。
第二条 技术监督工作应贯彻 “安全第一，预防为主”的方针，实行技术责任制,按照依法监督分级管理、行业归口的原则，对电力建设和生全过程实施技术监督。
第三条 引用标准：《电力工业技术监督工作规定》、《电力技术监督导则》DL/T1051-2007。
第四条 技术监督工作以质量为中心，以标准为依据，以计量为手段，建立质量、标准、计量三位一体的技术监督体系。
第五条 技术监督包括电能质量、金属、化学、绝缘、电测、热工、环境保护、节能、继电保护、坝工、自动化通信及信息技方面，对电力设备或系统的健康水平及与安全、质量、经济运行有关的重要参数、性能、指标进行监测、调整及评价。
第六条 技术监督工作是一项全过程、全方位的技术管理工作，应贯穿于工程设计、设备造型、生产制造、运行、检修、停备用、技术改造等过程。
第七条依靠科技进步，采用和推广成熟、行之有效的新技术、新方法，不断提高技术监督的专业水平。
第八条 为保证生产设备始终处于受控状态，要求做好以下工作：
1．相应的技术规范、技术指标、和检测周期规定。
2．相应的检测手段和诊断方法。
3．全过程的技术监督数据记录。
第九条 本制度适用于AA水力发电厂。
第二章 技术监督的机构及要求
第十条 AA水力发电厂技术监督工作实行三级监督制（三级技术监督网），即厂、部门、班组。各级分别设置技术监督专责人。网络图如下：

第十一条 总工程师全面负责AA水力发电厂技术监督的管理。对技术监督管理工作执行进行监督和指导。
第十二条 安生部是技术监督工作的归口管理部门，在总工程师领导下，负责技术监督工作的技术管理工作。
1.贯彻执行国家及行业有关技术监督的方针政策、法规、标准、规程、制度等。
2.组织制定AA水力发电厂有关技术监督的规程、制度、标准、技术措施等。
3.制定AA水力发电厂技术监督工作规划；定期听取汇报，对存在的问题进行研究并采取对策。对技术监督工作进行协调、督促、检查、指导和考核。
4.对因技术监督不力而发生的重大事故组织调查分析与处理。
5.定期组织召开技术监督工作会议，总结、交流和推广技术监督的工作经验和先进技术。
6.组织新建、扩建、改造电力工程的设计审查、主要设备的监造验收以及安装、调试、试生产过程中的技术监督和质量验收工作。
第十三条各相关生产部门是技术监督的执行部门，负责技术监督协调、管理工作，指导、督促相关班（值）开展各项技术监督工作。
第十四条各班（值）是技术监督工作的具体监督执行机构，在各部门主任工程师（或副主任）领导下，具体负责开展各项技术监督工作。
1.贯彻执行国家、行业、公司有关技术监督的方针政策、法规、标准、规程、制度等。
2.对所辖的设备按规定进行监测，对设备的维护和修理进行质量监督，并建立健全设备技术档案。发现问题及时分析处理，重大问题如实上报。
3.建立键全检测手段和试验室，达到规定的技术标准。
4.加强技术监督人员的的培训，不断提高技术监督专业水平。
第十五条检修部是金属、化学、绝缘、电测、热工、自动化、通信及信息技术、继电保护技术监督的执行部门，运行部是电能质量、节能技术监督执行部门，水工部是环境保护、坝工技术监督执行部门。
第三章 技术监督范围、方式、主要内容
第十六条技术监督的范围
技术监督工作应包含设计审查、设备选型、监造、验收、安装、调试、运行、检修、技术改造等全过程；在电能质量、绝缘、化学、电测、金属、热工、继电保护以及自动化、信息与电力通信、节能与环境保护对电厂及电网的安全、经济运行方面的重要参数、性能和指标进行监督、检查、调整及评价。
第十七条开展技术监督工作的主要方式
开展技术监督工作应当以专业技术监督工作为基础，通过加强技术监督专业建设，把握专业发展方向，依靠科技进步，提高、完善测试技术、方法、手段，提高设备诊断能力和水平；不断将专业技术监督的手段、方法应用到具体设备监督工作上，对具体设备实施全过程、全方位的监督。
