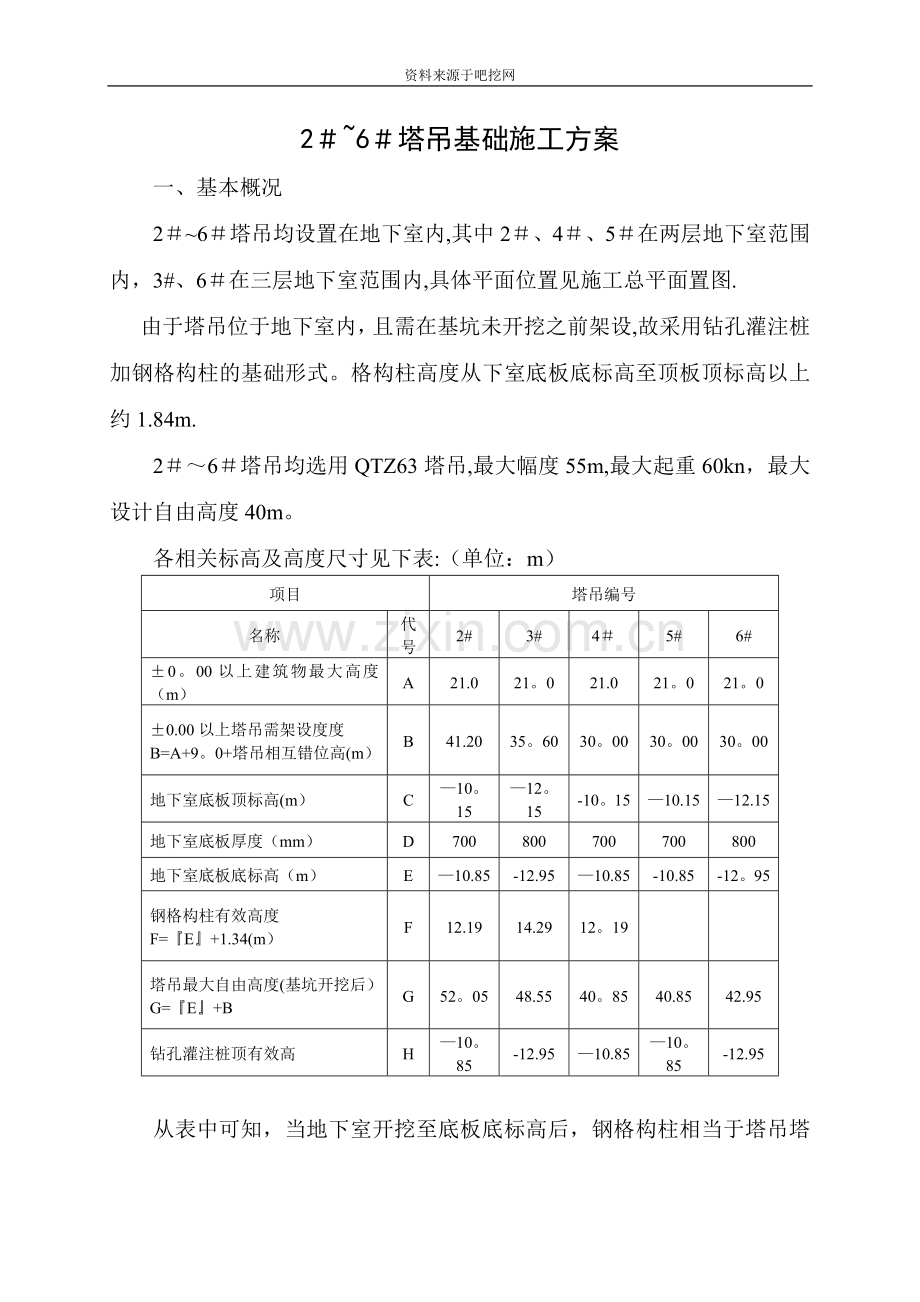

2＃~6＃塔吊基础施工方案
一、基本概况
2＃~6＃塔吊均设置在地下室内,其中2＃、4＃、5＃在两层地下室范围内，3#、6＃在三层地下室范围内,具体平面位置见施工总平面置图.

由于塔吊位于地下室内，且需在基坑未开挖之前架设,故采用钻孔灌注桩加钢格构柱的基础形式。格构柱高度从下室底板底标高至顶板顶标高以上约1.84m.
2＃～6＃塔吊均选用QTZ63塔吊,最大幅度55m,最大起重60kn，最大设计自由高度40m。
各相关标高及高度尺寸见下表:（单位：m）
项目
塔吊编号
名称
代号
2#
3#
4＃
5#
6#
±0。00以上建筑物最大高度（m）
A
21.0
21。0
21.0
21。0
21。0
±0.00以上塔吊需架设度度
B=A+9。0+塔吊相互错位高(m）
B
41.20
35。60
30。00
30。00
30。00
地下室底板顶标高(m）
C
—10。15
—12。15
-10。15
—10.15
—12.15
地下室底板厚度（mm）
D
700
800
700
700
800
地下室底板底标高（m）
E
—10.85
-12.95
—10.85
-10.85
-12。95
钢格构柱有效高度
F=『E』+1.34(m）
F
12.19
14.29
12。19

塔吊最大自由高度(基坑开挖后）
G=『E』+B
G
52。05
48.55
40。85
40.85
42.95
钻孔灌注桩顶有效高
H
—10。85
-12.95
—10.85
—10。85
-12.95

从表中可知，当地下室开挖至底板底标高后，钢格构柱相当于塔吊塔身作用，这时塔吊的高度均超过塔吊设计的自由高度，且不可能设置附着设施，故塔吊的架设高度需采取分次升高的措施,即在地下室土方开挖前，初次架设高度只升至地下室顶板上20m高度以内,保证在地下室施工至顶板时,能安全使用即可，待地下室顶板施工后，在顶板处与塔吊设置附着设施，然后再升至上部主体结构施工时所需的安全高度。（其中2#塔吊还需与地面以上的主体工程再设一道附着。)

二、塔吊基础设计
彩用4根钻孔灌注桩(Φ800）加角钢格构柱，并在柱顶设钢筋砼十字梁底座与塔吊安装连接的方案，具体见设计图。
说明:

1、钻孔灌注桩砼强度等级为C25，其施工应严格按规范要求执行,超灌部分在地下室底板厚度范围内，地下室极施工时，需将钢格构柱内的砼凿除洗净后，焊接钢板止水片；
2、钢格构柱与灌柱的塔接长度为2.0m，应按图中要求与钢筋笼主筋焊接,在下钢筋笼时，应严格控制四根钢格构柱的方向成正方形布置，以保证其外围槽钢加固杆的焊接；
3、塔吊底座与塔吊的安装应按塔吊出厂说明书要求执行,控制好预埋螺栓的位置及锚固深度,若底座梁的尺寸不能满足时，可局部在相应位置加大梁的截面尺寸，格构柱顶段应浇入底座梁内；
4、［12。6槽钢外围加固杆应随挖土深度即时焊接，钢格构柱体露在土层以上的未焊接槽钢加固杆的高度不得大于一个基准节(即2。0m）的高度。若使用过程中，有异常先兆，可在钢格构柱体内（即4根格构柱之间）增焊十字斜撑；
5、所有钢构件的焊接均为接触边长度内满焊,焊缝厚度≥6mm。
三、塔吊基础计算
(一）塔吊安装底座梁计算：梁截面为400×1000mm，II级钢筋。

1、P值计算
式中 F=1.2×(520+60）=696 KN
G=0
n=4

（按最大倾覆力矩M方向取值)
代入 P=
2、配筋计算 M=pa=741×

选用 3Φ18, As=763mm2〉754mm2
(二)关于钢格构柱设计说明
四支钢格构柱组成格构架体可视为塔吊的塔身,在基坑开挖前,相当于塔体在地下的埋置段，故只需钢格构架体的整体承截力大于塔吊本身塔身的承载力和承受住安装底座的重力，并保证格构柱顶与塔吊底节的连接能满足塔吊出厂说明书的要求时,钢格构柱体应是安全的。本设计均能满足上述条件,同时，该设计已是通过实践安全使用的做法，故计算从略。
（三）桩顶固定台说明
由于钢格构柱与砼灌注桩为同一垂直轴线，其作用不同于桩顶承台，只是在基坑挖土完毕后，在地下室底板未浇筑前,将四根桩体稳定，使不同材料的钢格构柱体与砼灌注桩的连接部位形成一个加固节点，属构造措施，故不予计算。
(四)基桩计算
1、桩顶荷载计算
1)塔吊传来的荷载：P=741KN
2）砼安装底座自重：梁：400×（1000—120）×3790=1。334M3
（2×1.334—0.4×0。4×0.88）×25.5=64。44KN
板：2.68×2。68×0.12×25.1=21.63KN
G1=1。2×（64。44+21。63)÷4=26KN
3）桩顶固定台自重：G2=1.2×（3.6×3。6×0。6×25.1）÷4=59KN
4)地下室底板荷载：地下室底板当砼强度达到一定程度后，会由于自身结构承力,不影响桩的承载力,在地下室板施工过程中，其荷载约为2.6T/㎡，将通过桩顶固定台传给其下面土层，该处土层为2d，3a土层其承载力约为6T/㎡，满足要求，故该荷载不予考虑。
5)钢格构柱自重：经计算，地下室底板顶标高以上每根每M重1。28KN/M；
地下室底板顶标高以下每根每M重0。49KN/M;
若以上长度以14m考虑，以下以3m考虑,则
G3=1.28×14+0。49×3=19。39×1。2=23KN
以上合计桩顶荷载：N=P+G1+G2+G3=741+26+59+23=849KN
2、桩长计算：按R≥1.7N=1。7×849=1443KN计算所需桩长。
根据塔吊所在位置及地质报告，各塔吊相应位置的土层状况如后表。若自然地面标高平均以3。0m（绝对）考虑，则相对标高约为—1.0m,若桩顶标高均按-13.0m考虑,则相当于在自然地面以下12m，故计算桩承载力时，2#塔吊基桩顶面为2d土层顶面，3#～6＃塔吊基桩顶面为3a土层顶面以下2m。
经计算:2#塔吊，桩端进入5d土层1.0m时，R=1550KN>1443KN,桩长为自然地面以下约32m;有效桩长20m;
3#塔吊,桩端进入5d土层1。0m时，R=1478KN〉1443KN，桩长为自然地面以下约31m;有效桩长19m；
4#塔吊,桩端进入5d土层1.0m时，R=1491KN〉1443KN，桩长为自然地面以下约33m；有效桩长21m；
5＃塔吊,桩端进入5d土层2。0m时,R=1457KN>1443KN,桩长为自然地面以下约32m；有效桩长20m；
6＃塔吊，桩端进入5d土层2.0m时，R=1475KN〉1443KN，桩长为自然地面以下约32m;有效桩长20m。

土层号
土层名称
qsd

（KPa）
qpa
(KPa)
塔吊编号
2＃
3#
4＃
5#
6#
塔吊所在地探孔号位置
zk79
zk94
zk49—50中间
zk71—75中间
Zk86—91中间
土层底距地面高度（m）
土层厚(m)
土层底距地面高度（m）
土层厚（m）
土层底距地面高度（m）
土层厚(m）
土层底距地面高度（m）
土层厚(m)
土层底距地面高度（m）
土层厚(m)
2d
淤泥质粘土
6

13。3
1.3

3a
淤泥质粉质粘土
10

16。4
3.1
14.8
3。6
17.65
6。9
16.4
4.75
17。3
6.6
3b
含粘性土粉砂
20

17.9
1.5
17.1
2。3

3c
淤泥质粉质粘土
13

19。6
1.7
19。6
2.5
20.65
3.0
20。15
3。75
22。35
5.05
4
粘土
15

24。7
5。1
24.3
4.7
26.65
6.0
25.10
4.95
23.65
1.3
5b
粘土
29
750
30。2
5.5
28。6
4.3
29。55
2。9
27.80
2。7
27.05
3.4
5c
粘土
27
600
31.1
0。9
29。8
1.2
31。95
2。4
29。9
2。1
29.4
2.35
5d
砂质粉土
28
1200
36.5
5。4
37。2
7.4
36。30
4.35
35.4
5.5
36.3
6.9

砂质粉土
32
1300
41。9
5.4
41。5
4.3
40.6
4。3
40。3
4.9
40.4
4。1

综合考虑:考虑到塔吊位、自然地面标高，地探孔取位，土层状况均存在可变性,为便于施工控制,桩长均取自然地面以下33m，有效桩长21m。
3、桩身承载力验算

C25砼灌注桩桩身承载力满足要求！故桩身只需按构造配筋。

1 工程概述:
本工程为哈尔滨会展新城金色莱茵国际社区7＃楼,位于哈尔滨市哈尔滨会展中心东南向300米处，地下两层，地上二十层，建筑高度61。25 m，建筑面积25913.87M2，建筑物外围尺寸为76.86×15。54m。结构形式为短肢剪力墙结构，基础为桩基础，承台顶标高为-5.50M，本工程由于受场地及建筑物约束，设QTZ800（5015）塔式起重机，以满足基础、主体及装饰工程施工需要。
2 塔吊位置：
本工程基坑开挖后，将塔吊设在～轴距轴以外5.4M的拟建车库内，塔吊基础形式为1300×900×8000钢筋混凝土十字梁，顶面标高为-6.20m（车库基础底板以下10CM）。塔吊基础范围内用Mu10红砖M10水泥砂浆砌筑保护墙，并设泄水孔间距2米，沿保护墙外围设300宽排水沟.
3 钢筋工程：
3。1础使用的钢筋、螺栓,应有出厂合格证及质量证书.二次复试合格证后方可使用。
3.2 基础钢筋加工尺寸准确，钢筋保护层厚度底部为170mm，两侧为90 mm，在施工时用钢筋铁马架起。
3.3塔吊螺栓安装时，为保证其位置，在基础梁安装符合尺寸后，为防止其发生位移，底脚螺栓加固，均用Ф20钢筋十字交叉,焊在基础梁主筋上,焊接后其位置准确牢固。
4 混凝土工程
4.1本工程基础混凝土强度等级为C35,混凝土采用商品混凝土，为了塔吊能够尽可能早安装,混凝土中掺加早强剂.
4.2混凝土振捣时应防止漏、过振.振捣应密实，为防止由沁水引起的裂缝，采取二次压实处理.
5 塔吊基础设计计算：
5.1设计依据:
根据QTZ800（5015）塔式起重机使用说明书、黑龙江省建筑设计院提供的《岩土工程勘察报告》(工程编号03-58-2）《建筑工程地基基础设计规范》。
5.2地基土组成:
耕土、粉砂、粉质粘土、细砂、中砂、粗砂等。静止水位标高113.00～114。00m，塔吊基础座落在粉质粘土层上,地基承载力为13～15吨/米2，相当于绝对标高131。4 m。
5.3设计计算：
5.3。1荷载:
基础所受的垂直荷载 : 1600KN
基础所受的倾覆力矩 ： 800 KNM
基础所受的扭力矩 ： 160 KNM
5。3.2基础基础梁自重：
Ｆ＝（1。8×1。8×0。9+3.4×1。3×0.9×4)×25=470.7KN
5。3.3抗倾覆验算:
基础梁自重可以认为作用在基础中心
Ｍ＝Ｆ×a＝470.7×4／1.414＝1331。54KNM〉800 KNM
安全。

一、编制依据
《建筑地基基础设计规范》（GB50007-2002）；
《建筑结构荷载规范》（GB 50009-2001）;
《混凝土结构设计规范》（GB 50010—2002）；
建筑、结构设计图纸；
《东方红大厦工程岩土工程详细勘察报告》
QTZ80自升塔式起重机使用说明书.
二、工程概况:
东方红大厦位于湖南省郴州市桂东县桂东大道旁,由湖南浙商房地产开发有限公司筹建,湖南建设科学研究院有限公司设计，由湖南长大建设集团股份有限公司承建。项目工程计划工期大厦270日历天，计划开工日期大厦2014年8月2日、广场2014年9月2日，计划竣工日期大厦2015年5月2日、广场2014年9月2日。
东方大厦全楼共十层，地下一层，地上九层，一至三层为商业，四至九层为住宅，地下一层层高为5。4米,一层层高为层高4.8ｍ，二、三层层高为4.5m，住宅层高均为2。9ｍ,建筑总高度为36。000米，占地面积为2696.85m2,总建筑面积为19072.45m2，一至三层为整体商业，四至九层分南、北两栋，由三个一梯两户的住宅单元组成。本工程为二类商住楼建筑。建筑耐火等级为地上二级，地下一级，结构形式为框架结构,抗震不设防，设计使用年限50年。混凝土环境:室内正常环境为一类,室内潮湿，露天及与水土直接接触部分(基础、屋面等）为二类（a）。
基础采用长螺旋钻孔灌注桩基础,桩心截面为600㎜，其中由于现场场地条件限制，在轴/轴、轴/轴、N-1轴/N—J轴、N—1轴/N—B轴、N—31轴/N—J轴五个桩钻孔桩设备无法就位，改做Φ1000mm的人工挖孔桩。持力层为强风化花岗岩—1，单桩竖向承载力特征值1400KN，要求桩长不小于12米，桩端入持力层≥1.2米。
根据现场实际情况，本工程考虑采用一台QTZ80型塔式起重机,详见塔吊布置图。
三、现场地质条件
（一)地形、地貌
场地位于桂东县桂东大道旁，属基坑内长螺旋钻孔灌注桩,低于±000标高约5。7m。
（二）场地岩土构成、水文地质条件
地层岩性构成
据现场勘探及已有地质勘察资料，构成场地的地层自上而下描述如下：
中粗砂:冲洪积成因，黄色，水饱和,稍密至中密，含泥，水饱和,骨架颗粒小于0。25—0。5mm，其含量为45％-65％，含少量砾石，泥质胶结，粘性土含量为15%—25％，该土层场地内27个钻孔均有揭露，其厚度3.8-5.0m,平均厚4.34 m。力学强度较低、工程特性较差。
残积土:残积成因，褐黄色、黄色,由粉质粘土和粉土等组成，硬可塑状态,干强度中等,韧性中等，摇振无反应，土芯切面规则，稍有光泽和滑腻感，含少量（母岩)石英砾石积石英碎石，该土层场地内27个钻孔均有揭露，其厚度为3.50—11。10m，平均厚9。46 m。该土层力学强度中等、工程特性中等。
强风化花岗岩:浅肉红色，黄色，强风化，散体—碎裂结构，块状构造，矿物成分由长石、石英、云母组成，原岩长石矿物已风化呈高岭土,石英呈颗粒状，局部夹全风化花岗岩,镐可挖掘，不易干钻，岩石RQD指标极差，岩体基本质量等级为软岩V级。该岩层场地27个钻孔均有揭露,其厚度3。0—6.70m（部分钻孔未揭穿该层）,平均厚度3.31m。该岩层力学强度中等,工程特性中等。
中风化花岗岩：褐黄色、黄色、中风化，块状构造，岩芯呈短柱状，少量碎块状,岩块不易折断，不能干钻,岩石RQD指标为40-60，岩体基本质量等级为较软岩Ⅳ级.该岩层ZK1~ZK16等16个钻孔探至该层，其厚度5。0—5。4m,未揭穿，该岩层力学强度高,工程特性好.

四、塔吊布置原则
1、最大限度的满足垂直运输的要求和服务半径,满足现场施工需求。
2、塔吊与周围建筑物之间的距离最大限度的满足安全规范的要求；
3、塔吊附着满足塔吊性能要求
4、满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性.
五、塔吊选择
考虑本工程实际垂直运输工程量及施工总平面布置,拟布置1台塔吊，塔吊型号为QTZ5013,臂长56米。
六、塔吊定位
根据地下室结构平面布置图、主楼结构平面布置图和建筑布置图,塔吊基础具体位置详见塔吊基础平面布置图。
七、塔吊基础
塔吊采用长螺旋钻孔桩承台基础，桩径为600mm,承台尺寸为 5000mm×5000㎜×1500㎜。
塔吊基础土方开挖后须经监理、勘察单位验收，进行地基承载力试验,满足设计要求200 Kpa后方可进行封底。塔吊基础混凝土浇筑前，应先预埋好塔吊地脚螺栓，做好基础隐蔽工程资料,并组织监理单位(或建设单位）验收，报送混凝土浇灌令后方可进行混凝土浇筑施工.
八、塔吊基础配筋图

九、结构验算
计算简图:

一、参数信息
1。塔吊参数
塔吊型号：QTZ80（广西建机)
塔吊自重(Fk1):401。40kN
起重荷载（Fqk）：60.00kN
塔身宽度(B）：1.6m
塔机计算高度(H):43m

2.矩形承台参数
矩形承台截面长度(lc）：5m
矩形承台截面宽度(bc)：5m
矩形承台截面高度(hc)：1.35m
地下水位深度(hw)：0m
混凝土强度等级：C35
承台钢筋级别：HRB400
保护层厚度（as） ：50mm
承台埋置深度（d）:1.65m

3。桩参数
桩个数(n):4个
桩型与工艺：长螺旋钻孔灌注桩
桩入土深度（lt):12m
轴线距离(a1):2。5m
轴线距离（a2):2.5m
桩钢筋级别：HRB400
桩钢筋直径:14mm
桩直径（边长)（D)：0。6m

4.地基参数

二、塔吊抗倾覆稳定性验算
1.自重荷载以及起重荷载
1）塔机自重标准值:Fkl=G0+G1+G2+G3+G4=251+37。4+3。8+19.8+89。4=401.40kN
2)起重荷载标准值：Fqk=60。00kN
3）竖向荷载标准值：Fk= Fk1+ Fqk=401.40+60.00=461.40kN
4)基础及其上土自重标准值:Gk=bc×lc×hc×25=5×5×1。35×25=843.75kN
受水位影响后其值：Gk′=G11+G21=506。25+0.00=506。25kN
2.风荷载计算
1）工作状态下塔机塔身截面对角线方向所受风荷载标准值
① 塔基所受风均布线荷载标准值（ω0=0。20 kN/m2）
qsk=0。8×α×βz×μS×μZ×ω0×α0×B×H/H
=0.8×1.2×1。59×1。95×1。32×0.20×0。35×1.6
=0.44kN/m
② 塔机所受风荷载水平合力标准值
Fvk= qsk·H=0.44×43=18。92kN
③ 基础顶面风荷载产生的力矩标准值
Msk=0.5 Fvk·H=0。5×18。92×43=406。82kN·m
2）非工作状态下塔机塔身截面对角线方向所受风荷载标准值
① 塔机所受风线荷载标准值(深圳市ω0′=0。75kN/m2)
qsk′=0。8×α×βz×μs×μz×ω0′×α0×B×H/H
=0.8×1.2×1.69×1.95×1.32×0.75×0.35×1.6
=1.75kN/m
② 塔机所受风荷载水平合力标准值
Fvk′=qsk′·H=1。75×43=75。42kN
③ 基础顶面风荷载产生的力矩标准值
Msk′=0.5 Fvk′·H=0.5×75。42×43=1621。52kN·m
3。基础顶面倾覆力矩计算
1)工作状态下塔机倾覆力矩标准值
Mk=M1+M2+M3+M4+0。9(M5+Msk）
=（37.4×22）+(3。8×11.5)+（-19.8×6。3)+(—89.4×11。8)+0.9×（max（60×11.5，10×50）+406.82)
=673。98kN·m
2）非工作状态下塔机倾覆力矩标准值
Mk′=M1+M3+M4+Msk′
=(37。4×22）+(—19.8×6.3）+(-89。4×11.8）+1621。52
=1264。66kN·m
比较上述两种工况的计算,可知塔机在非工作状态时对基础传递的倾覆力矩最大，故应按非工作状态的荷载组合进行地基基础设计.

三、承台计算
1.荷载计算
最大压力:N1=1.35×［Fk1/n+(Mk′+Fkv′hc)/L］=1。35×[401.40/4+（1264。66+75。42×1.35)/3。54]=657。25kN
最大拔力：N2=1.35×[Fk1/n-（Mk′+Fkv′hc)/L]=1.35×[401。40/4-（1264。66+75.42×1。35）/3.54］=—386。30kN
Ni=max｛ N1 ，N2}=657。25kN
2.承台弯矩计算
依据《建筑桩基础技术规范》JGJ94—2008的第5.9。2条：
xi=（a1—B)/2=（2.5—1.6）/2=0。45m
yi=（a2—B)/2=(2.5-1.6)/2=0。45m
Mx = ∑Niyi=2×657。25×0.45=591。52kN·m
My = ∑Nixi=2×657.25×0。45=591.52kN·m
3.承台截面配筋的计算
依据《混凝土结构设计规范》GB 50010-2002：
1）底面配筋：
h0=hc-as-d/2=1.35—50/1000-25/1000/2=1.29m
αsⅠ = My/（α1fclch02）= 591.52/（1×16。70×103×5×1.292)=0。004
ξⅠ= 1-（1—2αsⅠ)1/2=1-（1-2×0.004） 1/2=0.004
γⅠ=1—ξⅠ/2=0。998
沿bc向配筋面积：AsⅠ= My/（γⅠh0fy)= 591520。69/（1。00×1。29×360。00）=1278.943mm2；
建议配筋面积：As=max｛AsⅠ，0.15％lchc｝=max｛1278。943，0.15％×5000×1350}=10125.00 mm2
αsⅡ = Mx/（α1fclch02）= 591.52/（1×16。70×103×5×1.292)=0。004
ξⅡ= 1—（1—2αsⅡ）1/2=1-(1—2×0.004） 1/2=0。004
γⅡ=1—ξⅡ/2=0.998
沿lc向配筋面积： AsⅡ= Mx/(γⅡh0fy)= 591520.69/（1.00×1.29×360.00)=1278。943mm2；
建议配筋面积：As=max{AsⅡ，0。15%bchc｝=max{1278。943，0.15%×5000×1350}=10125.00 mm2
2)顶面配筋：
建议最小配筋面积：
沿bc向配筋面积:AsⅠ′=0.5AsⅠ=5062.50mm2
沿lc向配筋面积:AsⅡ′=0。5AsⅡ=5062.50mm2
4。承台截面抗剪切计算
依据《建筑桩基础技术规范》（JGJ94-2008)的第条和第5。9。14条:
a1x=（a1-B—D）/2=(2。5-1。6-0。6)/2=0。15m
a1y=（a2-B—D)/2=（2.5—1。6—0。6)/2=0.15m
λx=a1x/h0=0。15/1。29=0.12
λy=a2x/h0=0。15/1。29=0.12
（800/h0）1/4×ftbch0×1。75/(λmax+1）=（800/(1.29×103）)1/4×1。57×103×5×1.29×1.75/（0。25+1)
=12562.63kN≥Ni=657.25kN，满足要求!
5。承台受冲切验算
角桩轴线位于塔机塔身柱的冲切破坏椎体以内，且承台高度符合构造要求,故可不进行承台受角桩冲切的承载力验算。

四、基桩承载力验算
1。基桩竖向承载力验算
μ=πD=3。14×0.6=1。88m
Aps=πD2/4=3。14×0。62/4=0。28m2
Ra=μ∑qsik·li+qpk·APs=1.88×255。85+200×0.28=538.81kN
Qk=(Fk1+Gk)/n=(401.40+843。75)/4=226。91kN＜Ra=538。81kN
Qkmax=（Fk1+Gk）/n+（Mk′+Fkvhc)/L=（401。40+843。75)/4+(1264.66+75。42×1。35)/3.54
=613.41kN＜1。2Ra=646.58kN
满足基桩竖向承载力要求！
Qkmin=（Fk1+Gk′）/n-(Mk′+Fkvhc）/L=(401。40+506。25)/4-(1264。66+75。42×1。35）/3.54
=—159。59kN
Gp=15×12×3。14×0.62/4=50.89kN
Ra＇=μ∑λiqsik·li+Gp=1.88×179。10+50。89
=388.48KN≥Qkmin=159。59kN
满足抗拔要求！
2。桩身轴心抗压承载力验算
荷载效应基本组合下的桩顶轴向压力设计值：
Qmax=1.35［(Fk1+Gk）/n+（Mk′+Fkvhc）/L]=1。35×[（401。40+843.75）/4+(1264.66+75。42×1.35）/3.54]
=942。01kN
Aps=0.28m2
As1＇=nπd2/4=9×3。14×142/4=1385.44mm2
As2＇=nπd2/4=11×3.14×10.72/4=989。12mm2
N=φcfcAps+0。9fy＇As＇=0。75×14.3×103×0.28+0.9（360×1385.44+1040×989.12）/1000=4407。12kN≥Qmax=942。01kN
桩身轴心受压承载力符合要求！
3.桩身轴心抗拔承载力验算
荷载效应基本组合下的桩顶轴向拉力设计值：
Q＇=丨1。35［(Fk1+Gk′)/n—(Mk′+Fkvhc）/L］丨=丨1.35×[(401.40+506。25)/4—(673.98+75。42×1.35）/3。54]丨
=10。10kN
N＇=fyAs1＇+fpyAs2＇=（360×1385.44+1040×989。12)/1000
= 1527。45kN ≥Q＇= 10。10 kN
桩身轴心抗拔承载力符合要求！
4。桩构造配筋
根据《塔式起重机混凝土基础工程技术规范》JGJ/T187—2009，第6。2。2条规定：基桩应按计算和构造要求配置钢筋，纵向钢筋的最小配筋率,对于灌注桩不宜小于0。20％～0.65％（小直径取高值）;对于预制桩不宜小于0.8%；对于预应力混凝土管桩不宜小于0.45%.纵向钢筋应沿桩周边均匀布置，其净距不应小于60mm,非预应力混凝土桩的纵向钢筋不应小于6根直径为12mm的HRB335钢筋。
十、质量保证措施
为认真贯彻“百年大计,质量第一”的方针，力争本工程质量达标创优，根据甲方合同要求，行业规范要求及公司ISO9002质量体系要求，特制定以下质量保证措施：
1、建立质量保证体系
在项目经理的统一安排下，质量措施要求层层落实并认真贯彻到每个岗位上.
2、保证原材料质量
①所用原材料要严格按规范要求分批检验、检测，合格后方可使用。
②原材料必须有合格证（质量保证书）.
3、保证施工质量
①凡施工中现有原材料,材料部门均应按规定提供材料合格证证明，并必须经过复检后使用。
②每道工序施工前要进行技术交底，项目技术负责人要对施工队人员技术交底，各级交底以口头进行，并有文字记录，交底和接受都必须有签字手续。
③浇灌必须在上道工序检查合格并经监理签字后，施工人员根据项目质检、业主代表、监理人员签字认可后开始浇灌。
④在施工过程中实施施工挂牌制，牌上注明管理者，操作者，施工日期和简洁明了的质量要求。
⑤各工序班组要像重视工序的操作一样重视成品的保护,项目管理人员应合理安排工序，尽力减少工序的交叉作业，上下工序之间做好交接工作记录，如下道工序可能对上道工序的成品造成影响时,应征得上道工序的操作人员及管理人员的同意，并采取可靠措施避免破坏和污染，否则造成的损失由下道工序操作人员与管理人员负责。
4、保证施工记录质量
①严格按照规范及公司质量体系要求进行施工记录。
②认真完成各项施工记录，保证其真实性、规范性和可溯性。
5、应注意的质量问题
①垂直偏差过大：为防止偏差过大，每挖完一节，必须根据桩孔口上的轴线吊直、修边、使孔壁圆弧保持上下顺直。
②孔壁坍塌：若桩位土质不好，或地下水渗出容易发生孔壁坍塌。因此开挖前应掌握现场土质情况,错开桩位开挖，缩短每节高度，随时观察土体松动情况，必要时可在坍孔处用砌砖,钢板桩、木板桩封堵；操作进程要紧凑,不留间隔空隙，避免坍孔.
③孔底残留虚土:成孔、修边以后有较多虚土、碎砖，若不清除会影响桩基砼的质量。因此在放钢筋笼前后均应认真检查孔底，清除虚土杂物。必要时用水泥砂浆或混凝土封底。
④孔底出现积水：当地下水渗出较快或雨水流入,抽排水不及时,就会出现积水。开挖过程中孔底要挖集水坑，及时下泵抽水。如有少量积水，浇筑混凝土时可在首盘采用半干硬性的，大量积水一时又排除困难的情况下，则应用导管水下浇筑混凝土的方法，确保施工质量。
⑤桩身混凝土质量差:为防止空洞、夹土等现象的出现。在浇筑混凝土前一定要做好操作技术交底，坚持分层浇筑、分层振捣、连续作业。
⑥钢筋笼扭曲变形：为防止钢筋笼加工制作时点焊不牢，运输、吊放时产生变形、扭曲，钢筋笼应在专用平台上加工，主筋与箍筋点焊牢固；运输过程支撑加固措施要可靠,吊运要竖直，使其平稳地放入桩孔中，保持骨架完好.
十一、安全技术措施
1、挖孔时，挖孔工人配有安全帽、安全绳、必要时就搭设掩体。
2、对于取出土渣的吊桶、吊钩、钢丝绳、卷扬机等机具,要求经常检查。
3、在井口周围用木料、型钢或混凝土制成框架或围圈予以围护，进口围护高于地面20cm～30cm，以防止土、石、杂物滚入孔内伤人.为防止井口坍塌，在孔口用混凝土护壁，高约2。0m。
4、挖孔时还应经常检查孔内的二氧化碳含量,如超过0。3%，或孔深超过10m时，采用机械通风.
5、挖孔工作暂停时，将孔口罩盖。在井孔安设牢固可靠的安全梯，以便于施工人员上下.
6、浇灌砼时，孔口料斗应牢固固定于孔口，不得有晃动、摇摆等现象。放料人员必须准确对准孔口料斗放料，防止砼溅落桩孔内伤人。
7、在灌注桩身砼时，相邻10m范围内挖孔作业应停止，并不得在孔底留人。
8、孔内作业的振捣手应着装简便,穿防滑鞋,戴安全帽，绑扎安全带并挂设于井口牢固处，随作业面的上升安全带应逐步收紧.
9、孔内作业的振搞手应搭设牢固的临时作业平台，作业平台应牢固设于护壁凸缘，不宜支设在箍筋上。
10、孔内有作业时，孔口应有2人以上配合并监护井内情况，孔口人员必须挂好安全带,密切注意孔内一切情况，保持与孔底的密切联系，认真配合孔内人员的操作。
11、砼浇注完毕，桩顶标高低于地面的应盖好板（网）或设置封闭围栏.
十二、雨季施工措施
（一)雨季施工
　　1、本项目可能会遇到较多的雨天施工。
　　2、做好现场材料防雨设施，对水泥等材料应垫高基础，搭设雨棚,覆盖薄膜，并在四周开挖排水沟，将水引自场区排水总水沟，以防变潮；
　　3、雨天施工时，应注意可能的带电作业必须严格执行我公司安全规定规程,电焊机棚应设在屋内或设置较高处且有雨棚，用电设施需有漏电保护装置。
　　4、用潜水泵及时排出挖孔桩内积水。
　　5、随时掌握气象动态，提前做好防雨措施
6、加强季节性劳动保护工作，冬雨季要做好防滑、防雨、防触电工作，对道路要采取防滑措施,雨天后要及时排水。
十三、 文明施工
（一)文明施工措施
①、建筑场地设专人值班，负责文明施工管理。
②、职工不准进入工作区内惹事生非。
③、建立各项管理制度。
④、定期进行文明施工检查评比。
⑤、保持场地整洁,做好饮食管理,防腐、防毒，确保饮食卫生。
⑥ 项目经理部设常备药品的医药箱。
⑦ 雨雪天施工应注意路面保洁工作,车辆出入大门要注意冲洗。
⑧ 保持施工现场整齐、整洁、实行文明施工、合理安排、合理利用场地、建立安全文明施工小组，以保证施工顺利进行.
⑨ 制订生活和环境卫生管理制度，搞好职工宿舍卫生和食堂的饮食卫生，做好厕所清扫的保洁工作，不乱倒生活垃圾,生活垃圾集中纳入城市垃圾处理系统，搭建的临设经业主批准,做到整齐美观。
（二）、现场文明施工措施
① 施工临时用地张贴宣传标语,经常更换黑板报或报栏的内容；施工现场入口处悬挂宣传标语横幅.
② 所有施工人员都应穿戴整齐,行为文明。佩带项目部统一发放的工作证,并在工作证上标明姓名、职务、身份及编号，在现场期间应一直佩带胸前。所有机械及设备都在醒目地注上施工单位名称。每天一次由项目经理组织文明施工检查，及时发现问题，使现场符合南京市标准化工地要求。
③ 对受施工过程影响的文物、古木采取保护措施,对于需保护的文物提出监测保护方案，及时报告文物保护单位。

13

专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！==================================================================

产业园
办公楼工程

塔
吊
基
础
施
工
方
案

武汉建筑工程有限责任公司
塔吊基础施工方案
第一节 工程概况
电器办公楼工程;工程建设地点：经济开发区三路；属于框架结构；地上6层；地下1层；建筑高度：28。95m；标准层层高：4.5m ；总建筑面积：21391平方米。
第二节 编制依据
办公楼工程施工图纸
办公楼工程地勘报告
《塔式起重机设计规范》（GB/T13752—1992)
《地基基础设计规范》(GB50007—2002）
《建筑结构荷载规范》（GB50009-2001)
《建筑安全检查标准》（JGJ59—99）
《混凝土结构设计规范》（GB50010-2002）
第三节 工程施工对塔吊的要求
1、塔吊选型
本工程为框架结构,垂直运输主要通过塔吊完成，对现场的垂直运输和水平运输能力要求比较高，根据总平面布置采用二台QTZ80塔吊.
2、塔吊布置
（1）塔吊施工时应注意塔吊大臂之间的安全高度以及塔吊臂与建筑物的安全高度.
(2）考虑施工作业区域内的作业量、场地情况，场地内钢筋加工和堆放大模板的位置,拆装场地、条件等因素，保证施工需求，吊装无死角。
（3）保证塔机运动部分任何部件距离现场内及周边建筑物、施工设施之间的安全操作距离不小于1m。
（4）塔吊平面位置见施工总平面布置图。
第四节 塔吊基础定位
1、根据现场实际情况和结合本工程特点，考虑到机械的经济适用性,计划在办公楼的A轴南侧，6轴及21轴处设置2台塔吊（臂长56m）。
2、塔吊预埋地脚螺栓定位尺寸见塔吊基础图。
第五节 工程地质资料
根据业主提供的《岩土工程勘察报告》显示塔吊基础下部持力层及下卧层土质情况为：土层：⑤层土;土层名称：粘土;土层地耐力：420KPa .
第六节 塔吊基础形式
1、本工程基础为粘土天然地基，坑底标高约为-5。5m，土层地耐力420KPa,己达到厂家基础设计要求。
2、塔吊基础采用方形钢筋混凝土承台。
第七节 塔吊基础施工做法
塔吊基础放线-—基坑开挖-—浇垫层及砌砖胎模——绑扎钢筋笼——预埋地脚螺栓—-浇筑基础混凝土-
