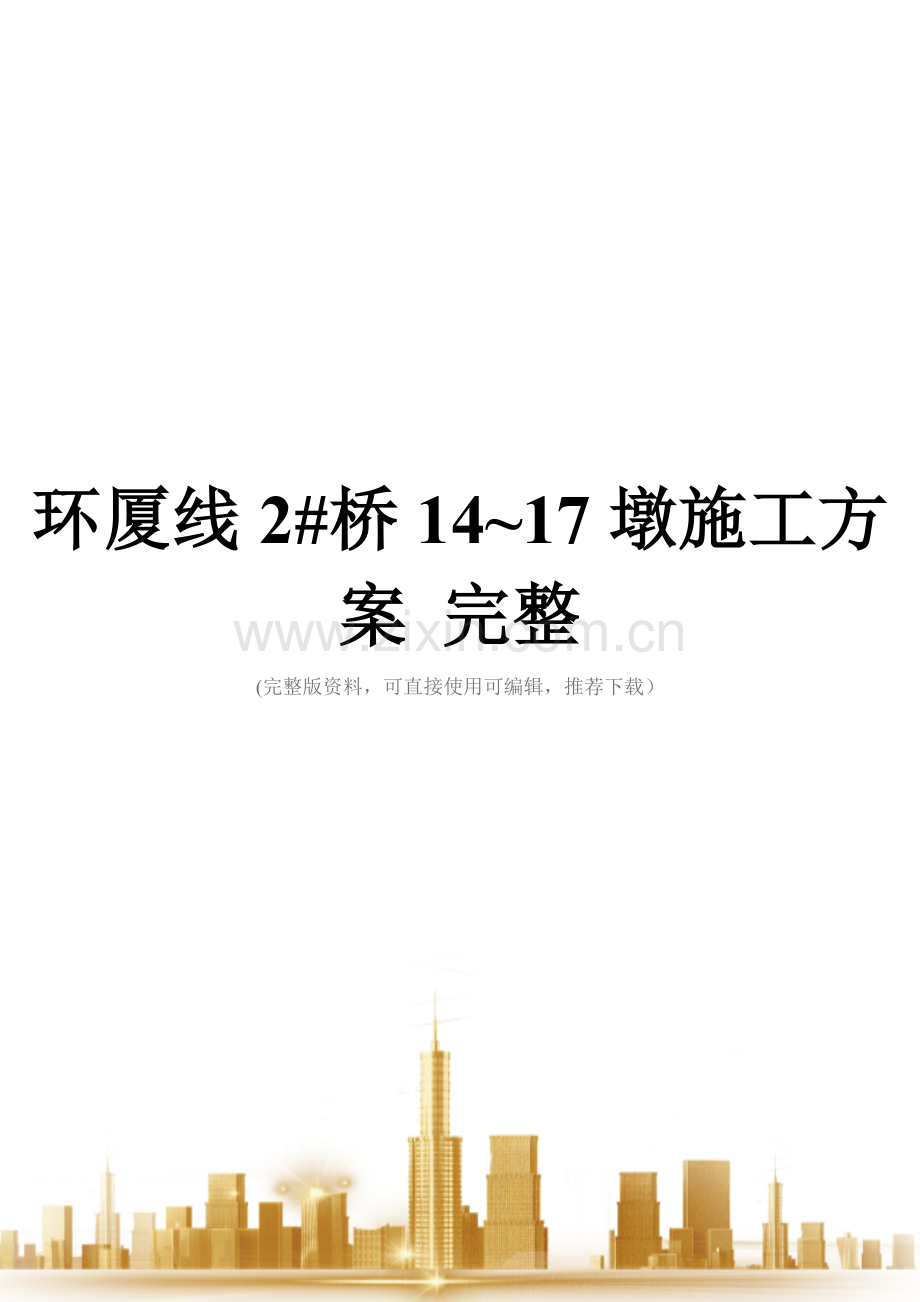

环厦线2#桥14~17墩施工方案 完整
(完整版资料，可直接使用可编辑，推荐下载）
南安(金淘)至厦门高速公路厦门段
TB1合同段

环厦线2#桥14#墩~17＃墩
施工专项方案

中铁七局集团
南安至厦门高速公路TB1合同段项目经理部
二Ｏ一三年四月

环厦线2＃桥14＃墩～17＃墩施工专项方案
一、编制依据
《南安（金淘）至厦门高速公路厦门段两阶段施工图设计》
《福建省高速公路施工标准化管理指南》
《公路工程施工安全技术规程》(JTJ 076—95）
《公路桥涵设计规范》 (JTJ D60-2004）
《公路桥涵设计通用规范》（JTG D60—2004)
《公路桥涵施工技术规范》(JTJ041-2000）
《环境空气质量标准》GB 3095—-—1996
二、工程概况
南安至厦门高速公路（厦门段）TB1合同段位于厦门市同安区莲花镇云埔村.本标段主线起点南安（金淘）至厦门高速公路TA5合同段TA5K13+798.217，经东溪架东溪大桥，而后经云埔村设云埔枢纽互通式立交后向南跨S206线到达本标终点K1+800，线路全长3.848公里。环厦线2＃桥平面位于R－1500右偏圆曲线上;纵面位于—1.90%的直坡段上。
本桥上部构造：上部构造采用25m预应力砼T梁（先简支后结构连续)，交角90°，分联情况为:左幅：3×（4×25）+（5×25）+(3×25）m预应力砼T梁（先简支后结构连续），右幅2×（4×25）+4×(3×25）m预应力砼T梁（先简支后结构连续）。在0号和20号桥台、左幅桥4号、8号、12号、17号桥墩和右幅桥4号、8号、11号、14号和17号桥墩处设置D80型伸缩缝。
本桥下部构造:桥墩均采用柱式墩,钻孔灌注桩基础。0号、20号桥台采用肋板式桥台，基础采用钻孔灌注桩基础。
本桥14#墩～17＃墩位于云埔村春蕾小学内，桩基长度为20m~24m，嵌岩桩,桥墩均采用柱式墩,墩高7m~9m。左幅14#—1、15＃—1及17＃墩—1位于学校建筑物范围内.
三、施工组织管理机构
为了确保工程进行有效的管理和组织施工，保证工程质量、安全、工期和文明施工总体目标的全面实现，成立了以下组织机构.

项目经理
项目总工
现场副经理
施工技术部
物资设备部
安全质量部
综合办公室
作业队安全主管
作业队技术负责人

机械管理员

技术员

材料员

交通指挥员

施工安全员
组织机构框图

四、主要施工、人员安排
项目施工主要机械如下：
序
号
设 备 名 称
规 格 型 号
技 术 状 况
单 位
数 量
1
吊 机
25t
良好
台
1
2
发电机组
630KW
良好
台
1
3
钢筋切割机

良好
台
1
4
交流电焊机
BX1—500
良好
台
2
5
挖掘机
PC—200
良好
台
1
6
冲击钻机
8t
良好
台
8
7
全站仪

良好
台
1
8
水准仪

良好
台
1
9
装载机

良好
台
1
10
电动空压机

良好
台
4
施工劳动力计划安排
劳工力组合
工种
钻机手
钢筋工
模板工
砼工
人数
8/32人
8人
8人
6人
五、施工前准备工作
1、施工便道
项目位于S206省道及X415县道旁,交通较为便利。
2、施工测量
测量工程师对桩位进行定位放线，邀请测量监理工程师复核，作好测量放线成果，测量监理工程师签认。
3、场地处理
钻孔前，先将整作业面整平，有利于桩基施工,也利于上部结构施工时支架的搭设。地势较高一侧挖好截水沟。
4、认真熟悉图纸、施工规范，对操作人员进行施工方案和安全质量技术交底，电焊工等特种工持证上岗。
六、施工方案
目前，我部为落实省、市、区政府和业主要求环厦线9月底贯通的目标，因云埔小学暂未拆迁，环厦线2＃桥左幅下构不存在施工条件,因此申请对环厦线2＃桥位于云埔小学内的14#墩~17#墩右幅进行封闭性施工，为加快施工进度，确保环厦线年底通车，我部拟采用以下施工方案:
1、 为确保安全，采用施工围挡封闭14#墩~17＃墩右幅,将学校分割为施工区与教学区,在学校教学期间确保学生不能进入施工区域，计划进场后10天能完成围挡施工。
2、 需拆除13#墩～14墩和17＃墩右幅处部分围墙,需对学校内临时活动设施进行拆移，拆移内容见附图。在学校大门旁边专门设置一个活动门作为机械、设备、车辆进出,平时常闭并设置有专人进行看守和协调，车辆进出避开学校上学及放学的高峰时间。
3、前期先投入两天钻机进场施工，计划5天内完成机械、用电等设备进场的准备工作并开始施工，如对房屋振动影响不大，立即加大机械设备人员的投入，14#墩~17#墩右幅桩基共13根，设计桩长20～24m，按一台钻机2根桩,共投入8台钻机进行施工，30天内完成桩基础施工，（桩基作业时间:6：00～22：00)30天内完成下部结构施工.

云埔小学拆迁清单
序号
拆迁名称
数量
备注
1
篮球架
2个
右15—1#桩基距教学楼最近距离为12.5米
2
体育器材
2处

3
围墙
36米

4
树木
9棵

5
线杆
2根

6
菜地
80平方

七、资源保证措施
1、 机械设备保证措施
根据施工进度要求，结合就近市场及公司其他所需项目机械资源组织进场，满足现场施工需要.
2、 班组人员保证措施
对班组人员分区进行管理,项目部综合调配，班组人员以现有班组为主,以公司福建片区桥梁优秀班组做储备。赶工所需劳动力巨大，项目部要逐个与现有班组会谈，落实在施工期间现有班组能够组织到位的人员，如人员不满足要求时，立即增加新施工班组，确保施工顺利进行。关于劳动力的计划进场问题，项目部将出台政策，对于按计划数量进场的班组将以任务量及奖金的形式给予奖励。
3、技术保证措施
由项目部总工牵头，迅速组织新增技术人员及现场施工班组熟悉图纸和规范,进行技术交底，明确施工的重难点,技术管理控制要点，技术管理控制要点,达到能快速指导现场施工。项目部每周针对现场出现的技术问题，由总工负责总结，及时与设计监理沟通，现场解决存在的实际问题，快速指导施工。
4、外围施工环境的应急
由于线路穿过村庄，房屋距离桥梁比较近，结构多是条石或砖混结构,钻机施工震动势必会对房屋造成影响.多台钻机同时在临近房屋处施工，其震动影响将会较大，村民必将会出来阻拦施工，如果隐患不提前解, 一但造成既成事实，将会长时间停歇。另外桩基施工噪声不能消除，村民可能只允许早6：00至晚10：00时段施工，生产效率低下.项目部首先成立应急小组，及时掌握动态，与地方政府有关部门及时沟通，消除阻工隐患。建议政府成立专门的应对小组，项目部配合，在施工措施上采取一些挖沟等减震措施等,请求政府业主及时协调夜间施工中断问题.
5、电力应急
变压器安装周期长,从申请到送电需要最少需要3个月时间,在赶工的情况下安装变压器是不适合的。鉴于以上原因,根据用电需求，项目部拟另储备发电机，以自发电的形式来补充剩余电力供应不足的问题,满足桩基施工生产的需要。
八、安全保证措施
1、在钻孔灌注桩施工中，施工顺序、机具位置，泥浆池及沉淀池出渣路线、操作人员位置,场内运输，供水供电线路等，都必须符合安全施工要求.
2、施工作业区应设置明显的标志且与非作业区严格隔离，严禁非作业人员进入施工现场。
3、因桩基施工振动较大，而云埔小学教学楼距环厦线2#桥右幅桩基15＃-1最近处仅12.5m，我部将派出专职安全员在施工期间配合学校管理人员全程巡视云埔小学的房屋结构情况，一旦出现如教学楼开裂等情况，立即停止桩基施工，并通知学校相关人员及配合学校立即对学生进行疏散,疏散完成后对房屋开裂情况进行评估,如对房屋结构安全影响不大，方可继续施工。
4、拆除学校围墙后,对施工围挡部分做好各种安全警示提醒标识。
5、配合学校对学生进行疏散演练，确保学生平安的同时，还要加强对学生的安全管理和安全教育.
6、、增强学校师生对施工人员的信任度，建立认同感和安全感。
项目经理
项目总工
专职安全员
施工技术部
物资设备部
安全质量部
综合办公室
作业队安全主管
作业队技术负责人

机械管理员

技术员

材料员

交通指挥员

施工安全员
安全保证组织机构框图

九、施工环境保护措施
1、钻孔桩施工时，设置泥浆循环沉淀池，对碴土进行回收，泥浆尽量作到反复利用，碴土采用槽车运至指定地点弃置，严禁随意排放。
2、除图纸设计或监理工程师指示外,不得破坏和拆除任何构造物及设施，不得随意清除植被和树木.
3、油料存放在防雨、干燥的库房中，地面做硬化处理，并派专人看守管理,溢漏油料采用铁桶回收。库房周围设置隔离沟，以防在雨季中物料随雨水污染环境。
4、工程完工后,按要求及时清除临时设施和地面硬化层，并将工地及周围环境清理整洁,做到工完、料清、场地净。
5、进出工地的车辆一定要缓慢行驶，避免形成扬尘。
6、施工现场配置洒水车，并指定专人管理，每天现场巡回洒水，保证施工便线及所涉及的社会路不扬尘。
7、专人负责社会交通道路维修工作，对因施工造成的路面破损、凹陷等及时进行补修，确保路况完好。
8、搞好施工现场周围的环境卫生.施工队伍的临时设施符合安全、通风、明亮及环境卫生要求。
9、施工现场全部用围挡围起来,围挡一定要使用统一的围挡，围设时要围整齐,线性基本顺直。
10、工地材料堆放整齐，并做好设备和材料的标识。
11、综合治理方面
（1）工地实行综合治理责任制，落实分工责任，搞好综合治理工作。
（2）进场人员按公安及有关部门规定、办理手续，进行岗位培训及安全、纪律法制教育。
（3)工地做好防盗工作,杜绝工地发生群殴事件。
（4）加强民工宿舍的治安巡查，要培训民工学会使用防火设施。
（5）积极与当地公安部门合作,共创文明工地.

青岛华仁太医药业
高新区新建项目工程

屋
面
工
程
施
工
方
案

编制单位：江苏南通三建集团
编制日期：2021年4月8日
施工组织设计、施工方案审核表
鲁JJ—004□□□
工程名称
青岛华仁太医药业
高新区新建项目工程
日期
年 月 日
现报上下表中的技术管理文件，请予以审核。
类 别
编制人
审核人
册 数
页 数
施工组织设计

施工方案

壹册
页

申报简述：
我项目部已完成对该工程《屋面工程施工方案》的编制，现报上，请予以审核。

申报部门（分包单位或项目部）：青岛华仁太医药业高新区新建厂房项目部申报人：
总承包单位审核意见：

有 无 附页

总承包单位名称：江苏南通三建集团 审核人：审核日期： 年 月 日
监理单位审批意见：

审批结论： 同意修改后报 重新编制

审批部门（单位）：山东世丰建设监理审批人：审批日期： 年 月日
建设单位审批意见：

审批结论： 同意修改后报 重新编制

审批部门（单位）：青岛华仁太医药业 审批人：审批日期： 年 月 日
注：附施工组织设计、施工方案。
山东省建设工程质量监督总站监制
目 录
一、编制依据1
二、工程概况1
三、材料选用及要求2
四、质量工作目标2
五、施工工序和方法3
六、主要技术措施4
七、防水层施工操作要点5
八、安全注意事项6

一、编制依据
1、青岛华仁太医药业高新区新建项目工程施工图纸
2、屋面工程施工质量验收规范
二、工程概况
工程名称：青岛华仁太医药业高新区新建项目工程
建设地点：东邻规划4号线，西邻规划6号线，南邻河东路，北邻规划3号线
建设单位：青岛华仁太医药业
设计单位：河北省石油化工设计院
监理单位：山东世丰建设监理
施工单位：江苏南通三建集团
本工程主要由1#2#4a#4b#5#7#10#楼及一些附属用房组成。总建筑面积约36204平方米。其中，10#综合楼为四层，建筑面积为5165.7平方米，1#2#4a#4b#四栋楼为二层厂房建筑面积为19869.9平方米，5#楼仓库南侧为一层北侧为两层，建筑面积为8659.7平方米，7#公用工程楼为一层厂房，建筑面积为1621.6平方米，其他附属用房面积为887.1平方米。结构类型为钢筋混凝土框架结构。
本工程屋面均为上人屋面，其中1#2#4a#4b#楼为坡屋面，7#10#楼及附属用房为平屋面，具体做法如下（由下至上）：
坡屋面：
（1）40厚C20细石商砼随打随抹，内配A4@150双向钢筋网（搭接长度150mm），4m*4m分格（钢筋网在分格处断开），分格缝宽20，油膏嵌缝。
（2）50厚挤塑板保温层，聚合物砂浆满粘。（35kg/m3）
（3）3厚SBS高聚物改性沥青防水卷材一道。
（4）20厚1:3水泥砂浆找平。
（5）铺设油毡一道。
（6）1.5厚聚氨酯防水涂料。
（7）20厚1:3水泥砂浆找平。
（8）现浇钢筋砼屋面板（结构找坡3%），表面清理干净。
平屋面：
（1）40厚C20细石商砼随打随抹，内配A4@150双向钢筋网（搭接长度150mm），4m*4m分格（钢筋网在分格处断开），分格缝宽20，油膏嵌缝。
（2）50厚挤塑板保温层，聚合物砂浆满粘。（35kg/m3）
（3）3厚SBS高聚物改性沥青防水卷材一道。
（4）20厚1:3水泥砂浆找平。
（5）铺设油毡一道。
（6）1.5厚聚氨酯防水涂料。
（7）20厚1:3水泥砂浆找平。
（8）陶粒砼（体积比为水泥：砂：陶粒=1:1.5:4），找坡2%并压平，最薄处30厚。
（9）现浇钢筋砼屋面板，表面清理干净。
三、材料选用及要求
1、挤塑保温板，产品应有出厂合格证，根据设计要求选用厚度、规格应一致，外形应整齐；密度、导热系数、强度应符合设计要求。板的外形整齐密度为35kg/m3 。
2、根据图纸要求选用3厚SBS高聚物改性沥青防水卷材，所用沥青防水卷材等材料均必须有出厂合格证。防水卷材进场后，应抽样进行拉伸性能，耐热度、柔性和不透水性复试。防水卷材宜直立堆放，高度不得超过两层，贮存处应阴凉通风，避免日晒，雨淋和受潮。
四、质量工作目标
(一)具体质量目标
建成后屋面工程无渗漏，达到合格的标准。
(二)屋面防水工程质量与控制标准
1．要求设分格缝（4m×4m），分格缝距女儿墙边150mm开始设置，表面无开裂、起砂、起皮，平整度偏差不大于5mm。
2．屋面坡度为3%，无倒坡或积水现象。
3．卷材搭接宽度正确，搭接缝严密，节点处理符合规范要求，无翘边、张口。
（三）工序质量检验
1．找平层平整度用2m直尺检查，面层与直尺间最大空隙不得大于5mm，外观检查，无开裂、疏松、起砂；
2．坡度用水平仪或水平尺检查；
3．找平层含水率检查，可将1m卷材摊开铺在找平层上，静置3-4h后掀开检查找平层覆盖部位与卷材上未见水印方可铺设卷材防水层；
4．节点做法应符合要求，封固严密，不得开缝、翘边、水落口及突出屋面设施与屋面连接处应固定牢靠，密封严密；
5．防水层每完成一道工序后，应由专职质量检查人员进行检查，合格后方可进行下道工序的施工；
6．防水层做完后，检查屋面有无渗漏或积水，排水系统是否通畅，应在雨后或持续淋水2h后进行检查或闭水试验。。
五、施工工序和方法
（一）施工工序：
清理基层---（陶粒砼找坡2%并压平，最薄处30厚）20厚1:3水泥砂浆找平---1.5厚聚氨酯防水涂料---铺设油毡---20厚1:3水泥砂浆找平层---3厚SBS防水卷材---50厚挤塑板保温---40厚C20细石砼浇筑内配A4@150双向钢筋网---4m*4m分格，缝中灌注油膏。
（二）施工方法：
1、清理屋面杂物，将灰尘清理干净、对穿结构顶板的管根在保温层施工前，应用细石混凝土塞堵密实。
2、弹线找坡：按设计坡度及流水方向，采用陶粒砼（体积比为水泥：砂：陶粒=1:1.5:4），找坡2%并压平，最薄处30厚。
3、找平层：1：3水泥砂浆找平层要求表面光滑，无缺陷，不空鼓，无起皮返沙的现象。
4、防水涂料：1.5厚聚氨酯防水涂料涂刷，共分三次涂刷，涂刷至女儿墙凹口底部。
5．防水卷材：本工程采用热熔法进行卷材的铺贴，采用滚涂法进行冷底子油的施工。
①冷底子油：在粘贴卷材前，应将基层表面清理干净，喷刷冷底子油，大面喷刷前，应边角、管根、雨水口等处先喷刷一遍，然后大面积喷第一遍，待第一遍涂刷冷底油干燥后，再喷刷第二遍，要求喷刷均匀无漏底，干燥后方可铺贴卷材。
②铺贴卷材附加层：在女儿墙、设备基座、屋面柱墩及屋面管道根与屋面的交接处及雨水口等部位，按规范要求先做卷材附加层。
③铺贴卷材的方向：应根据屋面的坡度等情况，坡度小于3%时，宜平行屋脊铺贴。
④铺贴卷材的顺序：铺贴应从最低标高处开始往高标高的方向滚铺，应沿SBS滚动的横向成蛇形操作，铺贴操作人员用两手紧压卷材向前滚压铺设，应用力均匀，以将浇油挤出、粘实、不存空气为度，并将挤出沿边的油刮去以平为度。
⑤铺贴卷材搭接宽度：长边不小于80mm，短边不小于80mm。
⑥铺贴SBS卷材防水层细部构造：有组织排水屋面应在下水口500-800mm宽范围内卷材应满粘，卷材收头应固定封严。
⑦突出屋面结构处防水做法：屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，用金属压条钉压在预留的凹口内。
⑧水落口卷材防水做法：内部排水铸铁雨水口应牢固地固定在设计位置，安装前应清除铁锈，刷好防锈漆，水落口连接的卷材应牢固地粘贴在杯口上，压接宽度不小于100mm。水落口周围500mm范围，泛水不小于5%；基层与水落口杯接触处应留20mm宽、20mm深凹槽，用油膏嵌填密实。
6．铺设挤塑板：挤塑板材料采用聚合物砂浆满粘，尽量保证苯板的密实、完整性。
7、40厚C20细石砼浇筑随打随抹内配A4@150双向钢筋网并采用振捣棒振捣，保证砼的密实度。
8、4m*4m分格，缝宽为20mm，缝中灌注油膏。
六、主要技术措施
（一）施工准备
1．清理基层，清除高出屋面的混凝土渣，以免影响找坡的有效厚度。
2．贴点标高，图纸为双向坡，施工前找坡挂线。
3．施工时要厚度均匀，用刮杆找平并进行轻轻打夯，严格控制密度。
（二）找平层
1．找平层采用20厚1：3水泥砂浆；
2．在铺设找平层前，应将下一层表面清理干净；
3．找平层与突出屋面结构的连接处和转角处，均应做成圆弧形，且整齐平顺；
4．水泥砂浆找平层应表面平整压光、压实、无起砂、脱皮、积水现象。
（三）水落口处理
水落口应设在标高的最低处，水落口周围500mm半径内的找平层坡度应加大为5%。
在水落口与找平层的接触处应留宽20mm深20mm的凹槽，槽内用油膏嵌填严密，上面做SBS附加层一道。
（四）泛水节点处理
本工程女儿墙上均预留凹口，卷材防水层的收头采用金属压条钉压在凹口内。具体详见下图：

七、防水层施工操作要点
（一）卷材铺贴方向
由于本屋面工程的坡度为2%-3%，且室内无较大的振动影响，故采用平行屋脊的铺贴方法，其搭接缝应顺流水方向搭接。
（二）卷材搭接缝宽度
卷材防水层采用热熔法施工，卷材搭接宽度均不小于80mm。为确保搭接缝宽度，应先在找平层上弹出粉线，进行卷材试铺，排列正确后方可进行正式铺贴。
（三）掌握好卷材热熔胶的加热程度
卷材底部的热熔胶加热不足，卷材与基层粘结不牢；过分加热，易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。因此，要求烧烤时要使卷材底面和基层，同时均匀加热，喷枪要沿卷材横向缓缓来回移动，移动速度要合适，使在卷材幅宽内加热温度均匀，至热熔胶熔融呈光亮黑色时即可趁卷材柔软情况下滚铺粘贴。
（四）辊压排气
应趁热用压辊滚压，排出卷材下面的空气，并使之粘贴牢固，表面平整、无皱折现象。
（五）搭接缝施工
在进行搭接缝粘贴前，应先将下层卷材上表面清理，用喷枪烧熔，注意不要烧伤搭接缝处的卷材。粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈现光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热熔胶刮平，沿边封严。
（六）节点处理
在正式铺贴卷材前，对水落口、泛水、出屋面管等部位的防水应增加附加层一道，铺节点部位卷材时应根据节点部位的形状、剪口搭铺，封盖严密。
（七）冷底子油
当找平层经检验证实已干燥后，在铺贴卷材前应在找平层上涂刷一道冷底子油。冷底子油采用长柄滚刷涂刷，要求涂刷均匀，不漏涂，当冷底子油挥发干燥后，即可铺贴卷材防水层。
（八）成品保护
屋面防水层施工完后，不准在防水层上凿孔、打洞，也不准在防水层上拌制砂浆和进行其它工序的操作，如确需在上面进行少量工序的作业时，应对卷材防水层采取针对性的保护措施，完工后应通知防水专业施工队进行检查，如发现防水层有破损时，应及时组织修复。
八、安全注意事项
1．热熔使用的火焰加热器经常检查，喷咀不得堵塞；
2．在屋面上施工时，应设置相应的灭火器材，以备急时使用；
3．卷材、油箱等堆放要远离火源，库房应做好防火值班措施；
4．滚铺卷材及刮边的操作人员应戴手套等防护用品，以防烫伤；
5．喷灯使用要正确。

目录

一、工程概况 2
1。1工程总体概况2
1。2 防水设计概况3
二、编制依据3
三、施工部署4
四、防水施工方法5
4.1 、施工准备5
防水卷材理力学性能（GB/T23457—2009）5
4.2、技术准备6
4.3、自粘聚合物改性沥青卷材防水施工主要技术措施6
4.4、防水保护层施工:10
4.5、地下室特殊部位防水施工10
4.6、防水混凝土11
五、质量控制要点及要求14
5。1、材料及施工标准14
5.2、验收14
5.3、施工要点和质量问题分析14
六、成品保护工作15
七、施工注意事项 16
八、安全文明要求16

一、工程概况
1.1工程总体概况
建设单位:珠海市恒大海泉湾置业有限公司
设计单位：景森设计股份有限公司
勘察单位：韶关地质工程勘察院
监理单位:广州市恒合工程监理有限公司
总承包施工单位：开平住宅建筑工程集团有限公司
工程总体质量目标：合格
珠海恒大海泉湾花园Ⅰ标段(A1、A3地块）总建筑面积约为204166平方米，包括4栋17F高层住宅、4栋15F高层住宅、13栋11F高层住宅,2/3层别墅69栋，幼儿园1栋，销售中心1栋及综合楼1栋.
序号
单位工程名称(注明栋号）
栋数
地上层数
地下层数
地上面积（m2)
地下面积(m2）
建筑面积（m2)
一
一标段
1
A1地块17F高层住宅
4
17
1
32136
50000

204166
2
A1地块15F高层住宅
4
15
1
20932
3
A1地块11F高层住宅
13
11
1
52390
4
A1地块花园洋房
3
7
1
7323
5
A1地块别墅
61
2\3
1
17589
9300
6
A3地块别墅
8
2\3
1
4049
1200
7
销售中心
1
2
/
4000
0
8
综合楼
1
2
1
2547
300
9
幼儿园
1
3
/
2400
0

一标段小计
143366
60800
204166

工程范围：基础土石方工程、基础工程（桩基础除外）、主体结构工程、砌筑工程、屋面工程(含隔热、保温）、外墙保温工程、防水工程、防腐工程、室内初装修工程、外墙饰面工程、阳台栏杆工程、金属结构工程(大型钢结构工程除外）、飘窗栏杆，铝合金门窗安装工程、防火门安装工程、GRC构件安装工程、架空层及地下室顶板滤水层以上的土石方回填、人防工程的电缆井及部分水电等工程.
1.2 防水设计概况
本工程场地的常年最高地下水位为2。45；根据地下室使用功能，地下室防水等级为二级，地下室种植顶板的防水等级为一级。地下室采用明挖法施工,设防做法为一道防水钢筋砼结构自防水，设计抗渗等级为P6级,一道1。5厚自粘聚合物改性沥青防水卷材.
1.2.1地下室防水工程设计：
1。2。1。1地下室底板防水做法：100厚C15混凝土垫层（随捣随抹平)→1.5厚自粘聚合物改性沥青防水卷材→干铺无纺聚脂纤维布隔离层→50厚C20细石混凝土随捣随抹平→C30P6抗渗混凝土底板。
1。2。1.2地下室外墙防水做法:C30P6抗渗混凝土侧墙→纯水泥浆批平→1。5厚自粘聚合物改性沥青防水卷材→30厚聚苯乙烯泡沫塑料板保护层，用聚醋酸乙烯胶粘剂粘贴。
1.2.1.3地下室种植顶板防水做法： 钢筋混凝土顶板自防水原浆收光（C30P6）→1.5厚1。5厚自粘聚合物改性沥青防水卷材→4厚耐根穿刺防水层→隔离层（无纺布一层200g/㎡)→C20细石砼保护层兼找坡（厚度最薄处≥50，最厚处≤150，内配A6＠200双向钢筋网，4×4m分缝，缝宽20～30mm，缝填聚苯板,单组份聚氨酯密封胶嵌缝）→疏水层（20高凹凸型排水板，凸面向上放置）→过滤层(无纺布一层200g/㎡）→覆土层。
二、编制依据
2。1国家标准《建筑工程施工质量验收统一标准》（GB50300-2013）
2.2 地下防水工程施工质量验收规范（GB50208--2011)
2.3地下工程防水技术规范（GB50108—-2008）
2。4恒大防水做法图集(HD2015-J-FS)
2.5《自粘聚合物改性沥青防水卷材》GB23441—2009
2.6本工程施工图纸

三、施工部署
3。1、组织机构：

地下室防水施工管理组织架构图
生产经理：张松炉
施工员：肖丰
质量：程军
技术方案：
唐治国

项目经理： 张晓东
安全：
郭立军

材料：
齐犇
防水班组

3.2 、施工进度控制：别墅按单体别墅划分施工段，高层区域整体地下室底板按后浇带划分施工段，本工程工期紧,防水施工人员配备必须满足多个作业面同时进行施工要求，并满足进度计划要求。
地下室外墙及地下室顶板防水仍然按照底板的施工段进行划分.由于外墙及顶板防水施工已不在关键线路上，因此可以有较为充足的时间等混凝土强度达到100%,天气适宜防水作业等外部条件全部具备的时间进行防水施工，以保证外墙防水施工质量.进度计划根据场地需要具体安排。
3.3 、本工程工期紧,质量要求高。根据工程情况，计划进场技术熟练的防水工30人，所有进场人员服从项目部的统一管理.进场人员须持有上岗证。防水施工队负责对其质量、进度、安全、成本进行管理,与其他班组交叉施工，确保施工一次合格。

四、防水施工方法
4。1 、施工准备
4。1。1、材料准备
1）、材料供应商提供所有原材料的技术和使用说明书，并提交产品性能试验报告、质量管理手段及产品兼容性报告。本工程地下防水施工为雨季，考虑到防水施工对施工进度的影响，采用可干铺，可湿铺的科顺APF自粘聚合物改性沥青防水卷材。
2）、进场的防水材料必须包封完整、密封,容器或包装上清晰地标明生产商的名称、品牌名称、使用指南及所有的鉴别数字。
3)、防水材料室内储存，避免雨水和遭阳光直晒.
防水卷材理力学性能（GB/T23457-2009）
项目
表面材料
PE
AL
N
不透水性
压力, Mpa
0.2
0.2
0。1
保持时间，min
120min,不透水
30 min,不透水
耐热度
－
80℃，加热2h
无气泡，无滑动
－
拉力，N/50rnm ≥
130
100
－
断裂延伸率，% ≥
450
200
450
柔 度
－20℃，φ20 mm，3S，180’’、无裂纹
剪切性能，N/rnm≥
卷材与卷材
2.0或粘合面外断裂
粘合面外断裂
卷材与铝板
剥离性能，N/rnm≥
卷材与铝板
1。5或粘合面外断裂
粘合面外断裂
抗穿孔性
不渗水
人工候化
处理
外观
－
无裂纹，无气泡
－
拉力保持率，%≥
80
柔度
－10℃，φ20mm，
3S，180°、无裂纹
4。1。2、主要施工机具准备
名称
单位
数量
用途
钢丝刷
把
10
基层清理
铲刀
把
20
基层清理
扫把
把
10
基层清理
滚刷
把
20
涂刷防水涂料、基层处理剂
剪刀
把
10
裁剪卷材
壁纸刀
把
10
裁剪卷材
墨线盒
个
2
弹线
卷尺（5米、50米）
把
5米20把
50米1把
丈量尺寸
压棍
把
ф100×300mm
铺压卷材
刮板

20个
刮涂胶粘剂
电动搅拌器

4台
搅拌材料
4.1。3、 混凝土基层处理
1)、混凝土基层必须清洁、坚硬、平整光滑,阴阳角做成圆弧，不存在突出的尖锐物、垃圾和灰尘.
2）、施工前，人工凿除基层表面突出的表面磨平，除去松散的缺陷,如蜂窝、麻面并用无收缩砂浆修复。
3）、彻底清理基层表面，最后使用空压机吹扫基层表面,彻底清除基层表面的灰尘及杂质。
4。2、技术准备
4。2.1、编制防水施工方案，对防水施工人员进行技术交底。
4。2。2、防水卷材进场已按要求抽样送检，并检测合格.
4.2。3、防水施工作业基层隐蔽验收合格,各个细部节点按要求做细部处理。
4.3、自粘聚合物改性沥青卷材防水施工主要技术措施
4.3.1施工流程
清理基层 → 节点处理 → 配制聚合物水泥砂浆 → 涂刮聚合物水泥砂浆粘结层 → 铺贴自粘卷材 → 搭接 → 辊压 → 收头 → 验收
4。3.2施工工艺
（1）基面处理
用铁铲、扫帚等工具清除施工垃圾，使基面干净、无尘。防水施工要求基面找平层水泥砂浆达到一定标号，按设计要求结构面找平，表面抹平压光，基层不允许有凹凸不平松动和起砂弹灰等缺陷存在，阴阳角部位在找平时作半径约50mm的小圆角，以便涂刷施工。
（2)自粘卷材铺贴
因自粘型卷材是在工厂生产时，在其底面涂有一层压敏胶,胶粘剂表面敷有一层隔离纸，施工时只要剥开隔离纸，即可直接铺贴.
（3)节点处理
1） 出结构板管道附加增强防水层：
先将穿墙管周边300mm宽范围内基面清理干净，然后将管壁清洗干净并拉毛，再用聚氨酯防水涂膜沿管口周边基面多遍涂刷封严，涂刷宽度250mm，管口上翻适当高度，并增设胎体增强材料的附加层。
2）各类预留洞口、管口等
结构板在未做找平层之前,先将各预留洞口、管口及周边基面清理干净,然后涂刷一道聚氨酯涂膜防水层,以作增强处理。洞口、管口内壁使用小毛刷进行多遍涂刷。
3）节点加强处理：在节点部位（如：阴阳角、施工缝、变形缝、穿墙管道）先按规范要求进行加强处理。
阴阳角处理:卷材铺设完毕后，将阴阳角位置卷材上表面隔离纸揭除，满铺防水卷材附加层,附加层宽度500mm.梁底部位的搭接缝要避免长缝设置在梁底。
梁底、独基、承台、阴阳角应增设一层附加层。

承台、基础梁附加层示意图

（4）弹线、试铺
在基层上按实际搭接面积弹出粘贴控制线，严格按粘贴控制线试铺及实际粘铺卷材.根据现场特点，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜、难以纠正的现象。卷材应先试铺就位，按需要形状正确剪裁后,方可开始实际粘铺。
(5)搅拌聚合物水泥砂浆
采用不低于42。5级普通硅酸盐水泥配制聚合物砂浆，按照1:10的重量比将聚合物母料与水泥干拌均匀后加水调成浆状，用电动搅拌器将盛在容器里混合物搅拌1-2min，拌匀静置5—8min后备用。
 (6)涂刮聚合物水泥砂浆粘结层
将拌合好的聚合物水泥砂浆涂刮在基层上，根据砂浆涂刮厚度不同选用不同规格的粘霸APF卷材防水系统配套专用的涂刮工具钢齿镘刀进行涂刮（控制在1-3mm厚）。边涂刮聚合物砂浆边将粘霸APF卷材铺贴在上面,并排气辊压粘牢。

(7)铺贴自粘卷材
采用满粘铺贴防水卷材：水平面铺贴:先在基层弹出一条基准线，然后由低向高铺贴.展开卷材同时，揭开隔离纸，沿基准线铺贴，卷材搭接宽度≥80mm（满贴），铺贴后应及时用橡胶压棍压实卷材。垂直面铺贴：垂直面由低向高铺贴,边展开边揭去隔离纸。搭接宽度同上,铺贴后用压棍压实。。铺贴时应二个人配合进行,避免了铺贴不平、不齐。

(8)搭接
搭接：交互搭接时应对准搭接控制线，搭接宽度有设计要求的按设计要求,无设计要求可按长边80mm，短边80mm。施工时撕去接缝自粘边的预留隔离带直接粘贴即可。
卷材搭接部位粘接前，应先用布将卷材擦干净，避免有水泥砂浆污染搭接面。

(9)辊压
卷材每铺贴两幅后，将先铺贴的一幅卷材用专用压辊或手缓缓用力压平，按此顺序依次进行辊压。
（10）卷材搭接边收口密封处理
在粘结层干固后用聚合物作封边处理，收口密封宽度为10mm。 （11)检查、修整
待自粘卷材全部铺贴完毕后,进行一次全面检查,对存在缺陷的地方及时进行修整，以使自粘卷材防水层完全封闭。
4.4注意事项
(1） 拌制聚合物水泥浆料时，注意水灰比，以免影响防水层粘结质量；
(2) 预留的卷材甩茬处应保留隔离纸（膜），并采取妥善的临时保护措施,以保证后续施工的连续性；
（3) 在粘霸APF卷材铺设完成后，必须注意成品保护,安排专人巡查，发现卷材有破损处及时修补，以免留下渗漏水隐患。
2）相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平整.
4.4、防水保护层施工：
4.5.1、地下室外墙保护层施工：采用酚醛保温板保护层。
4。5。2底板保护层50厚C20细石混凝土保护层：
待自粘聚合物改性沥青防水卷材完成并验收合格后，在防水面层上满铺无纺聚脂纤维布隔离层，再在上面施工50厚C20细石混凝土保护层。
4。5。3顶板板保护层为C20细石混凝土保护层兼找坡，最薄处50厚，最厚处150厚，4＊4米分隔缝。
待自粘防水卷材完成并验收合格后在防水面层上满铺无纺聚脂纤维布隔离层，再在上面施工C20细石混凝土保护层。厚度最薄处≥50，最厚处≤150,内配A6@200双向钢筋网，4×4m分缝，缝宽20～30mm,缝填聚苯板，单组份聚氨酯密封胶嵌缝。
4。5、地下室特殊部位防水施工
4.6。1、穿墙管道采用套管式防水法，套管加焊止水环，外墙穿墙螺杆须加止水片，模板和螺杆拆除后，螺杆洞口采用高强度膨胀水泥砂浆封实抹平。
4。6.2、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，涂刷混凝土界面处理剂并及时浇筑掺膨胀剂的高一等级的抗渗混凝土。
4.6.3、垂直施工缝浇筑混凝土前，将其表面清理干净,构件中间加膨胀止水条,涂刷混凝土界面处理剂并及时浇筑掺膨胀剂的高一等级的抗渗混凝
