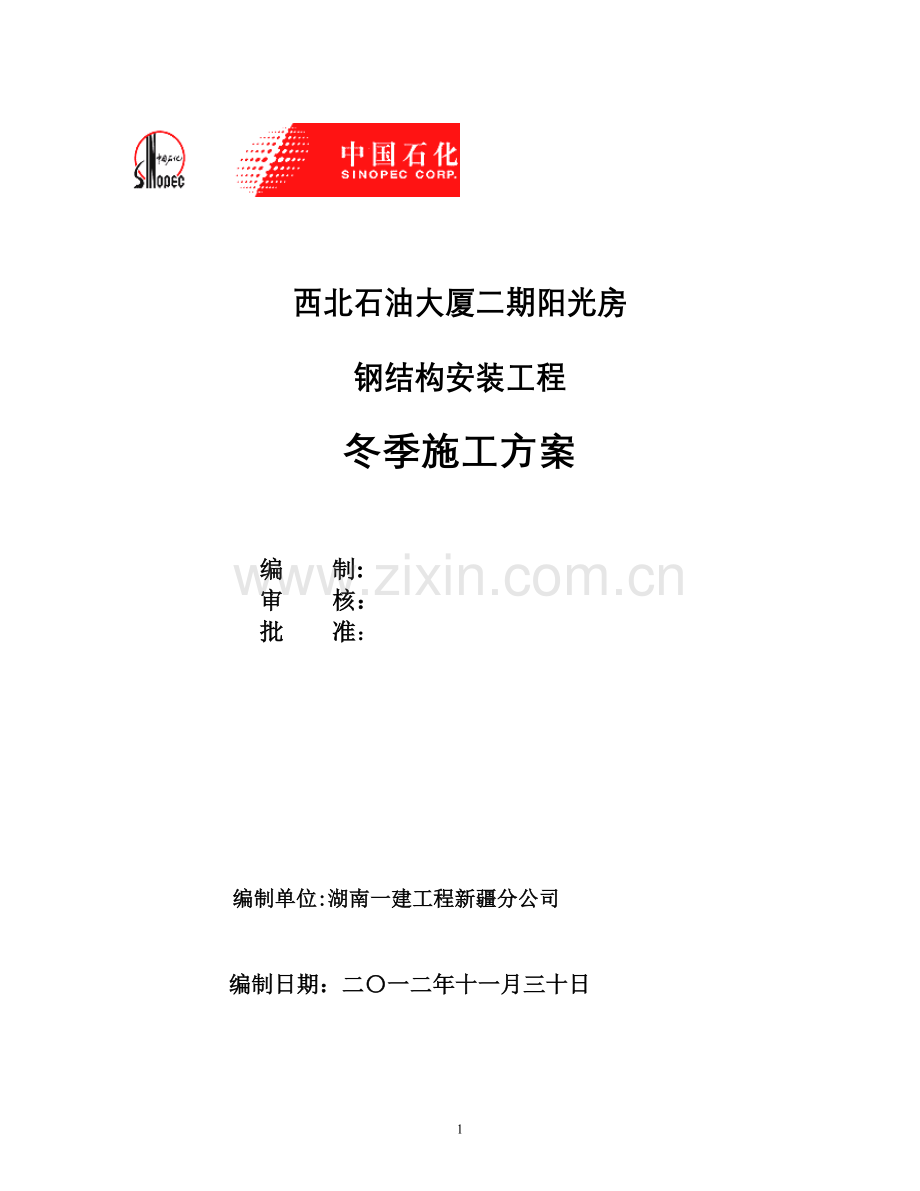

石油大厦冬季施工方案.doc_第1页
第1页 / 共42页
石油大厦冬季施工方案.doc_第2页
第2页 / 共42页
点击查看更多>>
资源描述
石油大厦冬季施工方案13完整 (完整版资料,可直接使用可编辑,推荐下载) 西北石油大厦二期阳光房 钢结构安装工程 冬季施工方案 编 制: 审 核: 批 准: 编制单位:湖南一建工程新疆分公司 编制日期:二〇一二年十一月三十日 目 录 一、 编制依据 二、 工程概况 三、 冬期施工部署 四、 冬期施工准备 五、 冬期施工技术措施 六、 冬期施工安全措施 七、 组织架构 一、编制依据 1。1国家、行业及地方规范和标准 1。1。1 建筑工程冬期施工规程 JGJ104—97 1.1。2 钢结构工程质量施工验收规范GB5 5-2001 1.2 体系文件 GB/T 19001—2000 质量管理体系标准; 1。2.2 GB/T 14001-1996 环境管理体系; 1。2。3 GB/T 28001—2001 职业健康安全管理体系; 1。3 工程施工合同文件 1.4 工程投标技术文件 1.5 施工图纸 二、工程概况 2。1 工程建设概况 2。1.1工程名称:西北石油大厦阳光房钢结构安装工程 2。1。2建设单位:中国石化集团西北石油局 2。1.3建设地点:乌鲁木齐市新市区铁路局西北石油大厦 建筑层数及建筑高度:单层钢框架结构,屋檐高度4.5m。 2。1。5建筑结构类型:钢框架结构 工程规模:建筑面积315。7㎡ 2.1。7要求质量标准:合格 2.1。8要求工期: 钢架工期:10天(有效工期)。 2。2建筑设计特点 本工程为中国石化集团西北石油局西北石油大厦新建阳光房,跨度均为10。5m,单坡钢框架,檐口高度4。5m。 厂房长度为31。5m,跨度为10.5m,檐口高度4.5m。 2。2.3本工程墙面屋面均为夹胶保温玻璃,由装修单位二次施工。 2.2。4屋面雨水排放系统为整体散排水,屋面坡度为1:20; 2.3结构设计特点 2。3.1建筑结构类型:钢框架结构。 建筑物抗震设防烈度:8度. 2.3。3基础形式:扩底墩及墙下基础地梁。 2。3.4本工程钢架材质均采用Q345B,刷普通防锈漆两遍。 2.4 工程施工特点 2。4.1本工程为钢框架结构,钢结构安装时需采用80t汽车吊一台,25t汽车吊一台.. 2。4.2钢结构安装时先进行钢柱的吊装就位,然后安装钢梁,组成一个完整而稳定的框架体系。 2.5 建设地点特征 本工程位于新市区铁路局,采用天然地基,持力层采用卵石地基。持力层承载力特征值 300 KPa . 三、冬期施工部署 3.1 冬期主要施工内容 根据总体进度计划的安排,2021年12月期间,钢结构安装现进入冬季施工阶段,为保证该工程安装质量及施工安全,根据工程实际情况,搭设暖棚全围护,必须切实认真做好冬季施工准备工作。主要工作内容: 钢结构的吊装、安装作业。 3.2 冬期施工日期 3.2。1 冬期施工日期的确定 本工程全程均在冬季施工期内。 3.3 冬期施工组织 3.3。1 项目部成立以项目经理为负责人的冬期施工领导小组,全面负责现场冬施工作。各现场成立各自的冬施管理小组,负责各自施工区域的冬施工作,落实项目部冬施要求. 3.3。2 明确各级施工管理人员冬施责任,制订冬施岗位责任制。 四、冬期施工准备 4.1 冬期施工技术准备 4.1。1成立冬期施工领导小组,落实具体责任人,明确责任.从技术、质量、安全、材料、机械设备、文明施工等方面为冬期施工的顺利进行提供有力的保障. 4。1。2组织技术业务培训,明确职责.方案及措施确定后组织有关人员学习,并向施工班组进行交底。 4.1。3掌握气象资料,定时记录天气预报,随时通报,以便工地做好工作安排和采取预防措施,在不影响工期的前提下合理调整施工顺序,将天气对施工的影响降到最低。 4。2 冬施测温 冬期施工测温主要内容为:暖棚内温度、焊接部位测温。 4.2。1加强暖棚内温度测量,并根据测量情况配合总包方提高供热效果。 4.3 人员培训 提高质量意识、安全意识,加强对冬施措施的理解,严格按国家规定、规范、规程施工。 组织有关人员学习安全防护、防火措施。加强施工人员防风、防滑、防寒、防火、防中毒等方面的安全意识. 4。4 冬期施工现场准备 4。4.1 施工现场的积雪清扫后,积雪堆放应远离机电设备、构件堆放场地。 4。4。2 做好现场机械维修、保养,及时掺加防冻液,确保冬施机械设备正常运转。 5、冬期施工技术措施 5。1钢结构的安装作业 5。1。1钢结构的吊装作业准备 (1)确保按期、顺利、安全地进行吊装工作,安全防护措施要合理、有效,工具房、操作平台、吊篮及防护设施等的积雪应及时清理。 (2)材料:所有松散的材料都要紧固或者转移到安全的区域;在地面上成堆叠放的构件应全面检查防止倒塌; (3)设备:电缆要分开,必要时移到安全的地方;所有的工作平台,起重设备,缆绳和临时结构都要牢固地系好; 检查:安全监督员应彻底检查整个建筑,确保所有的预防措施都已完成。 (4)在吊装构件时先清除构件索具表面的积雪(冰),在索具与构件之间要加薄橡皮垫或麻布垫,以防吊装时滑脱。 (5)在构件运输和堆放时,在构件下必须垫木板或托盘并清除积雪,以防止运输过程中倾滑。堆放场地要平整。 (6)高处作业必须清除构件表面积雪,穿防滑鞋,系安全带,才能进行高处作业,跳板等一定要绑扎牢固并做防滑处理。 5。1。2 测量 (1)加强温度测量的观测,了解暖棚内温度分部情况,为保证加工部位温度提供准确数据。 (2)不能把测放的线弹在有冰的地面上或者其它物休面上,以避免冰雪融化后重复放线,如必须在其上测放时应先凿去冰层. (3)在构件验收、安装及校正时,适当考虑负温下构件的外形尺寸将产生一定的收缩,必要时进行保温工作,以免在安装校正时产生误差。 5.1。3 构件安装 (1)当冬期气候十分恶劣,不能满足工艺要求及不能保证安全施工时,应停止吊装施工。 (2)在冬期一般气候条件下是可以施工的,但应注意保证作业面的安全,设置必要的临时紧固措施。 (3)雪天时,当风力达到或超过4m/s时严禁进行安装施工。雪停后应立即组织人员清除构件上的积雪(特别是钢梁、压型钢板等),并铺上草垫以免施工人员在上面行走时脚下打滑。 (4)下雪后在吊装构件时应先清除构件、索具表面的积雪(冰),以防吊装时滑脱。 (5)构件运输到现场堆放时,在构件下必须垫放枕木或木方并清除积雪,以防止倾滑,堆放场地要平整,如场地情况不好,应当及时填平,以保证构件的堆放。 (6)高处作业必须清除构件表面积雪,穿防滑鞋,系安全带,才能进行高处作业,跳板等一定要绑扎牢固。 冬期焊接施工 根据目前工程工期要求,本钢结构安装工程需进行冬期施工,针对新疆地区冬期气候寒冷、风大等不利于焊接施工因素,除严格执行规范及焊接规程规定外,故需制订出满足现场安装工程进度、质量要求的冬期施工焊接方案,并严格按照方案进行现场焊接施工。 冬期焊接防护措施低温焊接施工时,应保证焊接施焊环境尽可能接近常温,即在施焊前做好防护措施及焊接温度控制. ① 设防护密实在防风篷,防止冷空气侵入。架设火盆提高暖棚内温度,同时使用热风幕等设备保持暖棚内温度适宜电焊作业. ② 针对暖棚内温度不均情况,加强不同部位的温度测量,并采取有效措施,提高作业局部的温度,保证焊接部位的温度符合焊接要求。 ③ 对于无法达到焊接要求温度的部位,采用火焰加热法,对施焊的焊缝接头进行预热、层温控制、后热处理。 ④ 防风暖棚既要保证暖棚内温度,防止冷风吹入,又要考虑焊接烟雾的排出,保证暖棚内的空气质量和施工安全. ⑤ 由于暖棚属易燃品,焊接时采用接焊器等设备控制火花飞溅,同时注意焊接位置和暖棚距离,保证安全距离. (1)焊接材料的选择、使用 为保证焊缝不产生冷脆,负温度下焊接用的焊条,在满足设计强度的要求下,优先用屈服程度较低、冲击韧性好的低氢型焊条. (2)焊接材料的贮存 焊剂及碱性焊条的焊药易潮,特别在负温度时,所以它们在使用前必须按照质量说明书的规定进行烘焙。使用时取出放在保温筒内,做到随用随取.焊剂及碱性焊条的焊药外露2小时后必须要重新烘焙.所使用的焊条、焊丝要贮存在通风干燥的地方,保证焊条的良好性能。 5.2 脚手架工程冬施措施 5。2. 1冬施期间要随时清理脚手架上的积雪、杂物,一方面减少脚手架的雪荷载,另一方面避免出现人员滑倒事故。 5.2。2加强脚手架与结构间的拉接,提高脚手架抗风荷载的能力。 冬期施工结束后及时检查脚手架基础是否稳定,避免由于土层解冻造成脚手架下沉。 六、冬期施工安全措施 冬期施工当中安全更加重要,故固提出以下注意事项指导施工。 6。1 冬期施工安全管理措施 (1)坚持用好安全“三件宝",所有进入现场人员必须戴安全帽,高处作业人员必须系好安全带,穿软底防滑绝缘鞋。 (2)钢爬梯、吊篮、平台、吊物钢管等,应设计得轻巧、牢靠、实用,制作焊接牢固,检查合格,并按规定正确使用。 (3)电焊作业台搭设力求平稳、安全、周围设防护栏杆,所有设置在高处的设备、机具,必须放置在指定的地点,要有防护棚,避免载荷过分集中。并要绑扎,防止机器工作中松动. (4)重点把好高处作业安全关,高处作业人员须体检合格。严禁酒后作业,带伤、带病作业。工作期间,严禁喝酒、打闹。小型工具、焊条头子、高强螺栓尾部等放在专用工具袋内。使用工具时,要握持牢固。手持工具也应系安全挂绳,避免直线垂直交叉作业。 (5)起重指挥要果断,指令要简单、明确。按“十不吊"操作规程认真执行. (6)合理安排各道工序,穿插施工,采光带骨架等焊接作业在气温适宜时完成以保证焊接工程质量。 (7)及时了解天气情况,合理调整工序,将恶劣天气对工程进度的影响将至最低。 (8)冬期施工应做好防火工作。取暖、生火须经申请同意或报有关保卫部门批准.施工现场的生产和生活用火,须做到有制度、有消防器材和工具、有专人负责看管,做到人走火灭. (9)使用焦炉、煤炉生火的场所,必须设通风孔,有专人看管,保持空气畅通,防止中毒和火灾事故。 (10)冬期施工必须进行采用防滑措施,行走或施工时增加托盘或防滑木板。 6。2 冬期施工机械管理措施 6.3。1 吊装时看不清信号不准起吊,6 级风以上不能进行高空作业和吊车吊装作业。冬期施工期间对各种机具进行保温,随时消除冰雪,防止锈蚀。 七、冬期施工组织架构 项目经理: 窦龙华 7.1 冬季施工管理机构 技术负责人: 许浩洲 冬季施工安全员: 白生海 施工班组 检测员: 王旭恒 材料设备管理员: 孙飞 现场技术员: 邵栋 质量安全员: 白生海 13 屋面施工方案 一、工程概况     根据设计要求,屋面防水等级为Ⅱ级,防水层耐用年限15年,防水材料为2mm厚自粘橡胶沥青防水卷材和1.5mm厚聚氨脂防水,找坡材料为水泥炉渣,保温隔热材料为挤塑型聚苯保温板。 二、屋面具体做法: 1、保温上人屋面做法 1)、找坡层:1:8水泥炉渣找坡,最薄处20厚,坡度2%,振捣密实。 2)、找平层:20mm厚1:3水泥砂浆找平 3)、防水层:2mm厚自粘橡胶沥青防水卷材 4)、找平层:20mm厚1:3水泥砂浆找平 5)、保温层:挤塑聚苯保温板,厚度为1栋、2栋住宅屋面35mm,1栋、2栋商铺屋面及5栋40mm,3栋屋面50mm,4栋屋面30mm。 6)、找平层:25mm厚1:3水泥砂浆找平层。抹平收水后二次压光,充分养护。并按不大于24m2根据屋面实际留设分格缝。 7)、刚性层:40mm厚C20细石钢筋砼内配Φ4@200钢筋双向分仓按柱网,最大6000*4000,仓缝20mm宽,用防水油膏崁实。8)、结合层:10mm厚1:2.5水泥砂浆结合层。 9)、面层:15mm厚铺地砖,用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5mm。用1:1水泥砂浆(加建筑胶)勾缝。按水泥砂浆找平层分格缝的相应位置以及与立面交接处分格,采用密封材料嵌缝。 2、保温不上人屋面做法 1)、找坡层:1:8水泥炉渣找坡,最薄处20厚,坡度2%,振捣密实。 2)、找平层:20mm厚1:3水泥砂浆找平 3)、防水层:2mm厚自粘橡胶沥青防水卷材 4)、找平层:20mm厚1:3水泥砂浆找平 5)、保温层:挤塑聚苯保温板,厚度为1栋、2栋住宅屋面35mm,1栋、2栋商铺屋面及5栋40mm,3栋屋面50mm,4栋屋面30mm。 6)、找平层:25mm厚1:3水泥砂浆找平层。抹平收水后二次压光,充分养护。并按不大于24m2根据屋面实际留设分格缝。 7)、刚性层:40mm厚C20细石钢筋砼内配Φ4@200钢筋双向,分仓按柱网,最大6000*4000,仓缝20mm宽,用防水油膏崁实。 3、涂膜防水屋面 1)、找平层:6mm厚1:2.5水泥砂浆找平 2)、防水层:1.5mm厚聚氨脂防水涂膜两遍 3)、找平层:4mm厚1:2.5水泥砂浆找平 4)、面层:外墙涂料 4、地下室屋面 1)、防水层:2mm厚自粘橡胶沥青防水卷材 2)、找平层:20mm厚1:3水泥砂浆找平 3)、找坡层:1:6水泥炉渣找坡,最薄处40厚,坡度0.5%,振捣密实。 4)、找平层:20mm厚1:3水泥砂浆找平 5)、防水层:2mm厚自粘橡胶沥青防水卷材 6)、找平层:20mm厚1:3水泥砂浆找平 7)、刚性层:70mm厚C20细石钢筋砼加3%渗透结晶型防水剂内配ΦR5@200(带肋)钢筋双向,分仓按柱网,最大6000*4000,仓缝20mm宽,用防水油膏崁实。 8)、满铺70mm厚卵石夹粗砂滤水层,上铺土工布一道覆盖种植土。 三、施工方法 1、部署安排 一般情况下,由高处向低处施工(先施工高层次屋面,后施工低层次屋面)。 2、屋面工程工艺流程 基层清理→管根固定→找坡层施工→保温层施工→找平层施工→防水层施工→防水保护层施工。 四、屋面找坡层施工工艺 1、基层处理:将结构板面上表面的松散杂物清扫干净,突出基层表面的灰渣等粘结物要铲平。先将出屋面的管根、变形缝、栏板根部处理好。表面应干燥、平整,不得有松散、开裂、空鼓等缺陷。 2、管根固定:穿屋面结构的管道(包括通风道)均已安装完毕,在找坡层施工前,管根应用细石混凝土塞堵密实。 3、炉渣找坡:找坡坡度不小于2%。操作前按坡度在屋面栏板上弹出标明炉渣铺设的厚度及坡度线。另外,在屋顶做出找坡灰饼,以示炉渣铺设的厚度。单坡屋面最高点拉平,炉渣铺设由高向低。 4、 找坡炉渣按水泥:炉渣=1:8(体积比)配合比控制。即1袋水泥(50kg),5灰斗车炉渣(0.3m3)。水泥与炉渣浇水搅拌均匀、滚压密实。 五、屋面保温层施工工艺 1、操作工艺 a、基层清理:注意找坡层表面的清洁; b、铺设保温板:保温板的铺设程序应以周边开始向中心铺设,除在排气道处拉开间隙,其余板块之间应拼缝紧密,板块应铺平。 c、考虑到炉渣找坡层较厚,不容易干燥。按排气屋面做排气道。在事先确定的找平层的分格缝处。将保温板拉开40mm左右的间隙。排气道应纵横贯通,并与大气连通的排气孔相通。排气出口埋设排气管,采用Ф32*3mm塑料管,管壁下端50mm长度内打出小孔,作为排气孔。排气管可按距找坡最高点屋面短向1/3处设置一道。排气道与排气孔具体作法可参照陕02J02页24○1、○2节点详图。 d、保温层施工完成后,应及时铺抹水泥砂浆找平层。 2、质量标准 (1)主控项目 a、保温材料的表观密度、导热系数以及板材的强度,含水率必须符合设计要求。 检验方法:检查出厂合格证、质量检验报告和现场抽样复验报告。 b、保温层的含水率必须符合设计要求。检验方法:检查现场抽样检验报告。 (2)一般项目 a、保温层的铺设应紧贴基层,铺平垫稳,找坡正确。检验方法:观察检查。 b、保温层厚度的允许偏差:±5%。且不得大于4mm。检验方法:用钢针插入和尺量检查。 c、保温层允许偏差 项次  项   目  允许偏差(mm)  检验方法 1   表面平整度   5  2m靠尺和楔形塞尺检查 2  保温层厚度  ±5% ≤4  用钢针插入和尺量检查 六、屋面找平层施工工艺 1、操作工艺 1)贴点标高、冲筋:根据坡度要求,拉线找坡,按1—2m贴灰饼,铺抹找平砂浆时,先按流水方向以间距1—2m冲筋,并按不大于24m2根据屋面实际留设分格缝。分格缝的位置必须同技术人员根据每个屋面的具体情况事先确定。分格缝宽度20mm。将缝与下层保温层留置的排气道、上层屋面地砖的分格缝设在一个位置上。放置分格缝木条的方法是:在已定分格缝的位置上放置分格缝木条,木方上平与灰筋上平一致,同时用水泥砂浆固定牢固。然后使用与灰筋同类的水泥砂浆进行装挡抹灰。以灰筋和木条为准用刮杠搓平,待收水后用铁抹子压实抹平,终凝前取出分格条。 2)铺抹水泥砂浆:按分格块装灰、铺平,用刮杠靠冲筋条刮平,找坡后用木抹子搓平,用铁抹子压光,待浮水沉失后(人踏上去有脚印但不下陷为度),再用铁抹子压第二遍即可。 3)凡与突出屋面结构的连接处、转角处,均应做成半径为50mm的圆弧或斜长为100mm的钝角。见右图示。立面抹灰高度不得小于250mm,卷材收头的凹槽内抹灰应显45°。排水口周围应做边长(半径)为50cm和坡度不小于5%的环形洼坑。 4)养护:找平层抹平、压实以后12h可喷水养护或喷冷底子油养护,一般养护期为7d,经干燥后铺设防水层。 2、质量标准 (1)主控项目 a、找平层的材料质量及配合比必须符合设计要求。检验方法:检查出厂合格证、质量检验报告和计量措施。 b、找平层的排水坡度必须符合设计要求:2%的排水坡度。检验方法:用水平仪(水平尺)、拉线和尺量检查。 (2)一般项目 a、基层与突出屋面结构的交接处和基层的转角处,均应做成圆弧,且整齐平顺;内部排水的水落口周围、找平层应做成略低的凹坑。检验方法:观察和尺量检查。 b、找平层应平整、压光,不得有酥松、起皮现象。 c、找平层分格缝的位置和间距,应符合方案要求。检验方法:观察和尺量检查。 d、找平层表面平整的允许偏差为5mm。检验方法:用2m靠尺和楔形塞尺检查。 七、自粘橡胶防水卷材施工工艺 1、 基层清理 基层清理时必须将突出基层表面的异物、砂浆疙瘩等铲除,并将尘土杂物清扫干净。阴阳角等处更应仔细清理,若有油污、铁锈等,应以砂纸、钢丝刷、溶剂等予以清除干净。 2、基层干燥 防水层施工,基层要干燥,简易测定方法是:将 lm 见方的防水卷材倒盖在基层表面上,静置3~4h 后掀开检查,若覆盖处的基层表面与卷材上无水印,即可进行防水施工。 3、自粘橡胶防水卷材施工 (1)涂刷基层处理剂(冷底子油)。在已经处理好的基层上涂刷基层处理剂,用长柄滚刷将基层处理剂涂刷在基层表面,要涂刷均匀,不得漏刷或露底。基层处理剂涂刷完毕,必须达到干燥程度(手摸不粘)方可施行热熔法施工,以避免失火。 (2)细部附加增强处理。对于阴阳角、管道根部等部位应做增强处理。方法是先按细部形状将卷材剪好,不要加热,在细部贴一下,视尺寸、形状合适后,再将卷材的底面(有热熔胶的一面),用手持汽油喷灯烘烤,待其底面呈熔融状态,即可立即粘贴在已涂刷一道密封材料的基层上,并压实铺牢。 (3)弹粗线。在已处理好并干燥的基层表面,按照所选卷材的宽度留出搭接缝尺寸,将铺贴卷材的基准线位置线弹好,以便按此基准线进行卷材铺贴施工。 (4)热熔铺贴卷材。采用“滚铺法”满粘,先铺粘大面、后粘接搭接缝,这种方法可以保证卷材铺贴质量。 1)熔粘端部卷材。将整卷卷材(勿打开)置于铺贴起始端,对准基层上已弹好的粉线,滚展卷材约1m,由一人站在卷材正面将这1m卷材拉起,另一人站在卷材拉起,另一人站在卷材底面(有热熔胶)手持液化汽火焰喷枪,慢旋开关、点燃火焰。调呈蓝色,使火焰对准卷材与基面交接处同时加热卷材底面与基层面,待卷材底面胶呈熔融状即进行粘铺,不得过分加热或烧穿卷材。再由一人以手持压辊对铺贴的卷材进行排气压实,不得有空鼓、皱折,这样铺到卷材端头剩下约30cm 时,将卷材端头翻放在隔热板上,再行熔烤,最后将端部卷材铺牢压实。 2)滚粘大面卷材。起始端卷材粘牢后,持火焰喷枪的人应站在滚铺前方,对着待铺的整卷卷材,点燃喷枪使火焰对准卷材与基层面的夹角。 喷枪距卷材及基层加热处约0.3~0.5m,往复移动烘烤(不得将火焰停留在一处直火烧烤时间过长,否则易产生胎基外露或胎体与改性沥青基料瞬间分离),至卷材底面胶层呈黑色光泽并伴有微泡(不得出现大量大泡),即及时推滚卷材进行粘铺,后随一人施行排气压实工序。 3)卷材搭接缝施工。卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键之一。搭接缝不随大面一次粘铺,而做专门处理是为保证屋面热熔型卷材防水层的铺贴质量。搭接缝及收头的卷材必须 100%烘烤,粘铺时必须有熔融沥青胶从边端挤出,用刮刀随即将挤出的热熔胶刮封接口,使接缝粘结严密。操作方法: 为搭接缝粘结牢固,先将下层卷材(已铺好)表面的防粘隔离层熔掉,为防止烘烤到搭接缝以外的卷材,应使用烫板搭接粉线移动,火焰喷枪随烫板移动,由于烫板的挡火作用,则火焰喷枪只将搭接卷材的隔离层熔掉而不影响其他卷材。粘贴搭接缝:一手用抹子或刮刀将搭接缝卷材掀起,另一手持火焰喷枪(或汽油喷灯)。从搭接缝外斜向里喷火烘烤卷材面,随烘烤熔融随粘贴,并须将熔融的沥青挤出,以抹子(或刮刀)刮平。搭接缝或收头粘贴后,可用火焰及抹子沿搭接缝边缘再行均匀加热抹压封严,或以密封材料沿缝封严,不得有皱折、翘边、鼓泡等缺陷。卷材搭接宽度,长边短边均不应小于100mm。 铺贴后的卷材应平整、顺直,搭接尺寸正确,不得有扭曲现象。   (5)自粘橡胶防水卷材铺贴注意事项 1)热熔法同材性的关系。自粘橡胶防水卷材改性基料成分不同,因之软化点、熔融度及熔化速度亦不同。施工人员对所选卷材应进行探索试验,调节火焰距离以及烘烤时间,观察卷材底面热熔胶的熔融状态以及辅贴后卷材的粘贴强度,积累经验后,用于大面积施铺。 2) 烘烤温度对卷材的影响。当喷嘴全部开放时,火焰的端部温度约为1300℃左右,火焰中心的温度约1100℃左右,调节喷枪开关可将温度降至1000~800℃左右。在这样的高温下实施热熔法施工,要求在对卷材材性了解的基础上熟练掌握持枪烘烤技术。 3) 常温下,正确施工的热熔型卷材防水层,其粘结强度可大于0.5MPa,能满足质量要求。但在低温下施工,热熔胶冷却较快,往往影响粘铺质量,这就需要丰富的经验和熟练的操作技术,必要时,可同时使用两把火焰喷枪(或喷灯)进行加热操作,以使热熔胶熔融均匀,保证粘铺质量。 4、质量标准 (1)主控项目 a、卷材防水层所用卷材及其配套材料,必须符合设计要求。检验方法:检查出厂合格证、质量检验报告和现场抽样复验报告。 b、卷材防水层不得有渗漏或积水现象。检验方法:雨后或淋水、蓄水检验。 c、卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造,必须符合设计要求。检验方法:观察检查和检查隐蔽工程验收记录。 (2)一般项目 a、卷材防水层的搭接缝应粘(焊)结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷;防水层的收头应与基层粘结并固  定牢固,缝口封严,不得翘边。检验方法:观察检查。 b、卷材防水层上的水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层;刚性保护层的分格缝留置应符合设计要求。检验方法:观察检查。 c、排汽屋面的排汽道应纵横贯通,不得堵塞。排汽管应安装牢固,位置正确,封闭严密。检验方法:观察检查。 d、卷材的铺贴方向应正确,卷材搭接宽度的允许偏差为-10mm。检验方法:观察和尺量检查。 (3)蓄水试验 下水口用气堵封严,蓄水24h,蓄水深度最低不小于2cm,以不渗不漏为合格。蓄水合格后,应立即进行防水保护层施工。 八、 屋面保护层施工工艺 保护层设计为15厚铺地砖。用3厚1:1水泥砂浆(加建筑胶)粘贴,缝宽5mm。用1:1水泥砂浆(加建筑胶)勾缝。 除了已确定分好的屋面大面的分格缝外,屋面地砖分格缝还应在与屋面栏板交接处,出屋面机房间墙的交接处,与烟道、管道、排气孔的交接处等部位设置。缝宽10~20mm,采用密封材料嵌缝。 1、工艺流程 做灰饼→找标高、拉线→铺砌屋面砖→勾缝。 2、找标高、拉线 按设计要求做屋面地砖的灰饼。按每两个平方一个灰饼,在防水隔离层上做灰饼。 3、铺砖 对进场的地砖进行挑选,将有裂缝、掉角、翘曲和表面上有缺陷的板块剔出,强度和品种不同的板块不得混杂使用。拉水平线,根据屋面分格缝分段进行铺砌,先在每段的两端头各铺一排地砖,以此作为标准进行码砌。铺砌前,将防水隔离层上清理干净后,铺一层25mm 厚的砂浆结合层,不得铺的面积过大,随铺浆随砌,方砖铺上时略高于面层水平线,然后用橡皮锤将方砖敲实,使面层与水平线相平。方砖缝隙不宜大于5mm。要及时拉线检查缝格平直度,用靠尺检查方砖的平整度。操作程序是: 1)铺砖前将砖板块放入半截水桶中浸水湿润,晾干后表面无明水时,方可使用; 2)防水层上均匀甩素水泥砂浆(水灰比0.4~0.5,按胶使用说明书掺胶),甩浆面积不要过大,铺多少甩多少; 3)水泥砂浆结合层的厚度25mm,结合层砂浆配合比宜为1∶3(水泥:砂)的干硬性砂浆(内掺胶料,胶料配比见说明书)。随拌随用,初凝前用完,防止影响粘结质量; 4)铺砌时,砖的背面朝上抹粘结砂浆,铺砌到结合层上,砖上楞略高出水平标高线,找正、找直、找方后,砖上面垫木板,用橡皮锤拍实,顺序从内退着往外铺砌,做到面砖砂浆饱满,相接紧密、坚实,与管道相接处,用砂轮锯将砖加工成与铁管相吻合。铺地砖时,最好一次铺一格。 5)拨缝、修整:铺完2 至3 行,应随时拉线检查缝格的平直度,如超出规定应立即修整,将缝拨直,并用橡皮锤拍实。此项工作应在结合层凝结之前完成。 4、勾缝 屋面地砖铺砌后2d 内,应根据设计要求的材料进行勾缝,填实灌满后将面层清理干净,待结合层达到强度后,方可上人行走。 5、养护 铺完砖24h 后,洒水养护,养护时间不少于7d 九、细部构造施工工艺 1、基本规定 (1)屋面的檐口、泛水、水落口、变形缝、伸出屋面管道等部分均应进行防水增强处理。 (2)用于细部构造的防水材料,虽然品种多,用量少,但其作用非常大,应按照有关材料标准进行检查验收。 2、细部构造做法 屋面防水细部构造做法、设计资料不全,按下列要求施工。 (1)栏板泛水的防水构造做法 铺贴泛水处的卷材应采取满粘法。泛水收头两种密封形式;砖墙上的卷材收头后入砖墙凹槽固定密封。具体作法见陕02J02:7-3。混凝土栏板墙上的卷材收头采用20×0.55镀锌钢板压条用水泥钉钉牢(中距300)并作密封处理,密封处理的方法均应留出凹槽并用密封材料覆盖。见陕02J02:7-6。 (2)水落口防水构造做法 a)直式水落口杯上口的标高、横式水落口的下口标高应设置在天沟底的最低处。 b)防水层伸入水落口杯内不应小于50mm。 c)水落口周围直径500mm范围内坡度不应小于5%。 d)水落口杯与基层接触处应留宽20mm,梁20mm凹槽,并嵌填密封材料。直式水落口做法见陕02J02:10-1;横式水落口做法见陕02J02页9。 (3)栏板过水孔构造做法 a)根据排水坡度要求留设过水孔。 b)留置的过水孔高度不应小于150mm,宽度不应小于250mm。 c)过水孔防水层铺贴严密,收头封严。 (4)伸出屋面管道的防水构造 a)管道根部直径500mm范围内,找平层应抹出高度不小于30mm的圆台。 b)管道周围与找平层之间应预埋20mm×20mm的凹槽,并用密封材料嵌填严密。防水层收头应用金属箍箍紧,并用密封材料封严,见西南03j201-1,21-5。 (5)屋面出入口构造 屋面垂直出入口防水层收头应压在压顶圈下,见西南03j201-1,21-5。水平出入口防水层收头应压在混凝土踏步下。防水层的泛水应设护墙,见西南03j201-1,21-5。 十、 质量保证措施 1、施工前,应严格按照国家现行施工规范和验评标准编写施工方案,对操作工人做好技术交底工作。 2、所有进场物资必须有合格的材质证明、出厂合格证和试验报告。做好进场检验工作,该复试的材料及时取样复试,不合格的材料,不得在屋面工程中使用。 3、施工中严格实行“三检制”,做到检查上道工序,保证本道工序,服务下道工序,真正做到严格控制工序质量,不合格的工序不移交。 4、质检人员必须严格控制施工过程中的质量,在施工过程中严格把关,不得隐瞒施工中的质量问题,并督促操作者及时整改。 5、防水层施工前应检查:基层是否有空鼓、起砂现象;坡度是否正确;出水口标高是否合适;泛水高度是否满足。若达不到要求,应补救使其满足。 6、淋水试验:屋面防水做完后,应做淋水试验。雨天应对屋面板进行检查,看有无渗漏之处。 7、应注意的质量问题: 1)找平层出现起砂、空鼓、开裂:应认真做好养护及基层清理工作。 2)倒泛水:施工中及时拉线检查找坡情况,不合要求的要立即整改。 3)防水层空鼓:防水层铺贴时应认真操作,正确掌握基层含水率(9%),铺贴应平实,压边紧密,粘结牢固。 4)防水层渗漏:细部位置应认真操作,铺贴附加层时,应使附加层紧贴到位,封严、压实,不得有翘边等现象。 十一、安全保证措施 1、牢固树立“安全第一、预防为主”的安全生产方针。操作前,现场管理人员必须向操作班组进行安全技术交底,积极开展班前安全活动,安检人员勤检查、督促。 2、屋面四周女儿墙以上的外脚手架(防护栏杆),屋面工程施工中严禁拆除。 3、屋面工程施工中,屋内的杂物等物料严禁从屋面直接向下抛掷。 4、存放卷材和胶粘剂的仓库或现场要严禁烟火,如需用明火,必须有防火措施,且应设置一定数量的灭火器材和砂袋。 5、油桶要平放,不得两人抬运,在运输过程中,注意平衡,精神要集中,防止不慎跌倒造成伤害。 6、运上层面的材料,应平均分散堆放,随用随运,不得集中堆放。 7、使用喷灯时,应清除周围的易燃物品,必须远离底子油,严禁在涂刷底子油区域内使用喷灯。喷灯汽油不得过满,打气不应过足,在用火地点必须备有防火器材。 十二、 文明施工、成品保护措施 1、材料应按规定位置堆放,堆放应整齐。 2、每项工序施工时,均应做到工完料尽场清。 3、保温层施工完成后,应及时铺抹水泥砂浆找平层,以保证保温效果,施工中不得损坏保温层。 4、找坡、找平、保护层施工完成后,未达到一定强度时,不得上人踩踏,推小车运输时,应先铺脚手板车道,以防损坏面层。 5、内排水口、通风道口、屋面变形缝处应采取临时封堵措施,防止杂物进入堵塞。 6、铺贴好的卷材防水层,应进行保护,严禁在防水层上进行施工作业和运输。 7、穿过屋面防水层的管道,在施工中与完工后不得损坏变位。 目录 第一章工程特点0 第二章编制依据0 第三章冬季施工安全监理工作流程1 第四章冬季安全监理工作的控制要点及目标值3 第五章冬季施工安全监理工作的方法及措施9 第六章监理人员安全工作职责12 第七章监理安全工作制度13 第一章 工程特点 1。1 工程名称:中国石油天津大厦工程 1.2 建设地点:中国石油天津大厦工程位于滨海第二大街与太湖西路交口的西北侧,北侧紧邻发大街,西侧紧邻北海东路。周围建筑物较少,仅北海东路西侧的白云蓝天酒店离本工程场地较近(见图1),周边地下管线也相对较为简单。 图1 1。3 建设单位:中国石油渤海钻探工程 项目管理单位:天津房友工程咨询 监理单位:天津市建设工程监理公司 勘察单位:天津华北工程勘察设计 设计单位:武汉市建筑设计院 施工单位:中国建筑第八工程局 2、工程特点 2.1、中国石油天津大厦工程主要由主楼、辅楼A、辅楼B组成;总建筑面积:99899。56㎡(其中地上:85574.96㎡;地下:14324。6㎡,含人防工程6037㎡);主楼地上23层,地下2层,高度99。9m,结构形式钢筋混凝土框架—核心筒结构;辅楼A与辅楼B地上5层,地下1层,高度25.6m,结构形式钢筋混凝土框架结构。 2。2、本工程基坑深度不一,其中车库出入口基坑深度为0~5.85m,围护结构采用SMW工法桩,内侧共用辅楼围护,坡道最深边围护采用灌注桩加双轴搅拌桩,内部设一道混凝土支撑;辅楼地下一层基坑深度6m,采用双排灌注桩加双轴搅拌桩止水帷幕进行围护,另在四角分别设置一道混凝土角撑;主楼基坑深度12。3m,与楼座基坑落差约6.3m. 第二章编制依据 一、《中华人民共各国建筑法》; 二、《中华人民共和国安全生产法》; 三、《建设工程安全生产管理条例》; 四、《工程建设标准强制性条文》(第九篇 施工安全): 1、《施工现场临时用电安全技术规范》JGJ46—2005; 2、《建筑施工高处作业安全技术规范》JGJ80-91; 3、《建筑机械使用安全技术规程》JGJ33-2021; 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2021 5、《建筑施工门式钢管脚手架安全技术规范》JGJ128—2000; 6、《龙门架及井架物料提升机安全技术规范》JGJ88-92; 7、《建筑地基处理技术规范》JGJ79-2002; 8、《建筑施工安全检查标准》JGJ59-2021; 10、《混凝土结构工程施工质量验收规范》(GB5 4—2002) 11、《混凝土质量控制标准》(GB50164-92) 12、《钢筋焊接及验收规程》(JGJ 18-2003) 13、《混凝土强度检验评定标准》(GBJ107—87) 14、《建筑地面工程施工质量验收规范》(GB5 9—2002) 五、冬期施工专项方案 第三章 冬季施工安全监理工作流程 一、安全监理工作流程: 熟悉图纸→编制安全监理细则→审核施工单位的施工组织设计、专项施工方案、安全应急救援预案→核查施工单位的安全生产许可证,检查施工单位的安全生产管理体系是否健全,并检查施工单位的安全规章制度、特殊工种上岗证、安全技术交底→检查施工单位的施工机具的合格证及保养情况→检查施工操作人员的安全教育培训资料→检查施工现场的机具布置等是否与总平面图相符→巡视检查现场施工安全工作,检查施工用电是否规范、脚手架搭设是否规范、三保的使用情况、四口的防护措施,并针对情况发出联系单、通知单等及时督促施工单位整改,督促施工单位安全管理体系有效运转→整理安全资料,进行归档。 二、冬季施工安全监理流程图施工单位 冬季安全文明施工组织方案申报 施工单位 冬季安全文明施工实施 监理单位 冬季安全文明施工日常巡视、定期检查 施工单位 进入正常施工状态 监理单位 签发安全隐患通知 施工单位 安全隐患整改 1、安全资质 2、特种作业人员资格 3、安全文明管理制度 4、安全组织机构及人员配置 5、安全文明预防及纠正措施 6、安全操作规程 7、施工机械设备技术性能 8、安全事故处理应急预案 监理单位 冬季安全文明施工组织方案审查 异常 第四章 冬季安全监理工作的控制要点及目标值 一、安全监理工作的控制要点 1、审查冬期施工方案 (1) 将不宜冬季施工的分项、分部工程安排在冬期前后完成,审查其冬季施工进度计划的
