楼模板支撑 安全技术交底正式版

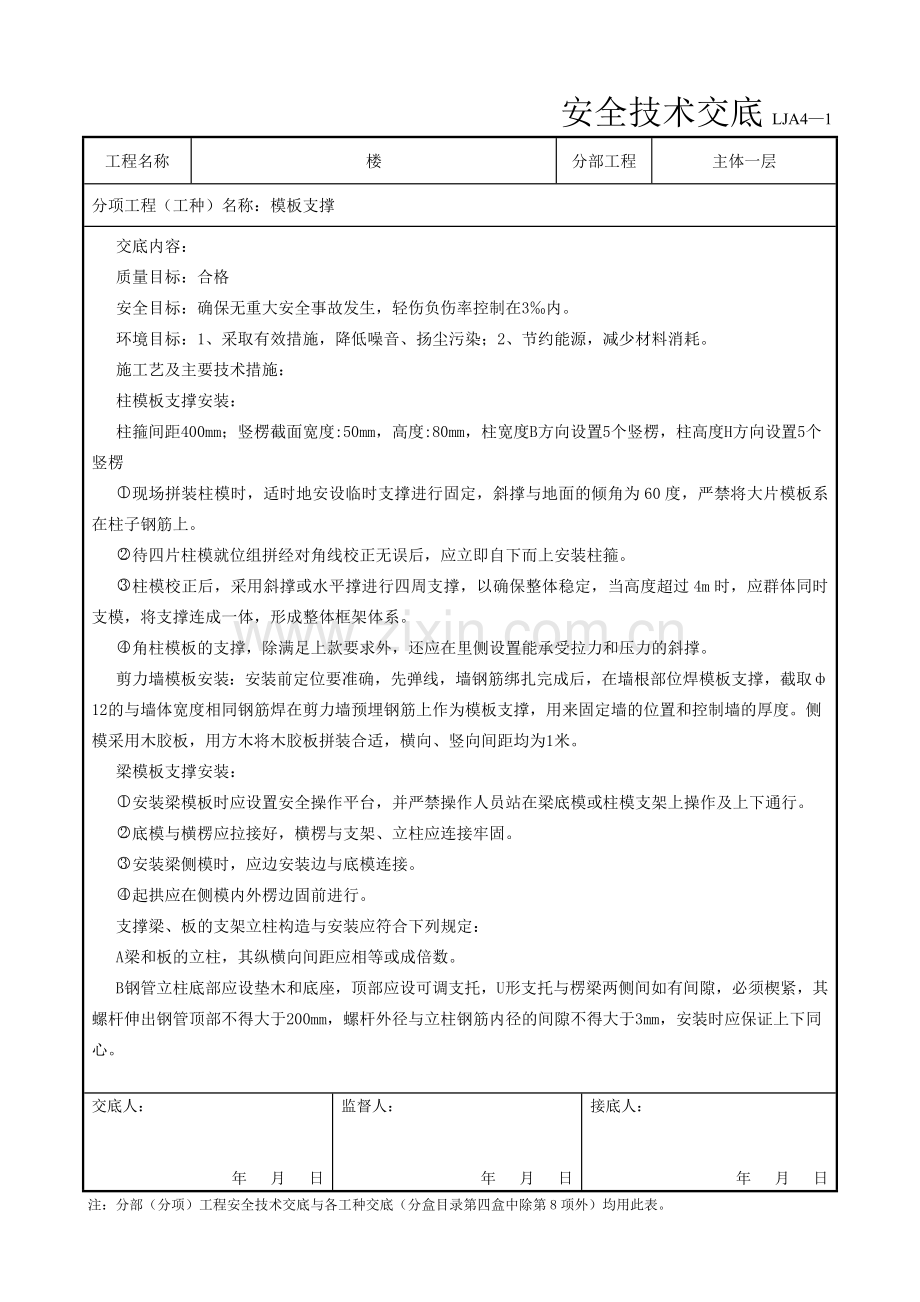

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体一层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体一层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
安全技术交底 LJA4—1
工程名称
楼
分部工程
主体二层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体二层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
安全技术交底 LJA4—1
工程名称
楼
分部工程
主体三层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体三层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
安全技术交底 LJA4—1
工程名称
楼
分部工程
主体四层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体四层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
安全技术交底 LJA4—1
工程名称
楼
分部工程
主体五层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
楼
分部工程
主体五层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。
安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
储藏室
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
储藏室
分项工程（工种）名称：模板支撑
交底内容：
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为2.1米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
主体一层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
主体一层
分项工程（工种）名称：模板支撑
交底内容：
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为2.9米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
主体三层
分项工程（工种）名称：模板支撑
交底内容：
质量目标：合格
安全目标：确保无重大安全事故发生，轻伤负伤率控制在3‰内。
环境目标：1、采取有效措施，降低噪音、扬尘污染；2、节约能源，减少材料消耗。
施工艺及主要技术措施：
柱模板支撑安装：
柱箍间距400mm；竖楞截面宽度:50mm，高度:80mm，柱宽度B方向设置5个竖楞，柱高度H方向设置5个竖楞
现场拼装柱模时，适时地安设临时支撑进行固定，斜撑与地面的倾角为60度，严禁将大片模板系在柱子钢筋上。
待四片柱模就位组拼经对角线校正无误后，应立即自下而上安装柱箍。
柱模校正后，采用斜撑或水平撑进行四周支撑，以确保整体稳定，当高度超过4m时，应群体同时支模，将支撑连成一体，形成整体框架体系。
角柱模板的支撑，除满足上款要求外，还应在里侧设置能承受拉力和压力的斜撑。
剪力墙模板安装：安装前定位要准确，先弹线，墙钢筋绑扎完成后，在墙根部位焊模板支撑，截取ф12的与墙体宽度相同钢筋焊在剪力墙预埋钢筋上作为模板支撑，用来固定墙的位置和控制墙的厚度。侧模采用木胶板，用方木将木胶板拼装合适，横向、竖向间距均为1米。
梁模板支撑安装：
安装梁模板时应设置安全操作平台，并严禁操作人员站在梁底模或柱模支架上操作及上下通行。
底模与横楞应拉接好，横楞与支架、立柱应连接牢固。
安装梁侧模时，应边安装边与底模连接。
起拱应在侧模内外楞边固前进行。
支撑梁、板的支架立柱构造与安装应符合下列规定：
A梁和板的立柱，其纵横向间距应相等或成倍数。
B钢管立柱底部应设垫木和底座，顶部应设可调支托，U形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢筋内径的间隙不得大于3mm，安装时应保证上下同心。

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

安全技术交底 LJA4—1
工程名称
德州开发区牟庄社区安置项目住宅楼7#楼
分部工程
主体三层
分项工程（工种）名称：模板支撑
交底内容：
C在立柱底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆，可调支托的底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距，在每一步距处纵横向应各设一水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
D钢管立柱的扫地杆、水平拉杆、剪刀撑应采用Ф48×3.5mm钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。现浇板模板支架搭设高度为4.5米，
搭设尺寸为：立杆的纵距 b=1米，立杆的横距 l=1米，立杆的步距 h=1.50米。
梁顶托采用单钢管: 48×3.5。
本工程采用扣件式满堂模板架，沿梁方向设双排立杆，梁两侧立杆间距@1050，排距800mm，架体底部铺50mm厚垫板，并垫好厚度为8mm厚的垫座，距地200mm双向设扫地杆，大横杆步距1200mm双向设置。因楼板与梁荷载相差较大，楼板处立杆间距顺梁方向@800，垂直于梁方向间距@350，在最顶步距两水平杆之间加设一道水平拉杆，以保证架体的刚度，由于梁截面跨度较大，施工时先将四周框架柱浇筑完毕。待其具备一定强度后再施工梁板，模板架搭设时所有水平拉杆均与框架柱拉结牢固，在无框架柱拉结处，水平拉杆端部和中部沿竖向设连续剪刀撑，剪刀撑采用搭接，搭接长度为500mm。并用两个旋转扣件在距杆端不小于100mm处固定。
剪刀撑的设置：剪刀撑在架体外侧周围由下至上竖向连续设置，在剪刀撑顶部、中部、扫地杆处设水平剪刀撑。中间纵向隔9.6m、8.8 m各设置一组，横向隔8.8m设置一组竖向连续式剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角在45°-60°之间。剪刀撑设置如下图：

交底人：

年 月 日
监督人：

年 月 日
接底人：

年 月 日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）均用此表。

分部（分项）工程施工安全技术交底书
单位：中国建筑第四工程局 交底日期： 年 月 日
工程名称：国家生物防护装备工程技术研究中心 分部（分项）工程 模板安装工程 工种 木工
施工安全基本要求：
1、 班前检查工作周围环境；
2、 班中检查不安全的问题；
3、 班后检查活完场清情况；
4、 严格遵守十项安全措施；
5、 自觉维护现场安全设施；
6、 时时注意不安全行为；
7、 人人关心他人安全；
8、 生产必须服从安全。
安全技术交底要求
1、 本单由工地技术负责人交底；
2、 安全技术交针对性要强，要全面；
3、 项目经理、安全员、班组长均为接受交底，接受交底后签字；
4、 公司安全、技术部门，项目经理，项目安全员、技术负责人，交底人和接受交底人各持一份备查。

本部（项）工程特点：
针对性安全技术交底内容：
1、 进入施工现场人员必须戴好安全帽，高空作业人员必须正确佩带安全带；
2、 高处作业的人员必须经过体检合格后方可从事高处作业；
3、 作业前应检查使用的工具是否牢固，钉子必须放在工具袋内，以免掉落伤人，工作时思想要集中，防止钉子扎脚和空中滑落；
4、 传递模板、工具应用运输工具或绳子系牢，不得乱抛；
5、 不得在脚手架上各操作面上堆放大批材料；
6、 遇见大风或下雨时，应暂停室外的高空作业，下雨后应先清干施工现场内积水，略干不滑时再进行工作，防止滑倒；
7、 支撑等不得搭设在门框和脚手架上，通道中间的斜撑、拉杆等应设在1.8m高以上；
8、支模过程中，如需中途歇停等，应将支撑、搭头、柱头等钉牢。拆模间歇时，应

交底人：
