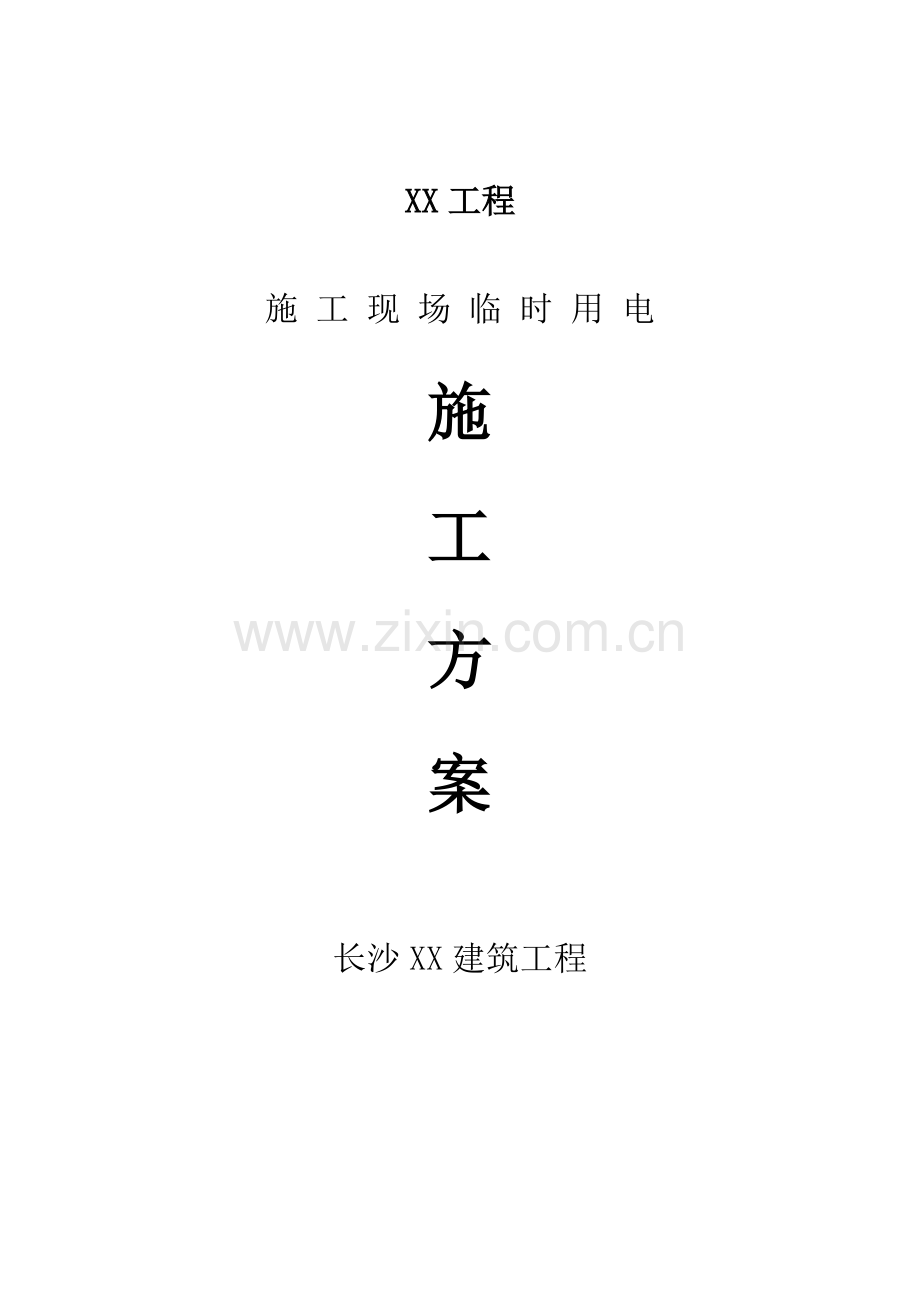

XX工程

施 工 现 场 临 时 用 电

施

工

方

案

长沙XX建筑工程

目 录

1．工程概况

2．施工现场用电设备

3．施工现场临时用电负荷计算

4．配电线路布置

5．配电箱与开关箱设计

6．接地与接地装置设计

7．防雷设计

8．安全用电技术措施

1. 概况
XX建设地点位于XX，本工程地下一层带人防，主楼地上六层、裙楼二层，局部三层。建筑物占地面积约为4460㎡,地下室建筑面积约为3659㎡,地上建筑面积约为12868.59㎡，共计建筑面积约为16527。59㎡。本工程甲方提供的临时用电电源由建设单位指定地点接入，配电间位于工地办公室前坪，现场内无高低压线路通过，无电磁感应及静电存在。
根据现场用电设备的布置，现场采用三相五线制TN-S系统,供电路线见第4条。
2.施工现场用电设备
机械名称 数量 功率
塔吊 1 60KW
砼输送泵 1 90KW
快速提升机 2 2*5。5 = 11 KW
砼搅拌机22×16=32KW
钢筋对焊机1100KW
钢筋切断机22×4=8KW
钢筋弯曲机22×4=8KW
电焊机 4 4×37。5=150KW
电渣焊机1 60KW
空压机 8 8×15=120KW
泥浆泵1010×2。2=22KW
振捣器1010×1.1=11KW
照明40KW

3．施工现场临时用电负荷计算
3 。 1 塔吊
取KX=0.3, cosφ=0。7 tgφ=1。02
Pj1=0。3×60=18KW
Qj1=Pj1×tgφ=18×1。02=18.36KVAR
3。2 砼搅拌机
取KX=0.7， cosφ=0。68 tgφ=1.08
Pj2=0.7×2×16=22.4KW
Qj2=Pj2×tgφ=22.4×1。08=24.19KVAR
3 .3砼输送泵
取KX=0。7, cosφ=0.7 tgφ=1.02
Pj3=0。7×90=63KW
Qj3=Pj3×tgφ=63×1。02=64。26KVAR
3 .4对焊机 切断机 弯曲机 电焊机
取KX=0。7， cosφ=0.45 tgφ=1。98
Pj4=0。45×310=139。5KW
Qj4=Pj4×tgφ=139。5×1.98=276.21KVAR
3 。5空压机
取KX=0。7， cosφ=0。7 tgφ=1.02
Pj5=0。7×120=84KW
Qj5=Pj5×tgφ=84×1。02=85。68KVAR
3 。6泥浆泵
取KX=0.7， cosφ=0。7 tgφ=1.02
Pj5=0。7×22=15.4KW
Qj5=Pj5×tgφ=15。4×1.02=15.71KVAR
3 。7振捣器
取KX=0。7, cosφ=0.65 tgφ=1。17
Pj6=0.7×11=7。7KW
Qj6=Pj6×tgφ=7。7×1。17=9KVAR
3 。8照明
取KX=1， cosφ=1 tgφ=0
Pj=40KW Qj7=0
总计算负荷，取Kp=Kq=0.7
Pj=0.7×（36+63+139.5+15。4+7。7+40+22.4+84)=285.6KW
Qj=0.7×（18.36+64.26+276。21+85。68+15.71+9+24.19)=339。94KVAR
Sj= Pj2+Qj2 = 285.62+339.942 =458.2 KVA
提供给建设方的施工现场临时用电负荷总电量为458。2KVA。
Sj=pj2+qj2=458。2kvA
4 . 配电线及开关电器的选择
本工程采用TN—S系统，设置专用的保护零线，根据容量算出电流,然后选用配电线及开关。计算如下：
从变压器至配电房，总负荷为458.2KVA
IJl=SjL/ue=458。2/×0。38=696A
根据通用橡套软电缆在空气中敷设的载流量表
选用4×150mm2＋1×70mm2五芯电缆。
①从主配电箱②号开关至塔吊配电箱：塔吊配电箱总负荷为100KVA
IJ1=100/×0.38=152KVA
根据载流量表，选用4×50mm2＋1×35mm2的五芯电缆。
②从主配电箱④号开关至输送泵配电箱:输送泵配电箱为90KVA
Ij2=90/×0。38=137KVA
根据表选用4×50mm2＋1×35mm2的五芯电缆
③从主配电箱⑤号开关至钢筋制作间:钢筋制作间150KVA，适当时候将分配电箱移至钢筋车间。
Ij3=150/×0.38=228KVA
根据表选用4×70mm2＋1×35mm2的五芯电缆
④从分配电箱①号至现场移动配电箱A，箱体负荷栽为40KVA
Ij4=40/×0.38=6KVA
根据表选用4×16mm2＋1×10mm2的五芯电缆
⑤、从分配电箱②号开关至现场移动配电箱B，箱体负荷为40KVA,电缆选用同④。
⑥、从分配电箱号开关至现场办公室,箱体负荷为20KVA，
Ij6=20/×0.22=53KVA
选用4×10mm2+1×6mm2的五芯电缆.
⑦、从配电箱⑤⑥⑦⑧号开关至空压机总配电箱,箱体总负荷为84KVA，
Ij7=84/×0。38=127KVA
选用4×50mm2+1×35mm2
其余的主、分配电箱开关为备用开关。
电器的选择，根据电缆查电器表选选用开关，选用型号见各配电箱图。
施工现场用电采用电缆，线路布置见“施工现场平面布置图”，开关箱的具体位置根据现场确定，故未在图中画出；主体施工时,电缆经外架接到各层的施工电箱内，地下室安装低压电源采用5KVA变压器一台。
5. 配电箱与开关箱设计
箱体材料采用铁板，箱体在结构上附加配置电器安装板和箱门,电器安装板采用铁板，箱体设置漏电保护器。
6. 接地与接地装置设计
施工现场所有电器设备均采用保护性接地，本工程接地体采用自然接地体，即把基础桩
钢筋作为自然接地体。

7. 防雷设计
施工现场的配电室作重复接地，所有机械设备都需与桩基钢筋连接作防雷接地.

8。 安全用电技术措施
8。1接地与防雷
1、施工临时用线路采用TN-S接零保护系统(三相五线制).
2、现场电气设备的金属外壳必须与专用保护零线连接，专用保护零线由工作接地线，配电室的零线或第一级漏电保护电源侧的零线引出。
3、施工现场所有用电设备，除作接零线保护外，必须在设备负荷线首端处设置漏电保护器.
4、当施工现场与外电路共用同一供电系统时，电气设备应根据当地的要求作保护接零线或作保护接地，不得一部分设备作保护接零，另一部分设备作保护接地。
5、保护零线应单独敷设，不作他用，保护零线截面应不小于工作零线的截面,同时必须满足机械强度的要求，重复接地应与保护零线相连接，保护埋地采用50mm2的绝缘铜芯线，与电气设备相连接的保护零线采用截面不小于2。5mm2的绝缘多股铜线，保护零线统一采用标志为绿/黄双色线,在任何情况,不准使用绿/黄双色线作负荷线。
6、接地及接地电阻要求
（1）电力变压器或发电机的工作接地电阻不得大于4Ω。
（2）保护零线除必须在配电室或配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地，每一重复接地装置的接地电阻不应大于10Ω,多台设备并联接地时，并联电阻值不得大于10Ω。
7、塔吊高矗机械设备除保护接地外，还必须安装防雷装置（避雷针)，施工现场内所有防雷装置的冲击接地电阻不得大于30Ω。机械设备上的避雷针长度为1—2米，机械设备的防雷行下线可利用该设备的金属结构体，但应保证电器相连.
8.2配电箱及开关箱
1、工地配电系采用“三级配电、二级保护”的要求进行配电动力配电箱与照明箱宜分别设置，如合置在同一箱内，动力和照明线路应分路设置。
2、总配电箱设在西北角,总配电箱内设总隔离开关和分路隔离开关，总熔断器，以及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能，则可不设置分路熔断器和分路自动开关,总配电箱内设电压表、总电流电度表及其它仪表.
3、分配电箱设置总隔离开关和分路隔离开关以及总熔断器和分路熔断器,总开关电器和额定值、动作额定值与分路开关的额定值、动作额定值相符。
4、每合用电设备配有各自的专用开关箱,实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座)，开关箱内的开关电器，必须保证任何情况下都可以使用电设备实行电源隔离。
5、漏电箱保护器的额定漏电动作电流不应大于3mA,额定漏电动作时间应小于0.1s.使用于潮湿和有介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不大于15mA,额定漏电动作时间应小于0。1S。
6、配员箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、背面或箱门处。
8.3电动建筑机械和手持电动工具
1、 施工现场一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：
（1）选购的电动建筑机械,手持电动和用电安全装置，符合相应的国家标准，专业标准和安全技术规程,且有产品合格证及使用说明书。
（2）建立和执行专人专机负责制，并定期维修保养。
（3）正常情况下，下列电气设备不带电的外露等电部分应做好保护接零.
①电机、电器、照明器具、手持电动工具的外壳;
②电气设备传动装置的金属部件。
③配电屏与控制屏的金属框架;
④室内外配电箱的金属外壳及靠近带电部分的金属围栏和金属门。
⑤安装在电力线杆上的开关,电熔器等电气装置的金属外壳及支架。
2、电动建筑机工和手持电动工具的负荷线,必须按其容量选用无接头的多股铜芯橡皮护套软电缆,其性能符合国标GB1169—74《通用橡套软电缆》的要求，其中绿/黄双色线在任何情况下，只能作为保护接零线或重复接地线。
3、塔式起重机和电气设备应符合《塔式起重机安全规程》中的要求，塔式起重机必须重复接地，并按要求设置防雷装置,需夜间工作时，应设置正对工作面的投光灯,塔身高于30m时，应在塔顶和壁架端部装设防撞红色信号灯
4、焊接机械必须放置在防雨及通风良好的地方，焊接现场禁止堆放易燃易爆物品，交流电弧焊机变压器的一次测电源线长度不大于5m，进线处必须设防护罩，使用焊接机械必须穿戴防护用品。
5、手持电动工具应选用Ⅱ类手持电动工具，并安装额定动作电流不大于15mA，额定漏电动作时间小于0。1S的漏电保护器，手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无缺，使用前作空载检查，运转正常方可使用。
6、平板振动器、插入振动器、水泵、夯土机必须装设防溅型漏电保护器，振动器、夯土机的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，水泵的负荷线必须采用YHS防水橡皮护套电缆，不得承受任何压力,使用夯土机械必须按规定穿戴绝缘用品，并有专人调整电缆，电缆长度不应大于50米，严禁电缆缠绕、扭结和被夯土机跨越。
8。4现场照明：
1、现场照明应采用高光效、长寿命的照明光源，一般正常湿度时选用开启式照明器，在潮湿和特别潮湿的场所选用密闭型防水防尘照明器械或配有防水灯头的开启式照明器，施工现场内在临边建设及塔吊塔身上布置3-4盏3。5KW镝灯，局部采用碘钨灯辅助照明，工地四周道路采用高压汞灯照明，每50米设一盏。
2、 内照明采用白炽灯、荧光灯照明.
3、对下列特殊场所使用安全电压照明器:
（1）楼梯间、电梯井道及地下室照明,电源电压为36v。
（2）在潮湿和易触及带电体场所的照明电源电压为12 V.
4、室内照明系统中的每一单相回路上,灯具和插座数量不宜超过25个，并装设熔断电流为15A及15A以下的熔断保护器.
5、使用行灯应符合下列要求:
（1）电源电压不超过36v
（2）灯体与手柄应坚固、绝缘良好，并耐热耐潮湿。
(3）灯头与灯体结合牢固，灯头无开关，灯泡外部有金属网保护。
（4)金属网、反光罩、悬挂吊钩固定在灯具原绝缘部位上。
6、照明变压器必须使用双绕组型,严禁使用自耦变压器。
7、室外灯具距地面不得低于3米，室内灯具不得低于2.4米，路灯的每个灯具应单独装设熔断器保护，灯头线应做防水弯。
1、现场施工用电管理由电气施工员全面负责.
2、施工现场临时用电设施的安装、维护由机电班负责.落实执行,各类用电人员要做到：
（1）掌握安全用电基本知识和所操作设备和性能。
(2）机电设备使用前必须按规定穿戴和相应的劳动保护用品，并检查电气装置和各项保护设施是否完好，严禁设备“带病”运转.
(3）停用的设备必须拉闸断电,锁好开关箱。
（4）负责保护所用设备的负荷线,保护零线和开关箱，发现问题及时报告解决。
（5)搬迁或移动用电设备时，必须经电工切断电源并作妥善处理后进行。
3、建立施工现场临时用电安全技术档案，其内容包括：
(1）临时用电施工组织设计的资料
（2)技术交底资料
（3）临时用电工程检查验收表
(4）电气设备的试检凭单和调试记录
（5）接地电阻测定记录
(6)定期检（复）查记录
（7）电工值班维修工作记录
4、安全技术革新档案应由主管电气施工员负责建立与管理，其中《电工值班维修工作记录》可指定值班电工代替，并于临时用电工程拆除后统一归档.
5、临时用电工程定期检查时间：项目部对施工现场每月检查二次，公司每季度检查一次，检查工作按分部分项工程进行,对不安全因素，必须及时处理，并应履行复查验收手续,确保施工安全用电。
8。6防火措施
每个用电设备旁挂一个干粉灭火器,电器起火时严禁用水浇灭，应先拉下闸刀,再用干粉灭火器进行扑救。
所有临时用电线路布置均由电工操作,电工必须持证上岗。

XXXXX项目部
施工现场临时用电方案

_______________
_______________
审批：_______________
时间： 年 月 日

中建四局第三建筑工程

目 录

一、施工现场用电情况2
二、工程概况及现场勘测3
三、编制依据3
四、施工现场用电设备及照明4
五、现场用电布置4
六、施工现场临时用电负荷计算书4
七、安装技术要求7
八、防雷装置设计9
九、安全用电技术措施9
十、电气防火措施10
十一、电工岗位职责11
十二、配电房电工操作规程11
十三、安全技术档案11
十四、事故应急预案12
十五、现场设备线路图14
十六、总配电房线路接线示意图15
十七、漏电保护器使用接线示意图16
十八、TN-S接零保护系统示意图17
十九、二级分配电箱安装示意图18
二十、三级开关箱安装示意图19
二十一、施工现场用电系统图20
二十二、楼层用电立面示意图21
二十三、楼层用电负荷计算22
一、施工现场用电情况
工程名称
贵阳十里花川—G区
建筑面积
896701m2
建筑结构
框架结构、短肢剪力墙结构和砖混结构
现场总负荷
7144。27KVA
有功率
6262。83KW
无功率
3465.5KVAR
动力总功率
6494.79KW
总额定电流
9867.81A
照明总功率
649.48KW
总额定电流
1413.41A
供电方式
13台自备电力变压器 630KVA
市电低压电网保护系统
TN-S TN-C TT 接地
建设单位供电保护系统
TN-S 三相五线制
施工现场

供电线路
导线型号及截面积（主干线）
3×185+2×95
敷设方式
架空或埋设
支线敷设方式
架空或埋设
接地装置
中性点接地
使用材料
角钢
实测阻值

重复接地
ф48
钢管
（1) (2) （3）
（4） （5） (6）
现场分级保护及闸箱数量
总配电箱
总箱数量(台)
13
分配
电箱
总箱数量（台)
52
开关箱
总箱数量（台）
875
漏电保护器
78
漏电保护器
235
漏电保护 器
1120
现场防雷
避雷针

二、工程概况及现场勘测
贵阳十里花川—G区工程临近于水东路旁，由中天城投集团贵阳房地产开发兴建,中建四局第三建筑工程承建,贵州三维工程建设监理咨询监督施工项目,本工程主要结构形式为钢筋砼+钢结构，建筑面积约为896701m2.
为指导施工现场临时用水、用电的使用,编制该方案，结合本工程施工现场的地理环境和特点，施工临时用水主要考虑施工现场生产用水、生活用水和消防用水三类，并作为临时用水设计计算书的重要部分；供电平面布置电源进线由业主提供的配电房引出,每台变压器容量为630KVA供电,考虑到电压降低等综合因素后，采用规格为185mm2铝芯线从甲方配电房接出，按规范要求架空（或埋设）敷设至现场配电箱400A开关。供电线路按工地实际用电量、用电地点设置（按规范埋设或架空)，其它施工机械设备、照明用电、楼层用电等，以现场实际布置为准(详见供电平面布置图）.
三、编制依据
1、本工程的施工图纸；
2、现场勘查的资料、数据；
3、有关电器材料及现场设备的产品性能说明书；
4、《施工现场临时用电安全技术规范》（JGJ46—2005）；
5、《建筑施工安全检查标准》(JGJ59—2021)；
6、《建筑机械使用安全技术规程》（JGJ33-2021);
7、《电线电缆载流量》IEC—60287（1994—2002）；
8、《新编电气工程师手册》；
9、《公司企业形象》等标准、规范及实施细则。
10、《建设工程施工现场供用电安全规范》(GB50194—2021)

四、施工现场用电设备及照明
编号
用电设备名称
规格型号
设备功率或容量（KW）
数量(台）
使用部位
1
塔吊
QTZ63
41×30=1230kw
30
主体
2
施工电梯
SCD200/200
50×53=2650kw
53
主体及装修
2
钢筋切断机
GQ40
2.2×54=118。8kw
54
主体
3
钢筋弯钢机
GW40
3×54=162kw
54
主体
4
钢筋调直机
GT4/14
4×27=108kw
27
主体
5
圆盘锯
MJ104
3×63=189kw
63
主体
6
交流电焊机
BX1—300
24×63=1512kw
63
主体
7
振动器
B50
1.1×126=138.6kw
126
主体
8
空压机

4×30=120kw
30
主体
9
镝灯

3.5×120=420kw
120
主体
10
潜水泵

1.5×63=94。5kw
63
主体
11
搅拌机
JZC350
5。5×63=346。5kw
63
主体
12
钢筋对焊机
UN1-100
100×27=2700kw
27
主体
13
井架

15×9=135kw
9
主体
14
加压水泵

11×63=693kw
63
主体
15
砼泵机

110×30=3300kw
30
主体

合 计

13917。4kw
875

五、现场用电布置
现场供电采用TN-S供电系统,实行“三级配电，两级保护,一机一闸，一漏一箱”。将甲供变压器电源引入现场负荷集中区域设置的总配电柜（设配电房），再由总配电柜引入各分配电箱，最终引入用电设备的开关箱，在总配电柜做一组重复接地，在每个分配电箱处做一组重复接地（保证每个分支线路重复接地不得少于三处)。塔吊、施工电梯及对焊机等重要设备单独做一组防雷和重复接地，并与整个TN—S系统作可靠连接.
六、施工现场临时用电负荷计算书
负荷计算：
1。施工现场用电总容量及变压器的选择:
施工现场所用全部动力设备的总功率为:
ΣP=1230+2650+118.8+162+108+189+1512+138.6+120
+420+94。5+346。5+2700+135+693+3300
=13917.4Kw
该工程所用主要负荷为塔吊、施工升降机及砼输送泵、焊接设备等,根据施工现场实际用电特点，施工机具往往不能同时使用，也不可能用时满载运行，所以考虑实际需要系数K换算，K=0。3~0.6,所有的机械效率(η)0。86，功率因数为(cosΦ）0.75，照明按动力容量的10％计算,所以，动力用电容量即为:
S动=KΣP/cosφ=0。35×13917。4/0。75=6494.79KVA
再加10％的照明用电,施工用电总容量为:
S总= S动×1。1=6494.79×1.1=7144.27KVA
变压器总负荷630×13=8190KVA
7144。27KVA＜8190 KVA
由计算结果,可知甲方提供的13台630KVA电力变压器，满足负荷高峰期时的正常用电，根据施工现场实际用电分布和使用时间的安排,保证施工现场用电的正常使用.
2.配电线路的布局安排：
现场供电系统采用三相五线制,设备实行“一机一闸一漏一箱”电保护器，本工程电缆采用五芯铝芯电缆，由业主配电房埋地敷设至现场一级配电柜，楼层供电线路采用橡套电缆线。电线根据机械强度、载流量、允许电压降（因现场较小，线路距离短，不考虑压降)等要求进行选择，具体见配电平面及系统图。
设备电源线根据各机械设备自身的要求（机械强度、载流量、允许电压降等）进行选择。各电气元件的选择，必须根据有关规定要求严格选型,使用正规厂家产品.
配电箱选择符合安全规范要求配电柜及配电箱,铁制外壳，配电箱的开关按计算调整，每台用电设备设置专用的开关箱，并按总公司有关规定做好CI形象。
结合变压器位置及施工现场配电房设置，塔机、施工升降机用电线路和施工现场用电线路分开布置，其主要负荷区再分支路供现场用电。
8#配电房用电设备（线路一）
编号
用电设备名称
规格型号
设备功率或容量(KW)
数量(台）
1
钢筋切断机
GQ40
2.2×2=4。4kw
2
2
钢筋弯钢机
GW40
3×2=6kw
2
3
钢筋调直机
GT4/14
4×1=4kw
1
4
圆盘锯
MJ104
3×2=6kw
2
5
交流电焊机
BX3-300
24×2=48kw
2
6
振动器
B50
1.1×4=4.4kw
4
7
空压机

4×1=4kw
1
8
镝灯

3。5×4=14kw
4
9
潜水泵

1.5×2=3kw
2
10
搅拌机
JZC350
5.5×2=11kw
2
11
钢筋对焊机
UN1-100
100×1=100kw
1
12
加压水泵

11×2=22kw
2
13
砼泵机

110×1=110 kw
1
14
施工升降机
SCD200/200
11×3×2=66kw
1
15
塔式起重机
QTZ63
34。7×1=34。7kw
1

合 计

437.5kw
28
3.配电导线截面的选择:（以8#配电房线路为例）
主干线路截面（甲供电源至现场总配电房)
I线= KΣP103/3 U线cosφ
=0。4×437。5×1000/3×380×0.75
=354.52A
查表选用185mm2铝芯橡皮线或用两根120mm2铝芯橡套线并接。总配电房出线考虑分三个回路供电，一路专供塔机和施工升降机,二路供钢筋房，三路供整个施工现场。具体分支线路截面计算如下：
（1)分支线路截面一（总配电房至现场转接分配电箱）
I线= K/ηΣP103/3 U线cosφ
=0.45×（437.5—138.4—34。7—66）×1000/3×380×0。75
=89280/493.62
=180.87A
查表选用120mm2铝芯橡皮线。
(2）分支线路截面二(总配电房至塔吊、电梯分配电箱）：
I线= K/ηΣP103/3 U线cosφ
=0。45×（34.7+66）×1000/3×380×0.75
=45315/493.62
=91.8A
查表选用70mm2铝芯电缆线。
（3)分支线路截面三（现场转接分配电箱至钢筋房)：
I线= K/ηΣP103/3 U线cosφ
=0.45×138。4×1000/3×380×0。75
=62280/493。62
=126。17A
查表选用95mm2铝芯电缆线。
楼层和照明用电可根据实际负荷分别选用25 mm2、16mm2等橡套电缆线按规范(电缆沟埋设)接入主干线线路。总进线电源开关选用DW20-400/4901(400A)单刀掷刀开关漏电断路器，分路选用DZ15-250A、DZ15-200A漏电断路器等电器控制设备启动闭合。
其余路线参照以上计算。
七、安装技术要求
1、系统要求
（1）、TN—S系统中保护零线与工作零线应分开敷设，保护零线应从工作接地、总配电房的零线或第一级漏电保护器电源侧的零线引出，保护零线必须在总配电房（配电柜)、线路中间和末端重复接地（分配电箱）;
（2）、工作接地电阻不得大于4Ω,所有重复接地电阻不得大于10Ω；
(3）、电器设备的正常情况下不带电的金属外壳、框架、部件、金属操作台及靠近带电部分均应做保护接零,不能做保护接地;
（4）、分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m；配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
（5)、总配电柜漏电保护器额定漏电动作电流为100~150mA，额定动作时间小于0。2s；分配电箱漏电保护器漏电额定动作电流为50～100mA.
（6)、各开关箱漏电保护器额定漏电动作电流不大于30mA，额定动作时间小于0。1s。潮湿环境漏电保护器应采用防溅型产品，额定漏电动作电流不大于15mA，额定动作时间小于0.1s；
（7）、各级配电箱应有地排、零排接线端子,且有铭牌标记；
（8)、各级电箱线路应整齐有序,相线采用红绿黄三种不同颜色； 工作零线采用淡蓝色线；保护零线采用黄绿双色线；
9、总配电房及二级分配电箱必须重复接地，接地电阻不大于10Ω；
(10)、进出配电箱电线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。配电箱粘贴接线系统图，做好分路标记，表明分路的电流值；
(11)、配电箱要防雨防潮,周围不得有积水，有排水设施.固定安装的配电箱底面离地高度1。3—1。5m，移动箱底面离地0.6-1.5m；
（12)、消防接驳应设置在总电源线上端，确保消防用水作业时不因现场总电源关闭而影响消防功能。
2、电缆敷设：
（1）电缆在室外直接埋地敷设深度不小于0。6m，并在电缆上下铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层；
（2)电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设保护套管，保护套管内径应大于电缆外径的1。5倍，电缆与附近机动车道和建筑物基坑边缘及其他管道平行间距不得小于2m,电缆最大弧垂距离不得小于2。5m；
（3）埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆场所;
（4)所有电缆接头牢固可靠，并应做好绝缘包扎、保持绝缘强度，不得承受张力(拉力），所有接头的包扎能保证不向线缆芯内进水、受潮。电缆接开关、设备时，要先分相包扎、线鼻子（金属接头)的多余裸露部份也要用塑料胶带包好，并套塑料软管。下线进配电箱用套管，进线做好绝缘保护,各相线绝缘电阻大于0。5MΩ以上 .
3、室内外灯具及配线：
（1)配线的线路应减少弯曲，尽量走直，导线过墙必须穿管保护,进户线必须做好防雨弯;
（2)水平敷设的线路距地低于2m或垂直敷设的线路距地面低于1。8m时的线段，架设预防机械损伤的防护措施；
（3）室外灯具距地面不得低于3m，室内不得低于2.4m.任何电器、灯具的相线必须经开关控制，不得将相线直接引入灯具、电器；
(4)每一单相回路中，灯具和插座的数量不得超过20个,保证三相负荷均衡分配。
八、防雷装置设计
1、在土壤电阻低于200Ω区域的电杆可不另设防雷接地装置,但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接；
2、机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接；
3、机械设备上的避雷针接闪器长度应为1—2m；
4、施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω；
5、做防雷接地机械上的电气设备，所连接的PE线必须同时重复接地,同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
九、安全用电技术措施
必须严格按照建设部《施工现场临时用电安全技术规范》(JGJ46—2005）、《建筑施工安全检查标准》（JGJ59-2021)和当地用电安全规范执行，并按本设计方案施工,如有变更必须作《变更临时用电施工组织设计》。
1、施工用电采用TN-S接零保护系统，在配电室作保护接零，电阻值不得大于4Ω;并在配电线路中间处和末端处做重复接地，配电箱（开关箱）及用电设备必须作接零保护;
2、保护零线不得装设开关或熔断器，保护接地线应单独敷设，不作它用；
3、塔式起重机、对焊机必须作两处以上（并联）重复接地，其接地电阻值不大于10Ω；
4、配电线必须架空,沿墙或埋地敷设，电源线绝缘良好，无老化、破损和漏电,过道电缆应采用钢管护套埋地并设标记；
5、架空线路与地面垂直距离：机动车道不得小于6m，现场不得小于4m；
6、配电箱一律使用统一购置(或按规范制作)的标准电箱，并且动力配电箱与照明配电箱分别设置；
7、总配电箱应设在靠近电源的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不得超过3m；
8、电箱能防雨、防砸、有门、设锁，电箱装设端正、牢固；
9、总配电箱和开关箱应设漏电保护器，应灵敏可靠，漏电保护器的额定漏电动作电流要与工作容量相匹配；
10、电箱内电器应装在金属或非木质绝缘板上完整无损，接线正确、无杂物，标明用途、分路标记;
11、电箱进出线从箱体底面进出，并有套管分路成束,电箱内的工作零线与保护零线应分别接在各自专用的接线端子板上,金属外壳应作接零保护，开关和设备实行“一机一闸一漏一箱”制；
12、现场照明单相回路必须使用单相漏电保护器，漏电保护器应完好无损；
13、灯具架设高度：室外大于3m,室内大于2.4m，金属卤化灯大于5m，照明灯具的金属外壳必须作接零保护；
14、照明线路单独设置，电路应用绝缘子固定,露天照明使用橡套电缆；
15、临时用电工程应建立严格的检查管理制度，必须作定期检查，电工应随时检查，发现问题即时处理.
十、电气防火措施
公司项目组应经常学习和贯彻落实公安部门关于施工现场消防、电气防火的有关规定，制定管理措施.
1、配电房在室内外醒目处挂设安全标识，并配备防火设备、张贴安全防火责任制牌;
2、非专业电工及闲杂人员，严禁操作配电设备、电气设备、装置更换与维修，必须由专业电工操作；
3、专业电工必须熟悉防火、灭火的知识，发现火情及时处理或上报工地保安、当地消防部门;
4、钢筋制作场、木工制作场使用电气设备严禁超负荷运行，若电气设备起火，应先断电源，并及时报告工地电工、消防部门；
5、经常检查室内、室外照明线路、电气设备,发现问题及时处理;
6、工地现场按施工组织设计，布置相当数量的干粉和二氧化碳灭火器；
7、工地防火应由消防部门（保安）统一管理,并组织义务消防员定期培训.遇到火情先切断电源，然后扑灭火灾.
十一、电工岗位职责
1、对施工现场供电系统安全运行负责;
2、负责现场用电设备的安装，拆除及维修工作；
3、对现场用电负荷负责分配供给及使用的交底；
4、对分包单位的用电负责指导、监督、对违反电气操作、使用有权制止和停止供电；
5、对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报;
6、对现场所有电气按时进行巡视、检查、维修、登记工作;
7、负责宣传用电和触电急救工作。
十二、配电房电工操作规程
1、工作人员必须懂得各项规章制度格法规；
2、熟练掌握配电房设备的负荷情况；
3、能够正确执行安全技术措施和组织措施；
4、正确使用和管理好安全用具；
5、按时巡查各种设备的运行情况并做好记录；
6、能够独立进行倒闸操作,查找分析及处理设备异常和故障;
7、各类电气应有明显的标记；
8、搞好环境卫生及设备卫生;
9、做好交接班记录。
十三、安全技术档案
由机电工长负责建立与管理临时用电安全技术档案。施工现场临时用电工程每月检查一次，按分部、分项工程进行。对不安全因素,必须及时处理，并应履行复查验收手续。
安全技术档案内容应包括：
一、临时用电施工组织设计；
二、修改临时用电施工组织设计的资料；
三、技术交底资料；
四、临时用电工程检查验收表；
五、电气设备的试、检验凭单和调试记录;
六、接地、绝缘电阻测定记录以及漏电动作参数测定记录；
七、定期检（复）查表；
八、电工巡视维修记录.
十四、事故应急预案
电气事故应急预案是施工现场临时用电组织设计的重要一环,直接关系到企业信誉和员工的生命安危及社会的稳定。因此,应根据施工现场的特点制定相应的应急预案，成立应急救援小组，有效及时地进行事故处理，防止事故扩大。
1．发现有人触电，现场有关人员应立即报告现场负责人及事故应急救援组组长；同时，尽快使触电者脱离电源；然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场.
2．脱离电源的基本方法有：
（1）将出事附近电源电源开关拉掉，或将电源插头拔掉以切断电源.
(2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或者将触电者拨离电源。
(3）必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源。
(4）救护人可戴上手套或手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
（5）如果触电者由于痉挛手指紧握线或导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下，使其与地绝缘来隔断入地电流，然后再采取相应的办法把电源切断。
（6）如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前
