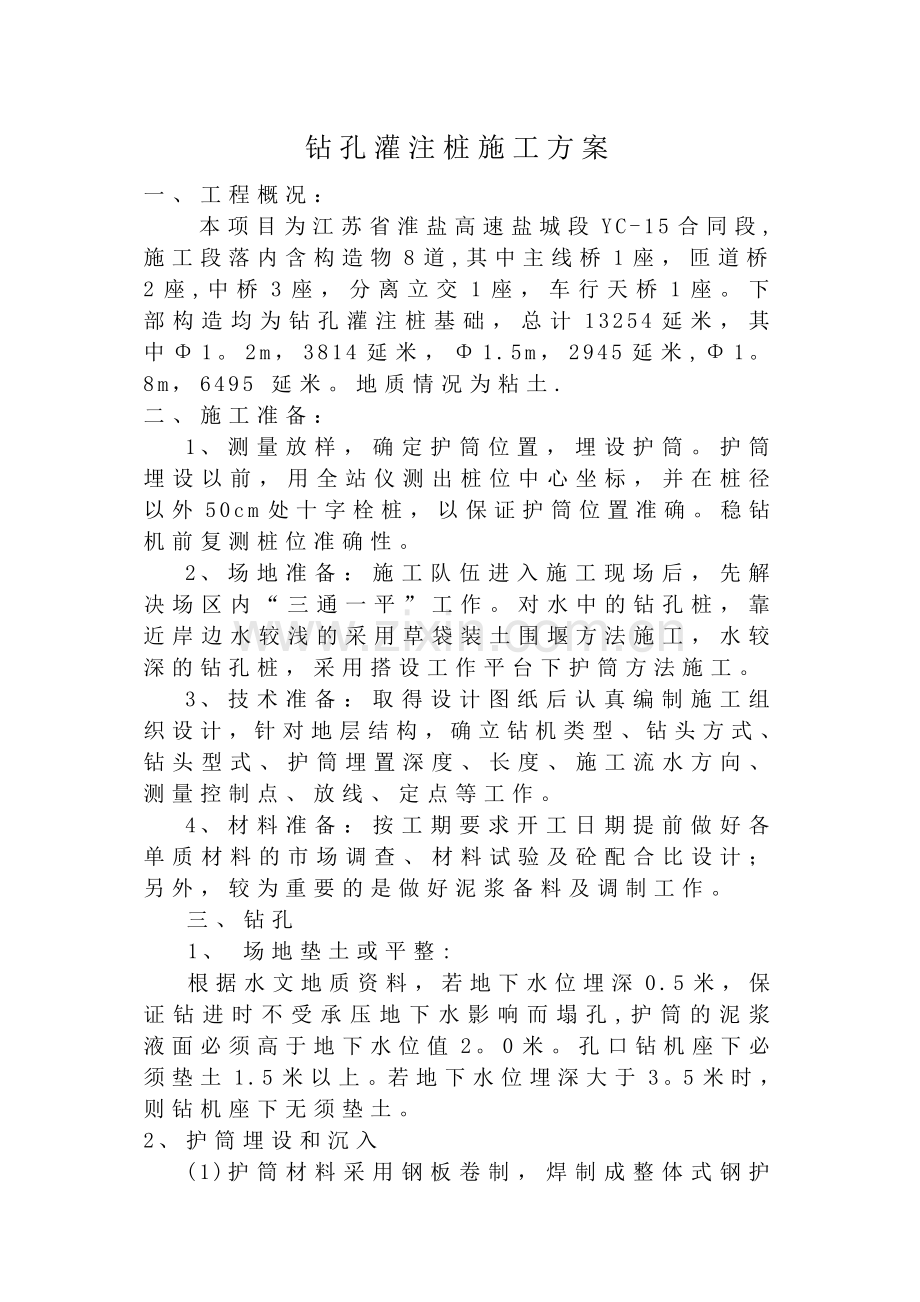

钻孔灌注桩施工方案
一、 工程概况：
本项目为江苏省淮盐高速盐城段YC-15合同段,施工段落内含构造物8道,其中主线桥1座，匝道桥2座,中桥3座，分离立交1座，车行天桥1座。下部构造均为钻孔灌注桩基础，总计13254延米，其中Φ1。2m，3814延米，Φ1.5m，2945延米,Φ1。8m，6495 延米。地质情况为粘土.
二、 施工准备：
1、 测量放样，确定护筒位置，埋设护筒。护筒埋设以前，用全站仪测出桩位中心坐标，并在桩径以外50cm处十字栓桩，以保证护筒位置准确。稳钻机前复测桩位准确性。
2、 场地准备：施工队伍进入施工现场后，先解决场区内“三通一平”工作。对水中的钻孔桩，靠近岸边水较浅的采用草袋装土围堰方法施工，水较深的钻孔桩，采用搭设工作平台下护筒方法施工。
3、 技术准备：取得设计图纸后认真编制施工组织设计，针对地层结构，确立钻机类型、钻头方式、钻头型式、护筒埋置深度、长度、施工流水方向、测量控制点、放线、定点等工作。
4、 材料准备：按工期要求开工日期提前做好各单质材料的市场调查、材料试验及砼配合比设计；另外，较为重要的是做好泥浆备料及调制工作。
三、钻孔
1、 场地垫土或平整:
根据水文地质资料，若地下水位埋深0.5米，保证钻进时不受承压地下水影响而塌孔,护筒的泥浆液面必须高于地下水位值2。0米。孔口钻机座下必须垫土1.5米以上。若地下水位埋深大于3。5米时，则钻机座下无须垫土。
2、 护筒埋设和沉入
(1) 护筒材料采用钢板卷制，焊制成整体式钢护筒，直径1.2—2。0米，壁厚4—6mm,长度大于1。6m。灌注桩完成后,拆除护筒。
(2) 采用挖掘法埋置护筒，坑的直径比护筒直径大0.4米，坑底平整，全站仪测量定位，十字线定位后下入护筒，护筒外侧用粘土分层夯实,护筒中心线与桩位中心线偏差小于5mm，护筒要垂直,倾斜度偏差不大于1%。
(3) 护筒顶端应高于地下水位2。0m，以保证泥浆具有20Kpa的水头压力，护筒顶端应高于地面0。3m以上.
(4) 护筒上端开设泥浆溢出工或流入口,必须在开口用最优的粘土夯实，以免泥浆冲刷护筒外的土层而塌孔，并用塑料布或彩条布一同箍入粘土中并铺于泥浆槽内.
3、 泥浆
(1) 根据本合同段地层情况，选用泥浆相对密度1.25-1.4钻进为宜。清孔后泥浆相对密度为1.03—1。1；粘度采用16—22秒钻进，清孔后粘度应为17-20秒.静切力要求1。0—2.5Pa；砂率〈8—4%，清孔后含砂率≤2.正循环回转钻进的泥浆需胶体率≥96％，清孔后胶体率〉98%.失水率越小越好，要求小于25ml/30min。
(2) 泥浆制备采用护筒内用钻头搅制,第一批孔结束后，优质泥浆考虑循环使用。
(3) 随着钻进地层土质性质不同，随时调制泥浆的性能。
(4) 每班开始工作时测定一次各池出口处泥浆面下0。5m处的全套泥浆指标，以后钻进时每隔2h测定一次进浆口和排浆口泥浆的相对密度粘度、含砂率等几项指标。停钻过程中，每天测定一次各池闸出口处泥浆面下0。5m处的全套泥浆指标.
4、 钻进
（1)钻机就位前对钻孔前的各项准备工作进行检查和维修。
(2）钻机安装就位，底座和顶端要平稳，钻机转盘中心与桩中心位置偏差不该大于2cm。采用一次成孔法钻进。
（3)开始钻孔时，将钻头吊起，徐徐放入护筒内,接上钻杆，稍提钻杆，启动转盘,在护筒内打泥浆，开启泥浆泵进行泥浆循环，待泥浆搅好后,测定泥浆的各项指标是否符合要求，各项准备工作完成后方可开始钻进，钻进时，开始适当控制进尺，尤其在护筒刃角脚处，应低速钻进，使该处能形成坚固的泥皮护壁。钻至护筒刃脚下1m后,可按土质选择转速正常钻进。钻至下一层软土时特别注意缩径问题,该处须反复上下钻进，以控制缩径。
(4）钻进过程中经常注意地层的变化，每进尺2米或在进尺速度有异常时，捞取渣样,判断土层岩性，记入钻孔记录表并与地层柱状图核对。
（5）钻至设计标高后,对成孔的孔径、孔形、孔深、孔位、倾斜度等进行检查,满足设计要求后请监理工程师进行终孔检验，填写检验记录。
(6）终孔后，停止进尺，稍提钻锥离孔底10cm—20cm空转进行清孔,且孔底沉淀土厚度不大于设计规定的量值时，即可终止清孔。
进行下道工序施工前，进行二次清孔，清孔的目的是使孔底沉碴、泥浆浓度、泥浆中含碴量和孔壁厚度符合质量要求和设计要求,为灌注水下混凝土创造良好的条件，钻孔至设计高程,经过检查孔深、孔径、孔的偏斜符合要求后，将钻碴抽净,清孔应符合下列规定:孔底500毫米以内的泥浆相对密度应小于1。25,含砂率≤2％，粘度＜20s,灌注砼前，孔底沉碴厚度应≤300毫米.请监理工程师对全孔进行全面检验后，即可进行下道工序施工。
5、安装钢筋骨架
钢筋笼在工作场地分段制作，主筋与箍筋按设计要求点焊成型，外加螺旋筋点焊牢固。分段制作完毕后，运至孔口吊入孔内,并在孔口进行焊接接长。主筋接头错开70cm以上,采用搭接焊（单面焊），焊缝长度要满足施工技术规范的要求。钢筋骨架存放平整、干燥的场地上，每个加劲筋与地面接触处都垫上等高的木方，以免粘上泥土。骨架在运输和起吊就位时保证它自身结构形状。
四、灌注水下混凝土
水下混凝土灌注施工采用直升导管法.灌注时，砼通过导管下口，进到孔底,顶托隔水栓及其上面的泥浆水上升。为使灌注工作顺利进行，尽量缩短灌注时间，坚持连续作业，使灌注工作在首批砼初凝前的时间内完成。
1、 导管：
采用丝扣式和法兰式接头，直径250或325mm，每节长度2。0—2。6米，最下端一节长5m。壁厚大于5mm，使用前须试验密封、承压和接头抗拉性能是否符合要求，合格才能使用.导管吊放入孔内要居中、轴线顺直，稳步吊放，防止卡挂钢筋笼和碰撞孔壁。导管下入孔内底端距孔底25-40cm。必要时进行二次清孔，使孔底沉淀物厚度符合规定，认真做好灌注前的各项检查记录并经监理工程师确认后灌筑水下砼。
2、 料斗：
导管顶部设漏斗、料斗、溜槽，料斗和漏斗高度满足导管拆卸等操作需要,不影响灌注最后阶段导管内砼柱的灌注高度。桩顶低于水面,漏斗底口至少高于水面4—6m。料斗的容积大于3m3。
3、 砼灌注要点：
灌注首批砼时，砼量在2.5m3以上，使导管底端埋入砼中深度不小于0.5m。灌注需连续、快速，缩短时间。灌注过程中常测孔内砼面位置,及时提升导管，导管埋砼中的深控制在2-6m。当砼面接近钢筋笼底部时,使导管保持较大的埋深，放慢灌注速度，以减小砼的冲击力当砼面进入钢筋笼1-2m后，适当减小导管在砼中的埋深，以增大钢筋笼在砼中的埋深。
5、 为保证桩顶砼的质量，按设计桩顶标高加灌0.5-0.8m.同时，填写水下灌注记录。
五、 灌注中途发生下列故障时，及时进行处理，并注意下列事项：
1、 首批砼灌注后导管进水时，将已灌注的砼拌和物吸出，重新灌注。
2、 在砼面处于井孔水面以下不深的情况下导管进水时,采用底塞隔水栓的方法，并外加一定的压力重新插入导管，恢复灌注。
3、 灌注开始不久发生导管堵塞时，用长杆冲捣或用振捣器振动导管。
4、 浇筑砼的速度要快，一气呵成,首次浇筑应在储料仓和漏斗中,储备足够数量的砼后，剪断隔水栓吊绳，打开储料仓阀门，这时储备的砼连同隔水砼向孔底下落，同时孔内的水位骤涨外溢，说明已灌入孔内。导管第一次埋深大于1.0米，在灌砼的过程中要随时计算导管的埋深，并实际进行测量.每次提升导管时，导管在砼中埋深不小于2米，以防拔漏发生断桩.

附件:
设计代表意见 第049号文件
《关于进一步明确超长桩须埋设超声波检测管的通知》
中铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章） 第1页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3—JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
一工区冲击钻钻孔桩施工技术交底
1、工程简介：
成绵乐机场隧道与既有DK168+075.43处人行天桥及成雅高速公路立交桥桥墩发生干扰，需进行托换处理,分别需要施工4根Ф1000和Ф2000的托换桩。由于桥面距离地面实际净空不能满足旋挖钻机的施工需求，因此该段的托换桩及相应的主体结构围护桩需要冲击钻钻孔施工。
2、施工方案：
2.1施工准备
清理场地：清除杂物、换填软土并平整夯实。
探桩:要求对桩位进行100％探桩.办法是：人工挖坑，在桩位位置开挖比桩径大40cm深1.5m的坑，探明地下有无管线.如果有，则必须报项目部及地方相关部门协商解决.
既有线施工时，要事先与成都铁路局各站段分别签订《施工安全配合协议书》后方可施工。
2.2施工放样
全桥的测量控制采用闭合导线，施工放样采用极坐标法。桩位的测量定位工作使用全站仪,用钢尺采用相对距离法复核，桩顶标高通过护筒顶标高来控制。
2.3施工平台与护筒埋设
a、施工平台
钻机就位前清除杂物、换除软土、夯打密实，平整场地，使钻机底座置于坚实的填土上,以免产生不均匀沉陷造成钻机倾斜。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部(章） 第2页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3—JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
b、护筒埋设要求
(1)护筒内径比桩径大300mm.
（2)护筒平面位置允许误差为20mm,倾斜度不大于0。5%。
（3)护筒采用挖埋法，周围1.0m范围内挖土换填，夯填粘质土至护筒底以上0.5m,护筒底部和四周所填粘质土必须分层夯实。
(4)护筒长度为2.0m，埋置深度为1.5~1。7m，护筒顶高出地面0。3～0。5m。
c、桩位对中
桩位中心点的测量对中误差小于10mm。护筒外围3m安全范围内设置四个指示桩（护桩），以便施工过程中随时核对护筒及桩孔中心位置，施工过程中出现触动护桩时测量班进行复测。指示桩采用混凝土加固，在钻孔施工过程中派专人负责保护.
2。4泥浆的调制和使用技术要求
钻孔泥浆由水、粘土（膨润土）组成，不同钻机的泥浆性能指标会稍有不同，如使用正循环钻机施工,其性能指标参照下表使用：
泥浆性能指标表
钻 孔
方 法
地 层情 况
泥 浆 性 能 指 标
相对密度
粘度
含砂率
胶体率
酸碱度
(S）
（%）
（%)
PH
冲击钻孔
硬 塑 粘 性 土、粗 砂 砾 石
1。1~1。30
16～22
≤4
≥95
＞6.5

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部(章） 第3页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3—JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
2.5 钻孔施工
a、一般规定
(1）钻机就位前,会同监理工程师对施工前各项准备工作进行检查。
（2）钻孔时，根据钻渣、设计资料绘制地质剖面图。地质变化处捞取钻渣,存放于指定的容器中保存,和设计有出入时与设计单位联系解决。
（3)钻孔作业分班连续进行;认真填写钻孔施工记录，交接班时交待钻进情况及下一班应注意事项；经常对钻孔泥浆进行检测，不合要求时，及时调整；在地层变化处均捞取渣样,判明后记入记录表。
b、钻孔顺序
桩基施工,如有纵向坡度,应遵循“先下后上"的原则。由于承台桩基数量较多，且桩间距较小。严禁随意摆放钻机，按照现场施工技术人员安排就位。本标段一般都为群桩基础，桩间距较小，为防止两相邻钻机作业时由于振动或相互间水头作用影响，而使下部的地质发生扰动，严禁同时施工相邻两根桩，在实际钻进时至少保持隔一根施工一根原则.
（1）由于本桥为群桩基础，桩间距较小，为防止两相邻钻机作业时由于振动或相互间水头作用影响，而使下部的地质发生扰动，严禁同时施工相邻两根桩，在实际钻进时至少保持隔一根施工一根原则。
(2)施工中注意相互协调，避免互相干扰，根据后台浇注砼的能力，分批次安排钻机按顺序开钻。
c、钻进注意事项
（1)开始钻进时保持小冲程钻进，使泥浆比重取泥浆性能指标表中控制的上限，使之起到护壁的作用;刚开钻时泥浆比重有一个相对稳定的时期，每隔20分钟检测泥浆指标并及时调整；根据进尺，当钻头接近护筒底部时，要特别注意小冲程钻
铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门:工程部（章） 第4页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3—JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
进且调整泥浆比重至最大，使护筒底部有足够的泥浆护壁，防止护筒底部薄弱环节出现坍孔、涌砂现象。
（2）钻进中不得随意提动钻具,孔壁不稳定地层提升作业时要采取回灌措施，以防坍孔。定时检查桩孔倾斜度，超标时及时扫孔,严重时回填并经过沉积密实后重钻。
d、成孔检查
(1）在成孔后用检孔器对孔径、孔深进行检查；用钢丝绳吊钻头测其倾斜度，具体办法是在孔口沿孔直径方向设一标尺，标尺中点与桩孔中心吻合，量出钻头中心到标尺中点的距离H,将钻头慢慢放入孔底，待钢丝绳静止不动后，读得钢丝绳在标尺上得偏距e,根据e/H求得倾斜度，小于1％者合格。检查合格后才可拆除钻头,并做好记录。
(2)达到设计标高自检合格后,上报监理工程师停钻，准备清孔。停止钻进时要边提钻，边向孔中灌注一定量的泥浆，保持孔内水头高度不变.
（3）检孔器
①净长L=5D＝5×1＝5米（D为孔径，检孔器外径等于钻孔桩的设计直径)。
②必须有足够的刚度，确保不变形，防碰、防摔、防拖。变形的检孔器不得使用。
e、清孔
(1）清孔目的：
①减小沉淀层厚度使满足设计、规范要求；
②减小孔壁泥皮厚度，保证孔壁对桩身有足够摩擦力.
（2）清孔要求
①终孔经现场技术人员、监理工程师检查孔深、孔径、倾斜率合格后，立即清孔。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部(章） 第5页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3—JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
②采用换浆法清孔。
③吊入钢筋骨架后、灌注水下砼之前，再次检查孔内泥浆性能指标和孔底沉淀厚度，如超过规定，进行第二次清孔，符合要求后方可灌注水下砼。
④允许沉渣厚度:小于50mm.
(3)清孔时应注意事项
①清孔后从孔底、孔中间分别提出泥浆试样,进行性能指标试验.
②不得用加深钻孔深度的方式代替清孔。
(4）清孔后泥浆的指标
成孔后，停止进尺，保持泥浆正常循环，以中速将相对密度1。05的纯泥浆压入。清孔后泥浆的含砂率降到2％以下,粘度为17S~20S,相对密度1。03～1。1，且孔底沉淀厚度不大于设计规定50mm。清孔后灌注水下混凝土之前，泥浆性能指标等试验检测项目须由项目队派试验工程师专人检测，合格后由桥梁专业工程师及监理工程师同意后才可灌注水下混凝土。
(5）沉淀厚度的检测方法
①沉淀厚度的测算基准面
沉淀厚度从钻头底部所到达的孔底平面算起。
②检测方法
将测锤慢慢地沉入孔内,凭手感探测沉渣顶面的位置，其施工孔深和测量孔深之差,即为沉淀土厚度.测量沉淀时的测点和孔深时的测点保持同一位置，测点五个，取平均值，施测由施工技术人员和现场监理共同（分别）进行,互相验证，防止误判。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门:工程部（章） 第6页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3-JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
(6)钻渣废浆的处理
钻渣首先排放到泥浆池中，钻渣在沉淀后用挖掘机装到翻斗车上外运，上部稀泥浆抽回循环系统继续使用.
2.6 制作、安装钢筋骨架
a、钢筋笼加工
钢筋笼拼装统一在砼硬化平台上进行，严格按图纸和规范要求控制间距和数量,保证钢筋笼顺直。钢筋笼制作时,用卡板成型法控制钢筋笼直径和主筋间距，根据钢筋骨架设计长度的不同，钢筋笼分多节制作与安装，每一节笼长根据现场实际情况确定.桩身主筋采用闪光对焊接长，焊接接头的抗拉强度不低于钢筋本身的强度,桩身主筋接头同一截面内不得大于50%.有关要求:
（1）钢筋焊工上岗必须是经考核准许的人员；
（2）为保证桩基保护层厚度,需在钢筋主筋上焊接耳朵筋。
（3）将制作好的钢筋笼存放与指定位置,存放时骨架底部垫上方木或其它物品，以免粘上泥土。每节骨架的各阶段按次序排好，便于使用时按顺序装车运至桩位处，在骨架的每个阶段上挂上标志牌,标明墩号、桩号、节号等。
(4)施焊时将钢筋置于单独加工的作业平台上，保证两根钢筋焊接后的轴线位于同一直线上。
b、骨架安装
（1)为防止加工好的钢筋笼在运输过程中变形或损坏，利用龙门吊配合起吊，按编号装于自行加工的炮车上运至桩位处；

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章） 第7页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3—JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
(2）钢筋笼安装时为保证不变形，采用两点起吊，25T吊车大钩在距两端3m位置处水平吊起,然后小钩吊起钢筋笼的起吊端，使钢筋笼吊起。吊装时顶部及底部起吊时必须辅以方木或型钢，以免单根钢筋受力,使其变形.此时解除25T吊车大钩起吊点，检查钢筋骨架是否顺直，如有弯曲应调直.
（3)骨架入口后，设专人离远处观察钢筋笼的竖直度，指挥将其扶正徐徐下放，下放过程中应有专人扶住钢筋笼并适当调整方向,严禁碰撞孔壁。骨架下降到最后一道加强箍筋时，用2根型钢穿过加强箍筋的下方,使骨架位于统一竖直线上，进行连接.
（4)孔口钢筋笼焊接采用绑条焊，焊条采用E422、E4313、E4303、E4301、E4320的电焊条，焊缝表面无砂眼、焊渣，钢筋表面及根部无灼烧现象。连接过程中要严格控制焊接质量及焊缝长度.连接结束后稍提起钢筋骨架抽取临时支托，将骨架徐徐下放，如此循环,直到设计标高位置。
（5）为防止钢筋笼在施工过程中坠落，其焊接时固定钢筋笼的箍筋一定要焊接牢固，吊车的钢丝绳及吊环施工前一定要认真检查。
（6）在安放骨架前合理组织好劳动力、相应的焊接工具，焊机不少于3台，并保证其性能良好，力求在最短的时间内将其完成。
钢筋顶部定位方法：根据现场测量的护筒顶标高计算钢筋笼顶的设计标高。钢筋笼最后一节按计算设计标高就位后焊接定位钢筋,其具体形状为闭合的弯钩形，下部焊接与N1主筋上，灌注完砼后即切除定位钢筋。
c、钢筋笼安装注意事项
(1）起吊时严防变形，不得由任一端在地面拖行。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章) 第8页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3—JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
（2）对接时保持上端钢筋竖直，采用铁扁担吊装。
（3)钢筋焊接需对称施焊，防止焊接变形，形成钢筋笼折角。
(4)对接口全部焊完并检查合格，待焊口基本冷却后，钢筋笼方可下落，防止高温焊口钢筋遇水产生冷淬。
(5）骨架最上端定位，由测定的孔口标高来计算定位筋长度，并反复核对无误后再焊接定位筋。然后在定位筋骨架顶端的顶吊圈下面插入两个平行的槽钢；在钢筋笼四周对称放两根导向钢管，底部卡于钢筋笼加强箍筋,上部焊接到槽钢上,通过压于钻机下的槽钢控制钢筋笼上浮。
2。7 导管安装
(1)采用丝扣导管，具有以下优点:
每节标准长度2.85m，并有1.5m、0.5m、3.78m调节管。具有密封好、不易漏水、漏浆、接管时间短、桩中心线处砼不易出蜂窝的优点。可抖管，有利于保证桩中心处混凝土的灌注质量.
（2）料斗
料斗要有足够容积。初灌料斗容量（2。5m3）满足首批灌注砼的要求。正常灌注时，换用容量较小的漏斗,有利于灌注时的操作.
（3）隔水塞（缓降器）
导管内上口处必须配置隔水塞，否则不得开灌砼。用篮排球胆,其直径可比导管内径小1cm。受砼挤压后球胆可变形挤往导管内壁，并可向下滑行，排挤管中的泥浆.
(4）钢筋笼就位经检查合格后，立即下导管，导管底部离孔底0.4m。储料斗的容积要满足首批灌注下去的砼埋置导管深度的要求（不小于1米）,首批砼方量要通过计算确定。
铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门:工程部(章） 第9页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3-JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
（5)导管质量：要求管身圆顺，不得破损或凹陷。
（6）在导管使用前和使用一段时期后除对其规格、质量和拼接构造进行检查外，还要做拼接、水密、承压、接头试验。
2.8 二次清孔
钢筋笼就位、导管下设后要立即检查泥浆指标，达不到要求时要二次清孔。二次清孔的泥浆指标要符合设计及规范要求，且沉淀厚度不大于100mm。
6。2。9 灌注水下砼
a、首批灌注砼的数量应满足导管首次埋置深度（≥1.0m)和填充导管底部需要,b、浇筑混凝土过程中注意事项：
（1)灌注水下砼的搅拌机能力,能保证在首盘混凝土初凝前灌注完毕.
（2）拌制好的砼采用砼罐车运至灌注地点时，灌注前检查其和易性、含气量、泌水率、入模温度和坍落度，若不符合相关规定，进行第二次拌和，二次拌和仍达不到要求，不得使用.
（3)成孔及钢筋笼安装后的各项指标检查合格，经监理工程师认可后立即开始灌注砼,并应连续进行，不得中断。
(4)砼采用钢导管灌注，导管内径250mm。首批灌注砼的数量能满足导管初次埋置深度大于1。0m。在整个灌注砼的时间内,导管埋深至少1m,以防止泥浆及水冲入管内。经常测量孔内砼面层的高程，及时调整导管埋深,并始终予以严密监视,导管应在无水进入的状态下填充。灌注到桩中的砼,一次连续操作.
（5)灌注砼时，溢出的泥浆引流至泥浆沉淀池中，以防止污染环境或堵塞河道和交通.
(6）砼灌注完毕,护筒初凝前拔出。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章） 第10页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3-JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
（7)灌注的桩顶标高比设计高出0。5m左右,以保证砼强度。
(8）砼灌注过程中，若发生故障及时查明原因，并提出补救措施，报请监理工程师经研究后，进行处理。
(9）在钻孔、清孔及水下混凝土灌注等工序的施工过程中,施工队质检员必须全过程旁站.发生异常情况现场技术人员、监理工程师及时组织工人进行处理；项目队分段负责工程师全过程旁站并且详细记录灌注过程中的的具体细节、具体情况,并把每根桩的原始记录资料整理好以备查找.
（10)灌注砼时，要保持孔内水头，防止出现坍孔;当导管内混凝土不满时,应徐徐地灌注，禁止在导管内形成高压气囊。
(11）在灌注将近结束时，核对混凝土的灌入方量,确定所测混凝土的灌注高度是否正确。
c、水下混凝土灌注注意事项
(1）孔深及砼面深度测量
①测量方法：采用二点或三点测量法（至少两人分别测),测深取平均值作为计算深度,以防误测、误判。测点位置尽量靠边,不得以锥面深度作为孔深。
②测绳：不得使用断绳，不得用长度标注不清（磨损）的测绳。终孔及清孔检测时测绳的测长必须以钢尺复量值为准。
③测锤：用短钢筋焊成圆锥形的测锤，重4kg以上，防止误判孔底及砼面深度.
d、终浇时段注意以下几点：
（1）提高漏斗高度，保证有足够的压力，确保桩头段砼密实。
（2）以长竹竿或粗钢筋插试比较，防止错将浮渣面当作砼面。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门:工程部（章） 第11页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3—JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
3、质量保证措施
3．1质量标准
⑴钻孔桩钻孔允许偏差和检验方法应符合表3.1的规定。
表3。1 钻孔桩钻孔允许偏差和检验方法
序号
项 目
允许偏差
检验方法
1
护筒
顶面位置
50mm
测量检查
倾斜度
1%
2
孔位中心
50mm
3
倾斜度
1％
⑵钻(挖）孔桩钢筋骨架的允许偏差和检验方法应符合表3.2的规定。
表3.2 钻(挖）孔桩钢筋骨架的允许偏差和检验方法
序号
项 目
允许偏差
检验方法
1
钢筋骨架在承台底以下长度
±100mm
尺量检查
2
钢筋骨架直径
±20mm
3
主钢筋间距
±0。5d
尺量检查不少于5处
4
加强筋间距
±20mm
5
箍筋间距或螺旋筋间距
±20mm
6
钢筋骨架垂直度
1%
吊线尺量检查
注：d为钢筋直径，单位：mm
3。2质量保证措施
⑴严格规范钻孔桩施工工艺，尤其是对桩基沉降和桩基摩擦力影响较大的沉渣厚度和泥浆护壁厚度的控制,确保钻孔桩各个环节的施工质量。
⑵制定严密的试桩方案，通过对桩基础单桩静载试验和群桩持荷沉降试验研究，获取桩基的极限承载力和荷载传递规律，了解桩基沉降随荷载与时间的变化规律；通过不同地质、桩径、桩长、不同钻孔桩施工设备下的钻孔桩工艺试验，以指导并规范全桥钻孔桩施工工艺以及桥梁各部分工程沉降差调整。

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章） 第12页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3-JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
⑶因地表水与地下水对桩基有腐蚀性时，要采用抗腐蚀性混凝土.
⑷混凝土的初存量满足首批混凝土入孔后，导管埋入混凝土的深度不得小于1m并不宜大于3m;当桩身较长时,导管埋入混凝土中的深度可适当加大.漏斗底口处设置严密可靠的隔水装置，有良好的隔水性能并能顺利排出。
⑸水下混凝土应连续灌注,中途不得停顿，并应尽量缩短拆除导管的间断时间，每根桩的灌注时间不应过长.混凝土灌注完毕，位于地面以下及桩顶以下的孔口护筒应在混凝土初凝前拔出。
⑹钢筋加工和绑扎采用工厂流水线作业，保证钢筋笼的标高、长度、垂直度等达到规范要求。
4、安全保证措施
桩基施工现场完善安全生产设施,认真抓好以防高空坠落、防落物伤人、防机械伤害、防触电为主要内容的安全防范措施。
所有吊装设备，钢丝绳定期检查。在泥浆池醒目位置树立安全标示牌,以警示施工和其他人员.各种装吊设备使用前，安排试运行,合格后方可进行装吊作业，装吊作业中严禁超载。
8。2.1桩基工程施工安全防护措施
(1)泥浆池开挖过程中应注意按照“泥浆池施工技术交底”放坡开挖，杜绝垂直开挖以防边坡坍塌。
(2）钻机安装前应检查地基情况、禁止钻机安装在松软地面上.
安装就位应位置准确、平稳、牢固；钻机移动时应首先切断电源、固定桩架、

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章) 第13页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3-JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
⑶因地表水与地下水对桩基有腐蚀性时，要采用抗腐蚀性混凝土.
⑷混凝土的初存量满足首批混凝土入孔后，导管埋入混凝土的深度不得小于1m并不宜大于3m；当桩身较长时，导管埋入混凝土中的深度可适当加大。漏斗底口处设置严密可靠的隔水装置,有良好的隔水性能并能顺利排出。
⑸水下混凝土应连续灌注，中途不得停顿，并应尽量缩短拆除导管的间断时间，每根桩的灌注时间不应过长。混凝土灌注完毕，位于地面以下及桩顶以下的孔口护筒应在混凝土初凝前拔出.
⑹钢筋加工和绑扎采用工厂流水线作业，保证钢筋笼的标高、长度、垂直度等达到规范要求。
4、安全保证措施
桩基施工现场完善安全生产设施,认真抓好以防高空坠落、防落物伤人、防机械伤害、防触电为主要内容的安全防范措施。
所有吊装设备，钢丝绳定期检查.在泥浆池醒目位置树立安全标示牌，以警示施工和其他人员。各种装吊设备使用前,安排试运行，合格后方可进行装吊作业，装吊作业中严禁超载。
桩基工程施工安全防护措施
(1）泥浆池开挖过程中应注意按照“泥浆池施工技术交底"放坡开挖，杜绝垂直开挖以防边坡坍塌。
（2)钻机安装前应检查地基情况、禁止钻机安装在松软地面上。
安装就位应位置准确、平稳、牢固；钻机移动时应首先切断电源、固定桩架、

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门：工程部（章) 第14页/共16页
主送单位
冲击钻工班
编号
CMLZQ4—3-JD—005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
警示无关人员远离、移动过程中专人指挥;同时观察道路情况，及时采取加固措施，防止碰撞结构物、翻车等事故发生。钻机就位后,对钻机及配套设施进行全面安全检查.
(3）钻机钻进时紧密监视钻进情况，观察孔内有无异常情况、钻架是否倾斜、各连接部位是否松动、是否有坍孔征兆,有情况立即纠正。钻机钻进过程中应经常检查卷扬机钢丝绳是否在卷筒上有序排列、是否整齐;经常检查维修钢丝绳，如断丝超过百分之五时，必须更换新品，绳卡应按相等强度安装；卷绕钢丝绳时,禁止人员在其正上方跨越，发现问题时应立即切断电源进行整改。钻机钻进时，卷扬机变速器的换档应事先停车，挂上档后,方可开车。
(4）如突然停电、停机,应首先关闭电源，然后查找原因排除故障。现场施工人员、技术人员量测成孔深度时应穿防滑鞋.清孔过程中试验员泥浆取样应注意加工方便取样的工具，禁止直接弯腰伸手到钻孔中取样泥浆，防止不慎跌入钻孔中。
(5)水下混凝土灌注过程中混凝土罐车应有专人指挥倒车于混凝土灌注漏斗位置。罐车到来时施工人员应注意避让。灌注混凝土时，漏斗的掉具、漏斗、串角挂钩和吊环均要稳固可靠。
4。2钢筋工程安全防护措施
（1)工作前要检查设备、工具的绝缘层有无破损，接地是否良好；事先检查设备各部件是否安全可靠.
(2）焊工的手及身体的某一部位不能接触导电体，对于具有较高空载电压的焊机，以及在潮湿地点操作时，在操作台附近地面应铺设绝缘材料（如木板、橡胶板等）；焊接过程中，要注意防爆、防火，远离可燃物体及危险物品；在金属容器内，

铁十四局集团成绵乐铁路工程指挥部第三工区
技术交底书
单位/部门:工程部（章） 第15页/共16页
主送单位
冲击钻工班
编号
CMLZQ4-3-JD-005
工程
名称/部位
4号人行天桥、成雅高速公路桥托换桩及围护桩
日 期
2010年10月1日
金属结构物上或其他狭小工作场所焊接时，导致触电的可能性增加，要加强防护措施,不允许采用简单的无绝缘外壳的焊钳，要设监护人，随时注意焊工的安全动态，且发现危险征兆，立即拉闸断电；施工过程中禁止使用老化电缆线,禁止乱拉、乱接电线.
（3)调直、切断、弯制、对焊时，不许有人横跨正在制作的钢筋，两旁严禁闲人站立观看.
（4）进行钢筋除锈和焊接时，施工人员穿戴好防护用品。起吊钢筋骨架时，做到稳起稳落，安装牢靠后脱钩。严格按吊装作业安全技术规程施工.
(5)在搬运、检修焊机，及在更换保险丝、改变极性、改变二次机性回路的布设（粗调电流）等时,必须切断电源;推拉电压开关时,要戴绝缘手套，动作要快，站在侧面,以防电弧火花灼伤；钻孔灌注桩施工安全
4.3钢筋笼转运及吊装
根据钢筋笼分节长度、设计专用炮车转运，转运过程中炮车两侧应设置颜色鲜明的红旗警示过往车辆行车注意安全；警示过往行人注意安全。钢筋笼吊装过程中无关人员应远离，吊车应安装在平稳、坚固的地基上。吊车司机时刻观察钢筋笼吊起后的摇摆方向,发现问题及时停吊。
4。4施工机械安全保障措施
项目队物资设备部对工地所有机械统一、定期进行安全检查，发现问题及时解决，消除不安全的因素。各种机械设备均制定安全技术操作规程，并认真检查落实情况。工作前对机械设备进行安全检查，离开机械设备时,按规定将机械平稳停放在安全位置，并将驾驶室锁好,将电器设备的控制箱拉闸上锁.
严禁无证驾驶及酒后驾驶.各种机械设备的操作人员经过安全技术操作规程培训，考试合格后持有效证件上岗。定期检查机械设备的安全保护装置和安全指示装
技术交底书
单位/部门：工程部（章） 第16页/共16页
主送单位
降水井工班
编号
CMLZQ4—3-JD-002
工程
名称/部位
DK167+470~DK168+600段降水井施工
日 期
2010年08月06日
置，以确保以上两种装置的齐全、灵敏、可靠。机械操作人员必须听从施工人员的正确指挥，精心操作.但对施工人员违反操作规程和可能引起危险事故的指挥，操作人员有权拒绝执行,并及时向工地负责人反映.加强工程机械和车辆的检查维修,对驾驶人员进行安全教育，严禁违章开车，杜绝交通事故的发生.
5、文明环境保护措施
(1)钻孔桩的泥浆首先排放到沉淀池中进行沉淀,施工过程中定期不定期的对下部泥渣进行清理，清理后的泥渣用密封良好的泥浆车运输到弃渣场。同时防止弃渣场里的泥渣被雨水冲击形成泥浆流出.
(2)合理安排施工时间，防止噪声扰民。采取洒水、覆盖等措施，防止施工扬尘对附近敏感点的影响.
（3）安全生产责任制，安全目标管理，安全质量管理机构,各项管理制度，统一按框式标准上墙。
(4)现场布局合理，材料、物品、机具、土方堆放符合要求.
(5）施工内业资料齐全、整洁、数据可靠,办公室内按要求布置各类图表,及时反映现场状况及工程进度状况。

签收者意见:

复核： 签收： 保存期限：至工程竣工
中铁十二局集团格拉3标指挥部
技术交底
施工单位：中铁十二局格拉指挥部 编 号：GLKNGZ-03-
工程名称
青藏铁路格拉段扩能改造工程
日 期
2021年4月
交底内容
钻孔灌注桩施工
编制依据
施工图及相关技术规范
及标准
交底内容：
本工程基础采用钻孔钢筋混凝土灌注桩,建筑桩基设计等级为丙级，桩基安全等级为二级,桩基础的环境类别为二a类。桩径为800mm，为端承桩.
桩身钢筋通长设置，箍筋采用螺旋筋，桩顶嵌入承台100mm,桩身钢筋锚入承台40d。
承台钢筋网绑扎时根据需要配置马凳筋或架立筋（梅花形布置，间距0.6米）。
桩顶设承台,承台下设100mm厚C15素混凝土垫层，宽出承台边100mm。
1旋挖钻施工原理及优势
1.1旋挖钻施工原理
旋挖钻成孔是通过底部带有活
