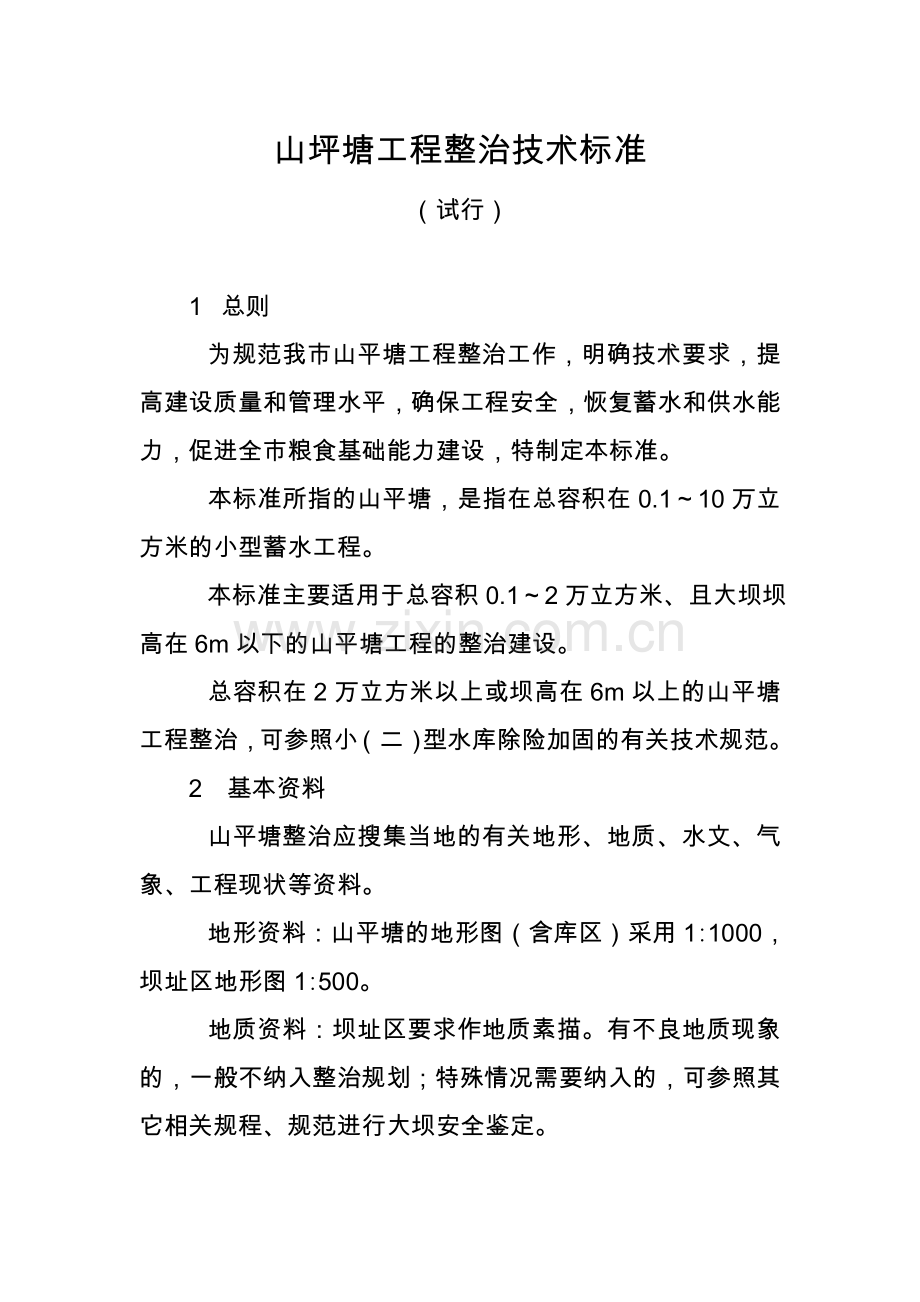

山坪塘工程整治技术标准
（试行）

1  总则
  为规范我市山平塘工程整治工作，明确技术要求，提高建设质量和管理水平，确保工程安全，恢复蓄水和供水能力，促进全市粮食基础能力建设，特制定本标准。
  本标准所指的山平塘，是指在总容积在0.1～10万立方米的小型蓄水工程。
  本标准主要适用于总容积0.1～2万立方米、且大坝坝高在6m以下的山平塘工程的整治建设。
  总容积在2万立方米以上或坝高在6m以上的山平塘工程整治，可参照小（二）型水库除险加固的有关技术规范。
2　基本资料
  山平塘整治应搜集当地的有关地形、地质、水文、气象、工程现状等资料。
  地形资料：山平塘的地形图（含库区）采用1∶1000，坝址区地形图1∶500。
  地质资料：坝址区要求作地质素描。有不良地质现象的，一般不纳入整治规划；特殊情况需要纳入的，可参照其它相关规程、规范进行大坝安全鉴定。
  山平塘工程的位置、集雨面积、灌溉面积应逐处在1∶10000地形图上标明。
3  规划
  山平塘整治必须开展区域性规划，并符合县级农田水利（或小型农田水利设施）建设规划。
  山平塘整治规划应体现粮食产量、品质和集中连片优势，着力于提高粮食基础生产能力建设，兼顾蔬菜、柑桔等农业产业基地建设。
  规划区内安全隐患突出、库容大、效益好的工程宜重点规划。
  山平塘整治规划应提出不同类型工程的典型设计，根据典型设计利用扩大指标法估算规划区工程量和投资。
  对国家、地方和群众投入应进行统筹安排。规划应充分考虑当地群众投资、投劳能力和积极性，农民投劳应折资计算。
  应编制分期实施计划，并提出组织管理、技术支持、资金筹措和劳动力安排措施。
4  工程设计
4.1  工程设计标准
  工程等级划分标准
按照《灌溉与排水工程设计规范》（GB50288-99）规定，山平塘整治的工程等级、工程规模及建筑物级别按表4.1.1进行划分。
            工程等级划分标准
工程等级
工程规模
建筑物级别
V
小（2）型
5
  洪水标准
按照《灌溉与排水工程设计规范》（GB50288-99）规定，由于本标准适用于库容小于2万立方米、坝高低于6m的山平塘整治工程，洪水标准参照平原、滨海区5级建筑物标准执行，应符合表4.1.2的要求。
              建筑物洪水标准
水工建筑物级别
洪水标准［重现期（年）］
设计
校核
5
10
20-50
注：串联型山平塘的最上级山平塘，以及位于高暴雨区的山平塘，其洪水标准应按上限值取用。
4.2  大坝整治设计
  坝顶高程采用设计（校核）洪水位加上安全加高和风浪爬高确定，安全超高可按设计工况0.3m、校核工况0.2m计算。
  坝顶宽度不小于2.5m，土石坝、堆石坝上、下游坝坡坡比（多级坝坡指平均坡比）不小于表4.2.2要求。其它型式的坝坡应通过验算满足稳定安全要求。
          土石坝、堆石坝坝坡要求
边坡类型
坝高（m）
上游坝坡
下游坝坡
土质边坡
5～6
1∶2.00
1∶1.75
＜5
1∶1.75
1∶1.50
堆石、砌石质边坡
5～6
1∶1.60
1∶1.50
＜5
1∶1.40
1∶1.30
  有行人通行要求的坝顶应硬化，砼标号采用C20，厚度10cm，每隔6m分缝，缝宽2cm。
  有行人通行要求或附近人口集中的山平塘，坝顶应设置栏杆，栏杆的高度不低于1.2m，可采用预制混凝土或浆砌条石、砖等形式。预制栏杆采用工艺栏杆；条石栏杆用断面30×30cm的细料条石浆砌；砖砌栏杆每间距6m应设构造柱。砖及条石栏杆每隔6m设伸缩缝，缝宽2cm。
  山平塘大坝坝坡出现滑坡、裂缝等病险，应针对病险部位，采取清除滑坡体、翻筑坝坡等措施；坝体出现渗漏的，坝基、坝肩应设截流槽，结合上游坝坡护坡，设土工膜防渗。
  土坝上游坝坡应进行护坡。护坡形式可根据当地实际情况确定。采用块石护坡，厚度不低于30cm；采用现浇或预制混凝土护坡，混凝土不低于C15砼，厚度不低于10cm；砌石坝上游坝坡应采用M10水泥砂浆开槽勾缝，缝宽2cm。
  土坝下游坝坡应平整，排水良好，无明显变形和高杆杂草，下游坝脚应设置排水设施，排水设施应具备相应的排水能力。
1．坝体排水可采用棱体排水、贴坡排水等。（1）棱体排水：排水体顶部宽度不小于0.8m，排水体顶高程应超过坝脚最高水位和地面1.0m；（2）贴坡排水：排水体厚度（含反滤厚度）不小于0.5m，排水体高度高于浸润线出逸点1.0m或高于1／2坝高且高度不小于2.0m；排水底脚处应设置排水沟。
2．土坝下游坝面与两边岸坡连接部位应设置排水沟，排水沟应采用浆砌石或混凝土砌筑。内空断面尺寸应不小于0.25m×0.25m。其它部位的坝面排水设置宜结合护坡型式进行设置。
4.3  溢洪道
  溢洪道泄洪能力应满足相应的防洪标准要求。
  溢洪道的下游泄洪应通畅，泄洪时不冲坝脚，消能设施的设计可根据实际情况确定，尽可能选用阶梯式消能。
  溢洪道边墙结构可采用浆砌条石、块石和现浇混凝土，尺寸必须满足稳定要求。边墙与土坝结合部位，靠坝一侧边墙边坡不低于1:0.25，确保边墙稳定、可靠。
  溢洪道底板衬砌材料可用C20现浇混凝土、浆砌条石或块石，现浇混凝土厚度不低于15cm，浆砌块石厚度不低于40cm，浆砌条石不低于30cm。
  溢洪道与非坝体结合部位，除保证溢洪道自身安全外，还应视具体情况兼顾其它部位的安全。
  溢洪道有行人通行要求的，应根据实际情况设置人行便桥，桥两侧设置栏杆，栏杆的高度不低于1.2m。
4.4　放水设施
  放水设施的放水能力应满足用水需求。
  放水设施可采用涵卧管或管闸形式。
  涵卧管：卧管采用阶梯形，梯高不大于30cm，边墙结构采用浆砌条石或C20现浇混凝土；卧管盖板采用C30钢筋混凝土预制，放水孔应满足用水需求。
  管道放水：管道放水要保证取水口正常运行，管道与坝体结合部位应设置截水环，管道外设置二道闸阀，闸阀处设置闸阀井，管道材料可采用PE管、球墨铸铁管或防腐性能强的材料。
4.6  借水堰
  山平塘来水不足，可设置借水堰，借水堰末端应设置沉砂池。
  山平塘集中汇水地方来砂量较大，宜设置沉砂池。
  沉砂池的位置尽可能考虑出砂方便；沉砂池的内空尺寸不低于2×2m，深度不低于1.2m。
  借水堰和沉砂池的边墙在保证自身的安全下，现浇混凝土边墙厚度不低于20cm，浆砌块石边墙厚度不低于40cm，浆砌条石边墙厚度不低于30cm。
4.6  配套渠道
  山平塘配套渠道防渗率不应低于70%。
  土壤渗漏量大、渠系水利用系数低，以及水资源紧缺或有特殊要求的配套渠道，均应进行防渗衬砌。
  配套渠道衬砌结构的基底应坚实稳定。衬砌尺寸同4.5.4。
4.7  清淤扩容
  山平塘整治时应将塘内淤泥清除塘外，提高蓄水能力。
  淤泥堆积地点选择在少占良田、且不会造成新的水土流失的地块，并做到环境整洁，与周边环境相协调。
4.8 便民设施
  山平塘整治应结合周边群众的生产、生活需求，修建适量的洗衣台、便民梯和便民路。
5  工程施工
  土坝坝体加固填筑应压实，压实后的填筑料应密实均匀。粘性土料压实度宜不小于93％；砂料的填筑干密度宜不小于1.6～1.7g／cm3；砂砾料含砾量在40％～70％时，填筑干密度宜不小于2.0g／cm3；堆石料的压实标准可按孔隙率控制，孔隙率宜控制在25％～30％左右。
  护坡石料须质地坚硬、不易风化、新鲜，不得有剥落层或裂纹，其抗水性、抗压强度、几何尺寸均应符合设计要求。
  护坡垫层材料应按反滤层铺筑规定施工，铺砌块石或其它面层时，不得破坏垫层。
  上游块石护坡的砌石应做到：认真挂线，自上而下，错缝竖砌，紧靠密实，塞垫稳定，大块封边，表面平整，注意美观。当上游坝坡采用砂浆勾缝时，必须注意预留排水孔。
  浆砌石砌筑应满足下列要求：
（1）砌筑前，应在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润；
（2）应采用座浆法分层砌筑，不得无浆直接贴靠，砌缝内砂浆应采用扁铁插捣密实，严禁先堆砌石块再用砂浆灌缝；
（3）上下层砌石应错缝砌筑，砌体外露面应平整美观，外露面的砌缝应预留约2~4cm深的空隙，以备勾缝处理，水平缝宽应不大于2.5cm，竖缝宽应不大于4cm。
6  竣工验收
  山平塘整治竣工验收应根据有关规程、规范进行。
  项目业主必须按照批复文件要求完成全部建设内容。
6.0.3  工程完工后，项目业主按规定完善竣工资料、完成完工公示和竣工决算审计。
  工程完工，应逐处在显著位置设置完工公示牌，公示牌上张贴 “中央项目•农田水利”标识，并对工程名称、坝高、开工和完工时间、管护责任、投资情况及效益等进行公示。
  完工公示结束后，项目业主应向县级主管部门提出验收申请，县级主管部门应及时组织县级竣工验收，完善工程验收有关手续，逐塘建卡销号。
  市级有关部门在县级验收的基础上，组织市级抽验。
7  工程管理
  山平塘整治竣工后，项目业主应建立相应的工程管护制度和用水管理制度，落实专人负责工程管护。
  划定工程保护范围。工程保护范围为大坝外边线以外50～100m，并禁止在保护范围内从事危害大坝的一切活动。
  建立水费征收制度。从收取的水费中，提取20%的资金作为主体工程防汛保安大修理费，用于工程维修养护。
  建立山平塘巡查制度。对工程进行定期检查，作好检查观察记录。发生较严重的破坏现象或出现险情时，立即报上级主管部门处理。
  山平塘整治的技术资料和竣工资料应及时归档备查。

山坪塘承包合同
甲方：
乙方：
为提高山坪塘使用效益，促进农村产业发展，经村委研究决定，将位于村山坪塘承包给乙方经营使用。根据《中华人民共和国合同法》及相关管理规定，甲乙双方本着平等、自愿的原则，签订本合同，共同遵守。
一、承包时间：从年月日至年月日，承包使用年。
二、承包金额：乙方每年按时向甲方缴纳承包费用元。
三、甲方的权利与义务。
1.保障乙方自主经营使用，不得予以干涉；
2.负责协调处理山坪塘使用期间乙方与其他的一切矛盾纠纷；
3.按照合同约定收取承包金；在合同有效期内，不得提高承包金；
四、乙方的权利与义务。
1.保障该山坪塘的正常使用，确保甲方耕地和农田的灌溉；
2.在合同有效期内，做好防洪防汛工作；
3.每年按时向甲方缴纳承包金，不得拖欠；
五、合同的变更及解除。
1.本合同一经签订，具有法律约束力，任何单位和个人不得随意变更或解除；
2.在合同履行期间，任何一方的法定代表人和人员的变更，都不得解除和变更本合同；
3.本协议履行过程中，如因不可抗力致使本协议难以 履行时，本协议可以变更或解除，双方互不承担责任。
六、 本协议经甲乙双方签字盖章生效。 本协议未尽事宜，可由双方约定后签订补充协议。补充协议与本协议具有同等 法律效力。本协议一式两份，甲乙双方各执一份 。

甲方（盖章）：

乙方（签字）：

年月日

工程测量模拟卷A
一、 名词解释：
1. 水准面：地面上处处与重力方向垂直的连接曲线。
2. 海拔高程：地面点沿垂线到大地水准面的距离。
3. 水平角：地面上一点到两个目标点的方向线垂直投影到水平面的夹角。
4. 水准管轴：过零点与内壁圆弧相切的直线。
5. 地物：地面上的各种固定物件。
二、填空：
1. 在观测水平角时，需观测2个测回，则每测回应按盘左、盘右配置度盘起始读数。
2. 在半径为10公里的范围内，可以不顾及地球曲率对距离和水平角的影响，直接将大地水准面看成水平面，但对高程的影响，则必须考虑。
3. 经纬仪使用时，调节物像清晰用对光螺旋，整平照准部水准管用角螺旋，配置水平度盘读数用转盘手轮。
4. 确定地面点相对位置的量是X、Y和Z。
5. 测量的基准面是大地水准面，基准线是铅垂线。
6. 图上长度为10cm，则在1:1000的比例时实际长度为100m。
三、表格计算：
1. 完成测回法观测手簿计算
测
站
竖盘
位置
目标

水平度盘
读 数
半 测 回
角 值
一 测 回
角 值
各测回
平均角值
第一测回
O

左
A
0-08-12
49-44-18
49-44-27

49-44-19
B
49-52-30

右
A
180-08-06
49-44-36
B
229-52-42
第二测回
O

左
A
90-06-18
49-44-06
49-44-12
B
139-50-24

右
A
270-06-12
49-44-18
B
319-50-30

2. 完成竖直角观测手簿计算
测
站
竖盘位置
目
标
竖直度盘
读 数
半 测 回
角 值
一 测 回
角 值
指标差
x

O
左
右

M
83-42-24
276-17-00
6-17-36
6-17-00
6-17-18
-18

O
左
右

N
105-05-30
254-54-06
-15-5-30
-15-5-34
-15-5-42
-12

3. 对某长度进行6次观测，数据见下表，求：每次观测值中误差及平均值相对中误差。
观测次数
观测值
v
vv
计 算
1
60.46
-2
4
m===

2
60.42
+2
4
3
60.44
0
0
4
60.44
0
0
5
60.43
+1
1
6
60.45
-1
1
平均值
60.44
∑0
10

四、综合计算题：
1. 水准测量中，A为后视点，B为前视点，已知A点高程为28.516m，测量中读得后视读数 a=1.134m，前视读数 b=1.438m，求：AB点高差、B点高程并绘图说明AB点关系。
解：

A点比B点高。
2. 测得往返测距离分别为55.218m、55.224m。问相对较差为多少？
解：

3. 闭合水准路线，自BM A 经1，2，3 点后又闭合于 BM A ，已知：BM A =65.238米，其各测段观测数据如下表，完成水准路线计算和调整，求出各水准点高程值。
（允许闭合差为）

解：

测 点

测站数
实测高差
（m）
高差改正数
（m）
改正后高差
（m）
高 程
（m）
BM A

12

+1.428

-0.016

+1.412
65.238
1
66.650
14
-2.346
-0.019
-2.365
2
64.285
10
+2.487
-0.013
+2.474
3
66.759
9
-1.509
-0.012
-1.521
BM A
65.238
45
+0.060
-0.060
0
∑

辅 助

计 算

4. 角度观测四测回得平均值中误差为15"，若观测九测回，则平均值中误差为多少？
解：

5. 测设直角AOB，一般方法测设后，需要将B点向外移动3cm，已知OB=300m，问测设后精确测得的角值为多少？绘图示意。
解：

工程测量学模拟卷B
一、名词解释
1. 高差：地面上两点间的高程差。
2. 比例尺精度：图上0.1MM所表示的实地水平长度。
3. 地形图：即表示出各种地物又用等高线表示出地貌的图。
4. 平面控制测量：确定控制点的平面位置。
5. 竖直角：在同一竖直面内，某一方向线与水平线的夹角。

二、填空题
1. 水准仪操作时，使水准管气泡居中用微倾螺旋，使圆水准气泡居中用仪器角螺旋。
2. 地形测量时，先要做_控制测量__然后进行_碎部测量_。
3. 观测水平角时，水平度盘固定，指标分划水平度盘。
4. 测量观测值所存在的误差主要呈现偶然误差的特性，因为系统误差可以采取一定的方法减弱和消除。
5. 表示地貌的符号为等高线。
6. 图上面积为50cm2，则在1:1000的比例时实际面积为5000 m2。

三、选择题：
1. 某点处真北方向与坐标北方向的夹角称为该点的A。
A. 子午线收敛角；B. 象限角；C. 磁偏角；D. 磁坐偏角。
2. 某点位于20带中央子午线上，在北半球，该点沿中央子午线量至赤道的距离是3232500m，则该点在高斯平面直角坐标系的通用坐标为C。
A.（3232500，20000000）；B.（3732500，20500000）；
C.（3232500，20500000）；D.（20500000，3232500）。
3. 水准测量前后视距相等可消除的误差是：①视准轴不平行于水准管轴；
②水准尺零点差；③地球曲率与大气折光；。则正确的选择为: C。
A. ①②③；B. ②③；C. ①③；D. ①②。
4. 用方向观测法测量水平角的限差不包括：_D_。
A. 半测回归零差；B. 上下半测回同一方向值较差；C. 各测回同一方向值较差；
D. 同一测站指标差之差。
5. 地物地貌的特征点，我们把它称之为B。
A. 测站点；B. 碎部点；C. 定位点。

四、 表格计算
1. 对某角度进行6次观测，数据见下表，求：算术平均值、每次观测值中误差及算术平均值中误差。
观测次序
观测值
v
vv
计 算
1
50-48-54

25
m== =

2
50-48-48
+1
1
3
50-48-42
+7
49
4
50-48-48
+1
1
5
50-49-00
-11
121
6
50-48-42
+7
49
平均值
50-48-49
∑ 0
246

2. 完成测回法观测手簿计算
测
站
竖盘
位置
目标

水平度盘
读 数
半 测 回
角 值
一 测 回
角 值
各测回
平均角值
第一测回
O

左
1
0-12-00
91-33-00
91-33-15
91-33-09
3
91-45-00

右
1
180-11-30
91-33-30
3
271-45-00
第二测回
O

左
1
90-11-48
91-33-06
91-33-03
3
181-44-54

右
1
270-12-12
91-33-00
3
1-45-12

3. 完成水准观测手簿计算：
测站
测
点
水准尺读数
高差
高程
后视
前视
（m）
（m）
1
BM1
0+000
0.674

1.673
-0.999
157.519
156.520
2
0+000
0+050
2.500

1.842
+0.658
156.520
157.178
3
0+050
0+100
1.780

1.919
-0.139
157.178
157.039
五、综合计算题
1. 已知直线AB 坐标方位角300-00-00，A点X、Y坐标值分别为：14.22m，86.71m；由 A点按极坐标法放样1#点，其X、Y 坐标值分别为：42.34m，85.00m，试计算测设数据。
解：需测设距离为：

需测设的角度为：
2. 附合水准路线，自BM.A 经1，2，3 点后又附合于 BM.B ，已知=56.345米，=59.039米，其各测段观测数据如下表，完成水准路线计算和调整，求出各水准点高程值并绘出草图示意。
测 段
距 离(km)
实测高差(m)
1
1.7
2.785
2
3.5
-4.369
3
1.2
1.980
4
2.6
2.345
解：

测 点
测 段
长 度
实测高差
（m）
高差改正数
（m）
改正后高差
（m）
高 程
（m）
BM A
（km）
1.7

+2.785

-0.009

+2.776
56.345

1
59.121

3.5

-4.369

-0.018

-4.387

2
54.734

1.2

+1.980

-0.006

+1.974

3
56.708

2.6

+2.345

-0.014

+2.331

BM B

59.039

9

+2.741

-0.047

4.293
∑

辅 助

计 算

3. 用6"经纬仪观测某角4测回，已知观测值中误差为，求其算术平均值中误差。
解：
4. 测设角AOB=135-00-00，一般方法测设后，精确测得角值为134-59-36，已知OB=96.00m，如何进行角度纠正并绘图示意。
解：

B点向外移动约11.2mm。

5. 测站高程为48.76m，仪器高 i=1.45m，瞄P点读数，上、下丝、中丝读数分别为2.488 m、2.046m、2.267m，竖直角+3-15-00，求：AP点距离和P点高程。
解：

工程测量模拟试卷（C）（专科）
一、是非判断
6. 海拔高程是地面点沿铅垂线方向到参考椭球面的距离。（ X ）
7. 某地形图比例尺的最大精度为50cm，则该图比例尺为1：1000。（ X ）
8. 处理外业测量成果的基准面和基准线分别是大地水准面和铅垂线。（√）
9. 高程控制测量的基本方法有水准测量和三角高程测量。（√）
10. 等高距是相邻两等高线之间的水平距离。（ X ）

二、填空题
1. 水准仪操作时，整平照准部水准管用_______制动螺旋和微动螺旋_______。
2. 大比例尺地形图的内图廓线是_____由经纬线组成____。
3. 竖直度盘的结构是竖直度盘__竖盘指标，竖盘水准管和水准管微动螺旋__，指标分划___90°_。
4. 测量观测值所存在的误差主要呈现_偶然_的特性，因为__多次测量_可以采取一定的方法减弱和消除。
5. 附合导线与闭合导线坐标计算仅___角度闭合差___和____坐标增量闭合差__的计算有所区别。
6. 图上面积为___0.25___，则在1:2000的比例时实际面积为100。
7. 路线纵断面测量中，某桩距起点的距离为32.50米，则其桩号应为______。

三、不定向选择题：（每小题备选答案有一或多个正确答案。）
1、在角度测量中，盘左盘右观测可以减弱或消除（ BDE ）对角度观测的影响。
A、竖轴误差；B、视准误差；C、度盘刻划误差；D、横轴误差；E、竖盘指标差。
2、上题给出的误差，属于系统误差的是：（ C ）
A、①③⑤；B、①②③④⑤；C、②③④⑤；D、②③④⑤。
3、某点位于10带中央子午线上，在北半球，该点沿中央子午线量至赤道的距离是3232500m，则该点在高斯平面直角坐标系的通用坐标为（ C ）。
A、（3232500，10000000）；B、（3732500，10500000）；
C、（3232500，10500000）；D、（10500000，3232500）。
4、同一幅地形图上，等高线平距与坡度的关系是（ BDE ）:
A、等高线平距越大，坡度越陡； B、等高线平距越小，坡度越陡； C、等高线平距越小，坡度越缓；D、等高线平距越大，坡度越缓；E、等高线平距相等，坡度相等；。
5、地形特征点，我们又把它称之为 B 。
A、测站点；B、碎部点；C、定位点；D、控制点。

五、 问答题
1．经纬仪测绘法测地形图的基本原理是什么？
答：（1）安置仪器，安置经纬仪于测站A点，对中整平，量取仪器高i（读数至厘米），并记入碎部测量手册，在测站附近安置图板，用小针把量角器圆心插在点a上，画出后视方向线。
（2）定向。（3）立尺。（4）观测，用经纬仪瞄准标R，读取上丝，下丝，中丝，读取水平度盘读数，竖盘读数。（5）纪录。（6）计算，视距测量的公式，计算水平距离，碎部点高程。（7）展点。（8）绘图，绘图员在现场根据展绘的碎部点，勾绘地形图。
2．测量的基本工作是什么？
答：（1）测量前测量控制网的建立；（2）测量期间将图纸上所有设计的建（构）筑物的平面位置和高程测设到相应的地面上；（3）工程竣工后测绘各建（构）筑物的实际位置和高程；（4）以及在测量和管理期间对建（构）筑物进行变形和沉降观测等。
3．判断下列误差的性质：
a. 目标偏心差，为粗差；b. 水平角读数误差，为偶然误差； c. 水准仪下沉误差，为粗差；d. 钢尺量距投点误差，为系统误差。

六、 表格计算
1. 完成竖直角观测手簿计算
测
站
竖盘位置
目
标
竖直度盘
读数
半测回
角值
一测回
角值
指标差
x

O
左
右

M
71-12-36
288-47-12
18°47′64〞
18°47′12〞
18°47′38〞
-26〞

O
左
右

N
96-15-30
263-44-36
-6°15′30〞
-6°15′21〞
-6°15′27〞
-3〞

2. 对某角度进行6次观测，数据见下表，求：算术平均值、观测值中误差、算术平均值中误差。
观测次数
观测值
V
VV
计算
1
60-00-06
5
25

2
60-00-12
-1
1
3
60-00-18
-7
49
4
60-00-06
5
25
5
60-00-24
13
169
6
60-00-00
11
121
平均值

∑=0
390

3. 完成普通水准观测手簿计算：

测站

桩号
水准尺读数
高差
高程
后视
前视
m
m

1
0+000
1.580

0.565
40.180
0+100

1.015

2
0+100
1.478

0.275

0+200

1.203

3
0+200
1.378

1.118

0+300

0.260

4
0+300
1.568

0.436

0+400
0+400

1.132
42.574
6.004 3.61 2.394

六、综合计算题
水准测量中，A为后视点，B为前视点，已知A点高程为38.516m，测量中读得后视读数 a=1.124m，前视读数 b=1.458m，求： BA点高差、B点高程并绘图说明AB点关系。
解：

2. 附合水准路线，自BM.A 经1，2，3 点后又附合于 BM.B ，已知=46.345米，=49.040米，其各测段观测数据如下表，完成水准路线计算和调整，求出各水准点高程值并绘出草图示意。（按四等精度）
测 段
距 离(km)
实测高差(m)
1
1.8
3.785
2
4.5
-5.369
3
1.4
2.980
4
2.5
1.345
解：

测 点
测 段
长 度
实测高差
（m）
高差改正数
（m）
改正后高差
（m）
高 程
（m）
BM A
（km）
1.8

+3.785

-0.008

+3.777
46.345

1
50.122

4.5

-5.369

-0.021

-5.390

2
44.732

1.4

+2.980

-0.006

+2.974

3
47.706

2.5

+1.345

-0.011

+1.334

BM B

49.040

10.2

+2.741

-0.046

2.695
∑

辅 助

计 算

3. 水平角观测时，4测回平均值中误差为2″，试求一测回角度中误差。
解：

4. 根据第五题第3小题的数据绘制纵断面图，要求水平比例尺为1:2000，高程比例尺为1:50。
山东省工程建设地方标准

DB37/T5000-2021 J12471-2021

建筑工程优质结构评价标准
Evaluation Standard for High Quality of Construction Engineering

2021-10-17发布 2021-01-01实施
山东省住房和城乡建设厅
山东省质量技术监督发布
目 次

1 总则1
2 术语和符号2
2.1 术语2
2.2 符号4
3 基本规定5
3.1 申报条件5
3.2 质量评价6
4 质量保证条件评价9
4.1 质量保证条件要求9
4.2 评价和得分12
5 模板工程评价13
5.1质量要求13
5.2 评价和得分15
6 钢结构制作工程评价16
6.1 质量要求16
6.2 评价和得分17
7 钢筋工程评价19
7.1 质量要求19
7.2 评价和得分22
8 钢结构安装工程评价24
8.1质量要求24
8.2 评价与得分24
9 现场实测评价26
9.1 实测项目和检验方法26
9.2 评价和得分27
10 仪器检测评价29
10.1 检测项目29
10.2 砌体砂浆强度检测29
10.3 混凝土强度检测30
10.4 钢筋保护层及现浇板厚度的检测31
10.5 评价和得分31
11 观感质量评价33
11.1 砌体结构工程33
11.2 混凝土结构工程34
11.3 钢结构工程36
11.4 评价和得分36
12 安装工程预留预埋评价38
12.1 安装要求38
12.2 评价和得分39
13 质量控制资料评价40
13.1 质量控制资料40
13.2 评价和得分42
附录A 质量综合评审表44
附录B 质量保证条件评价打分表48
附录C 模板工程评价打分表50
附录D 钢结构制作工程评价打分表51
附录E 钢筋工程评价打分表52
附录F 钢结构安装工程评价打分表53
附录G 现场实测评价打分表54
附录H 仪器检测评价打分表55
附录J 观感质量评价打分表56
附录K 安装工程预留预埋评价打分表59
附录L 质量控制资料评价打分表60
本规程用词说明62
引用标准名录63
条文说明64
Contents

1 General Provisions1
2 Terms and Symbols2
2.1 Terms2
2.2 Symbols4
3 General Requirments5
3.1 Declaring Conditions5
3.2 Quality Evaluation6
4 Evaluation of Quality Assurance Conditions9
4.1 Requirement of Quality Assurance Conditions9
4.2 Evaluation and Scores12
5 Evaluation of Formwork Engneering13
5.1Quality Requirement13
5.2 Evaluation and Scores15
6 Evaluation of16
6.1 Quality Requirement16
6.2 Evaluation and Scores17
7 Evaluation of Reinforcement Engineering19
7.1 Quality Requirement19
7.2 Evaluation and Scores22
8 Evaluation of Steel Structure Fabrication and installation24
8.1Quality Requirement24
8.2 Evaluation and Scores24
9 Evaluation of Site Measurement26
9.1 Measured Projects and Test Method26
9.2 Evaluation and Scores27
10 Evaluation of Instruction Test29
10.1 Test items29
10.2 Test of Masonry Mortar Strength29
10.3 Test of Concrete Strength30
10.4 Test of cover of reinforcement and thickness of
cast-in-place slab31
10.5 Evaluation and Scores31
11 Evaluation of Impressions Quality33
11.1 Masonry Structure33
11.2 Concrete Structure34
11.3 Steel Structure36
11.4 Evaluation and Scores36
12 Evaluation of Installation engineering38
12.1 Installation Requirement38
12.2 Evaluation and Scores39
13 Evaluationof Quality Control Data40
13.1 Quality Control Data40
13.2 Evaluation and Scores42
Appendix A Table of Comprehensive Evaluation of
Quality44
Appendix B Table of Evaluation and score for Quality
Assurance Conditions48
Appendix C Table of Evaluation and score for
Formwork Engneering50
Appendix D Table o
