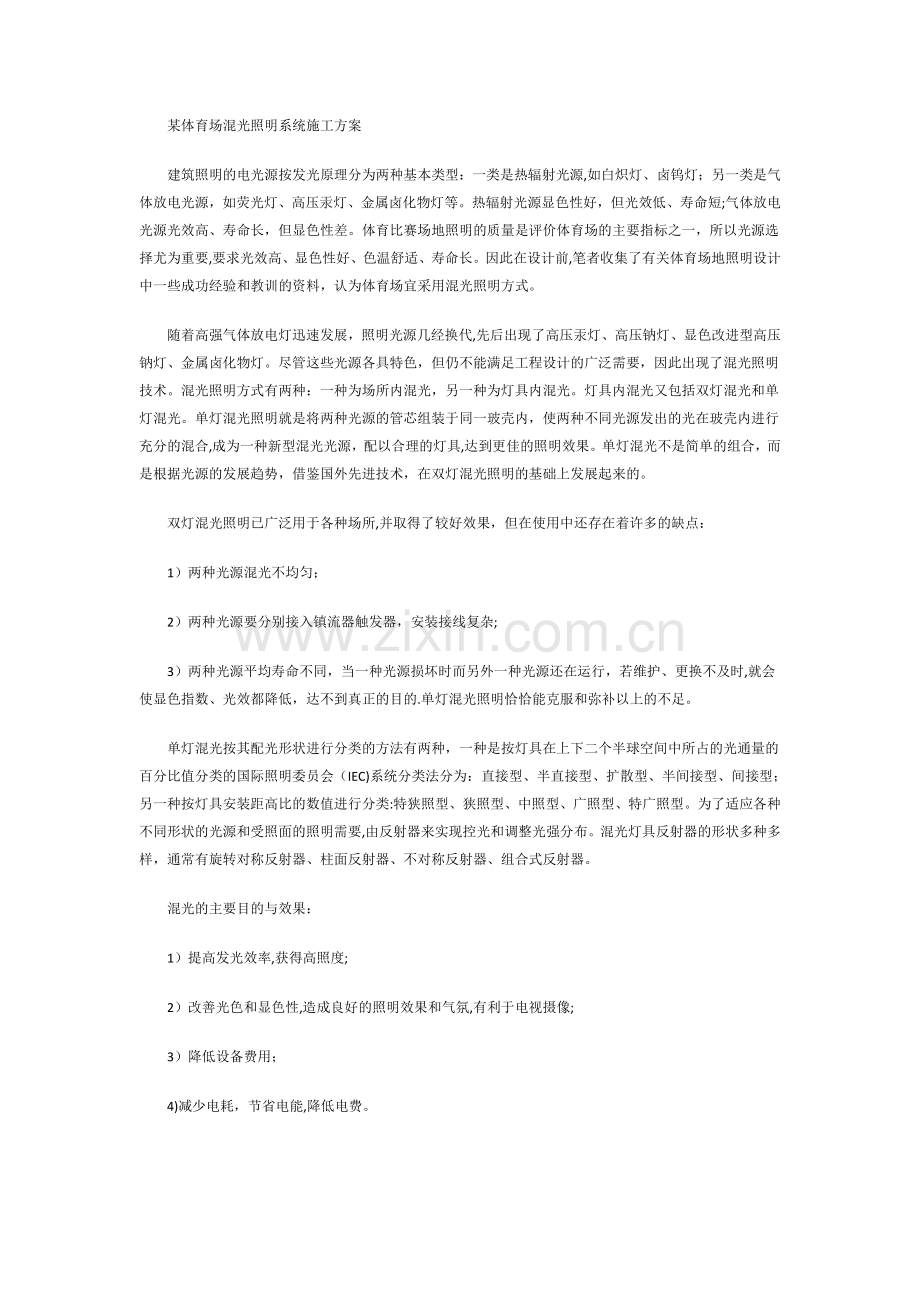

　　某体育场混光照明系统施工方案
　　建筑照明的电光源按发光原理分为两种基本类型：一类是热辐射光源,如白炽灯、卤钨灯；另一类是气体放电光源，如荧光灯、高压汞灯、金属卤化物灯等。热辐射光源显色性好，但光效低、寿命短;气体放电光源光效高、寿命长，但显色性差。体育比赛场地照明的质量是评价体育场的主要指标之一，所以光源选择尤为重要,要求光效高、显色性好、色温舒适、寿命长。因此在设计前,笔者收集了有关体育场地照明设计中一些成功经验和教训的资料，认为体育场宜采用混光照明方式。
　　随着高强气体放电灯迅速发展，照明光源几经换代,先后出现了高压汞灯、高压钠灯、显色改进型高压钠灯、金属卤化物灯。尽管这些光源各具特色，但仍不能满足工程设计的广泛需要，因此出现了混光照明技术。混光照明方式有两种：一种为场所内混光，另一种为灯具内混光。灯具内混光又包括双灯混光和单灯混光。单灯混光照明就是将两种光源的管芯组装于同一玻壳内，使两种不同光源发出的光在玻壳内进行充分的混合,成为一种新型混光光源，配以合理的灯具,达到更佳的照明效果。单灯混光不是简单的组合，而是根据光源的发展趋势，借鉴国外先进技术，在双灯混光照明的基础上发展起来的。
　　双灯混光照明已广泛用于各种场所,并取得了较好效果，但在使用中还存在着许多的缺点：
　　1）两种光源混光不均匀；
　　2）两种光源要分别接入镇流器触发器，安装接线复杂;
　　3）两种光源平均寿命不同，当一种光源损坏时而另外一种光源还在运行，若维护、更换不及时,就会使显色指数、光效都降低，达不到真正的目的.单灯混光照明恰恰能克服和弥补以上的不足。
　　单灯混光按其配光形状进行分类的方法有两种，一种是按灯具在上下二个半球空间中所占的光通量的百分比值分类的国际照明委员会（IEC)系统分类法分为：直接型、半直接型、扩散型、半间接型、间接型；另一种按灯具安装距高比的数值进行分类:特狭照型、狭照型、中照型、广照型、特广照型。为了适应各种不同形状的光源和受照面的照明需要,由反射器来实现控光和调整光强分布。混光灯具反射器的形状多种多样，通常有旋转对称反射器、柱面反射器、不对称反射器、组合式反射器。
　　混光的主要目的与效果：
　　1）提高发光效率,获得高照度;
　　2）改善光色和显色性,造成良好的照明效果和气氛,有利于电视摄像;
　　3）降低设备费用；
　　4)减少电耗，节省电能,降低电费。
　　大中型体育场混光照明尤以采用镝灯与高显色性高压钠灯（DDG+NGG）混光光源为最多。这种混光光源光效高、寿命适中、显色指数大于80，红色光谱所占的成份提高到20%以上，颜色还原性好,照明的视觉效果极佳,满足了重要体育比赛及彩色电视转播要求;而且还可节省设备投资,节约能源和降低运行费用。
　　光源选择
　　建筑照明的电光源按发光原理分为两种基本类型:一类是热辐射光源，如白炽灯、卤钨灯;另一类是气体放电光源，如荧光灯、高压汞灯、金属卤化物灯等。热辐射光源显色性好，但光效低、寿命短；气体放电光源光效高、寿命长，但显色性差。体育比赛场地照明的质量是评价体育场的主要指标之一,所以光源选择尤为重要,要求光效高、显色性好、色温舒适、寿命长。因此在设计前,笔者收集了有关体育场地照明设计中一些成功经验和教训的资料,认为体育场宜采用混光照明方式。
　　随着高强气体放电灯迅速发展,照明光源几经换代，先后出现了高压汞灯、高压钠灯、显色改进型高压钠灯、金属卤化物灯。尽管这些光源各具特色，但仍不能满足工程设计的广泛需要，因此出现了混光照明技术.混光照明方式有两种:一种为场所内混光,另一种为灯具内混光.灯具内混光又包括双灯混光和单灯混光。单灯混光照明就是将两种光源的管芯组装于同一玻壳内，使两种不同光源发出的光在玻壳内进行充分的混合，成为一种新型混光光源,配以合理的灯具，达到更佳的照明效果。单灯混光不是简单的组合，而是根据光源的发展趋势，借鉴国外先进技术，在双灯混光照明的基础上发展起来的.
　　双灯混光照明已广泛用于各种场所，并取得了较好效果,但在使用中还存在着许多的缺点:
　　1)两种光源混光不均匀；
　　2）两种光源要分别接入镇流器触发器,安装接线复杂;
　　3）两种光源平均寿命不同，当一种光源损坏时而另外一种光源还在运行,若维护、更换不及时，就会使显色指数、光效都降低,达不到真正的目的。单灯混光照明恰恰能克服和弥补以上的不足.
　　单灯混光按其配光形状进行分类的方法有两种,一种是按灯具在上下二个半球空间中所占的光通量的百分比值分类的国际照明委员会（IEC)系统分类法分为：直接型、半直接型、扩散型、半间接型、间接型；另一种按灯具安装距高比的数值进行分类:特狭照型、狭照型、中照型、广照型、特广照型.为了适应各种不同形状的光源和受照面的照明需要，由反射器来实现控光和调整光强分布。混光灯具反射器的形状多种多样，通常有旋转对称反射器、柱面反射器、不对称反射器、组合式反射器。
　　混光的主要目的与效果：
　　1)提高发光效率，获得高照度;
　　2)改善光色和显色性,造成良好的照明效果和气氛，有利于电视摄像;
　　3)降低设备费用；
　　4）减少电耗，节省电能，降低电费。
　　大中型体育场混光照明尤以采用镝灯与高显色性高压钠灯(DDG+NGG)混光光源为最多。这种混光光源光效高、寿命适中、显色指数大于80,红色光谱所占的成份提高到20%以上,颜色还原性好，照明的视觉效果极佳，满足了重要体育比赛及彩色电视转播要求;而且还可节省设备投资，节约能源和降低运行费用。
　　布灯方案与灯具选择
　　体育场具有广大的空间和宽阔的场地，可以进行很多的运动项目比赛，因此需要大面积的照明设施。其目的是使运动员能够愉快地进行比赛，在观众与运动员之间创造明朗愉快的视觉环境。这就要求体育场照明要有足够的照度，并且照度均匀；适宜的亮度，减少眩光;显色性要好，便于电视摄像。
　　目前，综合体育场照明多采用照明杆塔及两边光带式，常见的有四种布置形式。
　　照明杆塔四角布置方案
　　照明杆塔高度一般为20 米~50 米，常用狭角形投光器，以获得距离较远的大面积照明及较高的照度,这种布置方式适用于足球场地照明,.每个杆塔上设有多个不同角度投射的投光器，四个杆塔上的光通都投向整个场地的各个部分，并且光通重叠后能得到较高的照度,同时还可减少阴影,增加垂直照度。为了限制眩光，规定由投光器中心投向运动场地纵向轴线处的垂线与场地平面构成的角度不得低于27°。这种方案比较优越，运动员及观众见到光源数量较少，因此眩光亦少.
　　照明杆塔两侧对称直线布置方案
　　即沿场地纵向的两侧装设照明杆塔，每边各设3 个~4 个杆塔。其优点是照度均匀，运动员观看物体阴影也较弱；缺点是运动员及观众看到的亮光源数目较多，眩光较大。此方案被认为是可取的，尤其是要求照度较高（300lx以上)时更为适用。
　　照明杆塔一侧直线布置方案
　　照明杆塔在场地一侧直线布置。一侧直线布置方案应用于狭窄地段的照明，被照面宽度可达100 米~150 米。这种布置方式照度分布较好，但对运动员和观众产生的眩光较为严重.
　　体育场两边马道式光带布置方案
　　照明光带沿观众席台上方檐口作直线布置数列投光器,布满场地边缘，只有球门区除外。马道式光带布置方案应用于宽阔地段的照明，这种布置方式照度分布较好，能够有效地降低眩光，是体育场照明发展的趋势。
　　参照山东省人民体育场照明方案,认为某市体育场采用四灯塔照明方式较为理想。照明灯塔高度36 米,每塔安装五排灯具，每排安装三套灯具，最低一排灯具距地面高度为27。8 米.每塔中间一排三套灯具，每个灯具内安装2 盏1000W的高压钠灯，四塔总计24 盏；其它四排均为3.5kW的镝灯，共12盏，四塔总计48 盏。
　　照度计算
　　水平照度计算、垂直面及倾斜面照度计算、Iαβ值的确定和瞄准点的调整，在施工设计时则必须用逐点法计算，但逐点法计算比较繁琐,须借助电子计算机运算.本设计根据体育场照度要求，用单位容量法求出所需灯盏数，然后利用自动光谱辐射光度计实测出所需参数.体育场地面积s=120 米×90 米=10800 平方米；《民用建筑电气设计规范》（JGJ/T16—92）中有关体育运动场照度标准：足球场地比赛照度为E=500lx，若选用PL=1000W 金属卤化物灯，其光源综合系数m=0.065。
　　足球场地所需单位容量为：
　　P=mE=0。065*500=32。5W/平方米
　　所需灯盏数为：
　　N=PS/PL=32.5×10800/1000=351 盏
　　通过以上计算，场地照明所需功率为351kW　每勒克斯所消耗的电能为702W，用1000w 金属卤化物灯351 盏.显然耗电量大、灯具多、投资大,眩光也较大.为此采用四灯塔混合照明方式。足球场地水平平均照度为537lx，跑道水平照度为346lx，一般显色指数为80 色温接近4000K。场地照明所需功率为P=24*1+48＊3.5=192kW，每勒克斯所消耗的电能从702W降到358W　照明效果良好　节能效果显著。
　　灯光控制及其它
　　灯光控制的任务是在既定的灯光布置下能实现各种不同比赛项目所需要的开灯方案。通常用交流接触器或无触点的可控硅来实现灯光开关.用接触器控制，技术比较简单、经济;可控硅技术比较先进、控制及调光比较灵活，但价格较高。本设计采用可控硅控制方案　在体育场南端控制室内安装先进的微机灯光控制系统.该系统采用最新电子控制技术，与以往的灯控设备比较，具有体积小、直观性强、方便、灵活、可靠等优点。整个控制系统可以根据体育比赛大型演出的不同要求，调节场内照度，使灯光适应各种场合的不同要求。可以通过计算机预选灯控方案，在微机控制下，一次操作就可实现整个的灯控过程。灯光控制系统由微机、单片机微机灯光控制器、电源控制柜、灯具四部分组成，微机则是整个控制系统的核心部分。
　　在使用放电灯时，为防止由于弧光不连续而产生的频闪效应，采用相邻灯由不同相电源供电。该体育场西区主席台上空的钢网架上设置了许多电源分线箱，相邻灯的电源均来自于不同的电源分线箱,这样光源的光通量波动深度可大大降低，能基本消除频闪效应.
　　根据需要，体育场局部照明可采用卤钨灯，看台下房间照明按普通照明处理。
　　施工组织设计
　　1、概况
　　1。1工程简介
　　中心渔港一期工程位于舟山本岛普陀山浦东西两侧。
　　1。1。1工程内容
　　(1)中心渔港：300—500吨级浮码头栈桥四条（3＃栈桥140.5＊6米，4#栈桥
　　136。5＊6米，5#栈桥137.1＊6米，6＃栈桥133.3*6米），8个撑墩。
　　(2)渔政东海基地：千吨级固定码头一座(平台104。0＊10米，1＃栈桥165。5*6
　　米），浮码头2＃栈桥148。1*6米，3个撑墩.
　　1。1.2工程结构
　　(1)引桥结构：靠岸的九跨采用Ф800mm钻孔灌注桩基础，每个排架2根，排架间距为9.5—10米;其余靠海打桩船能进入的地方采用600＊600mm预应力钢筋混凝土空心方桩。桩上为现浇横梁，横梁上搁置预制空心大板。
　　(2)撑墩结构：采用600＊600mm预应力钢筋混凝土空心方桩基础，每个
　　撑墩4根桩,上部结构为现浇墩台结构。
　　(3)码头结构:1000吨级码头采用高桩梁板结构.总长104米，分为各52
　　米的2个结构段，宽10米，桩基为600＊600mm预应力钢筋混凝土空心方
　　桩，排架间距7米，每个排架4根桩，桩上为现浇横梁，横梁上搁置纵梁,
　　面板为叠合板.平台前沿设置人员上落的踏步平台及固定钢爬梯。
　　1。1.3主要工程数量表
　　根据投标文件，本次投标的主要工程数量见下表：
　　主 要 工 程 量 表
　　序号工程项目单位工程数量
　　中心渔港东海基地合计
　　1钻孔桩工作平台m21754875.82629。8
　　2钻孔桩钢护筒埋设t22.23411。1233。354
　　3水上钻孔灌注桩成孔m225511603415
　　4800mm钻孔灌注桩(C30）根/m372/1347.836/729。28108/2077。1

　　6600*600预制方桩(C45)m3949。781115。832065。61
　　7预应力方桩施打根88108196
　　8现浇纵横梁(C30)m3497。52768。661266。18
　　9现浇混凝土板及板接缝m354.3163。11117。42
　　10现浇码头及引桥面层m3525。7416.5942。2
　　11现浇引桥墩台m310626。5132。5

　　13现浇撑墩m3280.75105。28386。03
　　14制安靠船构件件/ m3 16/19。7616/19.76
　　15制安水平撑,剪刀撑件/ m3 18/22。8218/22.82
　　16制安纵梁件/ m3 56/181。856/181.8
　　17制安空心板件/ m3 130/174。46130/174。46
　　18制安空心大板件/ m3224/989。96132/572。4356/1562.36
　　19预应力钢筋t110.062122。467232.529
　　20预制件钢筋t181.283163.945345。228
　　21现浇钢筋t85.82187。766173.587
　　22150KN系船柱个9918

　　24橡胶支座块9365461482
　　1.1.4施工技术标准
　　本工程施工中的所有材料、设备、工艺和施工质量均符合如下技术规范的要求，施工组织设计的编写遵循施工技术规范和工程质量检验评定标准, 本工程施工及验收应遵循的主要施工技术规范和验收标准如下：
　　(1)交通部《水运工程混凝土施工规范》（JTJ268-96);
　　（2）交通部《水运工程混凝土质量控制标准》(JTJ269-96）；
　　(3）交通部《港口工程地基规范》（JTJ250—98）;
　　（4)交通部《高桩码头设计与施工规范》（JTJ291-98);
　　(5）交通部《港口工程质量检验评定标准》（JTJ221-98)；
　　(6)国家和地方政府颁布的有关技术法规和规范。
　　在工程施工期间，如上述标准或规范有修改或重新颁布业将遵循执行。
　　1.2、自然条件
　　1。2.1气象
　　工程位于舟山本岛，地处纬度地带，属北亚热带季风海洋性气候。冬季受蒙古高压的控制，盛行偏北和西北风；夏季盛行温热的东南风.
　　该地区常风向为N、SE，频率为11％；其次为NW、NN向，频率为9%。实测最大风速为18m/s(E、SE、SSE、NW）。多年平均风速为3。97m/s.
　　1。2.2水文
　　码头处的潮汐变化过程属于不规则半日潮型,港域内潮流呈往复流，涨潮由东南向西北，落潮由西北往东南。涨潮流速大于落潮流速，潮流流向与水道走向一致。
　　设计高潮位:+1。96m
　　设计低潮位：-1.65m
　　极端高水位：+2。92m
　　极端低水位：—2.31m
　　根据舟山市水文站提供的高程基准面资料，85国家基准面在定海潮站基准面以上7.538m。
　　码头位置处的波要素是：H1%=1.74m，Hs=1.15m，波向135°，波长21.9m，原始波向SE。
　　1。2.3地质
　　根据所提供的设计图纸的说明，工程区的地质情况,其土质分为7个地质单元体：
　　(1）淤泥：层厚度约为0.3—1。4m，土层压缩性大，物理力学性质较差，不能作为基础持力层.
　　(2)淤泥质粉质粘土：层厚度约为13。6—36。7m，顶板标高约为1。2—8.7m,土层压缩性大，含水量较高。
　　(3)粘土：层厚度约为13.1-14.7m，顶标高约为—22.6- -23.5m，该土层的地基承载力较高，但土层分布不均匀，大部分钻孔中未见该土层。
　　（4）粉质粘土：层厚度约为5.4-42.2m,顶标高约为-19.9- —38。5m，土层分布较为均匀,地质承载力较高,是桩基的持力层。
　　（5)砂层：以中细砂、中粗砂为主,层厚度约为0。7—3.7m，顶标高约为-31— —45。6m，分布不均匀，多夹在粉质粘土中.
　　(6）粘土混砂砾、砂砾混粘土及碎石土层.
　　(7)风化基岩（J3)：棕红、肉红色，钻进厚度约为1。4—2。4m，顶标高约为—42。2— -43。5m。
　　2、施工总体安排
　　根据本工程的结构型式和现场的施工条件，总体施工安排上作如下考虑:分两部份，采用二种不同的施工工艺，基本上同时进行施工。
　　一、陆上施工部分
　　1.施工范围:
　　(1）1~6#栈桥的全部钻孔灌注桩。
　　（2)上述桩的现浇横梁。
　　(3）1～6＃栈桥的全部预制空心大板。
　　(4)1~6#栈桥的全部现浇面层混凝土。
　　2.施工顺序：

　　3、主要施工方法：
　　（1）施工作业平台搭设
　　平台采用支撑在钢管桩上的型钢横梁、纵梁、木板面层结构，宽度6米，长度满足各栈桥施工作业需要。同时搭设两座平台.搭设方法：用兵15～25吨履带吊机吊加30KW电动振动锤,由岸向海逐跨搭设。
　　（2）钻孔灌注桩施工
　　每座平台上二台钻机，由海向陆逐跨施工,下钢筋笼和浇注混凝土既可以用钻机的起重设备，又可用吊机辅助作业.
　　(3）横梁浇注
　　紧跟桩基逐跨施工，利用平台纵、横梁悬吊底侧模，人工手推车浇注混凝土。
　　（4)空心大板预制
　　在海堤后方的陆上适当位置建设临时预制场.
　　(5)空心大板安装
　　用贝雷片组装成双导梁架桥机，由岸向海逐跨安装。
　　二、水上施工部分
　　1.施工范围
　　（1）全部预应力钢筋混凝土空心方桩的沉桩。
　　(2）1#~6#栈桥方桩基础的横梁施工。
　　（3）全部撑墩的施工。
　　(4）千吨级固定码头的施工。
　　2、施工方法
　　与常规的码头施工相同。
　　以上总体施工安排的优点是：两部分同时施工,互不影响，有利于缩短工期.缺点是：投入较大。无论是设备和管理力量的投入都比较大。但我单位有足够的设备和管理能力，实施上述施工方案，总工期可以缩短21天。
　　3、施工总流程图
　　3。1。钻孔灌注桩基础栈桥施工流程图

　　3。2.千吨级码头施工流程图

　　4、主要工程项目施工方法
　　4.1施工测量及试验和试验设备
　　4.1。1施工基线和水准点的布设
　　根据业主提供的平面控制点和高程控制点,在施工区域内布置并测设施工基线和水准点，程序如下：
　　(1）复核业主提供的平面布置控制点和水准点;
　　（2)布置并测设施工基线和水准点，基点布设在通视良好，不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况，基点用混凝土墩做成（混凝土墩下打木桩做基础）,点位以十字铜头标记，并设置明显的保护标志;
　　（3）整理测量报告和绘制施工测量平面图，报工程师审批，
　　（4)施工期间定期对基线及水准点进行复核。
　　4。1。2测量仪器
　　测量仪器一览表
　　名称型号数量产地
　　全站仪TC20021台瑞士
　　经纬仪T24台瑞士
　　水准仪N32台瑞士
　　4。1。3测量精度控制
　　(1）施工基线方向的允许角度误差值为12秒。
　　(2)施工基线长度的允许误差值为1/10000。
　　4.1.4试验和试验设备
　　本工程在进场后临时设施建设时，设立现场实验室，面积约80m2(见施工总平面布置图).
　　工地实验室配备足够人员，实验室工作人员均要有相应资质和上岗证。 工地实验室为检验工程所用原材料及混凝土施工质量控制而设立，主要试验项目及配备检测设备仪器见下表：
　　主要试验项目及配备检测设备仪器表
　　类
　　别名称检 测 项 目主要设备名称
　　原
　　材
　　料
　　物
　　理
　　力
　　学
　　性
　　能
　　指
　　标
　　水
　　泥标准稠度和凝结时间标准稠度和凝结时间测定仪
　　安定性雷氏夹
　　细度负压筛
　　比表面积比表面积测定仪
　　胶砂强度标准试模4＊4＊16
　　比重比重瓶
　　钢材力学性能及拉弯性能检测万能材料试验机
　　焊接性能万能材料试验机
　　砂表观密度及堆积密度李氏比重瓶及测量筒
　　颗粒级配筛分摇筛机及分析筛
　　含泥量及有机质含量玻璃器皿
　　碎石粒径级配分析筛
　　针片状含量石针、片状规准仪
　　压碎指标压碎指标测定仪
　　含泥量及泥块含量玻璃器皿
　　表观密度及堆积密度比重瓶及测量筒
　　施
　　工
　　质
　　量
　　控
　　制混凝土混凝土配合比设计搅拌机、试模、压力机
　　混凝土3d、28d抗压强度抗压强度试模
　　坍落度坍落度筒
　　初(终)凝时间电动阻力贯入仪
　　含气量含气量测定仪
　　保护层厚度探测仪
　　其他抗渗、砂浆试模、维勃稠度仪,标准养护室、电动取芯机等
　　实验室内设置力学性能,物理性能，水泥试验检测室，混凝土配合比搅拌成型室，标准养护室,样品储藏室和办公室.
　　在建立工地实验室的同时,选取1—2家具有CMA认证资质的检测单位,并申报监理工程师批准后，作为工地实验室的补充，进行工地实验室不具备检测条件的项目检测。如减水剂性能测试，必要时进行砂中氯离子含量测定及钢材的化学分析等.
　　所有结构用料运到现场后，均要按规范频率和数量抽检，取样及检测过程配合监理工程师执行“见证取样”规定，所有试验项目在自检的同时执行监理工程师的平行抽检的指令或规定。
　　4.2.钻孔灌注桩基础栈桥施工
　　本工程一共有六座栈桥，由东向西方向分布分别是1＃～6＃栈桥。接岸段总工程量如下:φ800水下灌注桩106根；岸上空心板预制及安装348块,其中。栈桥施工包括:钻孔灌注桩平台施工、钻孔灌注桩施工、现浇横梁施工、陆上预制空心板、陆上空心板安装、现浇面层混凝土施工六分项工程。六座栈桥由东向西方向施工，每两座为一个工作段，共分为三个工作段。下一个工作段的施工等上一个工作段的施工材料回收后再进行.每座栈桥的施工流程如下：
　　钻孔灌注桩平台施工
　　↓
　　钻孔灌注桩施工
　　↓
　　现浇横梁施工
　　↓
　　陆上预制空心板 →　陆上空心板安装
　　↓
　　现浇面层混凝土施工
　　4.2。1。钻孔灌注桩平台施工
　　钻孔灌注桩施工平台搭设的施工工艺流程图如下:

沉钢管桩

支架搭设

支架焊接

模板铺设

栏杆焊接
　　根据现场环境的勘测，钻孔灌注桩的施工场地处于浅滩上,而浅滩面上2~3m为淤泥层,不能支承施工机械及施工时的荷载。因此,在钻孔灌注桩施工前，先采取震动下沉φ400钢管桩作为支承桩，【20槽钢作支架，50mm厚的木板作面板搭设施工平台，作为钻孔灌注桩的施工工作面用.而钢管桩长度的确定，由于在投标图纸总说明当中，地质勘测中第二个单元的土体没有具体标明土层标高等详细的情况，目前钢管桩的长度暂时按照10~12m设计，在施工当中如遇到不满足要求的情况再作加长。1＃～6#栈桥的结构形式基本相同，在施工方案中就不一一列举，现以3＃栈桥为例,说明其具体的施工方法。
　　a。测量放线
　　首先要设定施工平台的顶面标高。3＃引桥中最高的钻孔灌注桩桩顶标高为+2.50m，现浇横梁的最高点为+3.85m，根据施工方便的原则，设定3＃引桥的面标高为+3。85m，设定此标高是因为在钻孔灌注桩以及现浇横梁的施工中,需要有如履带吊机,及钻孔桩机等机械在走动,施工平台太低，会造成钻孔灌注桩的桩头或预留钢筋高出施工平台而对施工造成影响。而施工平台太高，又会因高差大对钻孔灌注桩及现浇横梁施工带来不便。实际测量时用经纬仪定向，水准仪控制标高.
　　b.沉钢管桩
　　根据测量所放样所定出的方向及位置，采用履带吊机加电动震动锤从岸边开始将10~12m长φ400钢管桩沉入土中。用水准仪控制,沉至设定的标高时，检查单桩的承载力是否能满足施工荷载的要求，如不满足,则接桩再打，满足则进行下一根桩的施工.钢管桩的中心间距为4。0m,每跨长度为5。0m，3#引桥φ400钢管桩沉桩顺序见下图:
　　c.槽钢支架搭设及焊接
　　每一排钢管桩上安放背靠背焊接起来的［20槽钢横梁，槽钢与钢管桩要紧密接触，然后焊接，如接触不平整还需在钢管桩面上先焊接一块钢板再安放槽钢横梁，槽钢横梁长度为6~6.5m。横梁焊接好后，在横梁上按照0。75～1。0m的间距安装[20槽钢纵梁，纵梁与横梁接触点要电焊机焊接。在主要的干道上，纵梁要用2~3根槽钢安装。
　　d。模板铺设及栏杆焊接
　　整个支架成型以后，为了便于人员的行走和安全通过，在纵梁的面上铺设50mm厚木板,在横梁上焊接小钢管及挂上安全网。每沉桩一跨，就安装一跨的槽钢支架，铺摊一跨的厚木板，如此循环，直到满足最离岸一根钻孔灌注桩可以施工为止.到此，整个施工平台的施工就算完成,在整个施工的过程中，测量人员要是始终控制好施工平台施工的方向及标高，防止位置的偏移。施工平台的施工进度按照10m/天计算，一座施工平台要在10天内完成，钻孔灌注桩施工平台施工简见下图：
　　4.2.2.钻孔灌注桩施工
　　4.2。2。1.钻孔灌注桩的施工工艺流程如图:

　　4。2。2。2施工方法
　　a。护筒埋设
　　钻孔桩护筒采用3mm厚钢板制作，高3~4m，直径为设计桩径+0.02m,护筒埋设高出桩顶60cm以上,并保证护筒底部低于淤泥层底标高.钢护筒采用震动锤震动埋设的施工方法，埋设要保持垂直，桩位钢护筒中心与桩中心偏差不大于50mm,护筒斜度偏差小于1％。
　　b。泥浆池设置
　　泥浆循环池布置根据现场施工场地情况，沿引桥两侧边布置，由钢板焊接形成，泥浆处理池由泥浆池和沉淀池组成，形成泥浆循环系统。因钻孔灌注桩数量不多，钻孔桩施工时,对沉淀池中沉渣及灌筑混凝土时溢出的废弃泥浆及时用手推车运至允许的弃土区，严防泥浆溢流污染海面.
　　c。泥浆配制泥浆系统：
　　根据每孔的实际量确定泥浆池及废浆池的容量，该工程采用每台机用一个循环池,泥浆采用原土造浆，遇砂层等不良层时，加适当膨润土造浆.制备的泥浆应满足下述要求：
　　粘度：一般地层16～22S，松散砂层19～28S。
　　含砂率:新制泥浆小于4％,循环泥浆不大于8%。
　　胶体率：不小于90%。
　　PH值： 8～10。
　　比重:粘性土中,泥浆比重1.1～1。2kg/L，砂土和较厚的夹砂层为1.2～1。3，砂卵石层为1.3～1.5，清孔泥浆比重为1.15kg/L.
　　d.成孔及清孔：
　　根据我单位施工经验及现场情况，采用TXB—1000A型回转钻机带动笼式合金钻头成孔，在正常的施工条件下，1天~1.5天可以完成一根钻孔灌注桩的成孔及清孔工作，在施工过程中，一座引桥采用两台钻机，按先离岸后近岸的顺序施工。
　　钻机安装就位后,底座和顶端应平稳,不得产生位移。顶部的起吊滑轮缘、转盘中心和桩孔中心在同一铅垂线上，其偏差不得大于20mm,以确保钻孔桩垂直度误差小于或等于0.5％H（H为桩长）的要求。
　　正式钻进前，先启动泥浆泵,使之空转一段时间，待泥浆输入孔口一定数量后方可正式钻进。开始钻进时,应控制进尺速度及钻压,采用“低压慢进”措施,待钻至护筒下1m后，再以正常速度钻进.
　　钻进速度根据土层类别、钻孔深度、供水量确定，对淤泥钻进速度不宜大于1m/分钟,以不超负荷为准。成孔须一次完成,中间不能间断施工作业，成孔完毕至灌注混凝土的间隔时间不能大于24小时。在成孔施工过程中应勤测泥浆比重，并定期测定粘度、含砂量、胶体率和稳定性，并应经常注意土层变化。
　　当钻孔距设计标高1m时，注意控制钻进速度和深度，防止超钻，并核实地质资料,判断是否达到设计要求的地层。钻孔到设计深度后，应对孔深、孔径和孔形等进行检查,检查合格后通知监理等有关各方进行终孔验收签证，验收合格后应立即进行清孔工作。
　　成孔至设计深度后，采用钻头在孔底空钻的方法进行第一次清换孔内泥浆。由于本工程粘土层较厚,成孔时应调整泥浆的粘度及比重，（粘度16~22S、比重1.1～1.2)根据现场踏勘情况，局部地区位于在淤泥层下有夹层存在，主要是以碎石、块石为主,夹有中粗砂、粉砂，成孔过程中应加以注意,如果遇到这种情况则需要调整泥浆的粘度及比重（粘度19~28S、比重1.3~1。5）。如果钻进困难,应采用冲锤处理。
　　e。钢筋笼制作安装
　　钢筋笼制作在现场进行，钢筋笼成型后采用吊机配合载重汽车吊运至相应桩位进行吊装就位。
　　①制作：钢筋笼纵筋下料，应按钢筋笼大样图尺寸要求，驳接时焊口必须符合规范规定,应按规范错开(同一截面内的接口不超过总数50%)。加劲箍筋焊接成闭合的圆箍，且应设在纵向钢筋的内侧，并与纵向钢筋的交接点全部焊接牢固，以便其真正起到加劲钢筋的作用，使钢筋在运吊中避免产生不可恢复的变形。螺旋箍在纵向钢筋的外侧,其焊接应均匀，间隔距离符合设计和规范要求。控制平整度误差不超过50mm.钢筋笼成型后应经有关人员验收合格方可安装.吊装钢筋笼的桩孔，应预先清理干净，并标出定高度。钢筋笼入孔后,应按其保护层厚度要求调正固定，使其在灌注混凝土时，不移动不上浮。钢筋笼制作的允许偏差应满足规范要求.
　　②吊装：吊装钢筋笼入孔时，不得碰撞孔壁。灌注混凝土时，应采取措施，校正设计标高固定钢筋位置。为了便于运吊和避免钢筋笼产生较大的变形，钢筋笼过长,可采取分段接驳的方式，上下节拼接时,主筋采用单面搭接焊，搭接长度为10d。
　　f.混凝土灌注：
　　采用自制的螺纹接头法兰导管浇筑水下混凝土。混凝土由陆上搅拌站搅和,手推车运输，混凝土坍落度18～22cm,混凝土面上升速度大于2m/h，埋管深度为2～6m，严禁埋管过深和灌浆管拔出混凝土面,并做好试件留样工作并按标准条件养护，以备试验用。
　　桩体水下混凝土采用425#普通硅酸盐水泥，粗骨料采用碎石，其最大粒径不大于导管内径的1/6～1/8和钢筋净距的1/4，同时不大于40mm，细骨料采用中砂.混凝土的配制强度应大于设计强度15%，混凝土的含砂率40~50%，水灰比采用0。45，为使混凝土拌合物有良好的和易性，在运输和灌注过程中无显著离析、泌水，其塌落度取18~22cm(以孔口检测的指标为准)。每立方米混凝土的水泥用量不小于360kg，宜掺外加剂。
　　灌注水下混凝土是确保成桩质量的关键工序，灌注前应做好一切准备工作，保证混凝土灌注连续紧凑地进行。单桩混凝土灌注时间不应超过6小时，上升速度不小于2m/h。混凝土灌注用导管直径250mm,壁厚大于5mm,导管第一节管大于6m，标准节长度2m.导管应全部安装在桩孔内，安装位置居中，导管底端距孔底0。3～0。5m.隔水塞用混凝土预制或袋装混凝土，用铁丝悬挂于导管内.混凝土灌入前应先在储料斗内灌入少量水泥砂浆，然后再灌注混凝土,等储料斗内初灌混凝土足量后,方可截断隔水塞的导结钢丝，将混凝土灌注孔底。混凝土初灌量应能保证混凝土灌放后，导管埋入混凝土深度不少于1.0m.
　　混凝土灌注过程中导管应始终埋在混凝土中，严格控制导管不能提出混凝土面。导管埋入混凝土面以下的深度保持在2～4m之间，最小埋入深度不得小于1m，最大埋入深度不大于6m。导管应勤提勤拆,一次提留拆管不得超过6m。混凝土灌制中应防止钢筋上浮。混凝土实际灌注高度应比设计桩顶标高高出0。6m，以确保桩顶混凝土能符合设计强度要求。
　　必须对每一根桩做好一切施工记录，每根桩留取混凝土抗压强度试件2组，并提交试验结果，整理好资料提交给监理工程师。
　　4.2.2。3施工布置及施工机具配置
　　施工布置
　　a。钻孔桩施工分二个桩机组施工,每个桩机组2台桩机.第一桩机组负责1＃、3#、5#栈桥，共50根桩,第二桩机组负责2＃、4＃、6＃栈桥,共56根桩，每座栈桥在施工平台搭设完成后,由海侧向岸侧逐根施工钻孔灌注桩。
　　b。泥浆池在施工平台两侧布置，钢筋笼加工场地设于岸边空地，施工平台留出施工便道。
　　主要施工机具如下表所示：
　　序 号名 称用 途规 格单 位数 量
　　1钻桩机成孔
　　施工TXB—1000A台套4
　　2泥浆泵3PNL台6
　　3电焊机钢筋笼制安ZX5、BX1台3
　　4钢筋切割机CT14—40台1
　　5钢筋弯曲机H—400台1
　　6灌浆导管混凝土浇筑Φ250mm套4
　　7混凝土料斗1m3个4
　　8吊车8t辆1
　　9柴油发电机200kW台套1
　　10其它机具根据施工需要配备
　　因为施工的工期较紧，每座引桥的钻孔灌注桩数量为16～20根，目前按照每台两天一根桩的速度计算，两台钻机20天可完成一座引桥的施工。
　　4.2.3。现浇横梁施工
　　1#～6#栈桥的现浇横梁一共有60根，其编号及断面尺寸如下表:
　　陆上现浇横梁数量分类表
　　横梁编号断面尺寸数量C30混凝土方量
　　ZHL2(500*650/1200*900）*600054111.24
　　ZHL3（500*650/1200＊900）＊7000614.40
　　合计 60125。64
　　现浇横梁施工工艺流程如下：
　　桩头凿除 → 模板安装 → 钢筋绑扎 → 混凝土浇注
　　→ 模板拆除
　　a。钻孔灌注桩桩头头凿除
　　在钻孔灌注桩强度达到100％后，就可以进行桩头凿除的施工，为保证桩头凿除完后桩顶的混凝土强度符合设计的要求,而且桩头凿除的工程数量不大,采取人工凿除的施工方法,凿除后的桩顶标高以伸入横梁5cm控制.
　　b.现浇横梁模板制安
　　在桩头凿除及清洗完之后,可进行横梁模板的安装。横梁模板采用悬吊散拼的形式,直接计算横梁的标高及平面位置尺寸后，在钻孔灌注桩施工平台的纵梁上用【20槽钢焊接现浇横梁的立柱及底梁.支架焊接完成后先拼装底板及侧板，模板拼装后要调整至规范允许的范围内,两端的封头板要等钢筋绑扎完成后才能安装.
　　c。钢筋开料及绑扎
　　钢筋开料在岸边的加工场地进行,开料时严格按照施工图纸施工，由于与钻孔桩同时施工，为防止材料的混乱，开料后马上做好标示或用轻便运输工具运往现场。
　　模板安装经监理验收通过后，开始钢筋的绑扎。由于现浇横梁的钢筋都比较简单，施工时主要是要注意钢筋的
