表面粗糙度等级对照表粗糙度n
(可以直接使用，可编辑 优质资料，欢迎下载）

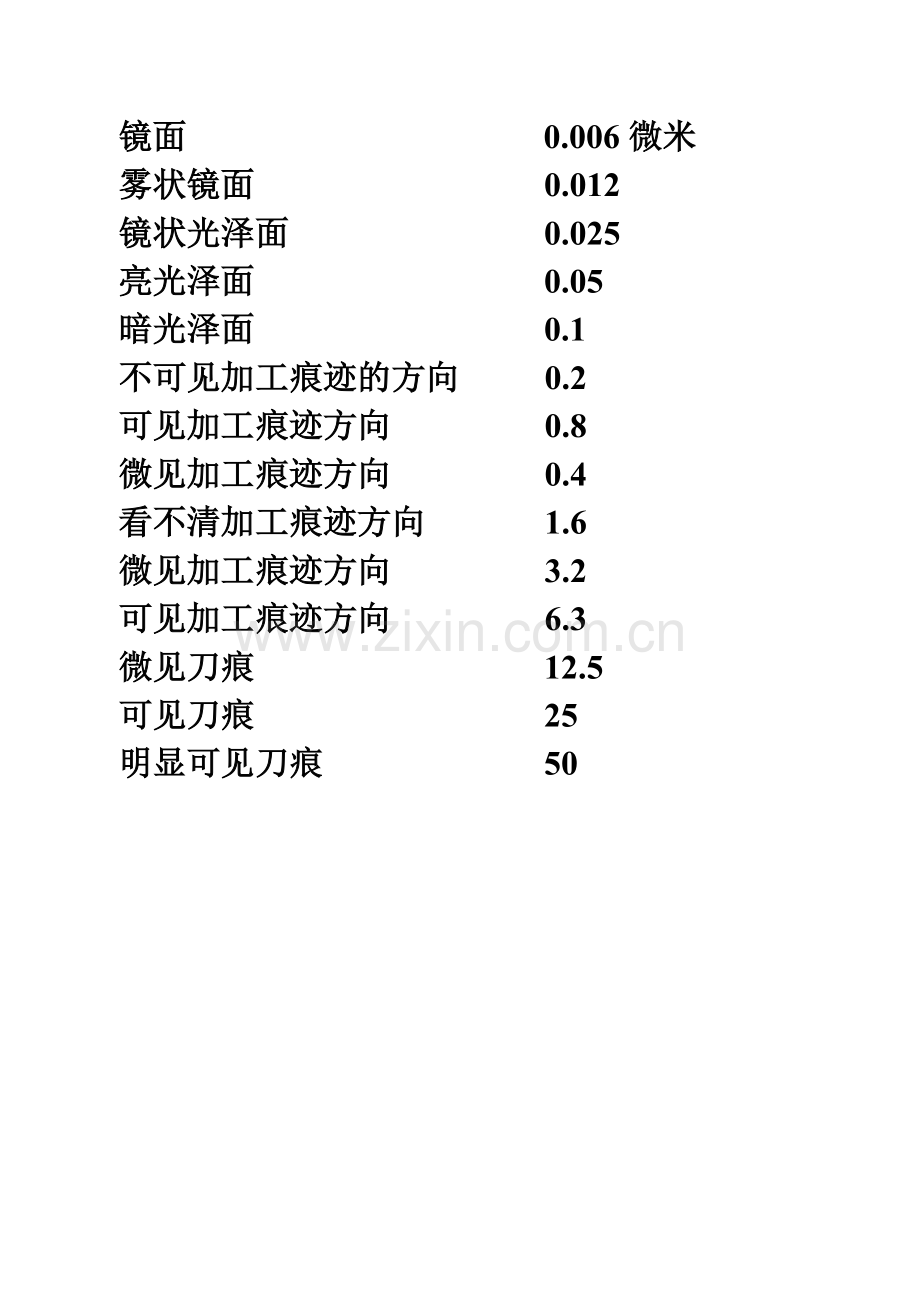

镜面 0.006微米
雾状镜面 0.012
镜状光泽面 0.025
亮光泽面 0.05
暗光泽面 0.1
不可见加工痕迹的方向 0.2
可见加工痕迹方向 0.8
微见加工痕迹方向 0.4
看不清加工痕迹方向 1.6
微见加工痕迹方向 3.2
可见加工痕迹方向 6.3
微见刀痕 12.5
可见刀痕 25
明显可见刀痕 50

表面粗糙度级别对照及应用
国际标注
Rz
Ra
表面形状特征
加工方法举例
N12
200
50
粗糙面
明显可见刀痕
锯断、粗车、粗铣、粗刨、
钻孔以及用粗纹锉刀、粗砂
轮等加工
N11
100
25
可见刀痕
N10
50
12.5
微见刀痕
N9
25
6.3
半光面
可见加工痕迹
冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等
N8
12.5
3.2
微见加工痕迹
N7
6.3
1.6
看不见加工痕迹
N6
6.3
0.8
光面
可辨加工痕迹的方向
研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等
N5
3.2
0.4
微辨加工痕迹的方向
N4
1.6
0.2
不可辨加工痕迹的方向
N3
0.8
0.1
最光面
暗光泽面
精磨、研磨、抛光、超精磨、
镜面磨削等
N2
0.4
0.05
亮光泽面
N1
0.2
0.025
镜状光泽面

0.1
0.012
雾状镜面

0.05

镜面

表面特征
表面粗糙度(Ra)数值
加工方法举例
明显可见刀痕
Ra100、Ra50、Ra25、
粗车、粗刨、粗铣、钻孔
微见刀痕
Ra12.5、Ra6.3、Ra3.2、
精车、精刨、精铣、粗铰、粗磨
看不见加工痕迹，微辩加工方向
Ra1.6、Ra0.8、Ra0.4、
精车、精磨、精铰、研磨
暗光泽面
Ra0.2、Ra0.1、Ra0.05、
研磨、珩磨、超精磨、抛光

附件一
钢材表面除锈等级和表面粗糙度比较图

一、锈蚀等级
A 级：钢材表面完全覆盖粘附的氧化皮，几乎无铁锈；
B 级：钢材表面已开始锈蚀，氧化皮开始成片状脱落；
C 级：钢材表面上的氧化皮已锈蚀，或可刮除，但裸眼可看到轻微锈点；
D 级：钢材表面上的氧化皮已锈蚀剥落，裸眼可看到大量锈点。
二、除锈等级及表面粗糙度比较图
锈蚀状态图除锈等级图

A ASa2.5ASa3

BSt2 BSt3

BBSa1 BSa2

BSa2.5 BSa3

C CSt2 CSt3

CSa1 CSa2

CSa2.5 CSa3

DSt2 DSt3

D DSa1 DSa2

DSa2.5 DSa3
粗糙度样板

本人从事机械行业多年，为大家提供一些简单的数据：
【表面粗糙度等级】
粗糙等级
（mm） （μm）
基本尺寸
IT6
IT7
IT8
IT9
IT10
IT11
IT12
＞0~10
0.2
0.8
0.8
1.6
1.6
1.6
3.2
＞10~18
3.2
＞18~30
1.6
＞30~50
0.4
3.2
＞50~80
1.6
＞80~120
3.2
6.3
＞120~180
6.3
＞180~250
0.8
6.3
【表面粗糙度Ra特征】
Ra max/μm
表面特征
加工方法
常用类型
0.0063
雾状表面

块规的工作表面，高精度测量仪器的测量面，高精度仪器摩擦机构的支承表面。
0.012
雾状镜面

仪器的测量表面和配合表面，尺寸超过100mm的块规工作面。
0.025
镜面光泽面

高压柱塞泵中柱塞和柱塞套的配合表面，中等精度仪器零件配合表面，尺寸大于120mm的IT6级孔用量规、小于120mm的IT7～IT9级轴用和孔用量规测量表面。
0.05
亮光泽面

保证高气密性的接合表面，如活塞、柱塞和汽缸内表面。摩擦离合器的摩擦表面。对同轴度有精确要求的轴和孔。滚动导轨中的钢球或滚子和高速摩擦的工作表面。
0.1
暗光泽面
超级加工
工作时承受较大变应力作用的重要零件的表面。保证精确定心的锥体表面。液压传动用的孔表面。汽缸套的内表面，活塞销的外表面，仪器导轨面，阀的工作面。尺寸小于120mm的IT10～IT12级孔和轴用量规测量面等。
0.2
不可辩加工痕迹方向
布轮磨、磨、研磨、超级加工
工作时承受变应力的重要零件表面，保证零件的疲劳强度、防蚀性及耐久性，并在工作时不破坏配合性质的表面，如轴颈表面、要求气密的表面和支承表面、圆锥定心表面等。IT5、IT6级配合表面、高精度齿轮的齿面，与C级滚动轴承配合的轴颈表面，尺寸大于315mm的IT7～IT9级孔和轴用量规及尺寸大于120～315mm的IT10～IT12级孔和轴用量规的测量表面。
0.4
微辨加工痕迹方向
铰、磨、镗、拉、刮3～10点/cm2、滚压
要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的轮齿表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴颈表面，与橡胶密封件接触的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面。
0.8
可辨加工痕迹方向
车、磨、立铣、刮3～10点/cm2、镗、拉、滚压
要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴颈和外壳孔，中速转动的轴颈，直径超过80mm的E、D级滚动轴承配合的轴颈及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔，间隙配合IT8～IT9级的孔，磨靡削的齿轮表面等。
1.6
看不清加工痕迹
车、镗、拉、磨、铣、铰、刮1～2点/cm2、磨、滚压
安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面等。
3.2
微见加工痕迹
车、镗、刨、铣、铰、拉、磨、滚压、刮l～2点/cm2、铣齿
与其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面，如定心的轴肩，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面等。
6.3
可见加工痕迹
车、镗、刨、钻、铣、磨、锉、粗铰、铣齿

不重要的非配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圆表面等。
12.5
可见刀痕
粗车、刨、钻、铣
一般非结合表面，如轴的端面、倒角、齿轮及带轮的侧面、键槽的非工作表面，减重孔眼表面等。
25
明显可见刀痕
粗车、镗、钻、刨
粗制后所得到的粗加工面，焊接前的焊缝、粗钻孔壁等。
50
100
——
——

表面粗糙度级别对照及应用
国际标注
Rz
Ra
表面形状特征
加工方法举例
N12
200
50
粗糙面
明显可见刀痕
锯断、粗车、粗铣、粗刨、
钻孔以及用粗纹锉刀、粗砂
轮等加工
N11
100
25
可见刀痕
N10
50
12.5
微见刀痕
N9
25
6.3
半光面
可见加工痕迹
冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等
N8
12.5
3.2
微见加工痕迹
N7
6.3
1.6
看不见加工痕迹
N6
6.3
0.8
光面
可辨加工痕迹的方向
研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等
N5
3.2
0.4
微辨加工痕迹的方向
N4
1.6
0.2
不可辨加工痕迹的方向
N3
0.8
0.1
最光面
暗光泽面
精磨、研磨、抛光、超精磨、
镜面磨削等
N2
0.4
0.05
亮光泽面
N1
0.2
0.025
镜状光泽面

0.1
0.012
雾状镜面

0.05

镜面
表面特征
表面粗糙度(Ra)数值
加工方法举例
明显可见刀痕
Ra100、Ra50、Ra25、
粗车、粗刨、粗铣、钻孔
微见刀痕
Ra12.5、Ra6.3、Ra3.2、
精车、精刨、精铣、粗铰、粗磨
看不见加工痕迹，微辩加工方向
Ra1.6、Ra0.8、Ra0.4、
精车、精磨、精铰、研磨
暗光泽面
Ra0.2、Ra0.1、Ra0.05、
研磨、珩磨、超精磨、抛光

镜面 0.006微米
雾状镜面 0.012
镜状光泽面 0.025
亮光泽面 0.05
暗光泽面 0.1
不可见加工痕迹的方向 0.2
可见加工痕迹方向 0.8
微见加工痕迹方向 0.4
看不清加工痕迹方向 1.6
微见加工痕迹方向 3.2
可见加工痕迹方向 6.3
微见刀痕 12.5

1级
Ra值不大于\μm=100
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用

2级
Ra值不大于\μm=25、50
表面状况=明显可见的刀痕
加工方法=粗车、镗、刨、钻
应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等
3级
Ra值不大于\μm=12.5
表面状况=可见刀痕
加工方法=粗车、刨、铣、钻
应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面
4级
Ra值不大于\μm=6.3
表面状况=可见加工痕迹
加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿
应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等
5级
Ra值不大于\μm=3.2
表面状况=微见加工痕迹
加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、 锉、滚压、铣齿
应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面
6级
Ra值不大于\μm=1.6
表面状况=看不清加工痕迹
加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿
应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面
7级
Ra值不大于\μm=0.8
表面状况=可辨加工痕迹的方向
加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压
应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等
8级
Ra值不大于\μm=0.4
表面状况=微辨加工痕迹的方向
加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压
应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面
9级
Ra值不大于\μm=0.2
表面状况=不可辨加工痕迹的方向
加工方法=布轮磨、磨、研磨、超级加工
应用举例=工作时受变应力作用的重要零件的表面。保证零件的疲劳强度、防腐性和耐久性，并在工作时不破坏配合性质的表面，如轴径表面、要求气密的表面和支承表面，圆锥定心表面等。IT5、IT6级配合表面、高精度齿轮的表面，与G级滚动轴承配合的轴径表面，尺寸大于315mm的IT7～IT9级级孔和轴用量规级尺寸大于120～315mm的IT10～IT12级孔和轴用量规的测量表面等
10级
Ra值不大于\μm=0.1
表面状况=暗光泽面
加工方法=超级加工
应用举例=工作时承受较大变应力作用的重要零件的表面。保证精确定心的锥体表面。液压传动用的孔表面。汽缸套的内表面，活塞销的外表面，仪器导轨面，阀的工作面。尺寸小于120mm的IT10～IT12级孔和轴用量规测量面等
11级
Ra值不大于\μm=0.05
表面状况=亮光泽面
加工方法=超级加工
应用举例=保证高度气密性的接合表面，如活塞、柱塞和汽缸内表面，摩擦离合器的摩擦表面。对同轴度有精确要求的孔和轴。滚动导轨中的钢球或滚子和高速摩擦的工作表面
12级
Ra值不大于\μm=0.025
表面状况=镜面光泽面
加工方法=超级加工
应用举例=高压柱塞泵中柱塞和柱塞套的配合表面，中等精度仪器零件配合表面，尺寸大于120mm的IT6级孔用量规、小于120mm的IT7～IT9级轴用和孔用量规测量表面
13级
Ra值不大于\μm=0.012
表面状况=雾状镜面
加工方法=超级加工
应用举例=仪器的测量表面和配合表面，尺寸超过100mm的块规工作面
14级
Ra值不大于\μm=0.0063
表面状况=雾状 表面
加工方法=超级加工
应用举例=块规的工作表面，高精度测量仪器的测量面，高精度仪器摩擦机构的支承表面
