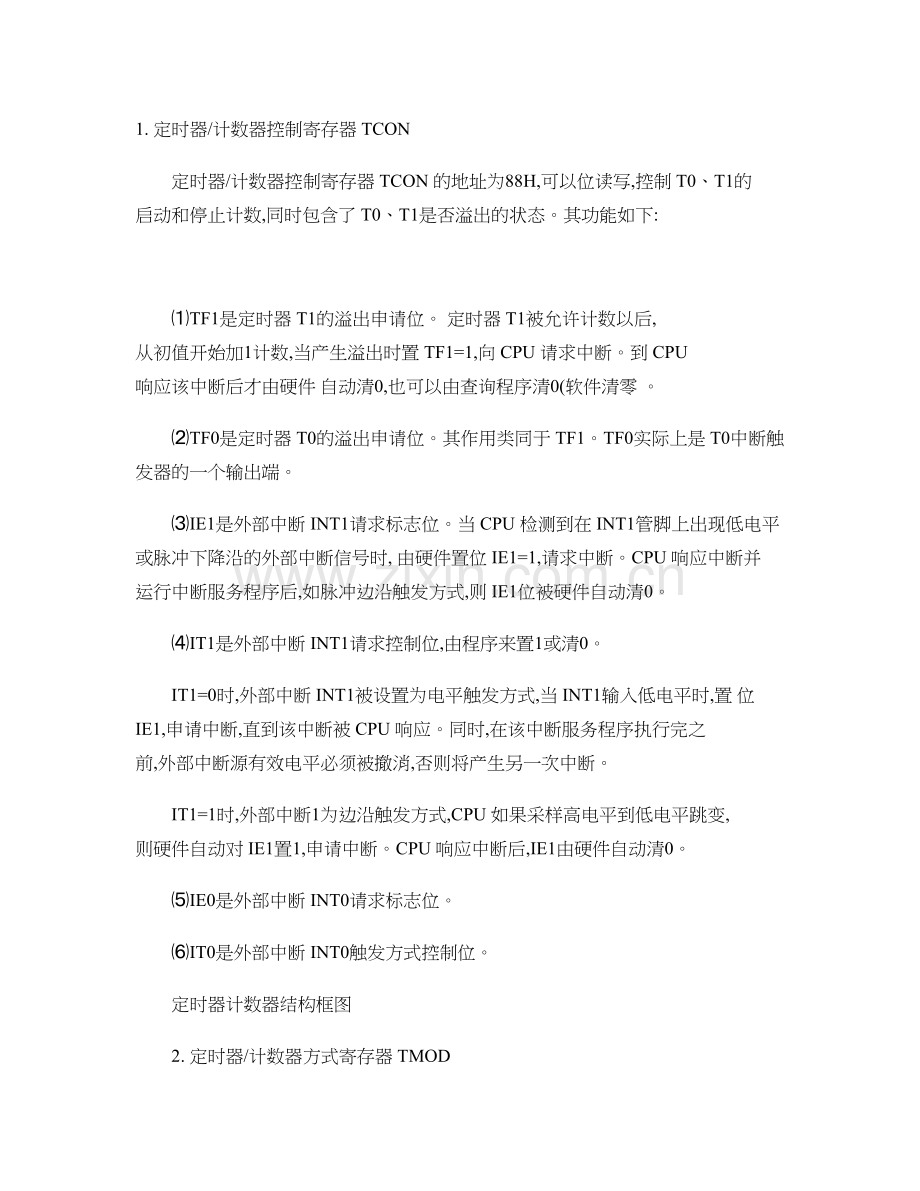

1. 定时器/计数器控制寄存器 TCON
定时器/计数器控制寄存器 TCON 的地址为88H,可以位读写,控制 T0、T1的 启动和停止计数,同时包含了 T0、T1是否溢出的状态。其功能如下:

⑴TF1是定时器 T1的溢出申请位。 定时器 T1被允许计数以后, 从初值开始加1计数,当产生溢出时置 TF1=1,向 CPU 请求中断。到 CPU 响应该中断后才由硬件 自动清0,也可以由查询程序清0(软件清零 。
⑵TF0是定时器 T0的溢出申请位。其作用类同于 TF1。TF0实际上是 T0中断触 发器的一个输出端。
⑶IE1是外部中断 INT1请求标志位。当 CPU 检测到在 INT1管脚上出现低电平 或脉冲下降沿的外部中断信号时, 由硬件置位 IE1=1,请求中断。CPU 响应中断并 运行中断服务程序后,如脉冲边沿触发方式,则 IE1位被硬件自动清0。
⑷IT1是外部中断 INT1请求控制位,由程序来置1或清0。
IT1=0时,外部中断 INT1被设置为电平触发方式,当 INT1输入低电平时,置 位 IE1,申请中断,直到该中断被 CPU 响应。同时,在该中断服务程序执行完之 前,外部中断源有效电平必须被撤消,否则将产生另一次中断。
IT1=1时,外部中断1为边沿触发方式,CPU 如果采样高电平到低电平跳变, 则硬件自动对 IE1置1,申请中断。CPU 响应中断后,IE1由硬件自动清0。
⑸IE0是外部中断 INT0请求标志位。
⑹IT0是外部中断 INT0触发方式控制位。
定时器计数器结构框图
2. 定时器/计数器方式寄存器 TMOD
选择定时器/计数器 T0、T1的功能和工作方式,字节地址为89H。
TMOD D7D6D5D4D3D2D1D0
89H GATE C/TM1M0GATE C/TM1M0
说明:
M1、M0:工作方式选择位,用于对 T0的四种工作方式,T1的三种工作方式进行选 择。
00(方式0 :13位定时/计数器(TL0/TL1的低5位和 TH0/TH1的8位

定时器计数器方式0框图
01(方式1
:16位定时/计数器

定时器计数器方式1框图
10(方式2 :自动重装入初值的8位定时器/计数器

定时器计数器方式2框图
11(方式3 :T0分成两个独立的8位定时器/计数器。只适用于定时器/计数 器 T0。T1不能工作在方式3,T1在方式3下相当于 TR1=0,停止计数(此时 T1可用 来作串行口波特率发生器 。
当 T1用作串行口的波特率发生器时, T0才工作在方式3。T0处于方式3时, T1可定为方式0、 方式1和方式2,用来作为串行口的波特率发生器,或不需要中断
的场合。

定时器计数器方式3框图
C/T:定时或计数方式选择位,1时工作于计数方式,0时工作于定时方式。
GATE:门控位,用于控制定时/计数器的启动是否受外部中断请求信号的影响, 为 1时 T0/T1分别还受芯片外部中断请求信号引脚 (P3.2 (P3.3的控制,只有当 外部中断请求信号引脚位高电平时才开始启动计数, 可用于测量在 INTx 端出现的 正脉冲宽度。 若 GATE 为0, 则与外部中断请求信号引脚无关, 一般情况下 GATE=0。
3. 串行口控制寄存器 SCON
串行口控制寄存器 SCON 的地址为98H, SCON 的低两位锁存串行口接收中断和 发送中断源 RI 和 TI。其功能如下:

SM0、SM1:串行口工作方式控制位
SM0,SM1工作方式
00方式0
01方式1
10方式2
11方式3
SM2:多机通信控制位
多机通信是工作于方式2和方式3,SM2位主要用于方式2和方式3。接收状态, 当串行口工作于方式2或3, 以及 SM2=1时, 只有当接收到第9位数据 (RB8 为1时, 才把接收到的前8位数据送入 SBUF,且置位 RI 发出中断申请,否则会将接受到的 数据放弃。当 SM2=0时,就不管第位数据是0还是1,都难得数据送入 SBUF,并发 出中断申请。
工作于方式0时,SM2必须为0。
REN:允许接收位
REN 用于控制数据接收的允许和禁止,REN=1时,允许接收,REN=0时,禁止 接收。
TB8:发送接收数据位8
在方式2和方式3中,TB8是要发送的——即第9位数据位。在多机通信中同样 亦要传输这一位,并且它代表传输的地址还是数据,TB8=0为数据,TB8=1时为地 址。
RB8:接收数据位8
在方式2和方式3中,RB8存放接收到的第9位数据,用以识别接收到的数据特 征。
TI：发送中断标志位 可寻址标志位。方式0时，发送完第8位数据后，由硬件置位，其它方式下， 在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI 可由软件清 “0”。 RI：接收中断标志位 可寻址标志位。接收完第8位数据后，该位由硬件置位，在其他工作方式下， 该位由硬件置位，RI=1表示帧接收完成。 在串口中断处理时，TI，RI 都需要软件清"0"，硬件置位后不可能自动清0， 此外，在进行缓冲区操作时，需要 ES=0，以防止中断出现。 注意：在 CPU 响应串行口的中断时，并不清 TI 和 RI 中断标志为0，TI 和 RI 必须有软件清0。 4. 中断允许寄存器 IE MCS-51单片机有5个中断源，为了使每个中断源都能被独立地被允许或禁止， 以便用户能灵活使用， 它在每个重点信号的通道中都设置了一个中断屏蔽触发器。 中断允许寄存器 IE 的地址为0A8H，其功能如下： IE.7 IE.6 IE.5 IE.4 IE.3 IE.2 IE.1 IE.0 EA ET2 ES ET1 EX1 ET0 EX0 ⑴EA 是 CPU 中断总允许位。EA=1，CPU 开放中断；EA=0，CPU 屏蔽所有的中 断请求。 ⑵ES 是串行中断允许位。ES=1，允许串行口中断；ES=0，禁止串行口中断。 ⑶ET1是定时器 T1的溢出中断允许位。ET1=1时允许 T1溢出中断；反之依然。 ⑷EX1是外部中断 INT1中断允许位。EX1=1时，允许外部中断1中断；反之依 然。 ⑸ET0是定时计数器 T0的溢出中断允许位。 ⑹EX0是外部中断 INT0允许位。 8051系统复位后，IE 中各位均被清0，即禁止所有中断。 5. 中断源优先级设定寄存器 IP
中断源优先级设定寄存器 IP 的地址为0B8H。8051单片机具有两个中断优先 级，每个中断源可编程为高优先级中断或低优先级中断，并可实现二级中断嵌套。 其功能如下： IP.7 IP.6 IP.5 PT2 IP.4 IP.3 IP.2 IP.1 IP.0 PS PT1 PX1 PT0 PX0 ⑴PT2是定时器/计数器 T2中断优先控制位。PT2=1，设定定时器 T2为高优先 级中断；PT2=0，为低优先级。 ⑵PS 是串行中断优先控制位。 PS=1，设定串行口为高优先级中断； 反之依然。 ⑶PT1是定时器/计数器 T1中断优先控制位。PT1=1，设定定时器 T1为高优先 级中断；反之依然。 ⑷PX1是外部中断 INT1中断优先控制位。PX1=1，设定外部中断 INT1为高优先 级中断；反之依然。 ⑸PT0是定时器/计数器 T0中断优先控制位。 ⑹PX0是外部中断 INT0中断优先控制位。 8051复位后，IP 低5位全部清0，将所有中断源设置为低优先级中断。 6. MCS-51中断系统结构 MCS-51单片机的中断系统由与中断有关的特殊功能寄存器、中断入口、顺序 查询逻辑电路组成，其结构如下图：
mcs-51中断系统结构框图 7.电源控制寄存器 PCON PCON 的字节地址为87H， 无位地址， PCON 的格式如图六所示。 需指出的是， 对80C31单片机而言， PCON 还有几位有效控制位。 SMOD ： 波 特 率 加 倍 位 。 在 计 算 串 行 方 式 1 ， 2 ， 3 的 波 特 率 时 ； 0--- 不 加 倍 ； 1--- 加 倍 。

附录Ⅱ 特殊功能寄存器SFR一览表
SFR
字节地址
MSB 位地址/位定义 LSB
B
F0H
F7
F6
F5
F4
F3
F2
F1
F0
—
—
—
—
—
—
—
—
ACC
E0H
E7
E6
E5
E4
E3
E2
E1
E0
—
—
—
—
—
—
—
—
PSW
D0H
D7
D6
D5
D4
D3
D2
D1
D0
CY
AC
F0
RS1
RS0
OV
F1
P
IP
B8H
BF
BE
BD
BC
BB
BA
B9
B8
—
—
—
PS
PT1
PX1
PT0
PX0
P3
B0H
B7
B6
B5
B4
B3
B2
B1
B0
P3.7
P3.6
P3.5
P3.4
P3.3
P3.2
P3.1
P3.0
IE
A8H
AF
AE
AD
AC
AB
AA
A9
A8
EA
—
—
ES
ET1
EX1
ET0
EX0
P2
A0H
A7
A6
A5
A4
A3
A2
A1
A0
P2.7
P2.6
P2.5
P2.4
P2.3
P2.2
P2.1
P2.0
SBUF
99H
—
—
—
—
—
—
—
—
SCON
98H
9F
9E
9D
9C
9B
9A
99
98
SM0
SM1
SM2
REN
TB8
RB8
TI
RI
P1
90H
97
96
95
94
93
92
91
90
P1.7
P1.6
P1.5
P1.4
P1.3
P1.2
P1.1
P1.0
TH1
8DH
—
—
—
—
—
—
—
—
TH0
8CH
—
—
—
—
—
—
—
—
TL1
8BH
—
—
—
—
—
—
—
—
TL0
8AH
—
—
—
—
—
—
—
—
TMOD
89H
GATE
C/T
M1
M0
GATE
C/T
M1
M0
TCON
88H
8F
8E
8D
8C
8B
8A
89
88
TF1
TR1
TF0
TR0
IE1
IT1
IE0
IT0
PCON
87H
SMOD
—
—
—
GF1
GF0
PD
IDL
DPH
83H
—
—
—
—
—
—
—
—
DPL
82H
—
—
—
—
—
—
—
—
SP
81H
—
—
—
—
—
—
—
—
P0
80H
87
86
85
84
83
82
81
80
P0.7
P0.6
P0.5
P0.4
P0.3
P0.2
P0.1
P0.0
