电路巡检记录表正式版

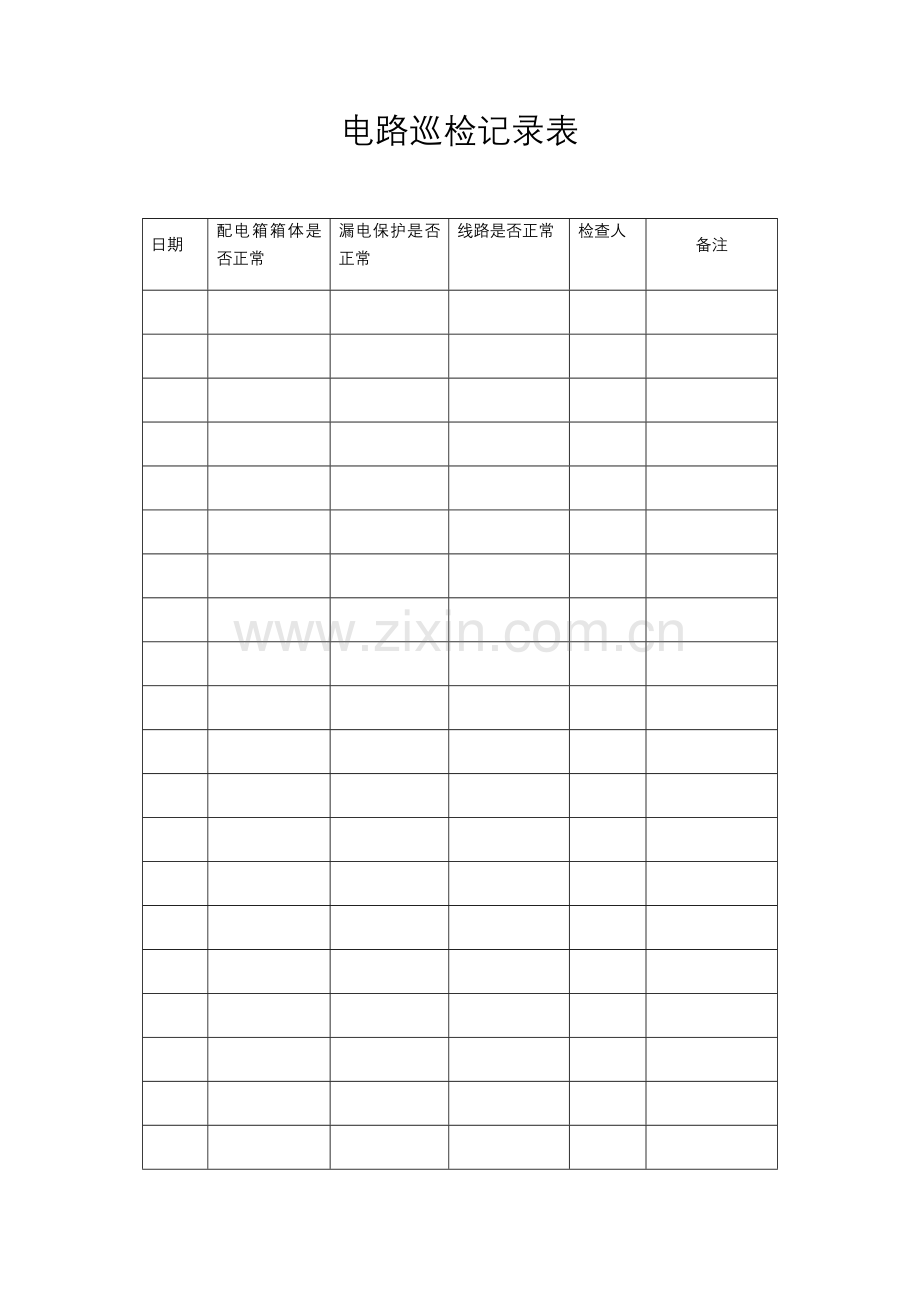

电路巡检记录表

日期
配电箱箱体是否正常
漏电保护是否正常
线路是否正常
检查人
备注

表B36 施工现场临时用电验收记录 编号：
工程名称

施工单位(项目部)

项目负责人

序号
检查项目
检查内容
检查结果
1
施工组织设计
1、有临时用电施工组织设计并履行编制、审核、批准程序
2、作业前对作业班组人员进行安全技术交底

2
外电防护
1、搭设外电防护设施应编制专项方案，进行安全技术交底，应有专人监护。防护设施应符合
规范要求，并设警示标志
2、在外电架空线路正下方不得施工、建造临时设施或堆放材料物品

3
接地与接零防
雷保护系统
1、施工现场低压配电系统采用ＴＮ－Ｓ系统。
2、工作零线（Ｎ）必须通过总漏电保护器；保护零线（ＰＥ）必须由电源进线重复接地处引出
3、电气设备应按规范要求接保护零线（ＰＥ）。
4、保护零线严禁安装开关，熔断器或通过工作电流。
5、系统工作接地电阻不大于4Ω，每条线路重复接地不少于3处，接地电阻值不大
于10Ω
6、接地体不得使用螺纹钢，每一接地装置的接地线采用2根及以上导体做电气连接
7、现场起重机械、脚手架、升降机等，按规范采取防雷措施
8、做防雷接地机械上的电气设备，PE线必须做重复接地

4
配电箱与开关箱
1、配电系统必须采用三级配电、两级漏电保护
2、每台用电设备必须有各自专用的开关箱。配电箱、开关箱采用的材料、电器元件，应符合规范要求
3、配电箱应分别安装N线端子板和PE线端子板，进出线中（N）、（ＰＥ）线必须通过端子板连接
4、箱体安装位置、高度、周边环境应符合规范要求，配电箱应门锁齐全，并有防雨措施
5、分配电箱与开关箱的距离不大于30米、开关箱与用电设备的水平距离不大于3米、箱体结构、箱内电器设置应符合规范要求，并设置系统接线图和分路标记。
6、总配电箱与开关箱内电气应具备可视断电点，电源隔离功能，短路、过载保护功能，漏电保护功能

5
漏电保护器
1、漏电保护器必须符合国家标准，选型应匹配
2、开关箱用漏电保护器漏电动作电流不大于30mA，动作时间不大于0.1S。潮湿或腐蚀介质场所应采用防溅型产品，漏电动作电流不应大于15mA，漏电动作时间不应大于0.1S
3、总配电箱应设漏电保护器，其额定漏电动作电流应与漏电动作时间的乘积不应大于30mＡ·Ｓ

6
配电线路
1、线路截面应满足负荷要求。线路及接头应能满足机械强度和绝缘强度要求。
2、线路的设置、材料及相序排列、档距、与邻近线路或固定物的距离符合规范要求。
3、电缆应采用埋地或架空敷设，并符合规范要求。严禁沿地面、脚手架、树木等敷设
4、室内明敷主干线距地高度不应小于2.5m

7
现场照明
1、照明用电与动力用电分设，不得混用。电压为220V的照明设施必须安装漏电保护器. 照明灯具金属外壳需作保护接零（PE）
2、手持照明灯和特殊场所照明应使用安全电压，照明变压器必须使用安全隔离变压器
3、使用环境、电压等级、照明器具选择应符合规范要求
4、灯具与地面、易燃物之间的安全离距，及线路架设应符合规范
5、施工现场按规范要求配备应急照明

8
配电室
1、配电室建筑耐火等级应达到三级，配电柜与建筑物间距符合规范要求、并应配备适用于电气火灾的灭火器材。
2、配电室布置及仪表电器原件设置应符合规范要求。
3、配电室应设警示标志、工地供电平面图和系统图；备用发电机组与外电路进行连锁
4、按规范要求配电室应配备应急照明

验收
结论

结论及存在问题：

验收检查日期： 年 月 日

验收人员签字

注：临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。表B37 施工现场临时用电月检查记录 编号：
工程名称

施工单位(项目部)

项目负责人

序号
检查项目
检查内容
存在问题
1
施工组织设计

2
外电防护

3
接地与接零防雷保护系统

4
配电箱与开关箱

5
漏电保护器

6
配电线路

7
现场照明

8
配电室

验收
结论

结论及存在问题：

检查日期： 年 月 日

电气
技术员

安全员

电工

监理工程师
（安全）

注：1、本表依据临时用电规范、施工现场检查标准检查。
2、检查由项目技术负责人(电气技术员)组织检查。表B38 电气线路及用电设备绝缘电阻检测记录 编号：
工程名称

施工单位(项目部)

仪表名称及型号

序号
用电线路及
用电设备名称
A-B
B-C
C-A
A-N
B-N
C-N
N-PE
测试 日期
测试 结果

结论

电气
技术员

安全员

检测人(电工)

监理工程师（安全）

注：1、本表由电工填写；线路绝缘电阻0.5 MΩ;绝缘电阻一类2MΩ；绝缘电阻二类7MΩ；绝缘电阻三类1MΩ；
引用标准：(JGJ46–2005) 9.6 手持电动工具。
2、每月检测一次。
表B39漏电保护器月检测记录 编号：
工程名称

施工单位(项目部)

仪表名称及型号

序号
总配电箱、开关箱控制回路及设备名称
受控设备功率（KW）
实测漏电保护器检测数据
漏电保护器选型及接线情况
检测日期
检测结果
漏电动作电流（MA）
漏电动作时间（s）
漏电保护动作可靠性（复位）
1

2

3

4

5

6

7

8

9

10

结论

电气技术员

安全员

检测人（电工）

监理工程师（安全）

注：本表由电工填写。表B40 防雷接地及重复接地电阻月检测记录 编号：
工程名称

施工单位(项目部)

仪表名称及型号

接地类别

测试人

检测日期

季节系数
一月
二月
三月
四月
五月
六月
七月
八月
九月
十月
十一月
十二月
1.05
1.05
1
1.60
1.90
2.0
2.20
2.55
1.60
1.55
1.55
1.55
序号
测试接地体地点
实测电阻值（Ω）
季节系数
换算后实际电阻值（Ω）
规定电阻值（Ω）
检测结果

结论

电气技术员

安全员

检测人

监理工程师（安全）

注：本表由施工单位电工填写。
1.规定电阻（Ω）为临时用电规范中规定的电阻值。
2.实际电阻值（Ω）为实测电阻×季节系数。
3.实际电阻与规定电阻对比是否符合规范要求。表B41 电工安装、巡检、维修、拆除设备调试工作记录 编号：
工程名称

工作内容

安装拆除设备名称：

维修设备名称：

型号：

统一编号：

1、 巡检时间及处理问题记录：

2、维修、安装、拆除、设备调试工作记录：

记录人： 时间： 年 月 日
审核人： 时间： 年 月 日
本表由电工填写，审核人（电气工程师或设备管理人员）每旬审核一次并签字。
附件1：SVK光伏发电系统巡检及维护记录
SVK光伏电站巡检记录表编号：
项目名称

项目地址

项目装机规模

并网电压

第一部分：光伏组件及固定支架检验
序号
巡检项目
巡检标准
巡检记录
1
光伏组件
组件是否松动

2
无破损或明显变形

3
组件有无灰尘及遮挡

4
固定支架
支架是否牢固、可靠，螺丝是否松动

5
支架固定处屋面做防水处理是否存在老化

6
防腐检查
防腐漆是否脱落

第二部分：线路检验
1
直流侧电缆
电缆连接是否松动

2
电缆是否老化、破皮

3
交流侧电缆
电缆连接是否松动

电缆是否老化、破皮

第三部分：交直流配电箱检验
1
外观检查
外观无破损、箱体无明显变形

2
箱内检查
箱内无碎屑或遗留物等

3
内部元器件
元器件无松动、脱落

4
开关分合闸检查
开关分合闸灵活可靠

第四部分：逆变器检验
1
外观检查
外观无划痕，柜体无明显变形

2
安装检查
安装牢固、可靠

3
电气连接检查
连接牢固，无松动

4
开关分合闸检查
开关分合闸灵活可靠

5
接地检查
需有可靠接地

6
人机界面检查
主要参数显示清晰明确

按键操作正常

第五部分：并网检查
1
逆变器并网检查
直流输入路数

直流电压（V)

交流电压（V)

瞬时功率（W)

交流频率（Hz）

逆变器自动保护动作

2
汇流箱检查
防雷器

3
熔断器

4
孤岛保护检查
电网侧电源失电后能够快速可靠断开

5
调度通信检查
数据传输是否正常，PC与逆变器是否连接

46
总发电量
记录并网至巡检日总发电量

巡检结论：
负责人： 日期： 年 月 日

附件2光伏发电系统各个关键设备运行状态与运行参数记录
光伏发电系统各个关键设备运行状态与运行参数记录编号：
运维设备
运维项目
检测周期
检测结果
处理措施
检测人
日期
组件
光伏组件的定期检查及维修
每年两次

光伏组件的定期抽检测试
每两年一次

光伏阵列支架
光伏阵列支架的定期检查及维修
每年两次

汇流箱
汇流箱的定期检查及维修
每月一次

汇流箱的定期测试
每年一次

直流配电柜/交流配电柜
配电柜的定期检查及维修
每月一次

配电柜的定期测试
每年一次

逆变器
逆变器的定期检查及维修
每月一次

逆变器的定期测试
每年一次

变压器
变压器的定期检查及维护
每月一次

变压器的定期测试
每年一次

监测系统
监测系统的定期检查及维修
每年一次

监测系统的定期测试
每年一次

接地与防雷系统
接地与防雷系统检查
每年一次

附件3事故处理记录单
事故处理记录单
编号： 年 月 日
设备名称

缺陷类别

缺陷内容

运行班组

发现人

待处理原因

处

理

措

施

处理结果

消缺人

消缺时间

验收人

附件4 关键设备更换记录
关键设备更换记录
电站名称
更换设备名称
设备编号
设备型号
进场时间
更换时间
故障情况

压力管道巡线检查记录表
记录格式代码：
记录编号：
巡检时间
管道介质
编号
管道情况
维修措施
维修时间
维修人员
责任人

数字传输系统维护测试表
附表一
传输值班日志
传输科年月日星期
交班人签名
接班人签名
障
碍
处
理
记
录
栏
值班人
发现时间
障碍地点、原因
处理结果
影响范围
历时
处理者
1

2

3

4

5

6

交
接
班
内
容
此日志填写情况：
资料、仪表、工具齐全就位：
各种原始记录的填写：
监测中心有无告警：
值班室环境安全：

值班出勤情况
病假
(小时)
事假
(小时)
开会(小时)
附注：

附表二
光纤数字通信系统不中断业务性能监测记录
局向排列
局向系统
传输科
日期
时间
监测人
机房
误码性能
告警记录
无人值守机房
环境告警
值班人
温度
湿度
ES
SEB
BER
10-3
10-8
信号丢失
线路码丢失
收AIS
LD
偏流
辅助告警

1

2

3

4

5

6

7

8

9

日期
时间
监测人
机房
误 码 性 能
告 警 记 录
无人值守机房
环境告警
值班人
温度
湿度
ES
SEB
BER
10-3
10-8
信号丢失
线路码丢失
收AIS
LD
偏流
辅助告警

10

11

12

13

14

15

30

31

分析
意见

审核

附表三
传输设备统计卡片
公司序号：
传输科
设备名称

安装时间

制造厂家

装设位置

局 向

备 注

电路板
名称
电路板编号
安装
位置
电路板
名称
电路板编号
安装
位置
电路板
名称
电路板
编号
安装
位置
1

10

19

2

11

20

3

12

21

4

13

22

5

14

23

6

15

24

7

16

25

8

17

26

9

18

27

设 备 测 试 参 数
测试项目
测试日期
测试结果
测试人员
备注

设 备 修 理 情 况
日期
发现
来源
告警
现象
障碍原因
及修理情况
新板
编号
修理
者
备注

附表四
传输网严重障碍记录表

填报单位：年月日
传输科
类别
原因分类
发现来源
发现者
发现时间
时分
阻断系统数
责任者

修复时间
时分

总历时
分
设备名称及制造厂家：
到达时间：
监测中心打印记录
障碍发生局所：
发生原因：
障碍信息内容：
障碍影响局向：

告警位置：

告警名称：
障碍设备位置：
障碍信息出现时间：
告警名称及位置：
障碍信息解除时间：
处理情况：如换板应写明板的名称及
编号
处理者：
主管意见：
注：总历时为障碍发生到处理结束的历时总和。
在处理完传输故障后要及时填写此表，并按表格要求逐项填写。
此表格填写完后2日内上报。
附表五
传输设备障碍月统计表

公司年月

填报单位：传输科
设 备
名 称
型 号/
厂 家
故 障
总 数
历 时
（分钟）
阻 断
系统数

全网实用2Mb/s系统数：

平均故障历时：分钟：

注：本报表要求上报每月数字传输网各种设备的障碍情况。
要求在每月的2日前将此表上报。

填报人填写报时间：

附表六
质量分析记录表

传输科年月日
时间

参加人

主持人

中心发言人

提出问题

分
析
意见

处
理
措
施
对
策

执行单位

检查执行情况

领导审查意见

附表七
数据制作记录表

传输科年月日
时间

数据类型

数据内容

操作过程记录

检查执行情况

制作人签名

领导审查意见

附录三
数字传输系统STM-1、VC-3、VC-4
的投入业务限值

本地网SDH数字传输系统STM-1的投入业务限值（配额0.2%）
配额
0.2%
2H
1D
7D
S0
S1
S2
S0
S1
S2
S0
S1
S2
ES
1
0
2
7
2
12
48

SES
0
0
0
0
0
0
1

STM-1
RPO；用于计算差错性能投入业务限值等的“参考性能指标，”其值为8%（ES）和0.1%（SES）
K=0.5 配额B=0.2%
T：测试时间，以秒为单位的次数，例如24小时86400次。
ES S0=RPO×B×T×K
=8%×0.2%×86400×0.5=6.9
S1=S0-2√S0 =1.65
S2=S0+2√S0 =12
SE S0=0.1%×0.2%×86400×0.5=0
S1=S0-2√S0 =0
S2=S0+2√S0 =0.25
STM-4、STM-16限值同STM-1
本地网SDH数字传输系统VC-3的投入业务限值（配额2%）
配额
0.2%
2H
1D
7D
S0
S1
S2
S0
S1
S2
S0
S1
S2
ES
0
0
6
32
21
44
227

SES
0
0
1
1
0
33
66

本地网SDH数字传系统VG-4的投入业务限值（配额2%）
配额
0.2%
2H
1D
7D
S0
S1
S2
S0
S1
S2
S0
S1
S2
ES

1
11
69
52
86
484

SES

0
1

0
3
6

VG-3
RPO：用于计算差错性能投入业务限值等的“参考性能指标，”其值为3.75%（ES）T 0.1%（SES）
VG-4的RPO为8%（ES）和0.1%（SES）。
K=0.5
配额B=2%
T；测试时间，，以秒为单位的次数，例如24小时86400次。
ES S0=RPO×B×T×K
=3.75% ×2%×86400×0.5=32.4
S1=S0-2√S0 =21
S2=S0+2√S0 =44
SES S0=0.1%×2%×68400×0.5=0
S1=S0-2√S0 =0
S2=S0+2√S0 =2.7

附录四
WDM系统光接口指标

表4.1 32 ×2.5Gb/s 通路 WDM系统主光通道参数(暂定)

单位
8×22dB
5×30dB
3×33dB
通路数

32
32
32
比特速率/通路的格式

STM-16
STM-16
STM-16
MPI-S和S’点的光接口

光发送端串音
dB
*
*
*
每通路输出功率

- 最大
- 最小
dBm
dBm
5.0(8.0)
0(3.0)
7.0
3.0
6.0
4.0
总发送功率

- 最大
dBm
17(20)
20
20
MPI-S点每通路信噪比
dB
>30
>30
>30
MPI-S点的最大通路功率差
dB
5.0
4.0
2.0
光通道(MPI-S － MPI-R)

光通道代价(BER=10E-12)
dB
2
2
2
衰减范围

－最大
dB
24
30
33
－最小
dB
22
28
31
色散
ps/nm
12800
12000
7200
反射
dB
-27
-27
-27
最小回损
dB
24
24
24
MPI-R和R’点的光接口

平均每通路的输入功率

- 最大
dBm
-17(-14)
-21
-25
- 最小
dBm
-24(-21)
-27
-29
平均总输入功率

- 最大
dBm
-5(-2)
-10
-13
MPI-R 点每通路最小光信噪比
dB
22
20
20
光信号串音
dB
-22
-22
-22
MPI-R点的最大通路功率差
dB
7
6
4
*: 待研究
()中的值为特殊情况下，8×22dB WDM系统光放大器的最大输出为+20dBm时的参数，其余的参数为8×22dBWDM系统光放大器的最大输出为+17dBm时的参数。

表4.2 32 ×10 Gb/s通路单纤单向WDM系统主光通道参数(暂定) G.652/G.655 光纤

单位
8×22 dB
6×22 dB
3×33 dB
3×27 dB
通路数

32
32
32
32
比特速率/通路的格式

STM－64
STM－64
STM－64
STM－64
MPI-S和S’点的光接口

光发送端串音
DB
*
*
*
*
每通路输出功率

-平均功率
DBm
+5.0
+5.0
+5.0
+5.0
- 最大
DBm
+6.0
+6.0
+6.0
+7.0
- 最小
DBm
+2.0
+2.0
+4.0
+4.0
总发送功率

- 最大
DBm
+20
+20
+20
+20
MPI－S点每通路信噪比
DB
>35
>35
>35
>35
MPI-S点的最大通路功率差
DB
4
4
2
3
光通道(MPI-S －MPI-R)

光通道代价
DB
2
2
2
2
衰减范围

－最大
DB
24
24
33
27
－最小
DB
22
22
31
26
色散
ps/nm
12800
9600
7200
6000
反射
DB
-27
-27
-27
-27
最大DGD
Ps
30
30
30
30
最小回损
DB
24
24
24
24
最大线路色散值(补偿后)
ps/nm
1200
1000
800
800
MPI-R和R’点的光接口

平均每通路的输入功率

- 最大
DBm
-16
-16
-25
-19
- 最小
DBm
-22
-22
-29
-22
平均总输入功率

- 最大
DBm
-2
- 2
-11
-6
MPI-R 点每通路最小光信噪比
DB
22
25
20
25
光信号串音
DB
20
20
20

MPI-R点的最大通路功率差
DB
6
6
4
5

注1：8×22dB、3×33 dB系统仅适用于采用带外FEC的WDM系统
注2：对于8×22dB光接口指标的应用，光缆偏振模色散PMD应小于0.5ps/sqrt(km)

表4.3 OSC监控通路的接口参数
监控波长
1510nm
监控速率
2Mb/s
信号码型
CMI
信号发送功率
(0－ -7dBm)
光源类型
光谱特性
MLM LD
*
最小接收灵敏度
-48dBm
