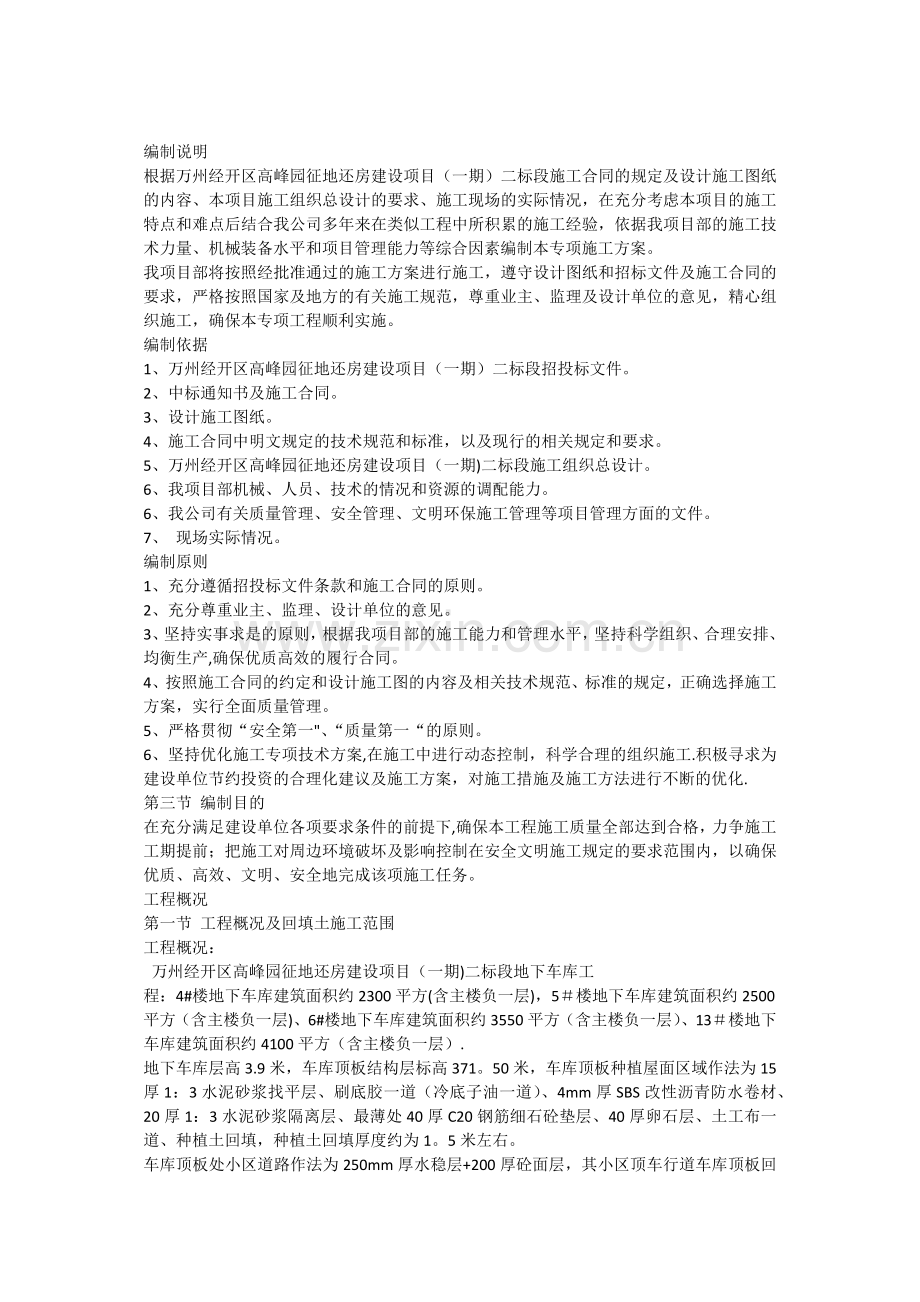

编制说明
根据万州经开区高峰园征地还房建设项目（一期）二标段施工合同的规定及设计施工图纸的内容、本项目施工组织总设计的要求、施工现场的实际情况，在充分考虑本项目的施工特点和难点后结合我公司多年来在类似工程中所积累的施工经验，依据我项目部的施工技术力量、机械装备水平和项目管理能力等综合因素编制本专项施工方案。
我项目部将按照经批准通过的施工方案进行施工，遵守设计图纸和招标文件及施工合同的要求，严格按照国家及地方的有关施工规范，尊重业主、监理及设计单位的意见，精心组织施工，确保本专项工程顺利实施。
编制依据
1、万州经开区高峰园征地还房建设项目（一期）二标段招投标文件。
2、中标通知书及施工合同。
3、设计施工图纸。
4、施工合同中明文规定的技术规范和标准，以及现行的相关规定和要求。
5、万州经开区高峰园征地还房建设项目（一期)二标段施工组织总设计。
6、我项目部机械、人员、技术的情况和资源的调配能力。
6、我公司有关质量管理、安全管理、文明环保施工管理等项目管理方面的文件。
7、 现场实际情况。
编制原则
1、充分遵循招投标文件条款和施工合同的原则。
2、充分尊重业主、监理、设计单位的意见。
3、坚持实事求是的原则，根据我项目部的施工能力和管理水平，坚持科学组织、合理安排、均衡生产,确保优质高效的履行合同。
4、按照施工合同的约定和设计施工图的内容及相关技术规范、标准的规定，正确选择施工方案，实行全面质量管理。
5、严格贯彻“安全第一"、“质量第一“的原则。
6、坚持优化施工专项技术方案,在施工中进行动态控制，科学合理的组织施工.积极寻求为建设单位节约投资的合理化建议及施工方案，对施工措施及施工方法进行不断的优化.
第三节 编制目的
在充分满足建设单位各项要求条件的前提下,确保本工程施工质量全部达到合格，力争施工工期提前；把施工对周边环境破坏及影响控制在安全文明施工规定的要求范围内，以确保优质、高效、文明、安全地完成该项施工任务。
工程概况
第一节 工程概况及回填土施工范围
工程概况：
万州经开区高峰园征地还房建设项目（一期)二标段地下车库工
程：4#楼地下车库建筑面积约2300平方(含主楼负一层)，5＃楼地下车库建筑面积约2500平方（含主楼负一层)、6#楼地下车库建筑面积约3550平方（含主楼负一层）、13＃楼地下车库建筑面积约4100平方（含主楼负一层）.
地下车库层高3.9米，车库顶板结构层标高371。50米，车库顶板种植屋面区域作法为15厚1：3水泥砂浆找平层、刷底胶一道（冷底子油一道）、4mm厚SBS改性沥青防水卷材、20厚1：3水泥砂浆隔离层、最薄处40厚C20钢筋细石砼垫层、40厚卵石层、土工布一道、种植土回填，种植土回填厚度约为1。5米左右。
车库顶板处小区道路作法为250mm厚水稳层+200厚砼面层，其小区顶车行道车库顶板回填厚度约为1.25米。
车库底板作法：60厚砂碎石层（3:7）压实、100厚C15钢筋混凝土垫层、1厚水泥基结晶渗透防水涂料层、20厚1：3水泥砂浆找平层、80厚C25耐磨砼层、环氧树脂耐磨层。
4#楼车库靠东侧D4—A轴～D4—J处设有砼剪力墙（挡土墙）；5＃楼车库靠东侧D2-A轴～D2-K处、靠北侧D2-1轴～D2-7处设有砼挡土墙;6＃楼车库靠北侧D1—1轴～D1-12处、靠西侧D1-A轴～D1-M处设有砼挡土墙;
13#楼车库靠西侧D3—B轴～D3—M处、靠北侧D5-6轴~D5—7处设有砼挡土墙。车库砼挡墙外侧防水作法为2厚水泥基结晶渗透型防水涂料+120厚实心砖墙保护层，砼挡土墙外侧与基坑边坡采用机械结合人工回填土石料,回填深度6.1米左右.
根据基础结构设计说明的要求，建筑填土地坪和挡墙厚填土应采用土夹石分层夯实，压实系数0.94;地坪下深1.5米范围的填土应采用30%硬骨料。
二、车库回填主要施工内容
本分项工程施工内容主要包括车库室内地坪回填、建筑周边及挡墙回填、车库顶板回填,回填主要采用机械回填结合人工回填。
第二节 工程施工特点及准备工作
一、施工特点:
1、车库顶板回填时，考虑车库顶板砼强度及荷载限制的影响,(消
防车道处活荷载取28KN/平米,考虑1。5米厚覆土），不能采用大荷载的
双桥自卸汽车及大吨位的振动压路机碾压施工.其车库顶板覆土时考虑采用荷载在10吨以下的自卸汽车运土，消防车道范围内的路基填土夯实采用小型机械人工回填碾压，防止由于夯实碾压时的施工振动对车库顶板砼结构造成损伤及形成质量安全隐患。
2、进行车库砼底板下的回填层施工时，由于其场地的狭窄，无法组织大型机械设备施工，因此本项施工内容主要采用人工回填夯实施工。
3、建筑周边及挡墙回填：本施工范围在房屋建筑外侧周边，其基坑
底部回填宽度较小，及考虑回填施工时对挡墙荷载的影响，因此本项施工
内容主要考虑采用机械回填结合人工夯实的方式进行.
4、回填施工时，做好对地下车库地面及顶板处的管道设备的保护，严禁碰撞各类管道设备及破坏主体结构的墙体；做好地下车库防水层的保护工作。
施工准备：
1、做好施工回填区域的各类构筑物及管道（线、井）等设备的隐蔽检查验收记录。回填层施工面的各项隐蔽工程均已完工，经检查验收合格后方可进行土石方的回填施工，并做好已完工程的成品保护工作。
2、对进场负责土石方回填施工的人员进行施工技术交底和安全教育工作,做到操作工人心中有数,施工现场有条不紊、安全有效的完成本项施工内容。
3、组织好施工所需机具设备，对土石方回填所需的材料提前做好计划,根据业主要求从取土点挖运土石方进场。回填土必须采用符合规范要求的土质进行回填施工，除车库顶的种植屋面回填外，其余回填层施工严禁采用耕植土回填；严禁采用腐殖土、淤泥、冻土及有机物含量大于5％的土.根据设计要求本工程除种植屋面外采用土夹石回填（土石比7：3)。
4、做好回填层的施工标高控制，在墙柱构件上做好水平标记，严格控制回填厚度及回填层标高。
施工顺序及主要施工方法
第一节 施工顺序
一、施工段划分:
根据本工程实际情况，万州经开区高峰园征地还房建设项目(一期）二标段地下车库回填施工主要划分三个施工段：地下车库室内回填为一施工段、室外砼挡土墙回填为一施工段、车库顶板回填为一施工段。
二、施工顺序：
先回填地下车库地面垫层以下回填层土石方；地下车库剪力墙外防水层施工完成后回填车库室外周边基槽；在各单体工程外装饰完工后回填车库顶板土石方.
三、回填施工工艺流程:
施工准备→填土前的清底→回填层标高测量及标注→外借土石方运输（汽车运输）→装载机及推土机推运（场内二次转运)→人工清平→蛙式打夯机结合立式小型打夯机夯实→检查填土厚度及标高→压实度检测(分层检测）
第二节 地下车库室内回填
一、回填前的施工准备：
1、根据地下车库地面结构层的标高要求，在车库地面周边的墙柱上弹出回填层的标高线。如回填的地面面积较大时,应在地面上每隔5米左右做好回填厚度的标记。
2、检查地下车库地面的各类预埋件是否安装到位，并做好隐蔽记录。
3、检查车辆运输的道路条件是否满足要求，做好地下车库的安全照明措施。
二、地下车库地坪回填施工
1、土石料的运输：车库地面基层土石方回填时，由于室内场地限制，计划采用汽车运输至室外，室内基坑回填主要采用塔吊二次转运土方，人工摊平回填施工的方法。
自卸汽车将土石料运至施工现场，根据工程特点由远到近进行卸料。
2、用塔吊将倾卸的土石料吊运到各施工工作面，并由人工摊平；每层土石料的摊平虚铺厚度不得超过250mm。
3、采用蛙式打夯机进行夯打。打夯机运行时，应依次夯打行走，夯打痕迹应均匀分布,打夯时，应一夯压半夯进行。
4、室内墙柱节点处、地下管道及设备安装处,由于间距较小，蛙式打夯机行走较难，该节点处计划采用电动的小型立式打夯机夯填压实.
5、地下车库室内地面回填夯实时，宜从地面中间向两边夯击碾压，夯击遍数不得少于三遍，夯迹应每遍纵横交错、分层夯打.
6、地下车库基层回填夯实后，应做好防洪排水工作，严禁地下室积水，影响回填土层的施工质量要求.
第二节 建筑物周边及挡土墙外侧回填
地下车库挡土墙回填施工前的准备工作
1、检查地下车库外墙防水层的施工质量是否符合要求,防水层如有破损，必须立即处理。其整改到位后方能进行下道工序施工.
2、做好地下车库外防水的保护层工作。根据本工程设计施工图纸要求，外防水层的保护层主要采用120厚实心砖墙砌筑保护防水层。墙体肥槽回填施工时，其砖砌保护层的高度应大于回填层的施工作业高度。
3、清理其基槽的杂物，排除基坑积水。由于回填工程量较大，施工期间应做好基坑的排水工作。为防止雨季时无法排除积水，宜在建筑物周边设置多个排水井。
二、建筑物周边及地下车库外墙回填施工
1、由于本分项工程施工范围主要位于建筑物周边,其应在地下车库挡墙砼强度达到设计要求后进行回填施工。在进行挡土墙外侧肥槽土石方回填时，施工现场的各类施工材料应堆码整齐，保证施工道路的畅通.
2、土石料的运输及卸料：该回填工程施工范围在房屋周边，其施工不受房屋楼层的限制；为保证施工进度计划的要求,本项施工内容计划采用荷载20吨以上的双桥自卸汽车运土石料。
根据业主的要求，从借土点将土石料运输至施工现场；为保证施工质量的要求和地下车库砼外墙结构的安全及防水层的施工质量,严禁车辆直接将土石料倾斜在坑槽内。施工时为防止土石料直接撞击挡土墙墙体，应将回填所需的土石料卸放在挡土墙坑槽边坡的上方，采用反铲挖掘机将该土石料均匀的挖放在坑槽内。
3、由于挡土墙外侧坑槽工作面狭窄，无法采用大型的碾压设备进行压实施工，因此本项施工计划采用蛙式打夯机结合人工夯实的方法施工。每层土石料回填虚铺厚度不得大于300mm，为保证打夯机的正常运行，应采用人工将工作面的土石料摊平。
4、由于坑槽底部工作面较狭窄，蛙式打夯机的行走路线应沿基槽纵向进行；先从靠砼挡墙侧开始夯实，逐渐靠向坑槽边。每道夯击的痕迹应均匀分布，做到一夯压半夯。
5、每一回填层工作面的夯击遍数不得少于3遍并保证压实的密实度符合要求.
6、坑槽底部及靠墙侧蛙式打夯机无法夯实时，采用人工结合小型的立式打夯机夯实.
7、基槽回填到一定高度后，其工作面能保证蛙式打夯机周转运行时,蛙式打夯机夯迹路线应采用纵向从两侧向中间靠近。先夯击靠剪力墙侧的土石方,夯击宽度不少于1。0米左右;后夯击靠边坡侧的土石料，其夯击路线逐渐向中间靠近。蛙式打夯机纵向夯击后，应横向进行夯击;其纵横向的夯击遍数各不少于3边.
8、地下车库挡墙回填高度达到距室外地坪高度1.0米时(距挡墙顶约1.0米左右），宜采用压路机对回填面进行加强碾压密实.压路机先从靠挡墙侧开始碾压，碾压时采用静压碾压，距砼挡墙1.5米范围内严禁采用振动碾压。压路机振动碾压时，应距砼挡墙边的距离大于1。5米，且不得在原地反复强震。
9、挡土墙墙背回填填料宜采用土夹石回填，上层填料的透水性应小于下层填料的透水性。当墙后地面横坡陡于1：5时,应先在坡面挖台阶，台阶宽度约1米，呈5％反坡，然后再回填;纵坡较陡处，仍沿纵向开挖台阶，且台阶向坡内倾斜5%。
10、人工回填夯实时，每层回填厚度不宜大于300mm；填料中的土石料的粒径不宜过大;石料的粒径不得大于回填层厚度的2/3。
第三节 车库顶板回填施工
地下车库顶板回填前的施工准备
1、车库顶板回填主要分为种植屋面回填和消防车道路基回填，消防车道回填主要采用土夹石回填料；种植屋面主要采用符合要求的粘土,种植屋面回填不得采用土夹石回填。
2、车库顶板回填前，根据施工总平面图中消防车道的位置和种植屋面的范围，规划好不同填料的卸料区域及车辆行走路线.
3、在回填区标示出不同填料区域的回填高度,并作明显的标记标示.
4、检查车库顶板的各项隐蔽工程是否完好，保护措施是否正确、稳固。
5、检查施工机具设备是否完好且符合要求.
二、车库顶板回填施工
1、车库顶板回填时，先从车库北侧和东侧分别修好一条临时道路，其道路路基采用页岩回填，回填厚度应大于40cm,以防止车辆在顶板上行驶时损伤车库屋面的防水层等。
2、车库顶板回填采用机械结合人工作业施工,先从靠临时道路侧开始由近至远依次进行。车辆在顶板上运输卸土时，应采用小型挖掘机和装载机及时将卸载的土方及时清运到各处回填区域，不得在一处集中堆放土石料.
3、由于车库顶板上构筑物较多、回填厚度较小、车库顶板荷载受限,施工机具计划采用小型挖掘机和装载机运土摊平施工；外借土方施工时的车辆采用荷载小于10吨的自卸汽车运土（车库砼顶板设计活荷载为28KN/平米，考虑1.5米厚覆土）。
4、种植屋面回填直接摊平后，回填高度符合要求即可。消防车道回填碾压采用蛙式打夯机分层夯击密实;回填到路基标高后采用采用小型压路机碾压施工。
5、消防车道路基回填宜采用页岩回填施工，其压实度不得小于94%。
地下车库回填施工的质量及安全保证措施
第一节 地下车库回填施工的质量保证措施
组织保证措施
1、在项目部统一安排下编制施工作业的生产计划，并合理的安排工种及施工班组进场.
2、在施工前，由项目部统一对所有的施工管理人员及施工劳务人员进行各种必要的培训及技术交底；特殊工种必须持有有效的上岗证才能上岗。
3、项目部管理人员必须深入施工现场，掌握、了解各施工班组的作业进度及完成质量情况和其它状况；定期组织召开施工生产协调会、质量分析会，汇报施工生产情况，并解决施工生产中的各种矛盾和具体问题，布置生产任务，落实会议决定事宜.协调好现场各班组，各工种、各工序间的衔接和交叉施工作业.
4、在施工中，项目部既要加强施工班组的日常管理工作，又要加强施工人员及班组的劳动考核评定工作；实施层层管理、层层评定考核的方式进行。进行这两项工作目的在于使进场的任何施工人员及班组在任何时候均能保持最佳状态,以确保本工程能顺利完成.
5、项目部安排专人负责施工过程、工序质量控制的技术管理工作，参加事故的调查，分析工作，对各分项工程实施全过程的质量控制和检查、监督工作，及时纠正可能影响工程质量的施工质量隐患。
6、项目部负责协调好各专业施工队及施工班组间的自检、交接检，并做好各施工工序的隐蔽检查和专业检查。
二、技术保证措施
1、组织项目部管理人员熟悉施工图纸、设计标准以及相关要求，使全体管理人员对所建工程有整体的、全面的印象。了解施工场区及周边情况，规划好交通运输路线，做好施工便道、用地、用水、用电及临设布置，做好材料的调配计划，做好劳动力、机械设备调配计划,为全面展开施工做好准备。
2、收集有关技术资料和施工规范、规程；了解本工程的施工技术特征，进行技术交底,及时解决施工中存在的不明问题.
3、做好施工现场的高程测量及回填层标高的控制工作;在施工回填区域用明显的油漆标示标记好回填层的厚度.
4、合理的规划好施工平面布置图。
提前规划好施工进入高峰期时的材料堆放容量。材料的堆放及运输道路的选择以不能影响施工流水作业为主,以靠近使用点，减少二次倒运的搬迁为原则.
5、根据本施工范围内的场地条件和施工内容合理的选择施工机具进场组织施工。
施工机具设备必须保证其完好性和可靠性，按照施工进度计划要求配备机械设备的台数；其施工生产能力应留有余地，同时考虑突发性事件所需的工程抢险应急设备。
6、土石方回填施工时，每一层回填碾压密实后，应由专人负责回填区的检查检验工作,并由专业人员进行回填土的压实度检测。
7、回填土方雨季施工时，必须有遮盖措施，以防止土方被水浸泡。严禁施工用水向填土区域回渗，潮湿土方必须挖出重填;对于回填干土料时应要求在夯实前适当润湿。
8、挡土墙外侧回填施工时，宜在边坡外侧作一截水沟,严防地面积水向沟槽内汇积；在场地两端挖一临时集水坑，雨水来临时将场地雨水及时导入集水坑，通过施工场地的排水系统用水泵抽取排水.
9、雨季施工时，加强对天气的监测，及时了解气象预报.做到雨天来临前停止施工,并及时碾压已填土层，将填土面压光。
10、回填前必须清理场地区域的所有杂物及积水,准备的回填土石料必须符合规范要求,土石比宜为7：3，严禁采用耕植土、淤泥等回填。
11、回填层虚铺厚度不宜大于300mm，石料及土方粒径不得大于回填厚度的2/3.
12、回填施工前，必须确保主体结构和防水保护层有足够强度，防止因回填机械设备的运行损害主体结构。
第二节 安全文明施工保证措施
一、安全施工保证措施
1、回填施工前，必须对车库室内地坪回填作业、车库顶板回填作业、挡土墙外侧回填作业分别进行针对性地安全技术交底.对特殊工种及特殊机械设备操作人员必须进行专项技术交底，严禁施工机械设备碰撞主体结构或防水保护层,以防出现人为质量事故和二次伤害事故。
2、主体楼层上部人员必须严格遵守安全文明的各类规章制度,严禁向下抛扔物体.如需交叉施工作业，必须安排专人负责瞭望和观察，在楼层上部施工时，不得在楼层下方进行室外回填施工。
3、施工前,必须先检查机械设备的性能，检查供、用电设备是否正常，严禁“带病”工作。 严禁使用损坏的插头、插座及绝缘老化的电缆电线。
4、施工现场临时用电用电采用TN—S系统，整个供电系统遵循“三级配电、两级保护"。现场用电执行《施工现场临时用电安全技术规范》(JGJ46-2021)规定,并满足《建筑施工安全检查标准》（JGJ59—2021）要求。
5、施工现场设专用配电箱，其分别为照明用配电箱和打夯机专用配电箱，移动式临时配电箱应距地1000mm 以上,配电箱专人负责管理及维修.现场施工机具要做到“一机、一闸、一漏、一箱、一锁"，非专业施工人员不准随便触摸施工用电机具。
6、现场施工人员未经允许不得随意搭接临时用电线路，更不能随意拆除接地保护线。
7、照明线路及灯具安装高度低于2.4m 时应采用36V 安全电压，手持照明灯具应采用36V 及以下安全电压。
8、施工现场车辆车速控制在5公里/小时内，施工时安排专人负责指挥车辆现场运行.
9、蛙式打夯机施工时，必须按规定保持夯机的前后间距.夯机前方人员必须距夯机偏心锤距离3.0米远.电源线应拖曳在打夯机行驶方向后方，严禁相互缠绕。
10、施工现场做好临边防护和洞口防护；施工现场设立安全标志；危险地区必须悬挂“危险”或“禁止通行”等标志，夜间设红灯警示。
二、安全文明施工保证措施
1、为了实现安全文明施工的目标，项目部成立领导小组，安排专人负责现场文明施工措施落实，确保施工现场符合《文明施工管理办法》的要求.
2、加强宣传活动,统一思想，使全体项目部管理人员认识到文明施工是企业形象、队伍素质的反映,是安全生产的保证，是工程优良快速施工的前提。增强文明施工和加强现场管理的自觉性。
3、在项目部及施工班组负责人中明确分工，落实文明施工现场责任区，制定相应规章制度，确保文明施工现场管理有章可循。
4、施工临时道路边设排水沟和相应的安全防护设施和安全标志,道路经常维修，路面不得有坑洼积水。
5、施工现场给排水要统一规划,整齐统一，做到给水不漏,排水顺畅。施工废水必须经过必要处理后方可排放到城市地下排污管道。
6、施工用电应由专项方案,明确电源、配电箱位置及线路方向,制定安全用电技术措施和电器防火措施，现场设置明确、醒目的标牌。
7、现场施工材料堆放要整齐,做到横成排、竖成行、散体材料必要时要砌池堆放，材料要设立栏杆堆放。
8、现场制定安全、保卫制度,专人落实安全、防火等项工作,施工人员必须配戴工作卡，管理人员和作业人员分颜色区别,进入施工现场的人员一律要戴安全帽。
9、经常对工人进行法律和文明教育，严禁在施工现场打架斗殴及进行其它非法活动。
10、对运土车辆进行覆盖，施工现场和回填运输通道经常养护和洒水防止道路扬尘。
11、尽量减少夜间施工作业，防止夜间机械施工噪音扰民。
12、加强检查与监督,从严要求,持之以恒，使文明施工现场管理真正抓出成绩。对文明施工现场实行定期和不定期相结合检查，每月组织一次专项检查对照评分，严格奖惩，交流经验纠正不足。
13、按建设单位的要求，同时认真听取驻地监理的意见,协调好各方关系,搞好安全生产和文明施工，争创安全文明标准工地.
14、工程竣工后,及时拆除一切临时设施，并将工地及四周环境清理整洁，对临时用地及时复耕(除建设方要求保留的外）。

后浇带浇筑专项方案
目录
一、编制依据:2
二、工程概况：2
三、后浇带浇筑时间规定：2
四、浇筑前准备工作：3
五、遇水膨胀止水条：3
六、钢筋：3
七、模板：4
八、脚手架：4
九、混凝土材料要求：4
十、混凝土浇筑:5
十一、质量保证措施：6
十二、安全文明措施:7

后浇带浇筑专项方案
一、编制依据：
地下车库施工图、《地下工程防水技术规范》GB50108—2008、《混凝土结构工程施工质量验收规范》GB50204—2002、地下防水工程质量验收规范GB50208－2011。
二、工程概况：
工 程 名 称
欣水湾—华庭住宅项目（二期)工程
地 理 位 置
燕郊开发区，燕顺路，高尔夫路南侧
建 设 单 位
三河汇福房地产开发有限公司
质量监督单位
三河市燕郊质量监督站
设 计 单 位
国内贸易工程设计研究院
监 理 单 位
三河市荣昌建设监理有限公司
施 工 单 位
南通华荣建设集团有限公司
计划 工 期
计划工期：580日历天； 计划开工日期2015年3月1日； 竣工日期2016年10月1日
工程规模
总建筑面积190429.17m2地下一层、夹层，地上层数为34层,建筑高度为98。6米 ；车库、人防:建筑面积为34068。59m2,层数为1层.
工程结构形式
主楼为钢筋混凝土剪力墙结构；地下车库为框架结构
三、后浇带浇筑时间规定：
设计要求:沉降后浇带1，在高层结构主体封顶后，根据沉降观测记录,由设计单位确认后方可封闭。
设计要求：收缩后浇带2，应在其两侧混凝土龄期达到45天后再封闭施工。
四、浇筑前准备工作：
清理工作
地下车库施工期间跨越雨季和主体混凝土施工浇水养护等因素，后浇带中尚有少部分积水，应排水凉干，基础梁底部积水采用自吸泵抽水外排。
基础梁、基础底板、墙处代替后浇带模板的金属网、残留的模板条、木方剔除干净。
为便于清理梁内混凝土、垃圾。顶板主次梁保留梁底模板，只拆除梁邦模板,
基础梁、顶板梁底部渗漏的混凝土浆应全部凿除清理干净，其它木花、碎屑等杂物用空压机强风给予吹出梁外。
后浇带支模模板缝隙不严密，模板拆除后凸出的溥片混凝土、后浇带边口混凝土拆模时损坏出现裂痕、混凝土表面松动石子、和软弱混凝土层全部剔凿清理，后浇带内侧混凝土表面剔凿，剔出毛面。整体强风吹尘，浇水冲洗。
五、遇水膨胀止水条：
材料性能等指标必须符合规范要求。止水条安装应采用专用胶,止水胶应用专用注胶器挤出粘结在施工缝表面，并做好连续、均匀、饱满，无气泡和孔洞，挤出宽度应满足使用要求，止水胶挤出成型后,固化期内应采取临时保护措施，止水胶固化前不得浇筑混凝土。
六、钢筋：
同后浇带纵向方向的钢筋调整按图纸间距绑扎修复，注意钢筋周围的混凝土不受松动和损坏，钢筋上的油污、水泥浆及浮锈等杂物清除干净。
七、模板：
当后浇带2与后浇带1相交处必须断开时，要在基础底板、顶板、模板的侧面要继续留置遇水膨胀止水凹槽,与后浇带1的凹槽顺直相通。
地下室外墙后浇带构造做法按图集12SG121—1第31页附加保护层构造选用.
恢复后浇带底模、梁邦模板。梁邦模板的两侧面设对拉螺栓拧紧，梁模板结合处必须粘贴海绵条,后支模板必须顶紧，做到缝隙不漏浆为宜。
八、脚手架：
为了便于梁内混凝土剔凿清理和梁邦模板支拆施工操作方便安全，单体脚手架搭设必须按架体方案要求进行搭设,架体应设上人爬梯、操作平台,操作平台四周设800mm高两道水平拉杆围护，架体纵横设剪刀支撑，加强架体稳定性.
九、混凝土材料要求：
对混凝土搅拌站交底：后浇带采用比设计高一强度等级、抗渗等级P6、微膨胀混凝土，混凝土严格按设计及规范要求的各种补偿外加剂的掺合用量，其各项性能应符合<混凝土膨胀剂>(GB23439—2009)的各项要求。并应具有合格的检测报告.

混凝土膨胀剂物理性能
项 目
性能指标
细度
比表面积（㎡/㎏)
≥250
0．08㎜筛余（％）
≤12
1．25㎜筛余（%）
≤0.5
凝结时间
初凝(min)
≥45
终凝（h)
≤10
限制膨胀率(%）
水中
7d
≥0.025
28d
≤0.10
空气中
21d
≥—0。020
抗压强度(MPa）
7d
≥25。0
28d
≥45。0
抗折强度(MPa）
7d
≥4。5
28d
≥6.5
膨胀剂的掺量设计要求10％～12％规范规定不宜大于12％;
混凝土用水泥、砂、石：水泥宜采用硅酸盐水泥、普通硅酸盐水泥，不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用;砂宜选用坚硬、抗风化性强、洁净的中粗砂，不宜使用海砂，砂的质量要求应符合《普通混凝土用砂质量标准及检验方法》JGJ52的有关规定；石子宜选用坚固耐久、粒形良好的洁净石子，最大粒径不宜大于40㎜,泵送时其最大粒径不应大于输送管径的1/4，吸水率不应大于1.5％,不得使用碱活性骨料，石子的质量要求应符合《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的有关规定。
十、混凝土浇筑：
后浇带混凝土剔凿、垃圾清理、钢筋修复及遇水膨胀止水条放置隐蔽验收必须经甲方、监理检查验收合格后方可进行混凝土浇筑。
后浇带混凝土浇筑前，将后浇带两边混凝土表面尘土垃圾清扫干净，在后浇带两侧的混凝土垂直面上涂刷混凝土界面处理剂并及时浇筑混凝土.
基层底板采用地泵浇筑混凝土,顶板采用塔吊吊料斗浇筑混凝土.
混凝土入模以赶浆法形式,地泵浇筑方向由前向后后退浇筑，吊斗浇筑从后浇带一端向另一端逐渐推进，吊斗其自由倾落高度一般不宜超过1。5m，每段后浇带在浇筑前经计算每次施工面混凝土用量，不得欠缺，浇筑时应连续施工不留施工缝。
混凝土入模及时找平，虚铺混凝土厚度略高于已浇筑现浇面，通过振动捧振捣密实后，再同现浇面赶平，如果混凝土振实后不够厚度,后加混凝土必须重新振捣直至密实。
后浇带混凝土铺满后釆用插式振捣捧振捣，纵横振点排距不大于400mm，要注意避免直接靠近缝边振捣，并距接缝80-100mm处以外振捣，但应加强对施工逢接缝的振实工作,使其紧密结合。
混凝土振捣密实后刮尺找平，随后木抹子搓毛2遍,第1遍和第2遍搓毛间隔时间一般2小时左右，对接缝重点压实，应在混凝土有塑性前（初疑和终凝之间）完成两遍搓毛，接缝不得出现裂缝。
混凝土浇筑操作全过程结束后，即时铺贴塑料膜,加强对混凝土保湿，塑料薄膜铺盖超出后浇带混凝土周边100mm并加物件压实薄膜，防止风力掀起塑料膜，混凝土裸露，影响混凝土保湿，防止混凝土出现裂缝。
混凝土终凝后(约12小时左右）揭开塑料膜即时浇水养护，混凝土浇筑后前7天重点养护，混凝土表面保持湿润，后7天早、中、晚浇水养护；混凝土的养护时间不得少于28d。
同条件试块，抗压、抗渗试块按要求数量留置。
十一、质量保证措施：
在混凝土凝结期间，严禁在后浇带堆放杂物。
拆模板必须根据同条件试块试压强度达到100％方可拆模。
后浇带两边已浇筑混凝土板、梁、墙截面剔凿清理所有危害混凝土接头连接质量杂物清理干净，浇水冲洗。
对搅拌站交底，要求混凝土粗细骨料粒径、含泥量应符合规范要求，胶凝材料、外加剂、参量，严格按施工图纸要求,并要求有产品合格检验报告，齐全复试报告。
采用料斗浇筑混凝土坍落度控制在160mm,采用地泵浇筑混凝土坍落度控制在180mm。
养护必须保证混凝土面层湿润，养护必须满足28天。
十二、安全文明措施:
进入施工现场必须带好安全帽。现浇梁混凝土剔除，其专用脚手架必须牢固、稳定，操作平台拦杆围护完善牢固，
安全用电必须一机一闸，必须符合安全用电的相关规定.
剔凿清理垃圾及时清理集中堆放，统一外运。

欣水湾-华庭住宅项目（二期）工程

金居·银郡住宅小区地下车库

后浇带工程施工方案

编制:

河南金居建设
金居银郡项目部
2021年2月

目 录
后浇带施工方案 3
一、编制依据 3
二、工程概况及说明 4
三、基本规定 5
四、施工准备 5
4.1技术准备 5
4。2材料要求 6
1、品种规格 6
2、质量要求： 6
4。3主要机具 7
4。4后浇带砼浇筑 7
五、材料和质量要点 7
5.1材料的关键要求 7
5。2技术关键要求 7
5.3质量关键要求 8
六、施工工艺 8
6.1工艺流程 8
1）、后浇带的留置 8
2）、地下车库外墙防水后浇带留置 9
3）、楼板面后浇带留置 9
2、后浇带砼浇筑 10
七、质量标准 10
7。1主控项目 10
7.2一般项目 10
八、成品保护 11

后浇带施工方案
一、编制依据
1）、金居银郡住宅小区地下车库设计图纸及施工组织设计
2)、地下工程防水技术规范           GB50108—2001
3）、砼强度检验评定标准             GBJ107—87
4）、砼处加剂应用技术规范           GBJ119—88
5）、砼质量控制标准                 GB50164—92
6）、砼结构工程施工质量验收规范     GB5 4—2002
7）、地下防水工程施工质量验收规范   GB5 9—2002
二、工程概况及说明
1、工程名称:金居·银郡住宅小区地下车库；
2、工程地点：睢阳大道与宇航路交汇处;
3、建设单位：金居易置业；
4、工程性质:地下车库；
5、结构形式：框架剪力墙结构
6、基础类型：独立基础加防水板，框架柱之间设暗梁；
7、建筑层数: 地下车库一层.
8、后浇带：是一种砼刚性接缝，适用于不宜设置柔性变形缝以及后期变形趋于稳定的结构。后浇带宽1000mm，具体见金居·银郡住宅小区地下车库工程结构设计施工总说明。
三、基本规定
1）、后浇带的留置必须依据设计要求的位置与尺寸；若后浇带位置因施工需要移动,必需经过设计院同意；后浇带砼施工的时间必须符合设计要求及工程实际施工情况要求。后浇带混凝土强度等级应比原设计强度提高一个等级的微膨胀混凝土浇筑。温度后浇带混凝土浇筑待混凝土完成后不少于45d；沉降后浇带的混凝土浇筑待主楼结构封顶后，提供相关沉降资料，再定沉降后浇带浇筑时间.
2）、后浇带所使用的材料必须满足现行规范和设计要求。
3)、后浇带的施工必须符合《砼结构工程施工工艺标准》。
4)、后浇带砼浇筑应留置砼强度检验试块及抗渗强度检验试块（设计有抗渗要求），后浇带的强度等级应提高一个强度等级和抗渗等级且微膨胀混凝土,同时应符合设计要求。
5） 、后浇带处结构主筋不宜在缝中断开，若必须断开,则主筋搭接长度应大于45倍主筋直径，接头应按规范要求错开，并应按设计要求设附加钢筋.
四、施工准备
4.1技术准备
1）、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性,预测施工后对功能的有效性，并做好核对记录.
2)、对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
3)、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解,以确定后浇带上述内容的合理性，并确定是否提出修改建议.
4。2材料要求
1、品种规格
1）后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定，一般为5—31.5㎜,含泥量不得大于1.0%，泥块含量不得大于0.5％。
2）后浇带的砂子应采用中砂，含泥量不得大于3。0％,泥块含量不得大于1。0%。
3）中埋式止水钢板用4㎜厚400㎜宽的折形钢板条。
4）橡胶外贴式止水带宜用300×8型，但外墙宜用400×8型。
5)钢丝网宜采用密目镀锌钢丝网和30×30型镀锌钢丝网,两种钢丝网配套使用。
2、质量要求：
1）碎石应满足试配强度要求且检验结果应符合《JGJ53—92标准》.
2）砂子应采用河砂或山砂，不得用海砂，且检验结果应符合《JGJ52—92标准》.
3）粉煤灰应用II级及II级以上.
4）外加剂必须用合格一等品。
5）水泥应用35R以上的普通硅酸盐水泥.
6）拌和用水应用饮用水或水质符合国家现行标准《混凝土拌合用水标准》JGJ63的规定的水源。
7)止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3;止水带表面允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的尺寸公差应符合GB 5 8—2002附录A中表A。0.4-1的要求，其物理性质应符合GB 5 8-2002附录A中表A.0。4—2的要求；止水带现场抽样数量以每月同标记的止水带产量为一批抽样。

4。3主要机具
1）商品砼：砼塌落度桶、插入与平板振动器、手推车等。
2)其它机具:电焊机、剪刀、锒头等。
4.4后浇带砼浇筑
1）后浇带两侧砼面上的浮浆、松散砼应予凿除，并用压力水冲洗干净，涂刷砼界面处理剂或水泥砂浆。地下室底板后浇带施工时不得有积水。
2）后浇带处的钢筋应进行除锈，已将钢筋调整平直。
3）后浇带的模板已封闭严密,且应保证砼施工后新旧砼没有明显的接搓.
4）已将止水条或止水带固定牢固,确保位置准确.
五、材料和质量要点
5.1材料的关键要求
1）所使用的砼应有配合比报告单.
2）应采用比后浇带两侧砼提高一个等级的补偿收缩砼。在满足强度要求及工艺要求的情况下，其塌落度宜尽可能小一些。
3）商品砼应有“砼开盘首次报告”。
4)防水材料、遇水膨胀橡胶止水条、膨胀剂和外加剂等材料均应有合格证，且复检合格后方可使用。
5.2技术关键要求
1)新旧砼界面应先放与所浇砼同强度等级的砂浆。
2）模板应严密、稳固、砼施工时不得漏浆与变形。
3)膨胀剂和外加剂掺量应符合设计及产品性能要求。
4)止水条安装好后，应尽快安排后浇带砼浇筑。
5。3质量关键要求
1)砼的浇筑应密实，成型应精确，应特别注意新旧砼界面处的砼密实度。
2)砼浇筑后应覆盖保湿养护。
3)防水后浇带的施工应注意界面的清理及止水条、止水带的保护,并保证防水功能技术措施的落实。严禁后浇带处有渗漏现象。
六、施工工艺
6。1工艺流程
1）、后浇带的留置
A、地下车库底板防水后浇带留置
地下车库室底板150mm厚混凝土垫层地下车库底板防水施工→底板底层钢筋绑扎→后浇带两侧焊接短钢筋头(钢筋头间距400）与板筋点焊→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧→后浇带两侧砼施工→后浇带处砼余浆清理→后浇带两侧砼养护→后浇带盖模板保护钢筋。

B地下车库底板后浇带的超前后浇带的技术处理

2)、地下车库外墙防水后浇带留置
外墙常规钢筋施工→焊接短钢筋于后浇带两侧（钢筋
