传动设备施工方案.doc

传动设备施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

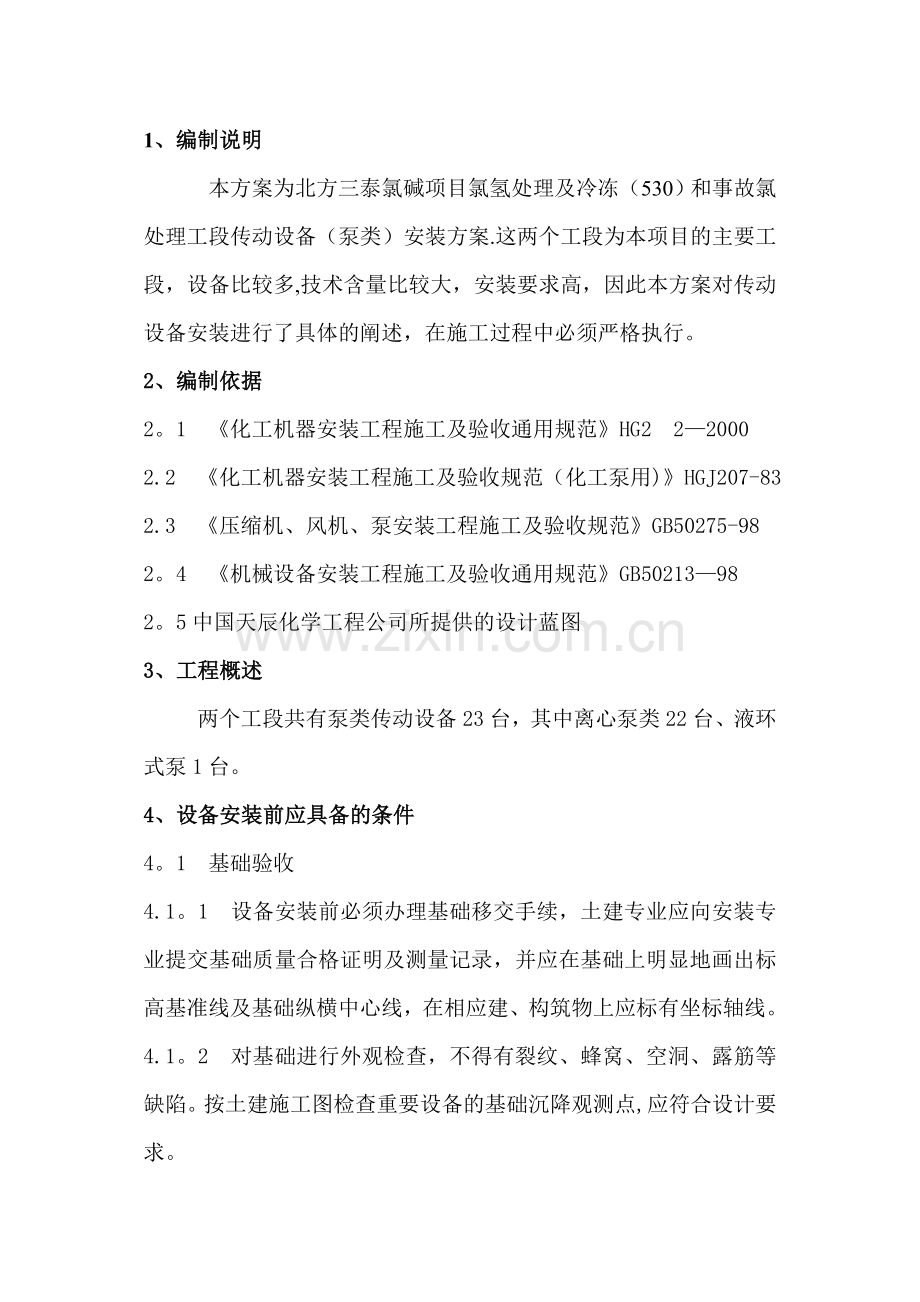

1、编制说明
本方案为北方三泰氯碱项目氯氢处理及冷冻（530）和事故氯处理工段传动设备（泵类）安装方案.这两个工段为本项目的主要工段，设备比较多,技术含量比较大，安装要求高，因此本方案对传动设备安装进行了具体的阐述，在施工过程中必须严格执行。
2、编制依据
2。1 《化工机器安装工程施工及验收通用规范》HG2 2—2000
2.2 《化工机器安装工程施工及验收规范（化工泵用)》HGJ207-83
2.3 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98
2。4 《机械设备安装工程施工及验收通用规范》GB50213—98
2。5中国天辰化学工程公司所提供的设计蓝图
3、工程概述
两个工段共有泵类传动设备23台，其中离心泵类22台、液环式泵1台。
4、设备安装前应具备的条件
4。1 基础验收
4.1。1 设备安装前必须办理基础移交手续，土建专业应向安装专业提交基础质量合格证明及测量记录，并应在基础上明显地画出标高基准线及基础纵横中心线，在相应建、构筑物上应标有坐标轴线。
4.1。2 对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。按土建施工图检查重要设备的基础沉降观测点,应符合设计要求。
4。1。3 按土建交接记录及机械图对基础的尺寸及位置进行复测检查。允许偏差应符合表4—1要求。
4。1。4 对预埋地脚螺栓进行外观检查，表面不应有划痕,严重锈蚀,螺纹部分应有润滑脂保护良好，不弯曲。
4。2 设备安装前的验收、检查
4。2。1 设备安装前的验收、检查工作应由业主、监理有关人员、项目部有关部门、安装队技术人员参加，并作出记录。
4.2。2 进口设备必须有出厂检验合格证及中方品质检验合格证，国内分交设备应有出厂合格证,若无，则不能安装.
基础尺寸及位置的允许偏差
表4-1
项次
项目名称
允许偏差（mm）
1
基础纵横轴线
±20
2
基础平面标高
0
－20
3
基础上平面外形尺寸
±20
4
预埋地脚螺栓
标高(尖端）
＋20
中心距（在根部和顶部两处测）
±2
5
预埋地脚螺栓孔
中心位置
±10
深度
＋20 0
孔壁铅垂度（全深）
10

4。2。3 设备安装前应认真核对机械的名称、型号、规格，按图纸、装箱单检查其外形尺寸及管口方位,内件附件的规格、尺寸和数量。
4.2。4 对设备及其零部件进行外观检查，表面不应损坏,变形和锈蚀。
4。2。5 对暂不安装的设备和零部件,应采取适当的防范措施,妥善保管，严防变形、损坏、锈蚀、老化、丢失。
4。2.6 对须现场安装的设备内件和装填填料的设备应检查设备内部的清洁度，应清洁，无严重锈蚀。
4。2。7 对查出的设备问题，应以书面形式报告给业主和监理公司有关部门，由其研究确定处理意见,施工单位不得擅自处理。
4。3 其他应具备的条件。
4.3.1 施工及消防道路畅通，施工用水源、电源已齐备.
4。3.2 安装所需的工机具齐全，且性能良好，具备使用条件，所需测量及检验器具齐全,精度能满足施工需要,且在计量检定周期内。
4。3.3 施工技术资料已备齐并下发到施工班组，施工方案业经审批并已向施工队及班组交底.
5、设备安装
5。1 总规定
5.1。1 设备安装的方法见后述各节规定,采用有垫铁法安装的设备,应用压浆法放置垫铁。
5.1。2 设备就位前，需二次灌浆的基础基面应铲出麻面，麻点深度一般不小于10mm，密度以3—5点/平方分米为宜，表面不允许有油污或疏松层，预留地脚螺栓孔内杂物应清除干净。
5。1。3 当设备采用有垫铁法安装时,垫铁规格应符合GB50231-98《机械设备安装工程施工及验收通用规范》的要求.垫铁组高度以30-60mm为宜。
5.1。4 垫铁布置原则：在地脚螺栓两侧各放置一组，应尽量使垫铁靠近地脚螺栓。当地脚螺栓间距小于300mm时，可在各地脚螺栓的同一侧放置一组垫铁,相邻两垫铁组最大间距一般为500mm左右.有加强筋设备,垫铁应垫在加强筋下。
5.1。5 设备找平找正时，安装基准测量点应按制造厂机器说明书规定执行，当说明书无规定时，一般应在下列部位中选择：
（1）机体的机加工平面;
（2）支撑滑动部件的导向面;
（3）转动部件内轴颈或外露轴的表面；
（4）联轴器的端面及外圆周面；
(5)机器上加工精度较高的表面.
5.1.6 预留地脚螺栓的埋设应符合下列要求:
5.1。6.1 预留地脚螺栓埋设前,应复查地脚螺栓的硬度，对有疑问者应进一步作化学分析检验,所有设备地脚螺栓表面的油脂和污垢应清除干净，严禁用火烧的办法清除其上的油脂,螺栓外露部分应涂油脂.
5.1.6.2 地脚螺栓应在设备就位之前放入螺栓孔内，待机器就位并找正后再将其悬挂在设备的螺栓孔内,并检查地脚螺栓应垂挂于地脚螺栓孔内，距孔壁的距离不得小于20mm，螺栓底部的距离不得小于80mm。垫圈与设备底座的接触应良好，螺母上端螺纹部分应露出2—3个螺距.
5。1。7 地脚螺栓孔灌浆用细石混凝土，标号应比基础砼标号高一级,且应一次灌浆至基础毛面高度，不得分次灌浆，并捣固密实，不得使地脚螺栓歪斜。
5。1.8 设备用垫铁找平、找正后，用0.25kg或0.5kg重的手锤敲击检查垫铁组松坚强程度，应无松动现象。垫铁与机器底座之间不得焊接。
5。1。9 国外供货设备一般不进行现场拆卸清洗，如果外方要求现场拆卸清洗,须有外方专家现场指导。国内机器须进行现场拆卸清洗，其要求按有关规范和制造厂说明书执行。
5.1。10 基础二次灌浆前，表面应清扫并用水润透，基础表面的积水应用棉布浸干。灌浆用的细石混凝土标号应比基础混凝土高一级。灌浆后一次完成，捣实，不允许有空洞等缺陷.
5。2 泵类设备安装
5.2.1 本装置共有泵23台。
5。2。2 泵的安装技术要求按制造厂说明书规定，若无具体规定，可参照如图5—1所示程序进行。
泵就位及初找正、找平
基础处理
垫铁放置
基础质量检查、验收
检查、清点随机文件

机组各部分间隙测量，精找正
泵二次找正、找平
预留地脚螺栓孔灌浆

机泵二次灌浆
泵配管及试压吹扫
泵单体试车

图5-1 电机驱动机泵安装程序框图
5.2。3 泵类设备全采用有垫铁法安装,地脚螺栓孔及基础二次灌浆用细石混凝土.电机驱动的泵以泵壳为基准进行找平、找正。联轴器的对中采用双表法。
5。2。4泵安装后的技术标准应符合下表规定
5。2.5 机泵对中检查
5。2。5。1 机泵对中合格，在安装期间应在机泵联轴器部位支表监督，管道的安装复位，对中数据必须满足联轴器的要求，不能在机器法兰口前产生管道应力。
离心泵安装技术要求
表5—2
序号
项 目
允许误差
备 注
1
轴线位置
±5

2
出口法兰面标高
±2

3
泵轴水平度(垂直度）
0.1/1000

4
联轴器径向、轴向对中
0.05

其他泵的安装技术要求
表5—3
序号
项 目
允许误差(mm)
备 注
1
轴线位置
±5

2
法兰面标高
±2

3
泵水平度
0.1/1000

5.2.5。2 和管道连接后,每次检查的对中允差应在厂商规定的范围内或应符合GB50275—98和GB50231-98的规定。
6 设备的单体试运转
6.1 设备试运转前就应具备下列条件：
6.1。1 设备及其附属装置、管路管均应全部施工完毕，施工记录及资料应齐全。其中，设备的精平和几何精度经检验合格；润滑、液压、冷却、水、气(汽)、电气（仪器）控制等附属装置均应按系统检验完毕，并应符合试运转的要求.
6.1。2 需要的能源、介质、材料、工机具、检测仪器、安全防护设施及用具等，均应符合试运转的要求。
6。1。3 对大型、复杂和精密设备,应编制试运转方案或试运转操作规程。
6.1.4 参加试运转的人员，应熟悉设备的构造、性能、设备技术文件,并应掌握操作规程及试运转操作.
6.1.5 设备及周围环境应清扫干净，设备附近不得进行有粉尘的或噪音较大的作业。
6。2 设备试运转应包括下列内容和步骤:
6。2.1 电气（仪器）操纵控制系统及仪表的调整试验。
6.2。2 润滑、液压、气（汽）动、冷却和加热系统的检查和调整试验。
6。2。3 机械和各系统联合调整试验。
6。2.4 空负荷试运转，应在上述5.2.1~5。2.3项调整试验合格后进行。
6.3 电气及其操作控制系统调整试验应符合下列要求：
6.3.1 按电气原理图和安装接线图进行,设备内部接线和外部接线应正确无误。
6。3.2 按电源的类型、等级和容量，检查或调试其断流容量、熔断器容量、过压、欠压、过流保护等，检查或调试内容均应符合其规定值.
6.3.3 按设备使用说明书有关电气系统调整方法和调试要求，用模拟操作检查其工艺动作、指示、讯号和联锁装置应正确、灵敏和可靠。
6。3.4 经上述5.3。1~5.3.3项检查或调整后,方可进行机械与各系统的联合调整试验.
6.4 润滑系统调试应符合下列要求：
6.4.1 系统清洗后，其清洁度经检查应符合规定。
6。4.2 按润滑油(剂)性质及供给方式，对需要润滑油的部位加注润滑剂；油（剂）性能、规格和数量均应符合设备使用说明书的规定。
6。4。3 干油集中润滑装置各部位的运动应均匀、平稳、无卡滞和不正常声响；给油量在5个工作循环中，每个给油孔、每次最大给油量的平均值,不得低于说明书规定的调定值。
6。5 液压系统调试应符合下列要求：
6。5.1 系统在充液前，其清洁度应符合规定。
6.5。2 所充液压油(液)的规格、品种及特性等均应符合使用说明书的规定；充液时应多次开启排气口，把空气排除干净.
6.5.3 系统应进行压力试验。系统的油（液）马达、伺服阀、比例阀、压力传感器、压力继电器和蓄能器等，均不得参与试压。试压时应先缓慢升压到表6-1的规定值,保持压力10min，然后降至公称压力,检查焊缝、接口和密封处等，均不得有渗漏现象。
液压试验压力
表6—1
系统公称压力P（MPa）
≤1.6
1。6-3.15
＞3.15
试验压力
1。5P
1。15P
1。15P

6.5.4启动液压泵，进油（液）压力应符合说明书的规定；泵进口油温不得大于60℃，且不得低于15℃；过滤器不得吸入空气，调整溢流阀（或调压阀)应使压力逐渐升高到工作压力为止。升压中应多次开启系统放气口将空气排除。
6。5.5 应按说明书规定调整安全阀、保压阀、压力继电器、控制阀、蓄能器和溢流阀等液压元件，其工作性能应符合规定，且动作正确、灵敏和可靠.
6。5。6 液压系统的活塞（柱塞)、滑块、移动工作台等驱动件（装置），在规定的行程和速度范围内，不应有振动、爬行和停滞现象；换向和卸压不得有不正常的冲击现象.
6。5.7 系统的油（液）路应通畅。经上述调试后方可进行空负荷试运转。
6.6 气动、冷却或加热系统调试应符合下列要求：
6。6。1 各系统的通路应畅通并无差错；
6。6。2 系统应进行放气和排污；
6.6。3 系统的阀件和机构等的动作，应进行数次试验，达到正确、灵敏和可靠；
6。6。4 各系统的工作介质供给不得间断和泄漏，并应保持规定的数量、压力和温度。
6.7 机械和各系统联合调试应符合下列要求：
6.7。1 设备及其润滑、液压、气(汽）动、冷却、加热和电气及控制等系统,均应单独调试检查并符合要求。
6。7。2 联合调试应按要求进行；不宜用模拟方法代替.
6。7。3 联合调试应由部件开始至组件、至单机、直至整机（成套设备），按说明书和生产操作程序进行，并应符合下列要求:
A、各转动和移动部分，用手(或其他方式)盘动，应灵活，无卡滞现象。
B、安全装置（安全联锁）、紧急停机和制动（大型关键设备无法进行此项试验者，可用模拟试验代替）、报警讯号等经试验均应正确、灵敏、可靠。
C、各种手柄操作位置、按钮、控制显示和讯号等,应与实际动作及其运动方向相符;压力、温度、流量等仪表、仪器指示均应正确、灵敏、可靠。
D、应按有关规定调整往复运动部件的行程、变速和限位;在整个行程上其运动应平稳，不应有振动、爬行和停滞现象；换向不得有不正常的声响.
E、主运动和进给运动机构均应进行各级速度(低、中、高)的运转试验。其启动、运转、停止和制动,在手控、半自动化控制和自动控制下，均应正确、可靠、无异常现象.
6。8 设备空负荷试运转应符合下列要求：
6.8.1 应按第5.7条规定机械与各系统联合调试合格后，方可进行空负荷试运转。
6。8.2 应按说明书规定的空负荷试验的工作规范和操作程序,试验各运动机构的启动，其中对大功率机组，不得频繁启动，启动时间间隔应按有关规定执行;变速、换向、停机、制动和安全连锁等动作，均应正确、灵敏、可靠。其中连续运转时间和断续运转时间无规定时，应按各类设备安装验收规范的规定执行.
6.8.3 空负荷试运转中，应进行下列各项检查，并应作实测记录：
A、技术文件要求测量的轴承振动和轴的窜动不应超过规定。
B、齿轮副，链条与链轮啮合应平稳，无不正常的噪声和磨损.
C、一般滑动轴承温升不应超过35℃，最高温度不应超过70℃;滚动轴承温升不应超过40℃，最高温度不应超过80℃；导轨温升不应超过15℃，最高温度不应超过100℃。
D、油箱油温最高不得超过60℃。
E、润滑、液压、气（汽)动等各辅助系统的工作应正常，无渗漏现象。
F、各种仪表应工作正常.
G、有必要和有条件时，可进行噪音测量，并应符合规定。
6.9 空负荷试运转结束后，应立即作下列各项工作：
6。9.1 切断电源和其他动力来源。
6.9.2 进行必要的放气、排水或排污及必要的防锈涂油.
6.9。3 对蓄能器和设备内有余压的部分进行卸压。
6.9。4 按各类设备安装规范的规定，对设备几何精度进行必要的复查；各紧固部分进行复紧。
6.9。5 设备空负荷（或负荷）试运转后，应对润滑剂的清洁度进行检查，清洗过滤器；需要时可更换新油（剂）。
6。9.6 拆除调试中临时的装置;装好试运转中临时拆卸的部件或附属装置。
6。9。7 清理现场及整理试运转的各项记录。
7、 传动设备安装质量控制
7.1 设备安装质量控制指标:机械安装分项工程合格率100%,优良率90%以上。
7.2 设备安装质量控制程序按招标文件中规定的质量控制程序执行。
7。3 设备安装质量控制点的检查等级按上述“暂行办法”的表中有关规定执行。
7。4 质量控制措施
7。4。1 对重要机器（如蒸汽透平鼓风机)的安装成立质量保证体系，按照质量责任管理标准行使质量管理权，使机械安装各阶段的质量得到控制和保证。
7.4。2 加强质量予控，编制质量控制点A、B、C三级签证，坚决做到上道工序不合格不得进入下道工序施工。
7.4.3 坚持定期的质量大检查，对查出的质量问题应以书面报告的形式通知有关施工队，限期整改。
8 安全技术措施
8。1 对全体参加施工人人员进行安全教育，使之牢固树立“安全第一，预防为主"的思想。
8。2 设备吊装就位过程中,应采取隔、垫等措施，防止操作设备表面的防腐层。吊装用机索具应在服役期内，性能良好.
8.3 严禁在设备上引弧，严禁敲打机械。未经允许不得对机械进行焊接作业。
8.4 在设备安装工程与其它工程交叉作业的条件下,要对设备采取适当的安全保护措施.
8.5 机器清洗时应注意防火.用过的清洗液不准随地倾倒，应用专门的容器收集，集中处理。
8.6 进入施工现场必须戴安全帽，高处作业时应系持安全带,系挂点应牢靠。不准从高处向下抛扔工具、材料等，只能用绳索进行传递。设备安装作业时,必须将四周孔洞封盖牢固，防止发生坠落事故，四周边无栏杆的框架楼层，应加设临时护栏。
8。7 脚手架的搭设须牢固，经检查确认安全后方可上人操作，登高
作业须提前办理高处作业票.
8.8 应遵守北方三泰公司的各项防火、防毒、禁烟等安全管理制度。

附表一
劳动力计划一览表
时间
人 数
工种
2007年9月
2007年10月
2007年11月
钳工
2
4
4
电焊工
2
2
2
气焊工
1
1
1
起重工
2
4
2
电工
1
1
1
辅助工人
4
4
4
合 计
12
16
14

附表二
主要施工机具一览表
序号
名 称
规格
单位
数量
1
汽车吊
16 t
台
1
2
叉车
5t
台
1
3
载重汽车
40t
台
1
4
电焊机
2×7-400/BX-400
台
16/8
5
半自动切割机

台
1
6
倒链
10t
台
2

5t
台
4
2t
台
4
1t
台
4
7
电焊机
ZX—400ST
台
1

附表三
手段用料一览表
序号
名 称
规 格
单位
数量
1
道木
2500×250×200
根
10
2
木方
60×80
M3
2
3
平垫铁
各种规格
块
400
4
斜垫铁
各种规格
块
200
附表四
计量器具一览表
序号
名 称
规格
单位
数量
精度
1
方水平
500mm
把
4
1mm/m
2
钢盘尺
50m
把
1
5mm
3
经纬仪
J2
台
1
0.22″
4
水准仪
S2
台
1
0。001
5
磁力线坠

个
2

6
千分表
0~500
个
2

7
表分表
0～6
个
2

附表五
质保体系人员名单
姓 名
传动设备安装质保体系职务

项目管理师

质量保证工程师

工艺组装工程师

焊接工程师

理化工程师

材料工程师

质检工程师

施工队长

施工班长
甘肃北方三泰氯碱项目
530、531装置

传动设备安装
施 工 方 案

审批：

编制:

中化六建北方三泰项目部
二○○七年 月 日
目 录

1、编制说明
2、编制依据
3、工程概况
4、设备安装前应具备条件
5、设备安装
6、设备的单体运转
7、传动设备安装质量控制
8、安全技术措施
9、劳动力计划一览表
10、 主要施工机具
11、手段用料一览表
12、计量器具一览表
13、 质保体系人员名单

设备吊装施工方案
纳电二厂#2机组脱硝项目 氨区设备吊装方案
审查人版次 日 期 审查人 审定人 审定人签字 批准人 批准人签字 签字

中电投贵州纳雍发电二厂
＃2机组脱硝改造项目工程
设备吊装施工方案
编 制 人 是 否 与 质 量 有 关 页数 附页
编制人签字 ？ Y ? N 7页
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
中电投贵州纳雍发电二厂＃2机组脱硝
改造项目安装工程
设备吊装方案
审批： 日期：
日期:
日期:
中国化学工程第七建设纳二项目部
纳电二厂#2机组脱硝项目 氨区设备吊装方案
中电投贵州纳雍发电二厂#2机组脱硝
改造项目安装工程
设备吊装方案
施工单位审批:
施工单位审核:
施工单位编制:
中国化学工程第七建设纳二项目部
2021-5-30
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
目 录
一、编制依据..。。......。。。。...。。。....。.....。.。..。2
二、工程概况..。.。.。。。.。...。。。。。。。。.。.。..。。..。.。.2
三 、施工准备.。。。.。。。......。。。..。。。....。。。.。。.。.3
四 、起重吊装作业安全技术措施。。。。..。.。。。。....。。。6
五 、起重吊装作业安全措施管理.。....。。。。.。。。。.。..7
第 1 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
一、编制依据
1、根据与建设单位签订的施工合同
2、液氨储蓄罐安装图
3、液氨储蓄罐吊装图
4、《电力建设施工质量及评价规程第二部分锅炉机组》DLIT5210。2—2021
5、《电力建设安全工作规程第一部分：火力发电厂》DLIT5009.1—2002
6、《电业安全工作规程第一部分：热力和机械》GB26164。1—2021
7、《吊装工程施工质量验收规范》(GB5 5—2001)
8、JISG3115-1990《压力容器用钢板》;
9、《吊车起重使用说明书》；
10、《吊车起重操作使用规程》(ZBJ 80012);
11、《吊车操作安全规程》（GB 13329)；
12、《建筑施工安全检查标准》(JGJ 59);
13、《工程建设重大事故报告和调查程序规定》；
二、工程概况
1、根据纳电二厂＃2机组脱硝工程氨区设备安装图，其中氨区大型液氨储蓄罐4台，每台液氨储蓄罐质量大约38吨，直径为φ3。6米，长为15。44米;中小型设备6台其中包括气氨缓冲罐10?(φ2300*4125）、压缩空气罐气罐(φ1000＊2908）、SCR仪用空气稀释罐（φ1000*2908）、SCR杂用压缩空气罐(φ1500＊3263）、氨气稀释罐10?(φ2400＊3156）、气氨缓冲罐10？（φ2300*4125）等，其总质量大约10吨，小型配件若干。
2、工程特点分析
？该工程工期较为紧张、工程量大、施工场地有限、施工轴线跨度较大、障碍物多.
？本工程名称为:液氨储存罐与蒸发系统设备安装，工程主要以液氨储蓄罐及中小型缓冲罐、空气罐等安装为主。
第 2 页 共 7 页
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
三 施工准备
（一)。安装准备
1、依据施工组织平面图，做好现场建筑物的防护、对作业范围内空中电缆设明显标志。将阻碍吊装施工的板房、围栏、树木等障碍物进行清理，保障施工安全，做好现场的三通一平工作;
2、根据施工区域规划图对区域划分并进行隔离措施;
3、将勘察过后需要业主方配合整改的基建项目，以文本形式提出;
4、提前对主吊车和辅助吊车的站位位置进行选择和标识，根据现场情况首先用直径为30cm-50cm的粹石铺设一层60cm-70cm厚的路基，其次在路基上面铺一层10cm细砂,然后用压路机将场地压实,以确保吊装工作的正常进行。
（二）。工序交接及定位测量
吊装前与土建工序交接，并进行重点项目的复查:？(基础砼标号;?（基础周围回填土夯实情况;?（基础轴线标志,标高基准点；？(每个基础轴线偏移量;?(每个基础标高偏差；?(地脚螺栓螺纹保护情况。标高调整，采用垫铁，垫铁厚度根据所测标高进行计算,首先垫一个角，利用水平仪进行测量，然后另三个角利用水平尺来调整，但注意每个角垫铁不超过五块。
（三)。构件放置
依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积水，构件堆放底层垫无油枕木。构件堆放后，设有明显标牌，标明构件的型号、规格、数量以便安装。
（四）。机械设备准备
对参与工程施工的机械设备、工机具提前进行筹备，做好检修和保养工作，确保完好无损提前进入现场。按照施工总平面布置图要求，将各种施工机械设备就位、固定。
(1）吊车的选型:根据现场情况与设备质量大约为38吨以及吊装半径达18米，再根据吊车性能指标表选用260吨汽车吊才能满足现场吊装(附性能表）;
（2）索具的选型:根据现场吊装要求及索具的情况选用4根φ36×20m的钢丝绳
第 3 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
作为吊装索具,钢丝绳与水平方向成60度夹角，钢丝绳的破断拉力计算：
2 破断拉力S=1/2 d×0。82 P2 =1/2×（36？3。175)×0。82
=1/2×101.6×0。82
=52。72（t)
允许拉力S=S?K=52.72？6=8.79（t） P
每根钢丝绳承受拉力：S=38/4.1/Sin60º
=8(t）<8.79（t）
（3)吊装平面布置图(见附图）;
260吨吊车性能表

第 4 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
吊装平面图：

第 5 页 共 7 页
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
氨罐捆绑方式：根据氨罐的重心确定捆绑的位置
吊车挂钩

钢丝绳
（五）人力配备
如下表：
序号 工种 数量 备注
1 主指挥 1
2 副指挥 4
3 普工 8
四 起重吊装作业安全技术措施
1、司机与起吊指挥人员必须密切配合。操作前必须先鸣喇叭，如发现指挥手势不清或错误时,司机有权拒绝执行.
2、起重机停放的地面应平整坚实，与沟渠、基坑保持安全距离；在松软地面作业，必须在作业前将地面垫平、压实.
3、 作业区要有足够的空间，满足吊臂作业角度和回转半径，并与高低压线保持安全距离（高压10m，低压5m),雨雾天要适当加大距离。
4、 作业前要掩好车轮,伸出全部支腿，根据地面状况在脚板下垫枕木,将车身顶起并保持水平。
5、汽车吊在作业时，严禁无关人员进入驾驶室和上下车辆。
6、工作中,司机对任何人发出的紧急停车信号必须立即停车，待不安全因素消除
第 6 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
后方可继续作业.
7、 工作时,吊钩和滑轮之间应保持一定的距离，防止卷扬过限将钢丝绳拉断或起重臂后翻。在起重臂起升到最大仰角和吊钩在最低位置时，卷扬筒上的钢丝绳应至少保留3圈以上。
8、 调整支腿作业必须在无载荷时进行，将已经伸出的臂杆缩回并转至正前方或正后方，作业中严禁扳动支腿操纵阀（杆)。
9、 作业中出现支腿沉陷、起重机倾斜等情况,必须立即放下吊物，经调整、消除不安全因素后方可继续作业。
10、 伸缩式臂杆伸出后，出现前臂杆的长度大于后节伸出长度时，必须经过调整、消除不正常情况后方可继续作业。
11、 吊车行驶时,必须收回臂杆、吊钩和支腿；严禁下坡空挡滑行;倒车时必须有人监护。
五、起重吊装作业安全措施的管理
吊车司机及指挥人员需经考核、持证上岗。指挥人员应佩有明显的标志,且不得兼任其它的工作.要执行“十不吊”的原则.
(1）被吊我重量超过机械性能允许范围不准吊；
(2)信号不清不准吊；
（3)吊物下方有人站立不准吊;
(4)吊物上站人不准吊；
(5）埋在地下物不准吊；
(6）斜拉斜牵物不准吊;
（7)散物捆扎不牢不准吊;
(8)零散物主(特别是小钢横板)不装容器不准吊；
(9)吊物重量不明,吊、索具不符合规定，立式构件、大模板不用卡环不准吊;
(10）六级以上强风、大雾天影响视力和大雨时不准吊.
第 7 页 共 7 页
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
下面是赠送的经典语录和搞笑语录，不需要的朋友可以下载后不急删除～~～谢谢～～
， 【感人的话】 要学会感恩、同情、宽容、忍耐、积极与真诚。希望是心灵的一种支持力
量。逆境的回馈，使生命将更加精彩而富足。
, 【感人的话】 每个人的好运跟坏运都是分配好的，虽然我的好运没有别人多，所以只要
是一点点好事，我就非常感恩了。
， 【祝福的话】 这里有一本你当年用过的笔记，它有点儿泛黄了，书页里夹着的话也早已
没了香气，却还是谢谢你把它借给了我。今天的我们已经分开，却依然是朋友.还是要跟以
前一样,我听着你的述说,看着你笑,看着你难过委屈去安慰你.我会把祝福写在这本笔记
里,在那多枯黄的花的旁边,我会写下我的祝福：祝福你过得好～祝福你过得比我好～然后，
将它寄给你。不要哭泣，你。
第 8 页 共 7 页
纳电二厂＃2机组脱硝项目 氨区设备吊装方案
, 【表白的话】 爱你是一个念头，爱你是一种冲动，爱你是一种宿命，只属于我的宿命。
爱你是一段旅程,爱你是一场幸福的长跑，爱你是一路沐浴阳光，爱你是一径的花香。爱你，
是睡觉呼吸一般的自然~请，给我你的爱。
， 【有哲理的话】 世上有三种人:一是良心被狗吃了的人，二是良心没被狗吃的人,三是
良心连狗都不吃的人。
, 【激励人的话】 如果你看到面前的阴影,别怕，那是因为你的背后有阳光。 ， 【感人的话】 一身白衣为你洗尽铅华，白衣白发白胜雪，捧一卷古墨，盈袭暗香，我
踏着平平仄仄的长长短短，款款步入风情万种的宋词里。溪边桃红青染，流水潺潺,柳丝随
风絮，我在桃花下写着红笺小字,一抹嫣然回眸，惊落了桃花，也惊落了你的心。佛说千年
一轮回,今生,你在哪里，
, 【有哲理的话】 母爱是一滴甘露，亲吻干涸的泥土，它用细雨的温情,用钻石的坚毅,
期待着闪着碎光的泥土的肥沃;母爱不是人生中的一个凝固点，而是一条流动的河,这条河
造就了我们生命中美丽的情感之景。
， 【表白的话】 我深深地恳求你;不要把我逐出你的爱门之外,我一分一秒也不能缺少你
的爱。只有赢得你的爱,我的生命才有光彩。
， 【表白的话】 爱你，却要无欲无求，好难～爱你，却要偷偷摸摸,好累～爱你，却让自
己心碎,好惨~但竟然心甘情愿，好傻～但是我能肯定的是:我是真的很爱你～ ， 【表白的话】 我扬一把散沙粒粒想念漫天纷飞带给我对你的祝福，我洒下一瓢涟水滴滴
飘洋流到你的心海，爱你,今生无悔，牵了你的情，爱了你的人,我会努力呵护你，一生一
世~
, 【表白的话】 你的热情，温暖了我冰冻的心；你的大胆，鼓起了我爱的热忱;你的关怀，
激起了我感激之情.新年伊始,愿我们透过那爱湖的波光水雾，一起憧憬美好的未来。情人
节快乐~
， 【表白的话】 也许我的笑容不够灿烂，但足够为你扫清冬日里的阴霾;也许我的双手不
够温柔,但还能为你拂去俗世尘埃～如果命运安排我们在一起,我会好好珍惜你～情人节快
乐～
, 【甜言蜜语的话】 我们结婚吧，好不好，那样我们就可以不再对着 诉说想念，就可
以每天清晨起来看见你的睡脸，然后一起吃一顿不太丰盛却很温暖的早餐。我们结婚吧，好
不好,那样我们就可以拿着民政局发的红色小本子四处炫耀，我们可以在房间里挂满结婚照，
看着看着就会不自觉的微笑。我们结婚吧。
, 【表白的话】 我需要你，就像冬天里的棉袄，夏天里的雪糕，黑暗中的灯泡，饥饿中的
面包—–我不能没有你~
， 【有哲理的话】 用真理检验真理永远是真理,用错误掩饰错误将会一错再错。我们不能
拥有真理,但是我们可以防止错误。
, 【离别的话】 愿你作一滴晶亮的水，投射到浩瀚的大海；作一朵鲜美的花，组成百花满
园；作一丝闪光的纤维，绣织出鲜红的战旗；作一颗小小的螺丝钉，一辈子坚守自己的岗位……
第 9 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
， 【离别的话】 我们曾经在一起欣赏过美丽的花；我们曾经在一起幻想过美丽的季节。同
学啊，同学,分别后不要忘了我们曾经一起走过的日子。
， 【离别的话】 红叶纷飞的枫林里，我们曾拥有多少回忆。那飘舞着的枫叶，将我们带进
一个无比美妙的境界。
, 【离别的话】 别离,是有点难舍，但不怅然;是有点遗憾，但不悲观。因为我们有相逢
的希望在安慰.
, 【有哲理的话】 人活着，第一要紧的事情就是要有眼光.有了眼光，并相应确定应该为
之努力的目的和目标，工作就会出现乐趣，这样才有希望最终成为一个事业和生活的成功者，
生命就会丰富多彩。
, 【有哲理的话】 在真相肯定永无人知的情况下，一个人的所作所为能显示他的品格.有
些事情的确没有人知道，除你之外，没有人知道，但是你必须对得住自己，最好能问心无愧.
因为问心无愧可生自信，而自信会让你生活得更从容。
， 【有哲理的话】 没有任何的动物是比蚂蚁更勤奋，然而它却是最沉默寡言的。与其埋怨
世界，不如改变自己。管好自己的心，做好自己的事，比什么都强。人生无完美,曲折亦风
景。别把失去看得过重，放弃是另一种拥有；不要经常艳羡他人,人做到了，心悟到了，相
信属于你的风景就在下一个拐弯处.
， 【有哲理的话】 有些人成就不大,不在于智力或能力不够，而在于没有克服自己心理上
的弱点和谬见，没有充分发挥自己既有的潜力和才能.只有不断向自己挑战，向生活挑战，
才能取得更大成功.
， 【有哲理的话】 面对别人的反对意见,如果你针锋相对地进行争执和批驳，对方很难从
内心真正接受，在表达方式上委婉一些，效果就好多了。
, 【有哲理的话】 当我们放眼这个世界的时候，如果以自我为中心，很可能会以为自己了
不起，可一旦我们把心歇下来，用赤子之心来观察，就会发现我们是多么渺小。我们什么时
候都能看清自己不如人的地方，那就是对生命有真正信心的时候。
， 【有哲理的话】 胸有平常心,幸福自然来。人的心态如同琴上的弦,太紧则易断,太松
则无音，只有松紧适度,才能弹出美妙之音.保持一颗平常心,才是人生的真谛.怀一颗平
常心，看淡得失，超越成败,不为物欲所迷，不被烦恼所扰，明心见性，随缘自适。平常心，
是一种人生态度，也是一种生活智慧。
， 【有哲理的话】 绝大多数人都喜欢嘲笑别人，而不愿意被别人嘲笑.在别人处于尴尬境
遇时，你如果能通过自己出丑来减少他的难堪,他一定对你非常感激. , 【有哲理的话】 对于胸怀大志的有志之士和勤奋努力的人来说，障碍是不会起什么作用
的。他们会说：不会再有什么困难能拦得住我了.只要有百折不挠的信念，就会战胜许多强
大的阻力。
， 【有哲理的话】 成功地推销自己是迈向成功的第一步。在推销自己的过程中，多动脑筋,
设计一些小花样，就容易引起别人的兴趣和关注。
第 10 页 共 7 页
纳电二厂#2机组脱硝项目 氨区设备吊装方案
搞笑语录
, 一次，同事几个去美国,到超市买东西，用济南话讨论，有个美国人过来用标准的济南
话说:―你们是济南的,～‖暴汗，原来这老外是以前战争时期留在中国的美国人后代,同事
问他：―那你英文怎么样啊,
